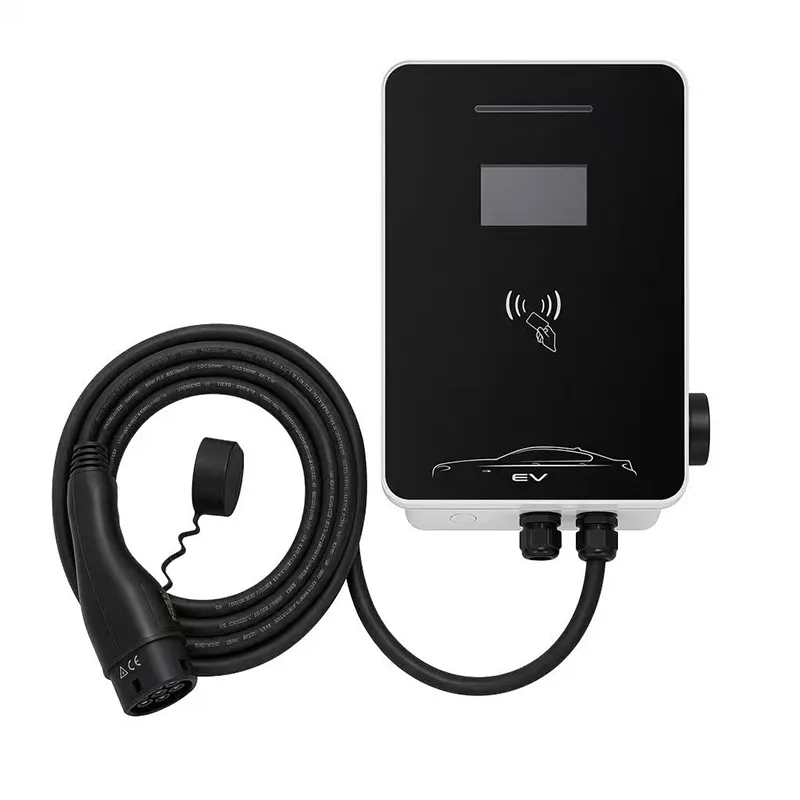

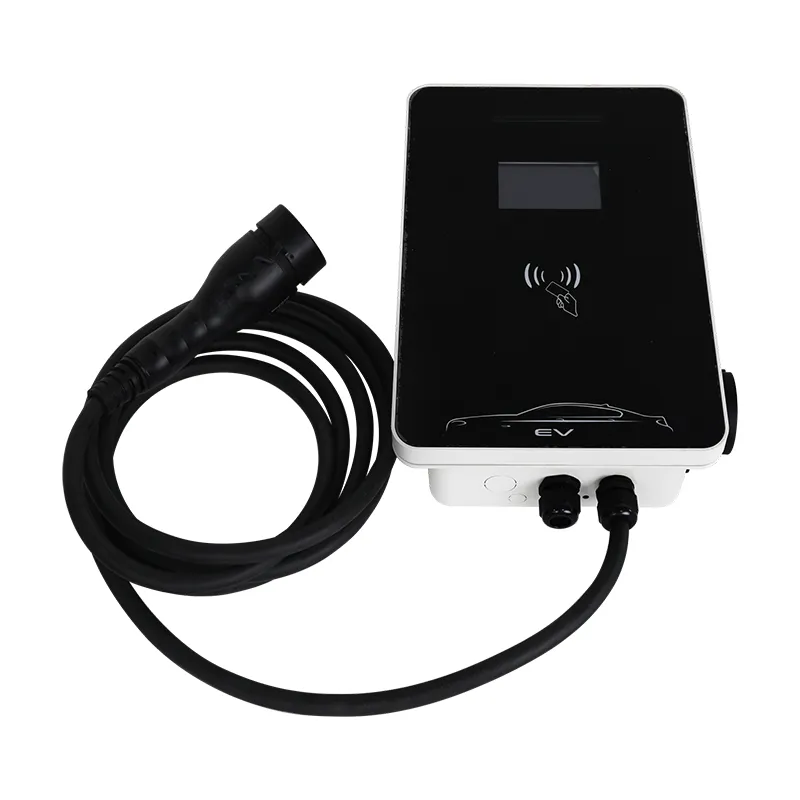

Үйлер мен кеңселерге арналған 7 кВт қабырғаға орнатылған айнымалы ток электр зарядтағыш

Бір зарядтағыш қосымша бизнес болуы мүмкін

Алдында екі электр зарядтағышы бар мейрамхана электр қуатын сатпайды; бір сағаттық кешкі ас сатылады. Үйлер мен кеңселерге арналған AMPPAL 7 кВ қабырғаға орнатылған айнымалы ток электр зарядтағышы (RZ сериясы) осы үй-жайдың айналасында құрастырылған - біз оны 200 учаскесі бар коммуналдық масштабтағы операторларға емес, өздері үшін төлегісі келетін бір-төрт станцияны басқаратын иелері үшін әзірледік.

Құрылғы 400 х 280 х 120 мм қабырға станциясы, бір фазалы 7 кВт, OCPP 1,6J кірістірілген. Оны бұлт серверіне қосыңыз, кВт/сағ бағасын орнатыңыз және қорап тамақ пісіріп жатқанда, көліктерді жөндегенде немесе бөлмелерді тазалаған кезде өздігінен жұмыс істейді.

Сандарды оқу үшін электрикті оқытудың қажеті жоқ: серверде сеанс үшін сатылған кВт/сағ көрсетіледі, ал банктік шот айырмашылықты көрсетеді.

RZ сериясы дегеніміз не: коммерциялық айнымалы ток станциясы, жеңілдетілген

Физикалық тұрғыдан алғанда, бұл ықшам толық өлшемді коммерциялық станция - металл арматураланған термопластикалық корпус, IP54, -20С-тан +50С-қа дейінгі жұмыс диапазоны және бекітілген 5 м 2 типті кабель (сұраныс бойынша 1 түрі немесе GB/T).

Коммерциялық түрде бұл желіге қосылған құрылғы. Әрбір RZ құрылғысы Ethernet, Wi-Fi немесе 4G (қосқыш) арқылы серверге OCPP 1.6J тілінде сөйлейді, осылайша сеанстарды бастауға және тоқтатуға, тарифтерді орнатуға және телефоннан есептерді шығаруға болады.

7 кВт бір фазалы рейтинг әдейі: ол стандартты шағын коммерциялық жабдықтарға сәйкес келеді, бұл кафе немесе шеберхана үшін орнату шығындарын төмен деңгейде ұстайды.

Бұл тұрақты ток жылдам зарядтау құрылғысы емес - мұнда ешкім 20 минуттық зарядты күтуі керек. Модель екі-төрт сағатқа созылатын «қосу, тамақтандыру, ұйықтау, сатып алу» сеанстарынан тұрады.

Қосымша 5 дюймдік экран: жұмсау немесе өткізіп жіберу?

RZ әдепкі бойынша экрансыз жеткізіледі; 5 дюймдік дисплей ақылы опция болып табылады. Міне, шешім түсінікті түрде.

Клиенттер қолданбаға қол тигізбейтін адамдар болса, экранды сатып алыңыз - таудағы B&B, ауылдық гараж, егде жастағы адамдар. Шыныдағы «зарядтау басталды, 4,2 кВт, 0,35 евро/кВт сағ» дегенді көру сенім мәселесін бірден жояды.

Егер сіздің тұтынушыларыңыз тұрақты немесе қолданбаны меңгерген болса, немесе станция оны ешкім оқымайтын қоршаудың артында тұрса, оны өткізіп жіберіңіз. Экран шығынды қосады және сәтсіз болуы мүмкін тағы бір бөлікті қосады; сервер кез келген жолмен бәрін жазады.

Біздің адал ережеміз: бірінші құрылғыдағы экранды сатып алыңыз және тұтынушылар не туралы сұрайтынын біліңіз; екіншіден оның сізге қажет екенін білесіз.

Техникалық сипаттамалар

Екі зарядтағыштан пайда алатын бес кәсіпорын

1) Негізгі жолдардағы мейрамханалар мен дәмханалар – зарядтағыш көлік толып жатқанда тамақ ішуге тоқтаудың нақты себебі болып табылады. 2) Қонақ үйлер мен қонақ үйлер - EV иелері түнде зарядтауға болатын орындарды белсенді түрде сүзеді. 3) Автокөлік жөндеу шеберханалары мен шина орталықтары – тұтынушылар көлікті түсіріп, зарядтап, алып кетуге қайтады. 4) Шағын дүкендер - 30 минуттық сауда сапары баяу толықтыруға айналады. 5) Бірлескен жұмыс орындары мен шағын кеңселер – электр көлігі бар қызметкерлер кепілдік берілген зарядтау орнын бағалайды.

Бесеуі де бір қасиетке ие: тұтынушы бір-төрт сағат бойы сонда. Айнымалы ток 7 кВт дәл сол терезеге сәйкес келеді; оператордың жалғыз жұмысы – баға белгілеу.

Біз жаяу қозғалысы тұрақты болатын бір блокты емес, екі блокты ұсынамыз - шығанақтың бос тұрғанын тапқан жүргізуші әдетте кетіп қалады, ал тегін екінші шығанағы барлығын дерлік түрлендіреді.

OCPP қабырғадағы қорапты кассаға қалай айналдырады

OCPP 1.6J зарядтағыш пен сервер арасындағы тіл болып табылады және бұл саладағы ең кең қолдау көрсетілетін нұсқасы. Бұл біздің бұлтқа құлыпталмағаныңызды білдіреді - кез келген OCPP-үйлесімді платформа станциямен жұмыс істейді.

Күнделікті: қашықтан іске қосу және тоқтату, кВт/сағ немесе сеанс үшін баға, пайдаланушы топтары (қызметкерлер үшін тегін, жалпыға ақы төленеді), сеанс есептері және телефоныңыздағы ақаулар туралы ескертулер.

Дизайн бойынша есеп айырысу оңай: сервер әр сеанстың кВт/сағ мен бағасын сақтайды, ал айдың соңында есеп үшін бір есепті экспорттайсыз. Айнымалы ток құрылғысында карта оқу құралдары немесе QR шлюздері қажет емес - бұл сізге қажет емес тұрақты ток деңгейіндегі күрделілік.

Станция оффлайн режимде де жұмыс істейді: егер желі сеанстың ортасында түссе, ол зарядтауды аяқтайды, деректерді жергілікті түрде жазады және қосылым қайтып келгенде, оны жүктеп салады.

Сертификаттар және зауыттық сынақтар

3-режим айнымалы ток зарядтауы IEC 61851-1:2017 стандартына сәйкес тексерілген және құрылғы осы негізде CE белгісін алып жүреді.

Тәуелсіз сынақ арқылы тексерілген IP54 кіруден қорғау; -20С-тан +50С-қа дейін жұмыс істейді.

100% өндірістік сынақ: жердің үздіксіздігі, 500В тұрақты ток оқшаулауы, 1,5кВ диэлектрлік төзімділік.

96 сағаттық тұзды шашыратқыш және 500 000 циклдік реле төзімділігі үлгі үлгілерде жұмыс істейді.

OCPP 1.6J сәйкестігі жөнелтуден бұрын бірнеше негізгі серверлерге қатысты сыналған.

Біздің Yueqing зауыты сыртқы хабарландырылған органдармен тексеріледі және CE, TUV, CB және UL ауқымына ие.

RZ станциясы қалай салынған

RZ желісі зауыттың коммерциялық жинақтау аймағында жұмыс істейді: 1) автоматтандырылған тексеру және конформды жабыны бар SMT тақталары. 2) Қуат бөлімі – контактор, есептегіш интерфейсі және OCPP контроллері – жинақталған және сымды. 3) Экран қалтасы бар корпус жинағы (тапсырыс болса). 4) Крутящий моментпен басқарылатын бекіткіштер арқылы қондырылған 5 м кабель. 5) Толық функционалды сынақ, соның ішінде біздің сынақ серверімізбен тікелей OCPP қол алысу. 6) Қауіпсіздік сынағы. 7) Сериялық таңбалау және конфигурацияны жүктеу.

Зауыт FANUC (Шанхай) және TRUMPF (Германия) серіктестерімен жеткізілетін робот көмегімен қаңылтыр ұяшықтары бар айнымалы және тұрақты ток желілерін бөлек жүргізеді; жылдық қуаттылығы миллион бірліктен асады.

Әрбір сериялық нөмір біздің жазбаларымызда оның микробағдарлама нұсқасына байланысты, сондықтан қашықтан жаңарту немесе қайта шақыру - сирек, бірақ мүмкін - бірлік бойынша бақылауға болады.

Инвестициялық математика: Екінші зарядтағыш қашан төленеді?

Алдымен нөмірлерді жергілікті тарифпен іске қосыңыз. Әдеттегі еуропалық көрсеткіштер: электр энергиясы еуро 0,25/кВт/сағ, сіз еуро 0,45/кВт/сағ төлейсіз, орташа сеанс 15 кВт/сағ. Сеанстағы жалпы табыс: 3,00 евро.

Күніне үш ақылы сессияда күніне 9 еуро, айына шамамен 270 евро. Бірнеше жүз еуроны құрайтын станция бағасына және қарапайым орнатуға қарсы бірінші қондырғы өзін 3-5 айда ақтайды.

Екінші блоктың математикасы жақсырақ: электрикке бару құны бірдей, ал екі шығанақ көбірек келушілерді түрлендіреді. Біздің операторлар күтіп тұрған жүргізушінің кетіп қалғанын, ал екінші бос орын барлығын дерлік түрлендіретінін хабарлайды.

Шынайы ескерту: егер орын күніне бір сессиядан аз болса, бұл бизнес емес, ыңғайлылық. Оны пайданың орнына ізгі ниет пен тұтынушылардың адалдығы үшін іске қосыңыз.

Неліктен сатып алушылар AMPPAL-ға оралады?

Сіз сауда үстелінен емес, зауыттан сатып аласыз: Zhejiang Anfu New Energy Technology бұл жабдықты 2014 жылдан бері Юэцинде құрастырған.

Стандартты жеткізу уақыты 15-20 жұмыс күні; үлгілер 3-5 жұмыс күні ішінде ауамен жөнелтіледі.

100 бірліктен OEM/ODM: логотип, кабель түрі және ұзындығы, экран опциясы, түсі.

Экспорттық пакет: CE декларациясы, IEC сынақ есебі, нұсқаулық, зауыттық тексеру сертификаты.

40+ елге қызмет көрсетіледі; сілтемелер NEOM және Sime Darby қамтиды; Топ басқаратын 200+ станция.

Сынақ үшін 1 бірлік MOQ; көлемі 20 және 100 бірліктен.

Коммерциялық станцияны жөнелту: паллет және іс қағаздары

Әрбір RZ станциясы 460 x 340 x 200 мм картон қорапта жеткізіледі, жалпы салмағы монтаж жинағын қосқанда шамамен 8 кг. Шағын тапсырыстар әуе арқылы жіберіледі; 24 бірлік паллет стандартты курьерлік паллет қызметі, Еуропаға 5-7 күн.

20 футтық контейнер шамамен 500 бірлік алады. Картондар паллетке 24 дана етіп жиналады, қысылып оралады және нәзік және бағдар белгілерімен басылады.

Біз FOB Ningbo немесе Shanghai және EXW немесе CIF сілтемелерін келтіреміз, онда сіз жүкті басқарғыңыз келеді. Әрбір жөнелтімде шот-фактура, орау парағы, CE декларациясы және шығу сертификаты болады; L/C және D/P екеуі де қабылданды.

Қызмет көрсету, қосалқы бөлшектер және 2 жылдық мұқаба

Өндірістік ақауларға 2 жыл кепілдік; коммерциялық тұтынушыларға басымдық беріледі.

Қосалқы бөлшектер – OCPP контроллері, экран модулі, контактор, кабель – 7 жұмыс күні ішінде жөнелтіледі.

Қашықтағы микробағдарлама жаңартулары және конфигурациялау қолдауы кепілдік кезінде қамтылған.

Профилактикалық тексерулер: бездерді тексеріңіз, желдеткіштерді тазалаңыз, желі қосылымын ай сайын тексеріңіз.

Кафе немесе шеберхана қызметкерлердің уақытын аямайтын болса, біздің Германиядағы, Франциядағы және БАӘ-дегі серіктестер сайтқа тікелей қатысады.

Сайттағы дұрыс емес қозғалыстар және дұрыс қозғалыстар

Қате: станцияны күн сәулесімен, экраны батысқа қаратып орнату. Оң жақта: 1,5 м биіктікте карниздің астына орнатыңыз - экранда оқуға болады, бірақ көлеңкелі, кабель жерден.

Қате: станцияны ас үйдегі тоңазытқыш банкасы сияқты бір схемадан беру. Оң жақта: оған RCD бар арнайы 32А ажыратқышын беріңіз; тұрақты арна OCPP қосылымын тірі қалдырады.

Қате: орнатқаннан кейін серверге ешқашан қол тигізбеу. Оң жақта: ай сайынғы есепті тексеру; сеанстар төмендесе, зарядтағышты кінәламас бұрын желіні тексеріңіз.

Қате: жақын жердегі тұрақты ток жылдам зарядтау құрылғысынан жоғары баға. Оң жақта: оның астындағы баға – сіздің баяу айнымалы ток сеансы жылдамдықты емес, уақытты сатады.

Қате: кабельді жол бойымен бағыттау. Оң жақта: көліктер оның үстінен өтпеуі үшін оны жоғарыдан немесе қабырға бойымен жүргізіңіз.

Үш оператор өздерінің нақты сандарын айтады

Түркияның Измир қаласындағы кәуап мейрамханасының иесі мамыр айында екі RZ қондырғысын орнатты. Төрт айлық деректер: 341 ақылы сеанс, күніне орташа есеппен 2,8, электр қуатын пайдаланғаннан кейінгі табыс шамамен 31 000 € – оның айлық жалдау ақысының жартысына жуығы.

Хорватияның Сплит қаласындағы B&B хосты экраны бар бір станцияны басқарады. «Қонақтар менің сөзімнен гөрі дисплейге көбірек сенеді», - дейді ол және EV қонақтары енді зарядтағышқа арнайы тапсырыс береді. Шағым: 4G кілті оның тас үйінде лайықты сигналды қажет етеді - бірінші демалыс күндері ол төмендеді, сеанстар онлайн көрсетілуін тоқтатты және есеп дүйсенбіде ғана келді. Зарядтағыштың өзі ешқашан істен шыққан.

Джохор Бахрудағы (Малайзия) шина дүкенінің иесі сервер арқылы бір сеанс үшін 10 MYR алады. Станция шамамен төрт айдың ішінде өзін-өзі ақтады, ал нағыз жеңіс – шиналарды күткен клиенттер болды: «Олар зарядталады, содан кейін олар кофемен күтеді». Оның ескертуі: ол экранның стандартты болғанын қалайды, өйткені тұтынушылар бұл туралы сұрайды.

Шағын бизнес туралы жиі қойылатын сұрақтар

С: Бұл үшін маған арнайы электр келісімшарты қажет пе?

A: Стандартты коммерциялық 32A бір фазалы жабдықтау жұмыс істейді; маржаңызды жақсарту үшін арзанырақ түнгі тарифтерді тексеріңіз.

С: Клиенттер қолданбасыз төлей алады ма?

Ж: Иә - қосымша экран сеансты тікелей көрсетеді және платформаңыз оны қолдайтын болса, сервер QR төлем кодтарын бере алады.

Сұрақ: Қандай OCPP серверлері осы станциямен жұмыс істейді?

A: Кез келген OCPP 1.6J-үйлесімді платформа; жөнелтпес бұрын біз негізгілеріне қарсы сынақтан өткіземіз.

С: Сеанстың ортасында электр қуатын өшіргенде не болады?

A: Сеанс қауіпсіз аяқталады; қайта іске қосылғанда станция серверге қайта қосылады және үзілген сеанс туралы хабарлайды.

С: Зарядтау жылдамдығын шектей аламын ба?

A: Иә - токты жергілікті түрде немесе серверден шектеуге болады, станция тізбекті ортақ пайдаланған кезде пайдалы.

С: Бір станция қанша вагонға қызмет көрсете алады?

A: Бір бірлікке бір қосқыш; қатар екі бірлік шағын кәсіпорындардың көпшілігін қамтиды.

С: Қазіргі электр машиналары үшін 7 кВт жеткілікті ме?

Ж: 2-4 сағат болу үшін ол шамамен 60-120 км қосады - ас ішуге, тұруға және сауда орындарына қолайлы.

С: Кейінірек тезірек зарядтауды қаласам ше?

A: Екінші блокты қосыңыз немесе тұрақты токқа дейін жоғарылатыңыз; RZ қарапайым артқы тақтаға орнатылады, сондықтан оның орнын ауыстыру оңай.
