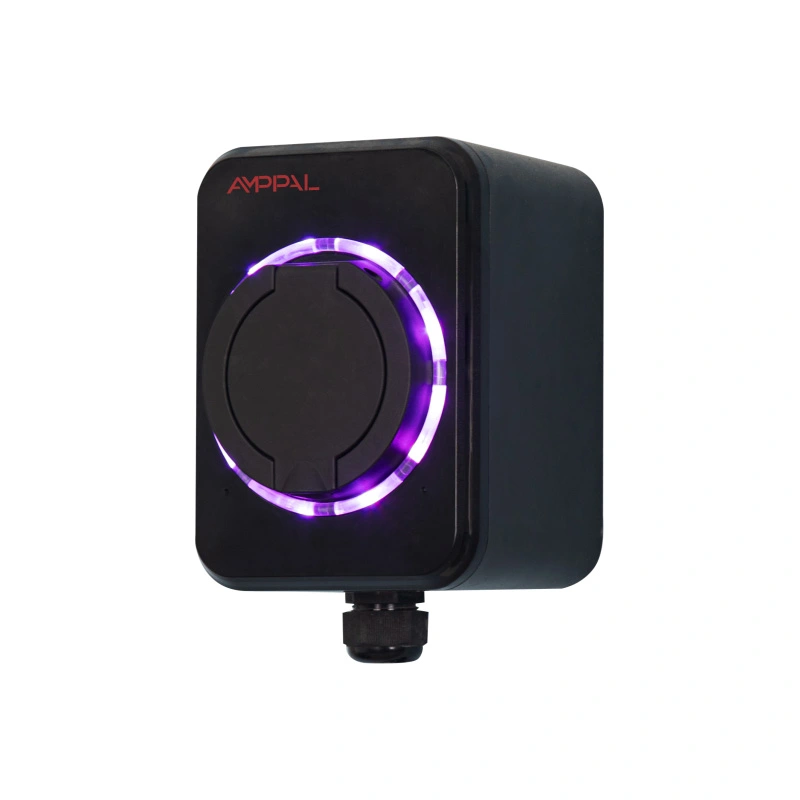

Тұрмыстық зарядтауға арналған 3,5 кВт стандартты қабырғаға орнатылған айнымалы ток электр зарядтағыш

Бұл зарядтағыш не және ол кім үшін жасалған

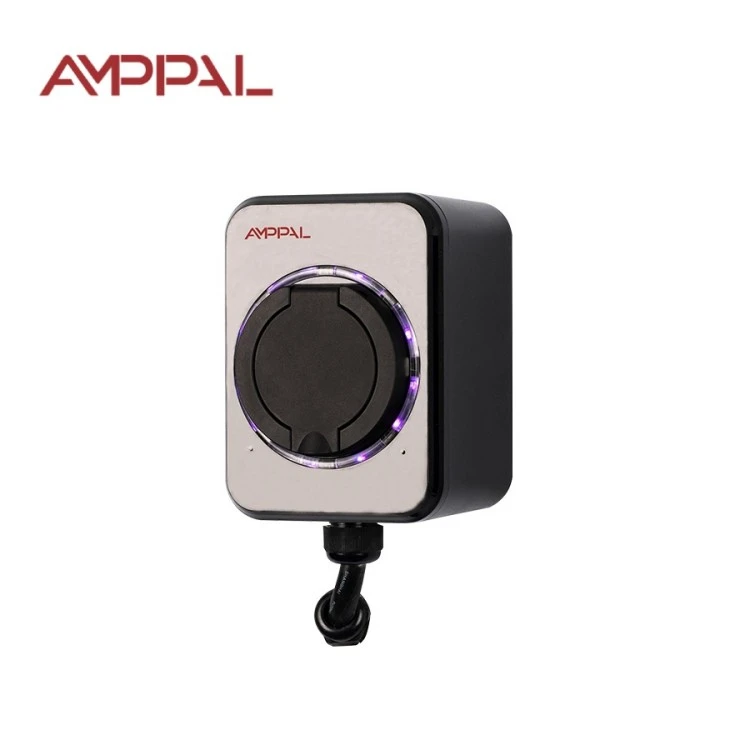

Экспорттық нарықтарымызда алғаш рет EV иелеріне жылдамырақ зарядтағыш қажет емес; оларға қауіпсізірек қажет. AMPPAL стандартты 3,5 кВт қабырға қорабы (AF-AC-3,5-B-A-O-1-SE үлгісі) үйді түнде зарядтауға желісіз, экрансыз, мағынасыз жауап болып табылады. Ол кәдімгі тұрмыстық электр тізбегіне қосылады, сіз ұйықтап жатқанда шағын батареялы көлікті зарядтайды және жұмыс аяқталған кезде тоқтайды.

220В айнымалы токтағы 16А-да құрылғы көптеген елдердегі қалыпты тұрғын үй розеткасының ілмегі нені көтере алатынын дәл тартады. Бұл жалғыз шешім үйде зарядтау орнату кезіндегі ауырсынудың ең көп тараған көзін жояды: жаңа 32A арнайы желіні іске қосу қажеттілігі. Ескі тарату тақтасы бар пәтер немесе жұқа кабельмен қоректенетін гараж үшін 3,5 кВт жиі жалғыз нақты нұсқа болып табылады.

Бұл идея әдейі жасалған: мүмкіндіктер аз, сәтсіздік нүктелері аз. Жаңартылатын қолданба, бұлт тіркелгісі, жоғалтатын WiFi құпия сөзі жоқ. Оны орнатыңыз, розеткаға қосыңыз және ол бүгінгідей 2036 жылы жұмыс істейді.

Бұл кішкентай қабырға қорапшасының алты нәрсесі дұрыс болады

Стандартты 16А тізбегінде жұмыс істейді, сондықтан көптеген үйлер толығымен қайта сым салудан аулақ болады; электриктің жұмысы арнайы розетка мен қалдық ток құрылғысын қосуға дейін қысқарады.

UL94 V-0 отқа төзімді термопластикалық корпус: егер пластмасса бір кездері тұтанып қалса, ол 10 секунд ішінде жануды тоқтатады және жалынды материалды еденге тамызбайды.

IP54 қорғанысы жаңбырдың шашырауынан, шаңнан және гараждағы ылғалдылықтан қаптама қорапсыз қорғайды.

CE таңбаланған және IEC 61851-1:2017 стандартына сәйкес сыналған, еуропалық айнымалы ток нүктелерінің көпшілігі сілтемесі-3 режимі пилоттық протоколы.

-20°C-тан +50°C-қа дейін есептелген, сондықтан ресейлік қыста жылытылмаған гараж және Таяу Шығыстағы жазда көлеңкелі қабырға екеуі де жұмыс істейді.

Ешбір желілік модуль бұзатын ештеңені, конфигурациялауды және маршрутизатор өлген кезде жұмысын тоқтататын ештеңені білдірмейді.

Техникалық сипаттамалар

Бұл зарядтағыш қайда сәйкес келеді

Ай сайынғы жазылымы нөлге тең, иесі таңғы асқа дейін көлігін толтырғысы келетін жалғыз отбасылық үйлер.

Борттық зарядтағыштары 16А-дан жоғары зарядты сирек қабылдайтын шағын батареялы электр машиналары мен қосылатын гибридтер (10-25 кВт/сағ).

Пәтерлерді жалға беру, онда жалға беруші арзан, бұрмалауға төзімді зарядтау нүктесін және есептегіш арқылы шоттарды ұсынады.

Демалыс үйлері мен саяжай үйлері айына бірнеше күн пайдаланылды, онда 7 кВт желі босқа ақша жұмсайды.

Шағын фургондар автобазаға түнде тұрақтап, жүргізушілер ұйықтап жатқанда 8-10 сағат зарядталады.

Зарядтау сеансы қалай өтеді, қадам бойынша

Зарядтау IEC 61851-1 режим-3 қол алысу арқылы жүзеге асырылады. Қосқан кезде қабырға қорабы басқару сымынан төмен 1 кГц пилоттық сигнал жібереді; машина жұмыс циклін өзгерту арқылы жауап береді, ал екі жақ ток бойынша келіседі. Егер машина дайын болмаса, қорап жай ғана күтеді - ұшқындар жоқ, болжау жоқ.

Автокөлік 16А қабылдағаннан кейін қорап бұл токты батареяны басқару жүйесі өшіруді сұрағанша ұстайды. Құрылғы циклды үздіксіз қадағалайды және кіріктірілген қалдық ток қорғанысы ағып кетуді анықтаса, сеансты өшіреді. Автокөлік толды деп хабарлағанда, қорап нөлге дейін төмендейді және пилоттық жарық тізбегі аяқталады.

Ішінде есептегіш немесе есеп айырысу логикасы жоқ; электр энергиясы үйдегі есептегіш арқылы шәйнек сияқты өтеді, ал коммуналдық төлем құнын көрсетеді. Бұл Стандарттар тобының мәні: зарядтағыш қабырғаға сіңіп кетеді.

CE, IEC 61851-1 және отқа төзімді сұрақ

Сәндік емес, V-0 рейтингі алынған: корпус қоспасы тік жану камерасында сыналады және 10 секунд ішінде жалын тамшыларысыз өздігінен сөнуі керек.

IEC 61851-1:2017 сәйкестігі әрбір өндірістік партияда тексерілген бақылау пилоттық функциясын, шамадан тыс ток әрекетін және апатты тоқтату әрекетін қамтиды.

CE белгісі Чжэцзян зауытында сақталған толық техникалық файлға негізделеді, оның ішінде аудитке ашық сынақ есептері мен құрамдас мәлімдемелер.

IP54 калибрленген су бүріккіш сынағымен және сызбада қарастырылмаған шаң камерасымен тексерілген.

-20°C және +50°C аралығындағы температура циклі жөнелтілгенге дейін қосқышты және тығыздағыш мәселелерін анықтау үшін үлгі қондырғыларында жұмыс істейді.

Әрбір құрылғы желінің соңында гипот (диэлектрлік беріктік) сынағы алады; сынақ жазбасы сериялық нөмірге қарсы сақталады.

AMPPAL зауытындағы сегіз қадам

Өндіріс 2024 жылы бір миллионнан астам зарядтау бірлігін жөнелткен Чжэцзян кампусында жұмыс істейді; FANUC робот жасушалары және TRUMPF лазерлік кесу металл кронштейн бөліктерін өңдейді.

1. V-0 маркалы термопластика корпус қабықтарына бүрку арқылы құйылады.

2. Басқару тақтасы SMT желісінде толтырылған және қайта дәнекерленген.

3. Әрбір тақта бағдарламаланған және оның пилоттық сигнал шығысы анықтамалық автомобиль тренажерымен өлшенеді.

4. Қуат бөлімі, контактор және басқару тақтасы негізге жиналған.

5. Корпус IP54 тығыздағышпен және айналу моменті тексерілген бұрандалармен тығыздалған.

6. Гипот сынағы оқшаулаудың тұтастығын растау үшін жоғары кернеуді қолданады.

7. Құрылғылар ерте ақауларды анықтау үшін 45°C жану камерасында бірнеше сағат бойы жібітіледі.

8. Қорытынды тексеру, CE белгісін қолдану және картон қорапшасы QC белгісінен бұрын болады.

3,5 кВт сізге сәйкес пе, әлде жоқ па?

Көлігіңіз түнде кем дегенде алты сағат үйде тұрса, батареяңыздың қуаты шамамен 40 кВт/сағ болса және тарату тақтасы ескі немесе толып кеткен болса, осы зарядтағышты таңдаңыз. 16А жүктеме сымға жұмсақ, торға жұмсақ және жүйкеңізге жұмсақ әсер етеді: қате болуы мүмкін өте аз.

Енді адал бөлігі. Егер сіз тәулігіне 150 км жүрсеңіз және күндізгі уақытта толықтыруды қажет етсеңіз, көлігіңіздің борттық зарядтау құрылғысы 7 кВт қуатын қабылдаса және панеліңізде бос сыйымдылық болса немесе қолданбаны басқару, есепшот ұсыну немесе көп пайдаланушы рұқсаты қажет болса, бұл дұрыс емес өнім. Көлігіңіз жеуге болатын саннан үлкенірек нөмірді сатып алу сізге кабельдегі жылудан басқа ештеңе сатып алмайды.

Сатып алудан бұрын автомобиль нұсқаулығындағы борттық зарядтағыштың рейтингін тексеріңіз; зарядтағышты маркетинг парағына емес, көлікке және схемаға сәйкестендіріңіз. Егер сізге желі қажет екенін бұрыннан білсеңіз, бұл топты өткізіп жіберіп, OCPP станцияларын қараңыз.

AMPPAL-дан сатып алу және No-name Box

Жеткізу уақыты тапсырысты растағаннан кейін 15-20 жұмыс күнін құрайды, пакеттік өндіріс сіздің жеткізу күніңізде жоспарланған.

MOQ жағдай бойынша талқыланады; Жаңа дистрибьюторлар үшін тестілеуге арналған шағын бірінші тапсырыс қалыпты жағдай.

OEM сұраныстары әдеттегідей: логотипіңіз, түсіңіз, жапсырмаңыз, қолмен жазылған тіл.

Сертификаттау құжаттары (CE декларациясы, IEC 61851-1 сынақ есебі) жөнелтіліммен бірге беріледі.

Зауыт 260+ қызметкері бар және 40+ елге экспорттайтын ұлттық деңгейдегі мамандандырылған және инновациялық «кішкентай алып» кәсіпорын болып табылады.

Буып-түю, паллеттеу және жөнелту

Әрбір зарядтағыш монтаж үлгісін, бұрандаларды және басып шығарылған нұсқаулықты қоса алғанда, шамамен 2,8 кг жалпы салмағы бар шамамен 31 × 21 × 19 см көбік төселген қорапта жеткізіледі. Әуе тасымалы үлгілері болған кезде шағын із маңызды.

Картондар теңіз жүктері үшін паллеттерге байланады; 20 футтық контейнерге шамамен 1000 бірлік және 40HQ шамамен 2100 бірлік қажет, сондықтан бір бірлікке арналған контейнер құны төмен болып қалады.

Біз EXW, FOB Ningbo немесе CIF-ке сілтеме жасаймыз және коммерциялық шот-фактурамен, орау тізімімен, шығу тегі туралы сертификатпен және CE құжаттарымен жеткіземіз. Теңіз, әуе және курьер барлығы қол жетімді.

Жеткізуден кейінгі кепілдік және қолдау

Екі жылдық стандартты кепілдік зарядтау функциясын және өндірістік ақауларға қарсы ішкі компоненттерді қамтиды.

Кепілдік жағдайлары үшін бірінші кезектегі қосалқы бөлшектер 3-5 жұмыс күні ішінде жөнелтіледі.

RMA қарапайым: ақаулықтың фотосы немесе бейнесі, біздің диагнозымыз, содан кейін ауыстыру немесе жөндеу туралы шешім.

Жыл сайынғы тексеруді ұсынамыз: саңылауларды шаңмен сүртіңіз, кабель қабығын тексеріңіз және қабырға кронштейнін қайта бұраңыз.

Ағылшын тілінде сөйлейтін сатудан кейінгі инженерлер бір жұмыс күні ішінде жауап береді және біз Стандарттың толық отбасы үшін қосалқы бөлшектерді сақтаймыз.

Дұрыс және дұрыс емес: маңызды күнделікті әдеттер

Қате: зарядтағышты шәйнекті де беретін ортақ розеткаға қосу. Оң жақта: 30 мА А типті қалдық ток құрылғысы бар арнайы 16А тізбегі.

Қате: тозған немесе майысқан кабельмен зарядтау және жақсылыққа үміттену. Оң жақта: ай сайын кабельді және штепсельді жылдам визуалды тексеру.

Қате: қорапты ашық жаңбырда орнату, себебі ол IP54. Оң жақта: шатырдың астына немесе гаражға орнату, рейтингті өмір салты емес, кері тоқтату ретінде қарастыру.

Қате: зарядтау кезінде кабельді ілмекке мықтап орау. Оң жақта: кабель салқын болуы үшін оны түзу төсеу.

Дұрыс емес: сеанстан кейін жану иісін немесе жылы тығынды елемеу. Оң жақта: желіден ажырату, пайдалануды тоқтату және сериялық нөмірмен қолдау қызметіне қоңырау шалу.

Үш нарықтан иесінің пікірі

Найробидегі бода-бода флотының иесі электр мотоциклдерін түнде зарядтау үшін 2025 жылдың басында төрт қондырғы сатып алды. Қорап тоғыз айда бір рет істен шыққан жоқ; Оның жалғыз шағымы - күй шамының жоқтығы — ол велосипед экранынан зарядты тексереді.

Монтеррейдегі (Мексика) инженер өзінің гаражында 28 кВт/сағ аккумуляторы бар ықшам электромобильді басқарады. Ол орнатудың панельді жаңартуды қажет етпейтінін ұнатады; ол қабырға кронштейнінің бекітілгеніне күңкілдейді, сондықтан оны гараждар арасында жылжытқанда екінші тесіктерді бұрғылауға тура келді.

Сплиттегі (Хорватия) зейнеткер демалыс үйінде айына екі-үш күн қосылатын гибридті ақы алады. Оның пікірі: зарядтағыштың өзі көрінбейді, ол дәл осыны қалайды, бірақ ол нұсқаулықта қырық беттің орнына бір беттен жылдам басталатынын қалайды.

Жиі қойылатын сұрақтар

Сұрақ: Бұл зарядтағышпен қандай көліктер жұмыс істейді?

A: Бір фазалы 16А зарядтауды қабылдайтын және тапсырыс беру кезінде сіз көрсеткен розетка немесе кабель нұсқасын пайдаланатын кез келген EV немесе қосылатын қосылатын гибрид.

С: Оған интернет немесе қолданба керек пе?

Ж: Жоқ. Желілік модуль мүлдем жоқ; бұл таза қосылатын және зарядталатын құрылғы.

С: Мен оны өзім орната аламын ба?

A: Біз лицензиясы бар электрикке кеңес береміз, негізінен тізбекті растау және қалдық ток құрылғысын қосу.

Q: UL94 V-0 шын мәнінде нені білдіреді?

A: Корпус пластмассасы тік күйік сынағы кезінде 10 секунд ішінде өздігінен сөнеді және жанып жатқан материалды тамшылатпайды.

С: Толық зарядтау қанша уақытты алады?

A: 40 кВт/сағ батарея үшін шамамен 11 сағат; 15 кВт/сағ қосылатын гибрид үшін 4-5 сағат.

С: Электр қуатын өшіру кезінде не болады?

A: Зарядтағыш қуат көзімен бірге өшеді және қуат қайтарылған кезде қол алысуды автоматты түрде қайта бастайды.

С: Бұл ескі көпқабатты үй үшін қауіпсіз бе?

A: Иә, А типті RCD бар 16А тізбегі қол жетімді болса; алдымен электриктен циклды тексеруді сұраңыз.

С: Оны кейінірек қолданбаны басқаруға жаңартуға болады ма?

A: Жоқ, бұл құрылғыда байланыс аппаратурасы жоқ; егер сізге желі қажет болса, оның орнына OCPP отбасына тапсырыс беріңіз.
