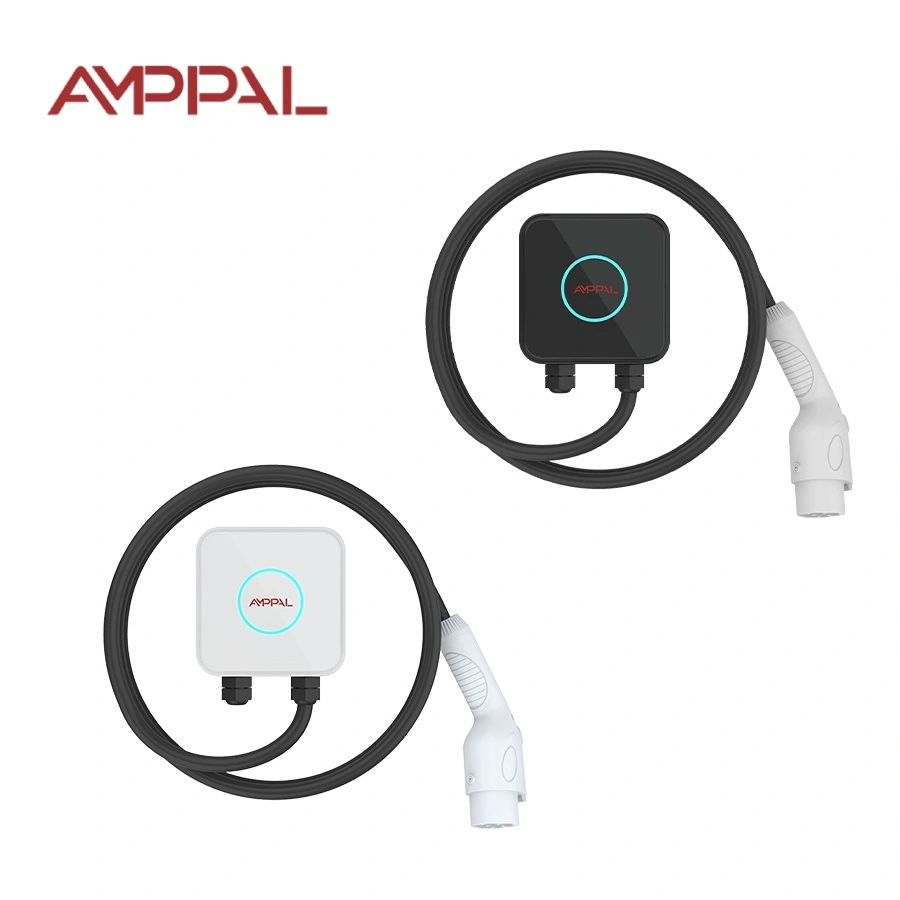

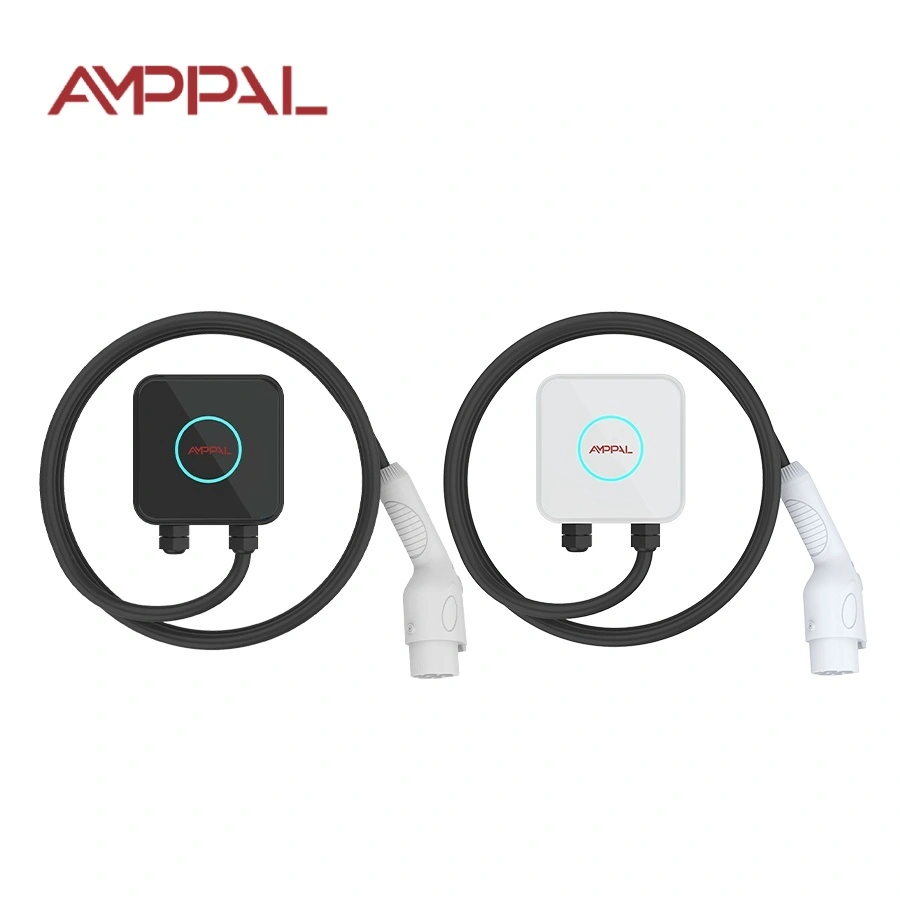

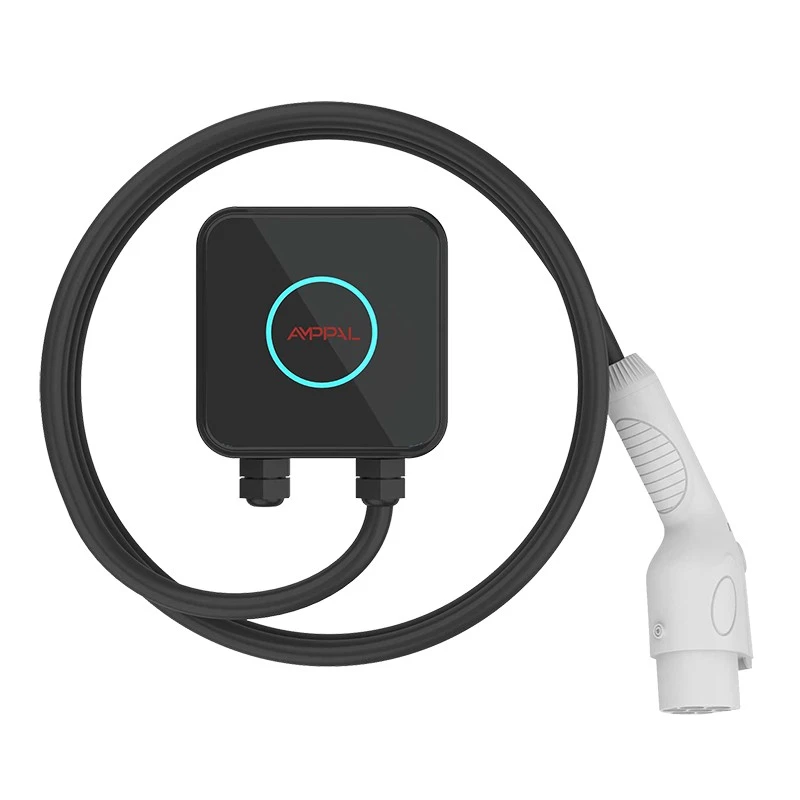

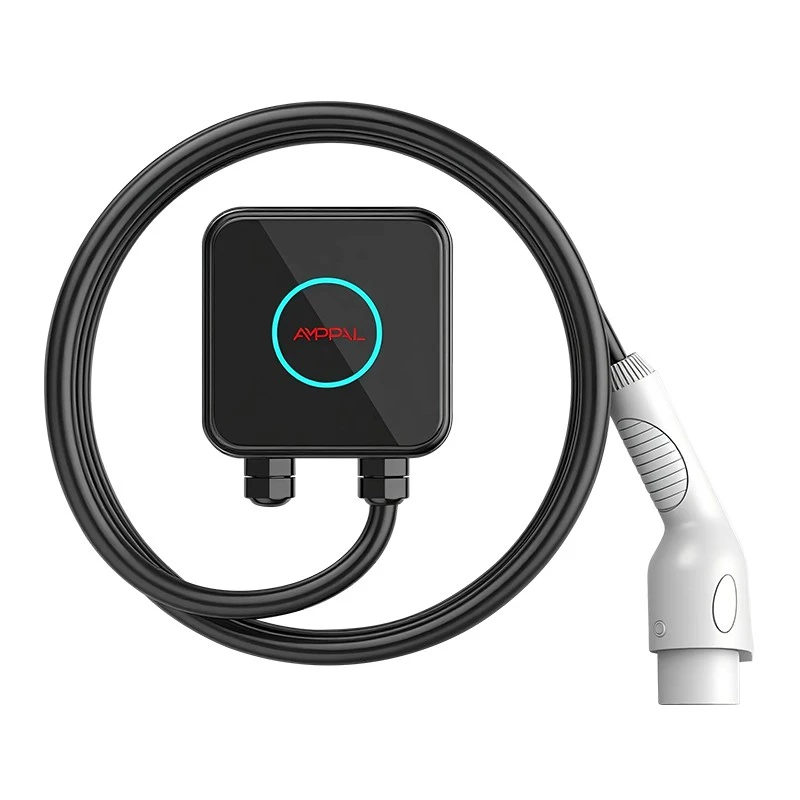

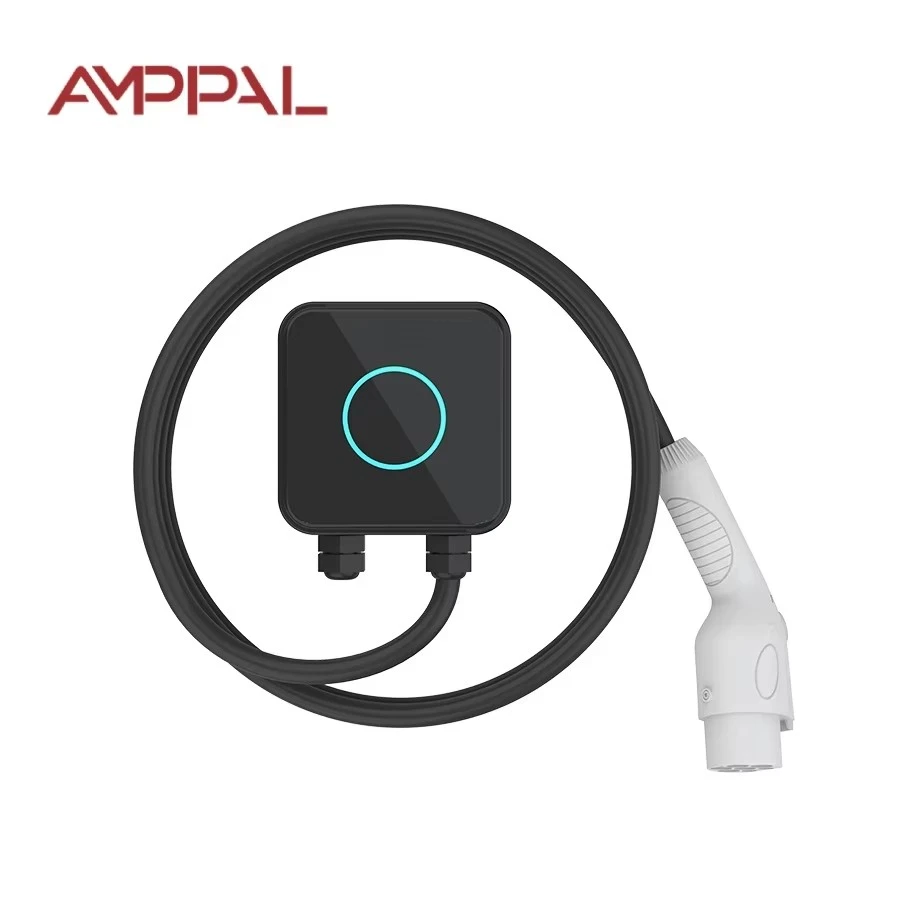

Тұрғын гараждарға арналған 7 кВт шағын Wallbox айнымалы ток электр зарядтағыш

Зарядтағышыңыз тұрақты болуы міндетті емес

AMPPAL 7kW Compact - жұма күні түстен кейін қабырғадан бұрап алуға және дүйсенбіге дейін жаңа қалада жұмыс істеуге болатын зарядтағыш.

EV иелерінің көпшілігі қабырға қорабын жиһаз ретінде қарастырады - болттармен бекітілген, кабельмен бекітілген, үйдің бір бөлігі. Жалға алсаңыз, жұмыс орнын ауыстырсаңыз немесе жазды екінші мүлікте өткізсеңіз, бұл тұрақтылық жауапкершілікке айналады.

Бұл құрылғының салмағы шамамен 1 кг және төрт бұрандамен бекітіледі. Орнатыңыз, 5 м кабельді ораңыз және ол қосалқы шинаның жанындағы жүксалғышта жүреді.

Кітап өлшеміндегі денеден толық 32А заряд

230 В кернеуіндегі жеті киловатт 32А дегенді білдіреді - әдеттегі EV-де сағатына шамамен 30 км қашықтықты немесе шамамен алты сағат ішінде 40 кВт-сағ батареяны толтырады.

Дене әлі 150-ден 150-ге 65 мм-ге дейін. Айнымалы токты зарядтауда қораптың ішінде трансформатор жоқ; конверсия көлікте тұрады. Осылайша, қуат көрсеткіші өскен кезде станция кішкентай болып қалады.

Жылумен басқару 3,5 кВт нұсқамыздан ерекшеленеді - 7 кВт термопластикалық UL94 V-0 қабықшасының ішінде тығыздалған алюминий радиаторының өзегімен жұмыс істейді, ал жүктеме сынағы сыртқы ортада 35 градус температурада бетті 60 градустан төмен ұстайды.

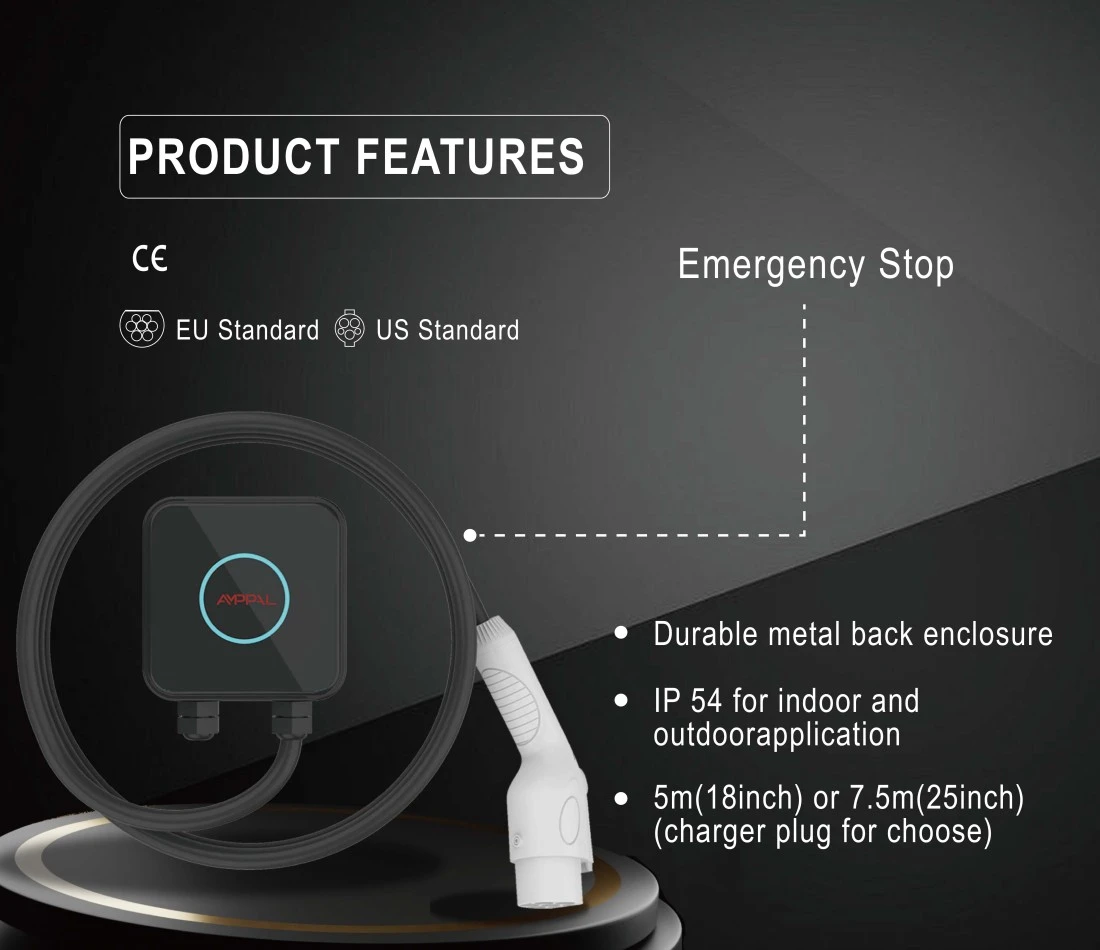

IP54 жаңбырдың шашырауын және шаңды өткізбейді, ал конформды қапталған басқару тақтасы жылытылмаған гараждағы конденсациядан аман қалады.

32А реле және балқытылған қоректендіру жолы үздіксіз жұмыс үшін есептелген, сондықтан қорап сегіз сағаттық түнгі сеанстарды жағымсыз сапарларсыз орындайды.

Жылдам орнату жүйесі қалай жұмыс істейді

Артқы тақта қабырғаға бір рет бекітіледі; зарядтағыш корпусы оның үстіне сырғып, екі бұрандамен бекітіледі. Құлыпты ашу үшін стандартты алтыбұрышты кілт қажет, барлығы шамамен үш минут.

Электрлік тұрғыдан сізге A немесе B типті RCD бар арнайы 32А тізбегі қажет. Біз жеткізу кабелі үшін өлшемді кабель түйіспелерін жеткіземіз, сондықтан бірдей қоршау сымды орнатуларды өңдейді.

Шынайы уақытша орнатулар үшін - маусымға жалға алынған үй, шеберхана - электрик қабырға жағын 32А розеткаға сыммен қоса алады және құрылғыны өз қоректендіру сымы арқылы қоса алады. Жергілікті ережелерді растаңыз; кейбір елдер мұны шектейді.

Зарядтау жағы бекітілген 5 м кабель болып табылады. Көлік порты өзгеріп отырады, сондықтан тапсырыс беру кезінде көлік құралына сәйкес келетін 2 түрі, 1 түрі немесе GB/T түрін таңдаңыз.

Техникалық сипаттамалар

Жалға алушылар, лагерьлер және екінші үйлер: кім көп пайда көреді

1) 1-3 жыл сайын көшетін жалға алушылар - зарядтағыш жалға берушінің қабырғасымен емес, жалғамен бірге қозғалады. 2) Екі зарядтау құрылғысын сатып алудан бас тартқан саяжай немесе шаңғы шалесының иелері. 3) Туыстарының үйінде апталап тұратын және бір түнде нақты зарядтауды қалайтын EV жүргізушілері. 4) Лагерьде және кемпингтерде электр көлігін сүйреу, зарядтау. 5) Сауда көрмелерінде және тұтынушы сайттарында зарядтағыштарды көрсететін дилерлер мен делдалдар.

Бұл пайдаланушылардың әрқайсысы бірдей мәселеге тап болады: сіз кеткен кезде бекітілген зарядтағыш босқа кетеді. Compact бұл тұрақты шығындарды портативтіге түрлендіреді.

Мәтінмән үшін екі бірлік плюс кабельдер стандартты 60 литрлік аяқ киімге сәйкес келеді – бұл деталь демонстрациялық қорлары бар сауда көрмесіне делдал ұшқан кезде маңызды.

Алынбалы және бекітілген орнату: айырбастау

Біз тек тіркелген станцияларды да, осы алынбалы станцияларды да сатамыз, сондықтан ымыраға қатысты адал болайық.

Тұрақты зарядтағыш ұқыптырақ: көрінетін бұрандалар жоқ, келесі жерде қайта сымдар жоқ, әдетте ұзағырақ кабель. Егер сізде үйіңіз болса және бес жыл тұрсаңыз, тұрақты блокты сатып алған дұрыс.

Compact портативтілік үшін аздап ұқыптылықты сатады. Оның нақты кемшіліктері: әрбір жаңа торапта 32А тізбегін ұйымдастыру керек, ал 5м кабель үлкен қондырғыларда табылған 7-8м-ден қысқа.

Егер сіз ешқашан көшуді жоспарламасаңыз, сіз пайдаланбайтын жылдам шығарылатын мүмкіндік үшін аз ғана сыйлықақы төлейсіз. Бұл адал математика.

Стандарттар, сынақтар және сәйкестік

CE белгісі; 3 режимі айнымалы токпен зарядтау үшін IEC 61851-1:2017 стандартына сәйкес сыналған.

UL94 V-0 отқа төзімді корпус; біздің флот бөлімшелерінде дәл осындай жағдай тобы қолданылады.

100% өндірістік сынақ: жердің үздіксіздігі, 500В тұрақты ток оқшаулауы, 1,5кВ диэлектрлік төзімділік.

Түр сынағы 96 сағаттық тұзды спрейді және 500 000 циклдік эстафеталық төзімділікті қамтиды.

Бекітілген жеткізушілерден контакторлар, ток сенсорлары және MCU үшін пакеттік сертификаттар.

Зауыттық сертификаттар: CE, TUV, CB, UL - жылжымалы кесте бойынша сыртқы хабарландырылған органдармен тексерілген.

SMT желісінен жеткізу картонына дейін

Біздің Юэцин зауытындағы (Чжэцзян) құрастыру реті:

1) автоматтандырылған оптикалық тексеруі бар SMT құрастыру.

2) Конформды жабын жағылған және өңделген.

3) Раковинаға жинақталған радиатордың өзегі және релелік стек.

4) Крутящий моментпен басқарылатын бекіткіштер арқылы қондырылған 5 м кабель.

5) 32А-да модельденген көлік құралының функционалдық сынағы.

6) Жоғары кастрюльді және жердің үздіксіздігін сынау.

7) Сериялық лазерлік таңбалау және соңғы визуалды тексеру.

8) Бекіту тақтасы, алты бұрышты кілті және нұсқаулықпен бірге картон қорапшасы, сонымен қатар партия үшін 24 сағат бойы күйіп қалу үлгісі.

Зауытта айнымалы және тұрақты ток желілері бөлек жүреді; үлкен станцияларға арналған қаңылтыр металл FANUC (Шанхай) және TRUMPF (Германия) серіктестерімен құрастырылған робот желілерінен келеді. Жылдық қуаттылығы миллион бірліктен асады.

7 кВт сіздің жүргізуіңіз үшін дұрыс жылдамдық па?

Жеті киловатт түнгі классикалық үлгіні қамтиды: сағатына 30 км диапазон, сегіз сағат тұрақта 240 км қосылды. Бұл көптеген жолаушыларды және тіпті ұзақ қашықтыққа жалға алу сапарларын қанағаттандырады.

Егер сіз күн сайын басқа зарядтаусыз 250 км-ден астам жүрсеңіз немесе сіздің көлігіңіз 3 фазалы 11 кВт қуатын қабылдаса және үйіңізде 3 фазалы сым болса, онда 11 кВт станция сізге жақсырақ қызмет етеді.

Ал 10 кВт/сағ батареясы бар қосылатын гибрид үшін бұл артық; 3,5 кВт компакт оны бір түнде толтырады және сатып алу құны аз болады.

Басқалар өткізіп жіберетін зауыттан не аласыз

Тікелей өндіруші: Zhejiang Anfu New Energy Technology Co., Ltd., 2014 жылы құрылған, 260+ қызметкері бар ұлттық деңгейдегі мамандандырылған кәсіпорын.

Стандартты жеткізу уақыты 15-20 жұмыс күні; үлгілер 3-5 жұмыс күні ішінде ауамен жөнелтіледі.

100 бірлік OEM опциялары: логотип, кабель ұзындығы, штепсельдік стандарт (1 тип/2 тип/ГБ/T), корпус түсі.

Экспорттық құжаттар толтырылды: CE декларациясы, IEC 61851-1 сынақ есебі, зауыттық тексеру сертификаты.

40-тан астам елдегі рекорд; Анықтамалық серіктестерге NEOM (Сауд Арабиясы) және Симе Дарби (Малайзия) кіреді.

Сынақ MOQ 1 бірлік; баға деңгейлері 50 және 500 бірлік.

Қорап, салмақ және жүк опциялары

Жеткізу қорапшасының өлшемі 210 x 210 x 120 мм, салмағы шамамен 1,7 кг, орнату тақтасы мен құралдарымен бірге. 50 бірліктен тұратын паллет салмағы 90 кг-нан аз, сондықтан шағын тапсырыстар үшін әуе жүктері әдепкі болып табылады - әдетте Еуропаға есіктен есікке дейін 5-7 күн.

Теңіз жүктері: 50 картоннан тұратын 24 шөгілетін оралған паллеттерде 20 фут контейнерге шамамен 1200 бірлік.

Шарттары: FOB Ningbo немесе Shanghai, EXW немесе CIF. Іс-қағаздар коммерциялық шот-фактураны, орау парағын, CE декларациясын және шығу тегі сертификатын қамтиды; L/C және D/P қабылданды.

Кепілдік, қосалқы бөлшектер және сервистік жауап

Өндірістік ақауларға 2 жыл кепілдік; әр жағдайда келісілген еңбек және қайтару-жөнелту.

Қосалқы бөлшектер – реле, басқару тақтасы, кабель, монтаждау тақтасы – 7 жұмыс күні ішінде жөнелтіледі.

Бір жұмыс күні ішінде инженер жауап беретін фото немесе бейне ақаулық диагностикасы.

Пайдаланушыны күтіп ұстау: желдеткіштерді сүртіңіз, кабель қабығын тексеріңіз, орнатқаннан кейін бір айдан кейін бұрандаларды қайта бұраңыз.

Германиядағы, Франциядағы және БАӘ-дегі жергілікті серіктестермен дилерлік қызмет көрсету келісімшарттары.

Зарядтағышты жылжытқанда не істеу керек және болмайды

Қате: қоректендіру кабелін жұлып алу және құрылғыны дымқыл орау. Оң жақта: сөндіргішті өшіріңіз, бездерді құрғатыңыз, кабельді еркін орап алыңыз, қорапты жүксалғышта тік күйде сақтаңыз.

Қате: электр монтері тізбекті тексермей, жаңа мекенжайда қайта орнату. Оң жақта: пластинаны бұрау алдында жергілікті электриктен 32А қуаты мен RCD түрін тексеріңіз.

Дұрыс емес: құрылғыны зарядтау кабелімен тасымалдау. Оң жақта: оны корпуспен көтеріңіз - кабель багажды өңдеуге емес, токқа есептелген.

Қате: 2 типті мылтықты уақытша жерде салбырап тұрған күйде қалдыру. Оң жақта: қабырғаға арналған қапшықты пайдаланыңыз немесе қапшық болмаса, мылтықты қапқа салыңыз.

Қате: тағайындалған жерде кез келген 230 В розетка жасайды деп болжасаңыз. Оң жақта: нақты 32A қабілетті тізбекті тексеріңіз; 13А розетка сеансты өшіреді немесе өшіреді.

Жылжымалы зарядтағышпен иесінің тәжірибесі

Дублинде жалға алатын бағдарламалық жасақтама инженері орта есеппен 18 ай сайын қозғалады. Ол монтаж жинағын дорбада сақтайды және енді бір қадамға «бір түскі үзіліс» қажет екенін айтады: ажыратқыш, төрт бұранда, көліктегі қорап, жаңа пәтерге қайта орнатыңыз. Оның ыңғайы: 5 м кабель қос шығанақтың арғы жағына тығыз, сондықтан ол мұрынды ұстайды.

Ванкувердегі ерлі-зайыптылар пәтерлері үшін бір компакт пен көл жағасындағы кабинаны төрт сағаттық жерде сақтайды, қабырға жабдықтары екі жерде де қалуы үшін екінші артқы тақтайша сатып алады. Олар тапты: кабинада 7 кВт 32А тізбегіне жетеді, сондықтан су жылытқышы мен зарядтағыш бірге жұмыс істей алмайды - олар түнде зарядтауды жоспарлайды.

Австралиядағы лайнер кемпингтен 32А қосқыштарын зарядтап, бөлімшенің 4000 км қиыршық тас жолды магистральда аман қалғанын хабарлады. Шағын ескерту: жылдам іске қосу картасы тек ағылшын тілінде және ол қорапта француз/испан тіліндегі нұсқасын қалайды.

Жалдаушылар көп қоятын сұрақтар

С: Мұны орнату үшін үй иесінің рұқсаты қажет пе?

A: Артқы тақтада төрт кішкене бұранда тесігі қалады, сондықтан алдымен сұраңыз; пәтер иелерінің көпшілігі оны қабылдайды, себебі алып тастау таза.

С: Мен оны шынымен өзім жылжыта аламын ба?

A: Жою DIY үшін қауіпсіз, бірақ әрбір қайта орнату схеманы тексеру үшін электрик қажет.

С: Ол әже кабелінен жылдамырақ зарядталады ма?

Ж: Иә - 8А тұрмыстық кабель зарядынан шамамен үш есе жылдам.

С: Менің келесі үйімде тек бір фазалы 16А болса ше?

A: Құрылғы бейімделіп, 3,7 кВт қуатта зарядтайды.

С: Қай штепсельге тапсырыс беруім керек?

A: еуропалық автомобильдер үшін 2 түрі, жапондық және американдық модельдердің көпшілігі үшін 1 түрі, қытайлық нарықтағы көліктер үшін GB/T.

С: Магистральдық саяхат үшін корпус жеткілікті берік пе?

A: герметикалық радиатор өзегі бар UL94 V-0 корпусы флотпен дәлелденген; мүмкін болса, оны түпнұсқалық қорапқа салыңыз.

С: Егер мен он алтылық кілтті жоғалтып алсам ше?

A: Бұл кез келген жерде сатылатын стандартты өлшем; біз қорапқа қосалқы бөлшектерді қосамыз.

С: Әдеттегі EV-де толық заряд қанша уақытқа созылады?

A: 40 кВт/сағ батарея 7 кВт-та шамамен 5,5-6 сағатта 10%-дан 100%-ға дейін жұмыс істейді.

С: Бір блок екі көлікті зарядтай алады ма?

A: Жоқ - бірлікке бір қосқыш; екі ұяшық қажет болса, екінші Compact қосыңыз.
