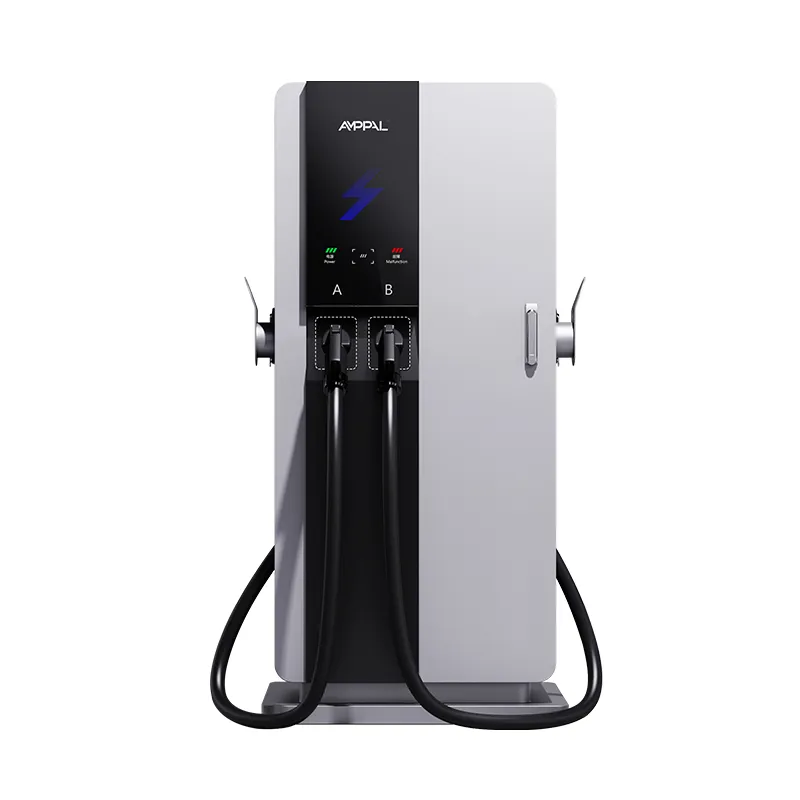

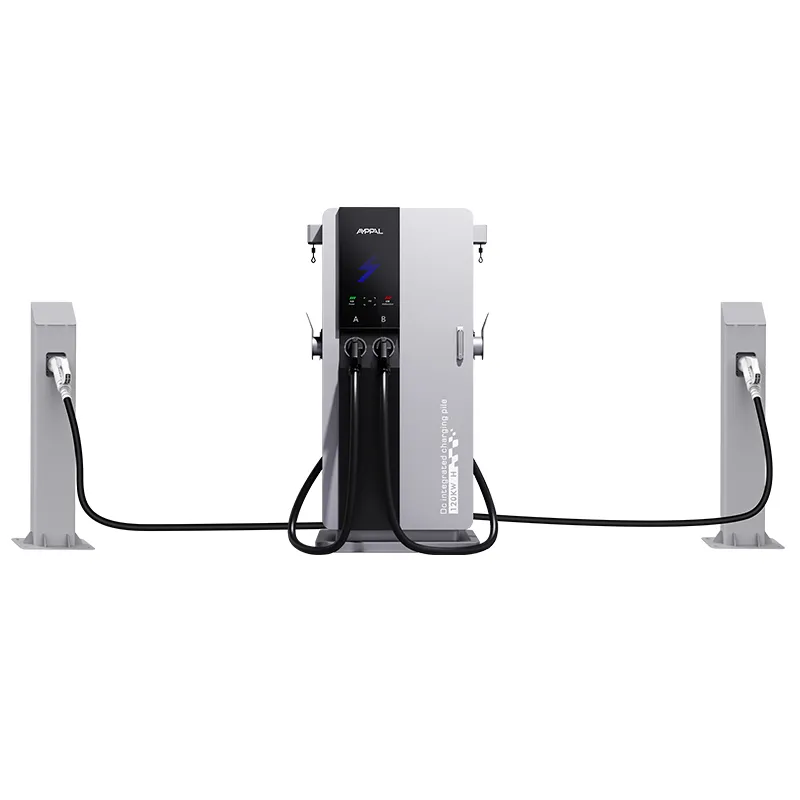

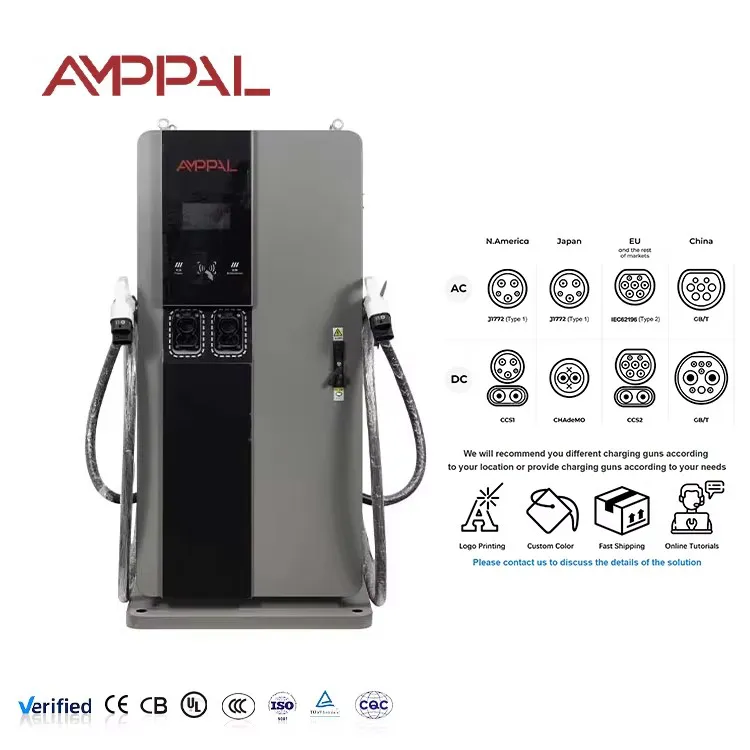

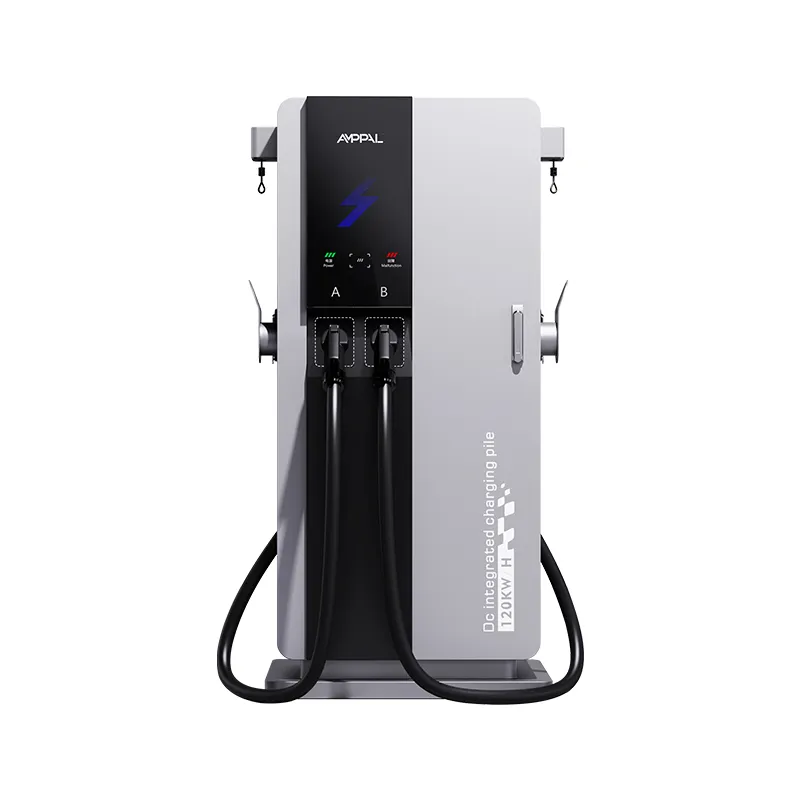

Автобустар мен флотты зарядтауға арналған 160 кВт біріктірілген жоғары жылдамдықты тұрақты ток электр зарядтағышы

Ені 750 мм мұнараға 160 кВт орау бірінші кезекте жылу мәселесі болып табылады

Кез келген адам 160 кВт модульдерді үлкен шкафқа бекіте алады; қиын бөлігі есіктің ені бар мұнарада мұны істеу. AF-DC-160-Y-B-O-3/4/5-H 750 × 550 мм негізде 1700 мм биіктікте тұр және мәжбүрлі ауамен салқындату кезінде 160 кВт түзеткіш сатысын ұстайды — сұйықтық ілмегі, салқындатқыш, салқындатқыш инвентарь жоқ.

Инженерлік мәселе ешқашан модульдердің бар-жоғын шешкен жоқ - бұл ауа ағынын тұншықтырмай немесе электрониканы пісірместен қалдық жылуды денеден қалай шығару керек. Жауап - тік ауа жолы, модульді бірте-бірте орналастыру және қатты ыстықта аппараттық құралды қорғайтын дератациялық логика.

Қалыпты жағдайда құрылғы толық 160 кВт қуатын береді және ол OCPP арқылы өзінің жылулық күйін хабарлайды, осылайша операторлар ақаулық болмай тұрып ақауларды көреді.

Ықшам 160 кВт мүмкіндік беретін жылулық таңдаулар

Тік салқындату жолы: ауа бүйірлік сорғыштарға төмен кіреді және жоғарыдан шығады, сондықтан жылу ішке жиналмай, ауа ағынымен бірге көтеріледі.

Модульдің сатылы орналасуы дымоходы әсерін жасайды; Әрбір модуль көршілерімен ауа үшін күрескеннен гөрі өзінің қабылдау аймағын алады.

Температурамен басқарылатын желдеткішті басқару: желдеткіштер төмен жүктемеде жұмыс істемейді және жылу талап еткенде ғана көтеріледі, бұл қалыпты жұмысты тыныш сақтайды.

Жарияланған қисық қисық қисық қисық қисық жоғалту: шығыс өшудің орнына қоршаған ортаның қатты қызуында төмендейді және температура төмендегенде қалпына келеді.

Толық -25°C және +50°C жұмыс диапазоны зертханада 20°C температурада ғана емес, қалыпты жағдайларда 160 кВт қуатын сақтайды.

Сұйықтықтың ағып кетуіне жол берілмейді: мәжбүрлі ауа салқындатқышты, сорғыны және шлангтың істен шығу режимдерін толығымен жояды.

Техникалық сипаттамалар

AF-DC-160-Y-B-O-3/4/5-H зауыттық сипаттамасы дәл жөнелтілгендей.

Ықшам 160 кВт өзін сақтайтын талап етілетін сайттар

Қалалық жылдам зарядталатын бұрыштар: сплит жүйесі ешқашан сыймайтын жерде, шағын аумақта 160 кВт сеанстар.

Магистраль маңындағы бөлшек сауда: толық сағат күтуді қаламайтын жүргізушілер үшін 15-30 минуттық қысқа аялдамалар.

Компанияның автотұрақтары: жиналыстар мен ауысымдар арасындағы қызметкерлердің электр машиналарын жылдам ауыстыру.

Әуежай мен станцияның түсу аймақтары: шатырды тазартумен ықшам аумақта жоғары айналым.

Автопарк алаңдарын 60-80 кВт-қа дейін жаңарту: автотұрақтардың бірдей санынан ауысымына көбірек энергия.

Ауа ағыны, азаюы және -25°C және +50°C шығыс қисығы

Салқындату төменгі жағынан басталады: екі бүйірлік қабылдау модульдің алдыңғы бөліктеріне ауа тарататын пленканы береді, ал үстіңгі жағында орнатылған желдеткіштер жылы ауаны сыртқа шығарады. Ішкі арналар өлшемді, сондықтан әрбір модуль қатары шамамен бірдей ағынды көреді - шағын шкафтардың классикалық ақаулығы бір ыстық қатар болып табылады және арна геометриясы дәл осының алдын алу үшін бар.

Дерейтинг - бұл жар емес, қисық. -25°C және шамамен 40°C қоршаған орта аралығында құрылғы 160 кВт толық қуатын береді; одан жоғары шығарылым электрониканы қорғау үшін бірте-бірте төмендейді, содан кейін температура төмендеген кезде кері көтеріледі. Қисық нұсқаулықта басып шығарылған, сондықтан болжаудың орнына климатыңызға қарай жобалай аласыз.

Термиялық телеметрия OCPP арқылы өтеді: қабылдау температурасы, модуль температуралары және желдеткіш жылдамдығы қашықтан көрінеді, сондықтан бұғатталған сүзгі ақаулық болмай тұрып журналдарда көрсетіледі. Бұл жалғыз мүмкіндік қызмет көрсету инженерлерінің құрылғыдағы кез келген басқа мүмкіндіктерге қарағанда сайтқа көбірек кіруін үнемдеді.

Жылулық конструкцияны дәлелдейтін сынақ режимдері

Түрді сынау 50°C камераның ішінде толық 160 кВт қуатта жұмыс істейді, оның қисық сызығын басынан аяғына дейін тексеру үшін.

Жүктеме сынағы кезінде термиялық бейнелеу құрылғы жөнелтілгенге дейін әрбір модуль қатарында ыстық нүктелердің бар-жоғын тексереді.

Қоршауға, оның ішінде қабылдау торларына 96 сағаттық тұз себіңіз.

48 сағаттық өндірістік жану циклдары оның барлық ауқымында желдеткішті басқаруды жүзеге асыру үшін жүктеме деңгейлері.

Жеткізуден және дөрекі өңдеуден аман қалу үшін модульдердің бекітпелерінде және желдеткіш жинақтарында діріл сынағы.

Модульдер іштей -30°C-тан +55°C-қа дейін бағаланады; толық құрылғы -25°C-тан +50°C-қа дейін көрсетілген.

3 сериялы 160 кВт құру: модульдер, арналар және момент

1-қадам. Болат қаңылтыр лазермен профильденген және қабық роботпен дәнекерленген, ауа ағыны саңылаулары бірдей операцияда кесілген.

2-қадам. Қалыптау TRUMPF тежегіштерінде жүреді; содан кейін қабық алдын ала өңделеді, қапталады және өңделеді.

3-қадам. Ішкі құбыр жинағы алдымен электроникадан бұрын орнатылады, өйткені ауа ағынының жолы қалғанның бәрін анықтайды.

Қадам 4. Түзеткіш модульдер термиялық қосылыспен және бұрандамен басқарылатын бұрандалармен сатылы қатарларға орнатылады.

5-қадам. Айнымалы токтың кіріс сатысы мен кернеудің кернеуінен қорғау айнымалы ток желісіне сыммен жалғанған.

Қадам 6. HMI, контроллер және желдеткіш массиві тұрақты ток желісіне орнатылып, сыммен жалғанған.

7-қадам. 160 кВт жүктеме сынағы температураны, ауа ағынын және бірлік үшін тиімділікті жазады.

8-қадам. 48 сағаттық күйіп қалу, содан кейін соңғы тексеру; жиынтық жөнелтілімдер 2024 жылы миллион бірліктен асты.

Ықшам 160 кВт-ты көрсетпес бұрын: Мына үш нәрсені тексеріңіз

Біріншіден, фидер. 380 В-та 160 кВт маржа алдында фазаға шамамен 240 А тартады, сондықтан қызметті сайт деректерін тексеру тізімімен растаңыз. Егер сайт оны қамтамасыз ете алмаса, құрылғы өшіп қалады немесе істен шығады және сіз пайдалана алмайтын қуат үшін төледіңіз.

Екіншіден, климат. Жарияланған құнсыздану қисығы 45°C жазда не күтетінін көрсетеді; 50°C-ден жоғары қоршаған ортаның орнына сұйықтықпен салқындату диапазоны туралы сөйлесу керек, өйткені мәжбүрлі ауаның өз шегі бар және біз мұны анық айтамыз.

Үшіншіден, қабылдауды тазарту. Нұсқаулық бүйірлік саңылаулардың айналасындағы бос орынды көрсетеді, ал бұрышқа бекітілген мұнара қызып кетеді және дәл сізге қажет болған кезде нашарлайды. Ал егер жоспар жүк көлігін бірнеше сағат зарядтау үшін 160 кВт-ты құраса, үлкенірек шкаф немесе сплит жүйе - адал таңдау.

Неліктен AMPPAL ықшам 160 кВт көптеген сайттар үшін үлкен қорапты жеңеді?

3-серияның қалған бөлігі сияқты 750 × 550 мм төсем, сондықтан 160 кВт-қа дейін жылжыту жаңа құрылыс жұмыстарын білдірмейді.

Салқындату сұйықтығының инвентаризациясы жоқ, сорғыға техникалық қызмет көрсетусіз және ағып кету қаупі жоқ ауаны салқындату - салқындатқыштың ілмегі бұзылатын басқа нәрсе болатын ыстық, шаңды нарықтардағы нақты артықшылық.

сызбаны бекіткеннен кейін 15–20 жұмыс күні жеткізу; Бір контейнерден алынған MOQ.

Баға ұсынысына қосылған CE, TUV, UL және CB сертификаттары.

Термиялық телеметрия 200-ден астам жеке станцияны басқаратын топтың қолдауымен қашықтан көрінеді.

Сезімтал электроникасы бар 160 кВт мұнараны қораптау және тасымалдау

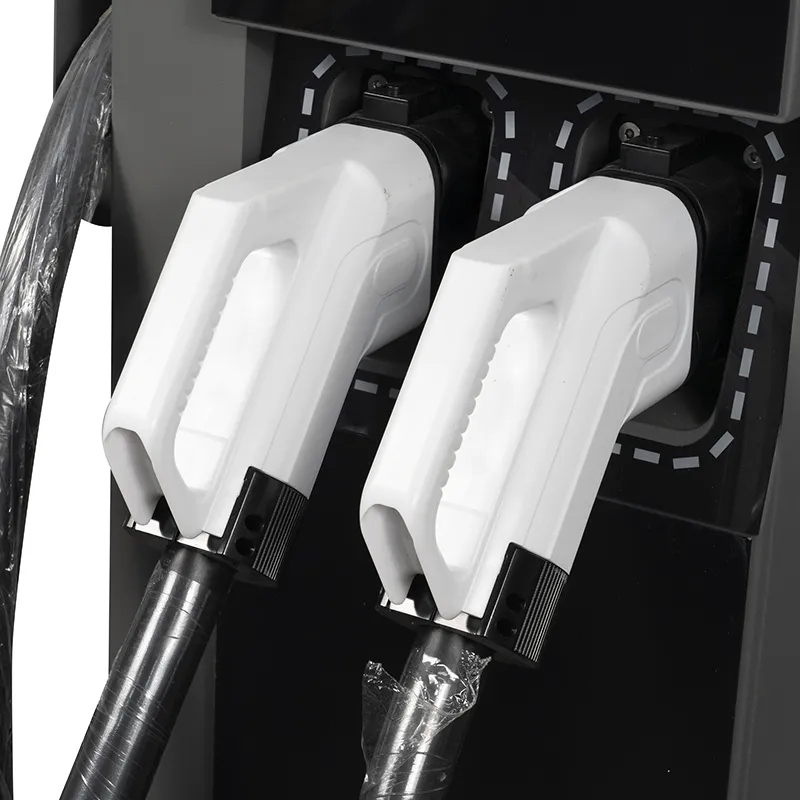

Автобус пен флотты зарядтауға арналған 160 кВт біріктірілген жоғары жылдамдықты тұрақты ток электр зарядтағышы 1700 мм корпусқа арналған болат қорапта, желдеткіш розеткалары мен HMI айналасында ішкі төсемімен тік күйде жеткізіледі. Қосқыш пен кабель қораптың ішіндегі бөлек толтырылған қорапта жүреді.

Қораптарда тек тік ұстау белгілері болады, ал контейнер жоспары тапсырысқа сәйкес келетіндей етіп тиеу жоспары баға ұсынысымен бірге жүреді. LCL сынақ жөнелтілімдері сұраныс бойынша реттеледі.

Шарттар - тағайындалған жерге FOB Ningbo немесе CIF. Шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығу тегі туралы сертификат, сынақ хаттамалары тиелгеннен кейін 3 жұмыс күні ішінде беріледі.

Жылулық-критикалық жинақы қондырғыға арналған қызмет көрсету және қосалқы бөлшектер

Модульдерді, желдеткіштерді және контроллерді қамтитын 2 жылдық стандартты кепілдік.

Желдеткіш жинақтары мен модуль қосалқы бөлшектері 5 жұмыс күні ішінде жеткізіледі.

Термиялық журналды қашықтан тексеру: блокталған сүзгіні немесе істен шыққан желдеткішті құрылғыны өшірмей тұрып байқаймыз.

Сүзгіні ауыстыру кестесі шаңды орталарға бейімделген нұсқаулықпен бірге беріледі.

Микробағдарламаны әуе арқылы жаңарту, соның ішінде желдеткішті басқару және жоюды жақсарту.

Салқындату жолын қорғайтын орнату ескертулері

Дұрыс емес: бүйірлік ағындарды отырғызғыштармен немесе белгілермен жабу. Оң жақ: нұсқаулықтағы бос орындарды әрқашан таза ұстаңыз.

Қате: журналдардағы сүзгі ескертуін елемеу. Оң жақ: сүзгіні кесте бойынша тазалаңыз немесе ауыстырыңыз, себебі детация қисығы оған байланысты.

Қате: мұнараны оның ыстық газы тікелей көршінің сорғышына түсетіндей етіп орналастыру. Оң жақта: бір блоктың шығысы басқа құрылғының кірісін ешқашан бермейтіндей етіп мұнараларды итеріңіз.

Қате: 48°C ыстық толқын кезінде толық 160 кВт күту. Оң жақта: төтенше күндер үшін сеанс күтулерін орнату үшін жарияланған құлдырау қисығын пайдаланыңыз.

Қате: желдеткіштер тыныш болғандықтан сынған деп болжау. Оң жақта: төмен жүктемедегі тыныш желдеткіштер дизайн жұмыс істейді; шу тек жылумен бірге көтеріледі.

Кен орнындағы ықшам 160 кВт туралы инженерлердің пікірлері

Алматы қаласындағы автобаза инженері жеткізу флотына арналған үш мұнараны басқарады. Winter temperatures drop below the unit's rating, yet the chargers have delivered full sessions through two winters with only scheduled filter changes; шағым сенсорлық экран қалың қолғаппен баяу жауап береді.

Әзірбайжанның Баку қаласындағы жанармай құю станциясының операторы 2025 жылы бір мұнара орнатты. Ол оны бәсекелестің 160 кВт-тық шкафымен салыстырады және екі есе артық ауа ағыны дизайнын 40°C жазда сақтайды; Бір өкініштісі, жоғарғы сорғыш көрші сорғы аралына шаңды қоздырады, сондықтан олар кішкене дефлекторды қосты.

Дубайдағы (БАӘ) сауда орталығының инженері құрылғыны жабық, кондиционері бар шығанақта басқарады. Салқын ішкі орта құрылғыға тіпті жазда да толық өнімді ұстауға мүмкіндік береді және ғимарат ішіндегі желдеткіш шуы жоғарыдағы бөлшек сауда қабаты үшін жеткілікті төмен болып қалады; олардың жалғыз өтініші қашықтағы термиялық журналдарды ұзақ сақтау мерзімі болды.

Жиі қойылатын сұрақтар: 160 кВт ықшам зарядтағыштың жылу өнімділігі

С: Құрылғы ықшам мұнарада шынымен 160 кВт ұстай ма?

A: Иә, қалыпты қоршаған орта жағдайында; Нұсқаулықтағы азаю қисығы қатты ыстықта шығыстың қалай әрекет ететінін дәл көрсетеді.

С: Ол сұйықтықпен салқындатылған ба?

A: Жоқ, бұл мәжбүрлі ауа. Бұл салқындатқыш сұйықтықты, сорғыларды және ағып кету қаупін жояды, бұл төтенше ортадағы құлдырау қисығының бағасымен.

С: Оған қанша рұқсат қажет?

A: Нұсқаулық бүйірлік сорғыштардың айналасындағы және үстіңгі сорғыштың үстіндегі бос орынды көрсетеді — әдетте әр жағынан метрдің астында.

С: 50°C қоршаған ортада не болады?

A: Құрылғы өшірудің орнына жарияланған қисық бойынша шығысты төмендетеді және температура төмендеген сайын қалпына келеді.

С: Сүзгілер қаншалықты жиі ауыстырылады?

A: Әр 3-6 ай сайын қалыпты жерлерде, жиі шаңды орталарда; журналдар ауа ағыны төмендегенде ескертеді және ауыстыру 15 минуттық жұмыс.

С: Ол жүк көліктерін зарядтай алады ма?

A: Негізінен жолаушылар АВ және жеңіл фургондар; ауыр жүк көліктерінің тұрақты циклдары жылуды сағаттар бойына тартады және біздің сұйықтықпен салқындатылған диапазонымыз бұл орындарға жақсырақ қызмет етеді.

С: Фидерге қандай талаптар қойылады?

A: 380В, маржа алдындағы фазаға шамамен 240А; біздің сайт деректерін тексеру тізімімен қызметті растаңыз.

С: Кепілдікке не кіреді?

A: Қуат модульдері, салқындатқыш желдеткіштер және басқару тақтасы бойынша екі жыл. Желдеткіштер 160 кВт ықшам шкафтың тозу элементі болып табылады және олар жабылған.
