Автомобиль жолдары қызметтеріне арналған 60 кВт коммерциялық тұрақты ток жылдам электр зарядтау станциясы

Бұл 60 кВт зарядтағыш дегеніміз не және төлем оның ROI-ін неге шешеді

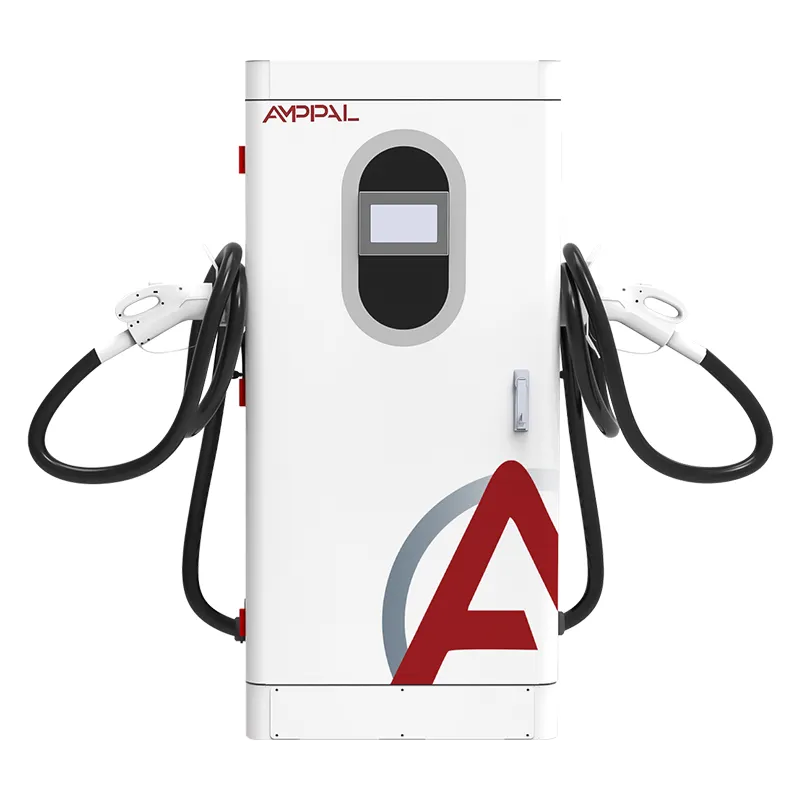

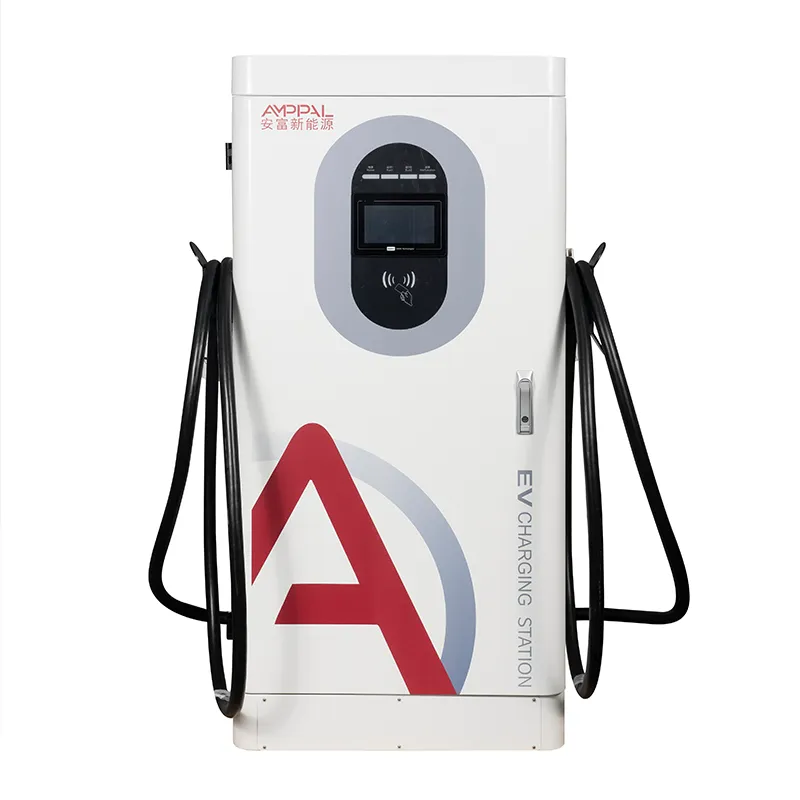

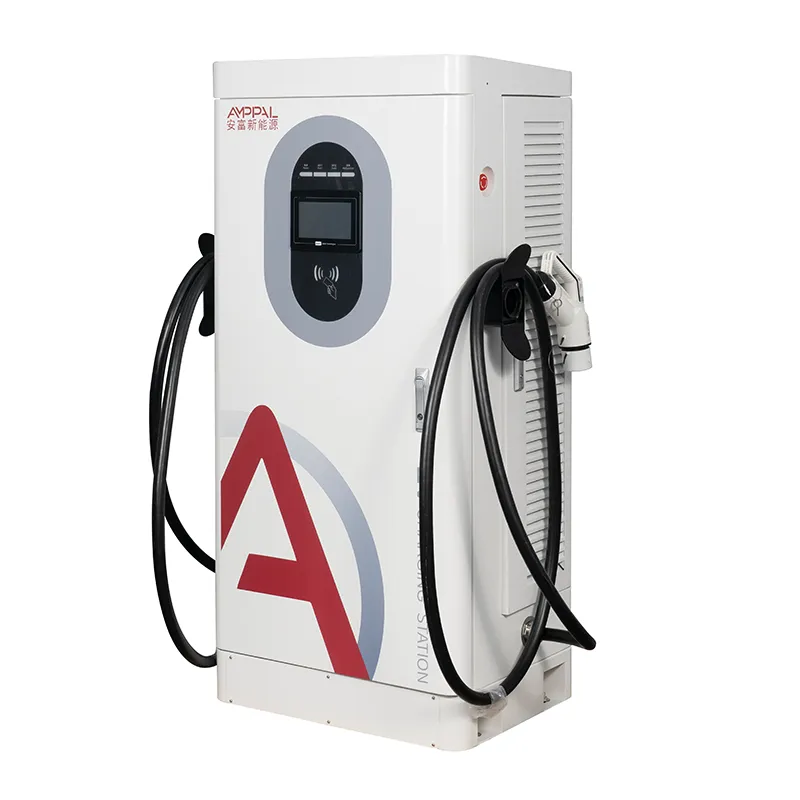

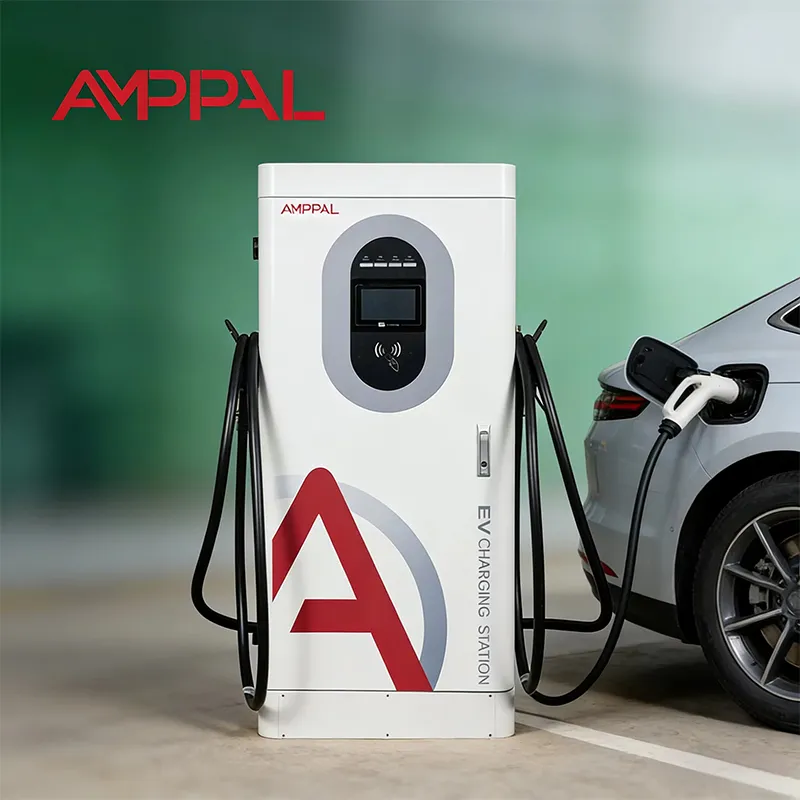

Зарядтау станциясы тек сеанс таза төлеммен аяқталған кезде ғана ақша табады - бұл 60 кВт техникалық парақтардың көпшілігі ешқашан айтылмайтын бөлік. AMPPAL AF-DC-60-Y-B-O-4-H — жүргізушіге төлеудің төрт әдісі бар, 1620 x 750 x 560 мм, еденде орналасқан біріктірілген тұрақты ток жылдам зарядтау құрылғысы: несиелік/дебеттік карта терминалы, QR сканерлеу, RFID карталары және Plug & Charge.

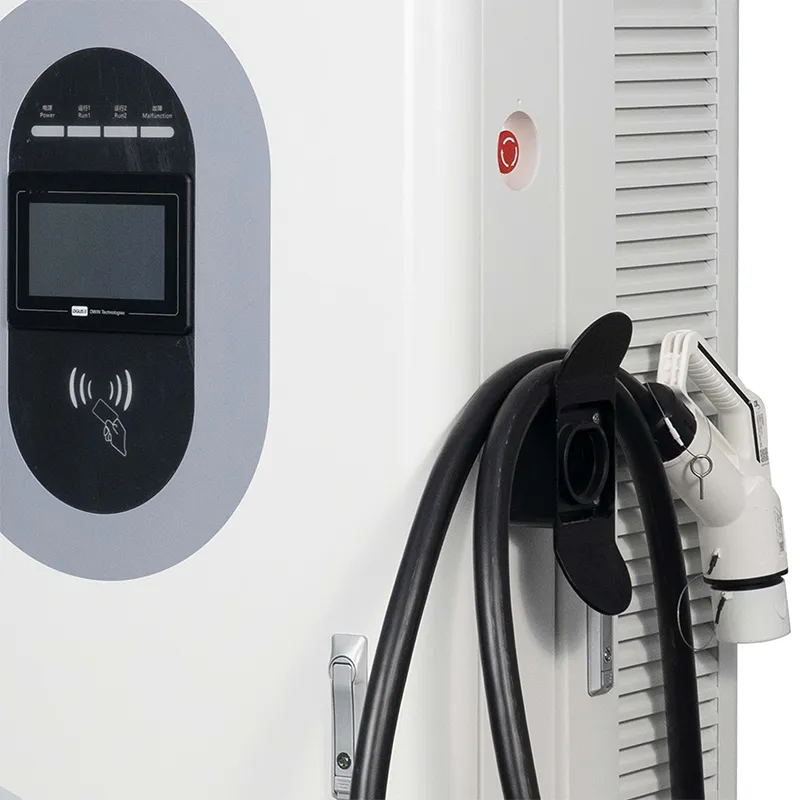

Төлем қабатының астында тұрақты қуаты 300-ден 1000В-қа дейін болатын 200-1000VDC қуат сатысы орналасқан, сондықтан 400В және 800В автомобильдер толық тарифке жақын зарядталады. 7 дюймдік сенсорлық экран сеансты басқарады; Ethernet, 4G немесе WiFi арқылы OCPP 1.6j әрбір транзакцияны төлем бағдарламалық құралына тасымалдайды.

Неліктен төлем 60 кВт үшін соншалықты маңызды? Бұл станциялар ыңғайлы дүкендерде, қонақ үй лоттарында және шағын коммерциялық сайттарда орналасқандықтан, жүргізуші флоттың тұтқын пайдаланушысы емес - егер турист өз әмиянындағы әдіспен төлей алмаса, сіз сеанс пен кірісті жоғалтасыз.

Жүргізуші төлей алатын төрт әдіс және бұл сайттарды неге жеңеді

Карточка терминалы: ЕО желілерінде қолданылатын стандартты төлем терминалдарын қабылдаңыз - эквайер көрсеткен үлгіде ауыстырыңыз және Германия немесе Франциядағы карта мандаттары қанағаттандырылады.

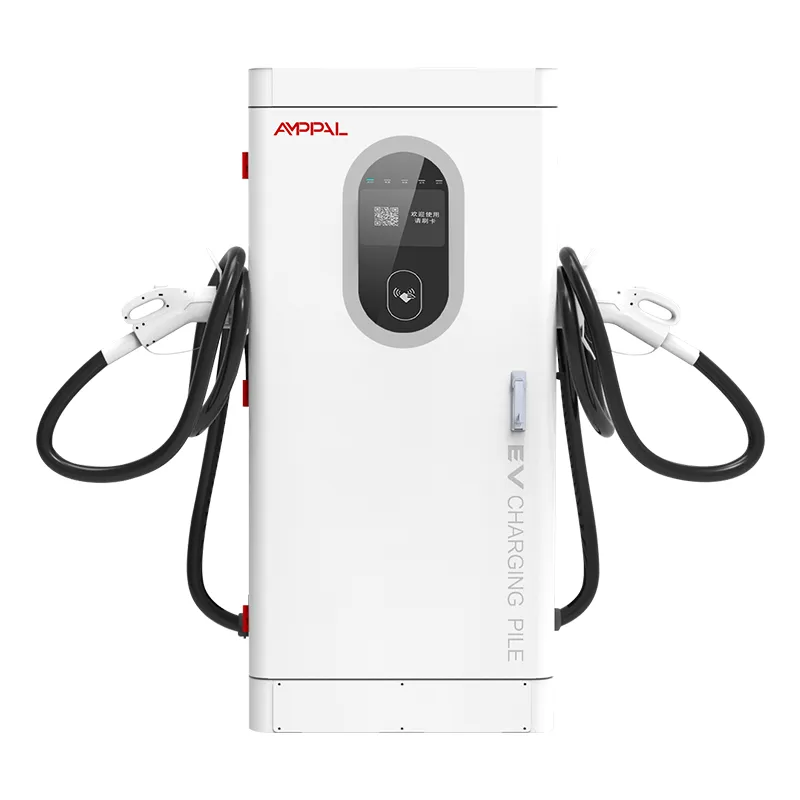

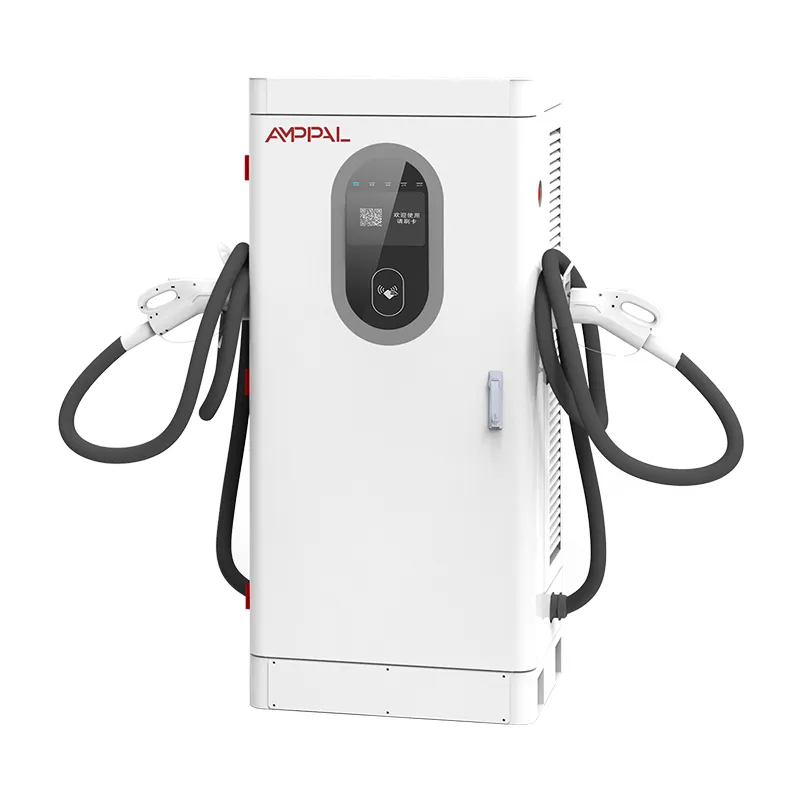

7 дюймдік экрандағы QR: драйверлер жергілікті қолданбасымен сканерлейді - Парсы шығанағындағы Alipay стиліндегі әмияндар, Оңтүстік-Шығыс Азиядағы GCash стиліндегі қолданбалар - және сіз таңдаған шлюз қалғанын шешеді.

RFID: флот менеджері драйверлерге карталарды таратады және қолданба төлемдерін бір-бірлеп өтеудің орнына ай сайынғы шот алады.

Қосу және зарядтау (ISO 15118): үйлесімді электр машиналары розеткаға қосылғанда автоматты түрде аутентификацияланады, экран мүлде тимейді - Солтүстік Америка желілері ең қатты итермелейтін әдіс.

OCPP 1.6j есеп айырысу: рұқсат беру, StartTransaction, StopTransaction және MeterValues ​​CPO серверіне ағыны, осылайша кіріс CSV қолмен экспорттаусыз сәйкестендіріледі.

95% ең жоғары тиімділік және IP54 корпусы машинаның табысын сақтайды: аз жылу жоғалуы, шаңның аз түсуі, қызмет көрсету сапарлары аз.

Техникалық сипаттамалар

Бұл құрылғыны Card-First және QR-First нарықтары орналастыратын жерде

Германия, Франция және Хорватиядағы жанармай құю станциялары мен ыңғайлы дүкендер, онда реттеушілер ашаның жанында жұмыс істейтін карта оқу құралын күтеді.

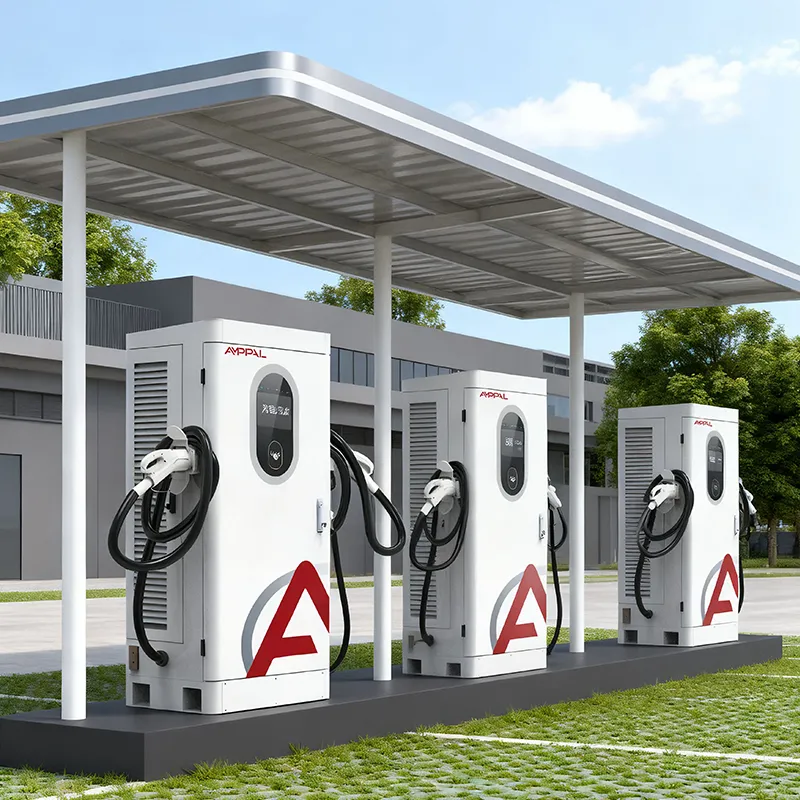

БАӘ мен Сауд Арабиясындағы сауда орталықтары мен қонақ үйлердің автотұрақтары, мұнда QR төлем әдеттер басым және 1620 мм шкаф стандартты шатырдың астына орналасады.

Таиланд, Вьетнам және Индонезиядағы курорттық тұрақ, әр сапарда басқа қолданбаны алып жүретін туристерге қызмет көрсетеді.

Жеңіл автопарк қоймалары - жеткізу фургондары мен таксилер - мұнда менеджерлер жүргізуші шығындарын талап етудің орнына RFID карталарын шығарады.

Муниципалды лоттар мен супермаркет шатырлары, мұнда бір машина болашақ Plug & Charge автокөліктерін жабдықты ауыстырмай қанағаттандыруы керек.

Қадамдық төлем ағыны

Сеанс ағымы: драйвер қосылып, RFID картасымен аутентификацияланады, қолданбаны сканерлеу, картаны түрту немесе Plug & Charge қол алысу, содан кейін зарядтағыш серверге қарсы OCPP Authorize қоңырауын іске қосады. Жауап иә болса, 300-1000 В тұрақты қуат терезесінің ішіндегі көліктің сұралған кернеуіне қуат пандулары және MeterValues ​​StopTransaction жазбаны жапқанша итеріледі.

Есеп айырысу таза болып қалады, себебі зарядтағыш ешқашан жалғыз баға береді - сіздің серверіңіз. Әр қосқышқа, уақыт терезесіне немесе пайдаланушылар тобына тарифтерді орнатасыз және құрылғы өлшенген кВт/сағ туралы есеп береді.

Сіздің жеке бағдарламалық жасақтамаңыз жоқ па? Ол қораптан тыс негізгі OCPP платформаларымен жұптасады және біздің инженерлер іске қосу кезінде сіздің АТ тобыңызды өрістер арқылы жүргізеді.

Файлдағы сертификаттар және әр пакетте не сынаймыз

Сертификаттар: CE, CB, TUV, UL және CCC - сұрау бойынша осы үлгіге байланыстырылған көшірмелер.

Жіберер алдында әрбір құрылғы модуль мен қосқыштың температурасы жазылған толық жүктемеде 48 сағат жұмыс істейді.

Қоршау үлгілері 96 сағаттық тұз шашатын камерада отырады және IP54 тексеруінен өтеді; жұмыс диапазоны -25С пен +50С.

EN IEC 61851-1:2019 және EN IEC 61851-23:2014 сәйкестік 13 қауіпсіздік функциясын қамтиды.

Есептеу әр партияда кездейсоқ үлгіде калибрлеу арқылы тексеріледі, сондықтан есептелген кВт/сағ өлшенген кВт/сағ. сәйкес келеді.

Құрылымның ішінде: катушкадан жәшікке дейін 8 қадам

1-қадам: FANUC роботтарымен ортақ желілерде 1,5 мм болаттан жасалған қоршауды CNC тесу, майыстыру және лазерлік кесу.

2-қадам: ұнтақты бояу және емдеу; салыстыру үшін сол партиядан тұзды спрей үлгісі алынады.

3-қадам: Айнымалы токтың кіріс кезеңі және жеке желілерге салынған тұрақты ток қуат модульдері - екеуі ешқашан араласпайды.

4-қадам: SiC модульдеріндегі, қосқыштардағы және картаны оқу құрылғысының корпусындағы кірісті тексеру.

5-қадам: Моментпен басқарылатын терминалдармен сымдар, содан кейін әрбір қосылыстағы визуалды QC өтеді.

6-қадам: 40C қоршаған орта журналында 48 сағаттық жану, өнімділік және байланыс тұрақтылығы.

7-қадам: Микробағдарламаның жарқылы, біздің серверге қарсы OCPP 1.6j сынағы және барлық төрт төлем жолындағы функционалдық сынақтар.

8-қадам: Орау, паллеттеу және жөнелту алдындағы фоторепортаж.

Өлшем бойынша нұсқаулық: бұл 60 кВт шкаф өз орнын тапқан кезде

AF-DC-60-Y-B-O-4-H сіздің сайтыңыз негізінен 400 В жолаушы EV-ді күткенде, 30-60 минуттық сеанстарды күткенде және сіздің басты бас ауруыңыз кіретін жүргізушілерден ақша жинау болса таңдаңыз. Бөлшек сауда, қонақжайлылық және шағын коммерциялық сайттар осы профильге сәйкес келеді және төрт төлем әдісі сеанстың аяқталуының ең көп таралған себебін жояды.

Егер сіздің сайтыңызда 20 минуттан аз уақыт ішінде айналуы керек 800 В такси жұмыс істейтін болса, бұл өнім сізге арналмаған - 120 кВт немесе 160 кВт қондырғысы әр шығанаққа көбірек пайда әкеледі. Бұл сонымен қатар терминал ұяшығын ешқашан пайдаланбайтын тек қолданбалы желі үшін қате таңдау.

Әлі шешесіз бе? Бізге елді, көлік қоспасын және эквайеріңізді айтыңыз, біз конфигурацияны ұсынамыз, соның ішінде алдын ала орнатылған карта оқу құралын жеткізу немесе терминалға арналған ұяшықты қалдыру.

Неліктен операторлар сатушы емес, бізге тапсырыс береді

Сіз басқа біреудің прейскурантына сілтеме жасайтын делдалмен емес, Юэциндегі өндірушімен келіссөздер жүргізесіз.

OEM/ODM: сіздің логотипіңіз, түсіңіз, алдын ала конфигурацияланған төлем қолданбаңыз - бір зауыттан аппараттық құрал, бағдарламалық құрал және брендинг.

Стандартты қондырғылар 15-20 жұмыс күні ішінде жеткізіледі; OEM топтамалары өнер туындылары мен сынақтар үшін 7-10 күн қосады.

Жаңа нарықтар үшін 1 бірліктен сынақ тапсырыстары; үлгі өзін дәлелдегеннен кейін контейнер деңгейіндегі баға белгілеу.

Қосалқы бөлшектер 2 жылдық кепілдік бойынша DHL/FedEx арқылы тасымалданады және қашықтан диагностика шот ұсыну пайдаланатын бірдей OCPP сілтемесін пайдаланады.

Орау, тиеу және онымен бірге жүретін құжаттар

Әрбір зарядтағыш экранның айналасында көбік бесігі бар және картаны оқу құрылғысы аймағына салынған фанера қорапшасында жүреді. Шкафтың салмағы шамамен 300 кг; жәшік 60-80 кг қосады, ал 40HQ орналасуға байланысты 10-14 жәшік алады.

Біз әдепкі бойынша FOB Ningbo немесе Shanghai жеткіземіз; CIF, CFR және DDP реттеуге болады. Паллет диаграммасы орау алдында экспедиторға жіберіледі.

Қорапта коммерциялық шот-фактура, орау тізімі, шығу сертификаты, CE/TUV көшірмелері және OCPP біріктіру нұсқаулығы бар.

Кепілдік, қосалқы бөлшектер және сіз оқуыңыз керек жақсы басып шығару

Бөлімшеде екі жыл. Төлем терминалы да қамтылғанын ескеріңіз - картаны оқу құралдары интеграторлар бөлігі болып табылады, олар көбінесе алып тасталды деп есептейді.

Ауыстыру бөлшектерін DHL немесе FedEx расталған шағымдан кейін екі күн ішінде шығарады; Еуропа әдетте оларды 3-5 жұмыс күнінде көреді.

Микробағдарлама және OCPP параметрлері желі сілтемесі арқылы қашықтан жаңартылады; Көптеген түзетулер сайтқа кіруді қажет етпейді.

Алғашқы орнатулар үшін бейнені іске қосу: сымдар, жерге қосу және серверлік жұптау техникпен тікелей тексерілді.

Жыл сайынғы техникалық қызмет көрсету: ауа сүзгілерін жылына екі рет тазалаңыз, айнымалы ток кіріс терминалдарын жылына бір рет айналдырыңыз, QR аймағын жапсырмалардан тазартыңыз.

Өріс ескертулері: Құрылғыдағы дұрыс және дұрыс емес

Қате: шкафты карта терминалы күндізгі күн сәулесі түсетіндей етіп орнату, содан кейін оқырманды кінәлау. Оң жақта: оны шатырдың астына қойыңыз; экран мен терминал оқылатын және салқын болады.

Қате: учаске трансформаторын дәнекерлеу машиналарымен және компрессорлармен бөлісу. Оң жақта: зарядтағышқа өз сөндіргішін беріңіз және енгізуді AC380V +-15% ішінде сақтаңыз, бұл кең ауқымды дизайн шыдайды.

Қате: QR кодының үстіне стикер қалдыру. Оң жақта: сканерлеу аймағын апта сайын тексеріңіз - өлі QR сынған кабельге қарағанда көбірек сеанстарды өлтіреді.

Қате: бір микробағдарламаны жаңарту сәтсіз болғандықтан желі штепсельінен тарту. Оң жақ: алдымен бізге қоңырау шалыңыз; жаңарту мәселелерінің көпшілігі OCPP сілтемесі арқылы бірнеше минут ішінде кері қайтарылады.

Қате: Plug & Charge әр EV-де жұмыс істейді деп болжау. Оң жақта: оған ISO 15118 стандартына сай көлік және қосылған сервер қажет; RFID және карта әмбебап резерв болып қала береді.

Үш сатып алушы, үш нарық, нақты кері байланыс

Хорватиядағы жанармай сатушысы 2025 жылдың наурыз айында екі магистраль алаңында AF-DC-60-Y-B-O-4-H құрылғыларына тек қолданбаға арналған үш зарядтағышты ауыстырды. Бір ай ішінде карта төлемдері сеанстардың нөлден 40%-ға дейін өсті, ал олардың есепшісі сәйкес электрондық кестелердің орнына есеп айырысу есептерін серверден алады. Олардың шағымы: 7 дюймдік экран жазда саусақ іздерін жылдам жинайды.

Дубайдағы қонақ үйлер тобы негізінен QR төлеміне сүйенетін екі мүлікке сегіз блок орнатты. Қабылдау бөлімі RFID карталарын қызметкерлердің көліктері үшін пайдалы деп тапты. Техникалық қызмет көрсету жөніндегі супервайзер шкафтың орнын ауыстыру қиын екенін атап өтеді - бетон құйылғанға дейін орынды жоспарлаңыз.

Малайзиядағы такси кооперативі өз депосында RFID флот карталарымен алты бірлік жұмыс істейді. Орташа сеанс 400 В таксилерде 42 минутты құрайды және кірісті салыстыру апта сайынғыдан нақты уақытқа көшті. Қиындық: драйверлер түнде сеанстың соңындағы дыбыс сигналын тым қатты деп тапты, оператор оны артқы жақтан түсірді.

Жиі қойылатын сұрақтар

С: Бұл зарядтағыш әрбір Еуропа елінде карта төлемдерін қабылдай ала ма?

A: Кабинет ЕО желілерінде қолданылатын стандартты төлем терминалдарын қабылдайды; жергілікті ережелерді сақтау (мысалы, Германияның калибрлеу заңы) сіз онымен жұптастырылған терминалға және эквайерге байланысты. Біз сізге үйлесімді үлгіні таңдауға көмектесеміз.

С: Plug & Charge қораптан тыс жұмыс істей ме?

A: Аппараттық құрал ISO 15118 стандартын қолдайды, бірақ Plug & Charge сонымен қатар серверде қосылған келісімшарт сертификаты және үйлесімді көлік қажет. Жеткізу алдында зертханалық зарядтағышымызда қол алысуды сынаймыз.

С: Мұны бар OCPP платформасына қалай қосуға болады?

A: 7 дюймдік экран параметрлерінде немесе веб-құрал арқылы сервер URL мекенжайын және тіркелгі деректерін орнатыңыз; зарядтағыш Ethernet, 4G немесе WiFi арқылы OCPP 1.6j қолдайды. Көптеген платформалар оны бірнеше минут ішінде таниды.

С: Жүргізушілер STC Pay немесе GCash сияқты жергілікті QR қолданбаларымен төлей алады ма?

Ж: Иә - QR төлемдері сіздің төлем шлюзіңіз арқылы өңделеді; зарядтағыш провайдер жасайтын QR кодын көрсетеді. Біз сіздің командаңызбен шлюздің соңғы нүктесін конфигурациялаймыз.

С: Төлем қадамында сеанс сәтсіз аяқталса ше?

A: Зарядтағыш аутентификация әрекетін және сәтсіздік кодын тіркейді. Көптеген сәтсіздіктер мерзімі өтіп кеткен RFID картасы немесе нашар суреттелген QR - екеуі де транзакция журналында көрінеді.

С: Бос емес орын үшін 60 кВт жеткілікті ме?

A: 30-60 минуттық сеанстары бар бөлшек сауда және қонақ үй сайттары үшін, иә. Бір шығанақ үшін күніне 8-10 көліктен жоғары кезек күтсеңіз, жоғары қуатты модельді немесе екінші блокты қарастырыңыз.

С: Сіз бұл үлгіні таңдамалы түстермен немесе логотиптермен ұсынасыз ба?

A: Иә, OEM бренді стандартты болып табылады - ұнтақ пальто түсі, логотипі және қолданба атауының барлығын теңшеуге болады; жеткізу уақыты шамамен 7-10 жұмыс күнін қосады.

С: Зауыттық баға белгілеуге ең аз тапсырыс қандай?

A: Сынақ тапсырыстары стандартты баға бойынша 1 бірліктен басталады; контейнерлік тапсырыстар (10+ бірлік) көтерме бағаны ашады. Ағымдағы бағалар тізімін сұраңыз.
