Теңшелген EV зарядтау шешімдеріне арналған OEM Split-Type DC зарядтағыштары

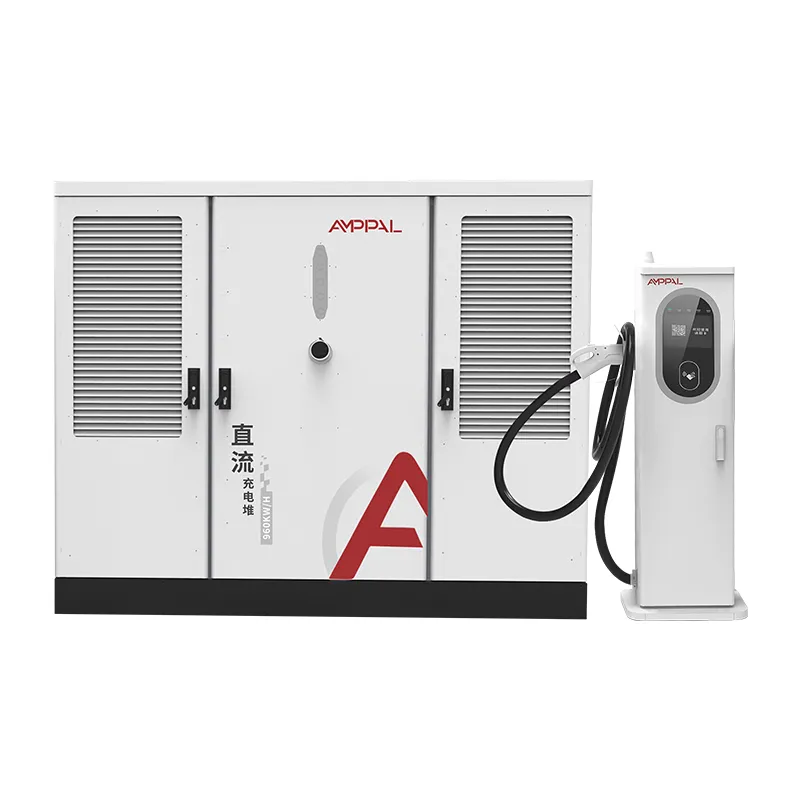

Электрлік көлікті қабылдау қоғамдық желілерде, автопарк қоймаларында және коммерциялық мүліктерде жылдамдайтындықтан, зарядтау инфрақұрылымының физикалық шектеулері бұрынғыдан да көбірек тексеріледі.Бөлінген түрдегі тұрақты ток зарядтағыштарқуатты түрлендіру шкафын диспенсер бөлігінен бөлетін ерекше инженерлік тәсілді білдіреді. Бұл конфигурация орнатушыларға зарядтау нүктесін ықшам, тыныш және қызмет көрсетуге оңай сақтай отырып, ауыр, жылу шығаратын электроникаларды жалпыға ортақ жерлерден алыс орналастыруға мүмкіндік береді. AMPPAL бұл архитектураны талап етілетін коммерциялық орталар үшін жоғары қуат шығысын, икемді орналастыруды және сенімді байланысты теңестіретін өнім тобына айналдырды.

Электрлік көлікті зарядтау нарығы қарапайым айнымалы ток қабырға қораптарынан асып түсті. Жоғары қуатты тұрақты токпен зарядтау енді қатал ауа райына, жиі кабельді өңдеуге және тәулік бойы жұмыс істеуге төтеп бере отырып, үздіксіз 120 кВт-тан 360 кВт-қа дейін жеткізе алатын жабдықты қажет етеді. Бөлінген типті дизайн бұған екі функционалды блокты оқшаулау арқылы қол жеткізеді: қуат шкафы және диспенсер. Қуат шкафында айнымалы ток кіріс қорғанысы, түзеткіш модульдер, тұрақты ток шинасын тарату және негізгі контроллер бар. Диспенсерде зарядтау кабелі, қосқыш, пайдаланушы экраны, RFID оқу құралы және апаттық тоқтату бар. Олардың арасында қуат пен басқару сигналдарын бөлек ұстайтын экрандалған тұрақты ток шинасы өтеді. AMPPAL осы элементтердің барлығын өз ішінде құрастырып, өнімнің толық ассортименті бойынша үйлесімділікті қамтамасыз етеді.

AMPPAL бөлінетін түрдегі тұрақты ток зарядтағыштар: техникалық терең сүңгу және қолдану параметрлері

AMPPAL сплит типті тұрақты ток жүйелері магистральдық қызмет көрсету алаңдары, автопарк деполары, әуежайдың тұрақ құрылымдары және бөлшек сауда зарядтау тораптары сияқты жоғары пайдалану орталарына арналған. Өнім желісі төрт негізгі қуат рейтингін қамтиды, олардың әрқайсысы әртүрлі торап қуатының қолжетімділігі мен көлік өткізу қабілеті талаптарына қызмет көрсетуге арналған. Келесі бөлімдер серияларды анықтайтын электрлік, механикалық және байланыс сипаттамаларын егжей-тегжейлі сипаттайды.

Негізгі электр техникалық сипаттамалары

• Кіріс кернеу диапазоны: 380–480 В айнымалы ток ±15%, үш фазалы, 50/60 Гц
• Кіріс қуат коэффициенті: толық жүктеме кезінде ≥0,99
• Жалпы гармоникалық бұрмалау (THD): номиналды кіріс кернеуінде ≤5%
• Шығу кернеуінің диапазоны: 200–1000 В тұрақты ток, 400 В және 800 В батарея платформалары үшін жарамды
• Шығу тогы: бір диспенсерге үздіксіз 0–250 А, 240 кВт және 360 кВт конфигурацияларында қосымша 500 А сұйық салқындатқыш шығыстары бар
• Кернеу дәлдігі: толық шығыс диапазонында ±0,5%
• Ток дәлдігі: 30 А жоғары шығыс токтар үшін ±1%
• Күту режиміндегі қуатты тұтыну: диспенсер үшін ≤25 Вт, қуат шкафы үшін ≤50 Вт
• Ең жоғары тиімділік: модуль конфигурациясына және қоршаған орта температурасына байланысты ≥95,5%
• Қуат модулінің тиімділігі: жарты жүктеме кезінде ≥96%, толық жүктемеде ≥95%
• Қуатты бөлісу түйіршіктігі: бір шкафқа қосылған диспенсерлер арасындағы 12,5 кВт қадам
• Тұрақты шинаның кернеуінің төмендеуін өтеу: кабель ұзындығы мен ток негізінде автоматты

Бөлінген түрдегі тұрақты ток зарядтағыш сериясының параметрлер кестесі

Механикалық және орнату параметрлері

• Қуат шкафының өлшемдері (H×W×D): ASDC120 үшін 1800 мм × 800 мм × 600 мм; ASDC180, ASDC240 және ASDC360 үшін 2000 мм × 900 мм × 800 мм
• Диспенсердің өлшемдері (H×W×D): 1650 мм × 500 мм × 260 мм
• Қуат шкафының салмағы: қуат көрсеткіші мен модуль санына байланысты 350 кг-нан 680 кг-ға дейін
• Диспенсердің салмағы: кабель ұзындығына және салқындату опциясына байланысты 65 кг-нан 120 кг-ға дейін
• Монтаждау: шкаф пен диспенсерге арналған якорь болттары бар едендік; қабырғаға орнатылатын диспенсер опциясы қолжетімді
• Қуат шкафынан диспенсерге дейінгі кабель ұзындығы: AMPPAL экрандалған тұрақты ток шинасы кабельдерін пайдалану арқылы 5 м-ден 100 м-ге дейін
• Диспенсердің зарядтау кабелінің ұзындығы: 3,5 м, 5 м немесе 7,5 м; сұйық салқындату мүмкіндігі бар ұзағырақ кабельдер
• Шу деңгейі: қуат шкафы үшін 1 м-де ≤65 дБ(А); Диспенсер үшін ≤55 дБ(А).
• Вандалға қарсылық: диспенсердің алдыңғы панеліндегі IK10 және авариялық тоқтату түймесі
• Негізге қойылатын талаптар: ең аз қысу беріктігі 25 Н/мм² болатын тегіс бетон төсемі

Қорғау, қауіпсіздік және байланыс мүмкіндіктері

• Кіріс қорғанысы: асқын кернеу, төмен кернеу, фазалық жоғалту, асқын ток, 40 кА номиналды 2 типті асқын кернеуден қорғау
• Шығу қорғанысы: артық ток, қысқа тұйықталу, асқын кернеу, кері полярлықты анықтау, оқшаулауды бақылау
• Жерге тұйықталудан қорғау: IEC 61851-1 сәйкес айнымалы ток 30 мА және тұрақты токтың 6 мА қалдық тогын бақылау
• Температураны бақылау: қуат модульдеріндегі тәуелсіз сенсорлар, қуат шкафы, диспенсер, қосқыш контактілері және сұйық салқындату контуры
• Апаттық тоқтату: әрбір диспенсердегі физикалық түйме және басқару жүйесі арқылы қашықтан тоқтату
• Пайдаланушы аутентификациясы: RFID, NFC, мобильді қосымшаның QR коды, қосымша несие картасын оқу құрылғысы
• Дисплей: 10,1 дюймдік өнеркәсіптік деңгейдегі түрлі-түсті сенсорлық экран, жарқырауға қарсы жабыны және қолғапқа ыңғайлы жауап береді.
• Желіге қосылу мүмкіндігі: Ethernet, 4G LTE, Wi-Fi, артық ұялы байланыстар үшін қосымша қос SIM
• Backend интеграциясы: OCPP 1.6J/2.0.1, OpenADR, Modbus TCP, қосымша ISO 15118 Plug & Charge
• Микробағдарламаны жаңарту: AMPPAL бұлттық платформасы немесе жергілікті USB арқылы әуе арқылы
• Диагностика: қате туралы қашықтан есеп беру, іске қосу кезінде өзін-өзі тексеру, уақыт белгісімен 100 000 жазбаға дейін оқиғалар журналын сақтау
• Киберқауіпсіздік: TLS 1.3 шифрлауы, конфигурацияланатын брандмауэр ережелері, қауіпсіз жүктеу және қол қойылған микробағдарлама пакеттері

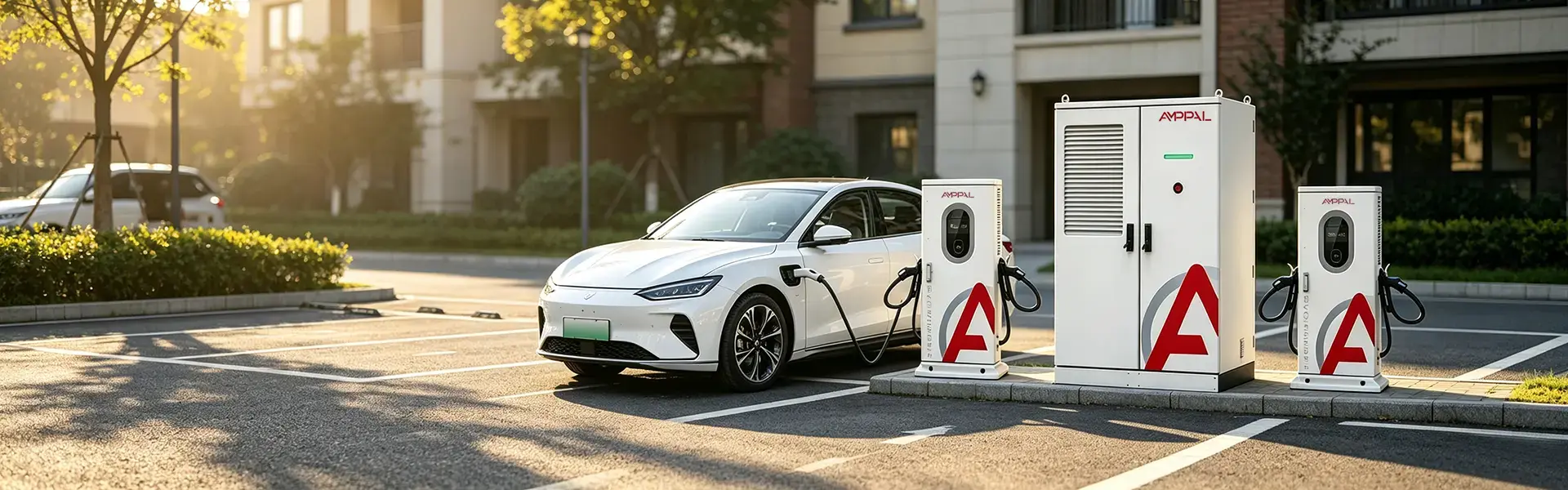

Бөлінген типті архитектураға арналған жалпы орналастыру сценарийлері

• Жанармай құю аралдарында шектеулі орыны және визуалды брендингке қатаң талаптары бар магистральдық қызмет көрсету аймақтары
• Бірыңғай қондырғылардан жылуды қабылдау желдету мүмкіндігімен шектелген жерасты автотұрақтары
• Негізгі электр бөлмесінің жанында орналасқан орталық қуат шкафынан қоректенетін бірнеше диспенсері бар флот қоймалары
• Сауда орталықтары мен қонақжайлылық орындары, онда көпшілікке арналған жабдықтар жинақы және тыныш болуы керек
• Механикалық бөлмелерде қуат шкафтарын орнатуға болатын және біртіндеп қосылатын диспенсерлерді орнатуға болатын қуатты жаңартудан өтіп жатқан бар учаскелер
• Сезімтал электроника тоттандыратын немесе шаңды ауадан алыстау пайдалы болатын жағалаудағы немесе өндірістік орталар

Бөлінетін түрдегі тұрақты ток зарядтағыштары туралы жиі қойылатын сұрақтар

Бөлінген түрдегі тұрақты ток зарядтағыш дегеніміз не және оның барлығы бір құрылғыдан қандай айырмашылығы бар?

Бөлінген түрдегі тұрақты ток зарядтау құрылғысы қуатты түрлендіру электроникасын диспенсер интерфейсінен бөледі. Барлығы бір құрылғыда түзеткіштер, қуат модульдері, салқындату жабдығы және пайдаланушы интерфейсі үлкен, ауыр және жылуды қажет ететін бір корпусты бөліседі. Бөлінетін жүйеде қуат шкафында айнымалы токтан тұрақты токқа түрлендіру модульдері мен негізгі қорғаныс құрылғылары орналасады, ал диспенсерде зарядтау кабелі, қосқыш, экран және төлемді оқу құралы бар. Экранды тұрақты ток шинасы екеуін қосады. Бұл дизайн көлемді қуат шкафын механикалық бөлмеге, қабырғаның артына немесе азырақ көрінетін жерге орнатуға мүмкіндік береді, бұл тұрақ орнында жұқа диспенсерді қалдырады. Бөлу сонымен қатар салқындатуды жеңілдетеді, пайдаланушылар маңындағы шуды азайтады және бір қуат шкафына бірнеше диспенсерге қызмет көрсетуге мүмкіндік береді.

Сайттың қандай жағдайлары барлығы бір зарядтағышқа қарағанда AMPPAL бөлінген түрдегі тұрақты ток зарядтағыштарына қолайлы?

Орнату аймағында шектеулі желдету, қатаң шу шектеулері немесе эстетикалық шектеулер болған кезде AMPPAL бөлінген түрдегі тұрақты ток зарядтағыштарына артықшылық беріледі. Жер асты автотұрақтарында жиі қуатты барлығы бір құрылғыдан жылуды тарату үшін жеткілікті ауа ағыны жетіспейді, сондықтан қуат шкафын желдетілетін қызметтік бөлмеге орналастыру мәселені шешеді. Зарядтау нүктесі ауа-райына, тұз спрейіне немесе вандализмге ұшырайтын орындар сезімтал компоненттері азырақ кішірек диспенсерді пайдаланады. Тұрақ орындарының қатарында бірнеше зарядтау нүктелерін қажет ететін сайттар бірнеше диспенсерлерді бір орталық қуат шкафына қосу арқылы жалпы шығынды азайта алады. Сонымен қатар, электрлік бөлмеден автотұраққа дейін ұзын кабель өтетін кез келген орын электр желісінің өзара байланысын жылжытпай қуатты тиімді бағыттау үшін бөлінген архитектураны пайдалана алады.

Қуат шкафы диспенсерге қалай қосылған және кабельдің қандай ұзындықтарына қолдау көрсетіледі?

AMPPAL бөлінген түрдегі тұрақты ток зарядтағыштары қуат шкафы мен әрбір диспенсер арасындағы тұрақты тұрақты ток шинасы қосылымын пайдаланады. Қосылым екі тұрақты ток өткізгішінен, қорғағыш жерге өткізгіштен және басқару және күй сигналдарына арналған байланыс кабелінен тұрады. Стандартты конфигурация 100 метрге дейінгі қашықтықты қолдайды, бұл қуат шкафын нақты зарядтау нүктесінен алыс орналастыруға мүмкіндік береді. Ұзақ жұмыс істеу үшін AMPPAL инженериясы кернеудің төмендеуіне және жылу шектеулеріне негізделген кабель өлшемін бағалай алады. Тұрақты ток шинасы кабельдері электромагниттік кедергілерді азайту үшін экрандалған және сыртқы немесе ішкі орнату үшін есептелген. Екі жағындағы қосқыштар арнайы құралдарсыз жылдам орнатуға және техникалық қызмет көрсетуге мүмкіндік беретін кілтті өнеркәсіптік штепсельдер болып табылады. Барлық кабельдер 5 м, 10 м, 20 м, 50 м және 100 м алдын ала құрастырылған ұзындықтарда қол жетімді, тапсырыс бойынша ұзындықтары қол жетімді.

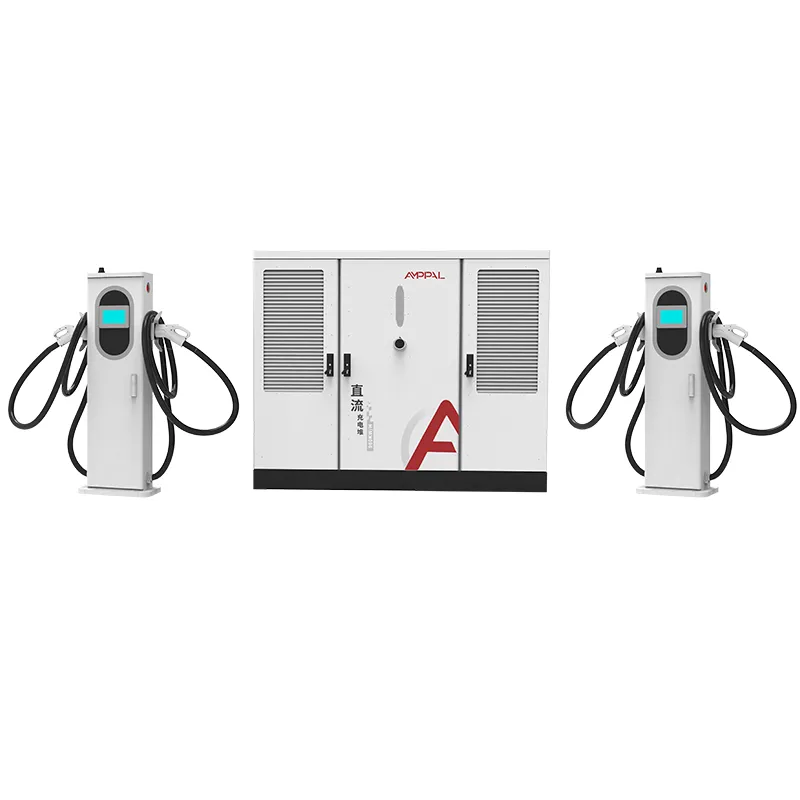

Бір қуат шкафы бір уақытта бірнеше диспенсерге қызмет көрсете ала ма?

Иә. Бөлінген типті архитектура қуатты динамикалық бөлісуге арналған. Бір AMPPAL қуат шкафы үлгіге байланысты екі, үш немесе кейбір конфигурацияларда төрт диспенсерге дейін қолдау көрсете алады. Жүйе қосылған көліктер санына және олардың аккумулятор күйіне негізделген қолжетімді қуатты ақылды түрде бөледі. Мысалы, екі диспенсері бар 240 кВт қуат шкафы тек бір диспенсер белсенді болса, бір көлікке 240 кВт жеткізе алады. Екі көлік зарядталып жатқанда, жүйе қуатты біркелкі бөле алады немесе бірінші келген – бірінші қызмет көрсетіледі, ең жоғары заряд күйі немесе VIP пайдаланушы күйі сияқты конфигурацияланатын саясат негізінде бір көлікке басымдық бере алады. Бұл қуатты бөлісу инфрақұрылымның құнын төмендетеді және жоғары ағындағы электр қызметін пайдалануды жақсартады.

Бөлінген архитектура техникалық қызмет көрсетудің қандай артықшылықтарын береді?

Бөлінген архитектура қызмет көрсету мүмкіндігін тікелей жақсартады. Қуат модульдері, контакторлар және салқындату желдеткіштері орталық қуат шкафында орналасқан, сондықтан техниктер жөндеу жұмыстарын тұтынушыға қарайтын жерлерге кірмей немесе тұрақ орындарын бөгемей-ақ орындай алады. Диспенсерде белсенді құрамдас бөліктер аз, бұл зарядтау нүктесінде өріс ақауларының ықтималдығын төмендетеді. Егер диспенсер көліктің соғуы немесе бұзақылық салдарынан зақымдалса, ауыстыруды бүкіл қуат шкафын ажыратпай-ақ аяқтауға болады. AMPPAL сонымен қатар жұмыс істемейтін модульді ауыстыруға мүмкіндік беретін, жүйенің қалған бөлігі төмендетілген қуатта жұмысын жалғастыра отырып, жұмыс істеп тұрған кезде ауыстырылатын қуат модульдері бар қуат шкафын жобалайды. Қашықтан диагностика техникалық маман келгенге дейін ақаулық кодтарын анықтайды, бұл жөндеудің орташа уақытын қысқартады. Қосалқы бөлшектер қорын әр тұрақта емес, қуат шкафының орналасқан жерінде біріктіруге болады.

AMPPAL бөлінген түрдегі тұрақты ток зарядтау құрылғылары CCS1, CCS2, CHAdeMO және GB/T қосқыштарымен үйлесімді ме?

AMPPALбөлінген түрдегі тұрақты ток зарядтағыштары CCS1, CCS2, CHAdeMO және GB/T қосқыш конфигурацияларымен қол жетімді. Солтүстік Америкаға арналған стандартты ұсынысқа CCS1 кіреді, ал Еуропа, Таяу Шығыс және Азия-Тынық мұхиты аймақтары әдетте CCS2-ні пайдаланады. CHAdeMO ескі көліктер үшін, әсіресе Жапонияда және Еуропаның кейбір бөліктерінде қолжетімді болып қалады. GB/T Қытай нарығына және оны қажет ететін экспорттық жобаларға ұсынылады. Диспенсерді зауытта бір немесе екі қосқышпен конфигурациялауға болады. Қос қосқышты диспенсер аймақтық талаптарға байланысты CCS және CHAdeMO немесе CCS1 және CCS2 біріктіруі мүмкін. Қосқыш түрі қуат шкафының дизайнына әсер етпейді, сондықтан AMPPAL сплит-типті жүйесін диспенсерді ауыстыру немесе кабель жинағын өзгерту арқылы басқа аймақта қайта орналастыруға болады. Барлық қосқыштар IEC 62196, ISO 15118 және CHAdeMO 2.0 сипаттамаларына сәйкес келеді.

Қоршаған ортаның жоғары температурасында және сұйықтықпен салқындатылған кабельдерде термиялық басқару қалай жүзеге асырылады?

AMPPAL бөлінген түрдегі тұрақты ток зарядтағыштары үш деңгейлі жылуды басқару тәсілін пайдаланады. Біріншіден, қуат шкафы температурамен басқарылатын желдеткіш жылдамдығымен жоғары көлемді мәжбүрлі ауаны салқындатуды пайдаланады. Ауа қабылдау сүзгілері шаң мен қоқыстың енуіне жол бермейді, ал ішкі ауа қалқандары қуат модульдерінің салқындату жолын басқару электроникасынан бөледі. Екіншіден, қуат модульдері жеке бақыланады және кіріс ауа температурасы 45°C-тан асса, жүйе 55°C-қа дейін қауіпсіз жұмысты сақтай отырып, әдепті түрде тоқтатылады. Үшіншіден, 500 А шығысы бар конфигурациялар үшін диспенсердің зарядтау кабелі мен қосқышы жабық контурлы сұйық салқындату жүйесін пайдаланады. Салқындату сұйықтығы диспенсер ішіндегі салқындату құрылғысынан кабель мен қосқыш арқылы айналады, жылуды тікелей контакт интерфейсінде жояды. Бұл IEC 61851-23 стандартымен анықталған ең жоғары қауіпсіз температура шектерінен аспай үздіксіз жоғары токпен зарядтауға мүмкіндік береді. Сұйық салқындату қондырғысы тығыздалған және қалыпты жұмыс кезінде өрісті толтыруды қажет етпейді; салқындатқыштың деңгейі мен температурасы қашықтан бақыланады.

Қандай байланыс протоколдарына және серверлік интеграцияға қолдау көрсетіледі?

AMPPAL бөлінген түрдегі тұрақты ток зарядтағыштары стандарт ретінде OCPP 1.6J және OCPP 2.0.1 қолдайды, бұл барлық негізгі зарядтау желісін басқару жүйелерімен біріктіруге мүмкіндік береді. Modbus TCP ғимарат энергиясын басқару және өнеркәсіптік автоматтандыру интеграциясы үшін қол жетімді. 240 кВт және 360 кВт шығыстары бар үлгілер сонымен қатар CCS коннекторларында Plug & Charge функциясын қоса, ISO 15118 аппараттық құралға дайын функционалдығын қолдайды. Торға біріктіру үшін зарядтағыштар OpenADR арқылы сұранысқа жауап беру сигналдарына жауап бере алады және ғимараттың қуат қолжетімділігіне негізделген жергілікті жүктемені басқаруды жүзеге асыра алады. Желілік қосылым опцияларына Ethernet, 4G LTE және Wi-Fi кіреді, қосымша мобильді қосылымдар үшін қос SIM қолдауы бар. AMPPAL бұлттық платформасы қашықтан бақылауды, микробағдарлама жаңартуларын, қуат есебін және пайдаланушыны басқаруды қамтамасыз етеді. Барлық байланыс интерфейстері қуат шкафында орналасқан және шифрланған протоколдар мен конфигурацияланатын брандмауэр ережелері арқылы рұқсатсыз кіруден қорғалған.
