Үлкен зарядтау концентраторларына арналған 600 кВт бөлінетін тұрақты тұрақты ток ультра жылдам электр зарядтау жүйесі

Бөлінген типті архитектура: шкафты бөлетін нәрсе сізді шынымен сатып алады

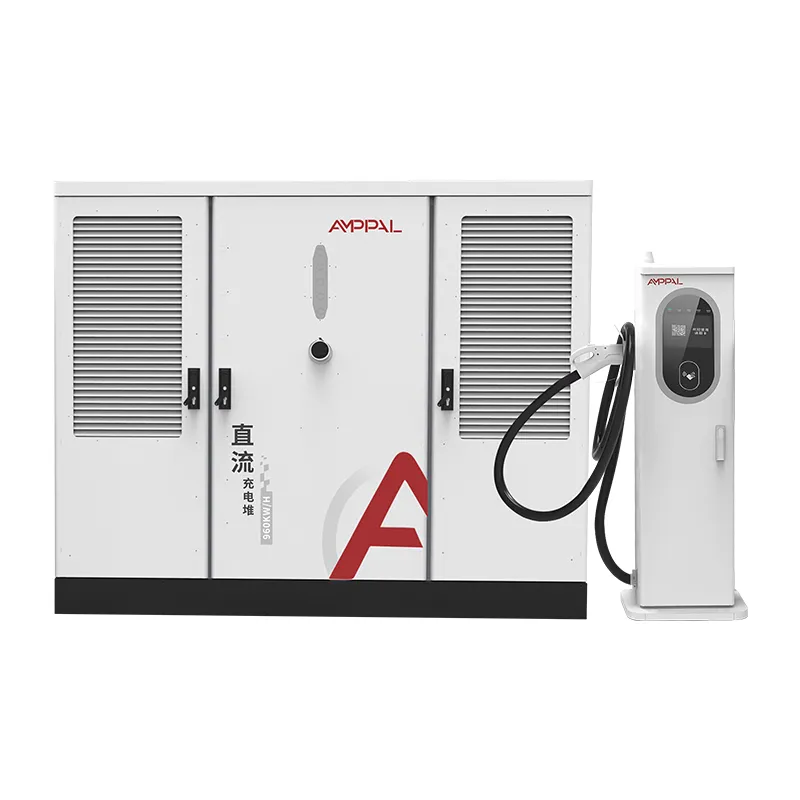

Зарядтау орындарының көпшілігі артқа қарай орналастырылған: ең ауыр, ең шулы жабдық автотұрақ алаңының ортасында, көліктердің жанында тұрады. Бөлінген жүйе мұны өзгертеді. 2200 x 1800 x 1000 мм қуат шкафы, айнымалы токтан тұрақты токқа түрлендіруді жүзеге асыратын және 65 дБ желдеткіш шуын тасымалдайтын бөлік бұрышқа, қызметтік бөлмеге немесе қоршаудың артына кіреді. Көліктің қасында тек терминал, кабель мен қосқышы бар 1517 x 650 x 300 мм диспенсер ғана орналасқан.

Бұл бөлу қарапайым болып көрінеді, бірақ ол станцияның қалай салынғаны мен жұмыс істейтіні туралы барлығын дерлік өзгертеді. Ауыр кіріс кабельдері шкафқа бір рет өтеді; әрбір терминалға тұрақты ток беру қысқа және шығанақ астынан оңай бағытталады. Пәтер иелерімен еден алаңы туралы дауласуды доғарасыз, өйткені ғимараттағы ең қымбат шаршы метрлер көліктің астындағылар.

600 кВт сплит жүйесінің негізгі артықшылықтары

Алты практикалық айырмашылық бұл орналасуды біріктірілген 600 кВт шкафтан бөледі және олардың ешқайсысы косметикалық емес.

Шкафты орналастыру тегін: қуат блогын машина бөлмесіне, қоршалған бұрышқа немесе шатырдың астына қойыңыз, ал терминал бұғаздың жанындағы кішкене патчты ғана алады.

Өсу шкафтарды емес, терминалдарды қосуды білдіреді. 4 мылтықтан басталатын сайт бір шкафты пайдаланып 8 немесе 12-ге ауыса алады, себебі қуат пулы мен розетка саны тәуелсіз шешімдер болып табылады.

Ақаулы диспенсер станцияны емес, бір орынды тоқтатады. Басқа қарулар зарядталып жатқанда, терминалды шамамен 30 минут ішінде ауыстырыңыз.

Жылу мен шу жолаушылар аймағын тастайды. Жанкүйерлер шкафпен бірге тұрады, сондықтан жүргізушілер тыныш күтеді.

Кабельдер қысқа болып қалады. Шкаф пен терминал арасындағы тұрақты ток байланысы бүкіл лот үшін емес, шығанақ үшін өлшенеді, бұл бір дүңгіршектің орнатылған құнын төмендетеді.

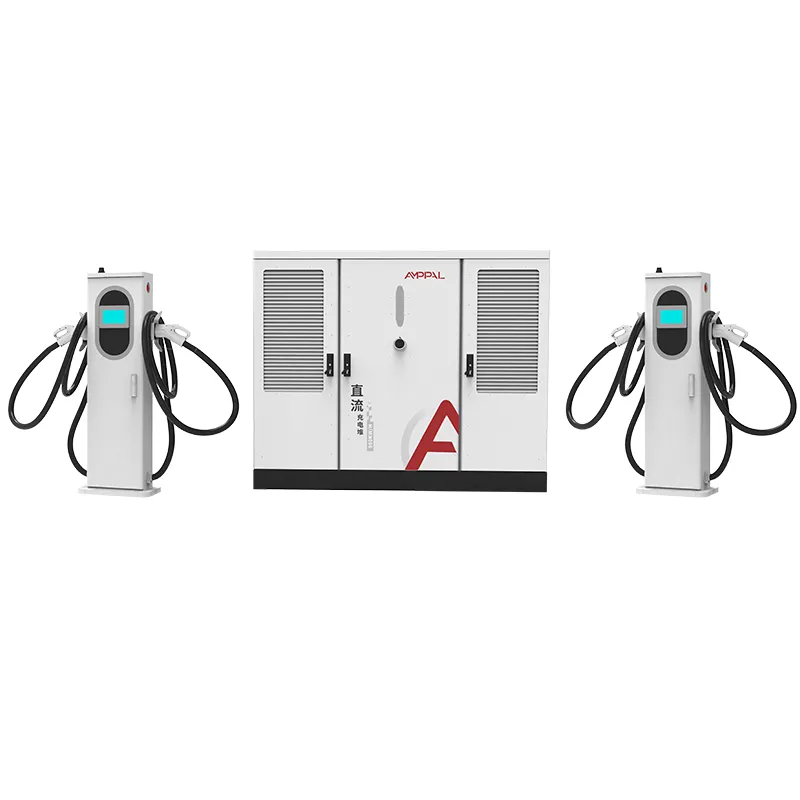

Бір шкаф, 2-ден 16-ға дейін мылтық. Терминал саны тапсырыс уақытында таңдалады және кейінірек өзгертіледі, сондықтан сіздің қуат инвестицияңыз бүгінгі трафикке құлыпталмайды.

Техникалық сипаттамалар

Мұнда 600 кВт сплит жүйесі өз орнын алады

Автобустар немесе жүк көліктері қатарға тұрақтайтын автопарк қоймалары және қуат бөлмесі артқы қабырғаға отыра алады.

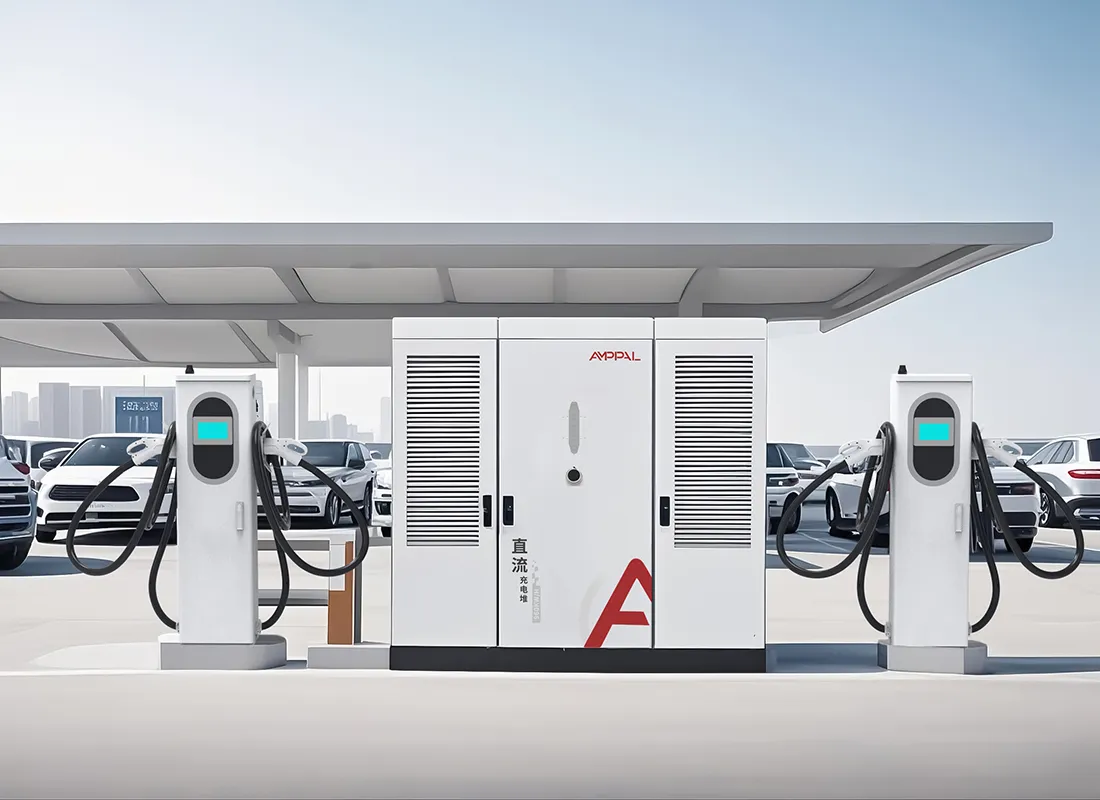

Дүңгіршектің жанындағы бос орын шкафтың ізінен артық болатын тас жол алаңдары.

Жанармай құю станциясының конверсиясы, онда шатыр құрылымы бар, бірақ дүңгіршек бөлмесі жалғыз жабық орын болып табылады.

Шу шектеулері бар қалалық сайттар: терминал үнсіз және шулы жабдық үйлерден алыс жерде.

Көпқабатты автотұрақтар, онда бірінші қабат көліктерге арналған және кабинет қызмет көрсету дәлізінде тұрады.

Қуат шкафы мен терминалдар қалай жұмыс істейді

Шкафтың ішінде түзеткіш модульдер AC480V ±10% кірісті 300-1000VDC тұрақты қуат шинасына түрлендіреді. Шкаф жағындағы контроллер тұрақты ток желісі арқылы әрбір терминалмен сөйлеседі және нақты уақыт режимінде әрбір белсенді зеңбірек 600 кВт қанша алатынын шешеді.

Терминалдар әдейі қарапайым: олар қосқышты, кабельді басқаруды, төлемді немесе OCPP қол алысуды және сұйықтықпен салқындатылған нұсқада 600A номиналды салқындату циклін ұстайды. Барлау кабинетте тұратындықтан, алаңды 250А ауамен салқындатылған терминалдардан 600А сұйық салқындатқышқа дейін жаңарту жаңа қуат блогын қажет етпейді.

Көлік ішке кіргенде, жүйе оның кернеу сұрауын оқиды, қуатты бөледі және көтеріледі. Сеанс аяқталғанда, 600 кВт пулының бір бөлігі секунд ішінде келесі көлікке жіберіледі. OCPP 1.6 немесе 2.0 станциялары бүкіл сайтты қашықтан бақылап, жабуға болады.

Сертификаттау және сапаны қамтамасыз ету

AF-DC-600 сериясы біздің Юэцин зауытынан Солтүстік Америка жобалары сұрайтын сертификаттармен, әрбір құрылғы орау алдында қайталанатын сынақтармен расталады.

UL 2202-2022 EV зарядтау жүйесінің жабдықтарына және UL 2231-2 персоналды қорғау жүйесіне; екеуі де құрылғы жапсырмасында көрсетіледі.

Үлгіленген қоршаулардағы шаң мен су ағыны сынақтары арқылы тексерілген IP54 кіруден қорғау.

Жағалау учаскелері үшін шкафтар мен терминалдардың корпустарына 96 сағаттық тұз шашу.

Әрбір шкаф қорапқа салар алдында толық жүктемелі күйдіруді жүргізеді; сынақ жазбалары сериялық нөмір бойынша сақталады.

CE, CB және TUV белгілері оларды пайдаланатын нарықтарды қамтиды, сондықтан бір өндіріс желісі 40+ елге қызмет көрсетеді.

AF-DC-600 сериясын қалай жинаймыз

1-қадам. Болат катушкалар CNC мұнара пресстерінде кесіліп, тесіледі, содан кейін профильдер талап ететін жерде лазермен кесіледі.

2-қадам. FANUC робот тұтқалары шкафтың жақтауын және терминал қоршауларын жоғары көлемді экспорттау қондырғылары үшін пайдаланылатын сызықтарға дәнекерлейді.

Қадам 3. TRUMPF майыстыру машиналары панельдерді бүктейді; корпустар ұнтақпен қапталған және пеште өңделеді.

4-қадам. Айнымалы токтың құрамдас бөліктері, ажыратқыштар, контакторлар және тарату арнайы айнымалы ток құрастыру желісінде өткізіледі.

5-қадам. Түзеткіш модульдер мен контроллер тұрақты ток желісіне орнатылады, айнымалы токтың ластануын болдырмау үшін айнымалы ток жұмысынан бөлек сақталады.

6-қадам. Әрбір шкаф резистивті жүктеме банкіне толық 600 кВт жүктеледі және тиімділікке, қуат коэффициентіне және толқындылыққа тексеріледі.

7-қадам. Құрылғылар циклдік жүктемелермен 48 сағаттық күйіп кетеді; ақаулар жөнелтілмейді, қайта өңделеді және қайта сыналады.

8-қадам. Қорытынды тексеру қорапқа салу алдында моментті, кабель бағытын, белгілерді және сериялық жазбаларды тексереді.

Сплит жүйе сіздің сайтыңыз үшін дұрыс орналасу ма?

Егер сіз өсуді жоспарласаңыз, тұрақ орны құнды болса немесе шу мен жылуды оқшаулау қажет болса, бөлуді таңдаңыз. Егер сіздің қызметтік бөлмеңіз 2200 мм биіктіктегі шкафты ала алатын болса және сайтта тұрақты ток беру үшін жол болса, оны таңдаңыз.

Кеңейту жоспары жоқ жалғыз екі зеңбіректі сайтты іске қоссаңыз, оны өткізіп жіберіңіз: біріктірілген құрылғы азырақ тұрады және тезірек орнатылады. Сайтта үлкен шкафқа мүлде орын болмаса, оны өткізіп жіберіңіз және трафик күніне шамамен төрт сеанстан аз болса, оны өткізіп жіберіңіз, себебі өтелу математикасы бұл пайдалануда сирек жұмыс істейді.

Күмәндансаңыз, бізге сайт жоспарын жіберіңіз. Сіз орындамас бұрын тұрақты ток кабелінің ұзындығын, кернеудің төмендеуін және терминал санын есептейміз.

Неліктен сатып алушылар бізді сплит жүйелерінде жақсы салыстырады

2014 жылы 260+ қызметкері бар өндіруші Zhejiang Anfu New Energy Technology Co., Ltd. компаниясының зауыттық бағасы.

Жеткізу сызба бекітілгеннен кейін 15-20 жұмыс күні ішінде; MOQ бір контейнерден басталады.

UL 2202-2022 және UL 2231-2 тізімде көрсетілген, өзін-өзі жарияламаған.

OEM/ODM: логотипіңіз, HMI түсі, кабель ұзындығы, OCPP сервер параметрлері.

Өзіміз басқаратын 200-ден астам зарядтау станциялары бізге дизайнда қолданатын жұмыс деректерін береді.

Қаптама және жөнелту

Шкаф төсеу және көтеру нүктелері бар шамамен 2300 x 1900 x 1150 мм болат қаңқалы ағаш жәшікте жеткізіледі; терминалдар кабельдері оралған және қорғалған паллеттерде қозғалады. 40 фут биік текше контейнерде қоспаға байланысты бір шкаф және сегіз терминалға дейін бар.

Біз сіздің портыңызға FOB Ningbo немесе CIF жеткіземіз. Коммерциялық шот-фактура, буып-түю парағы, жүкқұжат және UL сынақ есептері тиелгеннен кейін 3 жұмыс күні ішінде беріледі.

АҚШ-тағы тапсырыстар үшін біз брокер сұрайтын қосымша құжаттаманы, оның ішінде шығу тегі туралы сертификатты дайындаймыз.

After-Sales Service and Spare Parts

Екі жылдық стандартты кепілдік қуат модульдерін, терминалдарды және контроллерді қамтиды; модульдер ауыстырылады, далада жөнделмейді.

Қосалқы терминалдар мен қуат модульдері жылдам жөнелту үшін жинақталған; айырбастау бірлігін ақаулы құрылғыны қайтармас бұрын жіберуге болады.

OCPP қашықтан диагностикалауға мүмкіндік береді: біздің инженерлер сайтқа бармай-ақ журналдарды оқиды және параметрлерді реттейді.

Электрондық пошта немесе WhatsApp арқылы кепілдік талаптары бойынша тәулік бойы жауап беру; ауыстыруды 5 жұмыс күні ішінде жіберу.

Техникалық қызмет көрсету бойынша кеңес: терминал сүзгілерін тоқсан сайын тазалаңыз, тоқтату моментін жыл сайын тексеріңіз және шығарылған кезде микробағдарлама жаңартуларын қолданыңыз.

Орнату және пайдалану туралы ескертпелер

Қате: терминалды тұрақты ток кабелі көлік жолағын кесіп өтуі керек жерге орнату. Оң жақта: жемді бұғаздың астынан немесе қорғалған қабырға бойымен жүргізіңіз, сондықтан оны өтуге болмайды.

Дұрыс емес: шкафтың артқы желдеткіш панелін блоктау. Оң жақта: ауа ағыны үшін шкафтың артында және үстінде 500 мм бос орын қалдырыңыз.

Қате: терминалды кабельге арналған якорь ретінде пайдалану. Оң жақта: кабельді қолмен бағыттаңыз және кернеуді түсіретін жүкті қабылдауға мүмкіндік беріңіз.

Қате: станцияны әдепкі OCPP тіркелгі деректерінде қалдыру. Оң жақта: бірінші тұтынушы сеансы алдында құпия сөздерді өзгертіңіз және қашықтан бақылауды қосыңыз.

Қате: әрбір мылтық бірден 600 кВт тарта алады деп болжасаңыз. Оң жақта: қуат 2-16 қаруға ортақ болатынын біле отырып, сеанстарды жоспарлаңыз.

600 кВт бөлу құрылғысы бойынша өрістік кері байланыс

Сауд Арабиясының Джидда қаласындағы флот операторы 26 шығанақ қоймасында 600 кВт үш бөлінетін шкафты басқарады. Оның сегіз айдан кейін түсіндірмесі: терминалдар жаз бойы жақсы жұмыс істеді, бірақ кабинет бөлмесіне екінші кондиционер қажет болды. Ол зарядтағышты емес, бөлмені кішірейтті.

Қазақстандағы сайт әзірлеушісі шкафты тас жол алаңындағы ауамен салқындатылатын сегіз терминалмен біріктірді. Оның айтуынша, шешуші фактор кейінірек қуат бөлмесіне қол тигізбестен тағы төрт терминалды қосу мүмкіндігі болды және 65 дБ желдеткіштер жүргізушілерді күту алаңына ешқашан жете алмады.

Мехикодағы дистрибьютор қарама-қарсы мәселені көтерді: терминалдың кабелі жаңа болғанда қатты. Ол бірнеше апта пайдаланғаннан кейін босайды, және біз қазір кабельдерді жөнелтпес бұрын зауытта алдын ала иілеміз. Оның он бірліктен тұратын паркі содан бері бірде-бір модульдің істен шыққанын көрмеген.

Жиі қойылатын сұрақтар

С: Кейінірек 600 кВт сплит жүйесіне көбірек қару қосуға болады ма?

A: Иә. Терминал саны тапсырыс уақытында орнатылады, бірақ кейінірек өзгертіледі; шкаф қазірдің өзінде 2-16 қаруды қолдайды.

С: Терминал шынымен үнсіз ме?

A: Стандартты ауамен салқындатылатын терминал дерлік үнсіз; сұйық салқындатқыштың дыбысы жұмыс үстелі компьютеріндегідей ызылдайды.

С: Сайтта маған қандай кіріс кернеуі қажет?

A: 50/60 Гц жиілікте AC480V ±10%, Солтүстік Американың коммерциялық стандарты.

С: Бір шкаф терминалдарын әртүрлі орындарда бере ала ма?

A: Іс жүзінде кабельдік қашықтықта, иә; біз сіздің сайт жоспарыңыздан кернеудің төмендеуін және кабель өлшемін есептейміз.

С: Жүйеге трансформатор қажет пе?

A: Көптеген сайттар шкафты 480 В қызметінен тікелей қамтамасыз етеді; егер сіздің утилитаңыз орташа кернеуді берсе, трансформатор алдымен төмендейді.

С: Бір қуат модулі істен шыққан жағдайда не болады?

A: Кабинет осы модульдің үлесіне қарай өшеді және зарядтауды жалғастырады; станцияның қалған бөлігі жұмыс істеп тұрғанда модульді ауыстырасыз.

Q: Қандай қосқыштар бар?

A: CCS1, CCS2, GB/T, CHAdeMO және NACS, терминалдардағы кез келген араласуда.

С: Шағын қала үшін 600 кВт сплит жүйесі артық ма?

A: 2 мылтық бұрыштық алаң үшін, иә, біріктірілген блок арзанырақ; өсу жоспары бар кез келген сайт үшін, жоқ.
