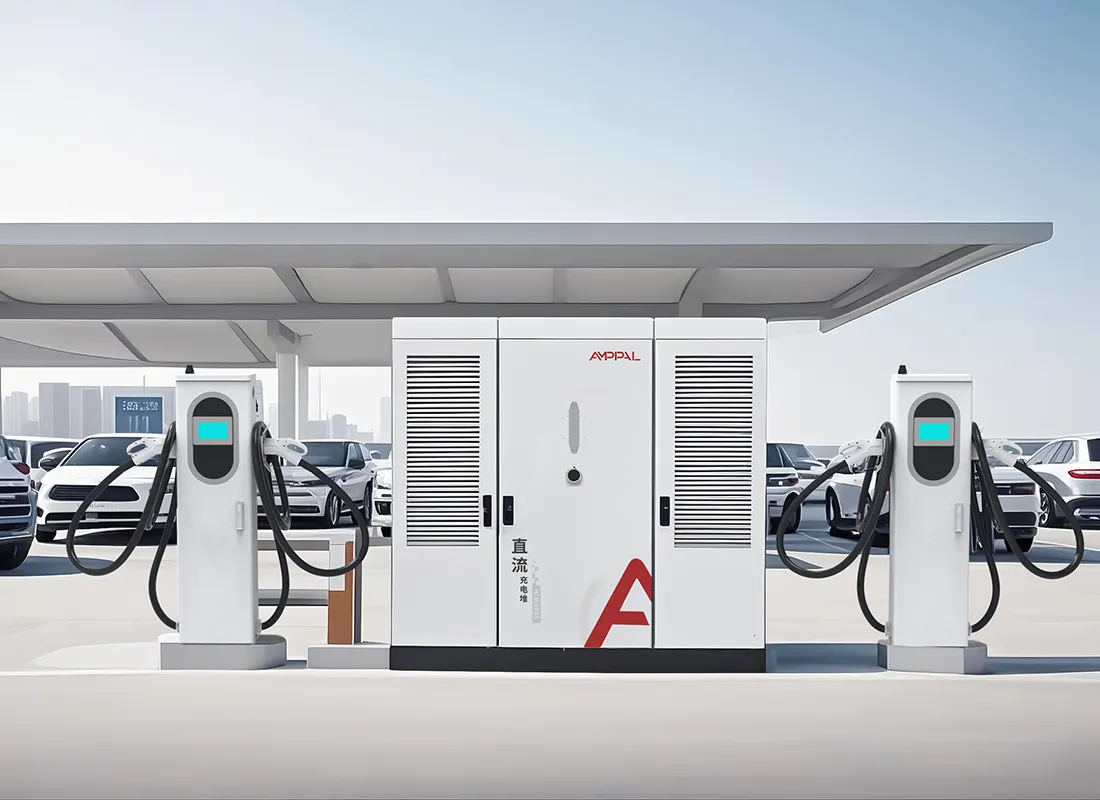

Мегаватт флотты зарядтауға арналған бөлінетін түрдегі тұрақты ток ультра жылдам зарядтау станциясы

Бір жүйеде қуат, желі және сайт инженериясы

960 кВт зарядтағыш шағын зарядтағыштың үлкен нұсқасы емес. Бұл зарядтау құрылғысы қосылған қуат жобасы және оның табысы түзеткіш модульдер сияқты қосалқы станцияда, трансформаторда және кабельдік науада өмір сүреді.

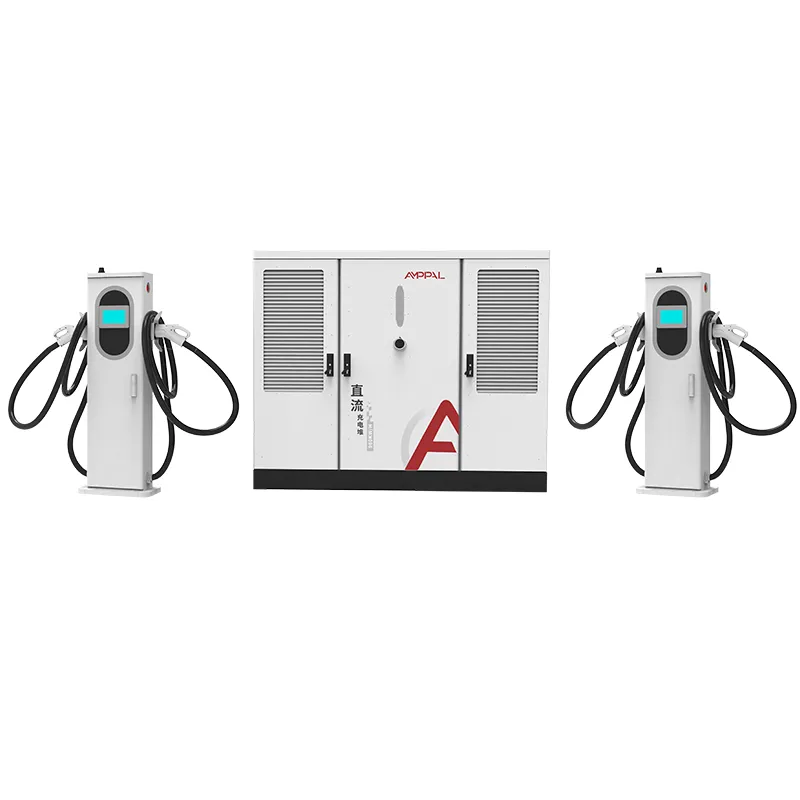

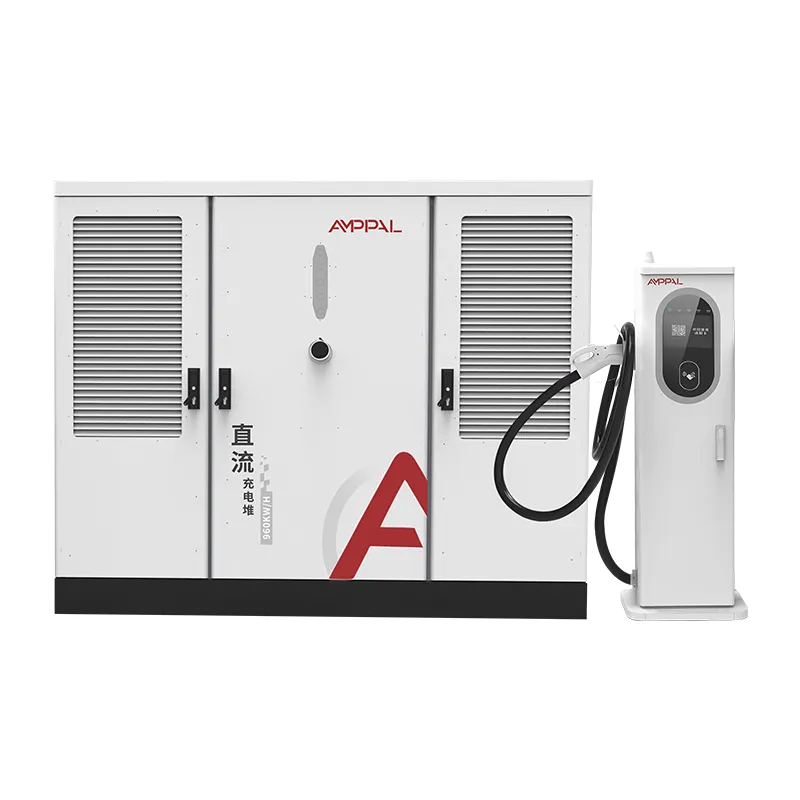

AF-DC-960 сериясы қуатты түрлендіруді AC480V үш фазалы токпен қоректенетін 2200 x 1800 x 1000 мм шкафта шоғырландырады және шығысты 2-ден 16 терминалға таратады. Инженерлік сұрақтар контейнерден бұрын келеді: фидер өлшемі, трансформатордың рейтингі, сұранысты өлшеу және құрылыс реті.

Бұл бет хаб әзірлеушісіне нақты қажет сандарды қамтиды, енгізу мүмкіндігінен бастап іске қосуды қабылдауға дейін және біз өндіруші ретінде қосылатын жерге дейін.

Егер сіз әлі де 120 кВт қондырғыларды салыстырып жатсаңыз, мұнда оқуды тоқтатыңыз. Бұл жүйе жоғары қуатты зарядтауға кіріскен және қазір оның сақтық көшірмесін жасау үшін инженерияны қажет ететін операторларға арналған.

960 кВт хабты анықтайтын алты сан

Бірінші сызбаға дейін әрбір 960 кВт жоба алты цифрмен шешіледі. Міне, олар әрқайсысының шынайы оқуымен.

480 В үш фазалы 960 кВт толық жүктеме кезінде шамамен 1 155А тартады, бұл бірінші күннен бастап фидер мен тарату құрылғыларының класын белгілейді.

1,250 кВА трансформаторы - 960 кВт қосымша станцияның қосалқы құрылғылары мен бос орынға арналған әдеттегі жұптау, коммуналдық қызмет ережелеріне байланысты.

Қуат коэффициенті ≥0,99 реактивті компонентті нөлге жақын ұстайды, бұл кВт емес, кВА сұранысын есептейтін тарифтер үшін маңызды.

960 кВт 16 зеңбірек бір белсенді сеанс үшін орташа есеппен 60 кВт құрайды, бұл толық пайдалану кезінде сағатына шамамен 60 көліктің кезегін жояды.

600А сұйық салқындатылған терминалдар ең жоғары токты шкафқа ең жақын орналасқан ұяшықтарға шоғырландырады, бұл ауыр тұрақты токты қысқа ұстайды.

Зауыттың 15-20 жұмыс күні - кестенің ең қысқа бөлігі; трансформаторды және коммуналдық қызметтерді мақұлдау әдетте ұзағырақ уақыт алады.

Ал жетінші сан, деректер парағында ешкім басып шығармайтын сан: коммуналдық төлемге тіректер, траншеялар немесе қосалқы станция кіретінін анықтайтын ең жақын орта вольтты фидерге дейінгі учаскенің қашықтығы.

Техникалық сипаттамалар

960 кВт экономикалық мағынаға ие хаб сайттары

600А сеансын қажет ететін 8-сыныптағы электрлік жүк көліктеріне қызмет көрсететін мемлекетаралық жүк дәліздері.

Орташа кернеуді тарату меншік желісіне дейін жалғасатын коммуналдық-іргелес учаскелер.

Үздіксіз трафик емес, жоспарланған көлік толқындары бар әуежай мен теңіз портының трансфер алаңдары.

Автобустар, жүк көліктері және жеңіл автокөліктер бір электр қуатын сатып алу келісімін бөлісетін депо-хаб гибридтері.

Желінің брендін бекітетін және арнайы трансформаторды негіздейтін аймақтық флагмандық станциялар.

Гринфилд индустриалды парктері, мұнда әзірлеуші ​​жалға алушылар көшкенге дейін трансформатор қуатын сақтай алады.

Трансформатордан 1000В тұрақты ток шинасына дейін

Тізбек коммуналдық орта вольтты қосылымнан басталады. Тақтаға орнатылған трансформатор үш фазалы 480 В, шкафтың номиналды кірісіне дейін төмендейді және қызмет көрсету тақтасы толық жүктеме кезінде шамамен 1,155А өлшемді арнайы фидер арқылы шкафты береді.

Шкафтың ішінде түзеткіш модульдер 480В айнымалы токты 300-1000VDC тұрақты қуат шинасына түрлендіреді. Қуат факторын түзету кірісті ≥0,99 деңгейінде ұстайды, сондықтан стансаның реактивті тартуы модульдер бос тұрған кезде де шамалы болып қалады.

DC автобусынан терминалдар өз үлесін келіседі. Бір сұйықтықпен салқындатылған терминал жүк сеансы үшін бүкіл 960 кВт бассейнді қабылдай алады; 16 вагон белсенді, бассейн бір сеансқа шамамен 60 кВт-қа бөлінеді. Шығу диапазоны қайта конфигурацияланбаған 400 В класты жеңіл автомобильдерді және 800 В класты жүк көліктерін қамтиды.

Станция деңгейіндегі басқару OCPP 1.6 немесе 2.0 арқылы жұмыс істейді, бұл операторға утилитаның шыңдары кезінде хабты жабуға және түнде көтеруге мүмкіндік береді.

Стандарттар, типтік сынақтар және сапа қақпалары

Тор масштабындағы жабдық бөлшек жабдыққа қарағанда қатаңырақ тексеріледі, сондықтан сапа туралы әңгіме сертификаттар мен сынақ журналдарында жазылуы керек.

UL 2202-2022 және UL 2231-2 тізімі шкафты және толық 2-16 терминал ауқымын қамтиды.

IP54 корпусының қорғанысы шаң мен су ағынымен сынау арқылы расталған; корпустар жағалаудағы тораптар үшін 96 сағаттық тұзды спрейден өтеді.

Қуат коэффициенті әрбір шкафта толық 960 кВт жүктеме кезінде өлшенеді және босату алдында ≥0,99 мәнін оқу керек.

48 сағаттық күйіп кету құрылғыны ішінара және толық жүктеме арқылы айналдырады, деректер сериялық нөмірге тіркеледі.

Зауыттың кейінгі аудиттері листингті тек бірінші жөнелтуге ғана емес, өнімнің қызмет ету мерзіміне дейін жарамды етіп сақтайды.

960 кВт шкаф қалай жасалады

1-қадам. Болат катушкалар тесіліп, лазермен кесіледі, содан кейін FANUC робот қолдары арқылы жақтауларға дәнекерленген.

2-қадам. TRUMPF прес тежегіштері панельдерді құрайды; қоршау ұнтақпен қапталған және өңделген.

3-қадам. Айнымалы токты тарату, ажыратқыштар және өлшеу айнымалы ток желісінде айналу моменті басқарылатын ұштармен жалғанған.

Қадам 4. Түзеткіш модульдер мен бөлу контроллері бөлек тұрақты ток желісіне орнатылады.

Қадам 5. Шкаф резистивті жағада 960 кВт-қа дейін жүктемемен сыналады; тиімділік, толқындық және қуат коэффициенті жазылады.

6-қадам. 48 сағаттық күйіп кету және сәтсіз блоктар қайта өңдеу және жаңа цикл үшін желіге оралады.

7-қадам. Қорытынды тексеру моментті, сымдарды, жапсырмаларды және сериялық жазбаларды қамтиды.

8-қадам. Экспортқа арналған қорап; Зауыттың жылдық қуаттылығы бір миллионнан асады және 2024 жеткізілім миллионнан асты.

Сіз орындамас бұрын сайт инженериясының бақылау тізімі

Алдымен коммуналдық қызмет туралы келісімді растаңыз. 960 кВт жүктеме - бұл есептегіштерді ауыстыру емес, тарифтік оқиға; көптеген утилиталар қолданбаны, жүктемені зерттеуді және кейде айлар алуы мүмкін қызметті жаңартуды талап етеді.

Трансформатордың биіктігі бар өлшемі: 1,250 кВА шкафты, сонымен қатар станцияның жарықтандыруын, HVAC және болашақ терминалдарды екінші жаңартусыз қамтиды.

Құрылыс жұмыстарын жоспарлаңыз: биіктігі 2200 мм шкафқа тегіс бетон төсемі, кабельдік траншея немесе терминалдарға арналған науа жолы және қорапшаға арналған кран немесе жүк көтергіш жететін жерде жабдық төсеніші қажет.

Егер сіздің жобаңыздың хронологиясы қызметтік кешіктіруді қабылдамаса немесе сіздің сайтыңыз арнайы трансформаторды орналастыра алмаса, бұл әзірге дұрыс емес өнім. 960 кВт концентратор инфрақұрылымның тұрақты бөлігі болып табылады және ол сол сияқты әрекет етеді.

Қолда бар болса, бізге қызметтік бағдарламаның жүктемені зерттеу жауабын жіберіңіз; Біздің инженерлер сіз тапсырыс бермес бұрын фидердің математикасын және трансформатордың рейтингін шкафтың кіріс қисығымен салыстырады.

Неліктен AMPPAL сыйымдылығы жоғары хабтарға арналған

Шкафқа, терминалдарға және басқару бағдарламалық құралына арналған бір өндіруші, сондықтан 960 кВт жүйесі үш жеткізушінің уәделерінен құрастырылмаған.

UL 2202-2022 және UL 2231-2 тізімде, сонымен қатар басқа нарықтар үшін CE, CB және TUV.

OEM/ODM опциялары: брендтеу, қосқыш қоспалары, кабель ұзындығы және OCPP сервер конфигурациясы.

Жеткізу сызба бекітілгеннен кейін 15-20 жұмыс күні ішінде; Бір контейнерден алынған MOQ.

NEOM жасыл сутегі жобасының 500 сұйық салқындатқыш қондырғысын қоса алғанда, 200+ станцияны басқаратын компанияның қолдауы.

Үлкен шкафтарды көтеру, такелаждау және жеткізу

Шкаф жөнелтілімдегі ең ауыр зат болып табылады: 2300 x 1900 x 1150 мм болатын болат жақтаулы жәшік, төрт номиналды көтеру нүктесі және ішінде такелаждық схемасы бар. Терминалдар паллеттерде қозғалады, ал сұйық салқындатылған қондырғылар сол жерде толтырылған салқындатқышпен кептіріледі.

40 фут биік текше контейнерде шкаф пен сегіз терминалға дейін бар; үлкенірек терминал екінші контейнерде жөнелтеді. Біз FOB Ningbo немесе CIF баға ұсыныстарын жүктеп алғаннан кейін 3 жұмыс күні ішінде берілген шот-фактураны, орау парағын, жүкқұжатты және UL есептерін береміз.

Іске қосу нұсқаулығы шкафқа арналған кран мен жүк көтергіш нұсқаларын, төсемнің орналасуын және 480 В қосылымына арналған момент кестесін қамтиды.

Техникалық қызмет көрсету келісімшарттары және хабтарға арналған қосалқы бөлшектер

Шкафқа, терминалдарға, қуат модульдеріне және контроллерге екі жылдық стандартты кепілдік.

Кепілдік ақаулары бойынша 5 жұмыс күні ішінде ауыстыру жөнелтілімімен кемеаралық алмасу.

Концентраторларға арналған профилактикалық қызмет көрсету жинақтары: сүзгілер, қосқыштар, салқындатқыш сұйықтық және қосалқы басқару тақталары.

Уақыт белдеулері бойынша жүктеме шектеулері, ақаулар журналдары және микробағдарлама жаңартулары үшін қашықтағы OCPP диагностикасы.

Жыл сайынғы қызмет көрсету бойынша ұсыныс: айналу моментін қайта тексеру, сүзгіге қызмет көрсету, салқындатқышты әр 24 ай сайын жуу және тұрақты ток шинасын термиялық сканерлеу.

Қуаттылығы жоғары сайттар үшін пайдалану ескертпесі

Қате: қызметтік бағдарламадан бұрын шкафты қуаттандыру қызмет көрсету кезеңі мен кернеуді растайды. Оң жақта: барлық үш фазада AC480V ±10% есептегішпен тексеріңіз, содан кейін жабыңыз.

Қате: фидердің өлшемін кішірейту, себебі хаб «оған өседі». Оң жақта: бірінші күннен бастап келісім-шарттағы 960 кВт үшін фидер мен трансформатордың өлшемін белгілеңіз.

Қате: шкафты қорапшаны көтеруге болмайтын жерге қою. Оң жақта: контейнер келгенге дейін кранның немесе жүк көтергіштің қол жетімділігін және төсемнің орнын растаңыз.

Қате: іске қосылғаннан кейін сұранысты өлшегіш шолуды өткізіп жіберу. Оң жақта: бірінші айдағы кВА есепшотын ≥0,99 қуат коэффициенті жазбасымен салыстырыңыз.

Қате: 600A терминалдарын жүк көліктеріне қарсы тұру үшін тұрақты якорь ретінде қарастыру. Оң жақта: тіректерді орнатыңыз және кабельді қолмен бағыттаңыз.

Іске қосылғаннан кейін хаб операторының кері байланысы

Калифорниядағы (АҚШ) жүк дәлізінің операторы 8-сыныптағы жүк көліктеріне арналған алты сұйық салқындатқыш терминалы бар 960 кВт хабты басқарады. Тоғыз ай ішінде станция жүк көлігінің 20-80% зарядын шамамен 90 минут ішінде жеткізеді және оның жалғыз шағымы - коммуналдық қызметтің сұраныс есептегіші, ол бюджетте болмаған ай сайынғы күту ақысын көрсетеді.

Варшавадағы (Польша) автобус депосы 960 кВт шкафты ауамен салқындатылған он терминалмен жұптайды. Депо менеджері шотындағы қуат коэффициентінің өнімділігін жоғары бағалайды, бірақ іске қосу жоспарланған үш күннің орнына бес күнге созылғанын атап өтті, себебі жергілікті желі операторы қосымша қорғаныс зерттеуін қажет етті.

Дубайдағы әзірлеуші ​​​​, БАӘ 1,250 кВА трансформатордың айналасында хаб салды және бірінші тексеруден өткен электр қуатын қабылдау туралы хабарлайды. Оның ескертпесі: шкафтың ізі жабдық бөлмесінің есігін кішігірім қайта құруға мәжбүр етті, ол құрылыс жұмыстарының алдында жәшік өлшемдерін саңылаумен салыстыру арқылы болдырмауға болатын еді.

Жиі қойылатын сұрақтар: Тор және сайт сұрақтары

С: 960 кВт шкафқа қандай фидер қуаты қажет?

A: Толық жүктеме кезінде 480 В үшфазалы кезінде шамамен 1, 155А; фидер, тарату құрылғылары және трансформатор келісім-шарттық қуатқа сәйкес келеді.

С: Бұл жүйемен қандай трансформатор жұптары бар?

A: Шкаф үшін әдетте 1, 250 кВА, сонымен қатар қосалқы құрылғылар мен бос орын, коммуналдық қызмет ережелеріне қарсы расталған.

С: Қуат факторы шотыма қалай әсер етеді?

A: ≥0,99 кезінде реактивті сұраныс шамалы болып қалады, бұл көптеген коммерциялық тарифтер бойынша кВА негізіндегі сұраныс алымдарын болдырмайды.

С: Бір шкаф жүк және жеңіл көліктерге қызмет көрсете ала ма?

Ж: Иә, жүк көліктері үшін 600А сұйық салқындатылған терминалдарды және жеңіл автомобильдер үшін 250А ауамен салқындатылған терминалдарды араластыру.

С: Іске қосу қанша уақытқа созылады?

A: Құрылыс жұмыстары аяқталды деп есептегенде, коммуналдық мекеменің қорғанысын тексеруді қоса алғанда, әдетте 3-5 күн.

С: Станцияның қосалқы құралдары үшін бөлек қызмет қажет пе?

A: Біз жарықтандыру және басқару элементтері үшін шағын қосалқы беруді ұсынамыз, бірақ шкафтың өзі негізгі 480 В қызметін алады.

С: Қандай тор жиіліктері жұмыс істейді?

A: AC480V ±10% 50Гц және 60Гц жиілікте, 480В класын пайдаланатын көптеген нарықтарды қамтиды.

С: Жеткізу уақыты қандай?

A: сызбаны бекіткеннен кейін 15-20 жұмыс күні, трансформатор мен коммуналдық жұмыс сіздің жағыңызда қатар жүреді.
