Зауыттық энергияны басқаруға арналған 130 кВт өнеркәсіптік аккумуляторлық энергияны сақтау жүйесі

Бұл жүйе не үшін

Көптеген коммерциялық электр шоттары екі бөлек төлемді қамтиды: сіз тұтынатын энергия және есеп айырысу кезеңіндегі ең жоғары жарты сағаттық ұтыс бойынша белгіленген сұраныс төлемі. Шілденің бір нашар түстен кейін бүкіл айға сұраныс төлемін орнатуға болады. Зауыттық энергияны басқаруға арналған 130 кВт өнеркәсіптік аккумуляторлық энергияны сақтау жүйесі осы мәселені шешу үшін салынған.

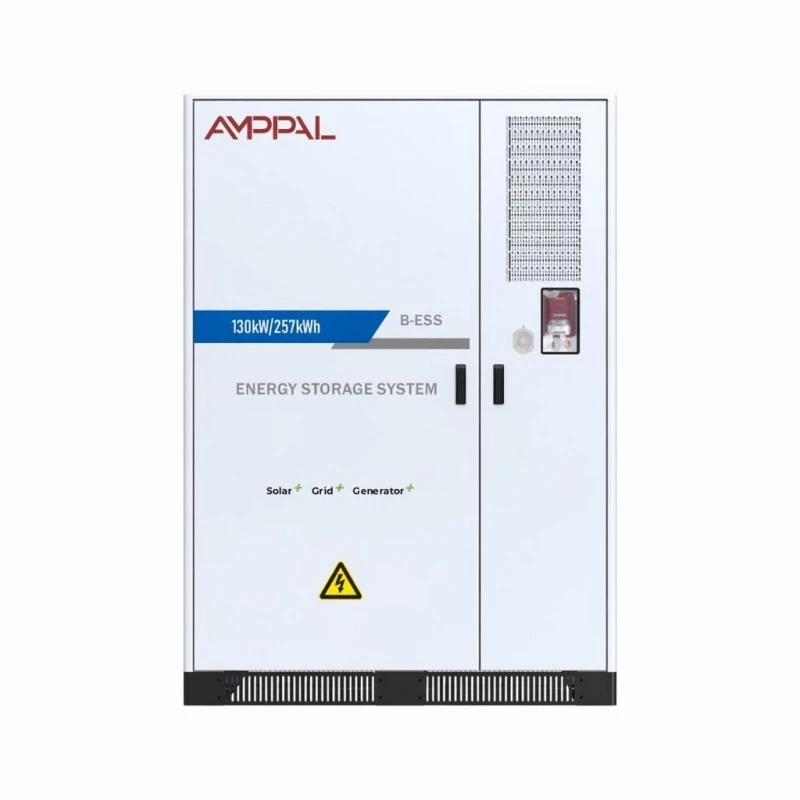

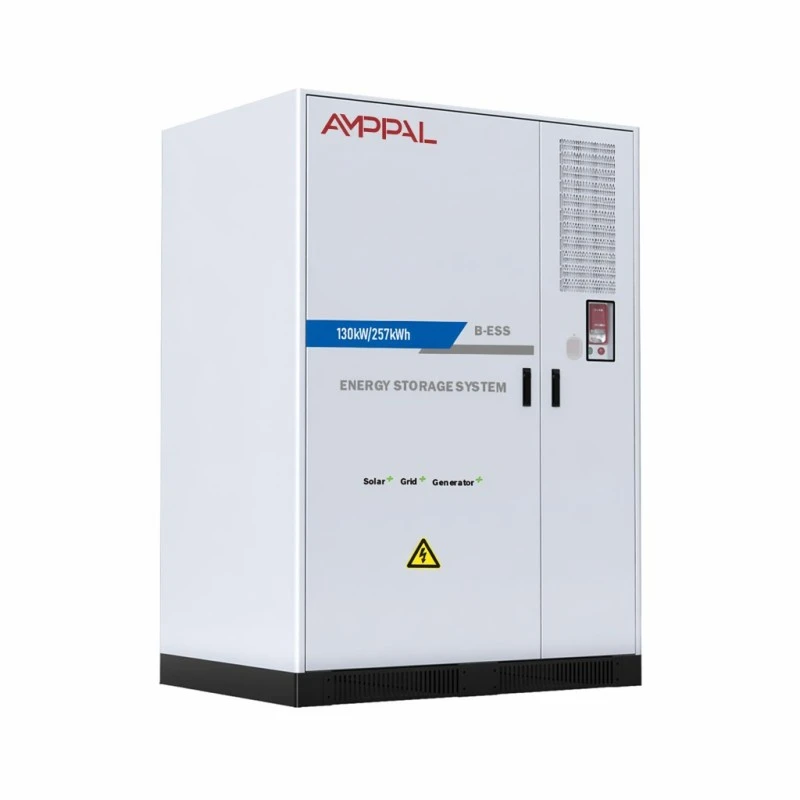

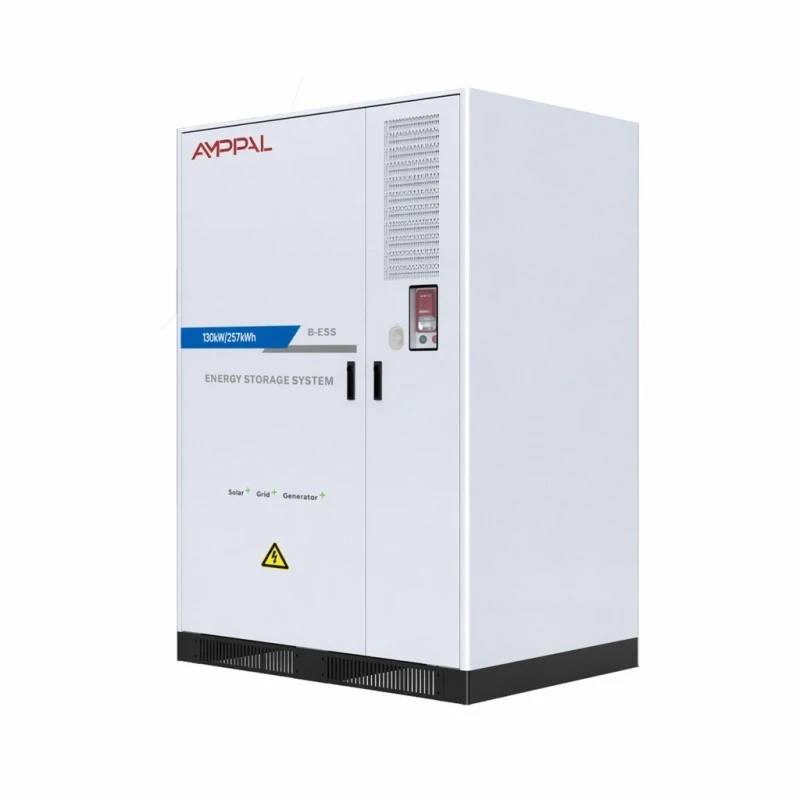

AF 130kW/257kWh шкафы тарифтер төмен болғанда немесе күн батареясы артық өндіргенде зарядтайды, содан кейін жүктеме сұраныс шегіне жақындағанда ғимаратқа төгіледі. 0,5С температурада ол шамамен екі сағат бойы 130 кВт қуат бере алады - бұл әдеттегі өнеркәсіптік шың терезесін жабуға жеткілікті.

Ол желіде және желіден тыс жұмыс істейді, сондықтан бірдей актив үзіліс кезінде сізді де қамтиды. Электр қуатын өшіру өндірісті тоқтататын сайттар үшін бұл екінші функция көбінесе сатып алуды өздігінен ақтайды.

Өтелуге әсер ететін спецификация таңдаулары

1P256S жолындағы LFP 3.2V/314Ah ұяшықтары: үлкен форматты ұяшықтар қосылымдардың азаюын, ал қосылымдардың аз болуы сегіз жылдық қызмет мерзімінде ақаулық нүктелерінің аздығын білдіреді.

>8000 цикл 0,5C және 25°C температурада энергияны 80% сақтай отырып: номиналды қызмет ету мерзімі жиырма жылдан асатын жұмыс күніне бір циклде, сондықтан велосипедпен жүру сирек шектеуші фактор болып табылады.

Номиналды қуатта THDi 3%-дан төмен: ғимаратыңыздың басқа жабдығы батареяны орналастыру үшін гармоникалық айыппұл төлемейді.

Толық -1-ден 1-ге дейінгі диапазон бойынша реттелетін қуат коэффициенті жүйеге өлі актив ретінде емес, бос тұрған кезде сайттың қуат коэффициентін түзетуге мүмкіндік береді.

Қос өртке қарсы қорғаныс — аэрозоль плюс перфторгексанон — PACK және шкаф деңгейінде. Сақтандырушылар коммерциялық қондырғыларда екі сатылы басуды сұрайды.

Пассивті салқындатудан гөрі интеллектуалды кондиционер: ұяшық температурасы біркелкі жол бойымен сақталады, бұл сіздің 8000 циклге жетуіңізді нақты анықтайды.

Техникалық сипаттамалар

Сандар жұмыс істейтін сайттар

Ауыр қозғалтқышы бар зауыттар іске қосылады: қысқа шыңдарға негізделген сұраныс төлемдері сақтау үшін ең айқын өтемдік жағдай болып табылады.

Түстен кейінгі HVAC жүктемесі жоғары коммерциялық ғимараттар: арзан тариф бойынша түнде зарядтаңыз, салқындату шыңы арқылы ағызу.

Төбесінде күн энергиясы және экспорттық шектеулері бар сайттар: оны қысқарту немесе төмен беру жылдамдығымен экспорттау емес, артық өндіруді сақтаңыз.

Дизельді резервтік көшірмемен жұмыс істейтін нысандар: EMS PV, батарея мен генераторды үйлестіреді, генератордың жұмыс уақытын және отын шығынын қысқартады.

EV зарядтау қоймалары: зарядтағыштар банкі қымбат тұратын жабдықты жаңартуға мәжбүр етпеуі үшін желі қосылымын буферлаңыз.

Қырынудың шыңы қалай орындалады

EMS сайт өлшегішін үздіксіз бақылайды. Сіз сұраныс шегін орнатасыз - әдетте келісім-шарттық сыйымдылығыңыздан сәл төмен - және өлшенген жүктеме оны кесіп өткен сайын жүйе зарядсызданады. Жауап қозғалтқыштың іске қосылуын және ұқсас қысқа шыңдарды ұстау үшін жеткілікті жылдам.

Қайта зарядтау оппортунистік емес, жоспарланған. Контроллер тарифтік күнтізбеңізді қарайды және PV массиві ғимарат тұтынатын шамасынан көп өндіретін болса, жұмыс күшінен тыс сағаттарда немесе одан ертерек батареяны толтырады.

Тордан тыс режимде қосымша STS тор істен шыққан кезде сайтты батарея қорына тасымалдайды. Стандартты қуаттылық 240-500 кВт, үлкенірек блоктар қол жетімді және тасымалдау АТ жабдықтары мен басқару жүйелері қайта жүктелмей, жұмыс істеп тұруы үшін жеткілікті жылдам.

Қауіпсіздік техникасы және сертификаттау

Батарея жинақтары CE және RoHS бойынша сертификатталған; толық жүйе UN38.3 және жөнелту және сайтты бекіту үшін MSDS құжаттамасын қамтиды.

Екі сатылы өртті сөндіру: аэрозоль қаптама деңгейінде әрекет етеді, ал перфторгексанон екі түрлі ақаулық шкаласын қарастыра отырып, шкафтың көлемін қорғайды.

Электр бөлімі батарея бөлімінен бөлінген IP54 корпусы, сондықтан біріндегі жылу оқиғасы екіншісіне таралмайды.

Әрбір қаптаманың сыйымдылығы және ішкі кедергісі құрастыру алдында сәйкестендіріледі. 256 сериялы жолдағы сәйкес келмейтін ұяшықтар сыйымдылықты мерзімінен бұрын жоғалтудың классикалық себебі болып табылады.

Оқшаулау және диэлектрлік сынау жинақталған жүйелердің 100% орындалады, нәтижелер сериялық нөмірге қарсы жазылады.

Жұмыс конверті 0°C және +50°C аралығында және конденсациясыз 95%-ға дейінгі ылғалдылықта тексерілген.

Біздің Юэцин зауытында құру реттілігі

1. Ұяшықтарды қабылдау — әрбір партия сыйымдылығы мен жеткізушінің мәлімдеген мәндеріне ішкі қарсылық үшін сынамаланады.

2. Ұяшықтарды бағалау және сәйкестендіру — ұяшықтар әрбір жол тар өнімділік жолағынан құрастырылатындай сұрыпталады.

3. ПАК құрастыру — шинаны дәнекерлеу, BMS сымдарын және оқшаулау деңгейін қаптамада сынау.

4. Шкафты дайындау — қаңылтыр кесілген, қалыпталған және дәнекерленген, содан кейін алдын ала өңделген және ұнтақпен қапталған.

5. Интеграция — қаптамалар, ДК, ауаны баптау, өрт сөндіру және ЭМЖ орнатылған және шкафқа сым қосылған.

6. Іске қосу сынағы — ұяшық деңгейіндегі температура мен кернеуді тіркеу кезінде 0,5С толық зарядтау және разряд.

7. Торды модельдеу — бағдарламаланатын айнымалы ток көзіне қарсы тексерілген желідегі және желіден тыс тасымалдау.

8. Қаптама — арматураланған паллетке бекітілген шкаф, соққы индикаторлары орнатылған, содан кейін теңіз жүктерін тасымалдауға арналған жәшік.

130кВт/257кВт сағ дұрыс өлшем ме?

Өлшем құрылыс аймағына емес, жүктеме профиліне сәйкес келеді. Он екі айлық жарты сағаттық метр деректерін алыңыз және шыңдарыңыздың пішініне қараңыз: бастапқы деңгейден қаншалықты жоғары және қанша уақытқа. 130 кВт/257 кВт/сағ жүйе шамамен екі сағатқа созылатын 130 кВт-қа дейінгі шыңдарды қамтиды.

Егер сіздің шыңдарыңыз қысқарақ, бірақ жоғарырақ болса, айталық, жиырма минут ішінде 250 кВт - сізге көбірек қуат пен аз қуат қажет және басқа конфигурация жақсырақ сәйкес келеді. Егер олар күні бойы жұмыс істесе, бұл жүйе ерте зарядсызданып, түстен кейін сізді ашық қалдырады.

Тариф туралы да адал болыңыз. Сұраныс төлемдері төмен немесе жоқ болған жағдайда, тек ең жоғары қырыну ақылға қонымды мерзімде өте сирек қайтарылады. Бұл жағдайда іскерлік жағдай резервтік құннан немесе күн сәулесінің өзін-өзі тұтынуынан туындауы керек және біз мұны сіз жасамас бұрын анықтағанымыз жөн.

Басқа жеткізушілермен нені салыстыру керек

Ұстау шегі көрсетілген 0,5C циклінің қызмет ету мерзімін сұраңыз. Температура, жылдамдық және ұстау пайызы жоқ цикл көрсеткіші мағынасыз.

Шкаф деңгейінде ғана емес, қаптама деңгейінде қандай өртке қарсы қорғаныс бар екенін сұраңыз. Көптеген дәйексөздер тек біреуін қамтиды.

Көрсетілген тиімділік жүйе деңгейінде бару немесе тек тұрақты ток жағында екенін сұраңыз. Толық жүйе бойынша өлшенген 0,5С температурада біздікі максимум 88% құрайды.

Қолданыстағы PV инверторларымен және генераторларымен EMS интеграциясы туралы сұраңыз — үйлесімсіз EMS кейінірек қайта жабдықтау контроллердің өзінен қымбатырақ.

Коммерциялық шарттар: стандартты конфигурациялар үшін өндіріс 25-35 жұмыс күні, 5 жылдық кепілдік, ұзартылған жабу тапсырыс бойынша қол жетімді.

2800 кг шкафты жеткізу

Шкафтың өлшемдері 1550 × 1268,5 × 2185 мм және салмағы 2800 кг, сондықтан ол жүк көтергіш немесе кран үшін қол жетімді көтеру нүктелері бар күшейтілген болат қаңқалы паллетте бір бірлік ретінде жеткізіледі.

Екі шкаф 20 футтық контейнерге сәйкес келеді; Бекітуге байланысты 40 футтық биік текшеге бес-алты сәйкес келеді. Батареялар теңіз жүктеріне арналған UN3480 қауіпті жүктер ретінде жіктеледі — біз декларацияны өңдейміз, ал UN38.3 сынақ есебі мен MSDS құжаттармен бірге жеткізіледі.

Шарттар FOB Ningbo немесе Shanghai болып табылады, CIF қол жетімді. Әуе жүктері бұл салмақ пен классификация бойынша практикалық емес. Қауіпті жүктерді брондау үшін қосымша уақыт беріңіз, бұл әдетте жалпы жүкпен салыстырғанда желкенді тасымалдау кестесіне бір апта қосады.

Кепілдік және ұзақ мерзімді қызмет көрсету

Толық жүйе ретінде аккумуляторлық жинақтарды, PCS, EMS, жылуды басқару және өртті сөндіруді қамтитын бес жылдық кепілдік.

Қосымша 4G арқылы CAN, Ethernet немесе RS485 арқылы қашықтан бақылау. Біз ұяшық деңгейіндегі деректерді оқып, жүйе сыйымдылығына әсер етпес бұрын әлсіз модульді анықтай аламыз.

Жыл сайынғы қызметке бару ұсынылады: ауа сүзгісін ауыстыру, өрт сөндіруді тексеру, терминал моментін тексеру және қуаттылықты тексеру.

Ауыстыру пакеттері қоймада сақталады және 5-7 жұмыс күні ішінде жөнелтіледі; бір сәтсіз буманы бүкіл шкафты желіден тыс алмай-ақ ауыстыруға болады.

Сегіз немесе он жылға дейін ұзартылған кепілдік тапсырыс берген кезде қол жетімді, оның бағасы күтілетін велоспорт профиліне сәйкес келеді.

Орнату және пайдалану қателері

Қате: шкафты бос орынсыз қабырғаға қою. Оң жақта: нұсқаулықтағы желдету саңылауларын орындаңыз. Ауамен салқындатылған жүйелер қоршаған ауаға жылуды қабылдамайды және оны орындау үшін орын қажет.

Қате: бір айлық шоттан сұраныс шегін орнату. Оң жақта: он екі айлық интервал деректерін пайдаланыңыз. Маусымдық шыңдар операторларды қуып жетеді.

Қате: батарея үзіліс кезінде бүкіл сайтты жабады деп болжау. Оң жақ: сыни жүктеме тізбегіңізді әдейі өлшеңіз. 130 кВт айтарлықтай, бірақ ол шексіз емес.

Қате: шығынды үнемдеу үшін жыл сайынғы сүзгіні өзгертуді өткізіп жіберу. Оң жақта: шектеулі ауа ағыны ұяшық температурасын арттырады, ал жоғары температура сыйымдылықты жоғалтудың ең жылдам жолы болып табылады.

Қате: су тасқыны қаупі бар жерде орнату. Оң жақта: IP54 шаң мен шашыраудан қорғайды, тұрып қалған судан емес. Егер учаскеде су басу тарихы болса, іргетасты көтеріңіз.

Операторлар қандай есеп береді

Түркияның Бурса қаласындағы тоқыма фабрикасы тоқыма станогының қозғалтқышының іске қосылуынан болатын сұраныс төлемдерін басқару үшін 2025 жылдың басында осы жүйелердің бірін пайдалануға берді. Олардың электр инженері бірінші толық есеп айырысу айында сұраныс шыңы шамамен 90 кВт-қа төмендегенін хабарлады және олардың жүктеме үлгісі үшін шекті мән дұрыс орнатылғанша EMS бірнеше апта баптау қажет екенін атап өтті.

Найробидегі салқын қойма операторы жүйені ең жоғары қырыну үшін емес, сақтық көшірме жасау үшін сатып алды. Олардың пікірлері практикалық болды: бұрын генераторды бірнеше минут ішінде іске қосуды білдіретін желідегі үзілістер қазір байқалмай өтеді, дегенмен олар ұзақ үзілістен кейін төмен SOC дабыл шегін жоғары қарай реттеуді сұрады.

Қазақстандағы коммерциялық пәтер иесі кеңсе кешенінде екі шкафты басқарып тұрған кондиционердің шуы туралы түсініктеме берді — көрші автотұрақта олар күтпеген естілді. Біз құрылғыны өзгертудің орнына ұсынылған акустикалық экран орналасуын ұсындық.

Жиі қойылатын сұрақтар

С: Ол 130 кВт-ты қанша уақыт қамтамасыз ете алады?

A: 0,5C температурада толық зарядталғаннан кейін шамамен екі сағат, бұл белгіленген разряд тереңдігінде 257 кВт/сағ пайдалануға болады.

С: Ол торсыз жұмыс істей ме?

Ж: Иә, қосымша STS көмегімен желіден тыс режимде. Стандартты беру қуаты 240-500кВт; үлкенірек теңшеуге болады.

С: Айналдырудың нақты тиімділігі қандай?

A: Жүйе деңгейінде өлшенген 0,5С кезінде ең көбі 88%, оның ішінде түрлендіру және қосалқы жүктемелер.

С: Ол тікелей күннен зарядтай алады ма?

Ж: Иә, PV, батарея, тор және генераторды үйлестіретін EMS арқылы.

С: Батареялар қанша уақытқа жетеді?

A: 8000-нан астам цикл 0,5C және 25°C температурада кемінде 80% ұстаумен. Қоршаған ортаның жоғары температурасы мұны қысқартады.

С: Ол қандай сертификаттарға ие?

A: бума деңгейінде CE және RoHS, толық жабдыққа арналған UN38.3 және MSDS.

С: Оған қандай техникалық қызмет көрсету қажет?

A: Жыл сайынғы сүзгіні өзгерту, өртті сөндіруді тексеру, моментті тексеру және сыйымдылықты тексеру. Бір кабинетке шамамен жарты күн.

С: Жеткізу уақыты қандай?

A: стандартты конфигурациялар үшін 25-35 жұмыс күні; реттелетін EMS интеграциясы немесе стандартты емес кернеулер ұзағырақ уақыт алады.
