Коммерциялық микроторларға арналған 225 кВт/сағ / 241 кВт/сағ модульдік батарея қуатын сақтау жүйесі

Батарея кластері сақтау жүйесі емес

Коммерциялық микро торларға арналған бұл 225 кВт/сағ / 241 кВт модульдік батарея қуатын сақтау жүйесі ішінде инверторсыз жеткізіледі. EMS экраны жоқ, тор терминалдары жоқ - бұл тұрақты батарея кластері, сондықтан интеграторлар оны сатып алады.

Жүйе интеграторында немесе EPC жиі таңдалған PCS бренді, жалпы зауыттық EMS немесе қуатты түрлендіру кезеңі бұрыннан келісім-шарт жасалған контейнерлік жоба болады. Кірістірілген инверторы бар аккумуляторды сатып алу сіз пайдалана алмайтын екінші түрлендіргішті сатып алуды және зауыт жасаған интеграциялық жұмыстарды төлеуді білдіреді.

225 кВт/сағ және 241 кВт/сағ кластерлер CAN, Ethernet немесе RS485 арқылы таза тұрақты тұрақты интерфейсті ұсынады, бұл жад активін қуат түрлендіру және басқару стекке қосуға мүмкіндік береді. Сіз архитектураны сақтайсыз; энергиямен қамтамасыз етеміз.

Екі конфигурация және олардың сәйкес келетіні

716,8VDC номиналды және 604~806VDC жұмыс терезесі бар 1P224S кезінде 225кВтсағ; 768VDC номиналды және 672~864VDC бар 1P240S кезінде 241кВт/сағ.

Екеуі де 51,2В/314Ач пакеттерде LFP 3,2V/314Ah ұяшықтарын пайдаланады - 225 кВт/сағ кластер үшін 14 бума, 241 кВт/сағ үшін 15 - және екеуі де 0,5CP кезінде 150А стандартты токты бағалайды.

604~806VDC терезесі 600-800В тұрақты ток шинасы айналасында құрастырылған PCS платформаларына сәйкес келеді; 672~864VDC терезесі 750-900V класына сәйкес келеді - жобаны келтірмес бұрын сәйкестендіріңіз.

Бір зарядта және бір разрядта, қосалқы құрылғыларды қосқанда, максималды тиімділік 0,5C кезінде 88% құрайды, сондықтан сіздің айналу үлгісі нақты жүйе нөмірін пайдаланады.

Циклдың қызмет ету мерзімі 0,5C және 25°C температурада кем дегенде 80% энергияны сақтай отырып, 8000-нан астам рет көрсетілген – бұл өтелімді модельге оның шарттары қоса берілген сан.

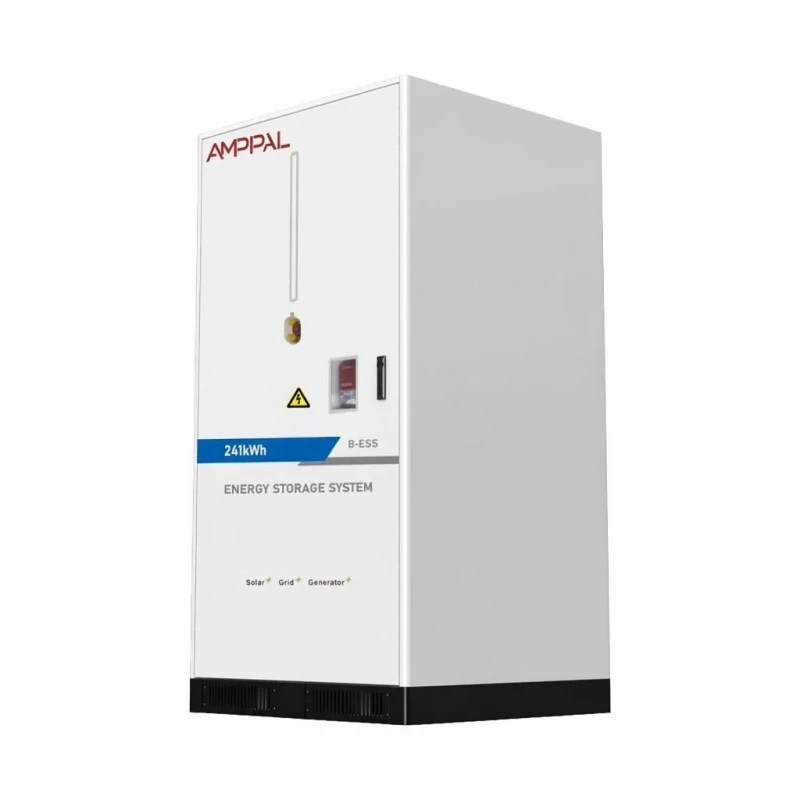

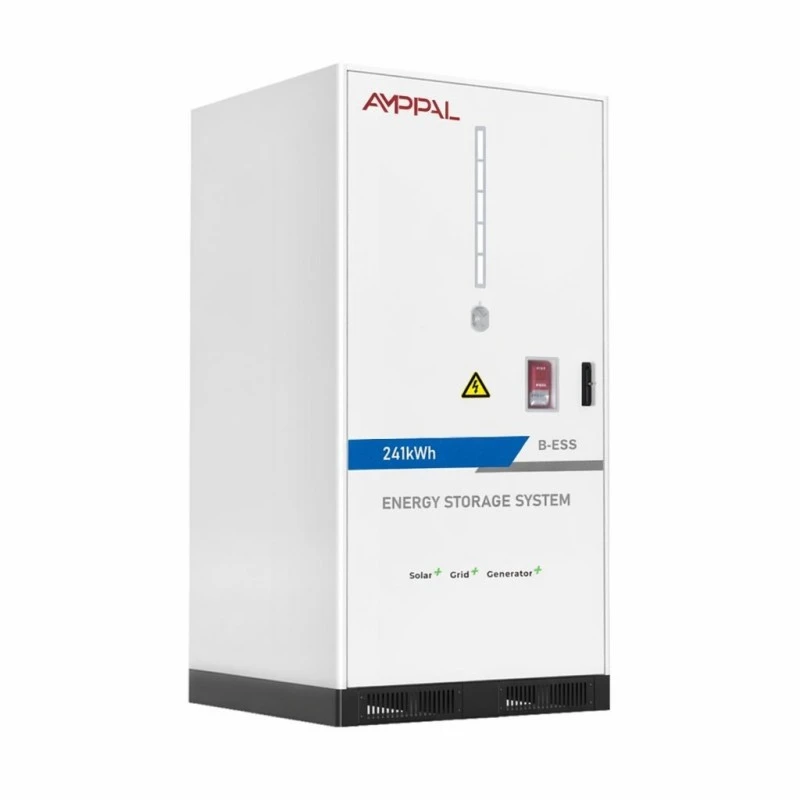

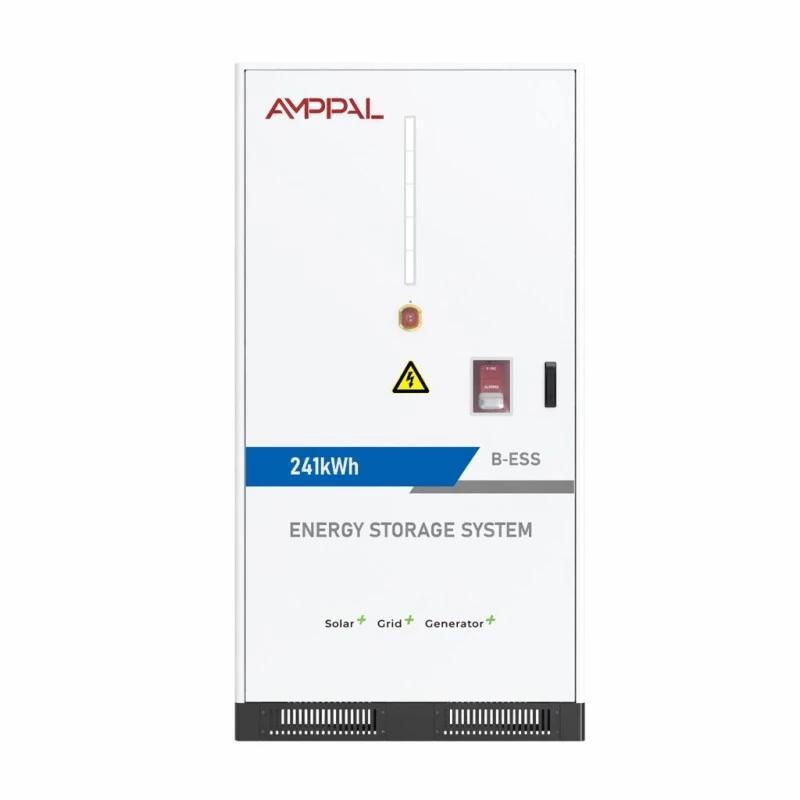

Интеллектуалды ауамен салқындатылған кондиционер, аэрозоль плюс перфторгексанонды өртке қарсы қорғаныс, IP54 және екі нұсқада да 1095*1210*2120 мм шкафта 2050 кг.

Техникалық сипаттамалар

Жалаңаш кластерді кім сатып алады

Қолданыстағы PCS желісі бар интеграторлар: кластер қоймаға және қолдауға екінші инвертор SKUсыз өз каталогына жад қосады.

Бір аккумулятор серіктесін бірнеше сайттарда стандарттайтын EPCs - бірдей 2050 кг шкаф, бірдей байланыс интерфейсі, барлық жерде бірдей қосалқы бөлшектер тізімі.

PV қондырғыларын тұрақты токпен біріктірілген қоймаға түрлендіру жобалары, мұнда кластер бар инвертордың тұрақты ток шинасында орналасады және ескі инвертор өз рөлін сақтайды.

Контейнер жобалары, онда PCS клиентпен бөлек сатып алынады және аккумулятор зауытта тексерілген, тәуелсіз сертификатталған қондырғы ретінде келуі керек.

Сақтық көшірме басқару архитектурасы меншікті және оған тек тұрақты ток құрамдас бөлігі кіретін тау-кен және өнеркәсіптік сайттарға арналған.

Компьютеріңізбен сәйкестендіру және жинақтау

Бірінші тексеру - кернеу. Кластердің жұмыс терезесі - үлгіге байланысты 604~806VDC немесе 672~864VDC - екі шетінде шеттері бар PCS тұрақты ток кіріс ауқымында орналасуы керек, себебі батарея бос және толық заряд арасында толық терезеде жүреді.

Екінші тексеру – қол алысу. Кластер CAN, Ethernet және RS485 стандартында сөйлейді, ал қашықтан қызмет көрсету үшін 4G қосымша; Сіздің EMS олардың біреуін айтады немесе протокол шлюзін алады. Біз тізілім картасын құжаттамалар жиынтығымен бірге жариялаймыз, осылайша сіздің басқарушы инженеріңіз зауыттық қоңыраусыз SOC, ағымдағы шектеулер мен қорғаныс дабылдарын салыстыра алады.

Сыйымдылық қайта тіреу арқылы емес, кластерлерді қосу арқылы өседі. Бір үлгідегі 241 кВт-сағ екінші кластер бірдей тұрақты ток шинасына параллель қосылады - сәйкес номиналды кернеу шарт болып табылады - және сайттың EMS оларды екі тұрақты ток көзі ретінде біріктіреді. Қуат PCS арқылы шектеледі; энергияны 225 немесе 241 кВт/сағ қадаммен таразылайды.

Қауіпсіздік және сертификаттау файлы

Өрттен қорғау екі сатылы: қаптама деңгейіндегі аэрозоль, шкафтың көлеміне арналған перфторгексанон - енді сақтандырушылар коммерциялық аккумуляторларда конфигурация күтеді.

ПАКТАР CE және RoHS стандарттарына ие; жабдық UN38.3 және MSDS бар жеткізіледі, бұл құжаттама кедендік және сайтты сақтандырушылар көруді сұрайды.

Корпустың ішіндегі қаптама бөлімінен электр безінің аймағын бөлетін тұрақты токтың төменгі кірісі бар IP54 корпусы.

Интеллектуалды ауамен салқындатылатын кондиционер 14-15 қаптаманы тығыз температура диапазонында сақтайды; контроллер желдеткіштерді ұяшық температурасына қарсы модуляциялайды.

Жұмыс конверті 0°C-тан +50°C-қа дейін, конденсациясыз 0-95% RH, 2000м биіктікте, жоғарыда төмендетілген - қол қою алдында сайттың оның ішінде екенін растаңыз.

Әрбір кластер бума деңгейіндегі журналмен толық 0,5CP зауыттық циклдік сынақты аяқтайды және қабылдау есебі құрылғымен бірге жеткізіледі.

Юэцинде кластер қалай жиналады

1. Жасуша қабылдау — 314Ah LFP ұяшықтары құрастыру басталғанға дейін сыйымдылығы мен ішкі кедергісі үшін үлгіленеді.

2. Пакет жинағы — 51,2V/314Ah пакеттер дәнекерленген, сым қосылған және BMS орамымен жабдықталған, содан кейін оқшаулау сыналады.

3. Шкафты дайындау — табақ болат CNC-кесілген, майыстырылған, дәнекерленген және коррозиядан қорғайтын ұнтақпен қапталған.

4. Сөре — дестелер 1P224S немесе 1P240S жолында тұрақты ток шинасы бұралған және тексерілген кезде орнатылады.

5. Термиялық және өртке қарсы қондырғы — кондиционер, түтіктер, аэрозоль генераторлары және перфторгексанон жүйесі орнатылған және тексерілген.

6. Басқару сымдары — кластерлік контроллер, коммуникация шлюздері және тұрақты токтың төменгі кіріс безі тоқтатылады және тексеріледі.

7. Қабылдау сынағы — 0,5CP заряды мен разряды, сериялық нөмірге сәйкес келетін бума деңгейіндегі кернеу мен температура.

8. Қаптама — 2050 кг шкаф күшейтілген паллетке бекітілген, соққы индикаторлары орнатылған және жүк тасымалдауға арналған жәшік.

Қандай кластер және қанша

Алдымен PCS кернеу терезесі бойынша үлгіні таңдаңыз, ал екіншіден қуат көзіне. 750-900В тұрақты ток шинасы 241кВт/сағ кластерге (672~864VDC) нұсқайды; 600-800 В шинасы 225 кВт/сағ блокқа (604 ~ 806 VDC) нұсқайды. Кернеудің сәйкес келмеуіне мәжбүрлеу аккумуляторды немесе инверторды тоздыруды білдіреді және екеуі де өтелімділікке зиянын тигізеді.

Содан кейін диспетчерлік терезеге қарсы кластерлерді санаңыз: әрбір 225 кВт/сағ кластер шинаға 150А стандартты жеткізеді, сондықтан екі сағаттық терезедегі пайдалы энергия PCS түрлендіретін нәрсе болып табылады, тақтайша емес.

Сатып алу формасы туралы адал болыңыз. Егер сіздің жобаңызда PCS және EMS жоқ болса, жалаң кластер дұрыс емес бастапқы нүкте болып табылады - біріктірілген шкаф немесе бірдей зауыттық ауқымдағы контейнер іске қосуға тезірек жетеді. Кластер стектің қалған бөлігіне иелік ететін сатып алушыларға арналған.

Кластерге дәйексөз қоюға арналған сұрақтар

Тек номиналды емес, кернеу терезесін сұраңыз. Егер сіздің компьютеріңіз 850 В кернеуде қысылып, орам 864 В зарядтаса, «768 В» деп көрсетілген кластер әлі де пайдасыз болуы мүмкін.

Коммуникациялық тіркеу картасының құрылғымен жеткізілетінін немесе NDA тексергеннен кейін ғана сұраңыз - біздікі құжаттамалар жинағында.

Өрттен қорғаудың кезеңділігін сұраңыз: мұнда аэрозоль мен перфторгексанон бар; жалғыз агенттік баға сақтандыру файлыңызды өзгертеді.

Цикл шағымында жылдамдықты, температураны және ұстауды көрсетіңіз - шарттарсыз «8000 цикл» спецификация емес.

Коммерциялық шарттар: стандартты кластерлер үшін 25-35 жұмыс күні, бес жылдық кепілдік, прототипті біріктіру жұмыстары үшін MOQ бір бірлік.

2050 кг кластерді жеткізу

Шкафтың өлшемдері 1095 * 1210 * 2120 мм және екі нұсқада да салмағы 2050 кг, сондықтан жүк көтергіш қалталары мен торапқа қажет кранға арналған көтеру нүктелері бар күшейтілген паллетте қозғалады.

Батарея орнатылған кезде жөнелтілім UN3480 қауіпті жүк болып табылады: біз UN38.3 есебі мен MSDS дайындаймыз, және сіз DG тапсырысының шығу уақытын шамамен бір апта қосуыңыз керек.

Шарттар FOB Ningbo немесе Шанхай CIF сұранысы бойынша. Автокөлік бөлімшесіне бір кластер - бұл жол жүктері үшін практикалық жүктеме; егер маршрут рұқсат етсе, екеуі 20 футтық контейнерді бекітеді.

Қызмет көрсету және сыйымдылық міндеттемесі

Бір жеткізілетін бірлік ретінде пакеттерге, кондиционерге, өртке қарсы жүйеге және кластер контроллеріне бес жылдық кепілдік.

Зауыттық қабылдау журналымен салыстырылған 0,5С циклі бойынша сыйымдылықты сақтау 80% кепілдік береді.

Бумаларды өрісте ауыстыруға болады: әлсіз бума жолдың қалған бөлігі қозғалмаған күйде бірнеше сағатта ауыстырылады және BMS қайта іске қосылғанда қайта теңестіріледі.

CAN/Eth/RS485 (4G міндетті емес) арқылы қашықтан диагностикалау инженерлерге бума деңгейіндегі деректерді оқуға және олар сайттың қуат есептерінде көрсетілмес бұрын жалаушаның дрейфін оқуға мүмкіндік береді.

Жыл сайынғы қызмет сүзгіні тазалауды, өрт қысымын тексеруді, моментті тексеруді және өнімділікті іске қосуды қамтиды; қосалқы пакеттер 5-7 жұмыс күні ішінде жеткізіледі.

Біз қайталанатын интеграциялық қателер

Қате: кластерді тұрақты ток терезесі батарея диапазонына әрең сәйкес келетін ДК-ге қосу. Оң жақта: 604~806VDC немесе 672~864VDC екі жағында шеттері бар PCS терезесінің ішінде орналасқанын тексеріңіз.

Қате: бір автобуста 225 кВт/сағ және 241 кВт/сағ кластерлерді араластыру. Оң жақта: номиналды кернеулер сәйкес келетіндей параллель қондырғылар бірдей үлгі болуы керек.

Дұрыс емес: тұрақты токтың төменгі кіреберіс безін судың ағуына қол жетімді етіп қалдыру. Оң жақта: орнату кезінде безді жабыңыз және ірге аймағын бос ұстаңыз.

Қате: IP54 деп болжау кез келген жерде сыртқы экспозицияны білдіреді. Оң жақта: ол шаңға және шашырауға шыдайды, судың тұрмауы - кластерді су басу қаупі бар жерлерден сақтаңыз.

Қате: қуаттандырмас бұрын байланыс картасын тексеруді өткізіп жіберу. Оң жақта: кластер автобусқа қосылмай тұрып, EMS көмегімен орындық деңгейіндегі CAN/RS485 қол алысуды іске қосыңыз.

Интеграторлар қандай есеп береді

Дубайдағы жүйелік интегратор 2025 жылдың басында қонақүй жобасы үшін 241 кВт/сағ кластерді 500 кВт PCS-мен жұптастырды. Олардың жетекші инженері CAN тіркеу картасы оларға EMS картасын түсіруді түстен кейін аяқтауға мүмкіндік беретінін және зауыттың сынақ есебі жергілікті атқарушы органның құжатты тексеруді жеңілдететінін айтты - бірақ тұрақты ток кабелінің ұштары стандарттыдан гөрі қысқа болды.

Кейптаундағы EPC үш бөлшек сауда орнында 225 кВт/сағ кластерде стандартталған. Олардың сатып алу жөніндегі жетекшісі бірдей 2050 кг шкаф пен жалпы қосалқы бөлшектердің тізбесі жеңілдетілген учаске логистикасын атап өтті, ал оларды іске қосу бригадасы кондиционердің қызмет көрсетуге қол жеткізу панелінің қабырғаға қарайтын жағында орналасқанына шағымданды.

Меделлиндегі (Колумбия) тау-кен өндіруші мердігер дизель-гибридті жүйенің артында бір тұрақты ток автобусында екі 241 кВт/сағ кластерді басқарады. Олардың басқару инженері жарнамаланғандай SOC сәйкес келетін параллель конфигурацияны растады және кластер диагностикасы басқару бөлмесіне кабельсіз жету үшін ұзағырақ WiFi антеннасының опциясын сұрады.

Қол қою алдында интеграторлар сұрайтын жауаптар

С: PCS қосылған ба?

A: Жоқ - бұл тұрақты батарея кластері. Ол CAN, Ethernet немесе RS485 (4G қосымша) арқылы PCS/EMS жүйесіне беріледі.

Q: Ол қандай PCS кернеулеріне сәйкес келеді?

A: 225 кВт/сағ кластері 604~806VDC құрайды; 241 кВт сағ 672 ~ 864 В тұрақты токты қамтиды. PCS DC терезесін ауқыммен салыстырыңыз.

С: Екі кластерді параллель іске қоса аламын ба?

A: Иә, бір тұрақты ток шинасындағы бірдей үлгілі кластерлер, сәйкес номиналды кернеу, сайттың EMS арқылы біріктірілген.

С: Стандартты ток дегеніміз не?

A: 0,5CP жылдамдығымен кластерге 150А; PCS қуатты анықтайды, кластер энергияны анықтайды.

С: Бару тиімділігі қандай?

A: Көмекші элементтерді қосқанда бір заряд пен бір разрядта 0,5С кезінде максимум 88%.

С: Жасушалар қанша уақытқа созылады?

A: 8000-нан астам цикл 0,5C және 25°C температурада кемінде 80% ұстаумен; жоғары қоршаған орта температурасы оны қысқартады.

С: Ол үшінші тараптың EMS жүйесімен жұмыс істей ме?

Ж: Иә - тізілім картасы құжаттама бумасының бөлігі болып табылады, сондықтан сіздің инженеріңіз зауыттық қоңыраусыз біріктіре алады.

С: Жеткізу уақыты қандай?

A: Стандартты кластерлер үшін 25-35 жұмыс күні, сонымен қатар қауіпті жүктерді шығарылған жерде брондау аптасына жуық.
