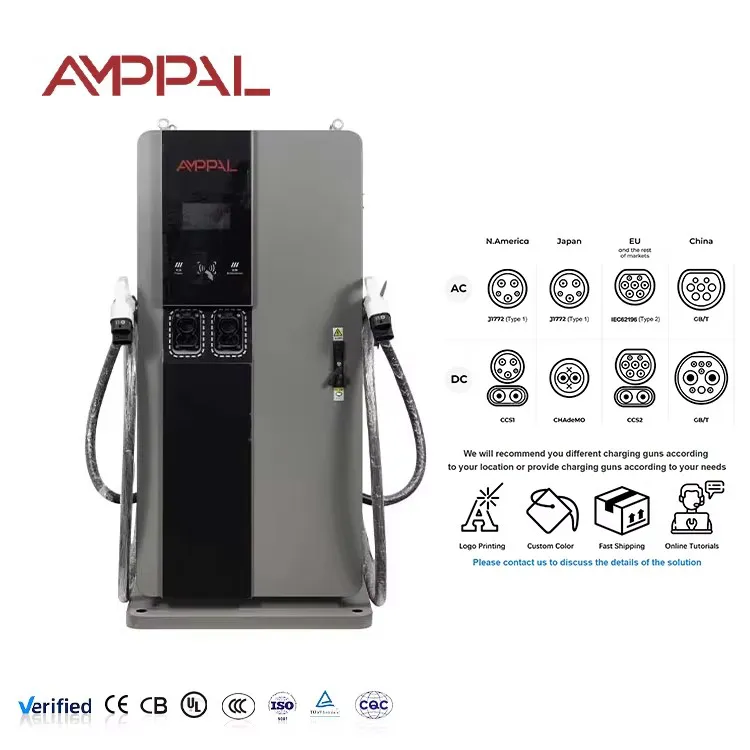

Сауда орталықтары мен автотұрақтарға арналған 80 кВт Smart DC EV зарядтау станциясы

80 кВт: электр энергиясын зарядтаудағы ең еленбейтін сан - және ол неге жұмыс істейді

Сатып алушылар 60 және 120 шамасында дауласады, ал сауда орталықтары мен тұрақтарға арналған AMPPAL 80 кВт Smart DC EV зарядтау станциясы олардың арасында ешкім сұрамаған ымыраға ұқсайды, бірақ арифметика басқаша айтады. AF-DC-80-Y-B-O-3/4/5-H 60кВт құрылғыға қарағанда 33%-ға көбірек қуат береді, ал 120кВт-қа қарағанда аз фидер қуатын сұрайды. Орташа станция үшін бұл қызмет кіреберісін жаңарту мен оны жаңартпау арасындағы айырмашылық.

Сауда орталықтары мен тұрақтарға арналған 80 кВт Smart DC EV зарядтау станциясы 750 × 550 мм негізде 1700 мм биіктікте, 7 дюймдік сенсорлық экранмен жұмыс істейді және бір шағын мұнарада бес қосқыш стандартын қамтиды. Бұл біздің 60 кВт моделіміз сияқты 3 сериялы корпус, сондықтан төсем мен құрылыс жұмыстары бірдей — тек түзеткіш сатысы үлкенірек.

Көптеген сайттарға техникалық кестедегі ең үлкен сан қажет емес. Олар сым қолдайтын ең үлкен санды қажет етеді және бұл сан жиі 80 болады.

Сондықтан 80 кВт 3 сериясы бар: бұл «электр бөлмесін қайта салмай-ақ қанша станция тұрғыза аламын» деген сұраққа жауап.

80 кВт сізге 60 кВт пен 120 кВт жетпейтін нәрсені береді

Қарапайым баға қадамы үшін 60 кВт-тан 33% артық өткізу қабілеті — диапазондағы ең жақсы доллар/кВт.

Фидер сұранысы 120 кВт-тан төмен: көптеген сайттар трансформаторды өзгертпестен бар 380 В қызметінде 80 кВт жұмыс істейді.

Бөлшек саудаға сәйкес келетін сеанс уақыты: көптеген жолаушылар электромобильдері үшін 20–40 минут, кофені тоқтату үшін жеткілікті, айналым үшін жеткілікті қысқа.

60 кВт 3 сериялы ықшам із, сондықтан төсеніш сызбасы мен құрылыс жұмыстары бірдей болып қалады.

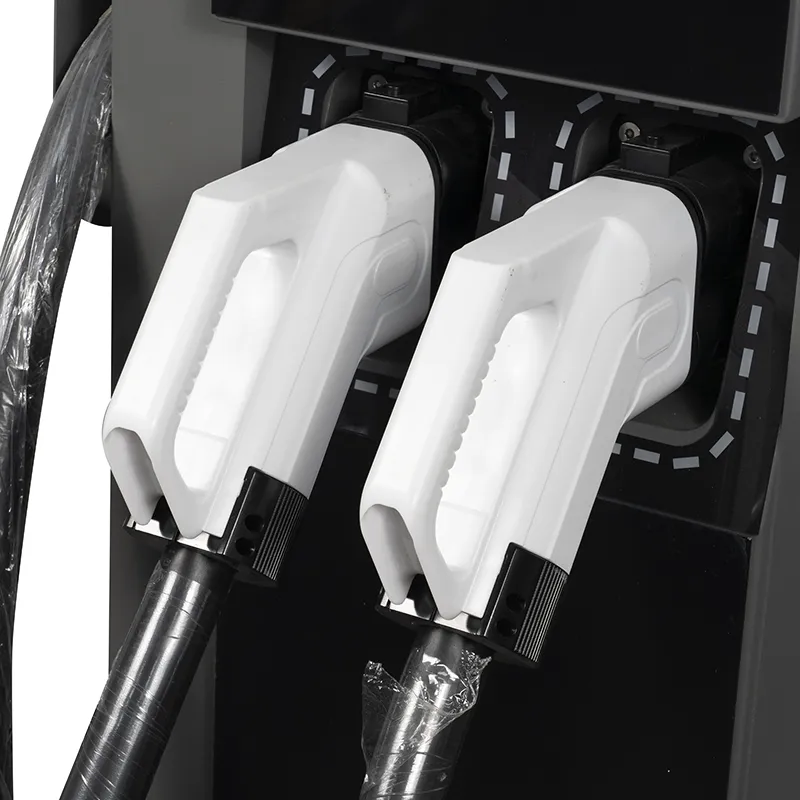

Бір мұнара, бес қосқыш: CCS1, CCS2, CHAdeMO, GB/T және NACS бірдей SKU.

95% ең жоғары тиімділік құрылғы өз шегіне дейін итерілмегенде де шығынды төмен деңгейде сақтайды.

Техникалық сипаттамалар

AF-DC-80-Y-B-O-3/4/5-H зауыттық сипаттамасы дәл жөнелтілген.

80 кВт ұтымды орта болып табылатын станциялар

30–60 шығанақтары бар орташа өлшемді бөлшек сауда автотұрақтары: бір дүңгіршекке 80 кВт жалға берушінің электр бюджетіне қарсы өткізу қабілетін теңестіреді.

Супермаркеттер мен сауда алаңдары: жүргізушілер 20–60% зарядпен келеді және толық резервуар емес, толтыру қажет.

Такси және көлік тораптары: қысқа тұру сеанстары 120 кВт-плюс бірліктер желілік құнынсыз дүңгіршектерді ауыстырады.

Фургондар мен хэтчбектердің шағын парктері: 80 кВт бір 380 В беріліс кезінде ауысымдық зарядтауды қамтиды.

Франчайзингтік отын алаңдары: 80 кВт бар шатыр қуатына слоттар, мұнда 120 кВт қызметті жаңартуға мәжбүр етеді.

Қуат ағынының ішінде: 380 В берілісіндегі 80 кВт

Құрылғы үш фазалы AC380V түзетеді және оны CCS, CHAdeMO, GB/T немесе NACS қол алысу арқылы көлік сұрауына сәйкес 200-1000VDC түрлендіреді. 80 кВт рейтингі маркетинг шыңы емес, үздіксіз болып табылады — машина оны қысқаша күшейтіп, кері тежеудің орнына сеанс арқылы ұстап тұрады.

Фидер математикасы 80 кВт жеңетін жерде. 380 В-та толық шығыс жоғалтулар мен маржа алдында фазаға шамамен 120А тартылады, бұл көптеген қолданыстағы коммерциялық қызметтер қазірдің өзінде жүзеге асырады. 120 кВт жоспары бұл токты шамамен екі есе арттырады және жиі қызмет көрсетуді тоқтатады.

OCPP 1.6/2.0 есеп беру, қашықтан диагностикалау және эфирлік микробағдарлама Ethernet, WiFi немесе 4G арқылы жұмыс істейді, сондықтан құрылғы желіңіздің қалған бөлігімен бірдей серверге қосылады. Операторлар әдетте 80 кВт активті бір баяу зарядталатын көлікпен бұғаттаудан сақтау үшін порталда сеанс шегін орнатады.

Сертификаттау және 80 кВт рейтингі үшін жүктеме-сынақ дәлелі

Типті бекіту бірлік деңгейінде CE және TUV қамтиды; біз экспорттық файлды жинайтын тұтынушылар үшін UL және CB есептерін шығарамыз.

80 кВт-тағы толық жүктемедегі төзімділікті сынау сынақ стендіндегі қысқа жарылысты ғана емес, үздіксіз рейтингті тексереді.

Ықшам мұнаралар үлкен туыстарына қарағанда шашырау аймағына жақынырақ орналасқан жол бойындағы және жағалаудағы учаскелерге арналған қоршауға 96 сағаттық тұз себіңіз.

Әрбір сериялық нөмірге байланыстырылған тиімділік журналдары бар 48 сағаттық өндірістің күйіп кетуі.

Жүктеме сынағы кезінде жылу камерасын тексеру, жөнелтуден бұрын модуль стегіндегі ыстық нүктелерді ұстайды.

Қуат модульдерінің өздері -30°C-тан +55°C-қа дейін жарамды. Біз шкафты -25°C-тан +50°C-қа дейін жариялаймыз, себебі модуль емес, қоршау шекті орнатады.

80 кВт ықшам қондырғы біздің зауыт арқылы қалай қозғалады

1-қадам. Ені 750 мм болатын қоршау FANUC желілерінде лазермен кесілген және роботпен дәнекерленген.

Қадам 2. Панельдер TRUMPF прес тежегіштерінде қалыптасады және үй ішінде ұнтақпен қапталған.

3-қадам. Модуль ұясы жобалық нүктесінен бұрын реттелген 60кВт емес, 80кВт үшін жоғары номиналды түзеткіш жинағын алады.

4-қадам. Кіріс сымдары, контакторлар және ток кернеуінен қорғаныс моменті басқарылатын ұштары бар айнымалы ток желісінде жиналады.

5-қадам. Тұрақты ток желісіне HMI, контроллер және байланыс тақталары орнатылған.

6-қадам. 80 кВт-та жүктемені сынау өнімділікті, қуат коэффициентін және бірлік үшін температураның жоғарылауын жазады.

7-қадам. 48 сағаттық жану циклы қуат ауқымы бойынша сеанстарды орындайды.

8-қадам. Қорытынды тексеру және қорапқа салу; жиынтық жөнелтілімдер 2024 жылы миллион бірліктен асты.

60 кВт немесе 120 кВт-тан жоғары 80 кВт таңдау: адал математика

Орташа алаң, бар 380 В қызметі және 20–40 минуттық сеанстарды қажет ететін көлік қоспасы бар кезде 80 кВт таңдаңыз. Бұл бөлшек сауда станциясын жылдам сезінетін ең кіші рейтинг және әдетте қызметке кіруді жаңартуды болдырмайтын ең үлкен рейтинг.

Әрбір сеанс түнгі немесе деполық заряд болса және жылдамдық сату нүктесі болмаса, 60 кВт қуатта болыңыз; үнемдеу нақты. Жүргізушілер 15–30 минуттық толықтыруды күтетін және фидер құнын төлейтін дәліз алаңын іске қоссаңыз, 120 кВт немесе одан да көп қуатқа дейін арттырыңыз.

Өсу туралы адал болыңыз: егер сайт екі жыл ішінде трафикті екі есе арттырса, зарядтағыш 80 кВт-тан жұмыс істей бастаса да, үлкенірек блок үшін фидер қуатын қазір сатып алыңыз. Зарядтағышты кейінірек ауыстыру - бір күндік жұмыс; көмілген фидерді жаңарту құрылыс жобасы болып табылады.

Тағы бір жағдайды болдырмау керек: «жоғары қуат концентраторы» ретінде жарнамаланған 80 кВт-тық жалғыз блок 150 кВт-тан жоғары болады деп күткен жүргізушілердің көңілін қалдырады. Станцияны адал атаңыз, сонда бөлімше өз орнын алады.

AMPPAL компаниясының 80 кВт келісімі орташа өлшемді станцияға не әкеледі

Баға ұсыныстары пакетінде CE, TUV, UL және CB сертификаттары бар зауыттық баға белгілеу.

сызбаны бекіткеннен кейін 15–20 жұмыс күні жеткізу; Бір контейнерден алынған MOQ.

OEM/ODM брендингі, реттелетін HMI тілі және нарыққа арналған қосқыштар қоспасы, барлығы сызбаны бекіту кезеңінде шешілді.

Бірнеше елдерді қамтитын дистрибьюторлар үшін инвентарлық тәуекелді азайтатын бір SKU-дан бес қосқышты қолдау.

Модульдер 5 жұмыс күні ішінде жеткізілетін 2 жылдық кепілдік.

80 кВт қондырғысын жөнелту, қорапқа салу және жеткізу

Мұнара шамамен 1850 × 750 × 700 мм болат қаңқалы жәшікте тік күйде жүреді. Кабель мен қосқыш төселген керек-жарақ қорабында қозғалады, ал жәшіктің негізінде стандартты паллет жүк көліктеріне арналған шанышқы қалталары бар.

Тар жәшіктер 40 фут биіктіктегі текше контейнерлерге қалдықсыз тиеледі, ал жүк тиеу жоспары баға ұсыныстарымен бірге жүреді, сондықтан экспедиторлар жүк тасымалдау аяғын дәл келтіре алады. Бір реттік сынақтар үшін LCL жөнелту арнайы жабдықсыз ұйымдастырылады.

Бағасы - FOB Ningbo немесе CIF, егер сіз жүзуді ұйымдастырғыңыз келсе. Құжаттар жинағы — шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығарылған жері сертификаты және сынақ хаттамалары жүк тиегеннен кейін үш жұмыс күні ішінде беріледі.

80 кВт ықшам үлгінің артындағы тірек құрылымы

Толық құрылғыға 2 жылдық стандартты кепілдік.

Қосалқы түзеткіш модульдер мен HMI тақталары 5 жұмыс күні ішінде жеткізіледі.

Қашықтағы OCPP диагностикасы және микробағдарлама жаңартулары әуе арқылы.

Жүктеу профилі бойынша кеңес: 380 В фидер үшін сеанс шектерін және пайдалану уақытының кестелерін орнатуға көмектесеміз.

Сүзгілерді, желдеткіштерді және терминал моментін қамтитын тоқсан сайынғы техникалық қызмет көрсетуді тексеру парағы.

80 кВт зарядтау туралы бес қате болжам

Қате: 80 кВт қуатқа 120 кВт сияқты фидер қажет деп есептейміз. Оң жақта: 380 В кезінде 80 кВт маржа алдында фазаға шамамен 120 А тартады — қызметіңізді тексеріңіз, ол қазірдің өзінде төтеп беруі мүмкін.

Қате: 60 кВт сатып алу, себебі сайтта 80 кВт-қа арналған бос орын болған кезде ол арзанырақ. Оң жақта: баға қадамы аз және өткізу қабілетінің өсуі 33%.

Қате: сеанс қақпағын орнату және бір көліктің тоқтап тұруына рұқсат беру. Оң жақ: OCPP серверінде бос тұру ақысын және сеанс шектеулерін конфигурациялаңыз.

Қате: орынды үнемдеу үшін құрылғыны кірістері бітеліп тұрған бұрышқа қою. Оң жақта: салқындату қисығы номиналды қуатта тұруы үшін нұсқаулықтағы бос орынды сақтаңыз.

Қате: 80 кВт әрбір көлікті 80 кВт зарядтайды деп есептесек. Оң жақ: көлік құралының өз өтініші шешеді; 80 кВт - бұл кепілдік емес, төбе.

80 кВт станция иелерінен нақты кері байланыс

Малайзияның Куала-Лумпур қаласындағы аймақтық оператор екі супермаркет автотұрағында алты блокты басқарады. Қолданыстағы 380 В қызметтері жүктемені тек ажыратқышты ауыстыру арқылы өңдеді, ал станциялар күніне 12–16 сеансты ауыстырады; Жалғыз тітіркендіргіш малай тілінің бумасына бірінші топтаманы қашықтан жаңарту қажет болды, ол бір түстен кейін созылды.

Өзбекстанның Ташкент қаласындағы такси кооперативі өз автобазасына төрт мұнара орнатты. Жүргізушілер ауысымдар арасында 25–40 минут ішінде зарядтайды, ал кооператив трансформатордың құнын 120 кВт қажет ететін жоспарды үнемдеді. Олардың күйзелісі: екі драйвер кабельді бұрын қолданған айнымалы ток зарядтағыштарынан ауыр деп санайды.

Загребтегі (Хорватия) супермаркеттер желісі 2025 жылы үш дүкенге 80 кВт қуат қондырғыларын орнатты. Қаржы жетекшісі жеті ай қосылған сеанстарда қайтарылған 60 кВт-тан астам қосымша шығынды есептейді; Жалғыз шағым - жанкүйерлер ең ыстық түстен кейін естілетін болады, бұл түнгі кестеде көбінесе болдырмайды.

Жиі қойылатын сұрақтар: 80 кВт сіз үшін дұрыс қуат класы ма?

С: Неліктен 60кВт орнына 80кВт?

A: Қарапайым баға қадамы үшін 33% көбірек қуат және әдетте бар 380 В қызметінде фидер жаңартылмайды.

С: Неліктен 120 кВт емес?

A: 120 кВтқа шамамен 50% көбірек фидер тогы қажет; егер сіздің қызметіңіз шекті болса, 80 кВт жаңарту құнын болдырмайды.

С: Ол әдеттегі EV-ді қаншалықты жылдам зарядтайды?

A: Көптеген жолаушылар электромобильдері аккумуляторды қабылдау қисығы мен заряд күйіне байланысты 20-40 минут ішінде 40-80 км қашықтықты қосады.

С: 80кВт әр көлік үшін 80кВт дегенді білдіре ме?

A: Жоқ. Көлік өзінің тарифін сұрайды, ал ескі үлгілер азырақ қабылдауы мүмкін; 80 кВт - бұл кепілдік емес, төбе.

С: Сіз екі мылтық нұсқасын ұсынасыз ба?

A: 3-сериялы мұнара бір бірлік үшін бір мылтық болып табылады; қос мылтық орналасулары үшін екі мұнараны немесе үлкенірек шкафты жұптастыруды ұсынамыз.

С: Қандай қосқыш опциялары қолжетімді?

A: CCS1, CCS2, CHAdeMO, GB/T және NACS; тапсырыс беру кезінде нарықты көрсетіңіз.

С: Құрылғы 400 В қызметтерінде жұмыс істей ала ма?

A: Иә. Кіріс AC380V±15%, ол номиналды 380–400В желілерін қамтиды.

С: Сіз қаншалықты жылдам жеткізе аласыз?

A: Сызбаларға қол қойылғаннан кейін 15-20 жұмыс күнін есептеңіз. Контейнер санына тапсырыстар жоспарланған слоттарды алады.

С: Кепілдік нені қамтиды?

A: Толық блокта 2 жылдық стандарт, модульдер қамтылған.
