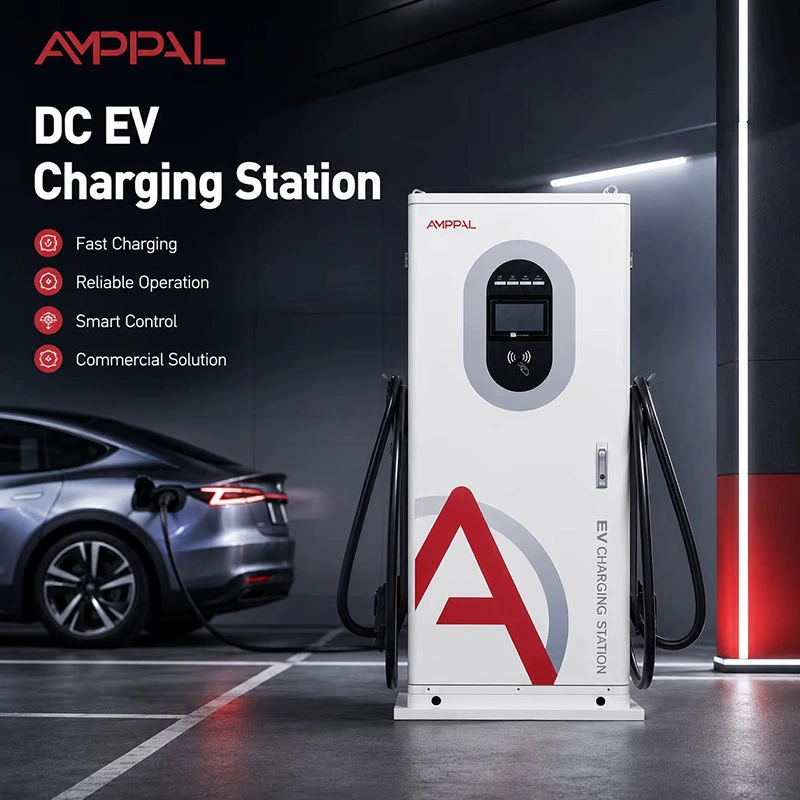

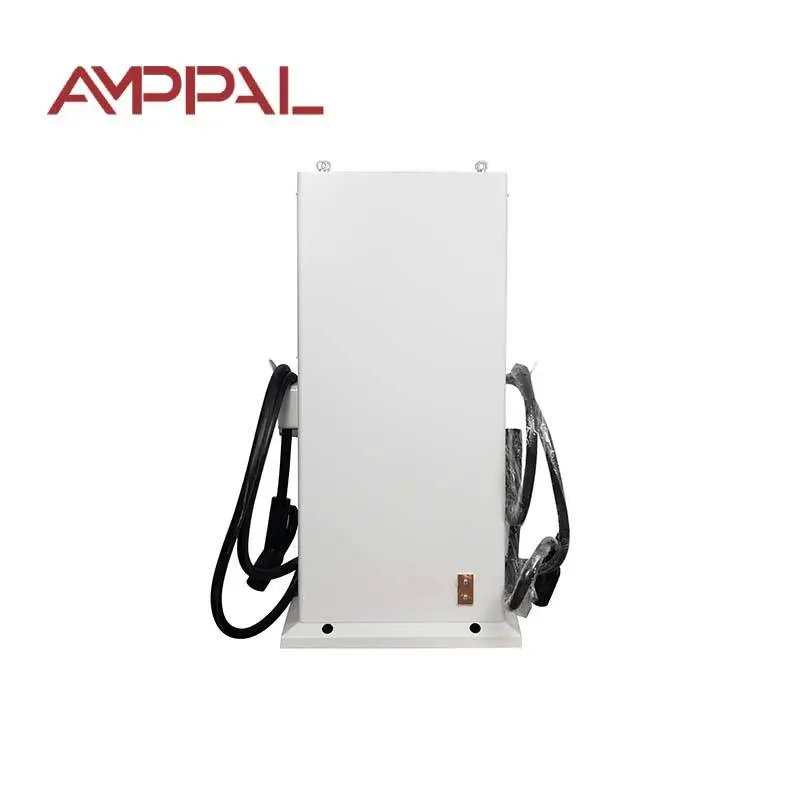

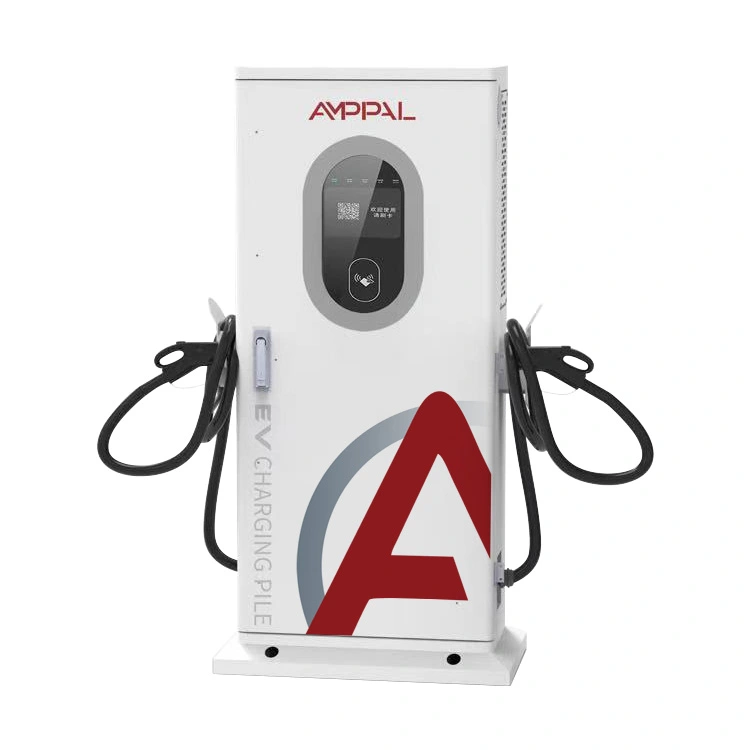

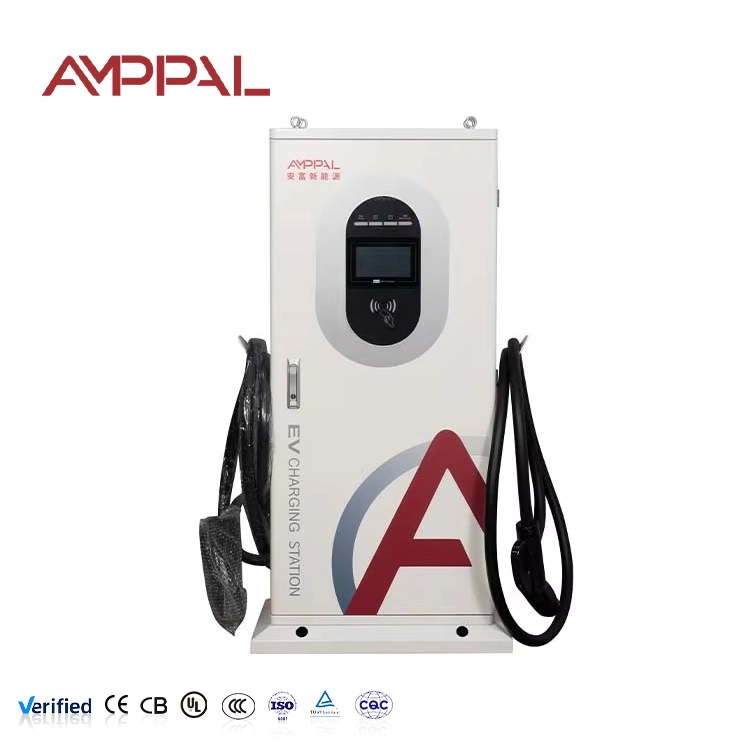

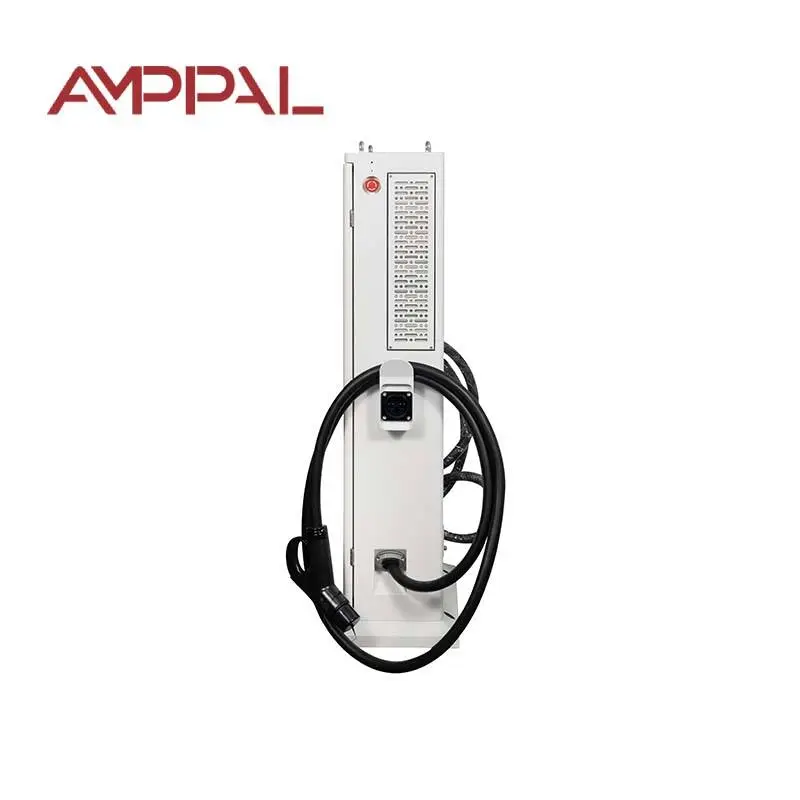

Бөлшек сауда тұрағына арналған 20 кВт ықшам біріктірілген тұрақты ток электр зарядтау станциясы

Бейтаныс адамдар пайдалану үшін салынған зарядтау посты

Жұмыс істейтін зарядтағыш пен жұртшылық көмексіз пайдалана алатын зарядтағыштың арасында айырмашылық бар. AF-DC-020-Y-B-O-3 - екінші мәселеге жауабымыз. Оның биіктігі 1517 мм, ол 7 дюймдік түрлі-түсті экранды көлігінің жанында тұрған адамның табиғи көз деңгейінде және мылтық қапшығын ересек адам тұрақты ток кабелін ыңғайлы көтере алатын белдік биіктікте қояды.

Дизайн күшінің көп бөлігі экранға кетті. Сеанс күйі, жеткізілген қуат, өткен уақыт, ағымдағы тариф және қалған баға барлығы бір бетте — мәзірге кірудің қажеті жоқ. Бірдеңе дұрыс емес болғанда, хабарлама түнгі он бірде жүргізушіге ештеңе білдірмейтін ақаулық кодын көрсетудің орнына не істеу керектігін айтады.

Аяқ ізі әдейі тар. 650 × 300 мм өлшемдегі тірек стандартты тұрақ орнының басына кеңістікке кірмей орналасады, бұл әдетте операторларды қабырғаға орнатуға мәжбүр етеді.

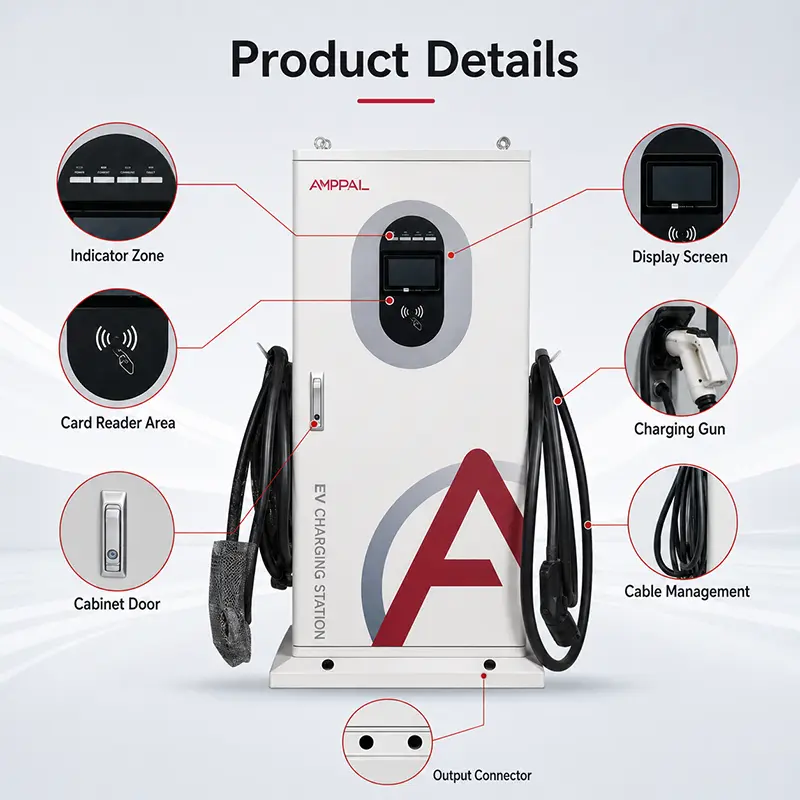

Қолдау көрсету қоңырауларын азайтатын мәліметтер

1200 мм көз биіктігіндегі 7 дюймдік түрлі-түсті сенсорлық экран: еңкеймей тұрып оқуға болады және ескі драйверлер үшін жеткілікті үлкен.

Үш іске қосу әдісі — RFID картасы, QR сканерлеу, PIN код. Телефонда сигнал болмаған кезде, карта әлі де жұмыс істейді. Драйверде карта болмаса, QR әлі де жұмыс істейді.

Төрт зарядтау режимі: автоматты толық зарядтау, бекітілген қуат, белгіленген мөлшер және белгіленген уақыт. Жиырма минуты бар жүргізуші уақытты таңдайды; бюджеті бар біреуі соманы таңдайды.

Кабель қапшығы мен ілгегі жұмыс биіктігінде: зақымдалған мылтықтардың бірден-бір ең үлкен себебі - жүргізушілердің оларды бетонға тастауы, өйткені қапшық ыңғайсыз.

200-1000VDC бойынша 0-100А: біздің үлкен шкафтарымыз сияқты бірдей кернеу терезесі, сондықтан 800В платформа болғандықтан ешбір көлік бұрылмайды.

IP54 корпусы -25°C пен +50°C деңгейінде, электроника бөлімі кабель кірісінен бөлек пломбаланған.

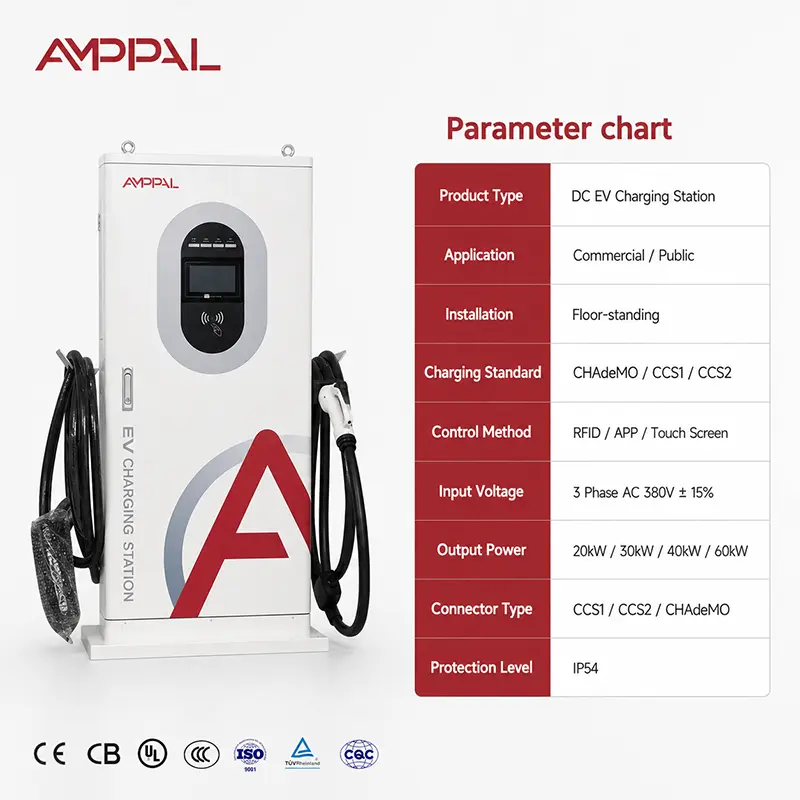

Техникалық сипаттамалар

Бұл пост қай жерде жақсы жұмыс істейді

Көшедегі муниципалды тұрақ: шығанақ басындағы тар бағананы қала билігінің көпшілігі мақұлдайды, онда кең шкаф тротуарды тазарту ережесін бұзса.

Қонақ үйлер мен мейрамханалардың автотұрақтары: қонақтар көмек сұрамай-ақ өзіне-өзі қызмет көрсетеді, бұл кез келген қоғамдық бөлімшенің практикалық сынағы.

Шағын бөлшек сауда парктері: 20 кВт 60-90 минуттық дүкенге сәйкес келеді және пост дүкеннің жанындағы өнеркәсіптік емес, әдейі көрінеді.

Ортақ ұялары бар тұрғын үй қосылыстары: PIN-код рұқсаты басқару кеңсесіне RFID картасы жүйесін басқармай-ақ кодтар шығаруға мүмкіндік береді.

Жұмыс орнындағы келушілерге арналған тұрақ: QR-бастау келушінің компания картасының схемасына тіркелмей-ақ ақы алуын білдіреді.

Драйвер желіге қосылғанда не болады

Кезектілік бекітілген және бірнеше секундты алады. Пост коннекторды анықтайды, құлыптың қосылғанын растайды, содан кейін контакторлар ашық тұрғанда тұрақты ток жағында оқшаулау сынағы жүргізеді. Оқшаулау шекті мәннен төмен болса — дымқыл қосқыш, зақымдалған кабель — ол сол жерде тоқтап, драйверге қайта қосуды бұйырады.

Оны өткізіп, пост пен көлік параметрлерін ауыстырады. BMS мақсатты кернеуді және максималды рұқсат етілген токты көрсетеді; пост оның не бере алатынын растайды және өрлеуді бастайды. Осы сәттен бастап көлік ағынды басқарады, сондықтан бірдей посттардағы екі көлік әртүрлі тарифтермен зарядталады.

Драйвер таңдаған төрт режимнің қайсысы сеанс аяқталған кезде басқарады. BMS тоқтағанша автоматты түрде жұмыс істейді. Бекітілген сома, бекітілген қуат және белгіленген уақыт өз күйінде аяқталады және пост экранда себебін хабарлайды, сондықтан ешкім кінәлі деп санамайды.

Сәйкестік және желілік тестілеу

EN IEC 61851-1:2019 және EN IEC 61851-23:2014, CE декларациясы және серияланған сынақ есебі әрбір постпен бірге жеткізіледі.

Экран және сенсорлық қабат толық -25°C пен +50°C жұмыс диапазонында оқылу және жауап беру үшін сыналған; суық ауа-райында жанасудың бұзылуы - бұл қоғамдық бөлімшелерде жиі кездесетін шағым.

100% оқшаулау кедергісі және диэлектрлік беріктік сынағы.

Өндірістік үлгілердегі зеңбірек пен қапшық механикалық циклі — қаптама өзіне-өзі қызмет көрсететін жабдықтың тозу нүктесі болып табылады.

IP54 растауы және корпус пен негізге 96 сағаттық тұз спрейі.

Буып-түю алдында термиялық каротажмен толық жүктемені орындау.

Пост қалай құрастырылады

1. Модульдерді, экрандық жинақтарды, оқырмандарды, контакторларды және кабельдік жинақтарды кіріс тексеру.

2. Колонна мен негіз қалқандарын CNC тесу және қалыптау; негізгі фланецтің геометриясы тірек бекіткеннен кейін қалай дұрыс болатынын белгілейді.

3. Бағананы негізге роботты дәнекерлеу, көрінетін беттердегі тігістерді тегістеу.

4. Алдын ала өңдеу және электростатикалық ұнтақ бояу; көпшілікке арналған жабдық жабынның қалыңдығын қосымша тексеруден өтеді.

5. Қуат жинағы — модульдер, шиналар және ішкі сымдар, барлық қуат терминалдары бұралған және куәландырылған.

6. Орнатылған HMI және қол жеткізу жабдығы: экран, картаны оқу құрылғысы, QR камера терезесі және пернетақта, әрбір функция тексерілген.

7. Микробағдарламаны жүктеу, сенсорды калибрлеу және барлық төрт зарядтау режимін қамтитын сценарийлік пайдаланушы интерфейсі сынағы.

8. Толық жүктелу, қауіпсіздік батареясы, IP тексеру, содан кейін экспортқа арналған.

20 кВт қоғамдық пост үшін дұрыс қуат па?

Қуатты тендерлік құжатта әсерлі болып көрінетін нәрсеге емес, көліктің қанша уақыт тұрғанына сәйкестендіріңіз.

20 кВт-та жүргізуші сағатына шамамен 20 кВт/сағ алады - шамамен 100-120 км қашықтық. Дүкенге бару, тамақтану немесе кеңсеге бару үшін бұл толықтай сәйкес келеді және поштаны сатып алу және қосылу үшін азырақ тұрады.

Егер сіздің ұяларыңыз қырық минуттан аз уақыт ішінде аударылса немесе жүргізушілер тез кетеміз деп келсе, бұл дұрыс емес өнім және біз оны қазір айтқымыз келеді: 60 кВт немесе 120 кВт шкафтарды қараңыз. Сол сияқты, егер сайт түнгі тұрғын үй тұрағы болса, айнымалы ток бағандары бірдей драйверлерге айтарлықтай аз ақшаға қызмет етеді.

Бұл бірдей қуаттағы қабырға қорапшасымен қалай салыстырылады

Орналастыру еркіндігі: хабарлама сайттың кез келген жерінде орналасқан. Қабырғалық қорапқа дұрыс жерде қабырға қажет, ол ашық автотұрақта жиі болмайды.

Көпшілікке таныстыру: үлкен экраны бар дайын пост әдейі жасалған инфрақұрылым ретінде оқылады; Драйверлер оған қабырғадағы қорапқа қарағанда көбірек сенеді және бұл пайдалануда көрінеді.

Экран өлшемі: қабырғаға орнатылған 20 кВт-тағы 4,3 дюймге қарсы 7 дюймдік түс. Қараусыз қоғамдық пайдалану үшін үлкенірек экран айырмашылыққа тұрарлық.

Орнату: пост үшін кішігірім іргетас пен төменнен кабель кірісі қажет; қабырға қорабы жоқ. Бұл негізге арналған бюджет.

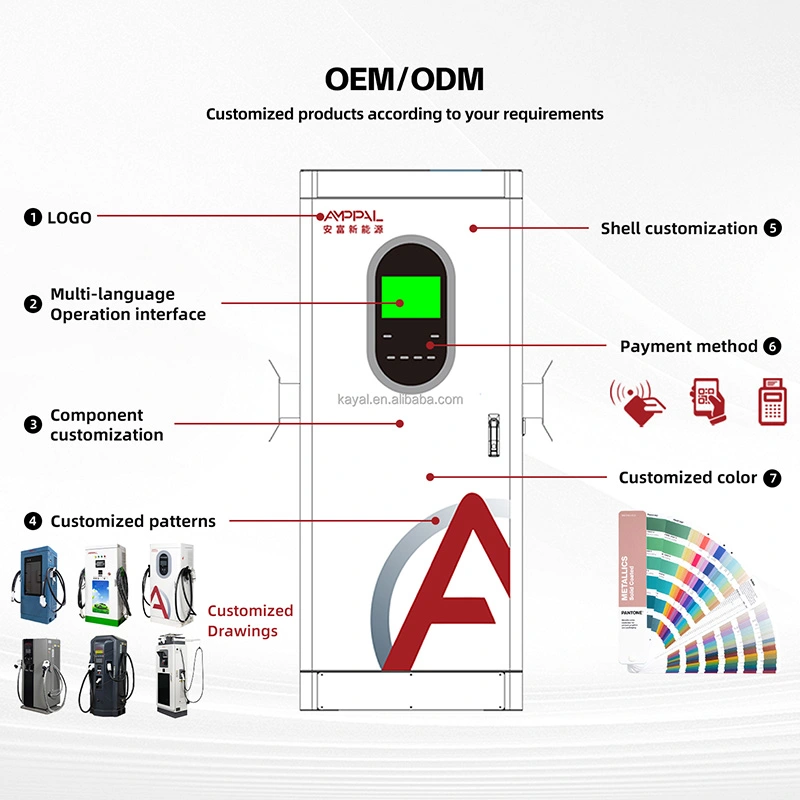

Коммерциялық шарттар екеуінде де бірдей: MOQ 1 бірлік стандарты, 15-20 жұмыс күні, екі жылдық кепілдік, 50 бірліктен таңдамалы брендинг.

Қаптау және жеткізу

Посттар шамамен 1620 × 750 × 420 мм, жалпы салмағы шамамен 85 кг, экранның беті көбікпен қорғалған және бір жәшікке бөлек оралған мылтықпен фанер жәшікте тік күйде жеткізіледі.

Алты жәшік стандартты экспорттық паллет конфигурациясына сәйкес келеді; 20 футтық контейнерге зәкір жинақтарының тапсырыспен жеткізілуіне байланысты шамамен 48 пост және 40 фут биік текше шамамен 100 болады.

Қол жетімді шарттар EXW, FOB Ningbo немесе Shanghai, CIF және DDP Еуропа мен Парсы шығанағы елдерінің көпшілігінде. Анкерлік болттар жинақтары мен орнату үлгілері тауарлармен бірге тегін жеткізіледі. Құжаттамаға шот-фактура, орау парағы, CE декларациясы, серияланған сынақ есебі және іргетас сызбалары кіреді.

Қызмет және шығын материалдары

Қуат модульдері, экран, оқырмандар, контакторлар және кабель жинағы бойынша екі жылдық кепілдік.

Зарядтау тапаншасы мен кабель далада ауыстырылатын ретінде қарастырылады; екі қосалқы мылтық жинағы бар дистрибьютор бір күн ішінде жалпыға ортақ сайттағы ең көп таралған зақымдарды шеше алады.

Қосылған жерде OCPP арқылы қашықтан диагностикалау, соның ішінде экран және оқу құралы күйі.

Қосалқы бөлшектер растаудан кейін 48 сағат ішінде, курьер арқылы 3-5 жұмыс күні ішінде жөнелтіледі.

Ұсынылатын қызмет көрсету аралығы: жалпыға қолжетімді сайттарда алты ай — сүзгіні тазалау, пистолет пен қапшықты тексеру, тығыздағышты тексеру, экран бетін тексеру.

Қоғамдық сайттарда не дұрыс емес

Қате: постты күндізгі күннің тікелей жағына қарай орнату. Оң жақ: экранды күн аз түсетін жерге бағыттаңыз немесе жоғары жарықтық дисплей опциясын орналастырыңыз. Оқуға болмайтын экрандар баяу зарядтаудан гөрі көбірек шағымдар тудырады.

Дұрыс емес: жұқа беткі тақтаға бекіту. Оң жақта: берілген сызбаға дұрыс негіз құйыңыз. Бағандарды кері бағытта жүретін көліктер қағып, база бұл жүкті алады.

Қате: шығанақтың алдындағы доңғалақ тоқтатқышын немесе тіреуішті өткізбеу. Дұрыс: біреуіне сәйкес келеді. Құны ауыстыру бағанына қарағанда тривиальды.

Қате: QR коды стикерін өшіру үшін қалдыру. Оң жақта: оны әрбір қызметке барған кезде тексеріңіз — ағартылған QR коды телефонмен басталған әрбір сеансты үнсіз жояды.

Қате: вандализмді аппараттық мәселе деп болжау. Оң жақта: жарықтандыру және камераны қамту кез келген қоршау рейтингіне қарағанда жалпыға ортақ жазбаны жақсы қорғайды.

Сайт иесінің пікірі

Грекияның солтүстігіндегі муниципалитет 2025 жылы қалалық төрт автотұраққа он төрт пост орнатты. Олардың көлік қызметкері PIN опциясы карта емес, ең көп қолданылатын бастау әдісі болып шықты — жергілікті есептік жазбасы жоқ келушілер жай ғана тұрақ қызметшісінен код алды.

Джорджиядағы үш объектіде он бір посты бар қонақ үй тобы ұсынысымызды өзгерткен бір пікір қалдырды: олар төрт зарядтау режимін автоматты түрде және қонақтарды пайдалану үшін белгіленген уақытқа шектеуді сұрады, өйткені қалған екі адам шатастырған. Бұл конфигурация енді микробағдарлама параметрі ретінде қол жетімді.

Өзбекстандағы тоғыз бекетті басқаратын оператор 300 мм тар тереңдіктің шешуші болғанын атап өтті — олардың шығанақтары кеңестік дәуірдегі стандартқа сай, тығыз айналыммен орналастырылған, ал тереңірек шкаф өртке қол жеткізуді тексеруден өтпейді.

Сатып алушылардың сұрақтары

С: Драйвер оны қолданбасыз немесе тіркелгісіз пайдалана ала ма?

A: Иә. PIN және RFID екеуі де дербес жұмыс істейді. QR бэк-офис платформасын басқаратын жерде қол жетімді.

С: Оған қандай негіз қажет?

Ж: Төменнен кабель кірісі бар біздің берілген сызбаға арналған бетон төсемі. Анкерлік болттар мен үлгі кіреді.

С: Күндізгі жарықта экран қаншалықты көрінеді?

A: Стандартты экран көлеңкеде және жанама жарықта оқылады. Күнге қарайтын ашық алаңқайлар үшін жоғары жарықтық опциясын көрсетіңіз.

С: Төрт режимнің қайсысын қосу керек?

A: Қоғамдық сайттар үшін автоматты және белгіленген уақыт көптеген драйверлерді қамтиды. Тұрақты сома алдын ала төленген үлгілерге сәйкес келеді. Микробағдарламада мәзірді шектеуге болады.

Q: Зарядтау кабелінің ұзындығы қанша?

A: стандарт ретінде 5 метр, ол шығанақтың екі жағындағы кіреберістерге жетеді. Ұзынырақ кабельдер бар, бірақ пайдаланушының жұмысына салмақ қосады.

С: 20 кВт мемлекеттік тарифті ақтауға жеткілікті ме?

A: Тұрғын үйге негізделген сайттарда, иә. Жүргізушілер жылдамдықты күтетін транзиттік сайттарда баға туралы шағымдар пайда болады. Тарифті қуатқа сәйкестендіріңіз.

С: Екі мылтық сыйғыза аламын ба?

A: Бұл үлгіде жоқ. Көп мылтық жұмысы біздің бөлінген типтегі шкафтардан басталады.

С: Жеткізу уақыты қандай?

A: 15-20 жұмыс күні стандарты; 25-30 теңшелетін түс, экран графикасы немесе шектеулі микробағдарлама құрастыру үшін. MOQ 1 бірлік стандарт, брендинг үшін 50.
