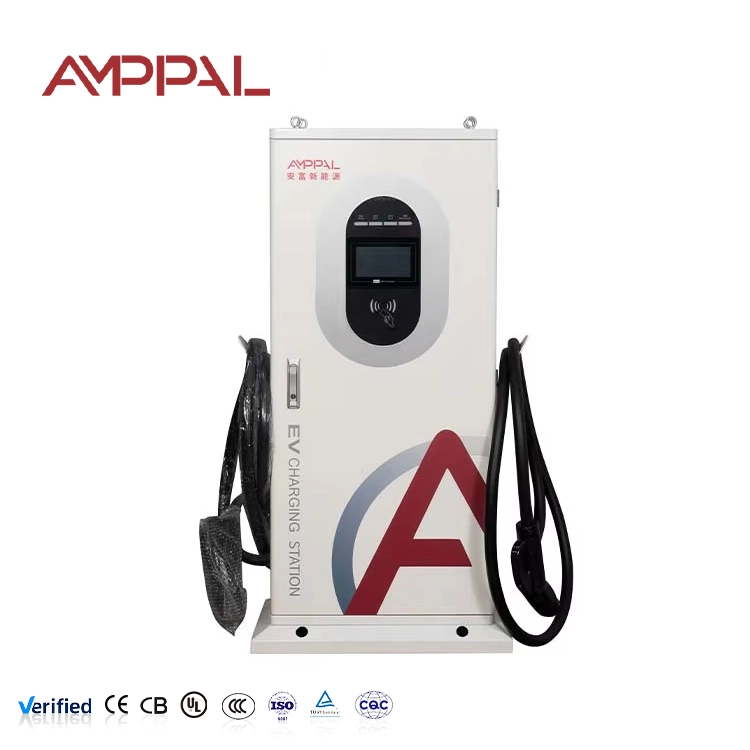

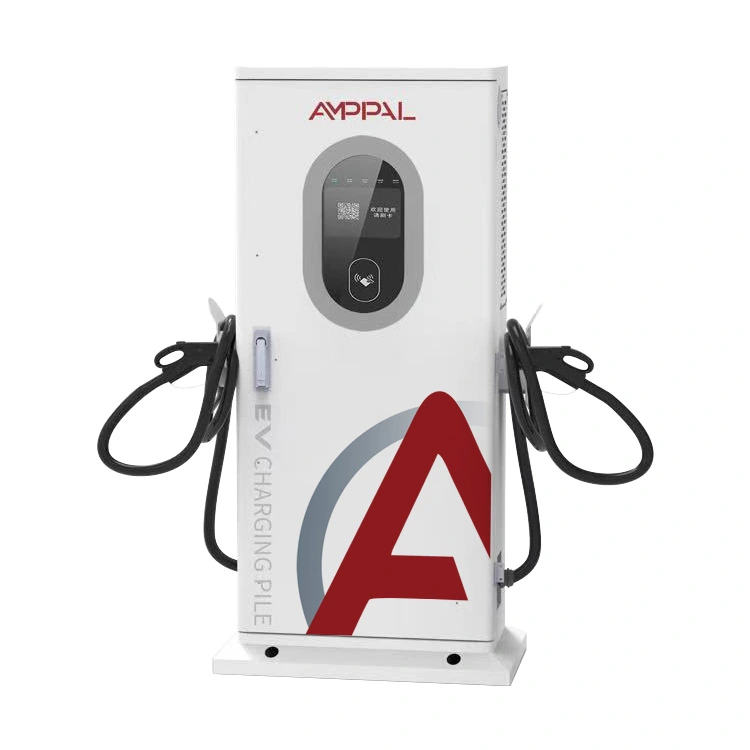

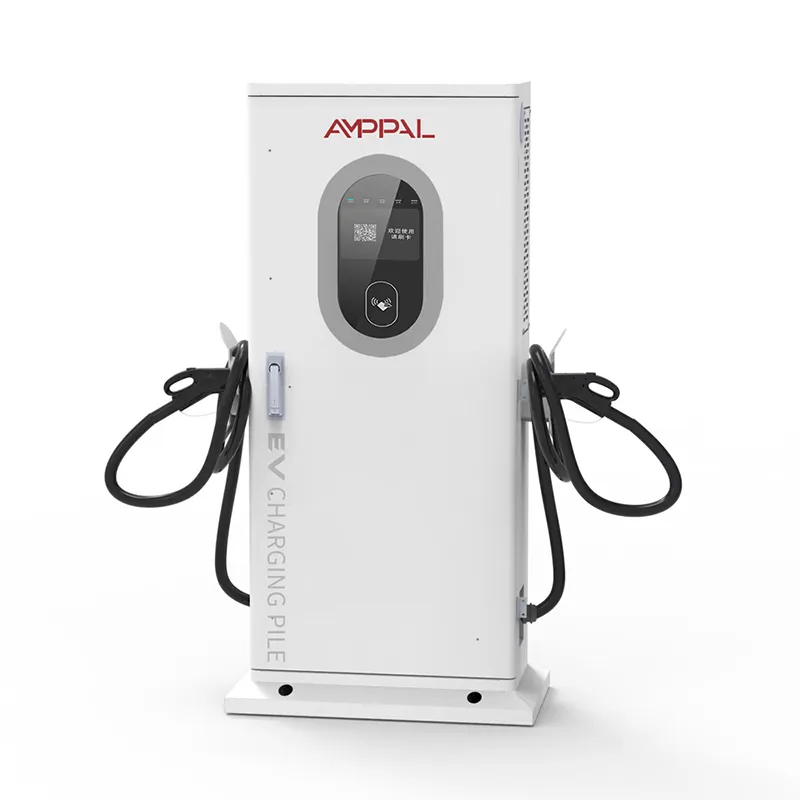

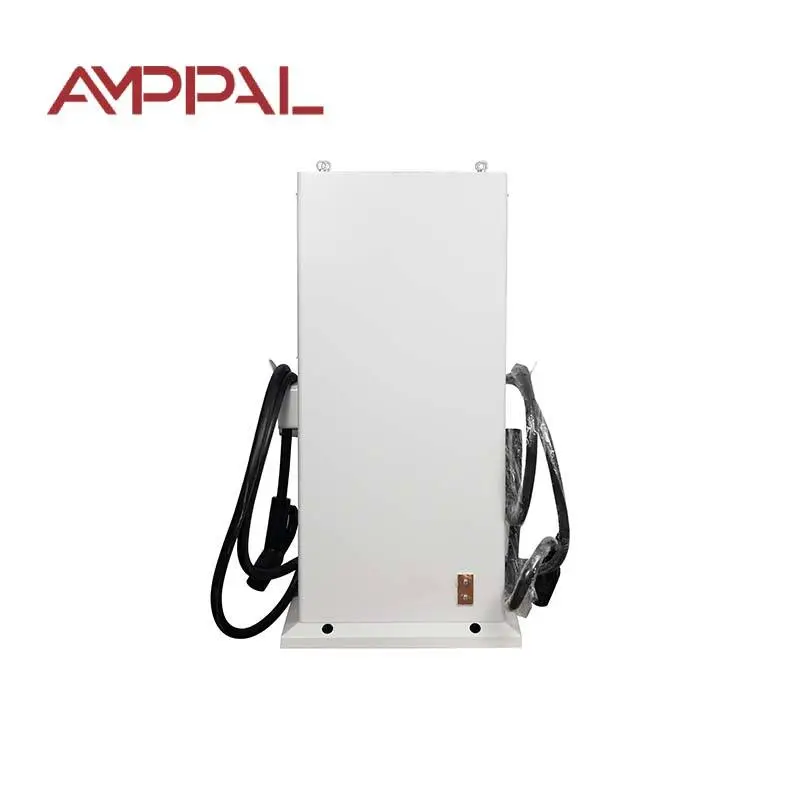

Коммерциялық флоттарға арналған 60 кВт барлығы бір DC EV жылдам зарядтағыш

Бұл зарядтағыш дегеніміз не және ол сіздің торыңыздан не сұрайды

60 кВт зарядтағышты сатып алмас бұрын, ол көлікті зарядтай алады ма деген сұрақ сирек туындайды - бұл сіздің трансформаторыңызға, фазалық балансыңызға және сұраныс төлеміңізге не істейді. AF-DC-060-Y-B-O-3/4/5-H - өлшемдері 1517 x 650 x 300 мм негізді қосқанда, бір AC380V +-/сағ. үш кірістен 133А дейін 200-1000В тұрақты токта 60кВт беретін, еденде орналасқан біріктірілген тұрақты ток жылдам зарядтау құрылғысы.

Толық жүктеме кезінде ол фазаға шамамен 90А тартады - нақты көрсеткіш жергілікті кернеу мен қуат коэффициентіне байланысты. Бұл сан, бір уақытта қанша бірлік жұмыс істейтін болса, сіздің жобаңыздың нақты сипаттамасы болып табылады.

Неліктен сайтты жоспарлаушылар осы 60 кВт қондырғыны таңдайды?

Басқарылатын тәбет: бір фазаға шамамен 90А бір блоктың жиі қолданыстағы 100А қызметіне сәйкес келетінін білдіреді, бұл құрылыс жұмыстарын аз сақтайды.

133А максималды шығыс тогы жеңіл көліктерге ғана емес, фургондар мен жеңіл жүк көліктеріне де жетеді - ағымдағы диапазон үлкен көліктер үшін 60 кВт жылдам сезінуге мүмкіндік береді.

Жүктемені басқару ілгектері бар OCPP 1.6/2.0: торап контроллері тораптың жалпы қуатын және бірліктерді ретке келтіреді - алты зарядтағышты төрт өлшемді трансформаторға қалай сығасыз.

95% ең жоғары тиімділік азырақ сатып алынған энергияның шкафтың қызуына айналып, батареяға көбірек жететінін білдіреді.

Жіңішке 1517 x 650 x 300 мм баған - алты бірлік алаңға үстемдік етпей, алдыңғы аула қабырғасын сызады.

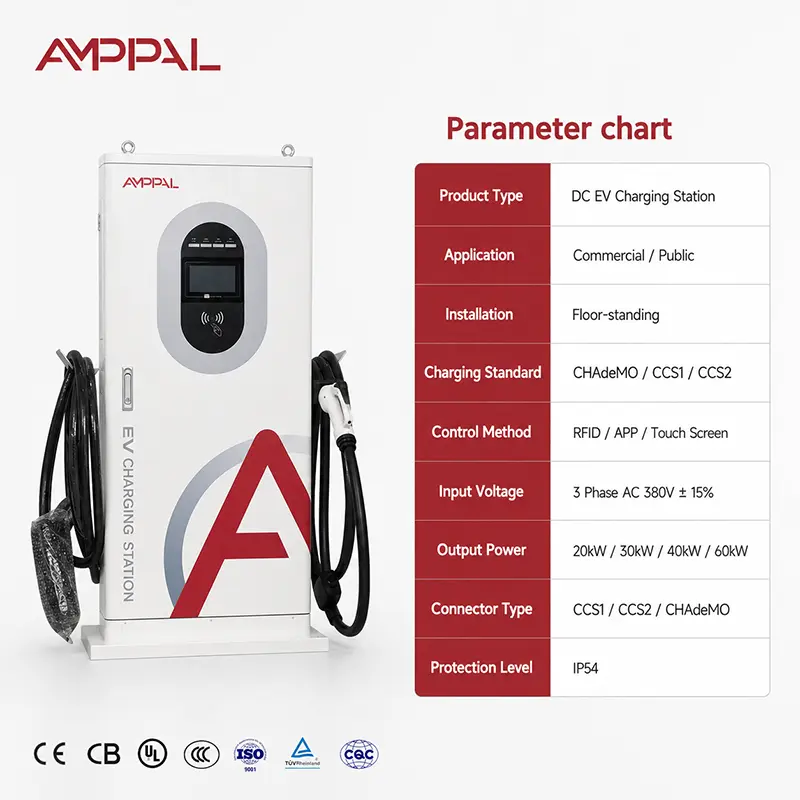

Техникалық сипаттамалары - 60кВт, AF-DC-060-Y-B-O-3/4/5-H

60 кВт қуат алатын бес сайт

Автомобиль жолдарының қызмет көрсету аймақтары: 20-40 минуттық сеанстар 60 кВт-қа сәйкес келеді және бір бағытқа екі блок 120 кВт желілік міндеттемесіз кезектерді жылжытады.

Такси және жол тораптары: 60 кВт кофе-брейк кезінде таксиді айналдырады, ал 133А үлкенірек электронды фургондарға көмектеседі.

Жеткізу фургондары бар логистикалық қоймалар: 60 кВт ауысым аралық толықтырулар 30-60 кВт/сағ батареяларды өңдейді.

Ұшқыштан толық құрастыруға дейін масштабталатын көп блокты алаңқайлар: екеуінен бастаңыз, пайдалану өскен сайын жұптарды қосыңыз - бірдей үлгі, бірдей тор математикасы.

Solar-plus-сақтау гибридті тораптары: зарядтағыш күн терезесінде 60 кВт алады және түнде жүктемені басқару арқылы дроссельді реттейді.

Құрылғы сіздің торыңызбен қалай сөйлеседі

Кіріс кезеңі белсенді қуат коэффициенті түзетуі бар үш фазалы түзеткіш болып табылады, сондықтан ток тарту идеалды сызыққа жақын қалады: 60 000 Вт 380 В-қа бөлінген, үш түбірлік, тиімділік және қуат коэффициенті - іс жүзінде фазаға шамамен 90А. Бұл санды қызметтік бағдарлама және ажыратқышты тексеру үшін сақтаңыз.

Шығу әр көлік үшін бақыланады: құрылғы BMS-пен кернеуді келіседі және батарея оны қабылдаған кезде токты 133А-ге дейін реттейді. Зарядтау қисықтары үстіңгі жағында тегістеледі, осылайша бірге аяқталған екі көлік әрқайсысы 60 кВт-тан аз тартады - нақты сұраныс әдетте тақтайша сомасынан төмен болады, бұл бір уақыттағы факторларды заңды етеді.

Көп блокты тораптар үшін OCPP сілтемесі аппараттық құралға қарағанда маңыздырақ: контроллер торап шегін белгілейді - айталық, алты блок бойынша 240 кВт - және блоктар оны динамикалық түрде бөліседі. Бұл сіздің трансформаторыңызды бір өлшемді қадамға қысқартуы мүмкін және онымен сұраныс төлемі.

Сәйкестік және зауыттық сынақ дәлелі

Сәйкестік жиынтығы: Еуропа үшін CE және TUV, халықаралық тендерлер үшін CB, үйдегі CCC, АҚШ жобалары үшін сұрау бойынша UL.

IP54 шаң мен шашырауды сынау біздің камерада өтеді; рейтинг болжанбайды, тексеріледі.

Әрбір өндірістік партиядан алынған 96 сағаттық тұз бүріккіш үлгісі жағалаудағы және өнеркәсіптік алаңдарды жабу ақауларынан қорғайды.

Әрбір қондырғы 40 C температурада 24 сағаттық толық жүктемемен жағуды аяқтайды; 94%-дан төмен тиімділік жөнелтуді емес, қайта өңдеуді білдіреді.

Тұрақты ток өлшегіш қадағаланатын сілтеме бойынша калибрленген; сертификат құрылғымен бірге жеткізіледі.

Зауыт ішінде: 60 кВт қондырғы қалай құрастырылады

Табақ болат CNC машиналары мен лазерлік кескіштермен тесіп, кесіледі және бүктеледі, содан кейін ұнтақпен қапталады.

Тұз бүріккіш үлгілері топтамадан алынады және құрастыру басталғанға дейін 96 сағат бұрын сыналады.

Айнымалы ток кіріс бөлімі және 60 кВт тұрақты ток стек крутящий моментпен басқарылатын құралдармен бөлек желілерге салынған.

Басқару тақтасы, тұрақты ток өлшегіш және OCPP 1.6/2.0 байланыс модулі құжатталған кестеге қосылған.

Микробағдарлама жыпылықтайды; толық 133А шығыс жолы батареямен емес, электронды жүктемемен тексеріледі.

Суық және жылу камерасының жұмысы 40 C температурада 24 сағат бойы толық жүктемемен жану алдында болады.

IP54 нығыздағыштары, бездері және есік тығыздағыштары тексеріледі; алты бағытты су бүрку.

Калибрлеу сертификаты берілді, бірлік қорапқа салынған.

Сайтты жоспарлау жөніндегі нұсқаулық: 2 бірліктен 6 бірлікке дейін

Трансформатордан бастаңыз. Толық жүктемедегі екі блокқа бір фазаға шамамен 180А қажет - әдетте бос орыны бар 100 кВА трансформатор немесе сайтыңызда үш фазалы қуаттылық болса, бар қызмет. Төрт блок: фазаға шамамен 360А, бұл сізді 160-200 кВА трансформаторға итермелейді.

Зат тақтайшасының арифметикасы үшін мөлшерлемеңіз. 0,6-0,8 біруақыттық коэффициенті шынайы болып табылады, өйткені сеанстар табиғи түрде өзгереді; жүктемені басқару нақты шыңға жақынырақ дизайн жасауға мүмкіндік береді. Фазалық тепе-теңдік те маңызды: торап теңгерімді болып қалуы үшін бірліктерді бір-бірден қосыңыз және фазаларды ауыстырыңыз - теңгерімсіз сайт жоғары шығындарды төлейді және жағымсыз ақауларды жояды.

Соңында, сұраныс төлемі: коммуналдық қызметтер айдың ең жоғары 15 минуттық шыңын бөлек төлейді. Бір терезе үшін 360 кВт тартатын алты блок бір рет емес, ай сайын нақты ақшаға түседі. Зарядтау терезесінде күн сәулесі және қарапайым батарея буфері бұл шыңды қырады; OCPP сілтемесі контроллерге оны автоматты түрде жасауға мүмкіндік береді.

Неліктен импорттаушылар AMPPAL-ды өздерінің қысқа тізіміне енгізеді?

Үлгі тапсырыстар 3-5 жұмыс күні ішінде жеткізіледі; контейнерлік жөнелтілімдер тапсырыс расталғаннан кейін 15-20 жұмыс күні ішінде кетеді.

Бір үлгі бірлігінен артық минимум жоқ; Көлемді баға 10-нан басталады және 30/40/60 кВт модельдер бір контейнерде жүре алады.

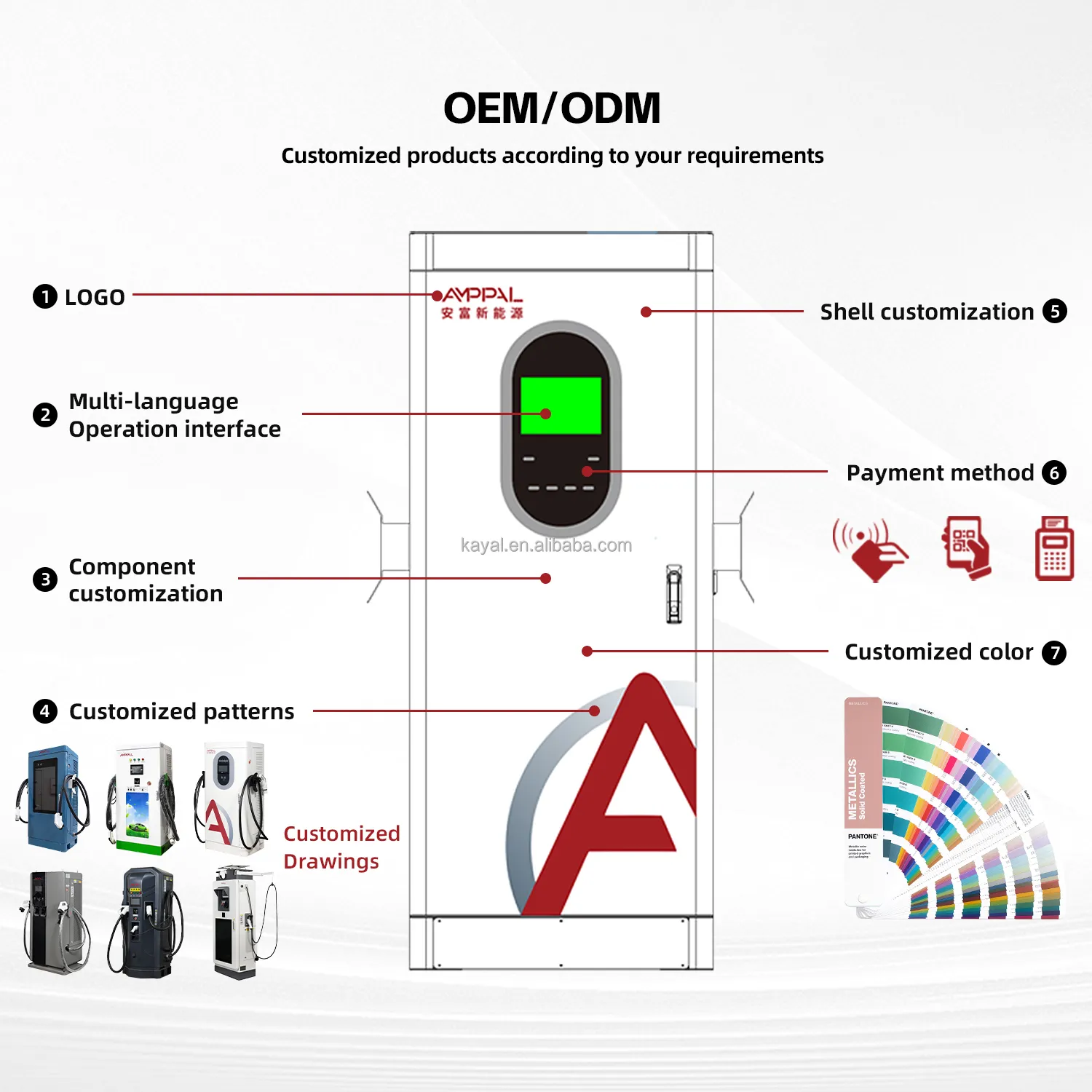

Теңшеу: сіздің логотипіңіз, бояуыңыздың түсі, төлем қолданбаңыз, белгілеріңіз.

Біз әрбір жөнелтілімде шот-фактураны, орау парағын, CE/TUV сертификаттарын, сынақ есептерін және шығу тегі туралы сертификатты береміз.

Тексеруге болатын рекорд: 2014 жылдан бері 1 миллионнан астам бірлік, AMPPAL өзі басқаратын 200+ станция және Сауд Арабиясындағы NEOM жасыл сутегі жобасындағы 500 сұйық салқындатылған қондырғы.

Экспорттық орау және жүк тасымалдау шарттары

Әрбір жәшік бір паллет орнын алады: төрт жақты негіздегі ағаш жақтау, ізіне көбікпен жабылған және мұхит аяғы үшін ылғалдылықпен оралған. Зарядтау кабелі орама және баумен бекітілген, сондықтан қосқыш қорғалған.

Шамамен он жәшік 20 футтық контейнерге, қабырғаға орнатылған үлгілермен араласқан 24 40 футтық биік текшеге сәйкес келеді. Әрбір жүк тиеу кезінде суретке түсіріледі.

Біз EXW Yueqing, FOB Ningbo және CIF-to-port нұсқаларын келтіреміз; Нинбодағы экспедиторлар AMPPAL жәшіктерін жақсы біледі.

Жеткізуден кейінгі қызмет көрсету және қолдау

Әрбір құрылғыға екі жылдық кепілдік беріледі. Алты блоктан тұратын сайтта бірдеңе істен шыққан сайын әуе тасымалына сенбей, жергілікті жерде бір қосалқы модульді ұстауды ұсынамыз.

8 жылдан астам жинақталған қосалқы бөлшектер: экрандар, мылтық жинақтары, желдеткіштер, сүзгілер, басқару тақталары - көпшілігі бір аптада келеді.

Қашықтағы микробағдарлама жаңартулары және OCPP 1.6/2.0 конфигурациясын электрондық пошта немесе WhatsApp арқылы бір күндік жауап арқылы қолдайды.

Сайтты жоспарлау бойынша көмек кіреді: біздің инженерлер трансформатор өлшемін, кабель кестесін және фазалық жоспарыңызды көбейтуге тапсырыс бермес бұрын қарастырады.

Жыл сайынғы қызмет көрсетуді тексеру тізімі: сүзгіні 1-3 ай сайын тазалау, жыл сайынғы қосылымдар, жүктемені басқару параметрлерін тоқсан сайын қарау.

Орнату қателері (дұрыс / дұрыс)

Қате: фазалық айналу маңызды емес, себебі құрылғы өзін түзетеді. Оң жақ: қуаттандыру алдында L1-L2-L3 айналуын тексеріңіз; кері айналу құрылғыны істен шығарады және кіріс кезеңін зақымдауы мүмкін.

Қате: сымдарды қарапайым ету үшін барлық жаңа блоктарды бір фазаға қосу. Оң жақта: бірліктерді фазалар бойынша бөлу; теңгерімді сайт жағымсыз сапарларды болдырмайды және аз шығындарды төлейді.

Қате: қоректендіру кабелінің өлшемін дәл ажыратқыш номинациясында. Оң жақта: жұмыс ұзақтығы бойынша кернеудің төмендеуіне рұқсат етіңіз - терминалдарда AC380V +/- 15% төмен, құрылғы төмендейді немесе ақаулар.

Қате: тор жұмысы кезінде зарядтағышты портативті генератордан іске қосу. Оң жақта: тұрақты үш фазалы қоректендіруді пайдаланыңыз; генератор жиілігінің ауытқуы кіріс қорғаныстарын шатастырады.

Қате: сайт қақпағынсыз барлық алты блокты қосу. Оң жақта: OCPP жүктемені басқару қақпағын трансформатордың нақты қуатына орнатыңыз - бұл 200 кВА және 400 кВА трансформатор арасындағы айырмашылық.

Сайт иесінің есептері

Селангор, Малайзиядағы логистикалық оператор (2025 ж. шілде) өзінің жеткізу фургондары үшін 100 кВА қызмет көрсететін екі блоктан бастады. Оның айтуынша, 133A шығысы оның 60 кВт/сағ фургондарын маршруттар арасында шамамен бір сағатта зарядтайды - және жүктемені басқару қақпағы трансформаторды жаңартуды білдірмейді. Оның шағымы: оның үшінші тарап серверімен бастапқы OCPP орнату тегістеу үшін екі қолдау сеансын қажет етті; біз сұраныс бойынша зауытта серверді алдын ала конфигурациялаймыз.

Сарагосадағы (2025 ж. қазан) қызмет көрсету аймағының операторы тас жол аялдамасында төрт блокты басқарады және инженерлеріміз 240 кВт-қа шек орнатқаннан кейін оның сұраныс төлемінің 23%-ға төмендегенін көрді. Оның реніші: бірінші айда ол төртеуін де Auto-да қалдырды және екі блок бірдей 15 минуттық терезеде аяқталды, ең жоғары деңгейге көтерілді - таңқаларлық параметрлер оны түзетті.

Монтеррейдегі (Мексика) сайтты әзірлеуші ​​(2026 жылдың ақпаны) 300 кВА трансформаторы мен күн энергиясы бар алты блоктан тұратын ауланы жоспарлады. Үш айдан кейін оның кері байланысы: фазалық баланс жұмыс парағы қайта өңдеуді сақтап қалды - оның бірінші электрикі үш блокты бір фазаға қойды. Оның ескертпесі: сенсорлық экранның жүктелу уақыты шамамен 20 секунд кезекте ұзақ сезінеді; микробағдарламаны жаңарту оны 10-ға дейін қысқартады.

Жиі қойылатын сұрақтар - Тор, трансформатор және көп блокты жоспарлау

С: 60кВт бір қондырғы желіден қанша ток тартады?

A: Жергілікті кернеу мен қуат коэффициентіне байланысты толық жүктеме кезінде фазаға шамамен 90А; нақты сурет зауыттық тақтайшада және орнату нұсқаулығында көрсетілген.

С: Мен бар 100А үш фазалы қызметте бір 60 кВт құрылғыны іске қоса аламын ба?

A: Көбінесе иә, егер ауыр ештеңе бұл қызметті бөліспесе және жұмыс кернеудің төмендеуін болдырмау үшін жеткілікті қысқа болса; алдымен электрикке қосымша сыйымдылықты тексеру керек.

С: 200 кВА трансформатор қанша 60 кВт қондырғыны қолдай алады?

Ж: Толық бір уақыттағы жүктемеде шамамен төрт немесе 240-260 кВт шамасында жүктемені басқару қақпағымен және нақты сеанс таң қалдыратын бес-алты.

С: Сұраныс төлемі дегеніміз не және ол маған қалай әсер етеді?

A: Коммуналдық қызметтер айдың ең жоғары 15 минуттық орташа сұранысын бөлек есептейді; Бір терезе үшін 360 кВт тартатын алты блок сізге ай сайын төленеді. Сайттың қақпақтары, таңқаларлық және күн/батарея оны қырады.

С: Зарядтағыш басқа брендтермен жүктемені басқаруды қолдайды ма?

A: OCPP 1.6/2.0 арқылы блоктар торап контроллерін тыңдайды; аралас маркалы флоттар егер контроллер барлығына OCPP тілінде сөйлесе жұмыс істейді.

С: Бірліктерді кейінірек электр дизайнын қайта жасамай қосуға болады ма?

A: Бірінші күннен бастап соңғы санау үшін трансформатор мен кабель кестесін жоспарлаңыз; блоктарды кейінірек қосу механикалық орнату және контроллерді өзгерту болып табылады.

С: Бұл құрылғы жердегі күн энергиясымен және батареялармен жұмыс істей ме?

Ж: Иә - ол сайт беретін кез келген нәрседен зарядталады және OCPP контроллерге күн және қақпақ торларын ең жоғары тарифтік терезелерде тартуға басымдық беруге мүмкіндік береді.

С: Құрылғы небәрі 60 кВт болғанда неліктен 133А шығысы бар?

A: шығыс кернеуі 200-1000VDC өзгеретіндіктен; 450В кезінде 60кВт зарядтағышқа шамамен 133А қажет. Бұл ағымдағы рейтинг оны 400 В класындағы көліктер үшін жылдам етеді.
