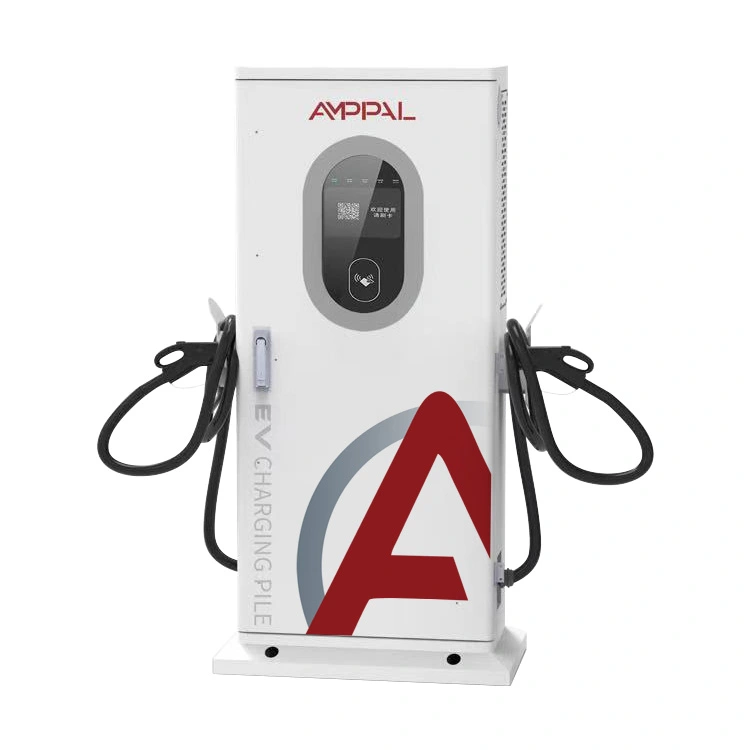

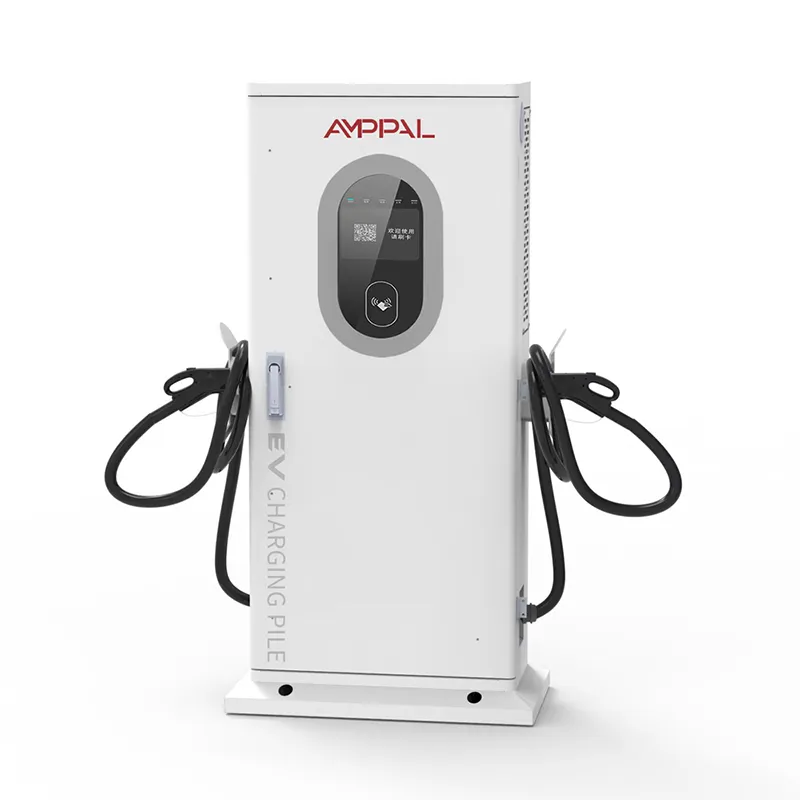

Қоғамдық тұраққа арналған 40 кВт коммерциялық біріктірілген DC EV зарядтау станциясы

Бұл зарядтағыш дегеніміз не және ол қайда өмір сүруге арналған

Тұзды ауа, шөлді аптап ыстық, аязды түндер – арзан зарядтағыштарды өлтіретін орталар AF-DC-040-Y-B-O-3/4/5-H тірі қалуға арналған. Бұл AC380V +/- 15% 100А дейін 200-1000В тұрақты ток бойымен 40кВт шығысымен есептелген, негізі бар 1517 x 650 x 300 мм шкафта орналасқан еденге арналған біріктірілген тұрақты ток жылдам зарядтау құрылғысы.

40 кВт қондырғыны ешкім сатып алмайды, себебі ол керемет. Ол нақты тұтынушылардың жұмыс күнін қамтиды - таксилер, фургондар, жолаушылар - олар ешқашан пайдаланбайтын қуат үшін төлем жасамайды. Шешуші сұрақ стикер бағасы емес.

Неліктен бұл бірліктің құны 5 жылдан азырақ

IP54 стандартындағы ұнтақпен қапталған болат шкаф: шаң өткізбейтін және шашырауға төзімді, сондықтан жағалаудағы тұз және жолдың қоқысы электрониканың орнына бояуға әсер етеді.

Құрылғы қыста -25 C және жазда +50 C температурада жұмыс істейді, ол өлудің орнына біркелкі төмендейді - логика модульдерді қорғайды.

Әрбір өндіріс партиясынан алынған үлгі бойынша 96 сағаттық тұзды бүрку сынағы – теңізде қолданылатын жабдық үшін бірдей стандарт.

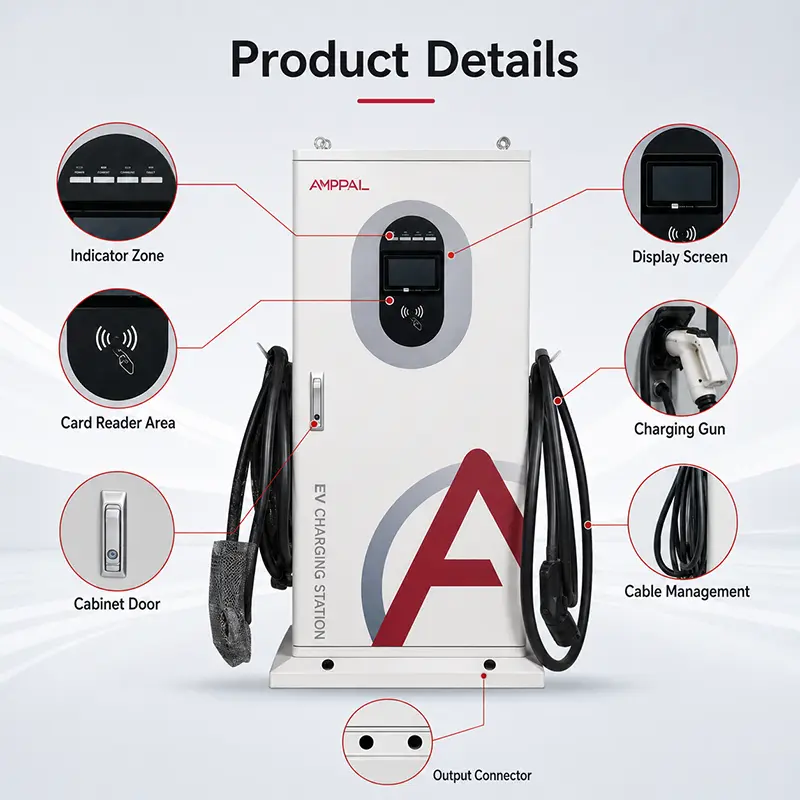

Тозған бөліктер - тапанша, желдеткіштер, сүзгі, экран - жергілікті электрик сайтта ауыстыра алатын қосылатын модульдер.

Қосалқы бөлшектер 8 жылдан астам сақталады, ал тозатын бөлшектер қымбат емес, арзан болып табылады.

95% ең жоғары тиімділік және күту логикасы: сеанстар арасында отыратын құрылғы бірнеше жарықдиодты шамдарды тартады.

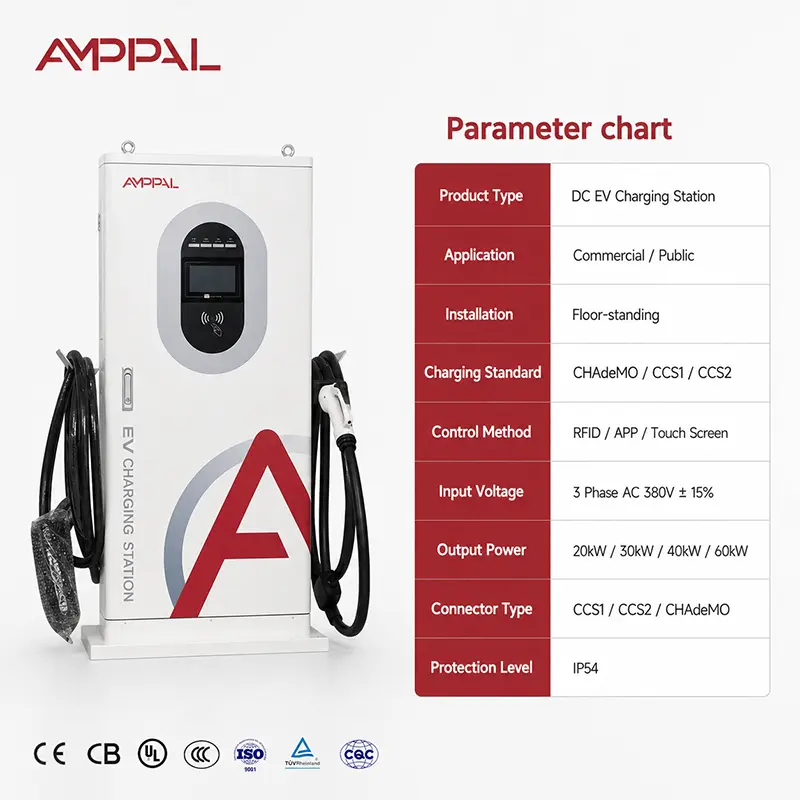

Техникалық сипаттамалары - 40кВт моделі AF-DC-040-Y-B-O-3/4/5-H

40 кВт мағынасы бар жерде - бес нақты сайт

Теңіз суынан 500 м қашықтықтағы жағалаудағы жанармай құю станциялары - бұл жерде тұзды шашырату оқиғасы маңызды, ал ұнтақ қабаты өз құнын екінші жылда қайтарады.

Парсы шығанағындағы шөлді магистральдар, онда күндізгі кабинеттің температурасы 60 C-тан асады және тек кең температуралы қондырғылар екі жазда аман қалады.

Тау асулары мен -25 С-қа дейін салқын қоймалар - қондырғы жұқа конструкциялар қатып қалған жерден басталады.

Автокөліктер 2-6 сағат отыратын және 40 кВт толық жылдам зарядтау сеансысыз аккумуляторлардың көпшілігін толтыратын әуежай мен қонақүй лоттары.

Жеткізу фургондары мен жұмысшы көліктері бар индустриалды парктер - бір 40 кВт трансформаторды жаңартусыз қарапайым парктің қозғалысын қамтамасыз етеді.

Дизайн оны қалай тірі қалдырады

Жылу - нағыз жау. Ауа алдыңғы жағынан төмен түседі, қуат модульдерін кесіп өтеді және жоғарыдан шығады - тіпті қабырғаға қарсы жұмыс істейтін түзу мұржа жолы. Басқару тақтасы модуль температурасын үздіксіз бақылайды; егер шкаф қызып кетсе, зарядтағыш сеансты тоқтатудың орнына біркелкі тоқтайды.

Қоршау жұмыстың екінші жартысын орындайды. Ұнтақты жабын дымқыл емес, пісірілген, сондықтан ол қиыршық тасты жүк көліктері мен арбалар тудыратын чиптерге қарсы тұрады. Экран мен есіктің айналасындағы тығыздағыштар желімделмеген, қысылған, сондықтан IP54 рейтингі ашылғаннан кейін де сақталады.

Үшіншіден, тозған бөлшектер арзан бөлшектер болып табылады. Желдеткіш, сүзгі немесе экран жаңа зарядтағыштың бір бөлігін алады, ал қосалқы бөлшектердің бір шағын қорабы екі немесе үш құрылғының денсаулығын сақтайды - қызмет көрсету орталығына барудың қажеті жоқ.

Сертификаттар, сынақтар және пакеттік дәлелдер

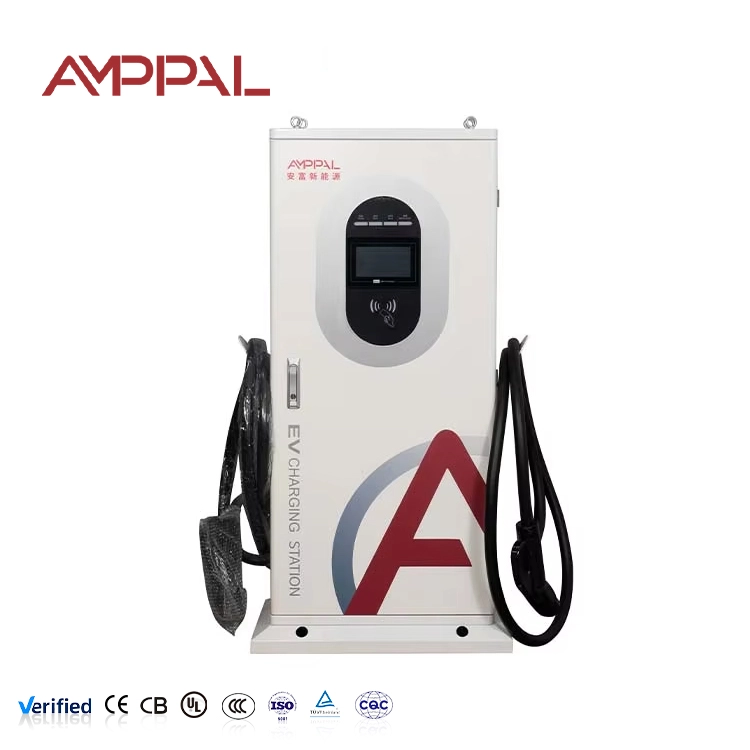

Тендерге тапсыруға болатын сертификаттар: CE, TUV, CB, сонымен қатар отандық CCC және Солтүстік Америка үшін сұрау бойынша UL.

IP54 деректер парағынан қабылданбайды, шаң мен шашырауды үй ішінде сынау арқылы расталады.

Тұз спрейі әрбір партияның үлгісінде 96 сағат жұмыс істейді - ол жағаңызға жеткенше нашар жабынды ұстайды.

Әрбір құрылғы -25 C суықта іске қосуды және 40 C қоршаған орта температурасында 24 сағат бойы толық жүктемемен жұмыс істейді, бірлік үшін жылу журналы сақталады.

Есептегіштің калибрлеу сертификаты құрылғымен бірге жеткізіледі, сондықтан сіздің бірінші драйвер шот-фактурасы тексерілген көрсеткішке негізделеді.

Болат катушкадан қорапшалы зарядтағышқа дейін: 8 қадам

Кесу және бүктеу FANUC және TRUMPF робот ұяшықтарымен ортақ CNC перфелі және лазерлік сызықтарда орын алады.

Ұнтақ жабыны өңделеді, содан кейін сол партиядан алынған үлгілер 96 сағаттық тұз бүрку камерасына түседі.

Айнымалы ток және тұрақты ток секциялары бөлек желілерде жиналады, сондықтан құралдар ешқашан екеуінің арасында қиылыспайды.

Сымдар құжатталған крутящий кесте бойынша жүзеге асырылады - әрбір құлақ сезу арқылы емес, санға дейін тартылады.

Келесі қорғаныс сынақтары келеді: шамадан тыс температура, шамадан тыс кернеу және жерге тұйықталу, олардың әрқайсысы бұрғылау қондырғысында әдейі іске қосылады.

Құрылғы -25 C суық іске қосу кезінде, содан кейін термиялық есептер жазылған 40 C температурада 24 сағат толық жүктемеде жұмыс істейді.

Тығыздағыштар, есіктердің тығыздағыштары және кабельдік түйреуіштер тексеріледі; IP54 су бүрку сынағы алты бағытта орындалады.

Калибрлеу сертификаты беріледі және құрылғы жөнелтуге арналған қорапқа салынады.

Өлшем бойынша нұсқаулық: 40 кВт сіз үшін дұрыс жұмыс күші ме?

Клиенттеріңіз 30-90 минут тұрғанда және сіздің сайтыңыз ашық ауада, ашық немесе екеуі де болған кезде 40 кВт таңдаңыз. Бұл такси тұрақтары, дилерлік лоттар, қонақүй алаңдары мен депо аулалары үшін тамаша орын, мұнда 30 кВт баяу сезінеді және 60 кВт ешкім пайдаланбайтын қуат береді. Ол сондай-ақ құрылыс жұмыстарын аз сақтай отырып, қолданыстағы 380 В қосылымдарының көпшілігіне сәйкес келеді.

Енді адал бөлігі. Әрбір сеанс 30 минуттан аз уақыт ішінде аяқталуы керек болса, 40 кВт дұрыс емес құрал - 60 кВт немесе одан жоғарыға өтіңіз. Егер сіздің сайтыңыз ауа-райы жоқ таза жабық гараж болса, сіз IP54 және сізге қажет емес тұз спрейі үшін төлейсіз; қабырғаға орнатылған ішкі блоктың құны азырақ. Ал егер сіз 20 сағаттық күнді толық жүктемемен орындасаңыз, бірінші күннен бастап кеңейтілген қосалқы бөлшектер жинағын сатып алыңыз - мылтық пен желдеткіштер тозу, нүкте.

Юэцин зауытынан тікелей сатып алу

Төлемнен жөнелтуге дейін: үлгілер үшін 3-5 жұмыс күні, толық контейнер үшін 15-20 жұмыс күні.

Үлгі MOQ бір бірлік болып табылады; контейнер бағасы 10 бірліктен басталады, ал аралас үлгілер контейнерді бөліседі.

OEM және теңшеу: логотипі, шкафтың түсі, төлемді біріктіру және сіздің ерекшелігіңізге арналған қуат белгілері.

Іс қағаздары шот-фактураны, орау парағын, жүкқұжатты, CE/TUV сертификаттарын және сынақ есептерін, сонымен қатар Еуропаға жіберілетін тапсырыстар үшін ЕО сәйкестік декларациясын қамтиды.

AMPPAL 2014 жылдан бері 1 миллионнан астам бірлікті жеткізді және өз жабдығы бар 200-ден астам станцияны басқарады - біз күнделікті қолданатын жабдықтың артында тұрамыз.

Бірліктер қалай қорапқа салынады және жөнелтіледі

Қорап құрылғының ізіне сәйкес келеді: көбік бұрыштық блоктары бар төрт жақты паллет негізіндегі ағаш жақтау, мұхит аяғына арналған ылғалдылық тығыздалған. Мылтық кабелі оралған және байланған, сондықтан қосқыш жүктеме кезінде ешқашан салбырап қалмайды.

Паллет орнына бір жәшік. 20 футтық контейнерде шамамен 10 бірлік, 40 фут биіктіктегі текшеде қабырғаға бекітілген үлгілермен араласқан шамамен 24 бірлік бар. Әрбір контейнер есіктер жабылмас бұрын суретке түсіріледі.

Сауда шарттары портыңызға жеткізілетін EXW Yueqing, FOB Ningbo немесе CIF болып табылады. ЕО сәйкестік декларациясы Еуропаға жіберілетін тапсырыстар үшін енгізілген.

Қосалқы бөлшектер, жөндеу және пайдалану құны

Екі жылдық мерзім қуат модульдерін, контроллерді, экранды және салқындату жүйесін қамтиды. Бюджеттен тыс: желдеткіш үш жыл шамасында, төртінші жылы бос емес жерде мылтық жиналады.

Қосалқы бөлшектер қоймада 8 жылдан астам сақталады - экрандар, мылтықтар, желдеткіштер, сүзгілер, басқару тақталары - және көпшілігі бір апта ішінде кетеді.

Қашықтағы микробағдарлама жаңартулары және OCPP 1.6/2.0 конфигурациясын қолдау, электрондық пошта немесе WhatsApp арқылы бір жұмыс күні ішінде жауап береді.

Біздің техникалық қызмет көрсету бойынша кеңесіміз: шаңды немесе жағалаудағы жерлерде сору сүзгісін ай сайын тазалаңыз, теңізге жақын шкафтан тұзды шайыңыз, қосылымдарды жыл сайын айналдырыңыз.

Бес жылдық қосалқы бөлшектер себетінің бағасын сұраңыз: желдеткіштер, сүзгілер, бір экран, бір мылтық жинағы - бірдеңе істен шыққан сайын емес, бір рет бюджетке түсіресіз.

Біз көретін өріс қателері (дұрыс/дұрыс)

Қате: жерге таяқшаны өткізіп жіберу, себебі құрылғы жақсы оқшауланған көрінеді. Оң жақта: нұсқаулыққа сәйкес тиісті PE жерге қосылымын орнатыңыз; ток кернеуінен қорғау жердегі жол нақты болғанда ғана жұмыс істейді.

Дұрыс емес: жүк көтергіштер өтетін жерде кабельді асфальтқа апару. Оң жақта: кабель ілгегін немесе кішкене тіреуішті пайдаланыңыз және ай сайын күртешені тексеріңіз; Кесілген күрте кейінірек кепілдік күші жойылатын жөндеуге айналады.

Қате: есік ашық немесе қосқыштар розеткаға қосылып тұрғанда шкафты қысыммен жуу. Оң жақ: құрылғыны құлыптаған және қақпақтары жабық күйде жуыңыз, содан кейін тұзды қабықшаны кетіру үшін жағалаудағы жерлерде таза сумен шайыңыз.

Дұрыс емес: жоғарғы сорғышты тақтайшамен немесе сөремен блоктау. Оң жақта: үстіңгі жағын таза ұстаңыз - мұржадағы ауа ағыны - бүкіл салқындату стратегиясы.

Қате: сынған экранды апта бойы қызметте қалдыру. Оң жақта: экран модулін шамамен 15 минутта ауыстырыңыз; Жарылған экран ылғалдың HMI қуысына өтуіне мүмкіндік береді.

Оператордың өрістен кері байланысы

Сплиттегі (Хорватия) жанармай дистрибьюторы (2025 ж. қыркүйек) Адриатикадан 40 м қашықтықта үш қондырғыны басқарады. Оның үкімі: ұнтақ пальто екі қысқы тұзды спрейден кейін әлі де жаңа болып көрінеді, оның бұрынғы бренді сегіз айда есік төсемінің астында тот басқан. Оның әділ шағымы - есіктің тығыздағыштары жаңа болған кезде жабуға қатты; ол бірнеше аптадан кейін жұмсарады, енді біз оны зауытта алдын ала майлаймыз.

Қарағанды ​​қаласындағы тау-кен мердігері, Қазақстан (2025 ж. желтоқсан) учаскедегі көліктерді -22 градусқа дейін төмендетеді. Құрылғылар алдын ала қыздырусыз іске қосылып, зарядталады, бұл оның электрикін осы бағада таң қалдырды. Оның бізге ескертпесі: сенсорлық экран -15 градустан төмен, сондықтан ол түнгі сеанстарды белгіленген уақыт ретінде жоспарлайды және қолмен пайдалану үшін күндізгі уақытты сақтайды.

Дубайдағы қонақ үй иесі, БАӘ (2026 ж. наурыз) техникалық парақтарды емес, шот-фактураларды салыстырады: бір 40 кВт қуат құрылғысы, қосымша экран мен мылтық ыстықта істен шығып, жөндеу логистикасынан үнемделген бұрынғы екі арзан қондырғысынан екі жыл ішінде шамамен 18%-ға арзанырақ болды. Оның күйініші: сүзгіні Парсы шығанағы шаңында ай сайын тазалау қажет, сондықтан ол он қораптағы сүзгілерді сатып алады.

Жиі қойылатын сұрақтар - Төзімділік, қосалқы бөлшектер және іске қосу шығындары

С: IP54 нақты нені қамтамасыз етеді?

A: Шаң өткізбейтін ішкі бөліктер және кез келген бағыттағы су шашырауынан қорғау - жаңбыр, шланг спрейі, теңіз спрейі. Ол суға батпайды; негізді судан таза ұстаңыз.

С: Тұзды спрей сынағы қанша уақыт жұмыс істейді және бұл неге маңызды?

A: Әрбір партиядан үлгіге 96 сағат. Бір сағат жағалаудағы экспозицияның аптасына жуықтайды, ол жөнелтпес бұрын әлсіз жабынды ұстайды.

С: Құрылғы қоршаған ортада +50 C температурада зарядтауды жалғастыра ма?

Ж: Иә, бірақ модульдерді қорғау үшін шығыс біртіндеп шамамен 45 C-тан жоғары төмендеуі мүмкін - сеанс тоқтаудан гөрі төмендетілген қуатта жалғасады.

Сұрақ: Қандай бөлшектер шынымен тозады және олардың құны қанша?

A: Желдеткіштер, сүзгі, тапанша жинағы және экран қалыпты тозу элементтері болып табылады - қосылатын модульдер 8 жылдан астам сақталады. Бес жылдық қосалқы бөлшектер себетінің бағасын сұраңыз.

С: 2 жылдық кепілдік мылтық пен экранды қамтиды ма?

A: Өндірістік ақаулар жабылады; теріс пайдаланудан немесе вандализмнен болатын физикалық зиян емес. Сондықтан бір қосалқы мылтық пен экранды сайтта ұстауды ұсынамыз.

С: Сүзгіні қаншалықты жиі тазалау керек?

A: Шаңды немесе жағалаудағы жерлерде әдетте 1-3 ай сайын, ай сайын. Бітелген сүзгі температураны жоғарылатады және тиімділікті тыныштандырады.

С: Бұл құрылғыны үй ішінде іске қосуға болады ма?

Ж: Иә, бірақ сіз қажет емес сыртқы шынықтыру үшін төлейсіз; қабырғаға қондырылатын ішкі үлгілеріміздің құны арзанырақ.

С: 96 сағаттық тұзды шашырату нәтижесі менің жоба тендерімде қолжетімді ме?

Ж: Иә - пакеттік сынақ есептері жөнелтіліммен бірге беріледі және біз оларды сұраныс бойынша тендерлік құжаттамаға бере аламыз.
