Кең ауқымды батарея қуатын сақтауды орналастыру дәстүрлі түрде жобалық топтар үшін жоспарлау тәуекелдерін, сым ақауларын және ұзартылған іске қосу мерзімдерін әкелетін алаңдағы кең ауқымды жинау жұмыстарын қамтиды.Утилита-масштабты контейнерлік батарея қуатын сақтау жүйесіалдын ала сыналған, зауытта біріктірілген мегаватт класындағы сақтау қондырғыларын орнында орналастыруға және қосуға дайын етеді. Бұл мақала оның қос сыйымдылық нұсқаларын, кіріктірілген қауіпсіздік архитектурасын, өндірістің жұмыс процестерін, нақты әлемдегі жобаның кері байланысын және контейнерлік форматтағы энергия сақтау активтерін бағалайтын әзірлеушілер мен EPC командаларына арналған негізгі ойларды зерттейді.
Бұл бетте — бөлімге өту үшін сілтемелерді басыңыз

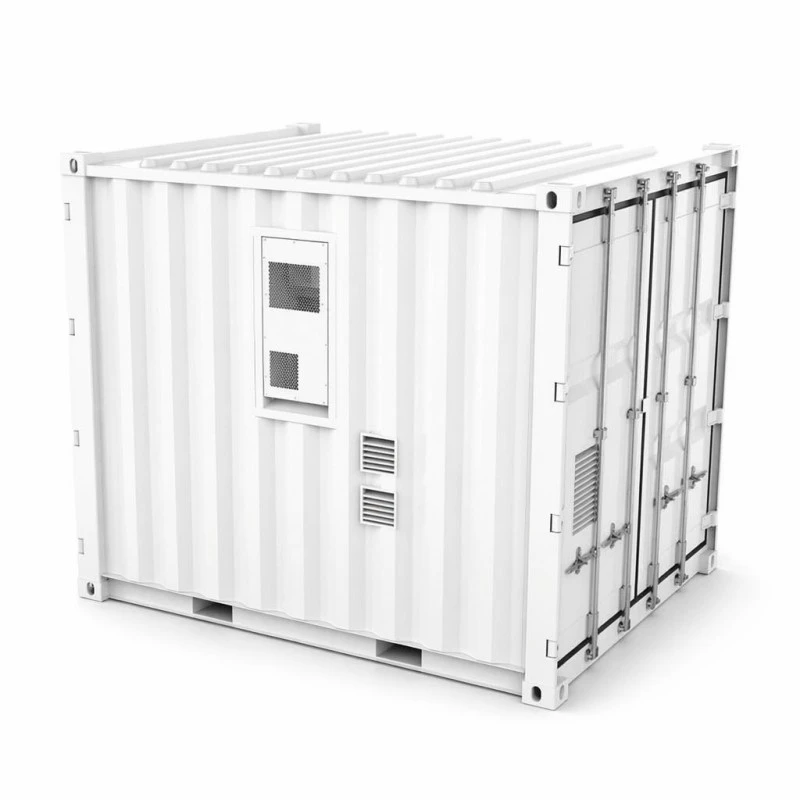

1. Контейнерге негізделген сақтау жобалары үшін жүк көлігіне не келеді
Кәдімгі мегаватт/сағат сақтау жобалары құрастыру әрекеттерінің көпшілігін сол жерде орындайды. Батарея жинақтары паллеттерде жеткізіледі, тірек құрылымдары жергілікті түрде орнатылады, далалық кабельдердің үлкен көлемі бағытталады және қосылады және іске қосу кестесінің көп бөлігі далалық орнату кезінде енгізілген сым қателерін шешу үшін тұтынылады.Утилита-масштабты контейнерлік батарея қуатын сақтау жүйесіосы типтік жоба ретін өзгертеді.
Батарея жинақтарының толық жиынтығы, ауамен салқындатылған жылу айналымы аппаратурасы, қос өрт сөндіру жинақтары және толық бақылау кабельдері Юэцинде орналасқан зауыттық қондырғыларға толығымен біріктірілген. Әрбір ішкі жүйе жөнелту алдында 3048*2438*2591-миллиметрлік қоршау ішінде жүйе деңгейінде біріктірілген сынақтан өтеді. Жобалық үй-жайларға жеткізілгеннен кейін сайт бригадалары контейнерді дайындалған бетон төсемдерге орналастырады, тұрақты токтың төменгі кіріс кабелін сайттың PCS және EMS аппараттық құралдарына қарай жүргізеді, содан кейін іске қосу әрекеттерін жалғастырады. Құрастыру мен жүйені тексеруді зауыттық жұмыс үрдістеріне ауыстыру арқылы бұл маңызды тапсырмалар енді жобаның маңызды жолының уақыт кестесін алмайды, бұл дискретті тірекке негізделген сақтау жүйелеріне қарағанда контейнер стиліндегі шешімді таңдауға арналған негізгі құндылық ұсынысын білдіреді.
2. Сыйымдылықтың екі нұсқасына шолу және негізгі техникалық параметрлер
Бірдей физикалық контейнер ізі 1060 кВт сағ және 1215 кВт сағ екі түрлі қуат сыйымдылығы конфигурациясын қолдайды. Жобаның құрылыс құрылысы, бетон төсемінің техникалық сипаттамалары және крандарды көтеру жоспарлары қандай нұсқа таңдалғанына қарамастан өзгеріссіз қалады, бұл құрылыс алаңына дайындық жұмыстарын жеңілдетеді. Жолдық архитектура әр конфигурация үшін әртүрлі: 48 батарея жинағы 1060 кВт/сағ (номиналды 844,8 В тұрақты ток) үшін 4P264S топологиясын жүзеге асырады және 55 пакет 1215 кВт/сағ (номиналды 774,4 В тұрақты ток) беретін 5P242S топологиясын жүзеге асырады. Екі нұсқа да шығысты кеңінен қабылданған 680-950VDC операциялық терезесінде, көптеген кең ауқымды PCS аппараттық платформаларымен үйлесімді сақтайды.
Стандартты зарядтау және разряд тогы 0,5С жылдамдықпен жұмыс істейтін екі нұсқа үшін де 200А шамасында болады, бұл тұрақты жобалық шина архитектурасының әдеттегі талаптарымен тұрақты ток шығысын теңестіреді. Жүйе деңгейіндегі ең жоғары тиімділік тек батарея көрсеткіштерін емес, қосымша қуат тұтынуды қоса алғанда, бір толық зарядтау циклінде өлшенген 88 пайызға жетеді. Циклдың қызмет ету мерзімі кем дегенде 80 пайыз қуат сыйымдылығын сақтай отырып, 0,5C және 25 градус Цельсий қоршаған орта жағдайларында 8000 циклден асады және жұмыс істейтін қоршаған орта температурасының диапазондары контейнердің ішкі ауаны реттеуіне сәйкес келетін 0°C және +50°C аралығында болады.
| Санат | Параметр | 1060 кВт/сағ моделі | 1215 кВт/сағ моделі |
|---|---|---|---|
| DC жағы | Номиналды сыйымдылық | 1060 кВт/сағ | 1215 кВт/сағ |
| Жасуша түрі | LFP 3,2В/314Ач | LFP 3,2В/314Ач | |
| Батарея жүйесінің тізбегі | 4P264S | 5P242S | |
| PACK сипаттамасы | 70,4V314Ah | 70,4V314Ah | |
| ЖОҚ. ПАКТАР саны | 48 дана | 55 дана | |
| Номиналды кернеу | 844,8В тұрақты ток | 774,4В тұрақты ток | |
| Кернеу диапазоны | 680~950VDC | 680~950VDC | |
| Стандартты зарядтау/разряд тогы | 200А | 200А | |
| Жүйе параметрлері | Жүйе тиімділігі | MAX.тиімділік 88% @0,5C / 1 заряд 1 разряд | MAX.тиімділік 88% @0,5C / 1 заряд 1 разряд |
| Жүйенің қызмет ету мерзімі | >8000 рет (0,5C@25°C) Энергияны сақтау жылдамдығы ≥ 80% | >8000 рет (0,5C@25°C) Энергияны сақтау жылдамдығы ≥ 80% | |
| Сымдарды қосу әдісі | Тұрақты токтың төменгі кірісі | Тұрақты токтың төменгі кірісі | |
| Зарядтау және зарядсыздандыру жылдамдығы | 0,5CP | 0,5CP | |
| Жылумен басқару әдісі | Интеллектуалды ауамен салқындатқыш кондиционер | Интеллектуалды ауамен салқындатқыш кондиционер | |
| Байланыс протоколы | CAN/Eth/RS485(4G қосымша) | CAN/Eth/RS485(4G қосымша) | |
| Өрттен қорғау жүйесі | Аэрозоль және перфторгексанон | Аэрозоль және перфторгексанон | |
| IP рейтингі | IP54 | IP54 | |
| Өнім өлшемі | 3048*2438*2591мм | 3048*2438*2591мм | |
| Өнім салмағы | 9500 кг | 10500 кг | |
| Экологиялық талаптар | Жұмыс температурасының диапазоны | 0°C~+50°C | 0°C~+50°C |
| Жұмыс ылғалдылығының диапазоны | 0~95%RH(конденсация жоқ) | 0~95%RH(конденсация жоқ) | |
| Жұмыс биіктігі | 2000 м (> 2000 м кему) | 2000 м (> 2000 м кему) | |
| Сертификаттау | ПАП: CE ROHS UN38.3 MSDS | ПАП: CE ROHS UN38.3 MSDS | |
| Кепілдік | 5 жыл | 5 жыл |
3. Контейнерлік қызметтік бағдарламаларды сақтау үшін мақсатты орналастыру сайттары
Бірнеше нақты әлемдегі қолданба сценарийлері алдын ала біріктірілген мегаватт көлеміндегі батарея жадының пайдасын көреді. Кешкі жүктеменің екі-төрт сағаттық шыңына жеткен өнеркәсіптік парктер пайдалану уақытының тарифтік жүйесіне жауап ретінде тұтыну үлгілерін өзгерту үшін сақтау активтерін пайдалана алады. Дизельдік генераторларға тәуелді учаскелер үшін 1060 кВт/сағ нұсқасы күрделі отынмен қамтамасыз ету логистикасынсыз әдеттегі үзіліс терезелерінде қалыпты өндірістік жүктемелерге төтеп бере алады.
Күн электр станциялары мен жел қондырғыларын қоса алғанда, жаңартылатын энергия көздерін пайдалану орындары бұл контейнерлерді өнімді тұрақтандыру және әйтпесе қысқартылатын генерацияны алу үшін орналастырады. Тарату-желі операторлары шектеулі жұмыс кезеңдері үшін фидердің шыңын қыруды енгізу арқылы қымбат қосалқы станция-аппараттық жаңартуларды кейінге қалдыра алады. Қашықтағы тау-кен орындары мен аралға негізделген жобалар тағы бір маңызды орынды білдіреді; Зауытта расталған контейнерді жеткізуді ең сенімді орналастыру жолына айналдыра отырып, мақсатқа сай салынған аккумулятор бөлмелері жиі мүмкін емес. Осы кең ауқымды пайдалану жағдайлары үшін сақтау жабдығын бағалау кезінде,Утилита-масштабты контейнерлік батарея қуатын сақтау жүйесіжердегі ауқымды жүйе құрастыруын болдырмай, қолдануға дайын опцияны ұсынады.
4. Құрастырылған сақтау жобасын желіге жеткізу үшін жұмыс процесі
Жобаны орындау құрылыс жұмыстарын дайындаудан басталады. Мердігерлер 9500‑10500‑килограмдық жүктерді көтеруге, контейнер орналасқан жерге апаратын кабельдік траншеяларды орнатуға және кондиционердің жылуды қабылдамау функциялары үшін жеткілікті бос орынды сақтауға арналған тегіс бетон төсемдерін жасайды.
Көтеру операциялары стандартты контейнерлік жабдыққа, соның ішінде бұрыштық құймаларға негізделген. Жоба топтары тапсырыс бойынша өндірілген жүк көтеру жабдығына қойылатын талаптарды алып тастап, стандартты таратқыш-барлық такелаждық жабдықты жалға алады. Бір кранды орналастыру операциясы толық қондырғыны дайындалған іргетасқа орналастырады.
Пайдалануға беру орналастырудан кейін үш түрлі кезең бойынша жүреді. Техниктер сайтпен қамтамасыз етілген PCS жабдығына жалғанатын төменгі кіріс кабельдік түйіспелер арқылы тұрақты токтың бүйіріндегі сымдарды аяқтайды. Келесі қадам CAN, Ethernet және RS485 қол жетімді, сонымен қатар қосымша 4G қашықтан қол жеткізу мүмкіндігі бар контейнерлік ішкі бақылау аппаратурасы мен жоба деңгейіндегі EMS платформалары арасында байланыс қол алысуларын орнатады. Қорытынды қабылдау әрекеттері қорғаныс-релелік функционалды сынауды, 0,5CP заряд-разряд циклін тексеруді және SOC есеп беру-дәлдігін тексеруді қамтиды. Тиісті түрде аяқталған азаматтық дайындық кезінде учаскеге негізделген іске қосу әрекеттері әдетте контейнерді орналастырғаннан кейін екі-үш жұмыс күнін алады.
5. Кірістірілген қауіпсіздік архитектурасы және сертификаттау құжаттамасы
Қос тәуелсіз өрт сөндіру агенттері қауіпсіздік дизайнының орталық элементін құрайды. Аэрозольдік жүйелер жеке қаптама қоршауларында әрекет етеді, ал перфторгексанон агенті контейнердің толық ішкі бөлігін су басып қалады. Бұл қос агент стратегиясы әртүрлі физикалық масштабта орын алатын термиялық оқиғаларды қарастырады, бұл конфигурация үлкен аккумуляторды сақтау қондырғылары үшін сақтандыру спецификацияларында көбірек сұралады.
Төменгі кіріс тұрақты ток кабелі бар IP54 стандартына сай контейнер корпусы жұмыс орнында жаңбыр мен шаңның әсеріне қарсы тұрады, электр тоғының ену нүктелерін төмен профильді және жақсы қорғалған күйде сақтайды. Жеке батарея топтамаларында CE және RoHS сәйкестік құжаттамасы бар. Толық жүйе жөнелтілімдеріне халықаралық тасымалдау, кедендік ресімдеу және жобалық сақтандыру талаптары үшін қажетті UN38.3 және MSDS құжаттары кіреді.
Интеллектуалды модуляцияланған ауамен салқындатылатын кондиционер жабдығы қарапайым қосу-өшіру циклін басқаруды пайдаланбай, батарея жинағы жинақтарын тар температуралық жұмыс диапазонында сақтайды. Жұмыс спецификациялары қоршаған орта жағдайларын 0°C-тан +50°C-қа дейін, ылғалдылық 0‑95% RH конденсацияланбайтын, плюс 2000-метрлік максималды биіктікті, міндетті өнімділік осы биіктік шегінен жоғары төмендейтінін анықтайды. Әрбір аяқталған контейнер контейнер есіктері сыртқа жөнелту үшін пломбаланғанға дейін зауыт ішінде жиналған бума деңгейіндегі журнал деректерімен толық ауқымды 0,5CP зарядтау-разряд циклінен өтеді.
6. Юэцин өндірістік зауытындағы сегіз сатылы өндірістік жұмыс процесі
7. Контейнерлік масштабты сақтау үшін критикалық өлшемнің нақтылығын тексеру
Жоба топтары жоғары энергия сыйымдылығы опциясын автоматты түрде таңдаудың орнына нақты жөнелту талаптарына сәйкес нұсқа конфигурациясын таңдауы керек. 1060 кВт сағ және 1215 кВт сағ контейнерлердің физикалық өлшемдерін бөліссе де, номиналды шина кернеулері айтарлықтай ерекшеленеді. Инженерлік топтар сатып алу тапсырыстарын аяқтамас бұрын мақсатты PCS аппаратурасының таңдалған блоктың кернеу жұмыс терезесін толық қолдайтынын тексеруі керек.
Ауамен салқындатылған жылу жүйелері қоршаған ортаның белгілі бір шекараларын сақтайды. Қоршаған ортаның тұрақты температурасы +50°C-тан асатын аумақтар немесе ауаны кондиционерлеу құралдары максималды жүктемеде үздіксіз жұмыс істейтін тропикалық жерлерде сұйықтықпен салқындатылған сақтау баламаларын пайдалана отырып, жоғары ұяшық температурасының тұрақтылығына қол жеткізуі мүмкін. Жобаның баға ұсыныстары жабдықты орналастырудан кейін жеткізуді ғана емес, қоршаған ортаға сәйкестігіне қатысты ашық нұсқауларды қамтиды.
Контейнер пішіміндегі аппараттық құрал шамамен 500 кВт/сағ-тан төмен жалпы сақтау қажеттіліктеріне нашар экономикалық сәйкестікті білдіреді. Шкафтық көлемдегі сақтау өнімдері тасымалдауға, крандарға және кішігірім қуаттылық талаптары үшін алаңды орнату жұмыстарына төмен шығындарды қамтамасыз етеді және осы жоба ауқымын шешу үшін балама өнім желілері бар.
8. Көтеру, жөнелту және кедендік мәселелер
Бірліктің салмағы 9500 кг (1060 кВт/сағ) және 10500 кг (1215 кВт/сағ) болады. Тасымалдауда жүк тасымалдау сапарының екі жағында кран жабдығымен жұптастырылған борттық жүк көліктері қолданылады. Жүк көтергіш аппаратурасының бұл массалар үшін жеткілікті жүктеме көрсеткіші жоқ; такелаждық жоспарлар мен кранның сайттағы қол жетімділігі жүк көлігі белгіленген орынға келгенге дейін анықтауды қажет етеді.
Батарея жинақтары алдын ала зарядталғандықтан, бұл контейнерлер UN3480 қауіпті жүк ретінде жіктеледі. Өндіріс топтары толық UN38.3 сынақ есептерін, MSDS құжаттамасын және қауіпті жүктерді орау туралы декларацияларды ұсынады. Жобаны жоспарлаушылар стандартты жалпы жүк жөнелтілімдерімен салыстырғанда шығу портында тапсырыс беру мерзімін шамамен қосымша бір аптаға бюджеттеу керек.
Қолжетімді коммерциялық шарттар сұраныс бойынша CIF опциялары бар FOB Ningbo немесе Shanghai қамтиды. Әрбір контейнер биіктігі 40 фут текше контейнер ұяшығымен салыстырылатын орынды алады. Ел ішіндегі құрлықтағы тасымалдау ені шамамен 3 метр және салмағы 10 тоннадан асатын бірлік үшін маршрутты тазартуды талап етеді.
9. Кепілдік, сыйымдылыққа техникалық қызмет көрсету және далалық қызмет көрсету
Бес жылдық толық кепілдік бір толық жеткізілген жүйе ретінде пакеттерге, кондиционер жинақтарына, өртті сөндіруге арналған жабдыққа және бақылау жүйелеріне қолданылады. Сыйымдылық өнімділігі құжатталған 0,5C циклдік профильдер бойынша жұмыс істейтін, зауыттың қабылдау-сынағының бастапқы журналдарына сілтеме жасайтын нашарлауды бақылаумен жұмыс істейтін ең аз-80% номиналды энергияны сақтауға кепілдік береді.
Батарея жинақтары өрісті ауыстыру техникалық қызмет көрсету жұмыс процестерін қолдайды. Жеке тозған бумаларды контейнерді толық бөлшектеусіз немесе батареяның қалған бөлігін желіден тыс күйде қалдырусыз бірнеше жұмыс сағатының ішінде ауыстыруға болады. CAN / Ethernet / RS485 және қосымша 4G қосылымы арқылы қашықтан бақылау қолжетімділігі қызмет көрсету топтарына операторлар өнімділік әсерін байқамай тұрып, сыйымдылықтың ауытқуын ерте анықтауға мүмкіндік беретін пакет деңгейіндегі операциялық деректер жиынын алуға мүмкіндік береді.
Ұсынылатын жыл сайынғы қызмет көрсету әрекеттеріне ауа сүзгісін тазалау, өрт агентінің қысымын тексеру, терминал-крутящий моментті қайта тексеру және өнімділік сынағы кіреді. Қосалқы жабдық қажет болған жағдайда бес-жеті жұмыс күні ішінде жеткізіледі.
10. Жобаның уақыт кестесін кешіктіретін сайтты дайындаудағы жалпы қателіктер
11. Жаһандық мегаватт-сағат орналастырулардан алынған нақты әлемдік өріс ескертулері
Ташкентте (Өзбекстан) жұмыс істейтін жылжымайтын мүлікті дамыту кәсіпорны 2024 жылдың аяғында 1060 кВт/сағ қондырғыны орналастырды, ол күндіз-түні тарифтік дифференциалдарды қолдана отырып, коммерциялық кешенге қолдау көрсетті. Жоба инженерлері кіріс әкелетін операциялар кран контейнер блогын борттық көліктен көтергеннен кейін небәрі тоғыз күннен кейін басталғанын хабарлады. Физикалық орнату жұмыстары қарқынды жүргізілді; уақыттың көп бөлігі RS485 негізіндегі EMS параметрін салыстыру конфигурациялау жұмысына жұмсалды.
Антананаривудағы, Мадагаскардағы күн энергиясы жобасын әзірлеуші 1215 кВт/сағ контейнер нұсқасын бар PV ферма активтерімен қатар жұптады. Сайттағы кері байланыс жергілікті жоғары ыстық аралдағы климаттық жұмыс жағдайларында салқындату жүйесінің жұмыс жүктемесінің жоғарылауын атап өтті. Жоба командасы қосымша қондырғыларға тапсырыс бермес бұрын қоршаған ортаның жоғары температурасын төмендету бойынша ресми құжаттаманы сұрады.
Қазақстан, Алматы қаласында орналасқан тау-кен мердігерлік ұйымының қызметкерлері өңдеу зауытының инфрақұрылымын резервтік қуатпен қамтамасыз ететін контейнерлік қойманы орналастырды. Учаскедегі электрлік бақылаушылар бір көтергіш контейнерді орналастыру жұмыс процесін жоғары бағалады, бірақ зауытта орнатылған байланыс кабелінің құйрықтарының ұзындығын реттеу қажет екенін атап өтті, өйткені төменгі кіреберіс түйнектері бастапқыда күтілгеннен төрт метрге ұзартылатын мәжбүрлі кабельдік траншеяларды орналастырады.
Осы және басқа ауқымды энергия сақтауды орналастырулар үшін,AMPPALбірнеше халықаралық нарықтарға қызмет көрсететін зауытта құрастырылған контейнер пішіміндегі сақтау жабдығын жеткізеді.
12. Жиі қойылатын сұрақтар
Екі контейнер нұсқасының негізгі айырмашылығы неде?
Айырмашылықтар жалпы жинақталған энергия сыйымдылығы мен ішкі жол архитектурасында болады. 1060 кВт/сағ нұсқасы номиналды 844,8 В тұрақты ток беретін 4P264S ретінде конфигурацияланған 48 пакетті пайдаланады. 1215 кВт/сағ нұсқада номиналды 774,4 В тұрақты ток беретін 5P242S ретінде реттелген 55 пакет қолданылады. Екеуі де бірдей сыртқы контейнердің физикалық өлшемдерін бөліседі.
Бұл контейнерлік сақтау құрылғысында PCS аппараттық құралы бар ма?
Жоқ. Бұл жабдық тек тұрақты ток жағындағы сақтау активін білдіреді. Ол CAN, Ethernet немесе RS485 интерфейстері арқылы жобамен қамтамасыз етілген PCS немесе EMS жүйелеріне сырттан қосылады; 4G қашықтан қол жеткізу мүмкіндігін қосымша конфигурация ретінде таңдауға болады.
Бұл құрылғы халықаралық деңгейде қалай тасымалданады?
Ол UN3480 қауіпті жүктер ретінде жіктелген жүктерді борттық немесе контейнерлік жүк арқылы тасымалдайды. Толық UN38.3 сынақ есебінің құжаттамасы және MSDS өндірісі тарапынан беріледі.
Стандартты зарядтау-разрядтық ток сипаттамалары қандай?
Контейнердің екі нұсқасы да 0,5CP жылдамдығымен жұмыс істейтін және 680‑950VDC жұмыс кернеуі терезесінде қалатын 200А стандартты зарядтау-разряд тоғында жұмыс істейді.
Жұмыс орнында іске қосу әдетте қанша уақытты алады?
Аяқталған құрылыс жұмыстары мен төсемді дайындау, тұрақты ток сымдары, байланыс қол алысу және куәландырылған қабылдау сынағы әдетте екі-үш жұмыс күнін алады.
Жоба командалары жүйе тиімділігінің қандай нақты мәнін күте алады?
Жүйе деңгейіндегі ең жоғары тиімділік 0,5C жағдайында жұмыс істейтін 88 пайызға жетеді, бір толық заряд плюс разряд циклінде өлшенеді және тек батарея өлшемдерін емес, барлық қосалқы жүйе қуатын тұтынуды қоса есептейді.
Әдеттегі циклдік өнімділік дегеніміз не?
Қоршаған ортада 25 градус Цельсий температурасында 0,5С төмен жылдамдықпен 8000 циклден жоғары, энергияны минималды-80% сақтауды сақтайды. Температураның жоғарылауы жұмыс істеу мерзімін қысқартады.
Стандартты спецификациясы бар контейнерлерді сақтауға арналған жабдыққа қандай жеткізу уақыты қолданылады?
Стандартты қондырғылар үшін отыздан қырық жұмыс күндік өндірістік цикл. Шығу портында қауіпті жүктерді брондау әрекеттері жалпы жүзу кестесінің уақыт кестесіне шамамен қосымша бір апта қосады.
