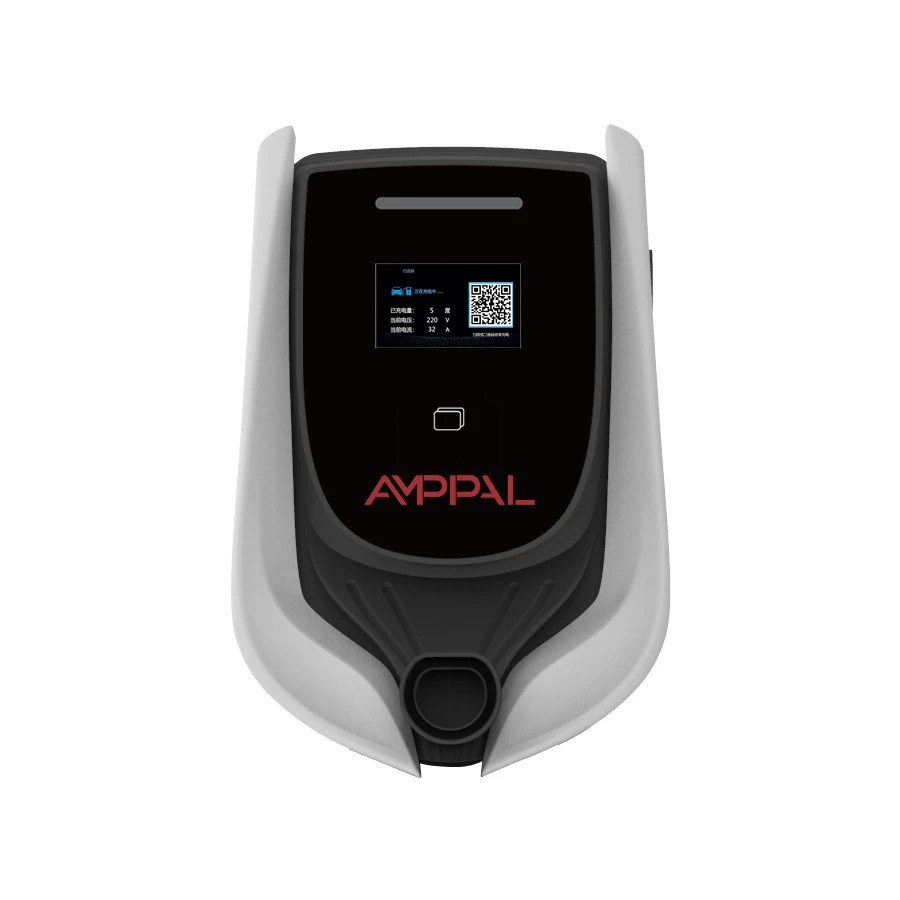

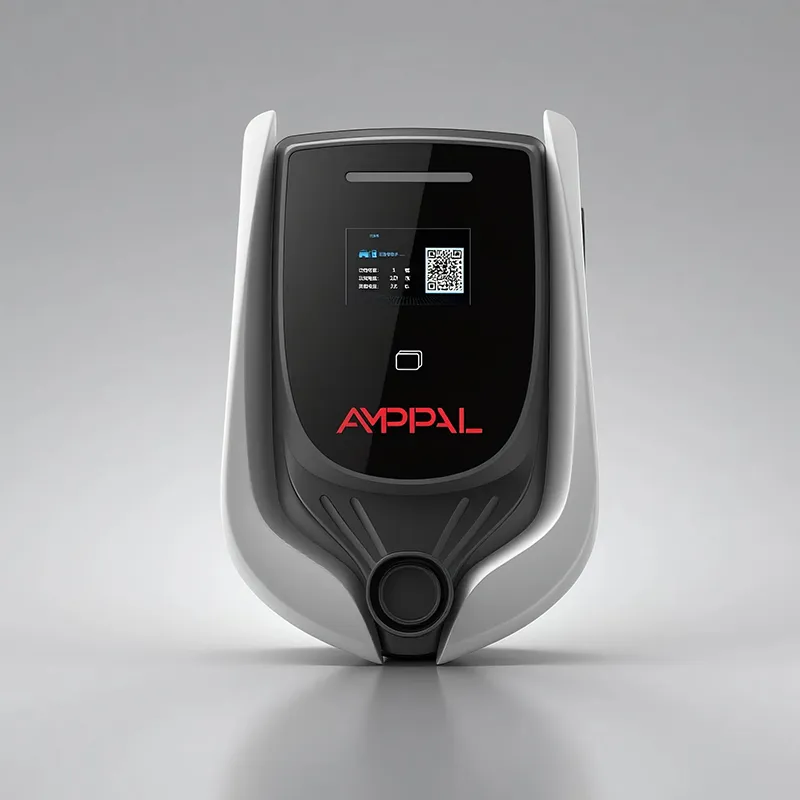

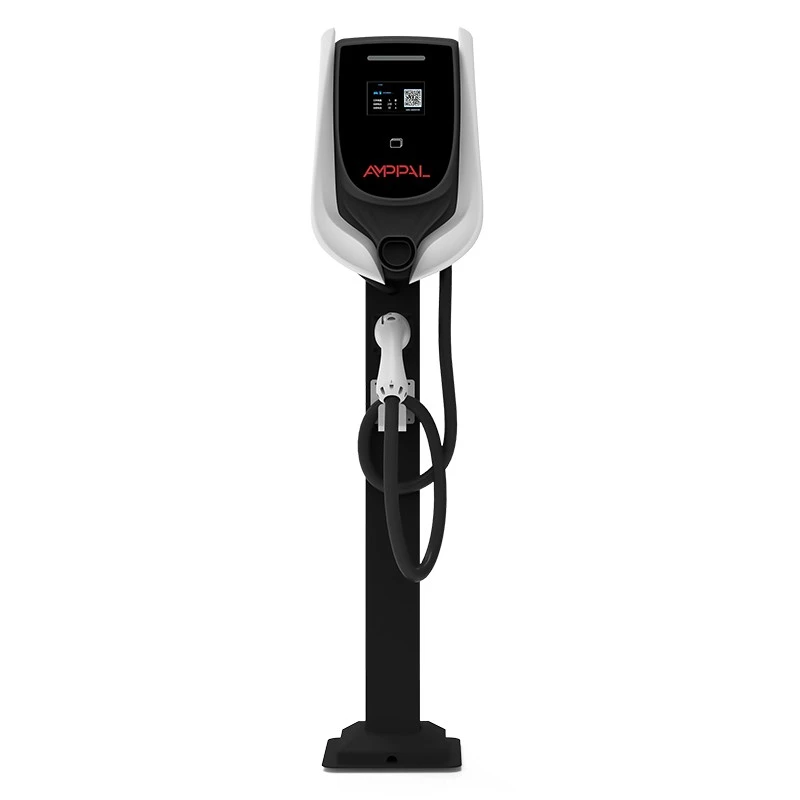

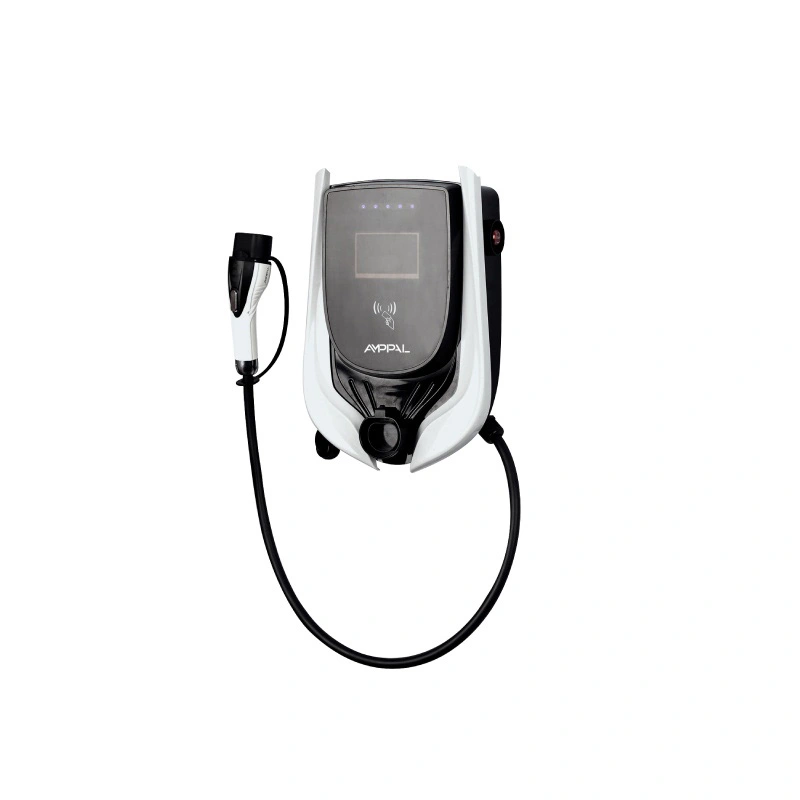

Коммерциялық нысандарға арналған 7 кВт OCPP Smart AC EV зарядтау станциясы

Неліктен UL сертификаты АҚШ-тағы қуат рейтингтерінен маңыздырақ?

Құрама Штаттарда сертификат киловаттқа қарағанда маңыздырақ, ал сертификат UL болып табылады. Бұл 7 кВт станция (Модель AF-AC-7-L/B-A-M-4-SD-P) американдықтарға сатылатын еуропалық өнім емес; бұл АҚШ билігі нақты тексеретін UL 2202 және UL 2231-2 екі UL стандартына сәйкес құрастырылған, сыналған және құжатталған EV жабдықтау блогы.

ЕО-ға сату мен АҚШ-қа сатудың айырмашылығы - бұл өзін-өзі декларациялау мен үшінші тарап листингінің арасындағы айырмашылық. CE – еуропалық нарыққа арналған өндірушінің декларациясы; АҚШ құрылыс инспекторлары, сақтандырушылар және коммуналдық қызметтер UL іздейді және көптеген коммуналдық жеңілдіктер бағдарламалары онсыз жабдықтан бас тартады.

NEC 625-бабы электр қуатын зарядтауға арналған жабдықты орнатуды реттейтін кодекс болып табылады және инспекторлар оны юрисдикциясы бар жергілікті билік органдары арқылы қолданады. UL-тізімде көрсетілген нақты атауы бар станция рұқсатпен сөйлесуді қысқа етеді. Міне, бұл нақты өнім: жабылатын құжаттама, өтуге рұқсат беретін және тыныштықты сақтайтын сақтандыру.

Осы станцияның сәйкестікке негізделген алты артықшылығы

UL 2202 листингі толық зарядтау жүйесін қамтиды, бұл АҚШ жоба инженерлері техникалық сипаттамалар парағына енгізген.

UL 2231-2 персоналды қорғау схемасын қамтиды, соққыға қарсы қабат инспекторлары қуаттандыру алдында тексереді.

32А-дағы 240В бір фазалы Солтүстік Американың стандартты тұрғын үй және жеңіл коммерциялық қызметтеріне сәйкес келеді.

RFID плюс OCPP 1.6j станцияны резидент еместер үшін тегін розеткаға емес, есеп айырысатын активке айналдырады.

IP54 нығыздауы және ≤40дБ шу деңгейі оны гараждар, автотұрақтар және жабық тұрақ құрылымдары үшін жарамды етеді.

Зат тақтасындағы UL белгісін UL онлайн анықтамалығында тексеруге болады, сатып алушылар тапсырыс бермес бұрын дәл осылай тексереді.

Техникалық сипаттамалар

АҚШ пен Канада бойынша орналастыру

EV-ге дайын құрылыс нормалары бар штаттардағы көп пәтерлі тұрғын үй, мұнда әрбір тұрақ орны алдын ала 240 В токқа қосылған.

OCPP сервері арқылы шығындарды өтеу арқылы қызметкерлер лоттары үшін жұмыс орнында төлем.

Канададағы кондоминиум гараждары, онда басқарма әрбір иесі үшін есептеуді және қол жеткізуді басқаруды қажет етеді.

Қонақ үй және сауда тұрағы, мұнда қонақтар бір түнге ақы алады, ал фолио құнын көтереді.

8-10 сағат тұрақтайтын фургондар мен пикаптар жұмыс істейтін жеңіл флот аулалары және сенімді 32A сеанстарын қажет етеді.

UL 2202 және UL 2231-2 нақты нені тексереді

UL 2202 электрлік көлікті зарядтау жүйесінің жабдығының қауіпсіздік стандарты болып табылады: құрылыс, сымдар, оқшаулау және қалыпты және ақаулық жағдайында толық станцияның өртке қарсы әрекеті. Оның өтуі қоршауды, контакторды, ПХД схемасын және жылу дизайнын UL инженерлері жарияланған талаптарға сәйкес қарастырғанын білдіреді.

UL 2231-2 персоналды қорғау стандарты болып табылады. Ол пайдаланушы розеткаға қосқанда, розеткадан ажыратқанда немесе дымқыл қосқышты ұстағанда электр тогының соғуын болдырмайтын схеманы басқарады: жердің үздіксіздігін тексеру, ағып кету тогын бақылау және ток өткізгіш бөлікке жанасу мүмкін болғанға дейін шығысты токтан ажырататын механизмдер.

Екі тізім де үлгі нөмірімен UL жалпы каталогында орналасады, сондықтан Техастағы электр инспекторы мен Торонтодағы кондо инженері біз сізге жіберетін дәл сол сертификатты көреді. Көшірме ойындары жоқ, «UL тілінің баламасы» жоқ — листинг дәлел.

UL шегінен тыс: Өндірістегі сапаны қамтамасыз ету

Әрбір өндіріс партиясы сериялық нөмір бойынша оның сынақ жазбаларына дейін қадағаланады, біз оны он жыл бойы сақтаймыз.

Әрбір станция орау алдында толық гипот пен оқшаулау сынағы жүргізеді; өту мәндері журналға жазылады.

Әрбір микробағдарлама құрастыруы шығарылым алдында анықтамалық серверге қарсы орындалады, сондықтан жаңарту шот ұсыну интеграциясын тыныш бұза алмайды.

RFID оқу құралының ауқымы, СКД контрасты және жарық диодты жолақ функциясы сынама алынбай, әрбір құрылғыда тексеріледі.

IP54 және акустикалық (≤40дБ) нәтижелер өндіріс үлгілерінде тексеріліп, сериялық жазбамен толтырылады.

Зауыттың жеке сапа жүйесі UL қадағалау бағдарламасы бойынша тексеріледі, сондықтан листинг тұрақты болып қалады.

Табақтан дайын станцияға дейін: сегіз қадам

Бұл желі 2024 жылы бір миллионнан астам зарядтау қондырғысын жеткізген Чжэцзян кампусын, құрастырудағы FANUC роботтарымен және қоршауларда TRUMPF лазерлік кескіштерімен бөліседі.

1. Қоршау болат лазермен кесілген, престеу тежегіші және ұнтақпен қапталған.

2. Тығыздағыштар мен IP54 тығыздағыш беттері орнатылып, тексеріледі.

3. Қуат және байланыс тақталары SMT арқылы құрастырылған және қайта дәнекерленген.

4. СКД, жарықдиодты жолақ және RFID модулі орнатылған және калибрленген.

5. Бағдарлама жүктелді және біздің анықтамалық серверімізбен тікелей қол алысуды аяқтамайынша, бұл станциядан ешбір құрылғы өтпейді.

6. Ethernet, 4G, WiFi және RS485 жолдары ретімен орындалады.

7. Әр станцияда гипот, оқшаулау және күйіп қалу сынақтары жүргізіледі.

8. Зауыттық тақтайшалар, UL белгілері және қораптар QC мөртабанының алдында орналасады.

Сәйкестікті тексеру: бұл станция сіздің сайтыңызға сай ма?

Бұл станция 240 В бір фазалы қызметі, бір дүңгіршекке 32 А тізбегі және қол жеткізуді басқару немесе есеп айырысу қажеттілігі бар АҚШ және Канада сайттарына сәйкес келеді. EV-ге дайын кодтары бар муниципалитеттер, коммуналдық төлемдерді талап ететін жалға берушілер және арнайы жобаларды құрастыратын мердігерлер UL құжаттары олар үшін сату жұмысының жартысын орындайтынын табады.

Бұл үш жағдайда дұрыс емес өнім. Үш фазалы қызмет көрсететін және бір орындық үшін 11 кВт талаптары бар учаскелер орнына 11 кВт OCPP станциясын қабылдауы керек. 30 минуттық айналымды қажет ететін орындарға бұл айнымалы ток құрылғысы емес, тұрақты ток қажет. Пайдаланушыларды немесе шоттарды басқаруға ниеті жоқ сайт қарапайым үлгіде ақша үнемдей алады — RFID және OCPP стек біреу оларды басқарғанда ғана олардың құнына тұрарлық.

Тапсырыс бермес бұрын, электрикпен үш нәрсені растаңыз: қызмет 240 В, тоқтау тізбегі үздіксіз 32А үшін есептелген және тұрақ аймағында желі жолы (Ethernet, ұялы байланыс немесе WiFi) немесе бекітілген желіден тыс жұмыс жоспары бар. Біздің инженерлер сізбен байланыс картасын кез келген жолмен жасайды.

Неліктен АҚШ орнатушылары AMPPAL таңдайды?

Тапсырысты жөнелтуге дейін 15-20 жұмыс күні, бұл әдеттегі OEM жеткізу уақытынан гөрі құрылыс кестелеріне сәйкес келеді.

OEM опциялары: корпустағы брендіңіз, жүктеу экраны және RFID карталары, сонымен қатар стандартты ағылшын нұсқаулықтары.

UL 2202 және UL 2231-2 сертификаттары, сонымен қатар зауыттың CE, ​​TÜV және CB файлдары арнайы командамен бөлісіледі.

MOQ тапсырыс бойынша келісіледі; мердігерлер мен дистрибьюторлар әдетте 20-50 бірліктен басталады.

Біз 200-ден астам зарядтау станциясын өзіміз басқарамыз, сондықтан американдық сатып алушылар зарядтағыштарды сататын емес, сонымен бірге жұмыс істейтін топпен сөйлеседі.

Экспорттық орау, контейнерді тиеу және іс қағаздарын жүргізу

Әрбір станция 58 × 42 × 30 см, жалпы салмағы шамамен 12 кг, қабырға кронштейнімен, стартердің RFID карталарымен және нұсқаулықпен бірге көбік төселген қорапта жеткізіледі. Картондарда портта оңай тексеру үшін үлгі тақтайшасы мен UL листинг белгісі болады.

Паллеттелген теңіз жүктері бір паллетке 24-30 станцияны және 40HQ контейнеріне шамамен 300 станцияны алады; 3,5 кВт және 11 кВт OCPP станциялары бар аралас жүктемелер диапазонды құрайтын дистрибьюторлар үшін әдеттегідей.

Құжаттар АҚШ кеден брокерлері үшін дайындалады: коммерциялық шот-фактура, орау парағы, шығу тегі сертификаты және UL сертификаттарының көшірмелері. Біз EXW, FOB Ningbo немесе CIF-ке сілтеме жасаймыз және Нинбо немесе Шанхай арқылы жеткіземіз.

Кепілдік және жергілікті қолдау құрылымы

Станциядағы және ішкі модульдердегі өндірістік ақауларға қарсы екі жылдық кепілдік.

Қолдау көрсету сағаттары АҚШ-тың уақыт белдеулерімен қабаттасады және қашықтағы диагностика қоңырау кезінде сізбен бірге OCPP журналдарын оқиды.

Оқырмандар, СКД панельдері және қуат модульдері қоймадан 3-5 жұмыс күні ішінде жеткізіледі.

Микробағдарлама жаңартулары сервер арқылы қашықтан басылады; UL тізіміндегі компоненттер ешқашан алмастырғыштарға ауыстырылмайды.

Бұл модель тоқтатылғаннан кейін бес жыл қосалқы бөлшектерді жабу жалғасады.

Орнату және пайдалану қателеріне жол бермеу керек

Қате: жергілікті билік рұқсатқа қол қоймас бұрын станцияны қуаттандыру. Оң жақта: рұқсатты алу, UL тізімін көрсету және тексеруден кейін қуаттандыру.

Қате: станцияны басқа жүктемелермен ортақ 50А тізбегіне қондыру. Оң жақта: NEC 625 бойынша бір дүңгіршекке арналған 32А үздіксіз номиналды схема.

Қате: жерді тексеруді өткізіп жіберу, себебі «ол соңғы сайтта жұмыс істеді». Оң жақта: учаскеде жерге қосуды және жердің үздіксіздігін тексеру; UL 2231-2 қорғанысы осыған байланысты.

Қате: бір RFID картасын бүкіл ғимаратқа беру. Оң жақта: OCPP транзакция журналы есепшот ұсыну үшін маңызды болып қалатындай әр пайдаланушы карталары.

Қате: желінің ақауы станцияны кірпіштендіреді. Оң жақта: белгілі карталар жергілікті тізімнен алынады және сілтеме қайтарылған кезде транзакциялар жүктеледі.

Солтүстік Американың орнатушылары мен флоттарының кері байланысы

Даллас-Форт-Уорт метросындағы электрлік мердігер 2025 жылы үш көп жанұялық жоба бойынша 30 станция орнатты. Оның айтуынша, UL файлы оның рұқсат беру туралы сөйлесулерін аптадан бірнеше күнге қысқартты және оның жалғыз шағымы - 12 кг салмақ бірлігі - баспалдақтағы екі адамдық көтергіш - оның экипажы қазір әр тіректе көмекші пайдаланады.

Торонтодағы кондоминиум тақтасы жерасты гаражындағы төрт станцияны басқарады. Жылжымайтын мүлік менеджері ай сайын бір иесіне кВт/сағ есептерді экспорттайды; Бір өкініштісі - СКД-ның ағылшын тіліндегі мәзірлері, оны франкофон иесі бірінші айда белгілеген.

Чикагодағы флот супервайзері сегіз станцияда түнде 12 жұмыс фургонына төлем жасайды. Сеанстар Иллинойс штатындағы бір қыста сенімді болды; Оның бізге ескертпесі жарық диодты жолақ қараңғы жерде алмасу буферін оқуға жеткілікті жарық екенін, ол оны ерекшелік деп санайды, бірақ оның түнгі ауысымдағы жүргізушісі оны «маяк» деп атайды.

АҚШ сатып алушылар қоятын сәйкестік сұрақтары

С: UL тізімі бұл станция үшін нені білдіреді?

A: UL инженерлері толық құрылғыны UL 2202 және UL 2231-2 стандартына сәйкес тексеріп, сынады және листинг зауыттың бақылауында қалады.

С: CE АҚШ-та қабылданған, солай ма?

A: Жоқ. CE – ЕО нарығының декларациясы; Юрисдикциясы бар АҚШ билігі UL сияқты үшінші тарап тізімдерін іздейді және көптеген утилиталар оларды жеңілдіктер үшін талап етеді.

Q: NEC 625 дегеніміз не?

A: EV зарядтау жабдығын орнатуды қамтитын Ұлттық электр кодексінің мақаласы — тізбек өлшемі, жерге қосу және ажырату талаптары.

С: Орнатуға рұқсат қажет пе?

A: АҚШ пен Канаданың көптеген юрисдикцияларында иә, UL тізімі инспектордың тақтайшада көргісі келетін нәрсе.

С: Ол АҚШ нарығындағы EV үшін ақы төлей ме?

Ж: Иә, ол сіздің нарық үшін конфигурацияланған қосқыш нұсқасымен 240В бір фазалы 32А дейін жеткізеді.

С: Коммуналдық төлемдер қолданылады ма?

A: АҚШ-тың көптеген коммуналдық қызметтері UL тізіміндегі жабдыққа жеңілдіктер береді; жергілікті утилитаның бағдарламалар тізімін тексеріңіз.

Сұрақ: Тұрақ аймағында интернет болмаса ше?

A: Станция жергілікті авторизация тізімін жүргізеді және транзакцияларды сақтайды, сілтеме қол жетімді болғанда оларды жүктеп салады.

С: Коммерциялық есепшот қалай жұмыс істейді?

A: RFID карталары сеанстарды шот-фактураларға немесе бөлу есептеріне айналдыратын OCPP серверіндегі тіркелгілерге сәйкес келеді.
