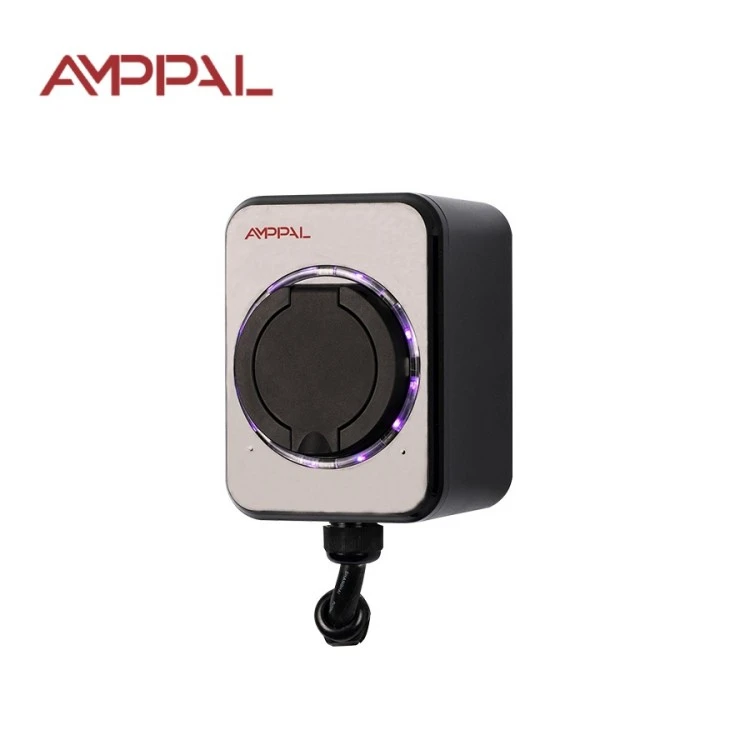

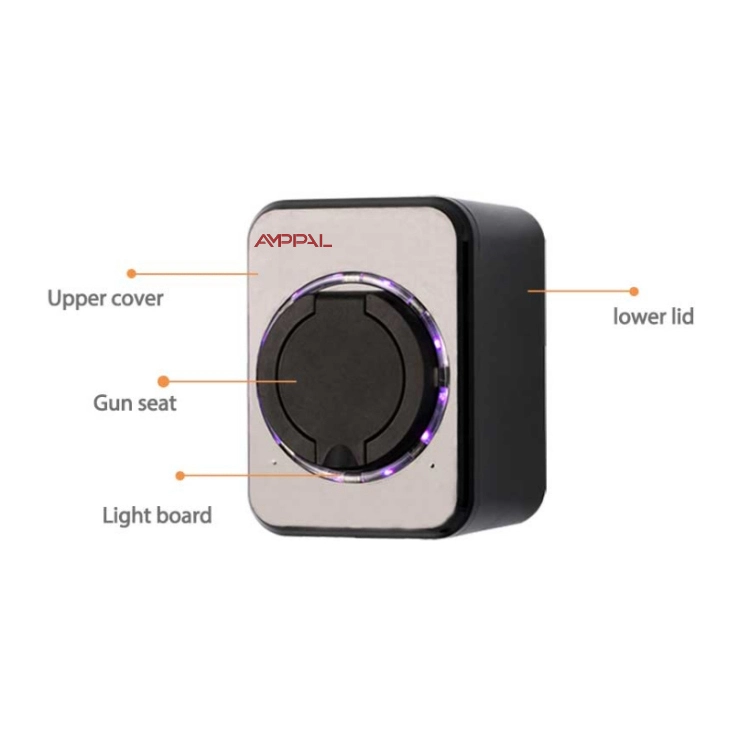

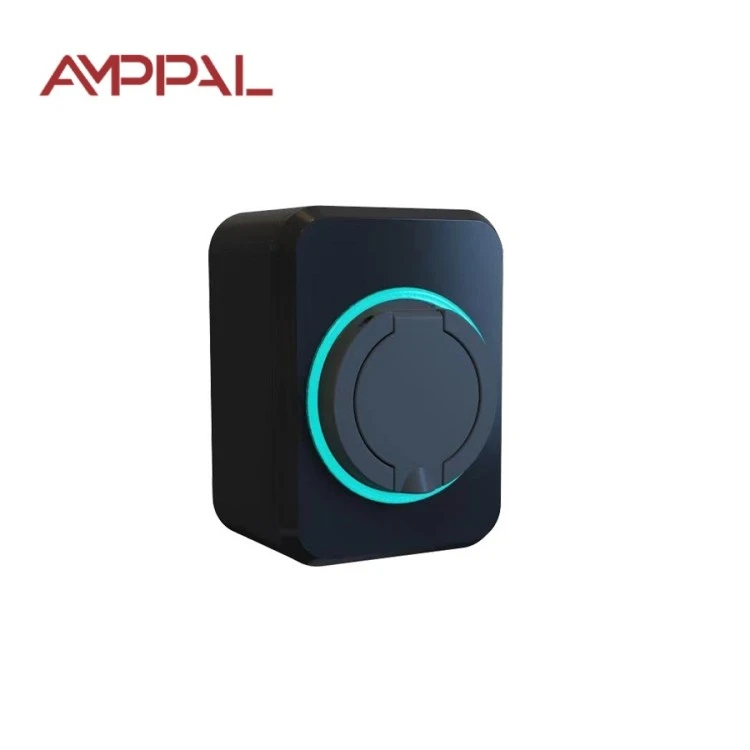

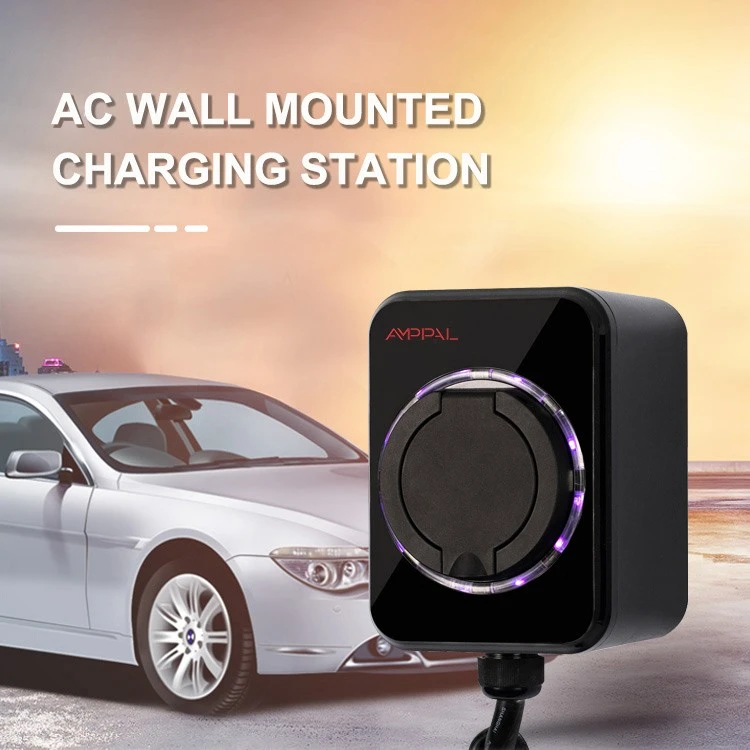

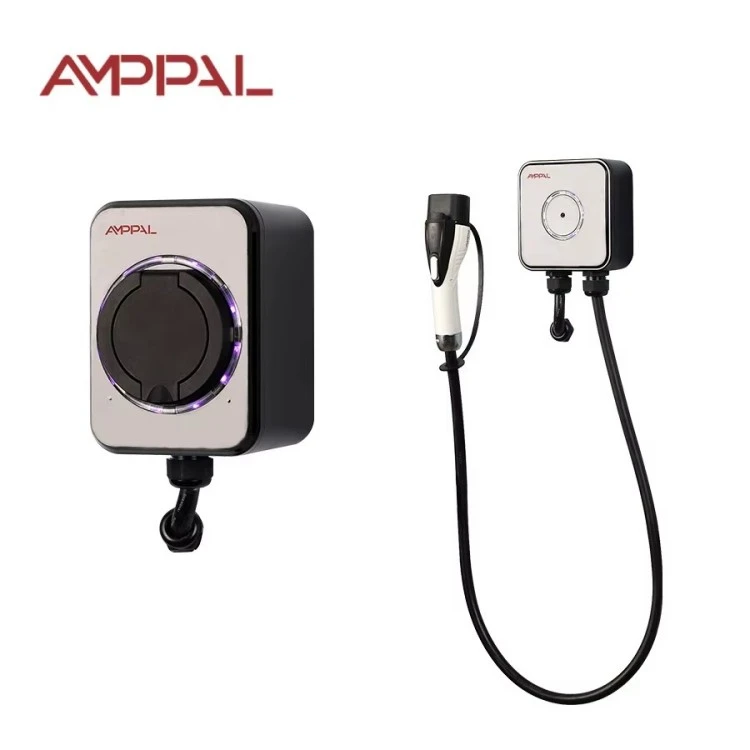

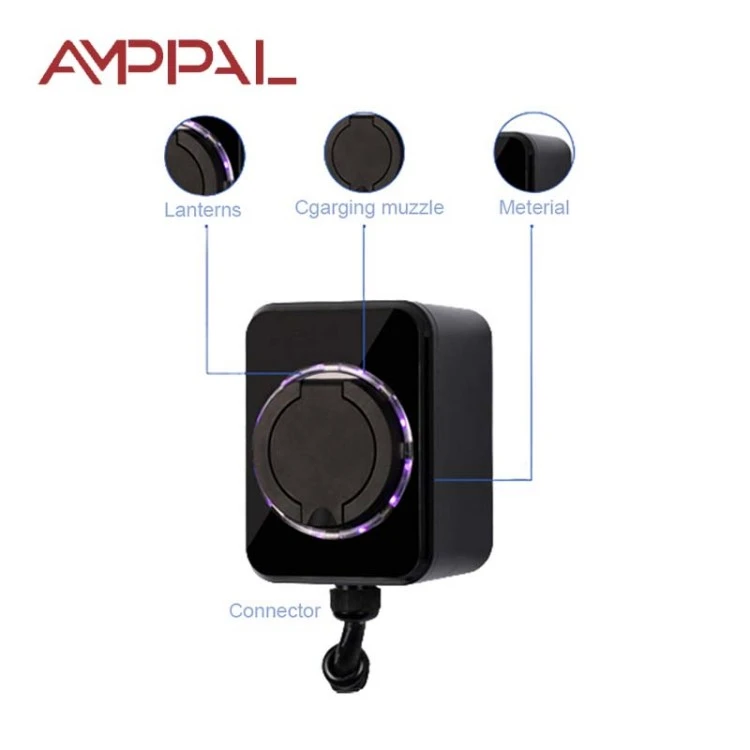

Үйге және жұмыс орнына 7 кВт стандартты қабырғаға орнатылған айнымалы ток электр зарядтағыш

7 кВт Wallbox сіздің электр шотыңыз үшін не істейді

Үйде электр көлігін сатып алушылардың ең үлкен қателігі - олардың көлігі пайдалана алмайтын зарядтау қуаты үшін ақы төлеу. Үйге және жұмыс орнына арналған қабырғаға орнатылатын 7 кВ стандартты айнымалы ток электр зарядтағышы сіздің көлігіңіздің борттық зарядтау құрылғысы 32А қабылдаса ғана өз бағасына тұрарлық - 6,6 кВт немесе 7,2 кВ борттық қондырғылары бар заманауи электр машиналарының көпшілігі. AMPPAL стандарты (AF-AC-07-B-A-O-1-SE үлгісі) дәл осы сәйкестік үшін жасалған.

Жылдамдық әдетке қарағанда маңызды емес. 7 кВт-та 40 кВт/сағ аккумулятор шамамен алты сағатта қайта толтырылады, бұл түнде электр энергиясы өте көп емес. Әр түнде зарядтаңыз, ал машина күн сайын толып бастайды; зарядтау қисығы төсек үстеліндегі телефон сияқты ерекшеленбейді.

Бұл дизайн бойынша экрансыз, қолданбасыз қабырға жәшігі. Автокөліктің бақылау тақтасы зарядтау күйін көрсетеді; Қораптың міндеті - 32А-ны бірнеше жылдар бойы арнайы тұрғын үй тізбегінде қауіпсіз түрде жеткізу.

Ай сайынғы мәлімдемеде көрсетілетін бес артықшылық

40 кВт/сағ аккумуляторда бос болғаннан толғанға дейін шамамен алты сағат, көптеген аймақтарда 8 сағаттық қуатты емес терезеде ыңғайлы.

Бір кВт/сағ үшін 8 центтен жоғары жылдамдықпен 15 000 км жол жүру электр энергиясына шамамен 180 АҚШ долларын құрайды, ал 7 л/100 км көліктегі бензин үшін шамамен 1 260 АҚШ доллары.

32А арнаулы схема жүктемені болжауға мүмкіндік береді, сондықтан қабырғалық қорап ешқашан токты құрылғылармен бөліспейді және түнде ешқашан үй сөндіргішін өшірмейді.

IEC 61851-1:2017 пилоттық басқару қосқышты және автомобильдің кірісін қосу және шығару кезінде доғадан қорғайды.

Жазылу үшін ештеңе жоқ: SIM картасы жоқ, бұлттық төлем жоқ, қолданба тіркелгісі жоқ. Зарядтағыш желі жоғалғаннан кейін жұмыс істейді, өйткені ол ешқашан қосылмаған.

Техникалық сипаттамалар

7 кВт үй блогына арналған әдеттегі қондырғылар

Жеке үйлер мен виллалар, гаражы немесе автотұрағы және 32А ажыратқышына арналған тарату тақтасында бөлмесі.

Автокөлігі күніне 60-120 км жүретін және таңғы сағат 6-ға дейін қайтадан толы болуы керек күнделікті қалаға қатынайтын үй шаруашылықтары.

Екі көлікті отбасылар әдеттегі схема бойынша түнде кезекпен зарядтауда.

Шағын бизнес: жеке үй-жайларында тұрағы бар жалғыз EV немесе жеткізу фургонының иелері.

EV-ге дайын жаңа құрылыстар, мұнда 32А тізбегі құрылыс сатысында ештеңеге дерлік орнатылады.

Қабырғалық розеткадан батареяға дейін: зарядтау тізбегі түсіндірілді

Тізбектің төрт буыны бар: тор, панель, осы қабырға жәшігі және автомобильдің борттық зарядтағышы. Wallbox - бұл ең қызықты сілтеме және бұл мақтау. Ол 220VAC бір фазаны алады, басқару ұшқыш сымы арқылы IEC 61851-1 режим-3 сигналын қолданады және автомобильдің өз жүйелеріне нақты зарядтау қисығын анықтауға мүмкіндік береді.

32А-да жылу нақты жау болып табылады, сондықтан контактор, сым және қосқыш тәулік бойы үздіксіз ток үшін өлшемді; термопластикалық корпус жылуды шығарады. Батарея толтырылған кезде автомобиль токтың өзін азайтады, әдетте 80% кейін.

Ішінде өлшеуіш ми болмаса, сіздің коммуналдық есептегішіңіз есеп жүргізеді. Егер сіздің тарифіңіз кешкі сағат 22.00-ден кейін төмендесе, үйге жеткенде розеткаға қосыңыз және қорапты күту режимінде күтуге рұқсат етіңіз — бос отырудың ақысы жоқ.

Сертификаттау және зауыттық сапаны тексеру

CE белгісі IEC 61851-1:2017 сынақ есебін қамтитын техникалық файлмен бекітілген, Чжэцзяндағы зауытта тұтынушы аудиті үшін сақталады.

32А ток жолы термиялық төзімділікті сынау арқылы тексеріледі: термопарлар терминалдық температураларды бақылаған кезде үздіксіз жүктеме сағаттары.

IP54 каталог оптимизмімен емес, өндіріс үлгілеріндегі калибрленген су бүріккіш және шаң камерасы сынақтарымен расталған.

Әрбір құрылғы желіден шығуға рұқсат бермес бұрын 1,5x номиналды кернеуде гипоттік сынақтан өтеді.

Қалдық ток координациясы EV тізбектері үшін көптеген ұлттық кодтар ұсынатын А типті RCD көмегімен тексеріледі.

Пакеттік сынама алу әрбір жөнелтілім пломбалау алдында ұшқыш-сигналдың қол алысуын анықтамалық автомобиль симуляторына қарсы қайта іске қосады.

AMPPAL өндіріс желісіндегі сегіз қадам

Бұл желі 2024 жылы бір миллионнан астам зарядтау қондырғысын жеткізген кампуста жұмыс істейді; FANUC роботтары қайталанатын құрастыруды өңдейді, TRUMPF лазерлері орнату тақтасын кеседі.

1. Кіріс инспекциясы: әрбір реле, контактор және ПХД партиясы бекітілген жеткізуші тізімімен салыстырылады.

2. Негізгі тақтаны SMT машиналары толтырады және азотпен дәнекерленген қайта ағызады.

3. Микробағдарлама жыпылықтайды және пилоттық сигналдың толқын пішіні автомобиль тренажерының қондырғысында өлшенеді.

4. 32А релесі мен контакторы жинақталған және олардың контактілерінің кедергісі жазылған.

5. Корпустың жарты бөліктері IP54 тығыздағышпен жабдықталған және калибрленген момент драйверлерімен жабылған.

6. Гипот пен оқшаулау төзімділігін сынау әрбір құрылғыда орындалады.

7. Қондырғылар 45°C жану камерасында бірнеше сағат бойы қуатпен қамтамасыз етілген және ауысады.

8. Көрнекі тексеру, жапсырманы орналастыру және картонды орау жолды QC белгісімен аяқтайды.

Өлшемді анықтау нұсқаулығы: 7 кВт сыйған кезде, артық болғанда

Алдымен автомобильдің борттық зарядтағыш рейтингін оқыңыз. Егер 6,6 кВт немесе 7,2 кВт болса, бұл қабырға қорабы дұрыс серіктес: автомобиль 40 кВт/сағ зарядты шамамен алты сағатта аяқтайды. Егер сіздің көлігіңіз тек 3,3 кВт-ты қабылдаса, 3,5 кВт стандартты құрылғы адал сатып алу болып табылады — 7 кВт қорап сеанстың жартысын бос өткізеді.

Егер сіздің үйіңізде панельді жаңартусыз 32А тізбегі орналаса алмаса, күніне 50 км-ден аз жүрсеңіз және 16А желісінде жүре алсаңыз немесе есепшот, RFID қатынасын басқару немесе қашықтан бақылау қажет болса, бұл дұрыс емес өнім. Бұл жұмыстар осы қорапқа емес, OCPP желілік отбасына жатады.

Және алдымен зарядтағышты емес, панельді қарастырыңыз. Жергілікті кодқа сәйкес өлшемі 6 мм² мыс кабелі бар 32А ажыратқыш қабырға қорабындағы брендке қарағанда маңыздырақ. Егер электрик тартынса, бірдеңе сатып алмас бұрын екінші пікірді алыңыз.

Неліктен сатып алушылар жергілікті брендтерден гөрі AMPPAL таңдайды?

Тапсырысты жөнелту 15-20 жұмыс күнін құрайды және біз қайталанатын дистрибьюторлар үшін өндірістік слоттарды ұстаймыз.

MOQ тапсырыс бойынша келісіледі; көптеген жаңа серіктестер нарықты сынау үшін 10-20 бірлік сынақтан бастайды.

OEM қызметі логотипті, корпус түсін, жапсырма суретін және тіліңізге қолмен аударуды қамтиды.

Зауыт CE, TÜV, UL және CB сертификаттарына ие және тұтынушыларды желіні тексеруге шақырады - біздің бірнеше еуропалық серіктестерімізде бар.

Тәжірибе: Сауд Арабиясындағы NEOM жасыл сутегі жобасы үшін 260+ қызметкер, 40+ экспорттық елдер және 500 сұйық салқындатылған қондырғы.

Тапсырысты қалай орап, жөнелтеміз

Әрбір қабырға қорапшасы 31 × 21 × 19 см, жалпы салмағы шамамен 2,8 кг, бекіту үлгісі, бұрандалар және нұсқаулықпен бірге көбік салынған картон қорапта жүреді. Картон 1,2 м бұрыштан құлағанда аман қалады, бұл әуе жүктерін өңдеудің көпшілігін қамтиды.

Теңіз жүктері үшін картондар паллеттелген және созылып оралған; шамамен 1000 бірлік 20 футтық контейнерге және шамамен 2100 40HQ сәйкес келеді. Стандартты және OCPP өнімдерінің аралас тапсырыстары контейнерді қосымша шығынсыз бөліседі.

Біз EXW, FOB Ningbo немесе CIF, коммерциялық шот-фактурамен, орау тізімімен, шығу тегі сертификатымен және CE қалтасымен жеткізілімде жұмыс істейміз. Үлгілер төлемнен кейін 3 жұмыс күні ішінде курьер арқылы жіберіледі.

Екі жылдық кепілдік және сатудан кейінгі қолдау

Қытайдағы зауыттан марапатталған зарядтау функциясы мен ішкі компоненттері бойынша екі жылдық қамту.

Кепілдік талаптары үшін қосалқы бөлшектер 3-5 жұмыс күні ішінде жеткізіледі; жөндеудің көпшілігі тақтаны ауыстыру немесе реле ауыстыру болып табылады.

RMA ағыны: ақаулықтың фотосуреттерін немесе қысқаша бейнесін жіберіңіз, біздің инженерлер бір жұмыс күні ішінде диагноз қояды және біз жөндеу немесе ауыстыру туралы келісеміз.

Техникалық қызмет көрсету жеңіл: корпусты сүртіңіз, жылына екі рет кабель қабығын тексеріңіз, бірінші айдан кейін кронштейнді қайта қатайтыңыз.

Біз сондай-ақ 200-ден астам зарядтау станциясын өзіміз басқарамыз, сондықтан қолдау көрсету тобымыз сценарий арқылы емес, дала тәжірибесінен жауап береді.

32А тізбегінен аулақ болуға болатын жалпы қателер

Қате: зарядтағышты ортақ 16A розеткасында қосу, себебі «бұл жақсы болуы мүмкін». Оң жақта: электрші тексерген, А типті RCD бар арнайы 32А тізбегі.

Қате: 3,3 кВт көлік осы қорапта жылдамырақ зарядталады деп есептесек. Оң жақта: борттық зарядтағышты тексеріңіз; автомобиль - жылдамдық шегі, қабырға қорабы - жол.

Дұрыс емес: зарядтау кезінде кабельді құрылғыға орау. Оң жақ: салқын болып қалатындай етіп түзетіңіз.

Дұрыс емес: бензин немесе бояу сұйылтқышты сақтауға арналған гаражда зарядтау. Оң жақта: жанғыш заттарды бір метр қашықтықта ұстаңыз және аумақты желдетіңіз — V-0 корпусы лицензия емес, соңғы шара болып табылады.

Дұрыс емес: зарядтағыштың артындағы жылы розеткаға мән бермеу. Оң жақта: тоқтаңыз, электрикті шақырыңыз; аяқтау нүктесіндегі қызу бос қосылымды білдіреді.

Шығынға бағытталған меншік иесінің пікірі

Баден-Вюртембергтегі (Германия) үй иесі түнгі тариф бойынша 58 кВт/сағ отбасылық электр көлігін алады. Ол толық зарядтау үшін 4,1 еуроны есептеді, ал эквивалентті бензин цистернасы үшін шамамен 70 еуроны есептеді және оның жалғыз реніші нұсқаулықта 3,5 кВт және 7 кВт нұсқаларын қамтитыны болды, сондықтан ол бір рет қате сақтандырғыш сипаттамасын іздеді.

Эр-Риядтағы вилла иесі 3,5 кВт қондырғыдан бастады және бір жылдан кейін көлік жүргізуі өскен сайын жаңартылды. 7 кВт қорап өзінің 45 кВт/сағ көлігін тіпті жазда да шамамен 6,5 сағатта аяқтайды, гараж қондырғының 50°C шегіне жақын болса, — біз оған ескерткеніміздей.

Ыстамбұлдағы импорттаушы 7 кВт стандартына контейнерлік лоттарда тапсырыс беріп, оларды автотұрағы сақталған пәтер иелеріне сатады. Оның пікірі: нөлдік кепілдік 14 айдан кейін қайтарылады және ол тоқсан сайын екі электр көлігі бар тұтынушылар үшін екі бірлік жеңілдік кодын сұрайды.

Сатып алушылардың 7 кВт зарядтау туралы сұрайтын сұрақтары

С: Неліктен менің көлігім 7 кВт зарядтағышқа 6,6 кВт ғана тартады?

A: Автокөліктің борттық зарядтағышы жылдамдықты шектейді; 6,6-7,2 кВт дәл осы wallbox қолдайтын диапазон болып табылады.

С: Қандай электр жұмысы қажет?

A: А типті RCD және жергілікті кодқа сәйкес өлшемі бар кабель, әдетте 6 мм² мыс бар арнайы 32А тізбегі.

С: Күндіз зарядтауға болады ма?

Ж: Иә, бірақ күндізгі тарифтер қымбатырақ; таймерді қосыңыз немесе қызметтік бағдарламаның кестесін орындаңыз.

С: 7 кВт шағын батареяға зиян келтіре ме?

A: Жоқ. Автокөліктің аккумуляторын басқару жүйесі заряд қисығын орнатады; қабырға қорабы көлік сұраған нәрсені ғана береді.

С: 3,5 кВт стандартынан айырмашылығы неде?

A: Екі есе қуат, 16А орнына 32А тізбегі және сол батареяны түнде зарядтау уақытының шамамен жартысы.

С: Мен оны шатырдағы күн батареясымен біріктіре аламын ба?

A: тікелей емес; бұл құрылғы желіден қоректенеді. Күн сәулесімен сәйкес келетін зарядтау үшін сізге КТ мониторингі бар желілік отбасы қажет.

С: Екі көлік бір 7 кВт тізбекті бөлісе ала ма?

A: Бір ажыратқышта қауіпсіз емес. Әрбір көлікке өз схемасын беріңіз немесе жүктемемен басқарылатын OCPP станциясына ауысыңыз.

С: Неліктен экран жоқ?

A: Әдейі. Көлік зарядтау күйін көрсетеді; экран ақаулық нүктесін қосады және үйде пайдасыз шығынды қосады.
