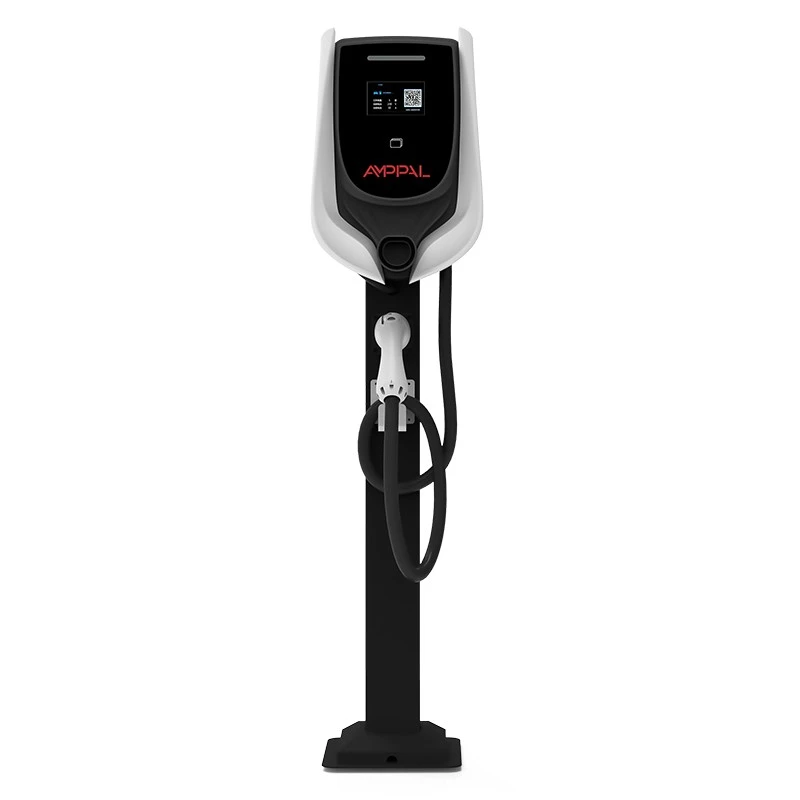

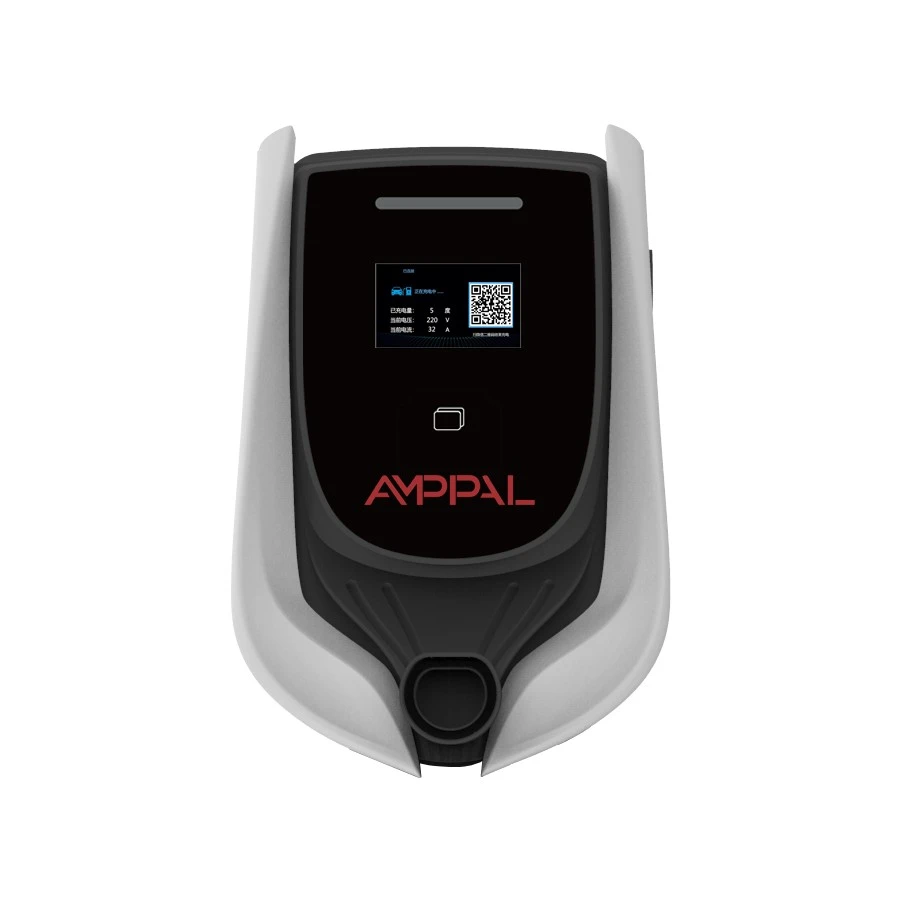

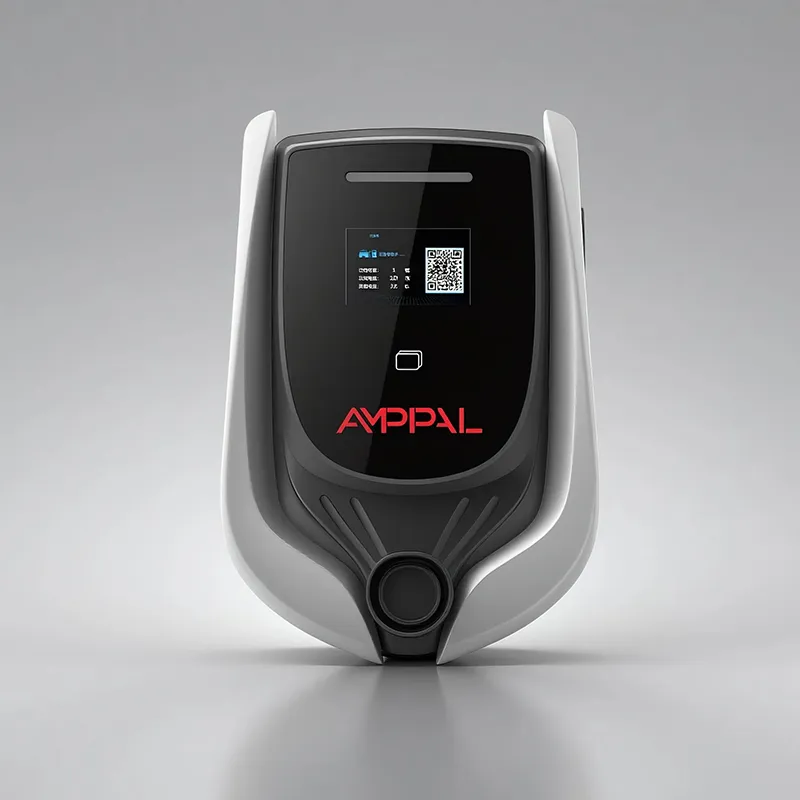

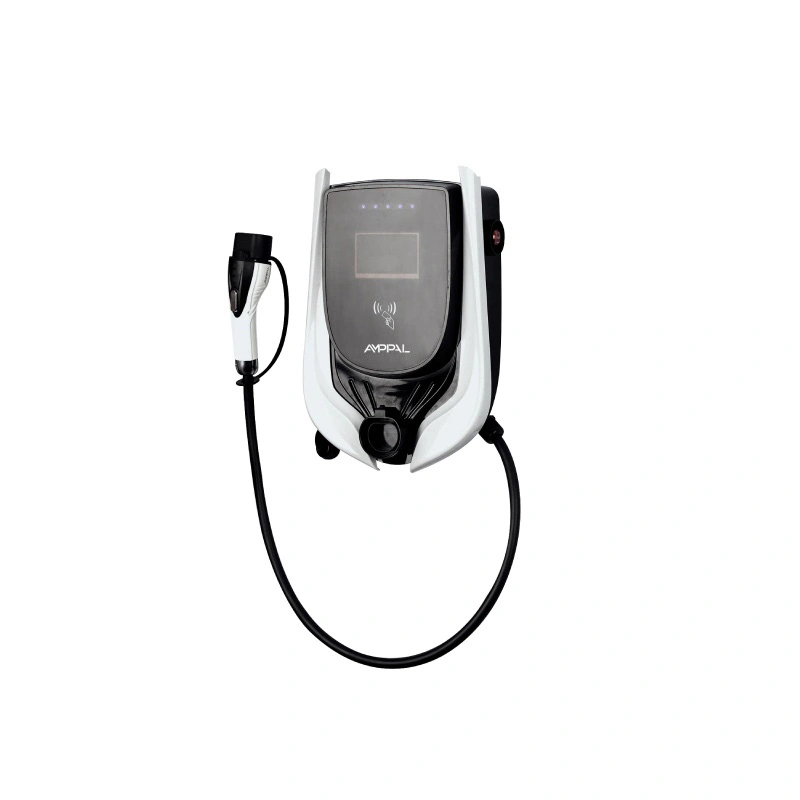

Қонақ үйлер мен пәтерлерге арналған 11 кВт OCPP коммерциялық айнымалы ток электр зарядтау станциясы

Зарядтау орнындағы үш фазалы қуат айырмашылығы

Кіріс қуаты шектеулі сайт әлі де көптеген электр машиналарына қызмет көрсете алады - егер станциялар кімнің нені тартатыны туралы келіссе. Қонақ үйлер мен пәтерлерге арналған AMPPAL 11 кВт OCPP коммерциялық айнымалы ток электр зарядтау станциясы (Модель AF-AC-11-L/B-A-M-4-SD-P) дәл осы келіссөздер үшін жасалған және үш фазалы кіріс негіз болып табылады.

11 кВт бір фазалы зарядтағыш бір фазадан шамамен 46А талап етеді, оны көптеген коммерциялық панельдер жек көреді. Бұл станция бірдей 11 кВт жеткізу үшін үш фаза бойынша фазаға шамамен 16А алады, бұл сайттың фазалық тепе-теңдігін біркелкі және панельді қуантады. Бұл ғимаратқа сәйкес келетін зарядтағыш пен қызметті жаңартуға мәжбүр ететін зарядтағыш арасындағы айырмашылық.

Төрт қосылым опциясы арқылы желі стекін қосыңыз — RFID, СКД, жарықдиодты жолақ, OCPP 1.6j — және сізде тек жылдам зарядтауды ғана емес, сонымен қатар сайттың жүктеу менеджеріне есептерді, есептерді және кірістерді беретін станция бар.

Бірнеше станцияны басқаратын сайттар үшін алты артықшылық

Үш фазалы кіріс фазаға ~16А фазалық жүктемені төмен деңгейде ұстайды, сондықтан көбірек орын бар қызметке сәйкес келеді.

Үйлестірілген жүктемені басқару сайттың жалпы тартуын шектейді, әрбір дүңгіршек бос болған кезде негізгі ажыратқышты қорғайды.

Жарықдиодты жолақ әр станцияның күйін лот бойынша көрсетеді, бұл сайт қызметкерлері үшін серуендеу тексерулерін қысқартады.

RFID және OCPP 1.6j бір уақытта он сеанс орындалса да, әр пайдаланушының есепшотын дәл сақтайды.

≤40дБ шу деңгейі станцияларға кеңсе терезелері мен пәтер қабырғаларының жанында шағымсыз отыруға мүмкіндік береді.

4,3 дюймдік СКД сайттағы сеанс мәліметтерін көрсетеді, ал сервер бірдей деректерді қашықтан көрсетеді.

Техникалық сипаттамалар

11 кВт станциядан ең көп пайда көретін орталар

Қызметкерлерге 8 сағаттық күн ішінде жай ғана емес, маңызды толықтыруды қажет ететін кеңсе кампустары.

Үш фазалы тұрғын үймен қамтамасыз етілген пәтер мұнаралары және 5-20 тұрғынға арналған тұрақ.

Бөлшек сауда алаңдары мен аралас мақсаттағы конверттер, онда айналым және қонақтар бір сессия үшін төлейді.

Ауысымдар арасында фургондарды зарядтайтын шағын флот алаңдары, әр көліктің тұтыну есептері бар.

Электр инженері әрбір амперді есептейтін тығыз байланыс шегі бар ғимараттар.

Динамикалық жүктемені теңестіру қол жетімді қуатты қалай бөліседі

Әрбір учаскенің төбесі бар: негізгі ажыратқыш, трансформатор, коммуналдық келісімшарт. Жүктемені теңестіру бұл төбені бюджетке айналдырады. Топтағы станциялар RS485 арқылы басқару платформасына немесе жергілікті контроллерге өздерінің тікелей ұтыс ойыны туралы хабарлайды және әрбір бірлік соманы төбенің астында ұстайтын нақты уақыттағы ток шегін алады.

Жаңа көлік қосылғанда, топ қайта бөледі: ең ұзақ жұмыс істеп тұрған сеанстар қысқа уақытқа төмендеуі мүмкін, жаңадан келген қатысушы үлесті алады және негізгі ажыратқышты ешкім өшірмейді. Автокөліктер аяқталған кезде, босатылған сыйымдылық қалған сеанстарға оралады. Жүргізушілер жарық диодты жолақтың түсін өзгерткенін көреді; сайт инженері сервердегі сандарды көреді.

OCPP 1.6j транзакцияны және конфигурация жағын — іске қосу/тоқтату, кВтсағ, тарифтер, карта идентификаторлары — жүкті үйлестіру жергілікті сілтемені басқарады. Бұл бөлу әдейі: шот ұсыну бұлтты қажет етеді, ағымдағы басқару миллисекундтарды қажет етеді және миллисекундтар 4G баруын күтпеуі керек.

Сертификаттау және қауіпсіздікті тексеру

UL 2202 толық зарядтау жүйесінің құрылысын және электр қауіпсіздігін қамтиды; UL 2231-2 персоналды қорғау схемасын қамтиды.

Үш фазалық тепе-теңдік және фазалық жоғалту әрекеті зауыттық сынақта, соның ішінде өшіру сценарийінде тексеріледі.

IP54 өндіріс үлгілерінде калибрленген бүріккіш және шаң сынақтары арқылы расталады.

≤40дБ акустикалық рейтинг сынақ стендінде бір метрде өлшенеді және жазба партиямен бірге беріледі.

Әрбір құрылғы гипот және оқшаулау сынақтарынан өтеді, олардың сериялық нөмірлері файлда сақталады.

Біз әрбір шығарылымда анықтамалық серверде OCPP 1.6j әрекетін қайта сынаймыз; әсіресе жүктемені теңестіру логикасы көп бірлік сценарийлеріне қарсы тексеріледі.

11 кВт станцияның артындағы сегіз өндірістік қадам

Құрастыру 2024 жылы бір миллионнан астам зарядтау бірлігін жөнелткен Чжэцзян кампусында өтеді, мұнда FANUC роботтары мен TRUMPF лазерлік жабдықтары еденді айнымалы ток және тұрақты ток желілерімен бөліседі.

1. Қоршау болат лазермен кесілген және престеу тежегішімен, содан кейін ұнтақпен қапталған.

2. Кіріс релелер, контакторлар және платалар бекітілген жеткізушілер тізімдеріне сәйкес тексеріледі.

3. Қуат және байланыс тақталары SMT арқылы құрастырылған және қайта дәнекерленген.

4. Үш фазалы сымдар құрастырылады және калибрленген драйверлермен моментті тексереді.

5. Микробағдарлама жыпылықтайды және құрылғы сынақ OCPP серверімен тіркеледі.

6. RS485 жүктемені теңестіретін қол алысу жұптастырылған блоктар арасында орындалады.

7. Әрбір станцияда гипот, оқшаулау және электр қуатымен жұмыс істейтін жану.

8. Зауыттық тақта, UL белгілері және картон қорапшасы сызықты жабады.

Көп станциялық тораптарға арналған өлшемді анықтау нұсқаулығы

Қызметтен кері жұмыс жасаңыз. Ғимаратта үш фазалы қоректендіру болса және инженер әр дүңгіршекке фазасына 16А тізбегін бере алатын болса, дүңгіршекке 11 кВт станция кеңселер, пәтерлер және аралас лоттар үшін дұрыс тығыздық болып табылады. Егер учаске тек бір фазалы болса, 7 кВт OCPP станциясы адал таңдау болып табылады — бұл құрылғы өз бағасына лайықты болуы үшін үш фаза қажет.

Енді ашық бөлік. Бұл екі вагондық жолға (3,5 кВт немесе 7 кВт қондырғының құны азырақ және жұмыс істейді), 30 минуттық айналымды жоспарлайтын кез келген учаскеге (яғни тұрақты ток аумағы) және инженер-электрик үш фазалы қоректендіруді қағаз жүзінде растамаған орын үшін дұрыс емес өнім. Панельдік аудит алдында тапсырыс беру - жаңарту шығындары қалай пайда болады.

Күмәндансаңыз, жүктемені басқаратын топты сатып алыңыз: бұл отбасының станцияларын бір төбенің астында үйлестірілген бір сайтта төмен қуатты ағайындылармен араластыруға болады. Бұл икемділік әдетте бірінші күндегі нақты қуат қоспасын болжаудан арзанырақ.

Неліктен сайт операторлары AMPPAL таңдайды

Стандартты жөнелту 15-20 жұмыс күні; кезең-кезеңімен торап шығаруды жоспарланған өндіріс орындарына тапсырыс беруге болады.

OEM опциялары корпус брендін, СКД жүктеу экранын және RFID картасының суретін қамтиды.

OCPP 1.6j интеграциясы құжатталған және біздің инженерлер платформаңызды бірінші орналастыруда қосуға көмектеседі.

UL 2202 және UL 2231-2 сертификаттары сіздің кеңесшілеріңіз бен инспекторларыңыз үшін жеткізіліммен бірге беріледі.

Біз 200-ден астам зарядтау станциясын өзіміз басқарамыз, ал инженерлеріміз NEOM жасыл сутегі жобасының сұйық салқындатылған 500 қондырғысын қолдайды — бұл зауытта көрсетілген шкала.

Ауыр станциялар үшін орау және жүк тасымалдау

Әрбір станция қабырға кронштейнін, стартердің RFID карталарын және нұсқаулықты қоса алғанда, жалпы салмағы шамамен 14 кг болатын 60 × 44 × 32 см жуық көбік төселген қорапта жеткізіледі. Картон бетіне басып шығарылған үлгі тақтайшасымен және UL белгісімен бұрыштық түсіру сынағы.

Паллеттелген теңіз жүктері бір паллетке шамамен 20-24 станцияны және 40HQ контейнеріне шамамен 250 станцияны алады; 3,5 кВт, 7 кВт және 11 кВт OCPP нұсқаларын бір жөнелтуде араластыру дистрибьюторлар үшін стандартты болып табылады.

Біз кедендік брокер үшін коммерциялық шот-фактура, орау тізімі, шығу тегі сертификаты және UL сертификатының көшірмелері бар EXW, FOB Ningbo немесе CIF-ке сілтеме жасаймыз.

Сатудан кейінгі: кепілдік, микробағдарлама және техникалық қызмет көрсету

Станциядағы және ішкі модульдердегі өндірістік ақауларға қарсы екі жылдық кепілдік.

Микробағдарлама жаңартулары сервер арқылы қашықтан басылады; жүктемені теңестіру параметрлерін сайтқа бармай-ақ реттеуге болады.

Оқырман, панель немесе модуль керек пе? Жеткізу расталған күннен бастап 3-5 жұмыс күні.

Қашықтағы диагностика OCPP күйін оқиды және қоңырау кезінде инженермен бірге журналдарды оқиды.

Бөлшектердің қолжетімділігі осы отбасы үшін өндірістің аяқталуынан бес жыл өткен соң орындалады.

Дұрыс және дұрыс емес: көп станциялық сайтты іске қосу

Қате: жергілікті электрикке әрбір станция қызметті тексермей-ақ толық 11 кВт тарта алады деп болжауға рұқсат беру. Оң жақта: топты қуаттандыру алдында үш фазалы өнімділікті растау және жүктеме төбесін орнату.

Қате: жүктемені теңестіруді бір рет конфигурациялау және ғимарат жалға алушыларды қосқаннан кейін оны ұмыту. Оң жақта: сайт жүктемелері өзгерген сайын төбені қарап шығу.

Қате: жарық диодты жолақты 50 м қашықтықтан оқу және болжау. Оң жақта: сайт қызметкерлерімен түс легендасын келісу — жасыл түс тегін, көк зарядты, қызыл түс ақауды білдіреді.

Қате: станцияларды жатын бөлмесінің қабырғасының артына орнату, себебі рейтинг 40дБ. Оң жақта: ортақ қабырға немесе дәліз орны; 40дБ тыныш, бірақ тыныштық тыныштық емес.

Қате: ағымдағы басқару үшін бұлтқа сену. Оң жақта: жергілікті RS485 немесе контроллер сілтемесінде жүктеме координациясын сақтау, осылайша ол желі ақауларынан аман қалады.

Көп нүктелі сайттардағы оператор тәжірибесі

Мюнхен маңындағы кеңсе кампусындағы мекеме менеджері 300 қызметкерге арналған сегіз станцияны басқарады. Жүктеме төбесі 45 кВт, ал таңғы қосылатын қосылатын қарқын кезінде жүйе жаңадан келгендерге сай болу үшін ұзақ сеанстарды кеседі; оның жалғыз шағымы - тарифтік логика күткендей әрекет етпейінше бастапқы серверлік интеграция қоңыраулардың толық күнін алды.

Ыстамбұлдағы 40 қабатты тұрғын үй мұнарасының тақтасы жер асты гаражында алты станция орнатты, онда үш фазалық жабдықтау бар. Тұрғындар жеке меншік иелерінің есептерін ұнатады; Басқарма станцияның СКД-да бірнеше егде жастағы тұрғындар сұраған ағылшын мәзірін көрсететінін және мүлік командасы түрік тілінде бір беттік картаны басып шығарғанын атап өтті.

Мельбурндағы бөлшек сауда алаңы кіреберісте төрт станция қосты. Оператор сервер арқылы сеанс үшін ақы алады және LED жолағы тұтынушыларға қызмет көрсетудің сайттағы ең арзан құралы екенін айтады — жүргізушілер көліктен бос орын табады. Оның бір тілегі: ұзағырақ стандартты кабель, дегенмен ол көптеген жүргізушілердің көлікті қол жетімді жерде қоятынын мойындайды.

Сайт операторларының теңдестіру сұрақтарын жүктеңіз

С: Менің сайтым үшін үш фазалы енгізу нені білдіреді?

A: Үш фазадағы фазаға шамамен 16А ~11кВт береді, сондықтан бірде-бір фаза 46А ауыр жүктемені көтермейді.

С: Сайттағы барлық станциялар 11 кВт болуы керек пе?

A: Жоқ. Бұл отбасы 3,5 кВт, 7 кВт және 11 кВт қондырғыларды бір келісілген жүктеме төбесі астында араластырады.

С: Сеанстың ортасында жаңа көлік қосылса не болады?

A: Топ төбенің шегінде қайта бөледі; жүгіру сеанстары қысқа уақытқа төмендеуі мүмкін және көліктер аяқталғаннан кейін сыйымдылық қайтарылады.

С: Әр фазада 16А сымдар қиын ба?

A: Ол бір фазалы 11 кВт тізбегіне қарағанда жұмсақ және біркелкі фазалық тепе-теңдікті сақтайды - бұл дизайнның мәні.

С: Жарық диодты жолақ бос емес жерде қалай көмектеседі?

A: Ол әр станцияның күйін лот бойынша бір қарағанда көрсетеді, бұл қызметкерлердің жүруін тексеруді үнемдейді.

Q: 40дБ шынымен тыныш па?

A: Бір метрлік тоңазытқыш компрессорынан да тыныш, сондықтан құрылғы кеңселер мен тұрғын үй қабырғаларына сай келеді.

С: Бір фазалы автомобиль бұл станцияны пайдалана ала ма?

Ж: Иә, ол қол жеткізе алатын фазаларды пайдаланып төменірек зарядталады; станция мен вагон қауіпсіз токты келіседі.

С: Егер сайт интернетті жоғалтса ше?

A: Белгілі RFID карталары әлі де жергілікті тізімнен жұмыс істейді, транзакциялар сақталады және сілтеме қайтарылған кезде барлығы жүктеп салынады.
