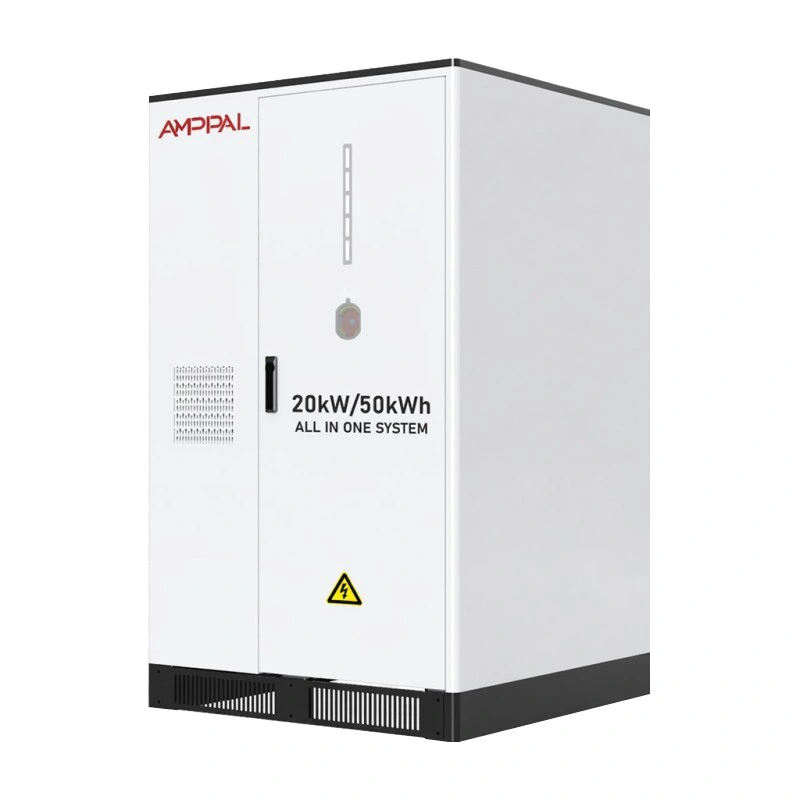

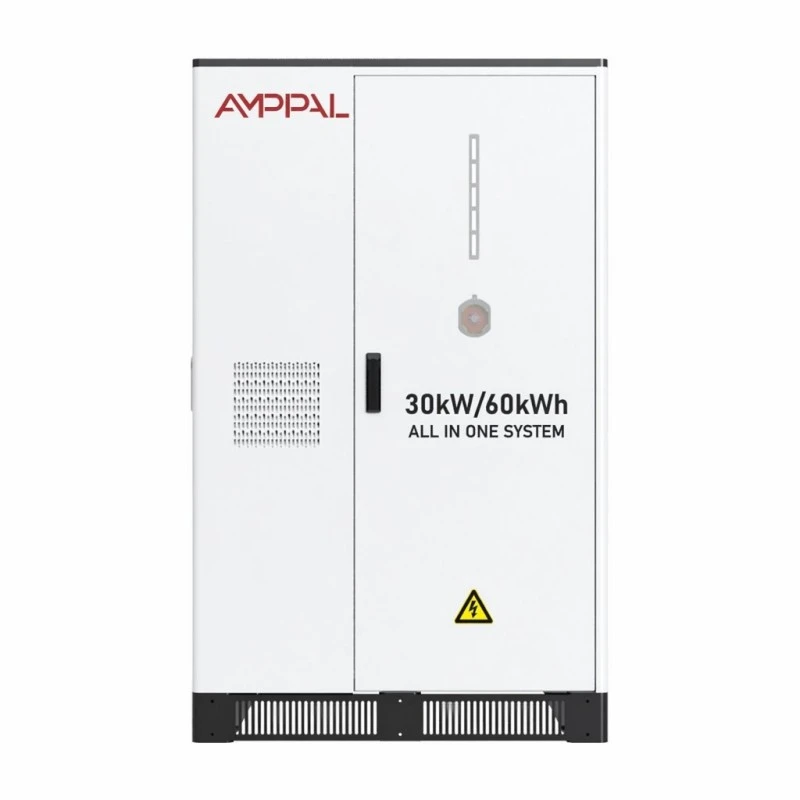

Коммерциялық және күн сәулесіндегі қолданбаларға арналған 20–50 кВт барлығы бір батарея қуатын сақтау жүйесі

Үш сатып алу тізімінің орнына бір кабинет

Solar-plus-сақтау жобасы әдетте үш жеткізушіні білдіреді: PV инверторы, батарея тірегі және екеуіне де сөйлейтін контроллер. Әрқайсысының өз кепілдігі, іске қосу инженері және жүйе нашар жұмыс істеген кезде өз кінәсі бар. Коммерциялық және күн сәулесіндегі қолданбаларға арналған бұл 20–50 кВт барлығы бір аккумуляторлық қуат сақтау жүйесі үшеуін де бір жеткізуге ыдыратады.

Инвертор сатысы 2/4 MPPT трекерлері арқылы төбедегі массивтен 26 кВт-қа дейінгі тұрақты токты (30 кВт үлгісінде 39 кВт, 50 кВт үлгісінде 65 кВт) қабылдайды, осылайша аккумулятор бөлек гибридті инверторсыз немесе қосымша жолдық қорапсыз күннен зарядталады.

Ішінде бес 10,24 кВт/сағ пакеттен жасалған 51,2 кВт/сағ LFP батареясы, сонымен қатар бір экраннан өзін-өзі тұтынуды, пайдалану уақытын ауыстыруды және тордың сақтық көшірмесін жүргізетін жергілікті басқару логикасы бар. Күн энергиясын өздігінен пайдалануды және үзілістерді жабуды қалайтын сайт үшін бұл тапсырыстан экспортқа дейінгі ең қысқа жол.

Неліктен Күннің кіріс рейтингі маңызды

20 кВт моделіндегі 26 кВт максималды PV кірісі массивтің инвертор рейтингінен асуына мүмкіндік береді; MPPT күндізгі кірісті кесудің орнына артық өнімді қысады.

2/4 MPPT жолдары: стандартты екі трекер, төртеуі төбеңіз әртүрлі азимуттарға қарайды - бір көлеңкелі жағы екіншісін тоқтатпайды.

Тордың номиналды кернеуі 50/60 Гц ± 5 Гц төзімділігі бар 380 В айнымалы ток, сондықтан бірдей шкаф 50 Гц және 60 Гц нарықтарына зауыттық нұсқасынсыз қызмет етеді.

97% максималды тиімділік пен 90% разряд тереңдігінде әрбір күн киловатт-сағаты конверсияда жоғалудың орнына жүктемеге жетеді.

CAN/RS485/WiFi арқылы байланыс бөлек шлюзді сатып алмай, жергілікті бақылауды, инверторлық қол алысуды және қашықтан оқуды қамтиды.

Төменгі айнымалы ток кірісі, үш фазалы төрт сымды (3L+N+PE), ірге ішінде кабель бағытын сақтайды және негізгі коммутаторға өтуді қысқартады.

Техникалық сипаттамалар

20-50 кВт-тық шкаф өз орнын табады

Төбесінде күн және түстен кейінгі өндіріс шыңдары бар шағын зауыттар: 20 кВт/51,2 кВт/сағ моделі шамамен екі жарым сағат ішінде 20 кВт сұраныстың өсуін қамтиды.

Қонақ үйлер мен қонақ үйлер кондиционермен жұмыс істейтін тариф бойынша: түнде зарядтаңыз, салқындату терезесінен ағызу.

Үзіліссіз желі сапасы бар ауыл шаруашылығы өнімдерін өңдеу алаңдары — шкаф сыртқы EMS бағдарламалық құралынсыз жергілікті басқарудағы кернеудің төмендеуінен өтеді.

Бөлшек сауда желілері мен кеңістікті жалға беретін шеберханалар: бір шкафқа арнайы аккумулятор бөлмесі қажет емес, тек тегіс бетон төсемі және кабельге кіру қажет.

Қарапайым заряд жүктемелері бар EV алаңдары: 2-4 баяу зарядтағыштарды трансформаторды жаңартпай, әлсіз желі қосылымынан ажыратыңыз.

Гибридті топология бір күнде қалай жұмыс істейді

Таңертең MPPT трекерлері алдымен ғимарат жүктемесіне күн энергиясын береді. Артық аккумуляторға ол бағдарламаланған SOC шегіне жеткенше түседі, әдетте тарифтік жоспарыңызға байланысты 90-100%.

Жүктеме күн және батареядан асып кетсе, тор балансты біркелкі жабады - автобуста келіссөздер жүргізетін екі қорап емес, бір түрлендіру кезеңі.

Түнде аккумулятор ең жоғары тарифтік сағаттарда зарядсызданады және EMS тордың резервтік көшірмесін жасау үшін едендік SOC сақтайды. Жергілікті контроллер кестені ұстайтындықтан, жоғалған интернет байланысы ауысу логикасын тоқтатпайды — ол қашықтағы бақылау тақтасын тоқтатады.

Қауіпсіздік файлында не бар

Өрттен қорғау – PACK деңгейіндегі аэрозоль және қайтадан шкаф деңгейіндегі аэрозоль — термиялық оқиға басталуы мүмкін екі түрлі орынға бағытталған екі тәуелсіз кезең.

LFP 3.2V/100Ah ұяшықтары CE және RoHS стандарттарын пакет деңгейінде тасымалдайды және толық жабдық кеден және сақтандыру үшін UN38.3 және MSDS құжаттамасымен бірге жеткізіледі.

Интеллектуалды ауа салқындату бес қаптаманы тар температура диапазонында сақтайды; желдеткіш қисығы күні бойы толық жылдамдықпен жұмыс істемей, ұяшық температурасына сәйкес келеді.

IP54 корпусы сыртқы шатыр позицияларына және жабық зауыт бөлмелеріне сәйкес келеді; электр ұясы корпустың ішіндегі батарея ұясынан бөлінген.

Циклдың қызмет ету мерзімі 0,5C және 25°C температурада >6000 рет, кем дегенде 80% энергияны сақтай отырып көрсетіледі — жұмыс күніне бір толық цикл шекті мәнге жеткенге дейін шамамен жиырма жыл.

Қоршаған ортаның терезесі 0-95% RH ылғалдылығымен және 2000 м биіктікте (жоғарыда төмендетілген) 0°C-тан +50°C-қа дейін; жылытылмаған зауыт бөлмелерінің көпшілігі оның ішінде отырады.

Юэцинде 850 кг шкаф қалай салынған

1. Ұяшықтарды қабылдау — кіріс LFP ұяшықтары кез келген қаптаманы жинақтауды бастамас бұрын сыйымдылығы мен ішкі кедергісі үшін пакеттік үлгіден алынады.

2. Пакет жинағы — 102,4 В/10,24 кВт/сағ пакеттер дәнекерленген, сыммен жалғанған және BMS орнатылған қаптамамен оқшаулау сыналады.

3. Шкафты дайындау — болат қаңылтыр CNC-кесілген, майыстырылған және дәнекерленген, содан кейін зарядтау өнімдері үшін қолданылатын желіде алдын ала өңделген және ұнтақпен қапталған.

4. Инверторды біріктіру — PV сатысы, батареяның тұрақты ток сатысы және айнымалы ток терминалдары жергілікті контроллермен бір шинаға жалғанған.

5. Өрт және термиялық қондырғы — аэрозоль генераторлары, ауа өткізгіштері және температуралық датчиктер орнатылған және функционалды тексерілген.

6. Іске қосу жұмысы — әрбір шкаф толық 0,5С зарядтауды және қорап деңгейіндегі кернеу мен температураны тіркеуді аяқтайды.

7. Торды модельдеу — желідегі және желіден тыс ауысулар шығару алдында бағдарламаланатын айнымалы ток көзіне қарсы тексеріледі.

8. Қаптама — шкаф соққы индикаторлары бар күшейтілген паллетке бұрандамен бекітіледі, орап, контейнерді тиеуге дайындалады.

20, 30 және 50 кВт арасында таңдау

Үлгіні орташа мәнге емес, ең нашар импортқа сәйкес келтіріңіз. Сіздің шотыңызға нақты әсер ететін жарты сағаттық сұранысты өлшеңіз: 20 кВт моделі аккумулятордан 20 кВт-қа дейін, 30 кВт моделі 30 кВт және 50 кВт моделі 50 кВт дейін жүк көтереді. Энергия келесідей: 51,2, 61,44 және 107 кВт/сағ.

50 кВт шкаф физикалық жағынан ерекшеленеді — 1000*1106*1640мм-ге қарсы 1100*1205*2200мм және 1200кг және кішірек екеуі үшін 850кг — сондықтан тапсырманы бастамас бұрын есіктің енін, еденді тиеу және кранға кіру мүмкіндігін тексеріңіз.

Егер сіздің сайтыңызда торды импорттау мәселесі болмаса және пайдалану уақытының таралуы болмаса, бұл шкаф дұрыс емес шығын болуы мүмкін. Ол өзін-өзі тұтыну және тарифтерді ауыстыру арқылы өтейді; оларсыз батарея тұрақтағы актив болып табылады. Тапсырысыңызды қабылдамас бұрын біз сізге айтамыз.

Жабдықтаушылар бойынша баға ұсыныстарын салыстыру

Келтірілген тиімділік жүйе деңгейінде немесе тек инверторлық деңгейде екенін сұраңыз. Біздікі 97% максимум, қосалқы жүктемелерді қоса алғанда, шкафтың шекарасында өлшенеді.

Өртке қарсы қорғаныс қаптама деңгейін де, шкаф деңгейін де қамтитынын сұраңыз — шкафтық аэрозоль бар баға пакеттерді тек қорғалмаған етіп қалдырады.

MPPT кіріс төбесі қандай екенін сұраңыз; Тек 15 кВт PV қабылдайтын «20 кВт гибрид» сізді кейінірек екінші инверторды сатып алуға мәжбүр етеді.

EMS туралы сұраңыз: жергілікті контроллер бұлтсыз жұмыс істей ала ма? Біздікі, бұл байланысы нашар нарықтарда маңызды.

Коммерциялық шарттар: стандартты үлгілер үшін 25-35 жұмыс күні, толық шкафқа бес жылдық кепілдік, бағалау тапсырыстары үшін бір бірлік MOQ.

Бір бөліктен тұратын шкафты жеткізу

20кВт және 30кВт модельдері 1000*1106*1640мм және салмағы 850-950кг; 50кВт моделі 1200 кг-да 1100*1205*2200мм. Әрбір кеме жүк көтергіш қалталары бар арматураланған болат паллетте, тағайындалған жерде жүк көтергіш жүк көлігіне дайын.

Бір бірлік шамамен 20 футтық контейнердің үштен бірін алады; екеуі тіреуішпен ыңғайлы орналасады. Батарея орнатылғандықтан, жөнелтілім UN3480 қауіпті жүктер санатына жатады — біз UN38.3 есебі мен MSDS дайындаймыз және портта қауіпті жүктерді брондау үшін шамамен бір апта бюджетті бөлу керек.

Шарттары стандарт ретінде FOB Ningbo немесе Шанхай болып табылады, CIF сұраныс бойынша қол жетімді. Бір блокты әуе жүктері үшін салмақ пен батарея класы оны үнемсіз етеді; теңіз немесе құрлық жүктері практикалық жол болып табылады.

Кепілдік, тозу және бумаларды ауыстыру

Батареяға ғана емес, толық корпусқа – пакеттерге, инверторлық сатыға, термиялық желдеткіштерге және жергілікті контроллерге – бес жылдық кепілдік.

Сыйымдылық қалыпты 0,5С циклі кезінде алғашқы бес жылда номиналды энергияның кемінде 80%-ын ұстауға кепілдік береді; одан жоғары деградация бірдей шарттармен жабылады.

Бумалар ауыстырылатын модульдер болып табылады: сәтсіз бума бүкіл шкафты қайтармай бірнеше сағатта ауыстырылады және BMS қайта іске қосылғанда автоматты түрде қайта теңгеріледі.

Жыл сайынғы қызмет сүзгіні тазалауды, терминал моментін тексеруді, желдеткішті тексеруді және өнімділікті тексеруді қамтиды; Біздің қашықтан диагностикамыз алдымен әлсіз пакетті белгілей алады.

Қосалқы пакеттер мен бақылау қалқандары қоймада сақталады және 5-7 жұмыс күні ішінде жөнелтіледі; сегіз немесе он жылға дейін ұзартылған кепілдік тапсырыс уақытында бағаланады.

Қайталанатын орнату қателері

Қате: 380 В шығысы бір фазалы жабдықты тікелей береді деп болжау. Оң жақта: шкаф үш фазалы; L1/L2/L3 бойынша жүкті бөліп, жергілікті код бойынша бейтарапты байланыстырыңыз.

Дұрыс емес: оны ағаш еденге немесе жұқа жабынға орнату. Оң жақта: 850-1200 кг салмаққа нүктелік жүктеме үшін есептелген бетон төсемі немесе арматураланған еден қажет.

Қате: толық нәтиже күту үшін аралас бағдарлардың PV жолдарын бір трекерге қосу. Оң жақта: 4 жақты MPPT конфигурациясын пайдаланыңыз және әрбір азимутқа өз трекерін тағайындаңыз.

Дұрыс емес: батареяны -20°C төмен сақтау немесе +50°C жоғары зарядтау. Оң жақта: сақтау температурасының -20°C пен +60°C аралығындағы терезесін және 0-95% RH жұмыс ылғалдылығын сақтаңыз.

Қате: кабельдің астыңғы кірісін суға немесе қоқысқа көму. Оң жақта: тұғырды бос ұстаңыз — айнымалы токтың төменгі кірісі (3L+N+PE) без аймағы қол жетімді болып қалады деп болжайды.

Орнатушылар мен иелері қандай есеп береді

Бангладештегі Даккадағы тігін шеберханасы 2025 жылдың басында 40 кВт шатырдың артына 30 кВт моделін қойды. Иесі дизельдік генератордың жұмыс уақыты күн сайынғыдан айына бірнешеге дейін төмендегенін хабарлады, ал орнатушы біріктірілген MPPT оларды бөлек жабдықпен салыстырғанда бір апта бойы іске қосуды үнемдегенін атап өтті, бірақ олар WiFi антеннасының металл қоймасы үшін ұзағырақ болуын қалайды.

Софиядағы (Болгария) супермаркет операторы күндізгі түнгі тарифке қарсы 20 кВт қондырғысын басқарады. Олардың мекеме менеджері кабинеттің ай сайынғы электр қуатының үштен бірін төлейтінін растады және шағым қосты: желдеткіш көрші дүкен бөлмесінде естіледі, сондықтан олар оны жүк тиеу орнына жылжытты.

Перудың Лима қаласындағы тау-кен өндіру қоймасы электр желісін бірнеше рет үзгеннен кейін резервтік көшірме жасау үшін 50 кВт моделін сатып алды. Олардың инженер-электриктері желіге қосу/өшіру жылдамдығын жоғары бағалады, бірақ жергілікті дабылды күшейтуді сұрады - түнгі ауысым кезінде тек жарық диодты панельді жіберіп алу оңай болды.

Жиі қойылатын сұрақтар

С: Ол желісіз күн көзінен зарядтай ала ма?

A: Иә, желіден тыс режимде; MPPT тормен тек резервтік көшірме жасау үшін PV-ны батареяға және жүктемеге бағыттайды.

С: 20кВт моделі үшін қанша шатыр?

A: 20 м2 жақсы шатырға шамамен 4 кВт, сондықтан 26 кВт PV кірісі шамамен 130 м2 панельді құрайды.

С: Желінің үзілуі кезінде не болады?

A: Шкаф желіден тыс режимге автоматты түрде ауысады; EMS-те орнатқан резервтік SOC ғимараттың қанша уақыт жұмыс істейтінін анықтайды.

С: Пакеттер қанша уақытқа жетеді?

A: 0,5C және 25°C температурада 6000 циклден 80%-ға дейін ұстап тұру — жұмыс күніне бір циклде шамамен жиырма жыл, егер циклді қиынырақ жүргізсе, азырақ.

С: Инверторды бөлек ауыстыруға болады ма?

Ж: Иә, инвертор сатысы мен бумалары тәуелсіз модульдер болып табылады, олар шкафты зауытқа қайтармай-ақ қызмет көрсетеді.

С: Бару тиімділігі қандай?

A: Шкаф деңгейінде 90% разряд тереңдігімен максимум 97% — 10% DOD қоры да циклдің қызмет ету мерзімін ұзартады.

С: Бізге батарея бөлмесі қажет пе?

A: № IP54 және ішкі өрт сөндіру құрылғысы зауыт бөлмесінде немесе бетон төсеміне жабық сыртқы орнатуға мүмкіндік береді.

С: Жеткізу уақыты қандай?

A: 20/30/50 кВт стандартты үлгілер үшін 25-35 жұмыс күні; реттелетін кернеулер уақытты қосады.
