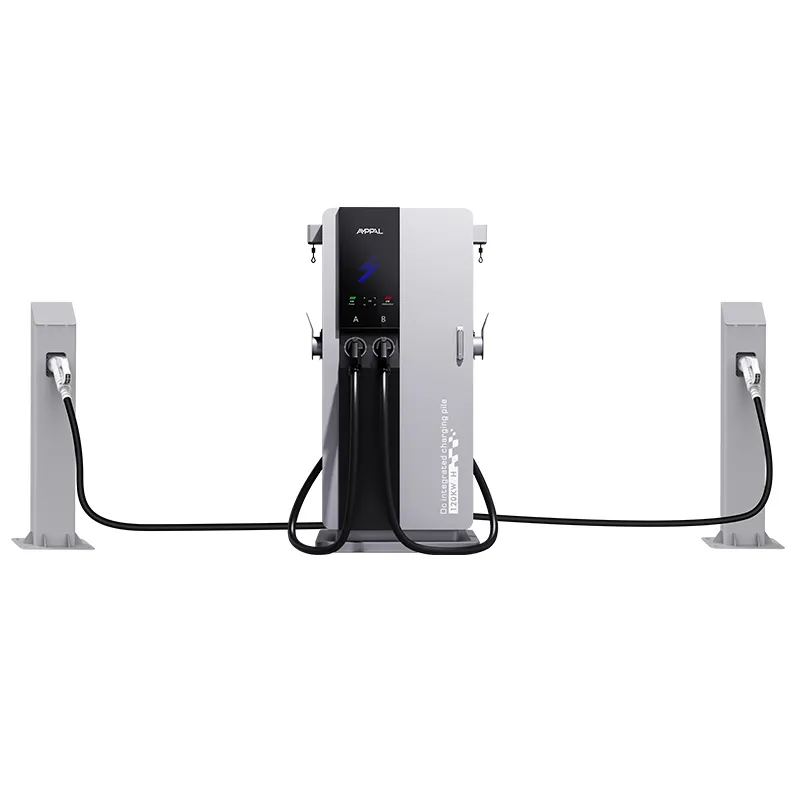

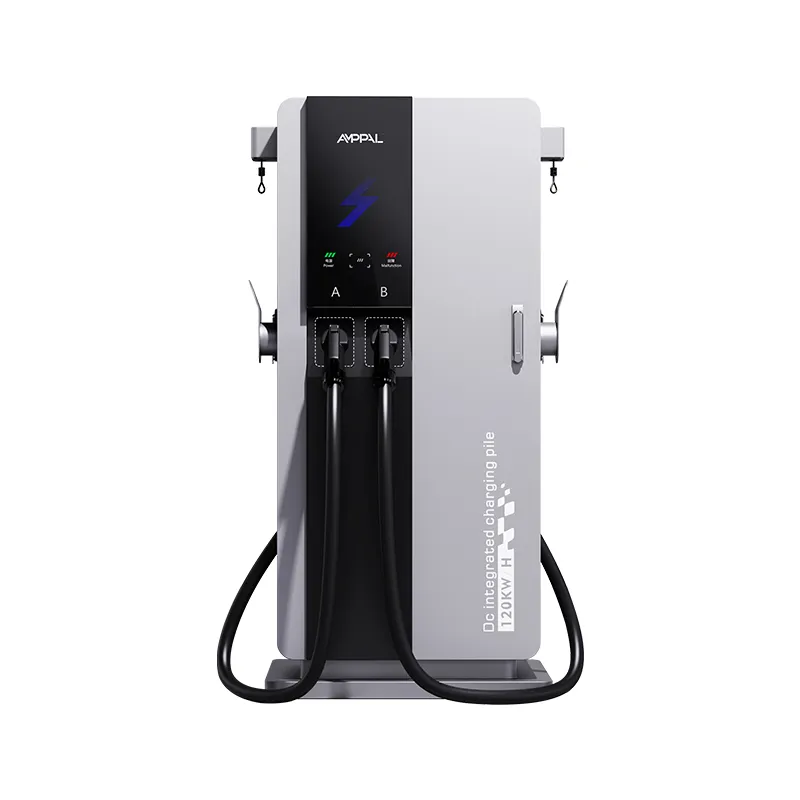

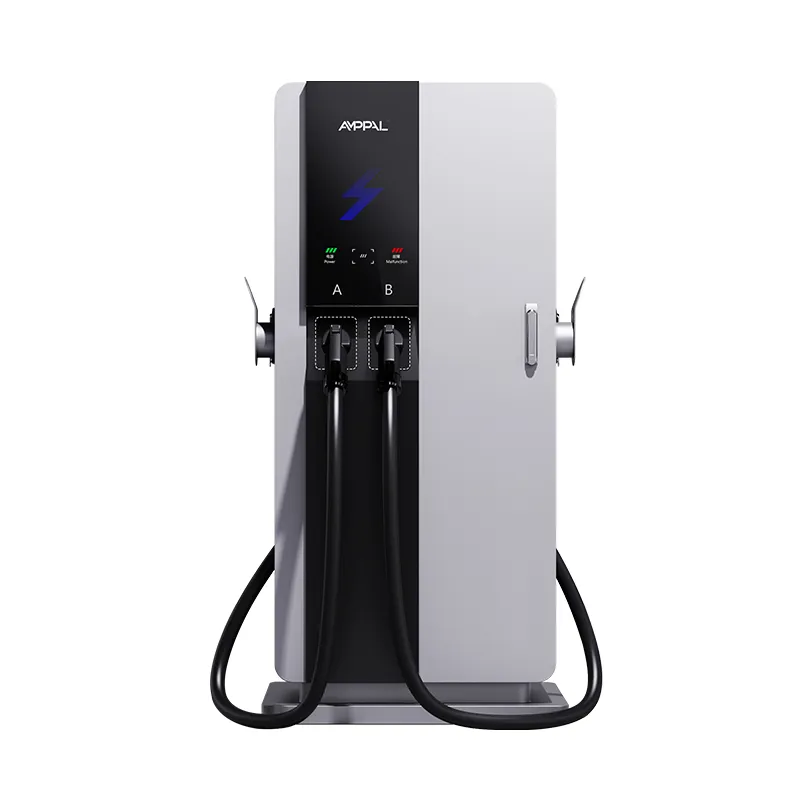

Жолдағы демалыс орындарына арналған 180 кВт интеллектуалды жоғары қуатты тұрақты ток зарядтау станциясы

Бір ықшам мұнара, бес қосқыш стандарты: 180 кВт барлық форматты зарядтағыш

Зарядтау әлемі бір стандарт емес; бұл бес, және олардың барлығы бір аулада көрінеді. AF-DC-180-Y-B-O-3/4/5-H бұл шындыққа CCS1, CCS2, CHAdeMO, GB/T және NACS қолдайтын тас жолдағы демалыс орындарына арналған 180 кВт интеллектуалды жоғары қуатты тұрақты ток зарядтау станциясымен жауап береді, сондықтан импорттаушылар мен аралас флот операторлары енді қай нарыққа қосылатынын болжау қажет емес.

200-1000VDC шығыс диапазоны ашалар сияқты маңызды: жаңа 800В автомобильдер жолақтың жоғарғы жағында зарядталады, ал ескі 400В көліктер төменгі жағында ыңғайлы отырады. Оның барлығы 7 дюймдік сенсорлық экраны, IP54 корпусы және 95% ең жоғары тиімділігі бар 750 × 550 мм аумақта тұрады.

Бес форматты икемділік трюк емес — бұл бірде-бір стандарт сипаттай алмайтын көлік популяциясына қызмет көрсететін станциялар үшін практикалық жауап. Импорттаушы үшін дәл сол мұнара қосалқы бөлшектерді жоспарлауды да жеңілдетеді: бір шкаф, бір контроллер, бес ауыстырылатын қойма жинағы.

Бір 180 кВт қондырғыдағы бес қосқыш станцияңыз үшін нені білдіреді

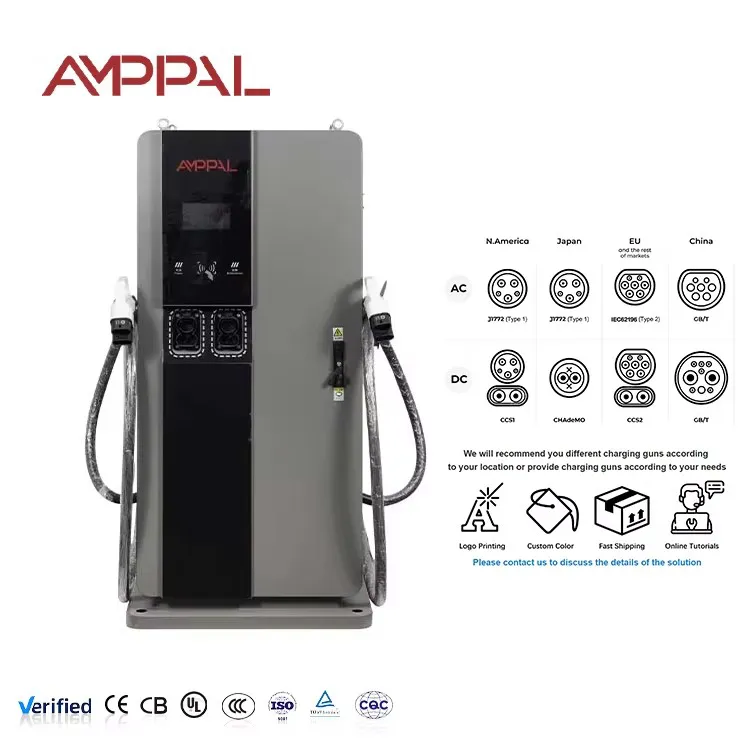

Лоттағы әрбір көлікке бір станция қызмет көрсетеді: Солтүстік Америка үшін CCS1, Еуропа үшін CCS2, Жапон импорты үшін CHAdeMO, Қытайда жасалған EV үшін GB/T және Tesla экожүйесі үшін NACS.

Импорттаушылар өздерінің ставкаларын хеджирлейді: егер нарық бір штепсельге шоғырланса, басқа шығанақтар ешқашан тізілген актив болған емес, өйткені бірлік олармен бірге жеткізілді.

200-1000VDC шығысы ескі 400В бумаларын және жаңа 800В архитектураларды жабдықты өзгертусіз қамтиды.

Қосқыш ұялары далада қызмет көрсетуге болады: мұнараны толығымен ауыстырудың орнына кейінірек ауыстыруға немесе қайта тоқтатуға болады.

Жалға берілетін және аралас флоттар адаптер қораптарын тасымалдауды тоқтатады; оң жақ аша шкафта әлдеқашан бар.

Жаңарту жолы: бүгін нарыққа қажет қосқыштармен сатып алыңыз және флот құрамы өзгерген кезде басқаларды қосыңыз.

Техникалық сипаттамалар

AF-DC-180-Y-B-O-3/4/5-H зауыттық сипаттамасы дәл жөнелтілгендей.

180 кВт толық форматты қондырғыға арналған аралас флоттық және көп елді мекендер

Шекара және транзиттік дәліздер: туристік және транзиттік көліктер көрші елдерден әртүрлі тығынмен келеді.

Әуежайдағы автокөліктерді жалға алу лоттары: жалға алу парктері еуропалық, азиялық және солтүстік америкалық көліктерді бір қатарда біріктіреді.

Порттар мен жүк өңдеушілер: импортталған көліктерге GB/T немесе CCS2 қажет, ал жергілікті қор CHAdeMO немесе NACS жұмыс істейді.

Елшіліктер, шетелдік қосылыстар және бажсыз аймақтар: нағыз халықаралық көлік популяциясы.

Бірнеше өндірушілердің фургондары мен таксилерін импорттайтын флот операторлары: бір зарядтағыш, әрбір жіп.

Құрылғы CCS1, CCS2, CHAdeMO, GB/T және NACS қызметтеріне қалай қызмет етеді

Қуат сатысы қосқыш-агностикалық болып табылады: ол 200-1000VDC шығарады, ал контроллер көлік құралы сөйлейтін протокол арқылы сеанс туралы келіссөздер жүргізеді. Әрбір қосқыш ұясында өзінің байланыс тақтасы бар, сондықтан стандартты кейінірек қосу жаңа зарядтағыш емес, орынды ауыстыру болып табылады.

Протоколды келіссөздер қосылатын модульде автоматты түрде орындалады: құрылғы қосқышты анықтайды, қол алысуды бастайды және кернеу мен ток шектеулерін көлік сұрауларын орнатады. Драйвер шарлау үшін мәзір жоқ, бұл бос емес станцияда маңызды, мұнда әрбір қосымша түрту кезек кідірісі болып табылады.

Әрбір шығанақ өз протоколымен сөйлесетіндіктен, құрылғы тіпті арасында нөлдік конфигурациямен CHAdeMO таксиіне және CCS2 салонына қызмет көрсете алады. Сеанс деректері, диагностика және микробағдарлама жаңартулары Ethernet, WiFi немесе 4G арқылы OCPP 1.6/2.0 арқылы орындалады. Кең кернеу диапазоны құрылғының ескі 400 В автомобильдерге олардан бас тартудың орнына әдемі қызмет көрсететінін білдіреді.

Бес коннекторлы блоктың артындағы стандарттарға сәйкестік және сынақ

CE және TUV түрін мақұлдау қолдау көрсетілетін қосқыш стандарттары бойынша толық құрылғыны қамтиды.

UL және CB электр есептері экспорттық құжаттама файлы үшін қолжетімді.

Әр қосқыш ұясында стандарттың қол алысу талаптарына сәйкес протокол сәйкестігін тексеру.

Корпусқа және қосқыш корпустарына 96 сағаттық тұз себіңіз.

Бірнеше қосқыш ұялары мен кернеу деңгейлері бойынша 48 сағаттық күйіп қалу циклдары.

Ішкі модульдер -30°C-тан +55°C-қа дейін ұстайды. Шкафтың жарияланған -25°C және +50°C рейтингі коннекторлар қосылған бүкіл жинақты көрсетеді.

Өндіріс: электр сымдары, қосқыш ұялары және 180 кВт қуат сатысы

1-қадам. Шкафтың қабығы лазерде кесіліп, FANUC роботтары арқылы дәнекерленген, кесінділер тапсырыс берілген қосқыш опциясына сәйкес келеді.

2-қадам. TRUMPF тежегіштері панельдерді алдын ала өңдеуден, ұнтақпен бояудан және емдеуден бұрын құрайды.

3-қадам. 180 кВт түзеткіш жинағы термиялық қоспасы бар модуль ұясына орнатылған.

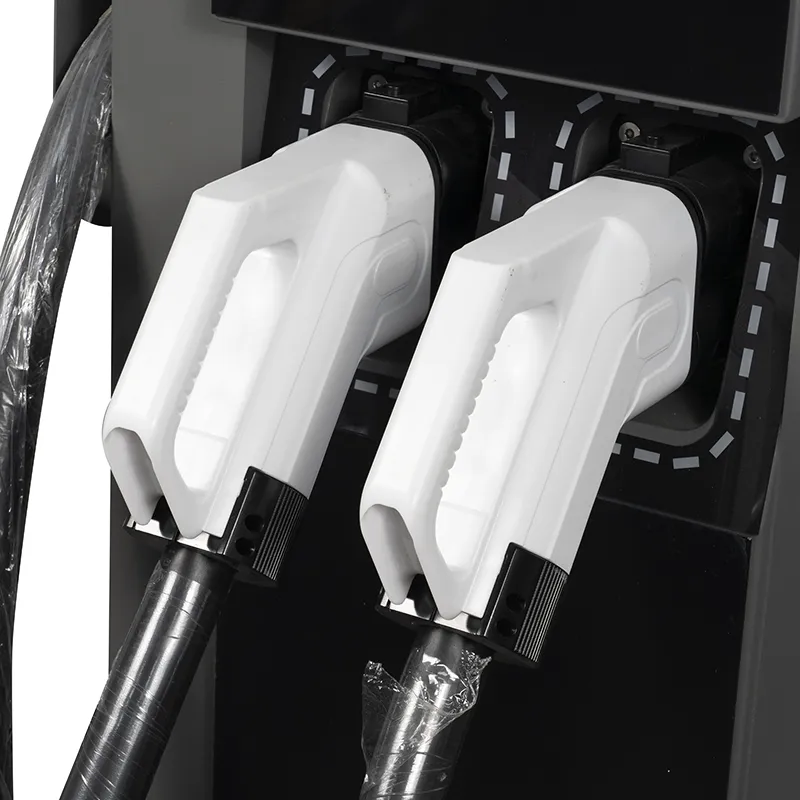

4-қадам. Қосқыш ұялары әрқайсысының өз кабелі, байланыс тақтасы және құлыптау механизмі бар жеке қосалқы жинақтар ретінде жиналады.

5-қадам. Айнымалы токтың кіріс сымдары мен ток кернеуінен қорғау айнымалы ток желісіне кіреді.

6-қадам. HMI, контроллер және шығырлар тұрақты ток желісіне орнатылған.

7-қадам. 180 кВт-та жүктемені сынау бірлік үшін тиімділік пен шығыс кернеу диапазонын жазады.

8-қадам. Әрбір шығанақ қорапқа салу алдында протокол симуляторымен қол алысу арқылы сыналады; 2024 жылға дейін бір миллион бірлік жөнелтілді.

Импорттық нарық үшін қосқыш жиынтықтарын таңдау

Сіздің базарыңыз шынымен жүргізетін шығанақтарға тапсырыс беріңіз және келесіде қабылдауы мүмкін орындарға орын қалдырыңыз. Көрші үш елді қамтитын дилер әдетте CCS2 плюс GB/T немесе CCS1 плюс NACS алады және жапон импорты жиі болатын CHAdeMO қосады.

Егер сіздің лотыңыз біртекті болса, барлық бес шығанақ үшін төлем жасамаңыз — әрбір шығанақ ақшаға тұрады, ал бір стандартты конфигурация арзанырақ. Икемділік міндетті функция ретінде емес, аралас флоттар мен белгісіз нарықтар үшін бар.

Сондай-ақ көлік құралдарын қарастырыңыз: егер сіздің станцияңыз ескі 400В таксилерге қызмет көрсетсе, оларды 200-1000VDC диапазоны өңдейді, бірақ сеанс уақыттары 180 кВт тақырыбы ұсынғаннан ұзағырақ жұмыс істейді. Станция қолданбасында шынайы күтулерді жариялаңыз.

Ал егер сіздің сайтыңыз бір брендті лот болса — бір маркалы, бір штепсельдік, туристер жоқ — ақшаны үнемдеңіз және бір ұялы конфигурацияға тапсырыс беріңіз; барлық форматты құрылғы өз бағасын флот нақты араласқан жерде ғана табады.

Неліктен көп стандартты ықшам зарядтағыштарға арналған AMPPAL?

Бір SKU-дағы бес қосқыш опциясы, шығанақтар зауытта сіздің нарық қоспаңызға орнатылған және стандартқа сай таңбаланған.

сызбаны бекіткеннен кейін 15–20 жұмыс күні жеткізу; Бір контейнерден алынған MOQ.

Қондырғыларды қайта жабдықтаңыз, сондықтан құрылғы ауыстырылғанның орнына сіздің паркіңізбен бірге өседі.

Баға ұсыныстары пакетіндегі есеп көшірмелері бар CE, TUV, UL және CB сертификаты.

OEM/ODM бренді, HMI тілі және тапсырыс үшін қосқыш жапсырмалары.

Зауыт 200-ден астам станцияда жұмыс істейді, 2014 жылдан бері 40-тан астам елге экспорттайды.

Коннекторға арналған бесіктермен және кабель жинақтарымен қаптама

Мұнара пішінді көбік бесіктерімен қорғалған қосқыш ұялары бар болат қаңқалы жәшікте тік күйде тасымалданады. Кабельдер бөлек оралған және толтырылған және әрбір жіп стандартты — CCS1 қызыл тегтері, CCS2 көк, GB/T сары — таңбаланған, сондықтан сайтта ештеңе араласпайды.

Әрбір бұғаздың құлыптау механизмі транзиттік дірілге қарсы оралған және жәшік жоспары баға ұсынысымен бірге жіберіледі, осылайша контейнер орналасуы тапсырысыңызға дәл сәйкес келеді. Қосалқы орын жинақтары мен қосымша кабель жинақтары сұрау бойынша екінші қорапқа оралады, ал жүк тиеу жоспары баға ұсынысымен бірге жіберіледі, осылайша контейнер тапсырысқа дәл сәйкес келеді.

Біз FOB Ningbo стандартты, қажет болған жағдайда CIF жеткіземіз. Іс-қағаздар — шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығу тегі туралы сертификат, сынақ хаттамалары — жүк тиегеннен кейін үш жұмыс күні ішінде шығарылады.

Бес қосқыш түріндегі кепілдік және қолдау

Қуат сатысын, контроллерді және барлық қосқыш ұяларын қамтитын 2 жылдық стандартты кепілдік.

Кепілдік ақаулары үшін шығанақ жинақтары мен кабельдер 5 жұмыс күні ішінде өзара жөнелтіледі.

Қашықтағы диагностика әрбір шығанақтың сеанс журналдарын және қол алысу тарихын оқиды.

Қайта жаңарту қызметі: флот құрамы өзгерген кезде біз қосымша шығанақ жинақтарын кейінірек жеткіземіз.

Микробағдарламаны әуе арқылы жаңарту, соның ішінде әрбір стандартқа арналған хаттаманы қайта қарау.

Көп стандартты станциялар үшін пайдалану туралы ескертпелер

Қате: бес шығанаққа тапсырыс беру және екеуін пайдалану. Оң жақ: нарық нені басқарады, оны ғана сатып алыңыз; шығанақтар кейінірек қосылуы мүмкін.

Қате: драйверлерге кабельді қосқыш корпусынан тартып алуға рұқсат беру. Оң жақ: әр ұяшықтағы жапсырмаға сәйкес ұстағыштан тартып, кабельді ұстағышқа оралыңыз.

Дұрыс емес: пайдаланбаған кезде есіктерді ашық қалдыру. Оң жақта: оларды жабыңыз, өйткені тығыздағыштар шаң мен жаңбырды байланыс түйреуіштерінен сақтайды.

Қате: NACS және CCS2 кабельдері ауыстырылатын қосалқы бөлшектер деп есептесек. Оң жақта: стандарт бойынша қосалқы бөлшектерге тапсырыс беру; кабельдер айқаспалы үйлесімді емес.

Қате: станцияңыздың маркетингінде ескі 400 В пакеттерін елемеу. Оң жақта: жүргізушілер шынайы үмітпен келуі үшін көлік класы бойынша әдеттегі сеанс уақыттарын жариялаңыз.

Бес форматты 180 кВт қондырғы туралы импорттаушының пікірі

Бангкоктағы, Тайландтағы импорттаушы Таиланд, Лаос және Камбоджадағы дилерлер үшін бір SKU сақтайды. Бес орындық опция бір контейнер барлық үш нарықты қамтитынын білдіреді, ал қосалқы жинақтар әрбір дилерге кейінірек локализациялауға мүмкіндік береді; Шағым мынада: толық бес орындық конфигурацияны орнату кезінде өңдеу қиынырақ, сондықтан олар қазір жәшікке кіретін көтергіш нүктесін сұрады.

Ыстамбұлдағы жалға беру флотының операторы құрылғыны CCS2, CHAdeMO және GB/T штепсельдерімен келетін әуежай учаскесінде басқарады. Іске қосылғаннан бері ешқандай драйверге адаптер қажет емес; Кішігірім күйзеліс, кейінірек қайта жаңарту ретінде қосылған NACS шығанағы басқаларға қарағанда кабелі қаттырақ оралған күйде келді.

Дурбандағы (ОАР) порт операторы импортталған электр машиналарын дилерлік лоттарға жеткізбей тұрып алады. 200-1000VDC диапазоны аралас жаңа және ескі қорларды өңдейді, ал айырбастау жоспары импорт қоспасы өзгерген сайын оларға бейімделуге мүмкіндік береді; Олардың жалғыз ескертпесі - сенсорлық экранның әдепкі бойынша ағылшын тілі, жергілікті топ оны екі тілді мұқабаға ауыстырды.

Жиі қойылатын сұрақтар: қосқыштар, кернеулер және 180 кВт ықшам құрылғы

Q: Қандай қосқыштар стандартты болып келеді?

A: Ешқайсысы мәжбүрлі емес. Тапсырыс уақытында CCS1, CCS2, CHAdeMO, GB/T және NACS ұяшықтарын таңдайсыз.

С: Коннекторды кейінірек қосуға болады ма?

A: Иә. Шұңқырлар далада жарамды; біз жөндеу жинағын жібереміз және сіздің техник оны ауыстырады.

С: Құрылғы 800 В автомобильдерді зарядтайды ма?

A: Иә. Шығу 400 В және 800 В сәулеттерін қамтитын 200-1000 В тұрақты токты қамтиды.

С: Ескі 400 В автомобиль 180 кВт зарядтай ма?

Ж: Жоқ. Көлік шекті белгілейді; ескі пакет 60-90 кВт тарта алады және құрылғы соған бейімделеді.

С: Аралас лот үшін бір бірлік жеткілікті ме?

A: Аз көлік қозғалысы үшін, иә; бос емес станциялар үшін бірнеше мұнараны жұптаңыз немесе сұраныс бойынша шығанақтарды қосыңыз және жүкті мұнаралар арқылы бөліңіз.

С: Оған қандай енгізу қажет?

A: AC380V±15% үш фазалы; толық шығыс маржаға дейін фазаға шамамен 270А қажет, сондықтан фидерді сайт деректерінің бақылау тізімімен растаңыз.

С: Әртүрлі стандарттар бірдей 180 кВт-ты бөлісе ме?

A: 180 кВт – жалпы станция төбесі; бірге зарядталатын екі көлік қол жетімді қуатты олардың ұялары арасында бөледі.

С: Сіздің жеткізу уақытыңыз қандай?

A: Өндіріс сызбаны мақұлдағаннан кейін 15-20 жұмыс күнін алады; аралас қосқыш тапсырыстары бір контейнерде бірге жеткізіледі.

С: Кепілдік дегеніміз не?

A: 2 жылдық стандарт, әрбір қосқыш ұясын, сондай-ақ қуат кезеңін қамтиды.
