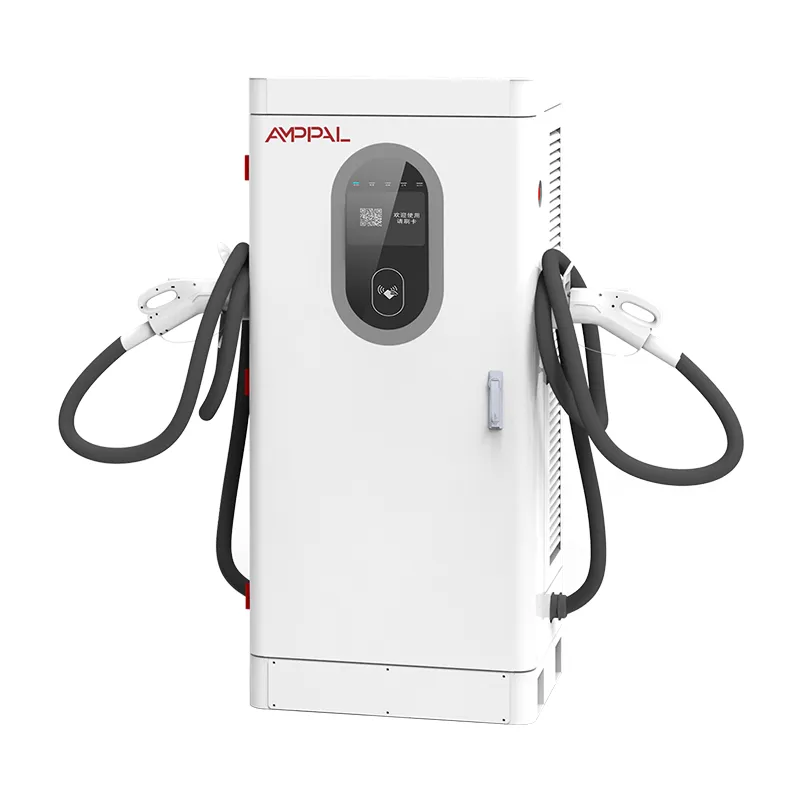

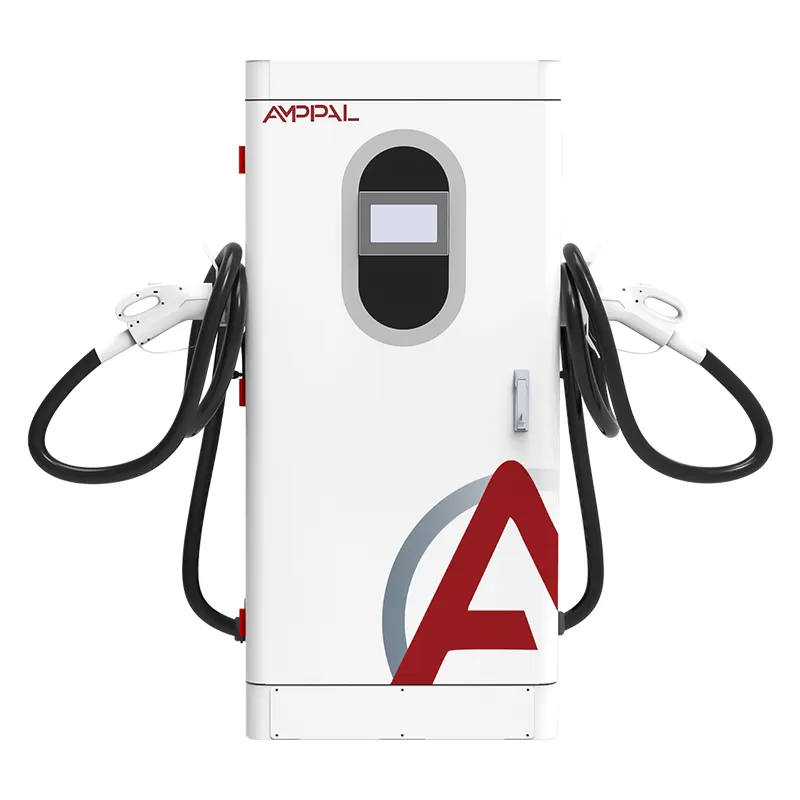

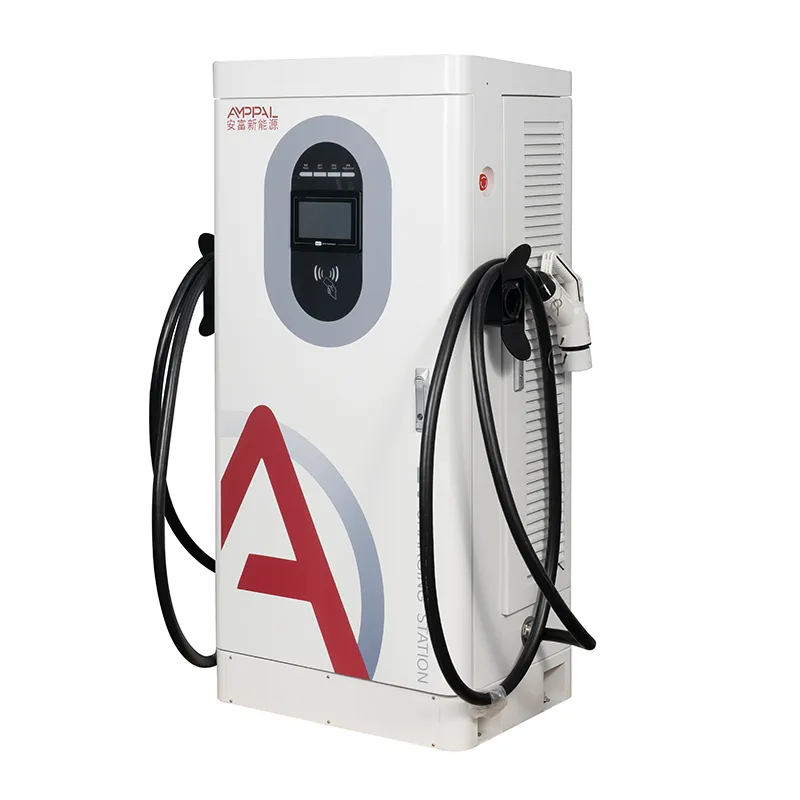

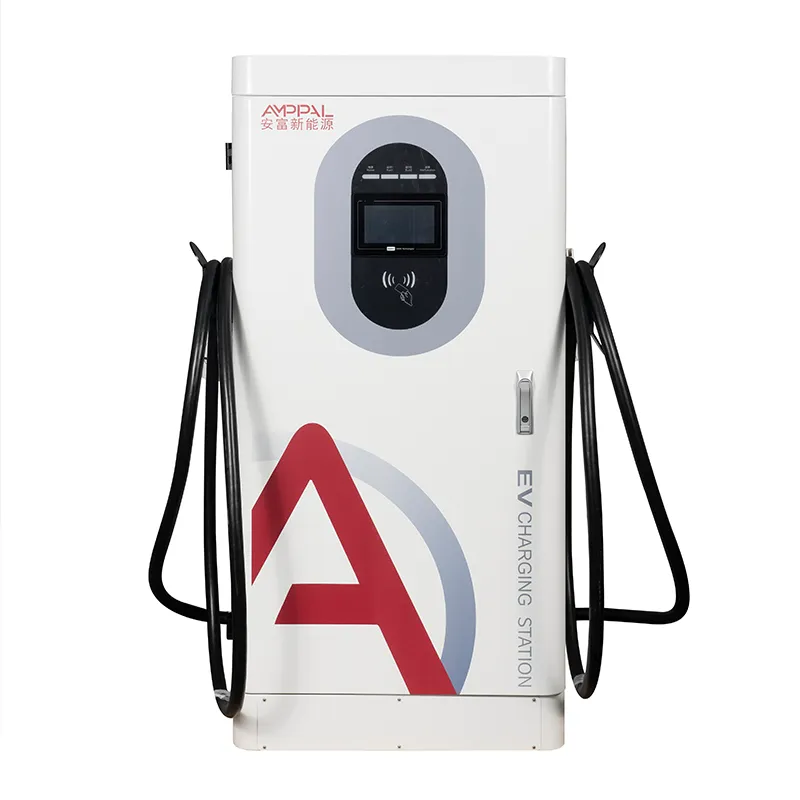

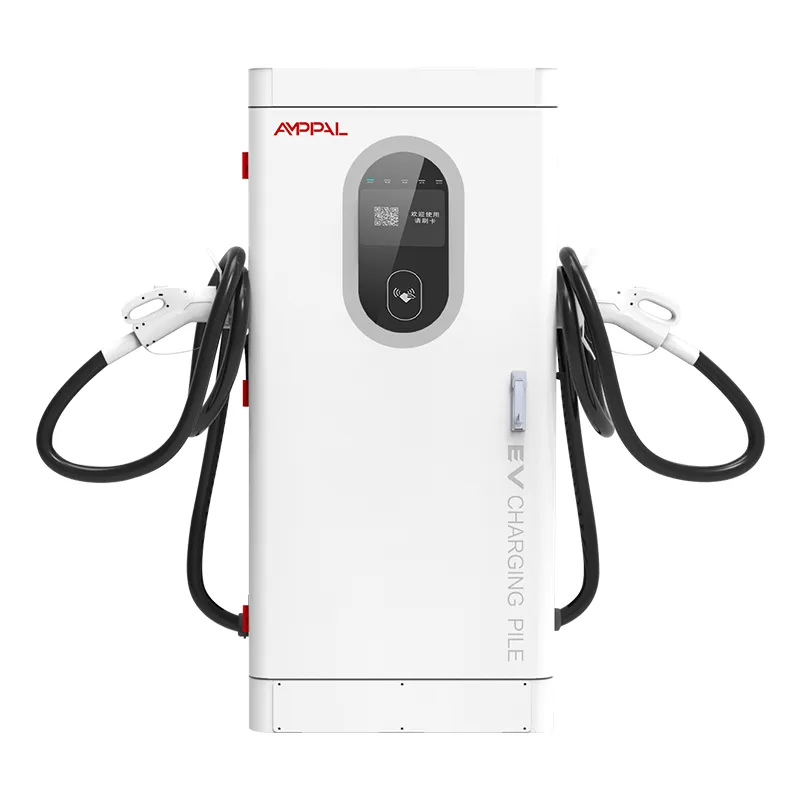

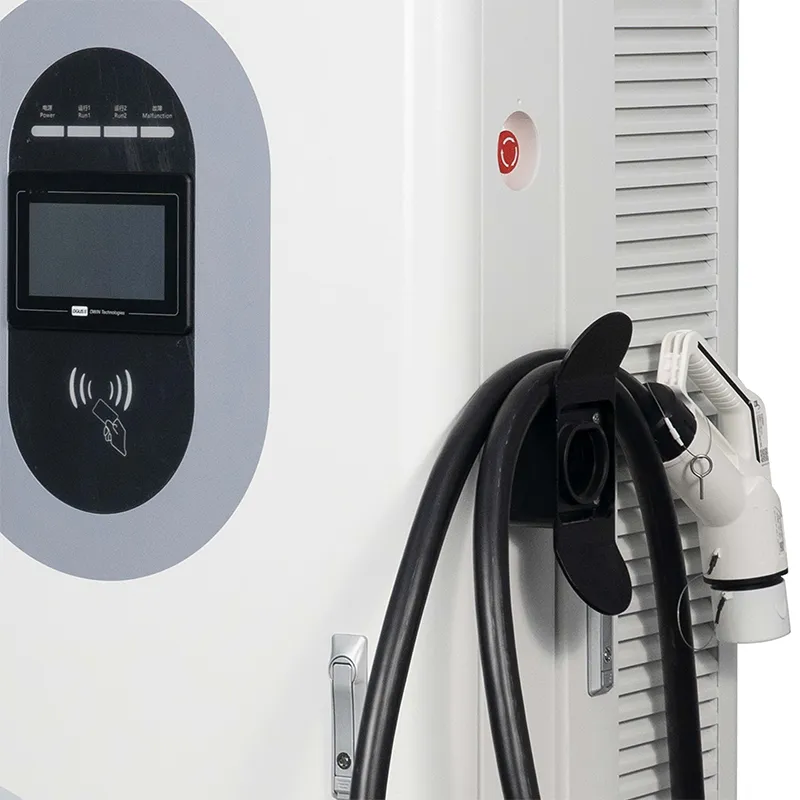

Коммерциялық электр машиналары паркіне арналған 80 кВт жоғары тиімді біріктірілген тұрақты тұрақты жылдам зарядтау құрылғысы

Трансформаторды жалға алушы ретінде қарастыратын 80 кВт зарядтағыш

Бұл зарядтағыш сіздің сайтыңыздың трансформаторынан шығаратын әрбір киловатт-сағат таза, жақсы жұмыс істейтін айнымалы ток ретінде келеді - бұл AF-DC-80-Y-B-O-4-H артындағы инженерлік шешім, сондықтан бұл 80 кВт біріктірілген тұрақты тұрақты зарядтау құрылғысы мәміле іздеуден гөрі пайдалы санаттағы бақылау тізіміне жатады. Қуат коэффициенті ≥0,99 және жалпы гармоникалық бұрмалану ≤5% болып қалады, бұл сандар арзан импортта сирек кездеседі.

Неліктен бұл қағаз жүзінде маңызды? Қуат факторы нашар зарядтағышты қоректендіретін трансформатор қосымша реактивті ток өткізеді, жылырақ жұмыс істейді және сіздің электр шотыңыз сізге ешкім ескертпеген реактивті энергия төлемдерін қамтуы мүмкін.

Шкаф 1620 x 750 x 560 мм, номиналды қуаты 80 кВт, 300-ден 1000 В-қа дейін тұрақты қуатпен 200-1000VDC шығысы. Біз оны Чжэцзян, Юэцин қаласында саламыз, онда желілік кодтар қуат сапасына мән береді. Бұл бет сіздің операцияңыз үшін сандар нені білдіретінін түсіндіреді.

PF ≥0,99 кірісі өзін-өзі ақтайтын бес әдіс

Реактивті қуат бойынша айыппұлдар жоқ: PF ≥0,99 кезінде зарядтағыш есептегішке резистивті жүктеме сияқты көрінеді, сондықтан кВА немесе реактивті энергияны есептейтін коммуналдық қызметтердің сізден ақы алатын ештеңесі жоқ.

THD ≤5% ортақ трансформаторларды салқын ұстайды: трансформаторда және бейтарап сымдарда айналатын гармоникалық токтар төмен зарядтағыштар шығаратынның бір бөлігіне дейін қысқарады.

Торға қосылуды мақұлдау оңайырақ: көптеген коммуналдық қызметтер тұрақты ток орнату үшін гармоникалық және қуат факторы туралы мәлімдемелерді талап етеді; Біздің сынақ есептеріміз толық жүктемеде екеуін де қамтиды.

Көршілерге ыңғайлы жұмыс: фидерді ортақ пайдаланатын қонақүй немесе кеңсе зарядтау сеанстары басталған кезде жыпылықтайтын шамдарды немесе қалпына келтірілетін электрониканы көрмейді.

Учаске активінің қызмет ету мерзімі ұзағырақ: реактивті ток аз және аз гармоника трансформатордың, кабельдердің және коммутациялық құрылғылардың салқындатқыш және ескіруін білдіреді.

95% ең жоғары тиімділік: кірісті тазартатын бірдей SiC қуат сатысы жылу ретінде аз энергияны жұмсайды.

Техникалық сипаттамалар

Гармония сізді қиындыққа душар ететін сайттар

Германия мен Франциядағы бизнес-парктер, мұнда бір 630 кВА трансформатор кеңселерді, CNC машиналарын және зарядтағыштарды бір шинаға қоректендіреді.

Түркия мен Грекиядағы қонақүйлер, егер зарядтағыш ас үймен бірдей фидерде дұрыс жұмыс істемесе, қонақтар жыпылықтайтын шамдарға шағымданады.

Ұлыбританиядағы және Нидерландыдағы флот қоймаларында 8-20 зарядтау құрылғысы жұмыс істейді, мұнда көптеген қондырғыларда гармоникалық жинақтау нақты қауіп болып табылады.

БАӘ және Сауд Арабиясындағы сауда орталығының шатырлары, мұнда электр тобы жалға алу шартына қол қоймас бұрын әрбір жүктеме профилін тексереді.

Мексика мен Бразилиядағы муниципалды гараждар, мұнда коммуналдық қызмет коммерциялық тарифті бекітпес бұрын электр қуатының сапасын тексереді.

Қуат сатысының ішінде: PFC, гармоника және жүктеме банкі

Тұрақты ток зарядтағышының түзеткіші айнымалы токты тұрақты токқа түрлендіреді, ал аңғал түзеткіш токты кернеудің шыңына жақын тар импульстарда ғана тартады. Бұл импульстар гармоника болып табылады - 250 Гц, 350 Гц, 450 Гц және одан жоғары ток - пайдалы жұмыс істемейді. AF-DC-80-Y-B-O-4-H кіріс токты кернеумен фазада тегіс синусомолға айналдыратын белсенді фронталды (PFC) пайдаланады.

Екінші кезең сол таза тұрақты токты көлік қажет ететін 200-1000В тұрақты токқа, тұрақты қуат 300-ден 1000В-ға дейін түрлендіреді. 800В жүк көлігі мен 400В седан зарядтау қисығының тегіс бөлігінде номиналды 80 кВт-қа жақындайды.

Мінез-құлықты өзіңіз тексере аласыз: біздің сынақ есептерімізде 25%, 50%, 75% және 100% жүктеме кезінде THD және PF тізімі берілген, өйткені бос тұрғанда таза көрінетін зарядтағыш түкке тұрғысыз. Бізге сайттың бір сызықты диаграммасын және трансформатор кВА-сын жіберіңіз, біздің инженерлер жүктеме әсерін бағалайды - әдетте бір күн ішінде.

Сертификаттар және олардың артындағы сынақ нүктелері

Бізде UL, CE, CB, TUV және CCC; сұраңыз және біз осы құрылғыға сәйкес сертификат файлдарын электрондық пошта арқылы жібереміз.

Әрбір партия модульдер, қосқыштар және PFC индукторлары арқылы температураны тіркей отырып, толық жүктемеде 48 сағат бойы күйдіріледі.

Қуат сапасы әр пакетте калибрленген жүктеме банкінде тексеріледі, PF және THD төрт жүктеу нүктесінде түсіріледі.

Қауіпсіздік жинағы (13 функция) EN IEC 61851-1:2019 және 61851-23:2014 талаптарына сәйкес келеді.

Шкафтар IP54 стандартына сәйкес, тұзды шашыратқыш үлгілер 96 сағат ұсталады; жұмыс диапазоны -25С пен +50С аралығында жұмыс істейді.

Металл парақтан жүк банкіне дейін: өндіріс жолы

1-кезең: болат қаңылтыр лазермен кесіледі, тесіледі және ұнтақпен жабу алдында FANUC байланысқан сызықтарда бүгіледі.

2-кезең: өндіріс жалғасуда әр жабын партиясынан алынған үлгі тұз бүрку камерасына түседі.

3-кезең: айнымалы ток желісіне салынған кіріс кезеңдері және PFC тақталары; тұрақты ток желісіндегі қуат модульдері – бөлек станциялар.

4-кезең: SiC модульдерін, EMI сүзгілерін, қосқыштарды және өлшеу компоненттерін кіріс тексеру.

5-кезең: бұрау моменті басқарылатын терминалдармен қолмен жалғау және әрбір түйісті визуалды тексеру.

6-кезең: 40C қоршаған ортада 48 сағат бойы, PF, THD, тиімділік пен байланыс тұрақтылығы минут сайын тіркеледі.

7-кезең: микробағдарламаның жарқылы, OCPP 1.6j серверімізге қарсы сынақ, содан кейін қуат сапасын соңғы жүктеме банкі тексеруі.

8-кезең: орау және паллеттеу; жөнелту алдындағы фотосуреттер контейнер жүктер алдында кіріс жәшігіңізге түседі.

Сәйкестікті тексеру: бұл кабинет дұрыс сай ма?

Сайтыңыз трансформаторды басқа жүктемелермен бөліскенде, утилитаңыз қуат сапасы туралы мәлімдемені сұрағанда немесе гармоникасы жиналатын бірнеше қондырғыны орнатып жатқанда AF-DC-80-Y-B-O-4-H таңдаңыз. Егер сіздің меншік менеджеріңіз алдыңғы жобада қуат коэффициентін белгілеп қойған болса, бұл модель сол әңгімені аяқтайды.

Бұл зарядтағыш сізге арналмаған, егер сайтта кең көлемді арнайы трансформатор болса, сіздің утилитаңыз гармониканы ешқашан тексермейді және сіз көліктерді зарядтайтын ең арзан 80 кВт қорапты алғыңыз келеді. Сондай-ақ, 800В таксилер үшін 30 минуттық сеанстар қажет болса, бұл дұрыс емес таңдау; 120 кВт немесе 160 кВт дейін қадам.

Сенімсіз бе? Бір сызықты диаграмманы және трансформатордың рейтингін жіберіңіз. Біз гармоникалық бос орынды есептеп, бір, екі немесе алты бірлік фидеріңізге жаңартусыз сәйкес келетінін нақты айтамыз.

Зауытпен жұмыс істеу брокермен жұмыс істеуден гөрі жақсы

PFC дизайны мен тор кодтары туралы сіздің техникалық сұрақтарыңыз сатушының кіріс жәшігі арқылы емес, тікелей Юэциндегі инженерлерге жіберіледі.

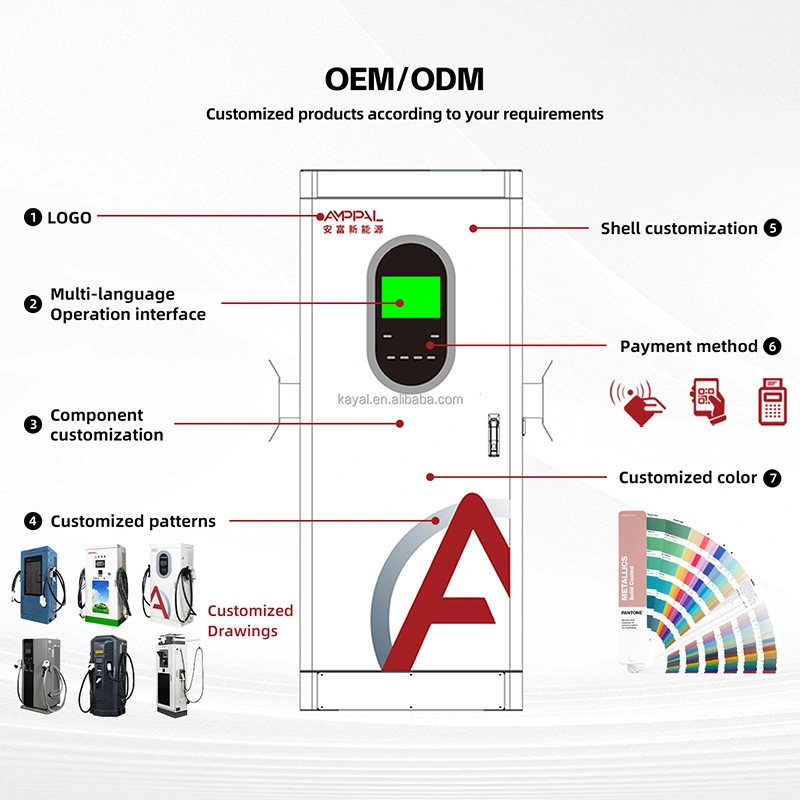

Бір зауыттан OEM/ODM: теңшелетін түс, логотип, микробағдарламаның әдепкі параметрлері және өзіңіздің сервер конфигурацияңыз, барлығы зауытта жасалады.

Қор құрастырулары 15-20 жұмыс күнінде кетеді; теңшелген тапсырыстар шамамен 7-10 күнге созылады.

Жаңа нарықтар үшін 1 бірліктен сынақ тапсырыстары қабылданды; 10+ бірлік үшін контейнер бағасы.

Кепілдік бөлшектер DHL/FedEx арқылы бекітілген шағымдан кейін 48 сағат ішінде ұшады; қашықтан диагностикалау OCPP қосылымы арқылы орындалады.

Қораптар, контейнерлер және кедендік құжаттар

Әрбір жәшікте қуат сапасының пакеттік есебі, сондай-ақ құрылғы бар - кеден брокері мен қызметтік бағдарламаны тексерушісі қалауы мүмкін файл. Шкафтың салмағы шамамен 300 кг; фанера корпусы 60-80 кг қосады, ал 10-14 жәшік 40HQ контейнеріне сәйкес келеді.

CIF, CFR немесе DDP қаламасаңыз, FOB Ningbo немесе Shanghai қолданылады. Паллет диаграммасы жүк көлігін алдын ала брондауға болатындай етіп орау алдында шығарылады.

Тапсырыспен бірге жеткізілетін құжаттар: коммерциялық шот-фактура, орау тізімі, шығу сертификаты, CE/TUV файлдары және PF/THD есебі.

Қызмет көрсету шарттары: Екі жыл нені қамтиды

Модульдер, контроллер және сүзу кезеңі бойынша екі жылдық мерзім. PFC бөлімі - арзан қондырғыларда тыныш бұзылатын бөлік; біздікі анық қамтылған.

Расталған шағымдар курьерге қосалқы бөлшектерді 48 сағат ішінде береді - әдетте Еуропа бойынша 3-5 жұмыс күні.

Микробағдарлама және параметр жаңартулары OCPP арқылы қашықтан жіберіледі - көптеген мәселелер ешқашан сайтқа кіруді қажет етпейді.

Алғашқы орнатулар бейне іске қосу қоңырауын алады - жерге қосу, сымдарды қосу және жұптастыру тікелей эфирде қаралады.

Ұсынылатын жұмыс тәртібі: сүзгілер әр 6 ай сайын тазартылады, терминалдар жыл сайын бұралған және шинаға жаңа жүктемелер қосылғанда кіріс толқын пішіні қайта тексеріледі.

Орнату туралы ескертпелер: дұрыс және дұрыс емес

Қате: бұл зарядтағышты мотор жетек гармоникасы бар фидерге қосу, содан кейін сайттағы ақаулар үшін құрылғыны айыптау. Оң жақта: алдымен кіріс толқын пішінін өлшеңіз; қажет болса, біздің инженерлер жазбаны және өлшемді азайтуды түсіндіреді.

Қате: нөлдік өткізгіш ешқашан үш фазалы берілісте ток өткізбейді. Оң жақта: THD ≤5% бейтарап жүктемені аз сақтайды, бірақ айнымалы ток кірісі әлі де нұсқаулыққа сәйкес сымды болуы керек - көрсетілгендей 4-ядро немесе 5-ядро.

Дұрыс емес: қуаттылықты тексермей құрылғыны шағын генератордан іске қосу. Оң жақта: осы PFC кірісін қоректендіретін генератор тұрақты кернеу мен жиілікті қажет етеді; оның кіріс плюс үздіксіз жүктеме үшін есептелгенін растаңыз.

Қате: жыл сайынғы айналу моментін тексеруді өткізіп жіберу, себебі құрылғы ешқашан өшірілмейді. Оң жақта: 80 кВт-тан төмен бос терминал баяу қызады; 15 минуттық чек еріген құлақшаға қарағанда арзанырақ.

Қате: PF ≥0,99 деп сену басқа сайт жүктемелерін елемеуге мүмкіндік береді. Оң жақта: зарядтағыш таза, бірақ трансформатор әлі де шинадағы барлық басқа нәрселерге қызмет етеді.

Оператордың әңгімелері: олар үшін сандар не істеді

Нидерландыдағы логистикалық парк 2025 жылдың қазан айында 630 кВА ортақ трансформаторға алты AF-DC-80-Y-B-O-4-H қондырғысын орнатты, ол сонымен қатар салқындатқышты тамақтандырады. Олардың кеңесшісі THD-ны жалпы қосылым нүктесінде өлшеді: алты зарядтағыш жұмыс істеп тұрған кезде 4,9%, олар сынап көрген арзанырақ екі құрылғымен 11% салыстырғанда. Олардың шағымы: есіктің ілмектері есіктің салмағына жеңіл сезінеді.

Түркиядағы қонақ үйлер желісі Бодрум мен Анталияда төрт блок орнатты. Олардың желіге қосылу қолданбасы гармоникалық зерттеусіз өтті, себебі сынақ есептері қоса берілген. Жұмыс менеджері 65дБ желдеткіш шуы түнде бассейн палубасынан естілетінін айтады.

Мехикодағы бөлшек саудагер төбеге екі блок қойды, ол сонымен қатар эскалатор банкін тамақтандырады. Сауда орталығының электр командасы қуат сапасына байланысты басқа екі брендтің зарядтағыштарынан бас тартты; бұл бір аптада тексеруден өтті. Қиындық: бүйірлік QR панелі шаңды тез жинайды.

Жиі қойылатын сұрақтар

Q: THD ≤5% іс жүзінде нені білдіреді?

A: Кіріс токтың жалпы гармоникалық бұрмалануы толық жүктеме кезінде негізгі мәннің 5% немесе одан төмен деңгейде қалады. Іс жүзінде зарядтағыш сіздің сайтыңыздың электр жүйесіне аздаған гармоникалық ластануды қосады - көптеген пайдалы қызметтер шегінде.

С: Бұл зарядтағыш менің қызметтік бағдарламамның реактивті қуат айыппұлдарын іске қосады ма?

A: Жоқ. Қуат коэффициенті ≥0,99 болғанда реактивті құрамдас елеусіз, сондықтан реактивті энергия немесе төмен қуат коэффициенті үшін есеп айырысу қызметтері сізді зарядтауға негіз жоқ.

С: Маған бөлек гармоникалық сүзгі немесе қуат факторын түзету блогы қажет пе?

Ж: Жоқ, шкафтың ішіндегі белсенді алдыңғы бөлік екеуін де орындайды. Бұл пассивті түзеткіш зарядтағышқа қарағанда осы модельді таңдаудың мәні.

С: Ол дизельдік генератордан жұмыс істей ала ма?

Ж: Иә, егер генератор AC380V ±15% терезесінде тұрақты кернеу мен жиілікті ұстаса және жеткілікті сыйымдылыққа ие болса. Жасалмас бұрын генератор өлшемін бізбен растаңыз.

С: ПФ көрсеткіші толық жүктемеде немесе тек бос тұрғанда өлшенеді ме?

A: Толық жүктемеде, сондай-ақ 25%, 50% және 75% жүктемеде. Пакеттік есеп барлық төрт нүктені көрсетеді - оны сұраңыз.

С: Сіз желіге қосылу туралы қандай құжаттарды бересіз?

A: CE/TUV сертификаттары, PF және THD қисықтары бар қуат сапасының сынақ есебі және ағылшын деректер парағы. Бұл Еуропадағы, Таяу Шығыстағы және Латын Америкасындағы көптеген коммуналдық шолуларды қамтиды.

С: Тазартқыш қуат қымбатырақ па?

A: Белсенді PFC сатысы арзан түзеткішпен салыстырғанда кейбір құрамдас құнын қосады, бірақ бұл айыппұлдардан, трансформаторды жаңартудан және қызмет көрсету қоңырауларынан кейін аз.

С: 230 В бір фазалы 80 кВт жұмыс істей аламын ба?

A: Жоқ, бұл AC380V ±15% қажет ететін үш фазалы құрылғы. Бір фазалы тораптар үшін оның орнына қабырғаға орнатылған тұрақты ток қуаты 40 кВт зарядтағыштарды қараңыз.
