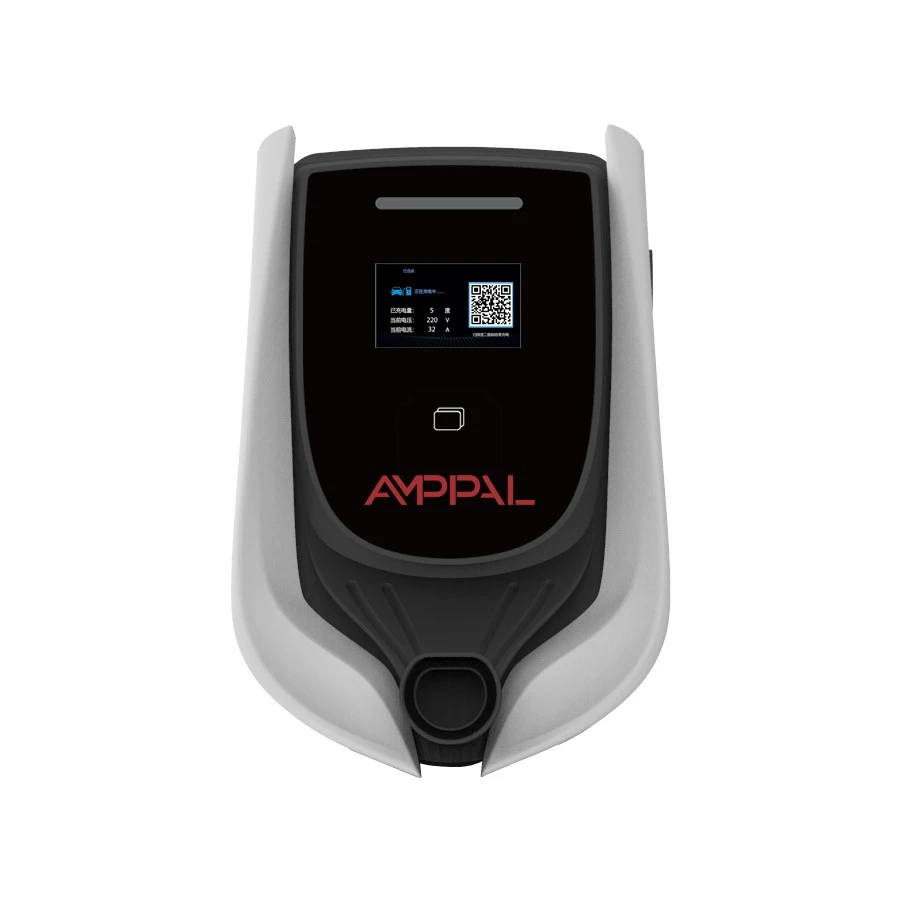

Пәтерлер мен жұмыс орындарына арналған 3,5 кВт OCPP Smart айнымалы ток электр зарядтау станциясы

OCPP станциясы қарапайым қабырға жәшігіне не қосады

Қызмет емес, шығын орталығы екенін кім төлегенін айта алмайтын зарядтау нүктесі. Пәтерлер мен жұмыс орындарына арналған AMPPAL 3,5 кВт OCPP Smart AC EV зарядтау станциясы (модел AF-AC-3,5-L/B-A-M-4-SD-P) бір себеппен бар: ғимаратқа, компанияға немесе қауымдастыққа көптеген пайдаланушылар үшін кабельдің үстінде тұрмай зарядтауға мүмкіндік беру.

RFID - алдыңғы есік. Әр тұрғынға немесе қызметкерге карта шығарыңыз және станция тек сервер немесе оның жергілікті тізімі танитын карталар үшін қуат береді. Оның артында OCPP 1.6j орналасқан, станцияны өзіңіз таңдаған зарядтауды басқару жүйесіне қосатын ашық хаттама, осылайша транзакциялар, тарифтер және ақаулар туралы есептер бір бақылау тақтасына түседі.

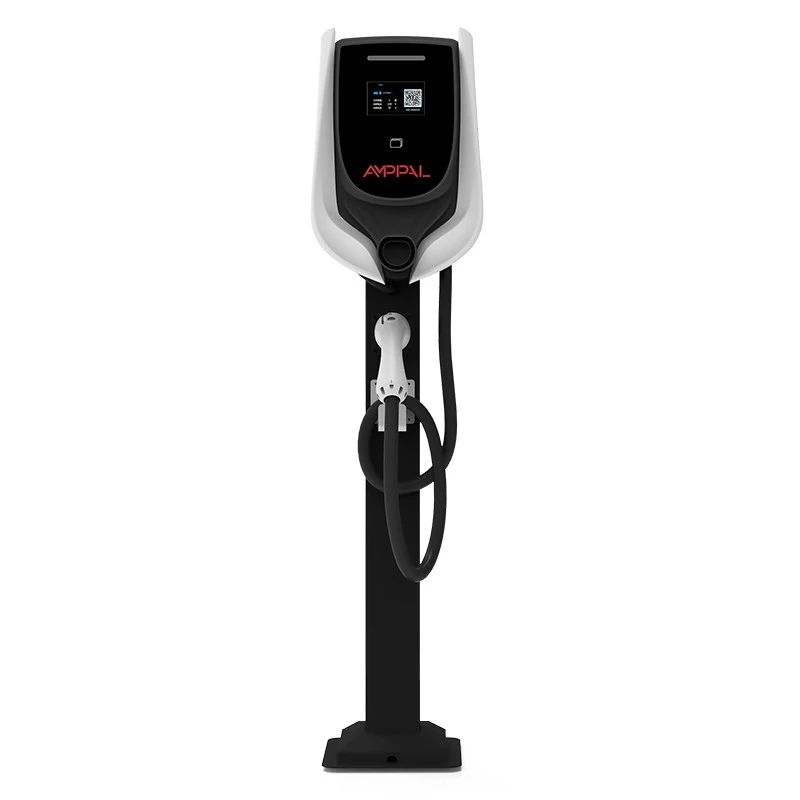

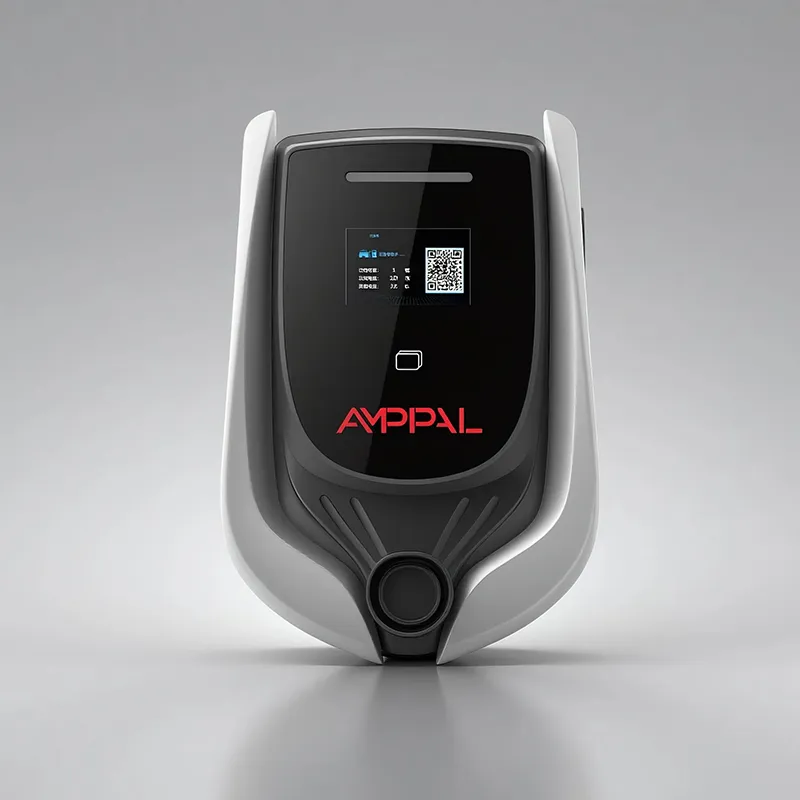

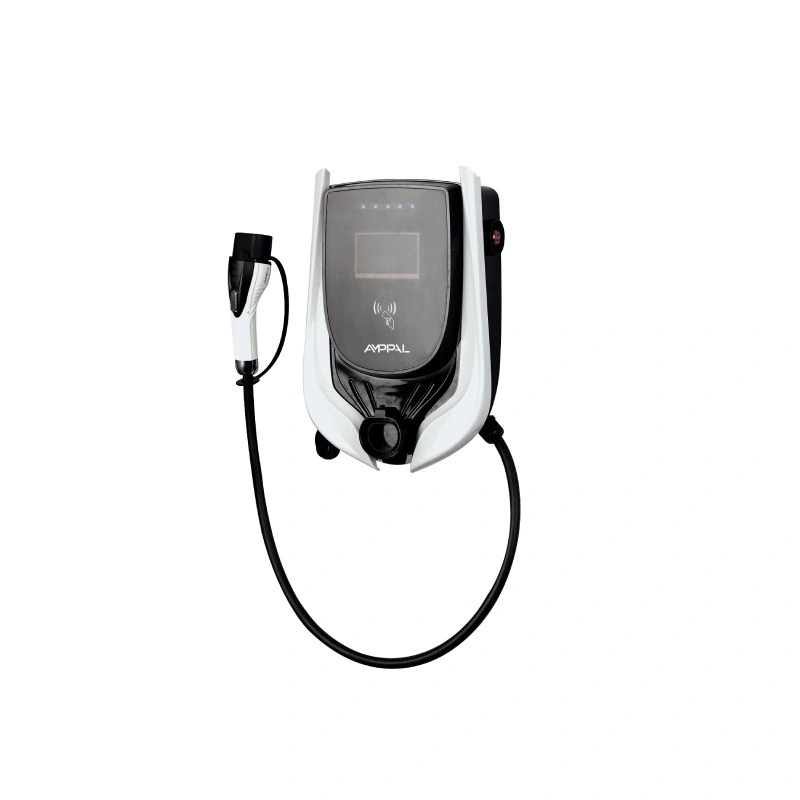

Бұл SIM ұясына ие болған үй гаджеті емес. Бұл 4,3 дюймдік СКД дисплейі, жарықдиодты күй жолағы және ортақ автотұрақта отыруға және қашықтан басқаруға арналған төрт қосылым опциясы бар 454 × 306 × 147 мм коммерциялық үлгідегі құрылғы.

Мүлік менеджерлерінің желілік станцияны таңдауының бес себебі

Әр пайдаланушыға есеп беру: әрбір сеанс карта идентификаторымен, басталу уақытымен, аяқталу уақытымен және кВтсағмен жазылады, сондықтан ай сайынғы бөлу есебі өздігінен жазылады.

Тарифтің икемділігі: сервер тұрғындар, келушілер және қызметкерлер үшін әртүрлі тарифтерді белгілейді немесе алғашқы екі сағат үшін ештеңе алмайды.

Қашықтан басқару пульті: аппараттық құралға қол тигізбестен жоғалған картаны құлыптаңыз, станцияны кідіртіңіз немесе жаңа бағаларды басыңыз.

Ортақ тұрақтағы әділеттілік: енді кімнің бірінші электр желісіне қосылғаны туралы даулар болмайды; жүйе бәріне уақыт белгілерін қояды.

Болашаққа төзімділік: ол OCPP 1.6j тілінде сөйлейтіндіктен, басқару платформаларын кейінірек жабдықты ауыстырмай-ақ ауыстыра аласыз.

Техникалық сипаттамалар

3,5 кВт желілік станцияның қаржылық мағынасы бар жерде

10-30 тұрғын жертөледе тұрағы бар және әрқайсысы өз есепшотын алғысы келетін көп пәтерлі блоктар.

Жұмыс берушінің шығындарын өтей отырып, қызметкерлерге сыйақы алуды ұсынатын кеңсе ғимараттары.

EV тұрағын жарнамалайтын және бөлме шотына төлемді қосатын шағын қонақ үйлер мен қонақ үйлер.

Басқарма иелер мен келушілер үшін бақыланатын қолжетімділікті қалайтын жабық қауымдастықтар.

Бірнеше фургон түнде зарядталатын жеңіл коммерциялық аулалар және флот менеджері бір фургонға тұтыну деректерін қажет етеді.

Станция офлайн режимінде қалай сөйлеседі, есепшоттар жасайды және жұмыс істейді

Картаны түртіңіз, сонда станция серверден авторизацияны сұрайды. Желіде, жауап бір-екі секундта қайтарылады; СКД карта атауын көрсетеді және ЖШД жолағы көк түске боялады, содан кейін қосқыш қуаттанады. Сеанс аяқталған кезде станция транзакцияны жазады және оны OCPP 1.6j арқылы жүктейді, мұнда сервер оны есепшот жолына түрлендіреді.

Төрт сілтеме қол жетімді, себебі екі сайт бірдей емес. Ethernet құрылымдық желісі бар тіркелген қондырғыларға сәйкес келеді; 4G жертөлелерді және кабельсіз қашықтағы лоттарды қамтиды; WiFi жөндеуді арзан етеді; RS485 сыртқы есептегіштерге немесе сайт контроллеріне қосылады. Төртеуі бір OCPP стегін бөліседі, сондықтан бақылау тақтасы қандай сілтеме болса да бірдей көрінеді.

Желіге қатысты шынайы бөлік: қосылымдар сәтсіз аяқталды. Осылайша, станция жергілікті авторизация тізімін сақтайды, белгілі карталарды желіден тыс қабылдайды, транзакцияларды жергілікті түрде сақтайды және сілтеме қайтарылған кезде оларды серверге итереді. Өлі маршрутизатор ешқашан зарядтаудың өлі сеансын білдірмейді — бұл кешіктірілген құжаттарды білдіреді.

UL 2202 және UL 2231-2: Сертификаттар нені қамтиды

UL 2202 зарядтау жүйесінің өзін қамтиды: құрылысты, электр қауіпсіздігін және толық EV жабдықтау жабдығының өрт қаупін.

UL 2231-2 персоналды қорғау жүйесін, қосу және зарядтау кезінде пайдаланушыны электр тогының соғуынан қорғайтын схеманы қамтиды.

Екі куәлік те құрылғыда тізімделген және UL онлайн анықтамалығында тексеріледі, АҚШ жоба инженерлері шағымдарды осылай тексереді.

OCPP 1.6j сәйкестігі біздің зауытта әрбір микробағдарлама шығарылымының алдында сынақ серверімен тексеріледі.

IP54 және 40дБ шу шегі өндіріс үлгілерінде өлшенеді және нәтижелер құрылғының сынақ жазбасымен бірге сақталады.

Әрбір станция сериялық нөмірленген жазбалармен желіде гипот пен оқшаулауға төзімділік сынақтарынан өтеді.

AMPPAL зауытының ішінде: өндірістің сегіз қадамы

Бұл станциялар Чжэцзян кампусында салынған, олар 2024 жылы бір миллионнан астам зарядтау қондырғыларын жеткізді, сонымен қатар NEOM жасыл сутегі алаңы сияқты жобаларды қамтамасыз ететін айнымалы ток және тұрақты ток желілерімен қатар.

1. Болат қаңылтыр TRUMPF лазерлік жабдықта кесіледі және CNC прес тежегіштерінде қалыптасады.

2. Қоршаулар ұнтақпен қапталған және IP54 тығыздағыштары орнатылған.

3. Негізгі және байланыс платалары SMT құрастырылған және қайта дәнекерленген.

4. СКД, жарықдиодты жолақ және RFID оқу құралы орнатылған және калибрленген.

5. Микробағдарлама іске қосылады, содан кейін құрылғы өтпес бұрын сынақ серверімен тексеріледі.

6. Ethernet, 4G, WiFi және RS485 порттары бірінен соң бірі орындалады.

7. Гипоттар, оқшаулауды тексеру және бірнеше сағаттық электр қуатымен жану.

8. Соңғы визуалды тексеру және картонды орау сызықты жабады.

Сайтыңызға дұрыс станцияны сәйкестендіру

Қуат нөмірінен емес, тұрақ үлгісінен бастаңыз. Егер көліктер алты сағат немесе одан да көп тұрса — түнгі тұрғындар, тәулік бойы жұмыс істейтін қызметкерлер, қонақүй қонақтары — 3,5 кВт жеткілікті және сайттың жалпы жүктемесін төмендетеді. 40 кВт/сағ автокөлік төрт сағатта шамамен 14 кВт/сағ артады; Көптеген маршруттар үшін бұл күні бойы көлікпен жүру.

Бұл станция үш жағдай үшін дұрыс емес құрал болып табылады. Автомагистральдық айналымды зарядтау үшін айнымалы ток емес, тұрақты ток қажет. Әрбір дүңгіршек 7 кВт немесе 11 кВт жеткізуі керек сайттар осы OCPP отбасындағы үлкенірек қондырғыларға дейін көтерілуі керек. Ешқашан ешкімге есеп бермейтін сайтқа мылқау қабырға жәшігі жақсырақ қызмет көрсетеді — неге сіз ашпайтын бақылау тақтасы үшін төлейсіз?

Қосылымды таңдау адамдар күткеннен де маңызды. Тұрақ аймағында желі құлдырауы болмаса және жертөле сигналы әлсіз болса, Ethernet желісін немесе 4G антеннасының орнын тапсырыс бергеннен кейін емес, бұрын жоспарлаңыз. Біздің инженерлерге сайттың орналасуын айтыңыз, біз сілтемені ұсынамыз.

Неліктен зарядтау желіңіз үшін AMPPAL?

Тапсырыстар 15-20 жұмыс күні ішінде жіберіледі. Әр тоқсан сайын бірліктерді қосатын операторлар қайталанатын өндіріс слоттарын резервтей алады.

Корпустағы OEM бренді, СКД жүктеу экраны және тіпті RFID картасының өнер туындысы.

OCPP 1.6j ашық және құжатталған; біз сіз таңдаған басқару платформасы үшін интеграциялық бақылау тізімін береміз.

UL 2202 және UL 2231-2 сертификаттары файлда және жоба кеңесшілерімен бөлісіледі.

Біз 200+ зарядтау станциясын өзіміз басқарамыз, сондықтан қолдау билеттеріңізге жауап беретін адамдар зарядтағыштарды да басқарады.

Жеткізу, орау және импорттық құжаттар

Әрбір станция қабырға кронштейнін, RFID стартер карталарын және нұсқаулықты қоса алғанда, жалпы салмағы шамамен 12 кг, шамамен 58 × 42 × 30 см болатын көбік төселген қорапта жеткізіледі. Картон UL тізімінде көрсетілген үлгі нөмірі үшін бұрыштан төмен бағаланады және таңбаланады.

Теңіз жүктері бір паллетке 24-30 станциядан тұрады; 40HQ контейнерінде шамамен 300 бірлік бар. 7 кВт және 11 кВт нұсқалары бар аралас жүктемелер ауқымды құрайтын дистрибьюторлар үшін әдеттегідей.

Біз EXW, FOB Ningbo немесе CIF-ке сілтеме жасаймыз және коммерциялық шот-фактураны, орау тізімін, шығу тегі туралы сертификатты және UL сертификатының көшірмелерін кеден брокері немесе сатып алушы сұраймыз.

Қолдау, микробағдарлама жаңартулары және қосалқы бөлшектер

Станцияға және оның ішкі модульдеріне өндірістік ақауларға қарсы екі жылдық кепілдік.

Микробағдарлама жаңартулары сервер арқылы қашықтан жіберіледі; көптеген өзгерістер үшін сайтқа кірудің қажеті жоқ.

Қосалқы бөлшектер — RFID оқу құрылғылары, СКД панельдері, қуат тақталары — кепілдік жағдайлары үшін 3-5 жұмыс күні ішінде жеткізіледі.

Қашықтан диагностика станцияның OCPP күйін оқиды және қоңырау кезінде сізбен бірге тіркеледі, бұл көптеген мәселелерді жүк көлігінсіз шешеді.

Бұл отбасына арналған қосалқы бөлшектер модель өндірістен шыққаннан кейін бес жыл бойы қол жетімді болады - егер сіз ғимаратты ұзақ мерзімге өткізетін болсаңыз, маңызды.

Дұрыс және дұрыс емес: ортақ станцияны пайдалану

Қате: станцияны күндіз СКД дисплейге тікелей түсетін жерге орнату. Оң жақ: көлеңкеленген немесе солтүстікке қаратылған орын экранды оқуға мүмкіндік береді және қорапты салқын етеді.

Қате: айдың ортасында 4G SIM картасының деректері таусылуына жол беру. Оң жақта: резервтік сілтеме ретінде Ethernet бар серверде төмен деректер туралы ескерту.

Қате: бір ортақ картаны бүкіл қабатқа беру және шотты қолмен бөлу. Оң жақта: әр пайдаланушыға бір карта, сондықтан транзакция жазбасы шот болып табылады.

Қате: желі үзілсе, зарядтау тоқтайды. Оң жақта: белгілі карталар әлі де жергілікті тізімнен жұмыс істейді; сілтеме қайтарылған кезде транзакцияларды жүктеп салу.

Қате: қосқыш кабелінің шығанақ едені арқылы сүйреуіне жол беру. Оң жақта: кабель ілгегі немесе ұстағышы және драйверлер ешқашан кабельді созбауы үшін жеткілікті бос орын.

Мүлік менеджерінің тәжірибесі

Куала-Лумпурдағы 240 пәтерлі пәтерді басқару комитеті тұрғындардың екі жыл бойы уақытша зарядтау туралы шағымдарынан кейін 2025 жылы алты станция орнатты. Енді қазынашы ай сайын бір резидент кВт/сағ есебін экспорттайды; Оның бір өкініштісі, жертөледегі WiFi сигналы бастапқыда әлсіз болды және барлық алты блок орналаспай тұрып, комитет бір Ethernet тамшысын іске қосуға мәжбүр болды.

Дубайдағы кеңсенің иесі 120 қызметкерге арналған станциялар орнатып, қызметкерлер мен келушілер үшін әртүрлі тарифтер белгіледі. Нысандардың қызметкерлері жоғалған картаны бірнеше секунд ішінде бақылау тақтасынан өлтіруге болады; олар СКД интерфейсінің тек ағылшын тілінде екенін, олар қабылдайтынын, бірақ локализацияны қалайтынын атап өтеді.

Варшавадағы қонақ үй иесі қонақтарға арналған екі блокты басқарады және бөлме фолиосы арқылы шоттарды алады. Ол ғимараттың интернет-провайдерінде екі күндік үзіліс болған кезде желіден тыс әрекетті бағалады — қонақтар әлі де ақы алды, ал транзакциялар кейінірек бэкендте пайда болды. Ол тек RFID стартер жинағында көбірек карталар болғанын қалайды.

Сайт операторларының сұрақтары

С: Интернет өшірілсе, станция жұмысын тоқтатады ма?

Ж: Жоқ. Белгілі карталар жергілікті тізімнен алынады және қосылым қайтып келгенде транзакциялар сақталады және жүктеледі.

Сұрақ: Қандай зарядтауды басқару платформалары онымен жұмыс істейді?

A: OCPP 1.6j тілінде сөйлейтін кез келген платформа; біз сізге интеграцияны тексеру тізімін береміз және бірінші қосылымға көмектесеміз.

Сұрақ: Тұрғындарға есепшот қалай түседі?

A: Әрбір карта сеанстарды шот-фактураларға немесе бөлу есептеріне айналдыратын сервердегі тіркелгімен салыстырылады.

С: Әртүрлі пайдаланушылар әртүрлі бағаларды төлей алады ма?

A: Иә. Тарифтер станцияға емес, сервердегі карталар тобына конфигурацияланады.

С: Жоғалған немесе ұрланған картамен не болады?

A: оны серверде блоктау; блок келесі қосылымда станцияның жергілікті тізіміне синхрондалады.

С: Офлайн тізімде қанша карта болуы мүмкін?

A: Жергілікті авторизациялар тізімі кез келген шынайы ғимаратты қамтитын жүздеген карта идентификаторларын сақтайды.

С: Көп пәтерлі үй үшін 3,5 кВт жеткілікті ме?

A: Бір түнде тұрғындарды зарядтау үшін, иә; күндізгі келушілер күту керек болуы мүмкін, сондықтан көптеген сайттар бір немесе екі жоғары қуат блогында араласады.

С: Қарапайым RFID қабырға қорабынан айырмашылығы неде?

A: OCPP 1.6j интеграциясы, транзакция жазбалары, қашықтан конфигурациялау және көп платформалық еркіндік — қарапайым қорапта бұлардың ешқайсысы жоқ.
