Қоғамдық зарядтауға арналған сандық дисплейі бар 60 кВт тұрақты EV жылдам зарядтау құрылғысы

Зарядтау кезінде пайда табатын 60 кВт зарядтағыш

Тек киловатт-сағат сататын зарядтау дүңгіршегі үстелге ақша қалдырып жатыр. AMPPAL AF-DC-60-Y-B-M-4-H құрылғысын 32 дюймдік 1920×1080 дисплейдің айналасында құрастырды, сондықтан 40 минут бойы қосылған әрбір драйвер сізге сатуға болатын 40 минуттық экран уақытын береді. Панельдің астында әлі де 60 кВт салмақты машина бар: CCS1 шығысы, IP54 корпусы, 95% ең жоғары тиімділік және 2 жылдық кепілдік.

Жеке жарнамалық акцияларыңызды іске қосыңыз, слотты жергілікті бизнеске жалға беріңіз немесе станция туралы ақпарат үшін сақтаңыз. Экран бірінші киловатт-сағат сатылғанға дейін табыс табады, ал зарядтау құрылғысы онда не ойнап жатқанына мән бермейді.

Жарнама экраны зарядтаудан басқа не қосады

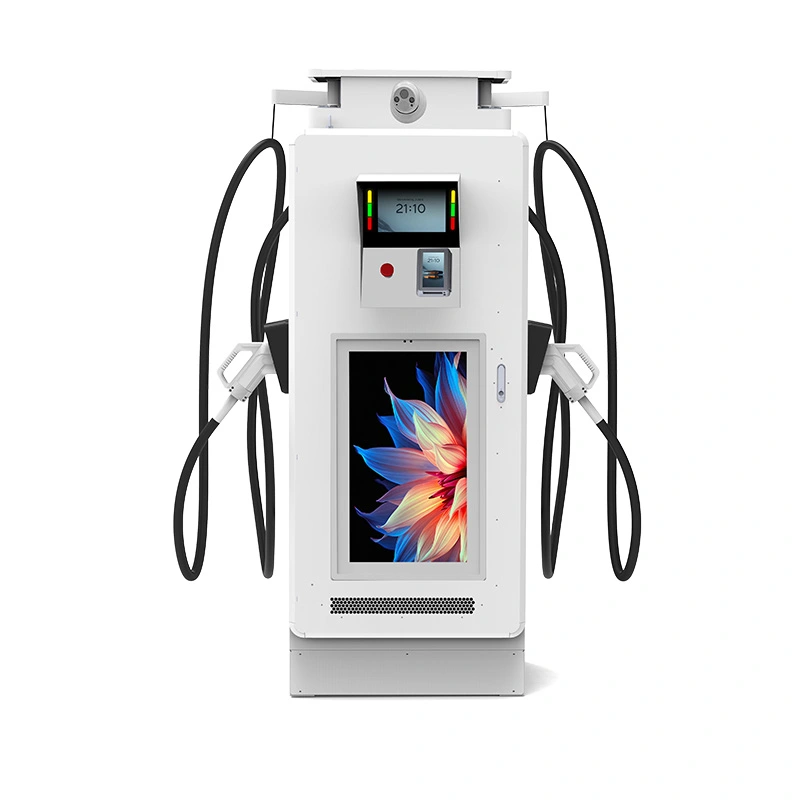

Дизайн бойынша тұтқын аудитория: панель қосқыштың жанында көз деңгейінде орналасқан, сондықтан жүргізушілер тұраққа қарап емес, күтіп тұрғанда оны көреді.

Бір активтегі екі кіріс ағыны: киловатт-сағат сатылымы және көптеген аймақтарда аптасына немесе циклге бағаланған ай сайынғы жарнама слоттары.

Мазмұн 4G, WiFi немесе Ethernet арқылы қашықтан жаңартылады — жаңа шығармашылық сайтқа кірмей-ақ тікелей эфирге шығады.

Кірістірілген кесте: таңғы сағат 7-де кофе жарнамалары, кешкі ас 18.00-де жарнамалар және түнде тұрғын үйлердің жанында күңгірттенген немесе қараңғы панель.

Сатып алуға болатын бір қорап: дисплей, контроллер және монтаждау құрылғының бөлігі болып табылады және қуат сатысымен бірдей кепілдікке ие.

95% ең жоғары тиімділік электр шотының жеткілікті төмен болуын қамтамасыз етеді, бұл жарнамалық кіріс қуатқа мұқтаж экран үшін субсидия емес, шынайы маржа болып табылады.

Техникалық сипаттамалар

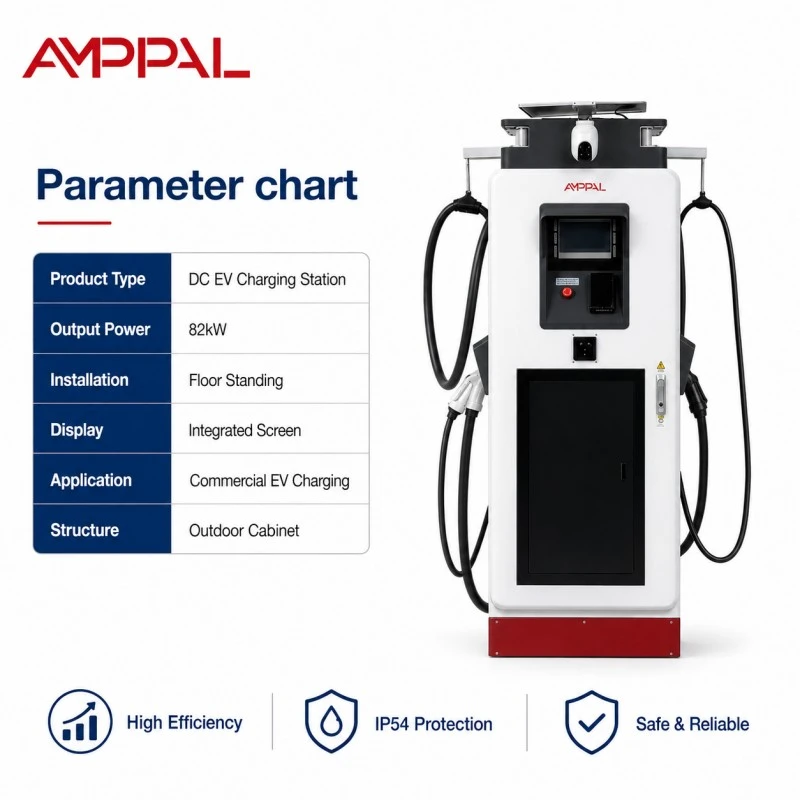

Төмендегі кестеде AF-DC-60-Y-B-M-4-H спецификациясы зауыттан шыққан кезде берілген.

Экран салмағын тартатын сайттар

Ыңғайлы дүкендер мен жанар-жағармай алаңдары: жүргізушілер зарядтаған кезде кофе мен жеңіл тағамдар циклі ойнайды, ал касса экран үшін төлейді.

Қонақ үйлер мен мейрамханалар: 30-50 минутқа тұрақта тұрған қонақтарға таңғы ас немесе арнайы кешкі ас ұсыныңыз.

Сауда орталығының аулалары: сауда орталығының операторы арқылы шот-фактураны ай сайынғы айналым бойынша жалға алушыларға жалға беріңіз.

Муниципалды автотұрақтар: қалалық хабарламаларды, іс-шаралар кестесін және бір плакат басып шығармай жол табуды іске қосыңыз.

EV дилерлері мен көрме залдары: сыпайылық төлемі тест-драйв көлігін толтырған кезде бренд тарихын ойнаңыз.

Мазмұнды жоспарлау және зарядтау құрылғыны қалай бөліседі

60 кВт қуат сатысы мен дисплей ішкі желі арқылы сөйлесетін бөлек контроллерлер арқылы басқарылады. Зарядтау әрқашан басымдылықты сақтайды: экран ешқашан көлік шығысынан ток алмайды және ойнату тек микробағдарлама жаңартулары немесе ақау дабылдары үшін кідіртіледі.

Мазмұн құрылғыға бұлттық портал арқылы жетеді — файлдардың басталу және аяқталу уақыты бар кескіндердің ойнату тізімі немесе қысқа бейнеклиптер. Құрылғы сіз орнатқан аралықтарда жаңартуларды тексереді, сондықтан бағаның өзгеруі немесе ауа райы туралы ескерту бірнеше минут ішінде тікелей эфирде болады.

Сеанс деректері бір уақытта OCPP 1.6/2.0 арқылы шығады. Зарядтағыштан сіз бір орынның бос орнын, қуат пен жұмыс уақытын аласыз; экраннан сіз ойнату сандарын және панельдің жұмыс уақытын аласыз. Екі есеп бірдей станция жазбасына түседі.

Егер панель қараңғыланса, зарядтағыш жұмыс істей береді — екі жүйе бір-бірінен тәуелсіз істен шығады, бұл медиа ойнатқыш ретінде екі есе жұмыс істейтін құрылғыдан қажет нәрсе.

Дисплей мен қуат сатысының артындағы сапа қақпалары

CE және TUV түрін мақұлдау тек қуат модулін ғана емес, дисплейді де қамтиды.

UL және CB сынақ есептері экспорттық құжаттама талап етсе, электрлік кезең үшін қол жетімді.

Корпус пен дисплей жақтауының тығыздағыштарында 96 сағаттық тұзды спрейді сынау, сондықтан жағалаудағы аулалар панель жақтауын тот баспайды.

Әрбір панель жақтауға жапсырылмас бұрын өлі пикселдер мен жарықтық біркелкілігі үшін скринингтен өткізіледі, ал өңдеу барысында жақтаудың өзі 1,2 метрде құлап сыналады.

Электр қауіпсіздігі сынақтары AC480V кіріс жағындағы оқшаулауды бақылауды және асқын кернеу иммунитетін қамтиды.

Қуат сатысы 48 сағаттық толық жүктелумен жұмыс істейді және журналдар сериялық нөмірге байланады.

Модульдер іштей -30°C-тан +55°C-қа дейін бағаланады; толық құрылғы -25°C-тан +50°C-қа дейін көрсетілген.

Болат қаңылтырынан жөнелтуге дайын қондырғыға дейін сегіз қадам

1-қадам. Болат катушкалар CNC желілерінде тесіліп, лазермен кесіледі, содан кейін FANUC станцияларында роботпен дәнекерленген.

2-қадам. TRUMPF прес тежегіштері панельдерді құрайды; ұнтақпен қаптау және қатайту.

3-қадам. 32 дюймдік панель оның жақтауына тығыздалған, ал жиек құрастыру алдында су сынағынан өтеді.

4-қадам. Айнымалы токты тарату айнымалы ток желісінде айналу моменті басқарылатын ұштары бар сым арқылы жүзеге асырылады.

Қадам 5. Түзеткіш модульдер мен станция контроллері тұрақты ток желісінде орнатылған.

6-қадам. Құрылғы 60 кВт-қа дейін жүктеме бойынша сыналады, оның тиімділігі мен қуат коэффициенті бірлікке жазылады.

7-қадам. 48 сағаттық күйіп кету зарядтау сеанстары мен экранды ойнатуды бірге орындайды.

8-қадам. Қорытынды тексеру, сериялық байлау және қорапқа салу; зауыт 2024 жылға дейін бір миллион жиынтық бірліктен өтті.

Жарнамалық экран үлгісі қосымша бюджетке тұрарлық па?

Сайтыңызда нақты күту трафигі болған кезде дисплей нұсқасын сатып алыңыз - қызметкерлермен жабдықталған аула, дүкен немесе жүргізушілер көліктерімен жүретін көп жерде. Сондай-ақ мазмұнды иеленетін біреу қажет: постерді жүктеп сала алатын менеджер немесе слот үшін ақы төлеуге дайын жергілікті бизнес. Айына бір шағын жарнамалық келісім-шарт әдетте кәдімгі шкафтағы баға айырмашылығын жабады, ал екінші келісімшарт - пайда.

Жалғыз жергілікті жарнама берушімен 12 айлық жарнама кестесін бекіте алсаңыз, өтемақы әдетте жұмыстың бірінші жылы ішінде түседі.

Зарядтағыш қақпаның артында, қоғамдық қолжетімділік жоқ қоймада немесе жүргізушілер бүкіл сеанс бойы кетіп бара жатқан жерде отырса, оны өткізіп жіберіңіз. Ол жерде ешкім экранды көрмейді, ал ақшаны екінші мылтыққа жұмсаған дұрыс.

Тапсырыс бермес бұрын кірісті ескеріңіз: бұл құрылғы Солтүстік Американың коммерциялық қуаты үшін AC480V±10%. Егер сіздің нарықта 380 В үш фазалы жұмыс істейтін болса, бағаны сұраған кезде 380 В нұсқасын сұраңыз.

Неліктен операторлар бұл үлгіні AMPPAL-дан сатып алады?

CE, TUV, UL және CB сертификаттары, есеп көшірмелері баға ұсыныстары пакетіне енгізілген.

Сурет мақұлданғаннан кейін 15–20 жұмыс күні жеткізу және бір контейнерден MOQ.

OEM/ODM бағдарламасы: шкафтағы логотипіңіз және жөнелту алдында дисплейде жүктелген жеке жүктеу экраны.

260+ қызметкері бар 2014 жылы құрылған, 40+ елге экспорттайтын Юэцин фабрикасы.

Біз 200-ден астам зарядтау станциясын өзіміз басқарамыз, сондықтан қолдау тобы дала мәселелерін бірінші қолмен біледі.

Әрбір құрылғыда OCPP 1.6/2.0, сондықтан экран үлгісі бұрыннан іске қосылған серверге түседі.

Алдыңғы жағында экраны бар 1,8 метрлік шкафты салу

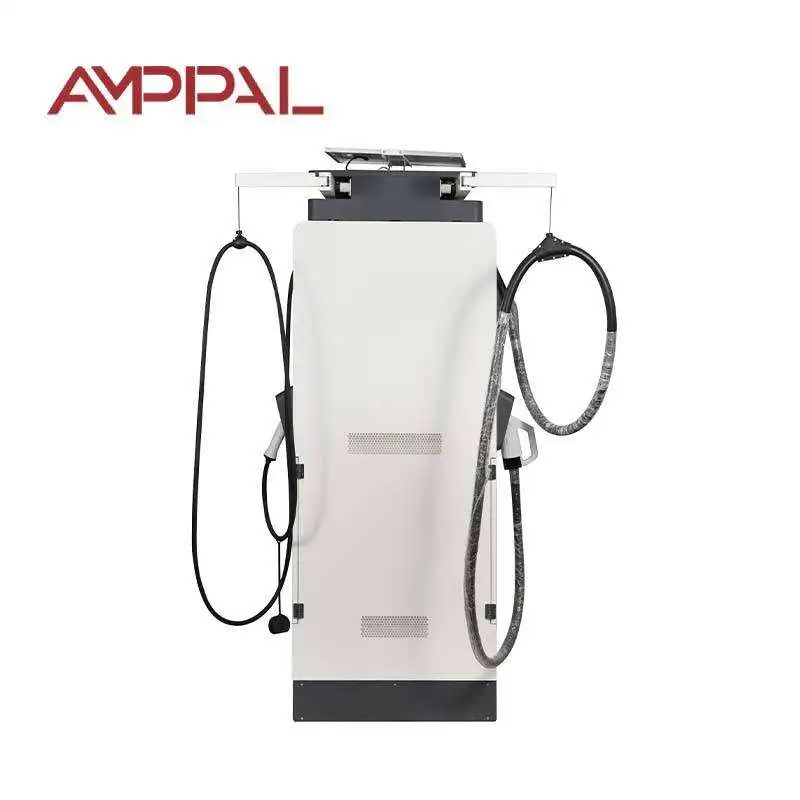

Шкафтың өлшемдері 1800 × 750 × 690 мм және төрт көтеру нүктесі бар болат қаңқалы ағаш жәшікте тік күйде тасымалданады. Дисплей беті көбік парағын және фанер қалпақшасын алады; CCS1 кабелі мен қосқышы бір жәшіктің ішіндегі толтырылған қорапта жүреді.

Жүктеу тапсырыс бойынша жоспарланған. Біз қораптың жоспарын баға ұсынысымен жібереміз, сондықтан 40 фут биік текше контейнер сіз сатып алған нәрсеге сәйкес келеді - бірлік және қосалқы бөлшектер - бос көлемсіз. Жәшік негізіндегі шанышқы қалталары стандартты паллет жүк машинасына сайттағы барлық қорапты өңдеуге мүмкіндік береді.

Аралас тапсырыстар үшін біз дисплей бөліктерін бір контейнерде және керек-жарақтарды әр жүк жөнелтімі үшін бөлек құжаттамамен бір секундта жөнелте аламыз. Шарттар тағайындалған жерге FOB Ningbo немесе CIF болып табылады. Шот-фактура, орау парағы, жүк құжаты, шығу тегі туралы сертификат және CE/TUV сынақ есептері жүктегеннен кейін 3 жұмыс күні ішінде кеңсемізден кетеді.

Экранды күту, қосалқы бөлшектер және кепілдік шарттары

Дисплей кез келген басқа негізгі компоненттер сияқты стандартты 2 жылдық кепілдікпен қамтылған.

Ауыстыру панельдері қоймада сақталады, ал кепілдік ақаулары 5 жұмыс күні ішінде жеткізіледі.

Қашықтағы OCPP диагностикасы зарядтау ақауларын өңдейді; Мазмұнға қатысты мәселелер бұлтты порталдан түзетіледі, әдетте сайтқа барусыз.

Біз панельді және оның жақтауының тығыздағышын тазалау және тексеру кестесін береміз.

Микробағдарлама, соның ішінде дисплей драйверлері, техниктің келуінсіз эфир арқылы жаңартылады.

Жарнамалық кірісті өлтіретін бес қателіктен аулақ болыңыз

Қате: бір статикалық кескінді айлар бойы қалдыру. Оң жақта: келушілер жаңа нәрсені көруі үшін апта сайынғы ойнату тізімін жоспарлаңыз.

Қате: промо-стендті шкафтың желдеткіш саңылауларының алдына қою. Оң жақ: ауа ағынын таза ұстаңыз және оның орнына ұсынысты экранға қойыңыз.

Дұрыс емес: пәтерлердің жанында түнгі сағат 2-де толық жарықтық. Оң жақта: панельді күңгірттеу немесе өшіру үшін түнгі кестені пайдаланыңыз.

Қате: логотиптің ажыратымдылығы төмен телефон фотосуретін жүктеп салу. Оң жақта: 1920×1080 креативтер дайындаңыз; панель әрбір пикселді көрсетеді.

Қате: музыканы немесе клиптерді лицензиясыз пайдалану. Оң жақ: пайдалану құқықтарын әр ойнату тізімімен файлда сақтаңыз.

Үш оператор экранның төленуі туралы не айтады

Мехикодағы ыңғайлы дүкендер желісі 2025 жылы өзінің флагмандық дүкеніне бір блокты орнатты. Алты айдан кейін экранда екі ақы төлейтін жарнама беруші – наубайхана мен телефон жөндеу шеберханасы пайда болды, ал дүкен менеджері автобус баспанасы постерінің үстіндегі орташа 40 минуттық сеансты бағалайды. Оның бір шағымы: дүкендегі әлсіз WiFi арқылы жаңа креативтерді жүктеп салу күтілгеннен ұзағырақ уақыт алды.

Түркияның Анталия қаласындағы қонақ үйлер тобы таңғы ас пен жағажайдағы тасымалдау үшін панельді пайдаланады. Қонақтар вестибюльден экранды көретіндіктен, екі дүңгіршектің толып кетуі аяқталды, бірақ саусақ іздері анық болған кезде үй шаруашылығы бізден тазалау жинағын сұрады.

Біріккен Араб Әмірліктерінің Абу-Даби қаласындағы муниципалды оператор күндізгі уақытта қалалық хабарландыруларды жүргізеді және кешкі сағат 10-нан кейін панельді өшіреді. Сегіз ай ішінде дисплей ақаулары жоқ; олардың жалғыз реніші - контент порталындағы бір күндік оқу қисығы.

Жиі қойылатын сұрақтар: тұрақты ток зарядтағыштарындағы жарнамалық экрандар

С: 32 дюймдік экран бейне жарнамаларды ойната ала ма?

Ж: Иә, 1920×1080 өлшеміне дейінгі MP4 клиптерге қолдау көрсетіледі. Әрбір файлды бірнеше минуттан аз ұстаңыз, осылайша цикл біркелкі ойнатылады.

С: Экран зарядтау қуатын азайта ма?

A: Жоқ. Дисплейдің өзінің қуат беруі бар және ешқашан көлік шығысынан су тартпайды.

С: Мазмұнды қашықтан жаңартуға бола ма?

Ж: Иә, сайтқа кірмей-ақ, бұлттық портал арқылы 4G, WiFi немесе Ethernet арқылы.

С: Зарядтау ақауы кезінде экранда не көрсетіледі?

A: Панель ақау туралы хабарламаны және станция күйін көрсете алады. Дабыл өшірілгеннен кейін қалыпты мазмұн автоматты түрде жалғасады, сондықтан драйверлер әрқашан құрылғының дұрыс күйін көреді.

С: Дисплей кепілдікпен қамтылған ба?

A: Иә, 2 жыл стандартты, қуат кезеңімен бірдей мерзім.

С: Біздің логотипіміз жүктеу экраны бола ала ма?

A: Иә. OEM бағдарламасы бойынша біз жеткізу алдында бренд кескініңізді жүктейміз.

С: Экран қанша қуат алады?

A: Жұмыс істеп тұрған бірнеше ондаған ватт, 60 кВт шығысының жанында шамалы. Түнде күту режимі оны әлі де төмендетеді.

С: CCS1 орнына CCS2 немесе GB/T тапсырыс бере аламыз ба?

A: Коннекторларды теңшеуге болады. Нарық қажет стандартқа тапсырыс беріңіз.
