Тұрғын және коммерциялық нысандарға арналған 22 кВт Slim Tower айнымалы ток электр зарядтағыш

Неліктен ашық хаттама кВт санынан маңыздырақ?

Жабық зарядтау жүйесіне үш жыл жұмсаған оператордан сұраңыз, ауырсыну көші-қон күні басталады. Аппараттық құрал жұмыс істеді; бағдарламалық құрал кетуден бас тартты. Дәл осы сөйлесуді болдырмау үшін ашық OCPP 1.6J бар.

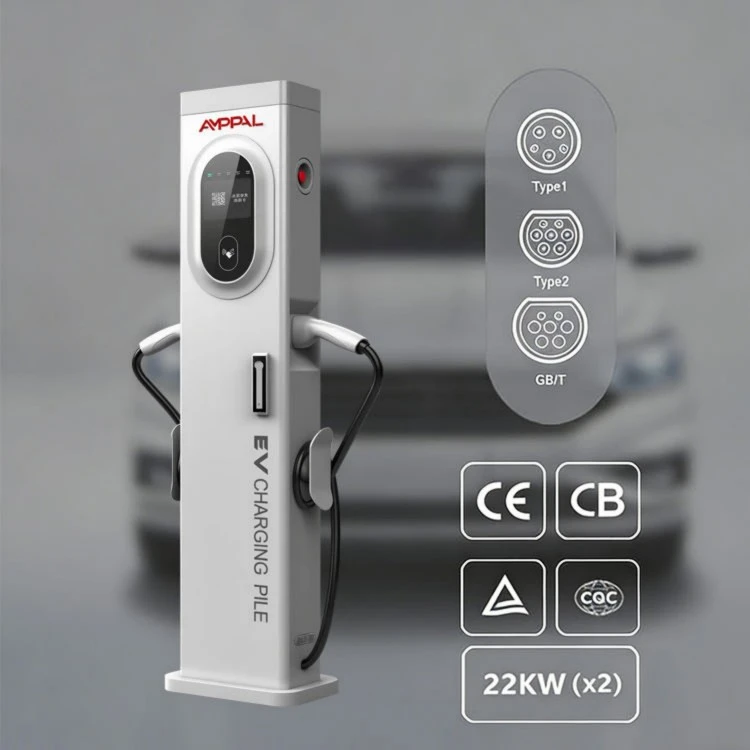

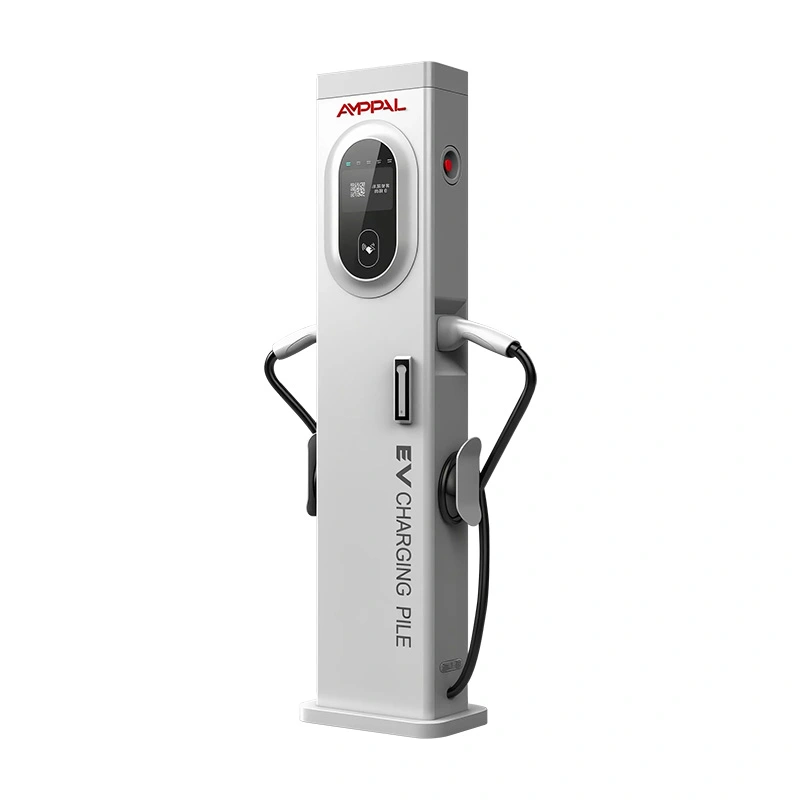

Тұрғын және коммерциялық нысандарға арналған AMPPAL 22 кВт жұқа мұнара AC EV зарядтағыш (AF-AC-022-Y-A-0-4-JA-P) 300 x 150 x 1405 мм сенсорлы экраны бар екі типті қару (16A+16A) арқылы 22 кВт қуат береді. Оның нақты дифференциаторы микробағдарламада орналасқан: әрбір транзакция, сеанс және күй оқиғасы стандартты OCPP 1.6J сөйлейді.

Бұл мұнара біздің бұлтқа, қолданбаға немесе кез келген сатушының порталына үйленбегенін білдіреді. Сіз оны бүгін таңдаған платформаға бағыттайсыз және үш жылдан кейін жақсырақ пайда болған кезде қайтадан.

Жабық жүйелер алдымен оңай сезінеді: қолданба жылтыратылған, орнату - QR коды. Шот кейінірек, шығыс алымдарында, қайта сатып алынған жабдықта немесе сіз басқармайтын серверде отырған деректерде келеді.

OCPP 1.6J талап етудің алты себебі

Жеткізушілерді құлыптау жоқ: платформа ақыларды көтерсе немесе желіден тыс болса, аппараттық құрал сіздікі болып қалады және жалғасады.

Роумингке дайын: агрегаторлар мен серіктес желілер сіздің бэк-офис сөйлейтін бірдей протоколды қабылдайды.

Тарифті бақылау сізде қалады: қосқыштың бағасын зауыттық қолданба арқылы емес, платформа арқылы орнатасыз.

Қашықтағы операциялар: іске қосу/тоқтату, резервтеу және микробағдарлама жаңартулары өлшеу деректерімен бірдей OCPP арнасын пайдаланады.

Тексерілетін жазбалар: әрбір кВт/сағ және транзакция идентификаторы бухгалтерлер мен реттеушілер оқи алатын стандартты форматта тіркеледі.

Болашаққа төзімділік: күн немесе смарт зарядтау кейінірек келгенде, OCPP негізіндегі энергияны басқару жүйелерінің көпшілігі осы мұнараның тікелей деректерін оқи алады.

Ашық тендер: егер сіздің компанияңыз төлем қызметін қайта тендерге жіберуі керек болса, ашық хаттамалық желіні тапсыру, бағалау және тексеру оңайырақ.

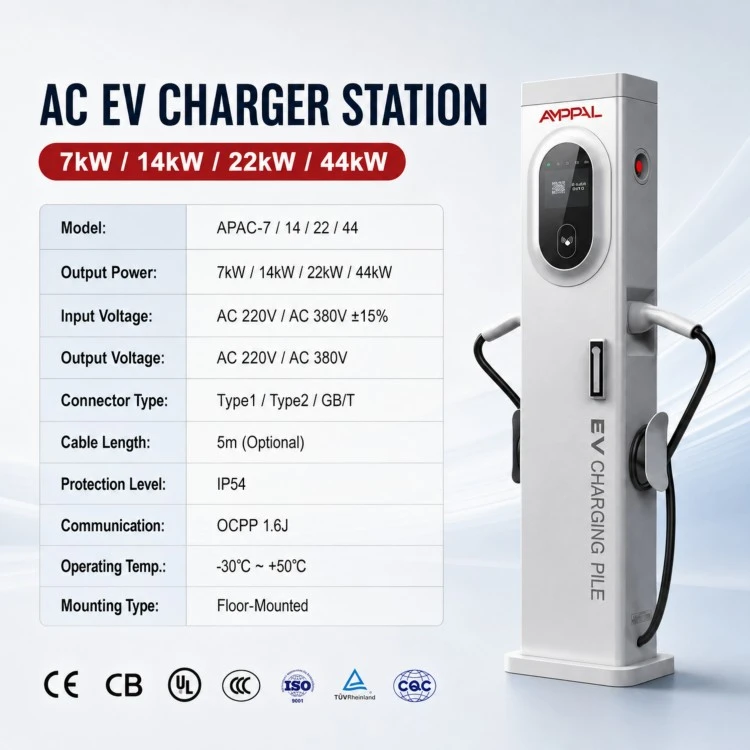

Техникалық сипаттамалар

Платформа еркіндігі нәтиже беретін сценарийлер

Екі немесе үш жылда бір рет өзінің бэк-офисіне тендер беретін және айырбастаудан аман қалған зарядтағыштарды қажет ететін CPO.

Екінші жүйені іске қосудың орнына бас компанияның бар OCPP серверіне қосылатын флоттар.

Бірнеше қолданбалармен роумингтегі қонақ үйлер мен сауда орталықтары бір оператордың қолданбасына байланысты емес.

Қазір орнатып, кейін төлем құқықтарын сататын жылжымайтын мүлікті әзірлеушілер; сатып алушы ашық жабдықты мұраға алады.

Техникалық сипаттамада ашық стандарттарды талап ететін үкімет көше ақысын төлейтін тендерлер.

Операторлар жаңа агрегаторды бүкіл желіні қоспас бұрын он мұнарада сынақтан өткізеді.

Станция кез келген платформамен қалай сөйлеседі

Мұнара екі сөйлесу арнасын ашық ұстайды: негізгі сілтеме ретінде Ethernet, сонымен қатар 4G және WiFi қосымша ретінде. Ол сіздің серверіңізге телефон соғады, сондықтан сізде портты қайта жіберу немесе тұрақты жалпыға ортақ IP қажет емес.

Автокөлік розеткаға қосылған кезде станция BootNotification жібереді, одан кейін күй мен транзакция сеанс іске қосылғанда жаңартылады. OCPP 1.6J зарядтау нүктесін басқаруды да, айнымалы ток зарядтау үшін транзакцияны да таза түрде өңдейді.

Тасымалдау - аппараттық құралды өзгерту емес, конфигурацияны өзгерту: станция мәзірін ашыңыз, жаңа сервер URL мекенжайын және тіркелгі деректерін енгізіңіз, қайта жүктеңіз. Біздің инженерлер сіздің IT қызметкеріңізді коммутатор арқылы бір сағаттың ішінде, әдетте қашықтан жүргізе алады.

Білуге ​​тұрарлық: мұнара қай сервермен сөйлесетініне қарамастан өзінің жергілікті өлшеуін және сеанс журналын сақтайды. Платформа бір түнде жоғалып кетсе де, сізде экспорттау үшін құрылғыда зарядтау тарихы сақталады.

Хаттамалық шағымды растайтын сертификаттар

Төмен кернеу және EMC директиваларына сәйкес CE әрбір өндірістік партияда қайта тексерілген.

OCPP 1.6J сәйкестігі қондырғылар желіден шықпас бұрын зертханамыздағы анықтамалық серверге қарсы тексеріледі.

Соңғы станцияда 100% жоғары диэлектрлік сынақ және жердің үздіксіздігін тексеру.

IEC 60068 -30°C-тан +70°C-қа дейінгі термиялық цикл және сынама алынған қондырғыларға 96 сағаттық тұз шашу.

48 сағаттық толық жүктелу күйі, ал байланыс сілтемесі үзілістерді және қайта қосылу әрекетін бақылайды.

ISO 9001:2015 сапа жүйесі бойынша RoHS/REACH сәйкес компоненттер; Зауытта сонымен қатар басқа өнім желілерінде CCC, TÜV, UL және CB сертификаттары бар.

Акт залының ішінде: өндірістің сегіз қадамы

Колонна қабығын CNC лазермен кесу, 0,1 мм төзімділік.

1400мм мұнара корпусын престеу тежегішімен бүктеу және тігісті дәнекерлеу.

FANUC роботы негізгі тақтайшаны және кабель бекітпелерінің кронштейндерін дәнекерлеу.

Құрастыру алдында үш сатылы бетті тазалау және өңдеу.

DIN-рельс жинағы: контакторлар, RCD және өлшеу модулі, спецификацияға айналдырылған.

Электроника ұясы: сенсорлық экран, байланыс тақтасы және жабдықталған қуат тақтасы.

Микробағдарламаның жыпылықтауы және OCPP сәйкестігі сынақ серверімізге қарсы жұмыс істейді; сынақ журналы сериялық нөмір бойынша сақталады.

Hi-pot, визуалды QC және орау; стандартты тапсырыстар 15-20 жұмыс күні ішінде жеткізіледі.

Платформаға дайын станцияны таңдау: үш тексеру

Біреуін тексеріңіз: сіздің қазіргі платформаңыз сіз үшін маңызды ма? Егер сіз өзіңізге ұнайтын меншікті қолданбасы бар бір сайтты іске қоссаңыз, жабық зарядтағыш арзанырақ және бұл мұнараның еркіндігі - сіз пайдаланбайтын ақша.

Екіншіні тексеріңіз: сіздің бэк-офисіңіз қандай протокол нұсқасын айтады? Бұл станция OCPP 1.6J жұмыс істейді, ол айнымалы токты зарядтау қажеттіліктерінің басым көпшілігін жабады; егер сіздің жол картаңыз ISO 15118 қосу және зарядтау сияқты OCPP 2.0 мүмкіндіктерін қажет етсе, дұрыс үлгі туралы кеңес беруіміз үшін тапсырыс бермес бұрын бізге айтыңыз.

Үшіншіні тексеріңіз: роуминг қатынасын кім ұстайды? Агрегатор сеанстарыңызды бағыттайтын болса, алдымен олардан OCPP серверінің мәліметтерін сұраңыз; көпшілігі 1,6Дж соңғы нүктелерді қабылдайды және мұнара бір күн ішінде олардың желісіне қосыла алады.

Тағы бір нақты ескерту: ашық хаттама сізді нашар сымдардан емес, құлыптан қорғайды. 22 кВт мұнара әлі де дұрыс 380VAC үш фазалы беруді, дұрыс өлшемді ажыратқышты және жерге тұйықталған қондырғыны қажет етеді; ешбір микробағдарлама бос бейтарапты түзете алмайды.

Неліктен операторлар ашық желілерге арналған AMPPAL мұнарасын сатып алады?

Протоколдың адалдығы: OCPP 1.6J сәйкестігі біздің зертханада әр топтамада тексеріледі және біз сынақ журналын бөлісеміз.

Аппараттық жабдықтың бос орны: бір 380VAC берілісіндегі екі 16А розетка, 5 дюймдік экран, IP54, -20°C және +50°C жұмыс ауқымы.

Шарттары: MOQ стандартты үлгілерде 1 бірлік, жеткізу уақыты 15-20 жұмыс күні, 2 жыл кепілдік.

Жаһандық ауқым: 40-тан астам елге экспорт, CE құжаттамасы, DHL/FedEx арқылы қосалқы бөлшектер.

OEM/ODM тереңдігі: біз 2014 жылдан бері Таяу Шығыс, Еуропа және Оңтүстік-Шығыс Азиядағы брендтер үшін айнымалы ток және тұрақты ток желілерін салдық.

Құжаттарды орау, тиеу және экспорттау

Контейнерге тапсырыс беріңіз, сонда сіз әрқашан бірдей адал орауыш аласыз: 5 қабатты картонға бір мұнара, көбік бұрыштық блоктар, якорь жинағы және ішіндегі бездер, бір қорапқа шамамен 45 кг брутто.

Төрт картоннан жиек қорғағыштары мен қысқыш орамасы бар паллетке; 40 футтық контейнер шамамен 60 мұнараны паллеттелген немесе 80 еденге дейін жүктейді, сондықтан бір бірлікке жүк сіздің баға ұсынысыңыз үшін болжамды болып қалады.

We quote FOB Ningbo or Shanghai (EXW available) and hand over the commercial invoice, packing list, bill of lading, certificate of origin, and CE declaration of conformity with each shipment.

Аралас контейнерлер қабылданады: мұнаралар қабырғаға орнатылған айнымалы ток қондырғыларымен кеңістікті бөліседі.

Платформаны көшіру айналасында құрылған қолдау

Өндірістік ақауларға 2 жылдық кепілдік, жөнелтілген күннен бастап есептеледі.

24 сағаттық техникалық жауап; Біздің инженерлер төрт уақыт белдеуіндегі клиенттерге арналған платформа көшіру қоңырауларына қосылды.

Жалпы заттар үшін 2 жұмыс күні ішінде DHL/FedEx арқылы қосалқы бөлшектер.

Фото және сериялық RMA: сіз ештеңені қайтармас бұрын ауыстыруды немесе жөндеуді растаймыз.

Тегін құжаттама жинағы: OCPP қосылым нұсқаулығы, үлгі сервер конфигурациясы және АТ тобына арналған сынақтың соңғы нүктесі.

Микробағдарлама шығарылымы ескертпелері қай OCPP хабарларының өзгергенін көрсетеді, осылайша платформа тобы шығарылым алдында сынай алады.

Көшіру және операция: дұрыс және дұрыс емес

Қате: сеанс орындалып жатқанда сервер URL мекенжайын өзгерту. Оң жақ: қосқыш жұмыс істемей тұрғанда көшіріңіз және коммутатордан кейін мұнараны қайта жүктеңіз.

Қате: жалпыға ортақ желі үшін WiFi ғана жеткілікті деп есептейміз. Оң жақта: негізгі сілтемені Ethernet арқылы өткізіп, 4G-ні резерв ретінде сақтаңыз.

Қате: станция мәзірінде әдепкі тіркелгі деректерін қалдыру. Оң жақта: бірінші күні күшті құпия сөзді орнатыңыз; OCPP қосылымы құрылғының тіркелгі деректері сияқты қауіпсіз.

Қате: бір платформаны сынау және қалғандары бірдей әрекет етеді. Оң жақта: флотты ауыстырмас бұрын бір мұнарасы бар жаңа серверде 24 сағаттық сынақ нұсқасын іске қосыңыз.

Қате: сағатты синхрондауды елемеу. Оң жақта: NTP қосулы күйде қалдырыңыз, себебі қиғаш уақыт белгілері бар транзакция журналдары кейінірек есеп айырысу дауларын тудырады.

Қате: микробағдарлама жаңартуларын қосымша ретінде қарастыру. Оң жақта: жұмыс істемейтін қосқыштардағы жаңартуларды жоспарлаңыз, себебі түзетулер көбінесе шеткі істер өріс операторларының есебіне дәл бағытталған.

Операторлар өз сөзімен

Хорватиядағы зарядтау нүктесінің операторы бір демалыста 30 мұнараны бір платформадан екіншісіне ауыстырды. Олардың техникалық жетекшісі коммутатор бір бірлікке URL өзгерту екенін айтты, ал жалғыз кешігу олардың жеке DNS болды. Олар енді келісімшартты ұзарту алдында жаңа агрегаторды бес мұнарада сынап көреді.

Малайзиялық логистикалық фирма екінші бэк-офисті басқарудың орнына мұнараларды топтың бар OCPP серверіне байланыстырды. Олардың АТ менеджерінің шағымы: 5 дюймдік экран тек ағылшын тілін көрсетеді, сондықтан драйверлер кейде малай тілінде нұсқаулар алу үшін мобильді қолданбаны қажет етеді.

Түрік операторы, біз 2022 жылдан бері қамтамасыз етіп келе жатқан серіктестіктің бір бөлігі, Ыстамбұлдағы жол жиегіндегі зарядтау үшін мұнараларды пайдаланады. 4G қалпына келтіру оларды жергілікті талшықтарды кесу кезінде екі рет сақтап қалды; сеанстар есепшотты дұрыс жүргізді, себебі станция жазбаларды кезекке қойып, сілтеме қайтарылған кезде оларды жүктеп салды.

Бұл есептерде қайталанатын нәрсе: хаттаманы өзгертуге ешкім бюджет бермейді, ал одан тыныш өмір сүретін мұнаралар ешкімге тиіспеуі керек.

Платформа еркіндігі туралы операторлар қоятын сұрақтар

С: Мұнара кез келген OCPP 1.6J платформасымен жұмыс істей ме?

A: 1,6J айнымалы ток зарядтау профилін жүзеге асыратын кез келген платформа; біз тексерілген серверлердің қысқаша тізімін сақтаймыз және сұрау бойынша сіздікі қосамыз.

С: Бір сервер қосылымында екі мұнараны іске қосуға болады ма?

Ж: Иә, әрбір мұнара өзінің жеке куәлігімен өзінің заряд нүктесі ретінде тіркеледі.

С: Платформа зарядталғанда офлайн режиміне қосылса не болады?

A: Сеанс жалғасады және жазба жергілікті кезекке қойылады, содан кейін сілтеме қайтарылған кезде жүктеледі.

С: 22 кВт мұнара әлі де жұқа 150 мм баған бола ма?

Ж: Иә, 300 x 150 x 1400 мм корпус 14 кВт және 44 кВт мұнараларымыз сияқты.

С: Микробағдарлама жаңартулары үшін ақы аласыз ба?

A: Жоқ, микробағдарлама кепілдік мерзімі ішінде тегін және OCPP арнасы арқылы немесе жергілікті файл ретінде жеткізіледі.

С: Мұнараны өз атыммен брендтей аламын ба?

Ж: Иә, логотип, іске қосу экраны және орау OEM келісіміне сәйкес реттеледі.

С: Бұл мұнарада бір көлік қаншалықты жылдам зарядталады?

A: Әрбір розетка фазаға 16А дейін, 380 В үш фазалы бойынша шамамен 11 кВт береді; 22 кВт қуат тақтайшасы екі зеңбіректің жиынтығы болып табылады.

С: Мен қандай қосалқы бөлшектерді сақтауым керек?

A: Сенсорлық экран, байланыс тақтасы және кабельдік түйіспелердің жинағы дала жөндеулерінің көпшілігін қамтиды; біз 20 мұнараға бір жинақты ұсынамыз.
