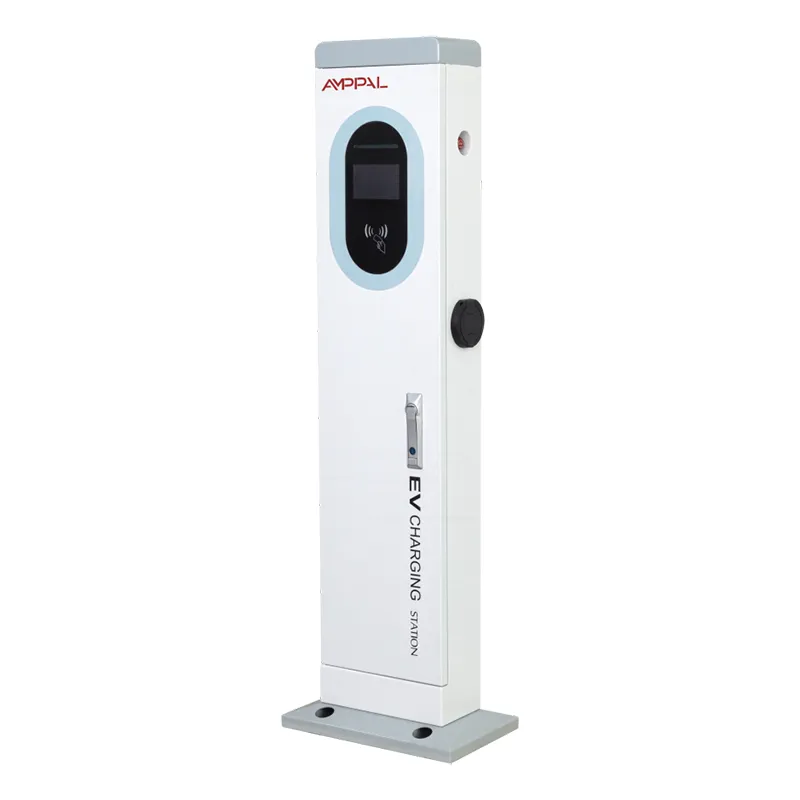

Тұрғындарға арналған 7 кВт тұғырлы айнымалы ток электр зарядтау станциясының мұнарасы

Қабырға опция болмаған кезде

Ашық тұрақтардың қабырғасы сирек қажет жерде болады. Бұл олқылық дәл осы өнім үшін жасалған. AF-AC-7kW - бұл өздігінен тұратын зарядтау мұнарасы: бір 7 кВт айнымалы ток зарядтау нүктесі бар 410 x 240 x 1400 мм болат баған, 5 дюймдік түрлі-түсті сенсорлық экран және бір жабық корпустағы төлем және желілік жабдық.

Орнату - бұл құрылыс жобасы емес, іргетас құю. Негізгі пластинаны анкерлік жинақ пен бұрғылау үлгісімен бетон төсеміне бекітіңіз, мұнараны 220VAC +/-20% беріңіз, Ethernet желісіне қосыңыз немесе 4G SIM картасын салыңыз. Бұрғылауға арналған қасбет, дауласу үшін үй иесінің қабырғасы жоқ - тек топыраққа бетон құюға рұқсат етіледі.

Автотұрағы бар қонақ үйлер, жер үсті сауда орталықтары немесе көше бойындағы шығанақтарды қосатын муниципалитеттер үшін бұл еркіндік көбінесе осы тоқсанда немесе келесі жылы зарядталатынын шешеді. Қабырғалық қораптар зарядтау мәселесін шешеді. Мұнаралар алдымен сайт мәселесін шешеді.

Неліктен сатып алушылар қабырға қорапшасының үстіндегі тіректерді таңдайды?

Сайт еркіндігі - мұнараны қабырғаның орнына, орта қатарға, шеткі шығанаққа немесе ағаштардың арасына, көліктер тұрған жерге орналастырыңыз.

Тұратын биіктіктегі эргономика – 1400 мм-де экран табиғи көз деңгейінде орналасады, сондықтан жүргізушілер майыстырмай немесе қисайып қалмай түртіп, төлейді және розеткадан ажыратады.

Кабельді өңдеу оңай - мылтық белдік биіктігінде қапшықта ілулі тұрады, бұл төмен қабырғадағы розеткаға қарағанда ескі жүргізушілер мен жеткізу курьерлері үшін айтарлықтай ыңғайлы.

Бір мөрленген қоршау - барлық электроника IP54 мұнара корпусының ішінде тұрады, сондықтан әдеттегі сайттарда бөлек тарату қорабы қажет емес.

Лот арқылы көрінеді - мұнара 50 метрден зарядталып жатқанын көрсетеді; қабырғадағы қорап тұраққа қойылған фургондардың артында жоғалып кетеді және сізге келушілерге шығын әкеледі.

Сізбен бірге өсетін із - осы сериядағы әрбір мұнара бірдей 410 x 240 негізін бөліседі, сондықтан кейінірек қос мылтық үлгісіне көшу сол алаңды қайта пайдалана алады.

Техникалық сипаттамалар

Өзін-өзі ұстайтын полюс қай жерде

Шығанақтардың жанында ғимараттың қасбеті жоқ ашық қонақ үй мен курорттық автотұрақтар.

Жақын маңдағы ғимараттарды бұрғылауға рұқсат етілмеген муниципалды көшелер мен қоғамдық алаңдар.

Жалға алынған жердегі жұмыс орнының автотұрақтары - жалға алушы қабырғаларға қол тигізе алмайды, бірақ ол төсемді құйып алады.

Ғимараттан алыс жерде шашыраңқы шығанақтары бар мейрамхана мен бөлшек сауда алаңдары.

Ғимарат аяқталмай тұрып зарядтау іске қосылуы керек жаңадан салынған алаңшалар.

Мұнара сайтта қалай жұмыс істейді

Қуат сіздің 220VAC +/-20% қуатыңыздан мұнараға, басқару блогы арқылы, мылтықтан 7 кВт-қа дейінгі бір көлікке түседі - орташа өлшемді EV үшін сағатына шамамен 45 км қашықтық және кез келген еуропалық жеңіл автокөлік үшін толық түнгі заряд.

Мұнара оператордың серверіне Ethernet, 4G немесе WiFi арқылы OCPP 1.6 немесе 2.0 арқылы есеп береді. 5 дюймдік экран драйверді қосу, аутентификация, зарядтау және түбіртек арқылы жүреді; сеанс деректері бұлтқа нақты уақытта жетеді.

Қызмет негізінен қашықтан. Сеанс сәтсіз болғанда, сервер оны журналға жазады және сайтқа кіру қажет пе деген шешім қабылдамас бұрын желі арқылы мұнараның диагностикасын оқимыз.

CE белгісі іс жүзінде не алды

ЕО Төмен кернеу және EMC директивалары бойынша CE белгісі, импорттаушылар мен кедендік ресімдеу үшін файлда сақталған сынақ құжаттамасы бар.

IP54 біздің зертханада және үшінші тарап сынақ үйінде тексерілген - шаңнан қорғалған және барлық жағынан шашыраудан қорғалған.

Жағалаудағы автотұрақтарға арналған өлшемді ұнтақпен қапталған қоршауда 96 сағаттық тұзды спрей сынағы.

Дизайн қатып қалғанға дейін -20C және +50C номиналды диапазонында толық функционалдық сынақ.

Кездейсоқ үлгі емес, орау алдында әрбір өндіріс бірлігі жүктеме сынағы, сонымен қатар төлем терминалы және желілік қол алысу сынағын өткізеді.

CE – базалық көрсеткіш; Зауытта басқа экспорттық бағдарламалар үшін CCC, TUV, UL және CB белгілері бар.

Орамнан мұнараға дейін: біздің зауыттағы сегіз қадам

Болат қаңылтыр 410 x 240 профиліне лазермен кесілген және CNC арқылы тесілген.

TRUMPF тежегіштері бағананы бүктейді, ал FANUC роботтары тігістерді дәнекерлейді.

Дене ұнтақпен қапталған; әрбір партиядан алынған үлгілер тұзды шашыратқышпен сынауға өтеді.

Айнымалы ток құрастыру желісі басқару модуліне, контакторға, 5 дюймдік экранға және зарядтау пистолетіне сәйкес келеді.

Тығыздау IP54 талаптарына, соның ішінде кабель кірістері мен экранның жиегіне сәйкес тексеріледі.

Әрбір мұнара резистивті жүктемемен функционалдық сынақтан, содан кейін төлем және желілік сынақтан өтеді.

QC сериялық нөмірге, сынақ есебіне және CE құжаттарына қол қояды және құрылғы жөнелтуге тапсырыс береді.

Стандартты жеткізу уақыты тапсырыс расталғаннан кейін 15-20 жұмыс күні; шұғыл тапсырыстар келісім бойынша жылдам жолаққа түседі.

Полюс немесе қабырға қорабы? Адал салыстыру

Егер берік қабырға көліктер тұрған жерде тұрса, қабырға қорабын сатып алыңыз. Оның құны аз - іргетасы жоқ, болат аз, тез орнату - және біз оларды да сатамыз. Әдеттен емес, фактілерді таңдаңыз.

Мұнараның қосымша құны үш нәрсені сатып алады: мұрагердің орнына орынды таңдау құқығы, биіктіктегі эргономика тізеге дейінгі розеткаға сәйкес келмейді және жүк тиеу орнының қабырғасына бекітілген қорапқа қарағанда көп трафикке жақсы төтеп беретін герметикалық корпус.

Мұны кім сатып алмауы керек: бетон құя алмайтын жалға алушылар, бірнеше апта бойы зарядтауды қажет ететін сайттар немесе қарапайым розеткадан бір түнде жалғыз көлігі айыппұл төлейтін сатып алушылар. Олар үшін мұнара болат, оларға қажет емес.

AMPPAL сатушы жасай алмайтын нәрсені әкеледі

2014 жылы негізі қаланған Қытайдың электрлік астанасы Юэцин қаласындағы Zhejiang Anfu New Energy Technology Co., Ltd компаниясының зауыты.

260+ қызметкері және айнымалы ток пен тұрақты токтың бөлек құрастыру желілері бар ұлттық шағын алып кәсіпорын.

2024 жылға дейін жеткізілген 1 000 000 астам бірлік БАӘ мен Германиядан Малайзия мен Мексикаға 40-тан астам елге экспортталды.

FANUC және TRUMPF автоматтандырылған желілері, сонымен қатар үйдегі CNC тесу, майыстыру және лазерлік кесу.

OEM және ODM сәлемдесу - жоба бойынша талқыланатын MOQ бар реттелетін түстер, логотиптер, төлем бренді және орау.

Қаптама, контейнер және сауда шарттары

Әрбір мұнара биіктігі 1400 мм болатын тік ағаш жәшікте жеткізіледі, экран мен жақтау айналасында ішкі бекіткіштері бар. Анкерлік болттар, бұрғылау үлгісі және монтаждау жабдықтары бір жәшіктің ішінде жүреді, сондықтан екінші жөнелтілім орнында ештеңе күтпейді.

Ұзындығы 1400 мм қабырғалық қораптармен салыстырғанда контейнерді жоспарлауды өзгертеді: жәшіктер тегіс және қабаттасып жатады, ал 20 фут контейнер әдетте жәшік өлшемдеріне байланысты 60-80 мұнараны алады; біз жәшікке жүктің бағасын береміз.

Біз FOB Ningbo немесе Shanghai стандартын келтіреміз, сұраныс бойынша EXW және CIF қол жетімді. Құжаттарға коммерциялық шот-фактура, орау парағы, жүкқұжат және CE сертификатының көшірмесі кіреді.

Жеткізуден кейінгі кепілдік және қолдау

Мұнараға, экранға және төлем модуліне 2 жылдық кепілдік, материалдар мен өңдеудегі ақауларды жабады.

Қосалқы бөлшектер - экрандар, қарулар, басқару қалқандары - қоймада сақталады және сұраныс бойынша жөнелтіледі.

4G немесе Ethernet арқылы қашықтан диагностикалау; бағдарламалық құрал мен конфигурация ақауларының көпшілігі сайтқа бармай-ақ түзетіледі.

Техникалық қызмет көрсету бойынша кеңес: мылтық пен қапшықты тоқсан сайын тексеріп тұрыңыз және анкерлік болттарды жылына бір рет қайта бұраңыз.

Толық құжаттама - пайдаланушы нұсқаулығы, орнату сызбасы және OCPP орнату нұсқаулығы - әрбір құрылғымен бірге жеткізіледі.

Біз қайталайтын бес орнату қатесі

Дұрыс емес: негізді тікелей асфальтқа бекітіңіз. Оң жақта: берілген үлгіні пайдаланып бетон төсенішін құйып, мұнараны жүктемес бұрын оның толық қатып қалуын күтіңіз.

Дұрыс емес: сеанстар арасында мылтықты жерде қалдырыңыз. Оң жақта: оны қапшыққа әр уақытта қайтарыңыз - қосқыш бірінші киетін бөлік болып табылады.

Қате: қашықтағы лотта тек WiFi желісіне сеніңіз. Оң жақта: кеңсе маршрутизаторы түсіп кеткенде төлемдер жұмыс істей беруі үшін 4G SIM картасын салыңыз.

Қате: мұнараны кері жүк көлігі жететін жерге қойыңыз. Оң жақ: оны шығанақтың ең шетіне қойыңыз немесе тіреуішті қосыңыз.

Қате: жыл сайынғы айналу моментін тексеруді ұмытыңыз. Оң жақта: анкерлік болттарды әр 12 ай сайын қайта қатайтыңыз және су белгілерін көрсеңіз, негізгі тақтаны қайта жабыңыз.

Бір жылдан кейін сайт операторлары не дейді

Сплиттегі (Хорватия) қонақүй иесі 2024 жылдың көктемінде өзінің ашық ауласына үш мұнара орналастырды. Ол оларды таңдады, себебі ғимараттың шығанақтардың жанында пайдалануға жарамды қасбеті жоқ. Оның шағымы - түскі уақытта экранның жарқырауы - жылтырға қарсы фильм оны шешті - бірақ ол екі жазда қонақтарды ауыр пайдаланған кезде аппараттық ақаулар туралы хабарлайды.

Куала-Лумпурдағы дистрибьютор бөлшек сауда тобының жер үсті лоттарына он бірлікті сатты. Монтажшы бұрғылау үлгісін жоғары бағалады - оның бригадасы әрбір іргетасты таңертең аяқтады. Кішкентай түйсік: ұзын шығанақтың соңындағы кейбір жол талғамайтын көліктер үшін мылтық кабелі қысқа өтеді.

БАӘ-дегі муниципалитет көше бойындағы алаңдарда он екі мұнараны басқарады. 14 айдан кейін техникалық қызмет көрсету журналы сенсорлық экранды бір ауыстыруды көрсетеді, басқа ештеңе жоқ. Олар әлі де әр жаңбырлы маусымда негізгі тақтаны қайтадан мөрлейді, олар бәрібір формальдылықты ұстанады.

Мұнараны бірінші рет сатып алушылар қоятын сұрақтар

С: Бұл мұнара әрбір EV-ді зарядтайды ма?

A: Еуропада 2 типті розеткамен сатылатын әрбір EV одан зарядталады; автомобильдің борттық зарядтау құрылғысы мұнараның 7 кВт төбесіне дейін дәл жылдамдықты анықтайды.

С: Оған қандай негіз қажет?

A: Біз қондырғымен бірге жеткізетін бұрғылау үлгісіне құйылған бетон төсемі; типтік төсемдер шамамен 500 x 500 мм, ал анкерлік болттар жәшікте келеді.

С: Қабырғаға арналған қорап арзанырақ па?

Ж: Иә, жақсы қабырға бар жерде сатып алу және орнату шамамен 20-30% арзан - мұнараның бағасы бағана, іргетас жинағы және орынды таңдау еркіндігі үшін төлейді.

С: Экран тікелей күн сәулесіне төтеп бере ала ма?

A: Күндізгі жарықта оқуға болады, бірақ біз еститін шағымның бірі - күндізгі жарқырау; жылтырға қарсы пленка - арзан жөндеу.

С: Сыртқы пайдалану үшін IP54 жеткілікті ме?

Ж: Иә, жаңбыр мен шашырау үшін - IP54 шаң мен су шашырауын блоктайды. Толығымен су астында қалған сайттар жоғарырақ рейтингті қажет етеді, бұл көлік тұрағы дерлік қажет емес.

С: CE белгісін қай елдер қабылдайды?

A: ЕО және ЕЭА елдерінің барлығы, сонымен қатар CE кіру сертификаты ретінде қабылдайтын көптеген басқа елдер; Зауытта басқа нарықтар үшін CCC, TUV, UL және CB бар.

С: Бұл 7 кВт мұнараны кейінірек жаңарта аламын ба?

A: 410 x 240 базасы сериялар бойынша ортақ, сондықтан сайт бір алаңдағы қос мылтық мұнарасына ауыса алады - 7 кВт құрылғының өзі өрісте жаңартылмайды.

С: Тапсырыс жеткізуден қанша уақыт алады?

A: Стандартты түрде 15-20 жұмыс күні, Нинбо немесе Шанхайдан жеткізілім, CE сертификатымен бірге толық құжаттар пакеті.
