Коммерциялық тұрақтарға арналған 14 кВт қос портты айнымалы ток электр зарядтау мұнарасы

Бір негіздегі екі зарядтау нүктесі

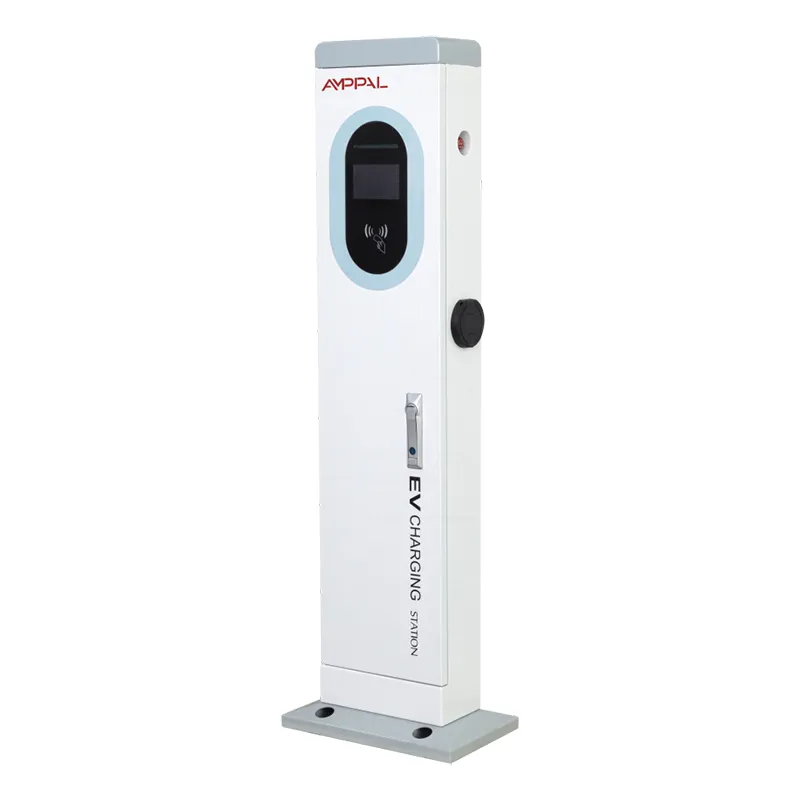

Екі тұрақ бір зарядтау бағанын бөлісе алады - бұл жалғыз шешім - бұл өнімнің бүкіл тарихы. AF-AC-14kW - бұл екі 7 кВт айнымалы ток пистолеті, бір 5 дюймдік түрлі-түсті сенсорлық экраны, бір төлем терминалы жинағы және екі жаққа қызмет көрсететін бір желілік модулі бар 410 x 240 x 1400 мм мұнара.

Қайталанатын бөліктерді шегеріп, бір жеке бағанға конденсацияланған екі қабырға қорапшасы ретінде елестетіп көріңіз. Бір іргетас, бір қоршау, бір IP54 корпусы, бір 220VAC +/-20% беру - және әрқайсысы 7 кВт бір уақытта зарядталатын екі көлік.

Сайт иелері үшін бір шығанақ құнын есептейтін мұнара электрондық кестені өзгертетін жер. Екінші шығанақ біріншісі сияқты қымбатқа түседі. Екі шығанақ, бір техникалық қызмет көрсету шарты, бір құжаттар жинағы – сандар екі еселенуді тоқтатады.

Бір Bay құны дәлелі

Екі орнына бір іргетас - бір бетон төсемі мен якорь жинағы екі шығанақты да қамтиды.

Бір желілік модуль, бір SIM, бір экран - екі бөлек зарядтағышта қайталанатын бөліктер осында ортақ пайдаланылады.

Бір рет орнатуға бару - бір бригада мен бір кабель бағанға өтеді, бұл екі блоктың жұмысының жартысына жуығы.

Тұтынушылардың бюджет парақтарында бір шығанақтың жалпы орнатылған құны әдетте екі бөлек 7 кВт зарядтағыштың 25-35% төмен болады.

Бір OCPP кіру нүктесі - екі ұя серверде бір құрылғы ретінде пайда болады, сондықтан іске қосу және күнделікті бақылау аз уақыт алады.

Стандартталған қосалқы бөлшектер - бірдей экрандар, қарулар және басқару тақталары біздің мұнаралар сериясында қолданылады, сондықтан бір қосалқы жинақ бірнеше сайтты қамтиды.

Техникалық сипаттамалар

Қос мылтық мұнарасы үшін ең жақсы сайттар

Қонақ үйлер мен курорттық лоттар, мұнда екі қонақ бөлмесі әдетте шығу уақытында бірге толтырылады.

Кіреберістің жанында жұптасқан шеттері бар сауда орталығының беткі лоттары.

Жұмыс орнындағы көлік тұрақтары, екі көлік бір кесте бойынша келіп, кететін қызметкерлерге арналған орындарды біріктіреді.

Шұңқырдың ені тығыз және екі бөлек бағаналар қатарды толтыратын муниципалды лоттар.

Пәтер мен кондоминиум алаңдары екі арнайы тұрғын үйге қызмет көрсетеді.

Екі мылтық бір мұнараны қалай бөліседі

Екі қару да бір басқару блогы арқылы бірдей 220VAC +/-20% қоректендіреді. Екі көлік бірден қосылса, әрбір мылтық 7 кВт-қа дейін қуат береді - біріктірілген 14 кВт. Тек бір машина розеткаға қосылғанда, ол әлі де 7 кВт-қа дейін жетеді; бұл мұнара қуатты бір мылтыққа шоғырландырмайды, және біз басқаша көрінбейміз.

5 дюймдік экран екі сеансты да көрсетеді, сондықтан әр ұяшық өзінің зарядтау күйін, төлем ағынын және түбіртегін алады. Екі мылтық бір құрылғыда болғандықтан, карта немесе APP арқылы төлейтін жүргізуші оның қай ұяда екенін білуі қажет емес - сеанс ол қосқан мылтықтан кейін жүреді.

Екі ұяшық серверге бір OCPP 1.6 немесе 2.0 қосылымы арқылы есеп береді. Бұл бір құрылғыға кіруді, бір микробағдарламаны жаңартуды және екі тұрақ орны үшін бір қашықтан диагностика сеансын білдіреді. Екі ондаған мұнарасы бар менеджер бақылау тақтасында қырық сегіз емес, екі ондаған құрылғыны көреді.

CE белгісі қосылғанға дейін сапа қақпалары

Мұнара Төмен кернеу және EMC директиваларына қарсы CE белгісімен белгіленеді, файл үлгі сериясына сәйкес сақталады.

IP54 зертханалық және үшінші тарап сынағы арқылы расталған - шаң өткізбейтін және шашырамайтын, мөрленген кабель кірістері бар.

Ұнтақты жабынға 96 сағаттық тұзды спрей сынағы, біздің жағалаудағы экспорттық бағдарламамыз үшін стандартты.

Қос мылтық жүктемесін сынау - 14 кВт біріктірілген әрекетті дәлелдеу үшін екі шығыс бір уақытта толық номиналды қуатта жұмыс істейді.

Температураны -20C пен +50C аралығында сынау, оның ішінде суық іске қосу кезінде экранды оқу мүмкіндігі.

Өзінің сериялық нөмірі бар сынақ есебінсіз мұнара кемелері болмайды. Зауыт деңгейіндегі сертификаттау CCC, TUV, UL және CB қамтиды.

Қос мылтық мұнарасы қалай салынған

410 x 240 баған профилі лазермен кесілген және сатып алынғаннан гөрі өз сызықтарымызда тесілген.

TRUMPF прес тежегіштері бағананы құрайды; FANUC роботтары тігістерді дәнекерлейді.

Ұнтақ жабыны қолданылады, топтама үлгілері тұзды шашыратқышпен сынауға жіберіледі.

Айнымалы ток желісі басқару блогына, контакторға, экранға және екі мылтыққа қабымен сәйкес келеді.

IP54 герметизациясы кабель кірістерінде және экран жақтауында тексеріледі.

Әрбір мұнара екі зеңбіректі бір уақытта жүктеу сынағы, сонымен қатар төлем және желілік сынақтар өткізеді.

QC сериялық нөмірді, сынақ нәтижелерін және CE құжаттарын жазады, содан кейін кітаптарды жөнелтеді.

Стандартты жеткізу уақыты 15-20 жұмыс күні; контейнерлік тапсырыстар өндіріс басталғанға дейін расталады.

Бір қос мылтық мұнарасы немесе екі жалғыз зарядтағыш?

Екі бөлек 7 кВт зарядтағыш бір жағдайда жеңеді: екі ұя бір-бірінен алшақ орналасқанда, мысалы, лоттың қарама-қарсы ұштары, кабельді ортақ бағанға апару екінші блоктың қоршауынан қымбатқа түседі.

Басқа жерде мұнара ақша мен техникалық қызмет көрсетуде ұтады. Екі зарядтағыш екі негізді, екі экранды, екі желі модулін, екі SIM картасын және екі орнату сапарын білдіреді. Бір мұнара мұның барлығын әрқайсысының біреуімен ауыстырады, сондықтан бір шығанақ үшін орнату құны әдетте төрттен үштен біріне төмендейді. Біздің бірнеше дистрибьюторларымыз екі шығанақ іргелес болған кезде әдепкі бойынша қос мылтық мұнараларына сілтеме жасайтындай үнемдеу жеткілікті.

Оны кім сатып алмауы керек: бүгінде бір шығанақ бар және екінші шығанақ жоспарланбаған учаскелер - 7 кВт бір мылтық мұнарасы арзанырақ; немесе екі зарядтау орны физикалық түрде бірнеше метрден астам қашықтықта тұруы керек лоттар. Екі шығанақ қатар отырғанда мұнараны сатып алыңыз және сол қалпында қалады.

Неліктен импорттаушылар екінші контейнерге тапсырыс береді?

Юэцин қаласындағы Zhejiang Anfu New Energy Technology Co., Ltd компаниясының зауыттық бағасы - 2014 жылы құрылған, ұлттық шағын алып кәсіпорын.

Екі шығанақты қамтитын бір SKU, бұл импорттаушының қорын және орнатушының оқуын жеңілдетеді.

Сертификаттау файлдары (CE плюс CCC, TUV, UL және CB) жергілікті билік органдары мен коммуналдық қызметтерге беруге дайын.

Малайзиядағы, Түркиядағы және Парсы шығанағындағы дистрибьюторлардың қайталама тапсырыстарымен 2024 жылға қарай 40-тан астам елге жеткізілетін 1 000 000+ бірлік.

OEM және ODM опциялары - жоба бойынша талқыланатын MOQ бар реттелетін түс, логотип және төлем бренді.

1,4 метрлік мұнараны зақымдаусыз жеткізу

Қорап тік, экранның беті мен екі қапшықтың айналасына бекітілген бекіткіштері бар. Анкерлік болттар, бұрғылау үлгісі және монтаждық жабдық бір жәшікте жүреді, сондықтан орнатушы бірінші күні барлығына ие болады.

1400 мм жәшік ұзындығы контейнерді жоспарлаудың негізгі көрсеткіші болып табылады - жәшіктер тегіс және қабаттасып жатады, ал 20 фут контейнер жәшік өлшемдеріне байланысты шамамен 60-80 мұнараны тасымалдайды. Біздің жеткізу үстеліміз тапсырыс бергенге дейін нақты санды растайды.

Біз әдепкі бойынша FOB Ningbo немесе Шанхайға сілтеме жасаймыз; EXW және CIF қол жетімді. Іс-қағаздар шот-фактураны, орау парағын, жүкқұжатты және CE сертификатының көшірмесін қамтиды - 15-20 жұмыс күні ішінде дайындалады.

Қызмет көрсету шарттары Сатып алушылар білуі керек

Мылтықтарды, экранды және төлем модулін қамтитын 2 жылдық кепілдік.

Жылдам жөнелту үшін жинақталған қосалқы мылтық жинақтары мен экрандар - ең көп таралған екі тозу элементі.

4G немесе Ethernet арқылы қашықтан диагностикалау, микробағдарлама жаңартулары сервер арқылы жеткізіледі.

Сайт қызметкерлеріне кеңес: апта сайын экранды құрғақ шүберекпен сүртіңіз және екі қапшықта кабельдің бұралғанын тексеріңіз.

Пайдаланушы нұсқаулығы, орнату сызбасы және OCPP орнату нұсқаулығы әрбір құрылғымен бірге жеткізіледі.

Жақсы мұнараны бұзатын орнату қателері

Қате: жеткізу кабелін құбырсыз көму және оның аман қалуына үміттену. Оң жақта: кабельді құбырдағы баған негізіне, болашақта қайта тоқтату үшін қызмет көрсету ілмегімен өткізіңіз.

Қате: жастықшаны көзбен құйып, мұнараны кейін тегістеу үшін жылтырату. Оң жақта: берілген үлгіге құйып, бетон қатпастан бұрын деңгейді тексеріңіз.

Қате: екі кабельді де шығанақтардың арасындағы дәлізде жатуға рұқсат беру. Оң жақта: жүргізушілер ешқашан басқа жақтың кабелін басып кетпеу үшін әрбір мылтықты өз шығанағына қарай бағыттаңыз.

Қате: кеңседегі WiFi екі шығанаққа да жетеді деп есептейміз. Оң жақ: құю алдында сигналды бағанның орнында тексеріңіз - немесе 4G SIM картасын орнатыңыз.

Wrong: skipping the grounding check because the tower looks solid. Right: verify earth continuity to the pad's grounding rod during commissioning.

Екі жақты сайттардағы оператор оқиғалары

Афиныдағы жылжымайтын мүлік менеджері 2024 жылдың аяғында екі көппәтерлі блоктарға сегіз мұнара орнатты, тұрғындар сегіз шығанақ үшін төрт қос мылтықты бөлісті. Оның алты айдан кейін ескертпесі: бір мылтық қапшығын қайта қатайту қажет болды, ал тұрғындар басқа ештеңе туралы дауласпады - бұл кондоминиум тақтасы үшін тыныш табыс деп саналады.

Голландиялық автотұрақ операторы мұнараны Утрехттен тыс P+R лотында басқарады - екі шығанақ, бір баған, карта төлемі. Оның пікірі: екінші шығанақ негізінен тегін инфрақұрылым болды, біз тек қосымша мылтық үшін төледік. Кішкентай шағым - экранның орналасуы: жақсы тұру, оны көліктен көргіңіз келсе, ыңғайсыз.

Қонақ үй тізбегі үшін 14 кВт мұнараларды сатып алған түрік дистрибьюторы мұнара оның әр қоймада орнату уақытын екі күннен бір күнге қысқартқанын айтты. Оның күйзелісі: берілген үлгіде деңгей көп деп есептейді және оның екі сайты алдымен кішігірім нивелирлеуді реттеуді қажет етті.

Қос қаруды зарядтау туралы сұрақтар

С: Егер екі көлік бірден зарядталса, әрқайсысы қандай жылдамдыққа ие болады?

Ж: Әрбір мылтық бір уақытта 7 кВт-қа дейін қуат береді, біріктірілген 14 кВт - екі шығанақ екіншісін аштыққа ұшыратпайды.

С: Бір мылтық барлық 14 кВт-ты жеткізе ала ма?

A: Жоқ. Әрбір зеңбіректің төбесі 7 кВт, сондықтан бір машина әлі де 7 кВт-қа дейін зарядтайды; Әр көлікке көбірек қажет болса, 22 кВт немесе 44 кВт мұнараны таңдаңыз.

С: Бір мұнара қанша тұраққа қызмет етеді?

Ж: Екі, бір мылтыққа бір, ең дұрысы қатарлас - әр зеңбіректің кабелі өз ұясына жетеді.

С: Мұнараға екі бөлек қуат тізбегі қажет пе?

A: Жоқ - бір 220VAC +/-20% беру ішкі басқару блогы арқылы екі қаруға да қызмет етеді.

С: Заманауи EV үшін бір түнде 14 кВт жеткілікті ме?

A: Иә. Бір көлікке 7 кВт сағатына шамамен 45 км қашықтықты қосады, сондықтан түнгі сеанс көптеген жолаушылар электромобильдері үшін толық батареяны жабады.

С: Екі жалғыз зарядтағышқа қарағанда бір орынның құны қанша?

Ж: Әдеттегі сайттарда іргетастың, желілік модульдің және орнатуға баруын ортақ пайдалану есебінен бір шығанақ үшін орнатылған құны 25-35% төмен.

С: Мен екі қаруды серверде дербес басқара аламын ба?

Ж: Иә - әрбір мылтық бір құрылғыдағы жеке OCPP қосқышы болып табылады, сондықтан сіз бағаны, кестені және әр шығанағы туралы есеп бере аласыз.

С: Жеткізу уақыты қандай?

A: 15-20 жұмыс күні, толық құжаттар пакеті және CE сертификаты Нинбо немесе Шанхайдан жеткізіледі.
