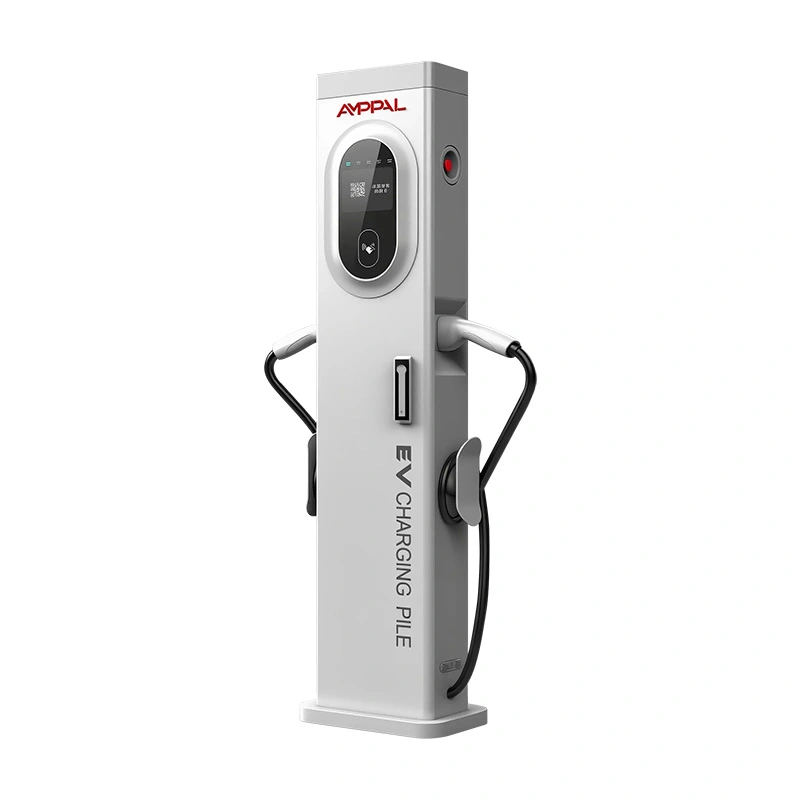

Коммерциялық тұрақ орындарына арналған 44 кВт Slim Tower қос портты айнымалы ток электр зарядтағыш

44 кВт сұрақ - панельдік сұрақ

Қосарлы айнымалы ток зарядтағыштарының көпшілігі далада істен шыққанға дейін қағазда істен шығады. Ақаулық зарядтағышта емес; бұл электриктің бірінші сұрағы: панель не беруі керек?

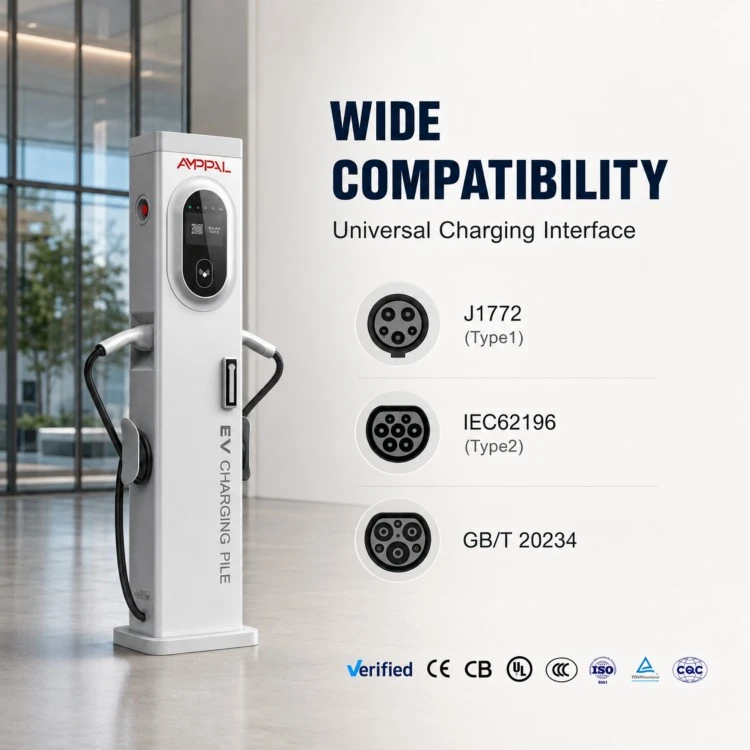

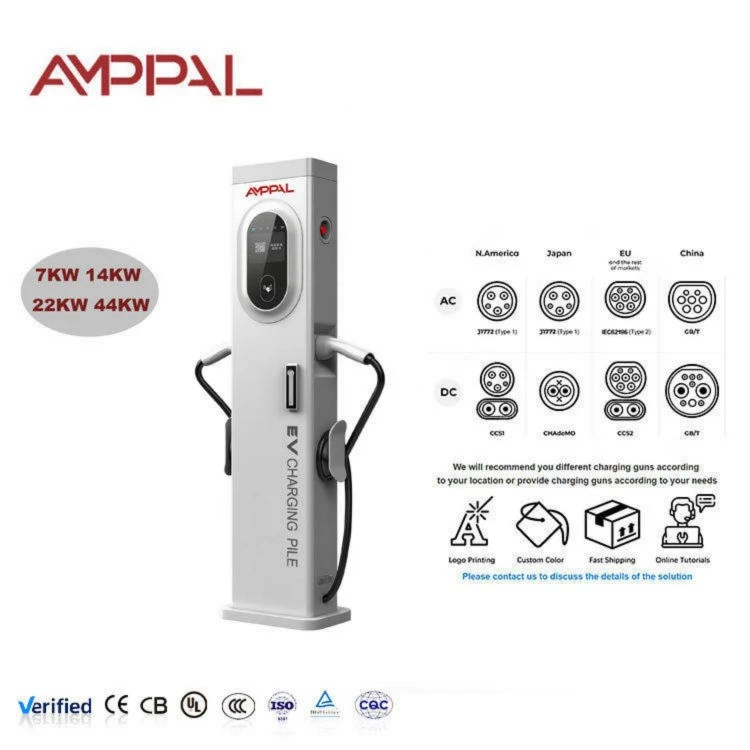

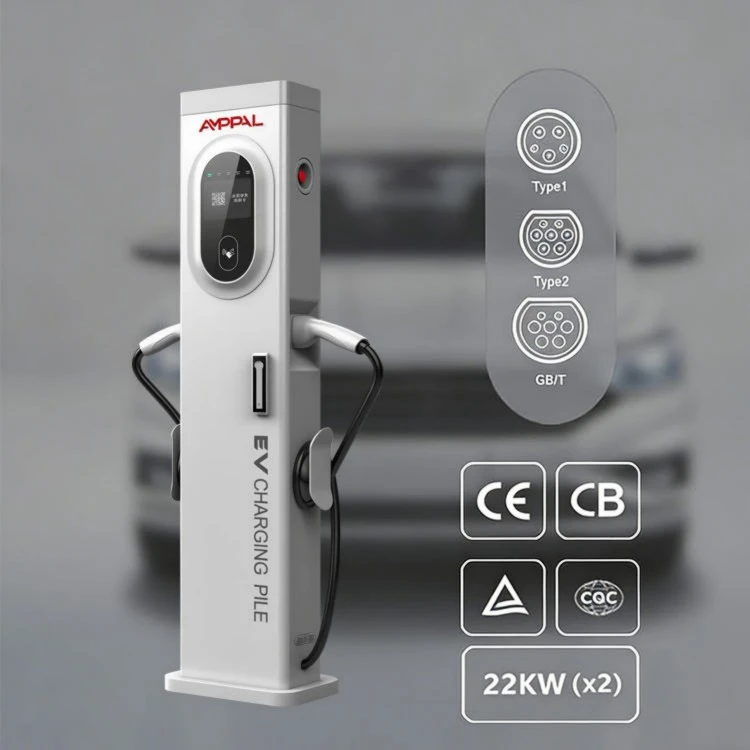

AMPPAL 44кВт SlimTower (AF-AC-044-Y-A-0-4-JA-P) 5 дюймдік сенсорлық экраны бар 300 x 150 x 1400 мм бағанынан 380VAC үшфазалы берілістегі 32A+32A екі 2 типті зеңбіректі тасымалдайды. Әрбір розетка шамамен 21 кВт тарта алады; жұп бірге 44 кВт қуат тақтайшасына жақындайды.

Бұл бет электр сызбаларына қол қойған адамға арналған. Егер бұл сіз болсаңыз, техникалық кестеге ғашық болмас бұрын төмендегі фидер математикасын оқыңыз.

Жақсы жаңалық - математика қарапайым және жалпыға ортақ: вольт, ампер және квадрат түбір. Жаман жаңалық - зарядтағыштар келген күні мұны ешкім жасамайды. Контейнер брондалғанға дейін оны қазір қағазда жасаңыз.

Толық жүктеме 32A+32A сіздің сайтыңыз үшін нені білдіреді

Екі вагон, екеуі де фазада 32А: сіздің фидеріңіз бір уақытта фазаға шамамен 64А өткізуі керек немесе жоғары ағынды ажыратқыш ең нашар уақытта істен шығады.

Трансформаторды жоспарлаңыз: әрбір мұнара қосылған жүктемені 44 кВт-қа дейін қосады; он мұнара жарықтандыру мен HVAC есептегенге дейін 440 кВт дегенді білдіреді.

Кабель өлшемдері қысқа жұмыс үшін фазаға 16мм2 мысдан басталады және қашықтыққа қарай өседі; 25мм2 немесе 35мм2 50 метрден асатын жүгірулер үшін жиі кездеседі.

Ажыратқыштың міндеті: 80А үш фазалы ажыратқыш немесе бір мылтықпен екі 40А қондырғысы жұпқа кедергі келтірместен бос орын береді.

Фазалық тепе-теңдік – жанама артықшылық: бір фазада жинақталған үш бір фазалы 7 кВт зарядтағышқа қарағанда 32А+32А үш фазалы жүктеме желіге жақсырақ.

Егер торап толық жүктемені бере алмаса, OCPP 1.6J жүктемені басқару мұнараны төменірек бюджетпен жабуы мүмкін, ал сіз бос орынды кейінге қалдырасыз.

Жылу бюджеттің бір бөлігі болып табылады: сағат бойы жұмыс істейтін 44 кВт панельдік бөлмені жылытады, сондықтан бірінші жазға дейін желдетуді жоспарлаңыз.

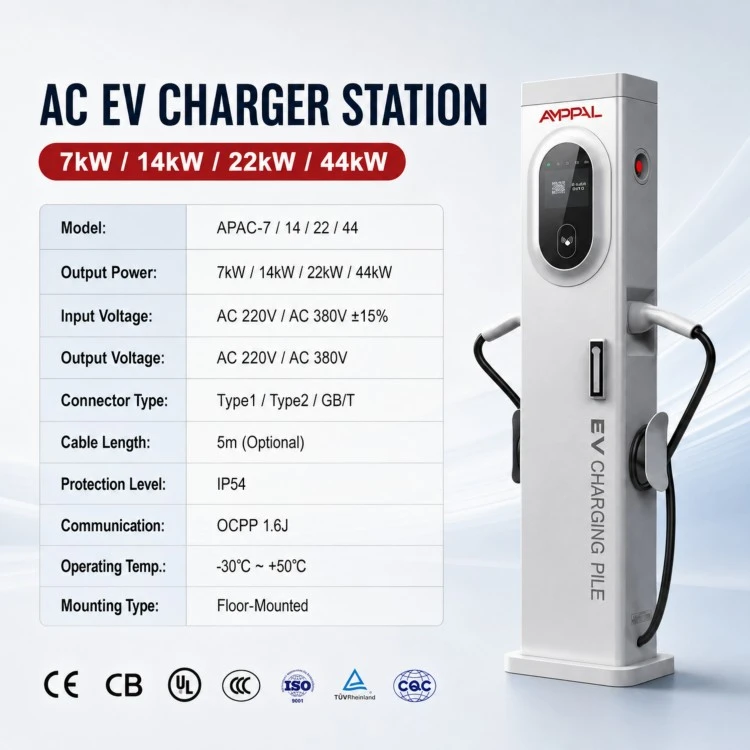

Техникалық сипаттамалар

44 кВт қуаттылықты негіздейтін жағдайларды пайдаланыңыз

Ауысымдар арасында фургондар бір сағаттан үш сағатқа дейін тоқтайтын автобаза аулалары; Әр шығырға 44 кВт тоқтау уақытын пайдалы ауқымға айналдырады.

Жүргізушілер жылдам айналатын және тұру уақыты екі сағатқа созылатын такси тұрақтары мен жол тораптары.

Жеткізу фургондары мен 3,5 тоннаға дейінгі жеңіл коммерциялық көліктерге қызмет көрсететін жүк көлігі тоқтайтын аулалар.

Мұнаралар қатары бір трансформатор бөлмесін бөлісетін қойма доктары.

Автокөліктерді жалға беру парктері түнде күтпестен көліктерді жалға беру арасында айналдыруы керек.

Үш фазалы қызметі бар тұрғын үй блоктары, мұнда 44 кВт – дистрибьютор фидерде рұқсат ететін ең жоғары айнымалы ток қуаты.

Әуежай мен вокзалдың автотұрақтары, мұнда таңертеңгілік қосылатын гибридтер ұшып кетер алдында жылдам толтыруды қажет етеді.

Қуат ағынын оқу: панельден штепсельге

Қуат тарату тақтасынан үш фазалы фидерде шығып, мұнараға негізгі без арқылы кіреді. Ішінде станция әрбір мылтықты өз бетінше өлшейді, сондықтан 44 кВт қуат тақтайшасы бір алып розетка емес, бір корпусты ортақ пайдаланатын екі 32А тізбегі болып табылады.

Жалғыз көлік розеткаға қосылғанда, ол өз қаруының толық 32А қуатын пайдалана алады. Екінші машина келгенде екеуі де 32А дейін тартады; мұнара есеп айырысу үшін екі сеансты бөлек ұстайды және OCPP 1.6J әр қосқыштың энергиясын бөлек хабарлайды.

Бөлінген есепшот үшін розеткаға арналған өлшеу маңызды: А жалға алушысы 1-ші мылтық үшін, В жалға алушысы 2-ші мылтық үшін төлейді және сервер екі кВт/сағ жиынтықты ешқашан араластырмайды.

Атауға тұрарлық бір тұзақ: жою. Берілу әлсіз болса, сөндіргіш мұнараның баяулауының орнына қозғалады. Микробағдарлама қақпағы бақыланатын балама болып табылады, сондықтан бюджетті бірінші сапардан кейін емес, сымдарды жалғамас бұрын шешіңіз.

Нысандардың инженері сенетін сапа жазбалары

Сәйкестік Төмен кернеу және EMC директивасына сәйкес сақталады және қуат кезеңі өзгерген сайын файл қайта тексеріледі.

Әрбір станция желіден шықпас бұрын жоғары сынақтан өткізіліп, жермен байланыстырылады - бір зеңбірек үшін 32А кезінде күмәнді жер жолының шегі жоқ.

Толық жүктемедегі жылу режимі: 44 кВт мұнара 48 сағат бойы үздіксіз күйіп сыналады, шкафтың температуралары тіркеледі.

Үлгіленген бағандар -30°C және +70°C аралығындағы IEC 60068 термиялық циклдарын, сонымен қатар әрлеуге 96 сағат тұзды шашыратады.

Крутящий сыналған шиналар мен қосқыштар; бос ұштары жоғары ток айнымалы ток берілісіндегі жылу ақауларының классикалық себебі болып табылады.

Компонент көзі ISO 9001:2015 жүйесінде RoHS және REACH негізінде; CCC, TÜV, UL және CB ауқымы зауыт деңгейінде бар.

Сегіз станциялық құрастыру реті

Лазермен кесілген қабық, 0,1 мм төзімділік, CNC желісінде.

Пресс-тежегішпен бүктеу және мұнара корпусын тігіспен дәнекерлеу.

FANUC роботы негізіндегі тақтайшаны және ілмекті кронштейндерді дәнекерлеу.

Үш сатылы бетті тазалау және өңдеу.

Жоғары ток бөлімі: шиналар, контакторлар және 32А номиналды ауыстырып-қосқыштар орнатылған және бұралған.

Есептеу және электроника: розеткаға кВт/сағ метрлер, байланыс тақтасы және 5 дюймдік сенсорлық экран.

Микробағдарламаның жүктелуі және OCPP сәйкестігі сынақ серверіне қарсы орындалады.

Үлгіленген жүктеме сынағы, жоғары ыдыс, визуалды өту, содан кейін орау. Өндіріс 15-20 жұмыс күнін құрайды.

Өлшем бойынша нұсқаулық: 44 кВт сыйған кезде (және ол сәйкес келмейтін кезде)

44 кВт мұнараны трансформатор мен панельде бос орын болған кезде немесе электр жүйесін нөлден бастап жобалап жатқанда және оның өлшемін дұрыс таңдағанда сатып алыңыз. 14 кВт моделімен салыстырғанда қосымша қуат, егер арна оны жеткізе алатын болса ғана нақты болады.

Егер сіздің сайт 32А бір фазалы қуат көзінде болса, оны өткізіп жіберіңіз; Сіз мұнараны оның рейтингінің бір бөлігінде басқарар едіңіз, сіз пайдалана алмайтын сыйымдылықты төлейсіз. Көліктер түнде сегіз сағаттан артық тұрақтаған кезде оны өткізіп жіберіңіз; 7-11 кВт айнымалы ток азырақ тұрады және батареяның қызмет ету мерзімін жеңілдетеді. Ал егер сіздікі қатаң кестелері бар тұрақты паркинг болса, алдымен дистрибьютордың рұқсат етілген қосылу мүмкіндігін растаңыз; кейбір аймақтар әр сайт үшін айнымалы ток зарядын шектейді.

Егер панель тығыз болса, бірақ сұраныс нақты болса, шын жауап - жүктемені басқару: OCPP мұнараларды қазір жауып, сайт өсіп жатқанда қақпақты көтеруге рұқсат етіңіз. Бұл жоспар осы мұнарамен жұмыс істейді, себебі микробағдарлама қашықтағы ток шегін қабылдайды.

AMPPAL және бюджеттік қос қарулы қарсыластар

Нақты 32A+32A мүмкіндігі: кейбір бюджеттік мұнаралар 44кВт-ты жарнамалайды, бірақ 16А контакторларымен жеткізіледі; біз атау тақтайшасында қарудың бағасын басып шығарамыз.

Бөлінген есеп айырысу үшін бір розеткаға тәуелсіз есептеу, бір жиынтық есептегіш емес.

Ethernet, 4G және WiFi арқылы OCPP 1.6J, сондықтан мұнара жүктемені басқару және роуминг жүйелеріне қосылады.

Сынақ дәлелі: толық жүктемедегі қызу жұмысы, айналдыру моменті журналдары және әр партияда қол жетімді тұз бүрку нәтижелері.

Коммерциялық шарттар: MOQ 1 бірлік, 15-20 жұмыс күні жеткізу уақыты, 2 жылдық кепілдік, DHL/FedEx қосалқы бөлшектері.

Логотип, экран және кабельдік брендинг үшін OEM опциялары; 2014 жылдан бері 40-тан астам елге экспорт.

Логистика және орау мәліметтері

Әрбір мұнара шамамен 350 x 220 x 1460 мм, көбік бұрыштық блоктары, якорь жинағы және кабельдік түйіспелері бар 5 қабатты экспорттық қорапқа толығымен жиналған кемелер; жалпы салмағы шамамен 45 кг.

Төрт картон жиектері және шөгілетін орамасы бар паллетке түседі; 40 футтық контейнер шамамен 60 мұнараны паллеттелген немесе 80 еденге дейін жүктейді және LCL қайта орау сұрауы бойынша ұйымдастырылады.

Баға әдетте FOB Ningbo немесе Шанхай болып табылады, сұраныс бойынша EXW. Әрбір жөнелтімде шот-фактура, орау парағы, жүкқұжат, шыққан жер сертификаты және CE сәйкестік декларациясы болады. Таяу Шығыс пен ТМД елдеріне шоғырландырылған жөнелтілімдер апта сайын ұйымдастырылады, бұл кішігірім тапсырыстар үшін транзитті қысқартады.

Панельден басталатын қызмет

Өндірістік ақауларды қамтитын жоғары ток бөлігін қоса, жөнелтілген күннен бастап 2 жылдық кепілдік.

24 сағаттық техникалық жауап; Біздің инженерлер электрикпен бірге панельді орнатуды қарап шығу үшін іске қосу қоңырауларына үнемі қосылады.

DHL/FedEx арқылы қосалқы бөлшектер; контакторлар, есептегіштер және сенсорлық экрандар 2 жұмыс күні ішінде кетеді.

Фотосуреттер мен сериялық нөмір бойынша RMA: ауыстыру немесе жөндеу ештеңе қайтарылмай тұрып расталады.

Тегін қолдау пакеті: фидерді есептеу парағы, момент мәндері және іске қосуды тексеру парағы.

Сымдар және жұмыс туралы ескертулер

Қате: 32А ажыратқыш екі қаруды да жабады деп болжасаңыз. Оң жақта: беруді бір фазаға 64А үшін өлшеңіз немесе әрбір мылтықты бөлек қорғаңыз.

Қате: ескі қондырғыдағы жұқа кабельді қайта пайдалану. Оң жақта: бір фазаға ең аз 16мм2, ұзақ жүру үшін ұлғайтылған; толық жүктеме кезінде кернеудің төмендеуін тексеріңіз.

Қате: панель ешқашан жаңартылмағандықтан, мұнараның микробағдарлама қақпағында мәңгілікке отыруына рұқсат беру. Оң жақта: қалпақшаны техникалық қызмет көрсету журналына жазып, оны беру дәлелденгеннен кейін ғана көтеріңіз.

Қате: бір шот-фактурада 1-мылтық пен 2-мылтық жалға алушысын араластыру. Оң жақта: әр ұяшықты өлшеуді қосулы ұстау; OCPP әрбір қосқышты бөлек хабарлайды.

Қате: қызмет көрсетуден кейін моментті елемеу. Оң жақта: жыл сайын шина мен құлақ қосылымдарын қайта бұру; айнымалы ток берілісіндегі жылу ақаулары әрқашан дерлік бос буындар болып табылады.

Қате: қалдық ток құрылғысын өткізіп жіберу. Оң жақта: жергілікті ережелерге сәйкес 30мА RCD орнату; мұнара стандартты RCD қорғанысымен жұмыс істейді.

Нысандардың инженерлері өз сөзімен

Алматыдағы депо бастығы 40 вагондық муниципалды автопаркке алты мұнара орнатып берді. 64A-фазалық фидер математикасы оның дистрибьюторымен бүкіл әңгіме болды; Трансформатордың биіктігі расталғаннан кейін іске қосу бір күнге созылды. Ол шина қақпағындағы айналу моменті таңбалары оның электриктерін болжаудан сақтайтынын атап өтті.

Гвадалахарадағы логистикалық оператор мұнараларды жоспарланған жиырма шығанақ үшін 250 кВА трансформатормен жұптастырды. Олар трансформаторды бір қадамға асырып жібергенін мойындайды; қосымша шығын аз болды және өсу жолы енді тегін. Олардың шағымы: 5 дюймдік мәзір терең және драйверлер негізінен қолданбаны бәрібір пайдаланады.

Мәскеу маңындағы қойма операторы келесі жылы екінші фидер қуатталғанша мұнараларды 11 кВт микробағдарлама қақпағымен басқарады. Дәл осы біз ұсынған кезеңдік жоспар, сондықтан олар бір реттік зарядтағышты арзанырақ сатып алмады.

Жиі қойылатын сұрақтар: қуат, панельдер және қос қару

С: 44 кВт мұнараға қандай фидер қажет?

A: Толық жүктеме кезінде фазаға шамамен 64А өлшемді үш фазалы беру, жұмыс ұзындығына байланысты 16-25мм2 өткізгіштері бар.

С: Екі қару бірден 32А бере ала ма?

A: Иә, әрбір мылтық фазаға 32А бағаланады; бірге олар 44 кВт қуат тақтайшасына жақындайды.

С: 250кВА трансформатор қанша мұнараны ұстай алады?

A: Толық жүктеме кезінде шамамен бес; OCPP жүктемені басқару арқылы сіз көбірек орнатуға және жиынтықты шектеуге болады.

С: Мұнара жүктемені басқаруды қолдайды ма?

A: Иә, OCPP 1.6J қашықтағы ток шектеулері платформаның қақпағын әр қосқышқа мүмкіндік береді.

С: Бұл мұнара бір фазалы үйлесімді ме?

A: Жоқ, ол үш фазалы 380VAC қажет; бір фазалы тораптар үшін қабырғаға орнатылған 3,5-7 кВт станцияларымызды қараңыз.

С: 60 метрге жүгіру үшін кабель өлшемі қандай?

A: Әрбір фазада 64А кернеудің төмендеуін есептеңіз; көпшілігі 60 м жүгіру 25 мм2 жерге қонды, бірақ электрикпен тексеріңіз.

Сұрақ: Әр қаруды өлшеу неліктен маңызды?

A: Бір мұнарадағы екі жалға алушыға әділ есеп-қисап үшін бөлек кВт/сағ жиынтық қажет; мұнара әрбір розеткаға дербес есептейді.

С: Жеткізу уақыты қандай?

A: депозиттен кейін стандартты үлгілер үшін 15-20 жұмыс күні, басқа айнымалы ток мұнаралары сияқты; жаппай тапсырыстар баға белгілеу бойынша жоспарланған.
