Қонақ үйлер мен кеңсе ғимараттарына арналған 14 кВт айнымалы ток электр зарядтағыш

Сайтыңызда 150 мм мұнара қандай өзгереді

Еуропалық көшеде көрген кез келген айнымалы ток зарядтау тұғырын алыңыз және оның тереңдігі әдетте шамамен 240 мм. Бұл 150 мм. Екі тұрақ орнының арасында тұрып, дәлізді таза ұстауға тырысқанша, бұл 90 мм тривиальды болып көрінеді.

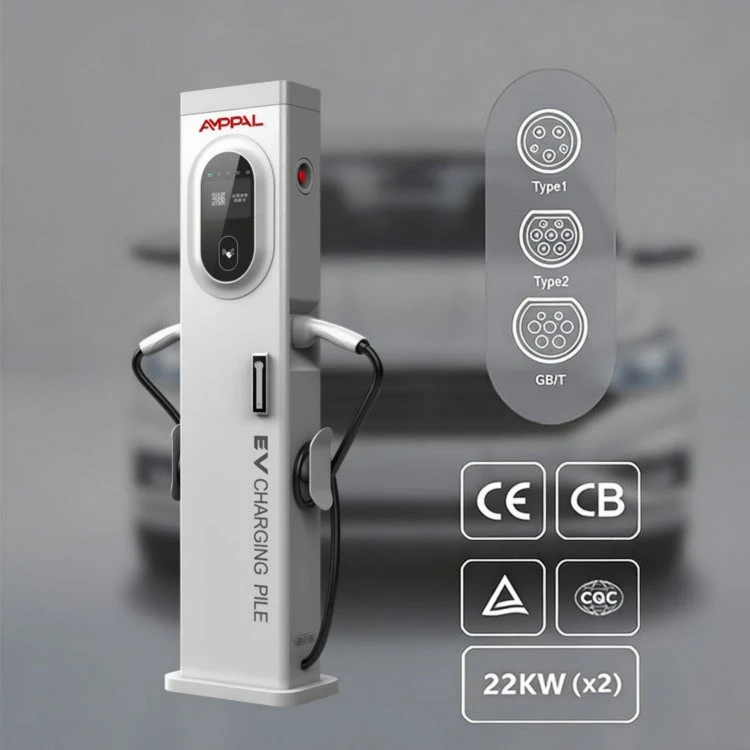

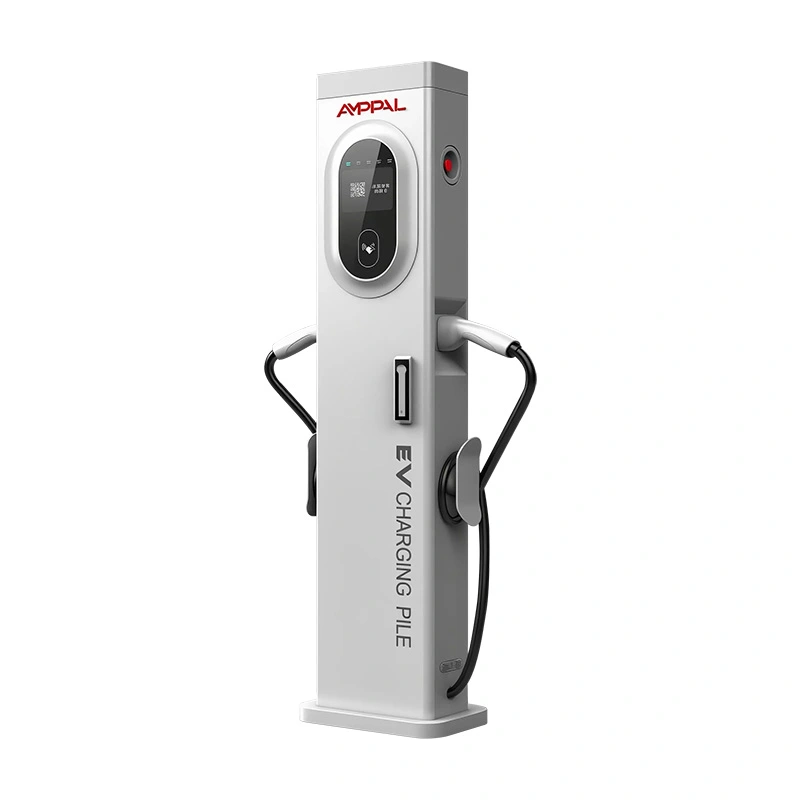

Қонақ үйлер мен кеңсе ғимараттарына арналған 14 кВт айнымалы ток электр қуатын зарядтағыш (AF-AC-014-Y-A-0-4-JA-P) 300 x 150 x 1400 мм баған, 2 типті екі зеңбірегі бар, 380VAC үш фазалы түсте 16A+16A деп бағаланады, экраны жоғары сенсорлы5. Конверт бір мәселені шешу үшін бар: қабырға мен кең арал болмаған кезде зарядтағыш қайда кетеді?

Операторлар оны екі кіреберістің арасындағы жолақта, кеңірек шкаф мақұлданбайтын тротуар жиектерінде және әрбір бос метрді бағаналар жейтін гараждардың ішінде пайдаланады. Зарядтау өзі стандартты айнымалы ток болып табылады; ізі - ерекшелігі.

Қалыңдығы жарты бағанның бес төлемі

150 мм тереңдік 240 мм тұғыр тосқауыл қоятын мүгедектер арбасының бағыттарын және есіктердің бұрылыстарын тазартады; бұл сайт сауалнамасы өту-өтпейтінін анықтайтын өлшем.

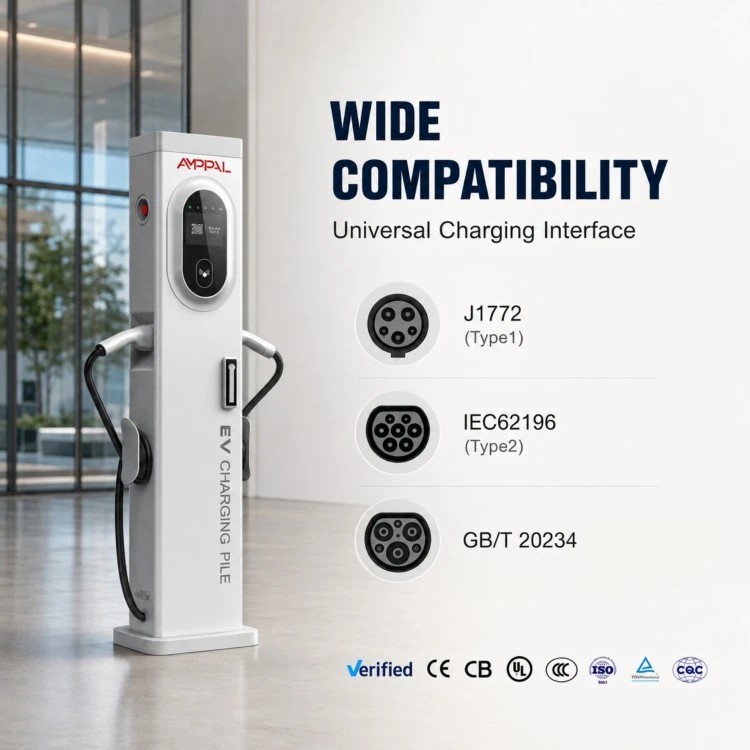

Екі типті 2 розетка (16A+16A) екі көлікті бір беру нүктесінен зарядтауға мүмкіндік береді, бұл бір мылтық полюстің өткізу қабілетін шамамен екі есе арттырады.

Мұнараның биіктігі 1400 мм, 5 дюймдік дисплей бос емес жерде көз деңгейінде.

IP54 қорғау және -20°C-тан +50°C-қа дейінгі жұмыс диапазоны баспанасыз немесе шатырсыз көше ауа-райын қамтиды.

Ethernet, 4G және WiFi бар OCPP 1.6J жаңа бағдарламалық құралсыз бұрыннан бар бэк-офиске қосылады.

Әрбір қондырғы CE сертификатына ие және 2 жылдық зауыттық кепілдікке ие, біздің Чжэцзян зауытынан 15-20 жұмыс күні жұмыс істейді.

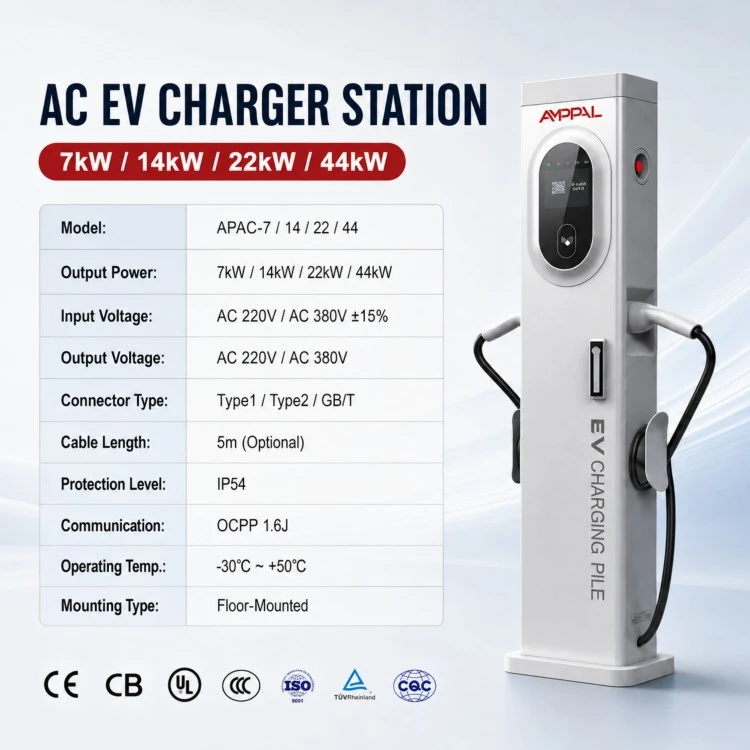

Техникалық сипаттамалар

Әрбір сантиметр есептелетін сайттар

Ескі еуропалық қалалардағы тротуар 240 мм шкаф үшін тым тар болатын көшедегі шығанақтар; 150 мм мұнара жиек сызығын құшақтайды.

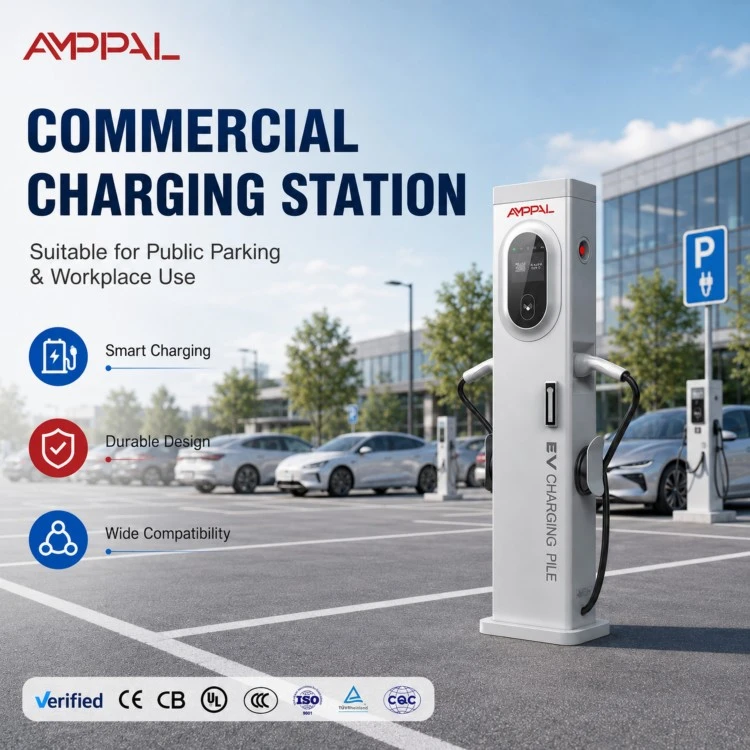

Басты тұрақ қатарлары: ортақ жолақтағы бір мұнара қарама-қарсы екі қатарға қызмет етеді.

Тығыз пандус бұрылыстары бар көп қабатты автотұрақтар; профиль драйверлер мен камералар үшін көру сызығын ашық ұстайды.

Ландшафт сәулетшісі кіреберістің жанындағы үлкен тұғырдан бас тартқан қонақ үй мен кеңсе аулалары.

Уақытша іс-шаралар алаңдары: бір M12 якорь негізі, екі зеңбірек және 380 В беруді бір күнде пайдалануға болады.

Дилерлік соттар көрме залының тұрағынан бас тартпай, бір түнде демонстрациялық электр машиналарын толтырады.

Мұнара бір бағаннан екі көлікке қалай қызмет етеді

380VAC +/-15% үш фазалы беріліс базалық пластина арқылы кіреді және бағанның ішіндегі DIN-рельс бөлігіне түседі, станция оны екі розеткаға таратады. Әрбір мылтық фазаға 16А бағаланады; Микробағдарлама 14 кВт тақтайшадағы жалпы өнімділікті шектейді және екі көлік арасындағы бос орынды бөліседі.

Бірінші көлікті қосыңыз және ол бүкіл бюджетті тартады. Екінші сеансты бастаңыз және мұнара екі розетка арасындағы токты біріншіні үзбей қайта теңестіреді; экран нақты уақытта әрбір сеанстың кВт және кВт сағ көрсетеді.

Сенсорлық экран қосу және зарядтау ағынымен жұмыс істейді, ал OCPP 1.6J әрбір транзакция жазбасын Ethernet, 4G немесе WiFi арқылы серверге тасымалдайды. Егер желі тоқтап қалса, сеанс жалғасады және жазбаларды кейінірек жүктеп салу.

Сертификаттау және оның артындағы сынақтар

Төмен кернеу және EMC директиваларына сәйкес CE сәйкестігі, әрбір өнім сериясын жөнелту алдында тексеріледі.

Агрегаттардың 100% соңғы желіде жоғары диэлектрлік сынақтан және жердің үздіксіздігін тексеруден өтеді.

Үлгіленген қондырғыларда IEC 60068 бойынша -30°C-тан +70°C-қа дейінгі термиялық цикл, сонымен қатар жағалаудағы қондырғылар үшін 96 сағаттық тұзды бүрку сынағы.

Токты, температураны және байланыс тұрақтылығын тікелей бақылай отырып, 48 сағаттық үздіксіз толық жүктемеде жану.

Құрамдас бөліктер RoHS және REACH талаптарына сәйкес келеді және зауытта ISO 9001:2015 сапа менеджменті жүйесі жұмыс істейді.

Кіріс инспекциясы қосқыштың әрбір партиясын қамтиды; бос 2 типті розетка - айнымалы ток мұнараларында жиі кездесетін өріс ақауы.

Жазық болаттан 1,4 метрлік бағанға дейін: сегіз қадам

Лазерлік кесу: парақтар CNC лазерлерінде дәл мұнара профиліне кесіледі, рұқсаттар 0,1 мм дейін сақталады.

Иілу және қалыптау: CNC тежегіші бағанның қабығын бүктейді және нүктелік дәнекерлеу тігісті бекітеді.

FANUC тұтқаларындағы роботтық дәнекерлеу негізгі кронштейнді және кабельдің кіріс торын біріктіреді, бұл біздің тұрақты ток желісінде қолданылатын процесс.

Беттік өңдеу: үш сатылы тазалау және әрлеу сызығы құрастыру алдында қабықты қорғайды.

Алдын ала құрастыру: DIN рельсі, контакторлар, қалдық ток құрылғысы және өлшеу модулі арнайы орнатылған және бұралған.

Электроника: дисплей, байланыс тақтасы және қуат тақтасы орнатылған және қосылған.

Микробағдарламаның жүктелуі және OCPP сәйкестігін тексеру: әрбір құрылғы бокстан бұрын тіркеледі және сынақ серверімен жұптастырылады.

Қорытынды QC және орау: жоғары ыдыс сынағы, визуалды тексеру және картон қаптамасы сызықты жабады; стандартты тапсырыстар 15-20 жұмыс күнінде кетеді.

14 кВт сіздің ізіңізге сәйкес келеді ме?

14 кВт мұнара физикалық шектеулер болған жағдайда өз орнын алады. Егер сіздің сайтыңыз стандартты тұғырға дайын бетон аралы бар кең ашық алаң болса, арзанырақ 240 мм шкафты сатып алыңыз; жұқа профиль сізге ештеңе сатып алмайды.

Сондай-ақ, машиналар сегіз сағат немесе одан да көп болған кезде бұл дұрыс емес құрал. Автопарктің түнгі тұрағы 3,5-7 кВт қабырға қораптарымен бағаның бір бөлігіне жақсырақ қызмет көрсетеді, өйткені 14 кВт көліктер күндіз велосипедпен жүріп-тұрғанда ғана қайтарады.

Сантиметрлерді санауға болатын кезде оны таңдаңыз: тар орта жолақ, қатаң шектеу ережесі бар жол жиегіндегі қатар немесе кеңірек шкаф тұрақ орны тұратын гараж. Егер әрқайсысы шамамен 7 кВт болатын екі көлік сіздің тұру уақытыңызға сәйкес келсе, бұл оны жеткізудің кеңістікті үнемдейтін ең тиімді жолы.

AMPPAL 240 мм стандартты тұғырға қарсы

Аяқ ізі: шамамен 240 мм тереңдікке қарсы 150 мм мұнара тұғырды жоққа шығаратын сайт зерттеулерінен өтеді дегенді білдіреді.

Бір қоректену, екі машина: бір үш фазалы тізбек екі бөлек қондырғының орнына екі зеңбірекке де қызмет етеді.

Сынақ дәлелі: CE стандарты, 100% жоғары ыдыс, 96 сағаттық тұз спрейі және 48 сағаттық күйіп кету тек кітапшада мәлімделмеген, әр партияда құжатталған.

Сатып алу шарттары: MOQ 1 бірлік стандартты үлгілер, 15-20 жұмыс күні жеткізу уақыты, 2 жылдық кепілдік, DHL/FedEx арқылы қосалқы бөлшектер.

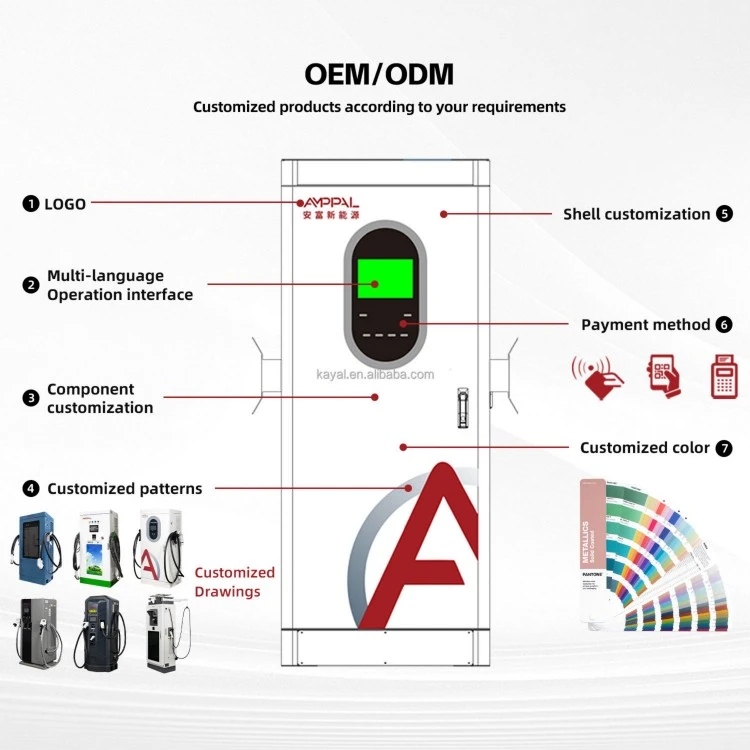

Теңшеу: логотип, іске қосу экраны және кабель брендін өзгертуге болады; біз БАӘ, Сауд Арабиясы, Қазақстан, Германия және Мексика сияқты 40-тан астам елдерге экспорттық бағдарламаларды жібердік.

Орау және жөнелту: сайтқа бағандарды алу

Әрбір мұнара кемелері көбік бұрыштық блоктары бар шамамен 350 x 220 x 1460 мм бір экспорттық қорапта толығымен жиналған; брутто салмағы 45 кг-ға жуық, якорь жинағы мен кабель түйіспелерін қоса есептегенде.

Картондар әр паллетке төрттен келеді, жиектері қорғағыштармен оралған; 40 футтық контейнер паллеттелген 60-қа жуық мұнараны немесе 80-ге дейін еденді жүктейді.

Стандартты шарттар - FOB Ningbo немесе Shanghai немесе EXW зауыты. Әрбір жөнелтуге коммерциялық шот-фактура, орау парағы, жүкқұжат, тауардың шығарылған жері сертификаты және CE сәйкестік декларациясы кіреді; Роттердамға немесе Джебель Алиге теңіз жүктері әдетте 30-40 күнге созылады.

Орнату уақыт кестесін құрметтейтін қолдау

Өндірістік ақауларға 2 жылдық кепілдік, орнатушылар бізге шағымдарды жеңілдететінін айтады, іске қосудан гөрі жөнелтуден бастап.

Бейне диагностикасы бар техникалық билеттерге тәулік бойы жауап беру, осылайша сіздің электрикке сол күні жөндеу жұмыстарын жүргізуге болады.

Біздің орталық қоймадан DHL/FedEx қосалқы бөлшектері; сенсорлық экрандар мен кабельдік түйіршіктер сияқты жылдам қозғалатын заттар 2 жұмыс күні ішінде кетеді.

Қағаздың бірінші RMA: фотосуреттер мен құрылғы сериясын жіберіңіз және сіз ештеңені қайтармас бұрын ауыстыру немесе жөндеу туралы шешім қабылдаймыз.

Бірнеше сайтты шығару үшін қоймаңыздағы 20 мұнараға бір техникалық қызмет көрсету жинағын ұсынамыз, сондықтан далалық своптар ешқашан кеденде күтпейді.

Сайтта өңдеу: дұрыс және дұрыс емес

Қате: мұнараны кабель ілмектері қозғалыс жолына қарай бұрылатын етіп орнату. Оң жақ: бағанды ​​екі кабель де қозғалыс жолағынан шығатындай етіп бағыттаңыз.

Қате: мұнараны шағын тізбектен беру, себебі ол тек айнымалы ток. Оң жақта: екі мылтық үшін қоректі бірге өлшеңіз; 6мм2 өткізгіштері бар 32А үш фазалы ажыратқыш қауіпсіз бастапқы нүкте болып табылады, содан кейін жергілікті кодпен тексеріңіз.

Қате: Ethernet кабелін қуат кабелімен бірдей өткізгіште қосу. Оң жақта: желі байланысын кедергілерден қорғау үшін бір-бірінен кемінде 30 см қашықтықтағы бөлек арналар.

Қате: сенсорлық экранды стикерлермен немесе белгілермен жабу. Оң жақ: дисплей бетін таза ұстаңыз; 5 дюймдік экран оператордың жалғыз жергілікті интерфейсі болып табылады.

Қате: кепілдік вандализмді қамтиды деп болжау. Оң жақта: зақымдануды фотосуреттермен және сериялық нөмірмен дереу хабарлаңыз; 2 жылдық кепілдік өндірістік ақауларды қамтиды, сондықтан оны неғұрлым жылдам құжаттасаңыз, соғұрлым тезірек әрекет етеміз.

Маусымнан кейін сайт менеджерлері қандай есеп береді

Дубайдағы автотұрақ операторы осы мұнаралардың 12-сін муниципалитет стандартты тұғырлар үшін тым тар деп санаған жол жиегімен жүргізді. Сегіз айлық 45°C жаздан кейін бір сенсорлық экранда жыпылықтау пайда болды, біз оны бір апта ішінде кепілдік бойынша ауыстырдық. Оның қысқаша мазмұны: баған жұқа, бірақ ол майыспаған, шайқалмаған немесе қызып кеткен жоқ.

Неміс қонақ үй тобы сәулетші кеңірек шкафтан бас тартқаннан кейін мұнарада ауладағы тұрақ үшін стандартталған. Олардың бір шағымы: 4G антеннасы ауланың ішіндегі бір жолаққа түседі, сондықтан олар енді WiFi/Ethernet нұсқасына тапсырыс беріп, оны ғимарат қосқышына кабельмен қосады.

Саудиялық мердігер аралас мақсаттағы әзірлеу үшін 20 дананың бірінші партиясын сатып алды. Анкерлік қондырғылар оның электриктеріне бірінші күні бір мұнараға екі сағат және бұрғылау үлгісін көргеннен кейін бір сағаттан аз уақыт алды; олар содан бері тағы үш партияға тапсырыс берді.

Жиі қойылатын сұрақтар

С: 14 кВт мұнарада екі көлік бір уақытта зарядтай ала ма?

Ж: Иә, екі розетка да жұмыс істейді және станция олардың арасында 14 кВт бюджетті бөліседі; жалғыз көлік жалғыз болғанда толық бюджетті алады.

С: Мұнараға жиектен немесе қабырғадан қандай бос орын қажет?

A: Розеткалардың алдында шамамен 600 мм жұмыс орнын сақтаңыз; Кабель тізбегі үшін шамамен 200 мм бүйір жағы жеткілікті.

С: Жұқа мұнараға бетон іргетасы қажет пе?

A: 300 x 300 мм бетон төсеміндегі M12 якорь негізі стандартты болып табылады; асфальтта біз беткі кронштейнді жеткіземіз.

С: Станция қай қосқышпен жеткізіледі?

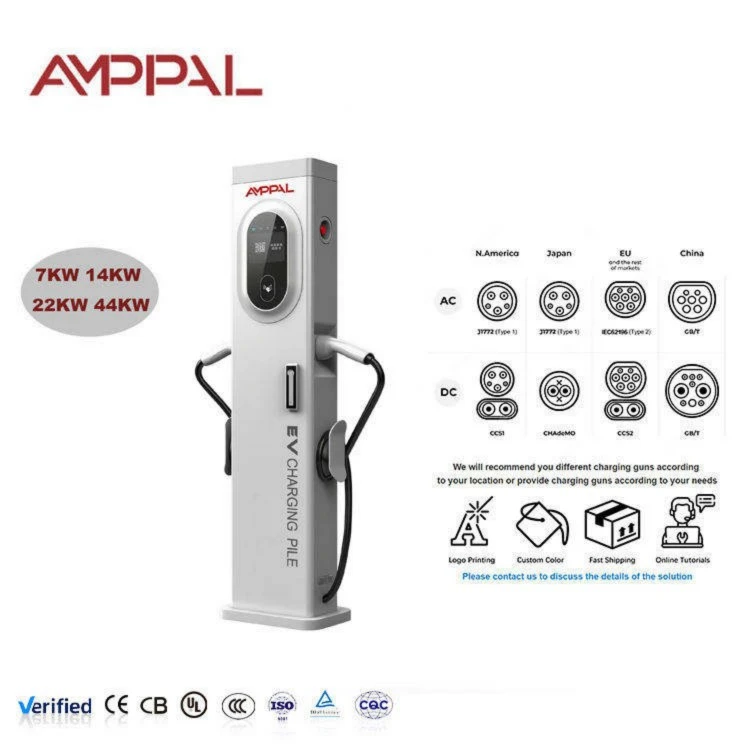

A: Стандартты ретінде 4,5 м кабельдері бар екі типті 2 розетка; бұл айнымалы ток үлгісі CCS ұсынбайды.

С: Мұнара бір фазалы қуатпен жұмыс істей ала ма?

A: Жоқ, ол үш фазалы 380VAC қажет; бір фазалы тораптар үшін 3,5-7 кВт қабырғаға орнатылған айнымалы ток станцияларын қараңыз.

С: Төлем терминалынсыз есепшот қалай жұмыс істейді?

A: OCPP 1.6J тарифтерді және қашықтан іске қосу/тоқтатуды бэк-офиске немесе роуминг платформасына береді, ал экран сеанс деректерін жергілікті түрде көрсетеді.

С: Контейнерге тапсырыс беру мерзімі қандай?

A: Тапсырысты растаудан және депозиттен кейін стандартты үлгілер үшін 15-20 жұмыс күні.

С: Экранды тікелей күн сәулесінде оқуға болады ма?

A: Бұл сыртқы жарықтық параметрі бар 5 дюймдік түсті СКД; Қатты түсте біз опция ретінде ұсынатын сорғыш көмектеседі.
