Бөлшек сауда және қоғамдық тұраққа арналған 22 кВт коммерциялық айнымалы ток электр зарядтау станциясы мұнарасы

Ақшаны да жинайтын зарядтағыш

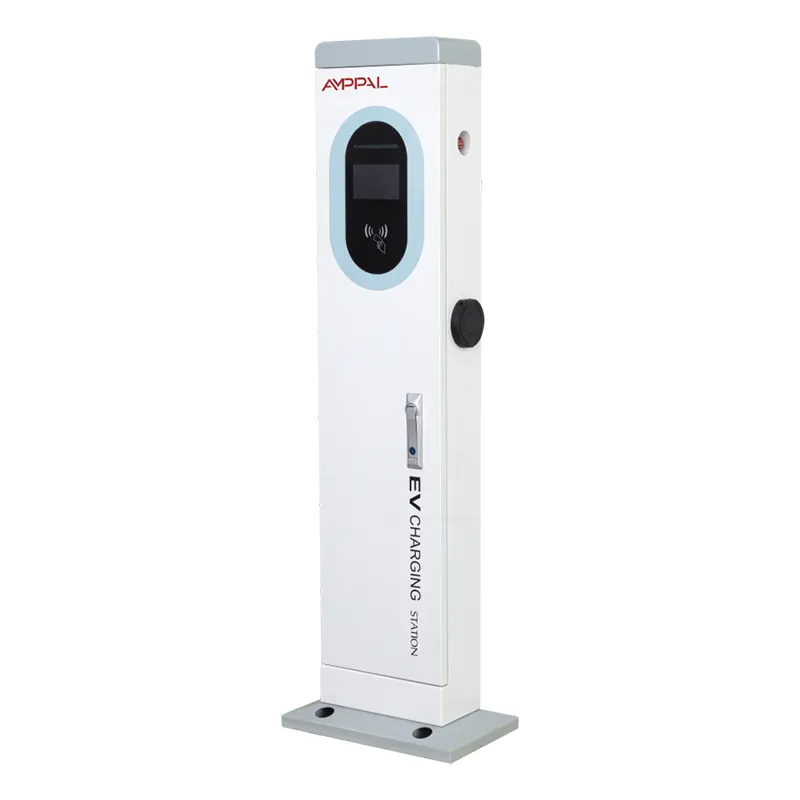

Бейтаныс адамдардан ақша ала алмайтын зарядтау станциясы - бұл бизнес емес, шығын. Бөлшек сауда және қоғамдық тұраққа арналған AMPPAL 22 кВ коммерциялық айнымалы ток электр зарядтау станциясы мұнарасы (AF-AC-22 кВт мұнарасы) осы сөйлемге сәйкес жасалған: 410 x 240 x 1400 мм бағандағы екі 11 кВт айнымалы ток тапаншасы, 5 дюймдік түрлі-түсті сенсорлық экран және құрылғының өзінде орнатылған үш төлем әдісі.

Жүгіру драйверлері несие картасын түртеді, мүшелер RFID картасын сілтейді және қарапайым пайдаланушылар оператордың APP көмегімен QR кодын сканерлейді. Жолсерік те, кабина да, касса да жоқ – мұнара сеансты ашады, энергияны өлшейді, дұрыс бағаны алады және түбіртек береді.

Бұл өзіне-өзі қызмет көрсету циклі 24 сағаттық сайтты қолжетімді етеді. Аппараттық құралдардың құны кез келген басқа мұнарамен бірдей; айырмашылығы - бұл кіріс шеңберін өздігінен жабады.

Төлеудің үш жолы, бір бизнес жағдайы

Несие картасы терминалы - Visa, Mastercard және жергілікті схемалар үшін контактісіз кран; еуропалық сайттардағы әдепкі күту.

RFID картасын оқу құрылғысы - қонақүй қонақтарына, компания жүргізушілеріне немесе қақпасы бар қауымдастық тұрғындарына сіз белгілеген баға бойынша карталарды береді.

APP scan-to-charge - экрандағы QR, телефоннан төлем, қолында карта жоқ; кездейсоқ және роумингтегі пайдаланушыларға сәйкес келеді.

Әдіс бойынша баға белгілеу – мүшелерге кіруге қарағанда азырақ төлем; сервер аутентификация түріне тарифті қолданады.

Экранда және электрондық пошта арқылы түбіртек - 5 дюймдік дисплейде кВт/сағ, баға және QR түбіртегі көрсетіледі, бұл ұсақ-түйек ақша дәлелдерін қалдырады.

Есеп айырысу ізі - әрбір сеанс төлем жазбасын OCPP зарядтау жазбасымен байланыстырады, осылайша салыстыру іздеуге емес, жүктеуге айналады.

Техникалық сипаттамалар

Қараусыз төлемді қажет ететін сайттар

Қонақ үйлер мен курорттық автотұрақтар түн ортасынан кейін қонақтардан ақы алады, қақпада түнгі қызметкерлер жоқ.

Әуежай мен вокзалдың тұрағы қашықтан жұмыс істейді, онда касса зарядтағыштан қымбат тұрады.

Бір көлікке немесе бір жүргізушіге бір RFID картасын қолданатын флот қоймалары.

Бөлшек сауда алаңдары мен мейрамхананың автотұрақтары, мұнда тұтынушылар дүкенде кезекке тұрмай-ақ ақша төлейді.

Басқарылатын кеңсе салмай-ақ зарядтауды қалайтын қалалардағы қоғамдық көшелер.

Картаны түртуден есеп айырысу: төлем ағыны

Драйвер желіге қосылады, содан кейін 5 дюймдік экран үш төлем бағытын ұсынады. Картамен түрту секундқа созылады; RFID көмегімен оқырман картаны анықтайды және сол картаның тарифін қолданады; APP көмегімен QR қашықтан іске қосу және тоқтату үшін оператор бетін ашады.

Желі үзілсе де, мұнара сеансты жергілікті түрде жүргізеді - зарядтау жалғасуда және қосылым қайтып келгенде жазба жүктеп салу үшін кезекке тұрады. Бұл 4G қамтуы лайықты, бірақ мінсіз емес сайттарда маңызды.

Ақша біз арқылы емес, сауда шотыңыз арқылы қозғалады. Мұнара транзакцияны эквайерге береді, содан кейін сеанс жазбасын оператордың бақылау тақтасына апарады, мұнда кВт/сағ бағасы, сеанс қорытындылары және төлем нүктесінің есептері ай сайынғы салыстыру үшін түзетіледі.

Төлеммен жабдықталған зарядтағыштардың сәйкестігі

Сәйкестік Төмен кернеу және EMC директивтеріне негізделген және CE файлы диапазондағы әрбір серия үшін сақталады.

Төлем терминалы сертификатталған модуль болып табылады; карта деректері терминалмен өңделеді және ешқашан мұнарада сақталмайды.

IP54 корпусы зертханалық және үшінші тарап сынағы арқылы расталған - картаны оқу құрылғысы мен экран жаңбыр мен шаңнан аман қалады.

Жағалау учаскелері үшін стандартты қоршаудағы 96 сағаттық тұзды спрейді сынау.

-20C пен +50C аралығындағы жұмыс сынақтары, соның ішінде суық мезгілде картаны оқу.

Құрылғының өзінен басқа зауыт CCC, TUV, UL және CB ауқымын орындайды; әрбір сериялық нөмірдің жеке есебі бар.

22 кВт мұнараның артындағы құрастыру желісі

Колонна болат өз ішінде қалыптасады — лазерлік кесу және 410 x 240 секцияға CNC тесу.

TRUMPF прес тежегіштері бағананы құрайды; FANUC роботтары оны дәнекерлейді.

Ұнтақ жабыны қолданылады, топтама үлгілері тұзды шашыратқышпен сынауға жіберіледі.

Айнымалы ток желісі басқару блогына, контакторға, экранға, карта оқу құралына және 11 кВт қаруға да сәйкес келеді.

IP54 герметизациясы экран жақтауында, картаны оқу құрылғысының жақтауында және кабель кірістерінде тексеріледі.

Әрбір мұнара екі мылтық жүктеме сынағы және сынақ карталарымен тікелей төлем терминалы сынағы өткізеді.

Қорытынды QC сериялық нөмірді сынақ есебіне және құрылғыны жөнелтуге жібермес бұрын CE файлына сәйкестендіреді.

Жеткізу уақыты расталған күннен бастап 15-20 жұмыс күні; төлем брендингі орау алдында қолданылады.

Қандай төлем қоспасы сіздің нарыққа сәйкес келеді?

Егер сіз Еуропаға - Германияға, Францияға, Нидерландыға сатсаңыз - карта бірлікте, нүктеде болуы керек. Еуропалық жүргізушілер автотұрақта күткендей контактісіз төлемді күтеді және біз жеткізу алдында эквайеріңізге терминалды конфигурациялаймыз.

Қонақ үйлерге, кеңселерге немесе жабық қауымдастықтарға сатсаңыз, RFID өз пайдасын алады: әр қонаққа немесе қызметкерге бір карта, сіз бақылайтын тариф және әр сессияда карта комиссиясыз. APP – іске қосудың ең арзан бағыты және жас кездейсоқ пайдаланушылар үшін ең қолайлы – және ол сізге жарнамалар үшін тікелей арна береді.

Бұл мұнараны кім сатып алмауы керек: тек ақысыз сеанстар арқылы қызметкерлерді зарядтауды жүргізетін сайт. Ешкім төлемесе, төлем құралының құны сізге қажет емес - терминалсыз бірдей мұнараға немесе қарапайым құрылғыға тапсырыс беріңіз. Ал егер сіздің нарық тек қолма-қол ақшамен болса, бұл өнім сізге арналмаған.

Неліктен төлемге дайын мұнаралар біздің зауыттан тезірек жеткізіледі?

Zhejiang Anfu New Energy Technology Co., Ltd компаниясы Юэциндегі бөлек желілерде айнымалы және тұрақты токпен жұмыс істейді, сондықтан төлем үлгілері ешқашан басқа өнім түрлерінен кейін кезекке тұрмайды.

Төлем модульдері конфигурацияланады және ішкі сынақтан өтеді; мұнара сіздің эквайеріңіздің параметрлеріне дайын терминалмен келеді.

Сертификаттау файлдары (CE, CCC, TUV, UL, CB) сұраған төлем провайдерлері мен утилиталарға жіберуге дайын.

2024 жылға қарай 40-тан астам елге жеткізілетін 1 000 000+ бірлік, ЕО және Парсы шығанағы елдерінде төлем мүмкіндігі бар мұнаралары жұмыс істеп тұр.

OEM және ODM - экран жүктеуіндегі логотипіңіз, картаңыздың дизайны, қаптамаңыз; Әр жоба бойынша MOQ талқыланады.

Портыңызға төлеммен жабдықталған мұнараны алу

Мұнаралар экран мен карта оқу құрылғысының айналасындағы ішкі бекіткіштері бар тік ағаш жәшіктерде қалады. Анкерлік болттар, бұрғылау үлгісі және монтаждау аппаратурасы бір жәшікте, сондықтан орнатушылар мұнара келген күннен бастап жұмыс істей алады.

Ұзындығы 1400 мм контейнерді тиеуді реттейді: жәшіктер тегіс жатады және қабаттасады, әдетте жәшік өлшемдеріне байланысты 20 фут контейнерге 60-80 бірлік. Брондау алдында біз нақты санды және бір жәшікке жүкті растаймыз.

Жеткізу әдетте FOB Ningbo немесе Шанхай; EXW және CIF реттеуге болады. Пакетке шот-фактура, орау парағы, жүкқұжат және CE сертификатының көшірмесі кіреді - 15-20 жұмыс күні ішінде дайын болады.

Төлем бірлігіне 2 жылдық кепілдік нені қамтиды

Мұнараға, экранға, картаны оқу құрылғысына және RFID модуліне материалдар мен өңдеу ақауларын жабатын 2 жылдық кепілдік.

Қосалқы карталарды оқу құрылғылары мен экрандар жинақталған - төлем жолы кіріс бірлігінде қорғайтын бірінші нәрсе.

4G немесе Ethernet арқылы қашықтан диагностикалау, соның ішінде төлем терминалының күйін тексеру.

Операторларға арналған нұсқаулық: картаны оқу құрылғысының бетін таза ұстаңыз және апта сайын сынақ транзакциясын орындаңыз.

Пайдаланушы нұсқаулығы, тарифтік конфигурация нұсқаулығы және OCPP орнату нұсқаулығы әрбір құрылғымен бірге жеткізіледі.

Сізге табыс әкелетін төлем және сайт қателері

Қате: үш елдегі мұнаралар үшін бір сауда тіркелгісін пайдалану. Оң жақта: әр нарыққа жергілікті эквайерлерді орнатыңыз - карта схемалары сіз ойлағаннан да жиі шетелдік транзакцияларды азайтады.

Қате: зарядтау аяқталғанға дейін бағаны жасыру. Оң жақта: сеанс басталар алдында 5 дюймдік экранда тарифті көрсетіңіз - күтпеген баға қайтарымдардың негізгі драйвері болып табылады.

Қате: жалпыға қолжетімді сайттағы WiFi желісіне сену. Оң жақта: 4G SIM картасын салыңыз, осылайша құрылыс желісі өшірілгенде төлем жұмыс істей береді.

Қате: RFID карталарының тізімін жарамдылық мерзімінсіз өсіруге мүмкіндік беру. Оң жақта: бұрынғы қызметкерлер мен бұрынғы қонақтар есептік жазбаңыздан ақы алуды тоқтату үшін әр картаның жарамдылық мерзімін орнатыңыз.

Қате: төлемдермен сеанстарды ешқашан салыстырмау. Оң жақта: OCPP сеансының журналын және төлем есебін ай сайын шығарып, эквайер мәлімдемесі келгенге дейін оларды сәйкестендіріңіз.

Операторлар Card-Pay сайттарын іске қосу туралы не айтады

Неміс наубайхана желісінің иесі 2025 жылдың басында екі дүкен автотұрақтарының әрқайсысына 22 кВт мұнара орнатты. Оның тұтынушылары нан қапқа салынып жатқанда картаны түртеді. Оның ескертпесі: бірінші қайтарым бір айдың ішінде келді - жүргізуші бағаны желіге қосқаннан кейін ғана көрді. Тариф енді жұмыссыз экранда отырады және мәселе тоқтады.

Румыниялық қонақ үйлер тобы қайталанатын қонақтарға арналған RFID карталарын және төрт жерде кіруге арналған карталарды іске қосады. Менеджердің тоғыз айдан кейінгі қысқаша мазмұны: мұнара қабылдау үстелі қолмен жинайтын нәрсені жинайды. Оның күйзелісі - терминал биіктігі - ұзын жүргізушілер аздап иіліп, ол бірінші дүниенің шағымы деп атайды.

Кувейттік сайт операторы әр карта тобына және APP пайдаланушы деңгейіне әр түрлі тарифтері бар аралас сауда және тұрғын үй құрылысы үшін он мұнара сатып алды. Оның кері байланысы: бұрын бір күнге созылатын татуласу енді бір сағатқа созылады, ал 4G қалпына келтіру оны сауда орталығындағы WiFi істен шыққан кезде екі рет құтқарды.

Төлем және есеп айырысу сұрақтары, жауаптар берілді

С: Терминал қандай несие карталарын қабылдайды?

A: Байланыссыз Visa, Mastercard және негізгі жергілікті схемалар; жеткізілім алдында эквайер үшін терминалды конфигурациялаймыз.

С: Мен бар қонақүй немесе компания карталарын RFID үшін пайдалана аламын ба?

A: Оқырман стандартты RFID картасы пішімдерін қолдайды және карталар сіз орнатқан жарамдылық мерзімдері бар сервер арқылы бағдарламаланады.

С: Карточка арқылы төлем жасау кезінде желі үзілсе не болады?

A: Сеанс жалғасуда және жазба жергілікті кезекте тұрады; байланыс қайтарылған кезде төлем аяқталады.

С: Сауда шотын кім ұстайды?

A: Сіз жасайсыз. Біз терминалды және серверлік интеграцияны қамтамасыз етеміз, бірақ ақша біз арқылы емес, сіздің эквайеріңіз арқылы өтеді.

С: Бір APP тіркелгісі екі қару үшін де төлей ала ма?

Ж: Иә - екі қару да бір құрылғыға тиесілі, сондықтан бір APP тіркелгісі кез келген шығанақты бастай және тоқтата алады.

С: Төлем терминалы PCI сәйкес келе ме?

A: Терминал модулі PCI-сертификатталған және карта деректері ешқашан мұнараның қоймасына немесе серверлерімізге тимейді.

С: Мен әр төлем әдісіне әр түрлі баға ала аламын ба?

Ж: Иә - тарифтер серверде аутентификация түріне сәйкес тағайындалады, сондықтан RFID мүшелерінің, APP пайдаланушыларының және картаға кірушілердің әрқайсысының өз тарифі болуы мүмкін.

С: Ақшаны қалай салыстыруға болады?

A: OCPP сеансының журналын және төлем есебін ай сайын шығарып, оларды сәйкестендіріңіз; бақылау тақтасы құрылғылардың екеуін де тізімдейді.
