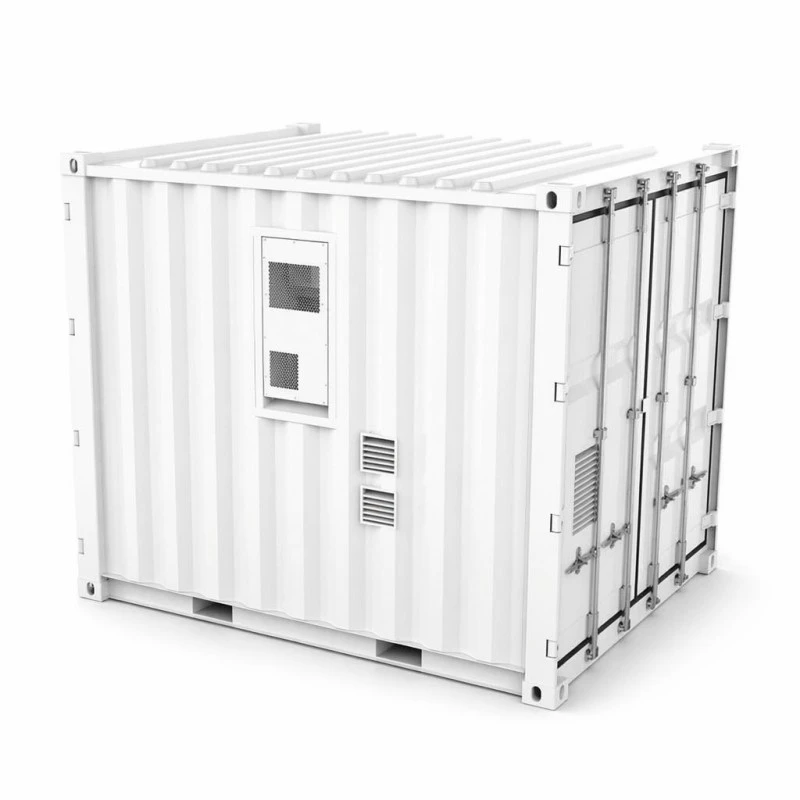

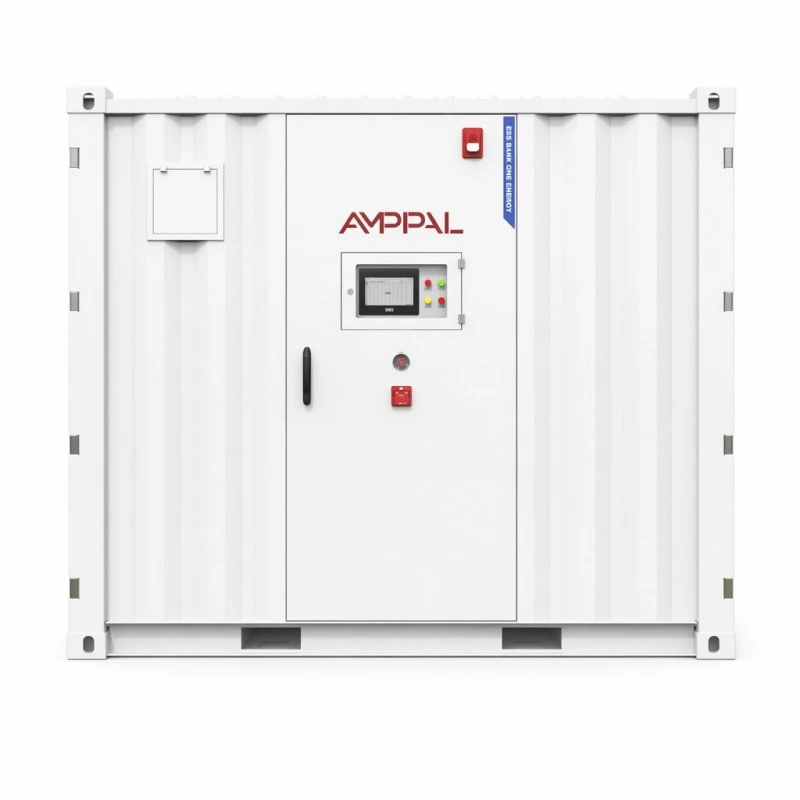

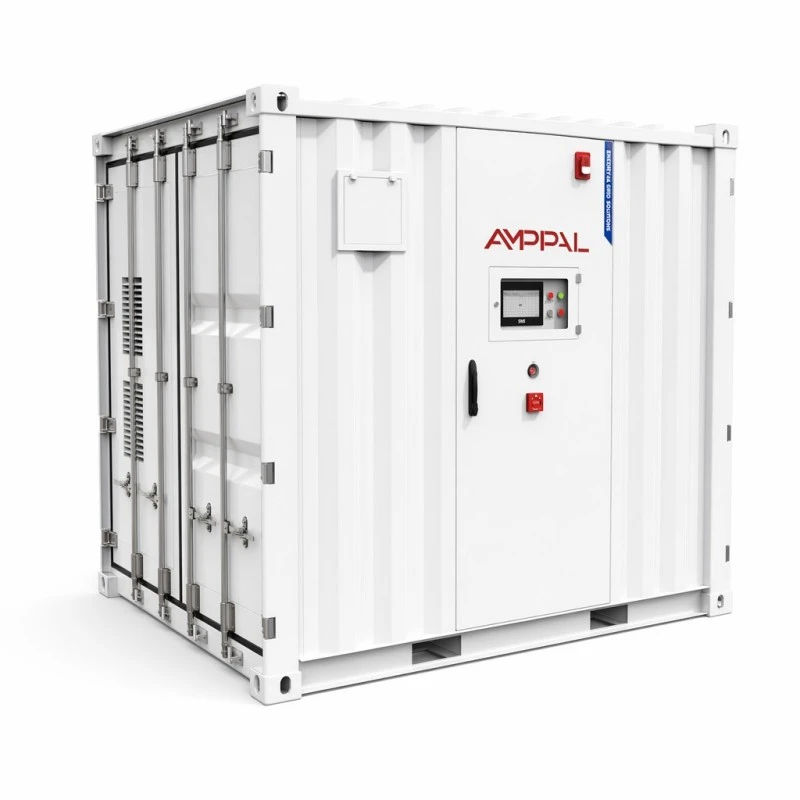

Коммуналдық масштабтағы контейнерлік аккумуляторлық энергияны сақтау жүйесі

Жүк көлігіне не келеді

Кәдімгі мегаватт-сағат жобалары сайтта жиналады: пакеттер паллеттерге түседі, тіректер көтеріледі, кабельдер тартылады және іске қосу уақытының жартысы орнату аптасында жіберілген сым қателерін іздеуге жұмсалады. Қызметтік масштабтағы контейнерленген батареяның энергияны сақтау жүйесі бұл ретті өзгертеді. 48 немесе 55 батарея жинағы, ауаны кондиционерлеу ілмегі, аэрозоль және перфторгексанонды өрт сөндіру жүйелері және бақылау сымдары біздің Юэциндегі зауыт қабатында біріктірілген, бір жүйе ретінде сыналған және бір 3048 * 2438 * 2591 мм бірлік ретінде жеткізіледі. Келгеннен кейін учаске бригадасы оны дайындалған алаңға орналастырады, тұрақты токтың төменгі кіріс кабелін жобаның PCS/EMS-ке өткізеді және іске қосуға береді. Зауыттық құрастыру уақыты сіздің маңызды жолыңыздан шығарылады, бұл әдетте тірек жүйесін емес, контейнерді сатып алудың барлық нүктесі болып табылады.

Екі нұсқаны анықтайтын бес сан

Бір корпустағы 1060 кВт сағ және 1215 кВт сағ номиналды қуаттылық: 48 пакет LFP 3,2V/314Ah ұяшықтарының 55 пакетіне қарсы, сондықтан із, төсем және кран жоспары нұсқалар арасында өзгермейді.

Жолдық архитектура дизайны бойынша ерекшеленеді — номиналды 844,8VDC кезінде 1060кВт/сағ блок үшін 4P264S, 774,4VDC кезінде 1215кВт/сағ құрылғы үшін 5P242S — екеуі де 680~950VDC терезесінің ішінде қалады, ал көптеген ірі PCS платформалары қабылдайды.

Стандартты зарядтау және разряд тогы екеуінде де 0,5CP жылдамдығымен 200А құрайды, бұл контейнердің тұрақты шығысын жобалық шинаның типтік конструкцияларымен үйлесімді сақтайды.

Жүйенің тиімділігі бір заряд пен бір разрядта өлшенетін 0,5С кезінде максимум 88% құрайды — бұл көрсеткіш тек аккумулятор тізбегін емес, қосалқы құрылғыларды қамтиды.

Пайдалану ұзақтығы кем дегенде 80% энергияны сақтайтын 0,5C және 25°C температурада 8000 циклден асады және 0°C пен +50°C жұмыс диапазоны кондиционерленген интерьерге сәйкес келеді.

Техникалық сипаттамалар

Санат	Параметр	1060 кВт/сағ моделі	1215 кВт/сағ моделі
DC жағы	Номиналды сыйымдылық	1060 кВт/сағ	1215 кВт/сағ
	Жасуша түрі	LFP 3,2В/314Ач	LFP 3,2В/314Ач
	Батарея жүйесінің тізбегі	4P264S	5P242S
	PACK сипаттамасы	70,4V314Ah	70,4V314Ah
	ЖОҚ. ПАКТАР саны	48 дана	55 дана
	Номиналды кернеу	844,8В тұрақты ток	774,4В тұрақты ток
	Кернеу диапазоны	680~950VDC	680~950VDC
	Стандартты зарядтау/разряд тогы	200А	200А
Жүйе параметрлері	Жүйе тиімділігі	MAX.тиімділік 88% @0,5C / 1 заряд 1 разряд	MAX.тиімділік 88% @0,5C / 1 заряд 1 разряд
	Жүйенің қызмет ету мерзімі	>8000 рет (0,5C@25°C) Энергияны сақтау жылдамдығы ≥ 80%	>8000 рет (0,5C@25°C) Энергияны сақтау жылдамдығы ≥ 80%
	Сымдарды қосу әдісі	Тұрақты токтың төменгі кірісі	Тұрақты токтың төменгі кірісі
	Зарядтау және зарядсыздандыру жылдамдығы	0,5CP	0,5CP
	Жылумен басқару әдісі	Интеллектуалды ауамен салқындатқыш кондиционер	Интеллектуалды ауамен салқындатқыш кондиционер
	Байланыс протоколы	CAN/Eth/RS485(4G қосымша)	CAN/Eth/RS485(4G қосымша)
	Өрттен қорғау жүйесі	Аэрозоль және перфторгексанон	Аэрозоль және перфторгексанон
	IP рейтингі	IP54	IP54
	Өнім өлшемі	3048*2438*2591мм	3048*2438*2591мм
	Өнім салмағы	9500 кг	10500 кг
Экологиялық талаптар	Жұмыс температурасының диапазоны	0°C~+50°C	0°C~+50°C
	Жұмыс ылғалдылығының диапазоны	0~95%RH(конденсация жоқ)	0~95%RH(конденсация жоқ)
	Жұмыс биіктігі	2000 м (> 2000 м кему)	2000 м (> 2000 м кему)
	Сертификаттау	ПАП: CE ROHS UN38.3 MSDS	ПАП: CE ROHS UN38.3 MSDS
	Кепілдік	5 жыл	5 жыл

Мегаватт-сағат жұмыс істейтін сайттар

2-4 сағаттық кешкі шыңдары бар индустриалды парктер және сол терезені ауыстырған кезде сыйақы беретін тарифтік құрылым.

Дизельді генераторды ауыстыру: 200А разрядта 1060 кВт сағ отын логистикасы жоқ әдеттегі үзіліс терезесі арқылы қарапайым өнеркәсіптік жүктемені жабады.

Күн немесе жел электр станциялары өндірісті нығайтып, әйтпесе қысқартылатын генерацияны алуды қажет етеді.

Тарату компаниялары бір немесе екі маусымға фидердің шыңын қыру арқылы қосалқы станцияны жаңартуды кейінге қалдырады.

Қашықтағы тау-кен өндіру және арал учаскелері, онда орнатылған аккумулятор бөлмелері мүмкін емес және зауытта тексерілген жеткізу жалғыз сенімді нұсқа болып табылады.

Құрастырылған жоба қалай онлайн болады

Жобаның кезектілігі азаматтық пакеттен басталады: 9500-10500 кг нүктелік жүктемеге есептелген тегіс бетон төсемі, контейнер орнына кабель траншеясы және кондиционердің жылуды қабылдамауы үшін саңылау.

Көтеру бір кранмен жұмыс істейді. Құрылғының 3048*2438*2591 мм конверт пен бұрыштық құймалары стандартты контейнерлік жабдық болып табылады, сондықтан таратқыш жолақ пен такелажды тапсырыс бойынша емес, жалға алады.

Одан кейін іске қосу үш қадаммен орындалады: PCS сайтының төменгі кіреберісі арқылы тұрақты ток сымдары, жобаның EMS көмегімен CAN/Eth/RS485 қол алысуы (4G қашықтан қол жеткізу міндетті емес) және жергілікті билік немесе желі операторы қорғаныс релелік сынақтарының куәгері болатын қабылдау реттілігі, 0,5CP шамасында зарядтау/разряд және SOC есеп беру дәлдігін тексеру. Контейнер орнатылғаннан кейін сайттың екі-үш күндік жұмысына рұқсат етіңіз.

Қауіпсіздік және сертификаттау файлының ішінде

Екі тәуелсіз өрт агенті: аэрозоль қаптаманың көлеміне әсер етеді, ал перфторгексанон контейнер кеңістігін су басқан - жұп екі шкаладағы жылу оқиғаларын қамтиды.

Тұрақты токтың төменгі кірісі бар IP54 корпусы, сондықтан контейнер жаңбыр мен шаңға төзеді, ал электр тоғының енуі төмен және қорғалған.

Пакеттерде CE және RoHS бар; толық жабдық UN38.3 және көлік, кедендік және учаскені сақтандыру үшін қажетті MSDS құжаттамасымен бірге жеткізіледі.

Интеллектуалды ауамен салқындатылған кондиционер тар температура диапазонында 48-55 бума жолын ұстайды; контроллер қатты айналудан гөрі модуляциялайды.

Жұмыс конверті 0-95% RH конденсациясыз қоршаған орта 0°C-тан +50°C-қа дейін және 2000м биіктікте жоғарыда төмендетілген — жобаңыздың сайтымен салыстыруға тұрарлық сандар.

Әрбір контейнер есіктер жөнелту үшін пломбаланғанға дейін зауытта қаптама деңгейіндегі журналмен толық 0,5CP зарядтауды және ағызуды аяқтайды.

Юэцин зауытының ішіндегі сегіз қадам

1. Жасуша қабылдау — 314Ah LFP ұяшықтары сыйымдылық пен келген кезде ішкі қарсылық үшін пакеттік үлгіден алынады.

2. Пакет құрастыру — 70,4V/314Ah пакеттер дәнекерленген, сымдармен жалғанған, BMS пакетімен жабдықталған және оқшаулау сыналған.

3. Контейнерді дайындау — қоршау компанияның басқа энергетикалық өнімдерімен бір қабатта кесілген, дәнекерленген және коррозияға қарсы қорғаныспен қапталған.

4. Тіректі орнату — бумалар 4P264S немесе 5P242S жол схемасында тұрақты ток шинасы арқылы орнатылады.

5. Термиялық және өртке қарсы қондырғы — ауа баптау қондырғылары, каналдар, аэрозоль генераторлары және перфторгексанон цилиндрлері орнатылып, жұмысы тексеріледі.

6. Сымдар және басқару — бақылау, коммуникация шлюздері және тұрақты токтың төменгі кіріс торы жоба интерфейсімен аяқталады.

7. Зауыттық қабылдау сынағы — сериялық нөмірге сәйкес тіркелген пакет деңгейіндегі кернеу мен температурамен толық 0,5CP циклі.

8. Тығыздау және орау — есіктер пломбаланған, соққы индикаторлары орнатылған, контейнер алаңына дайындалған қондырғы.

Контейнерлік масштабта шындықты тексеру өлшемі

Үлкен санға емес, жіберу терезесіне сәйкес келетін нұсқаны сатып алыңыз. 1060 кВт/сағ блок 844,8 В тұрақты ток шинасында 200 А стандартын береді; 1215 кВт/сағ құрылғы төменірек номиналды 774,4 В тұрақты токта көбірек энергияны ұсынады. PO кесілмес бұрын сіздің компьютеріңіздің жұмыс ауқымында қай кернеу бар екенін тексеріңіз.

Ауа салқындатуында нақты шектеулер бар. Егер сіздің сайтыңыз тұрақты түрде +50°C-тан асса немесе кондиционер толық жүктемеде үздіксіз жұмыс істейтін ылғалды тропикалық климатта отырса, сұйық салқындатылған өнім ұяшық температурасын тегіс ұстайды және жақсырақ сәйкес келуі мүмкін. Біз мұны жеткізілгеннен кейін емес, дәйексөзде айтамыз.

Шамамен 500 кВт/сағ сақтау қажеттілігінен төмен бұл контейнер дұрыс емес пішін. Шкаф ауқымындағы өнім тасымалдауға, кранға және алаңға аз тұрады және біз сізді бір диапазондағы біреуіне нұсқай аламыз.

EPC баға белгілеулеріне қойылатын сұрақтар

Бір зарядтау-разряд циклі бойынша тиімділік көрсеткіші жүйе деңгейінде екенін сұраңыз — біздікі қосалқы құрылғыларды қосқанда 0,5С кезінде максимум 88% құрайды.

Циклдың қызмет ету мерзімінің шағымында жылдамдықты, температураны және сақтау шегін көрсететінін сұраңыз — шарттары жоқ «8000 цикл» ерекшелік емес, маркетингтік сөйлем болып табылады.

Ішінде қанша өрт сөндіруші бар екенін сұраңыз. Аэрозоль плюс перфторгексанон - сақтандырушылар өздерінің талаптарын көбірек жазатын конфигурация.

PCS сайты басқа коммуникациялар протоколын пайдаланса, іске қосу уақыты не болатынын сұраңыз — мұнда CAN, Ethernet және RS485 стандартты, 4G қашықтан басқару қосымша емес.

Коммерциялық шарттар: стандартты контейнер үшін өндіріс 30-40 жұмыс күнін құрайды, бес жылдық кепілдік және аккумулятор жинақтары контейнерді жөнелтусіз далада ауыстырылады.

Көтеру, жөнелту және кеден

3048*2438*2591мм және 9500кг (1060кВт/сағ) немесе 10500кг (1215кВт/сағ) кезінде құрылғы екі шетінде кран бар жазық төсеніште қозғалады. Жүк көтергіштер бұл салмаққа есептелмейді; жүк көлігі келгенге дейін такелажды және төсеніш кранды жоспарлаңыз.

Батарея орнатылған және зарядталғандықтан, контейнер UN3480 қауіпті жүк ретінде тасымалданады. Біз UN38.3 есебін, MSDS және DG орау туралы декларацияны дайындаймыз; Сіз жалпы жүкке қарсы шығу орнында тапсырыс беру уақытының қосымша бір аптасын бюджетке түсіруіңіз керек.

Стандартты шарттар FOB Ningbo немесе CIF қол жетімді Шанхай; құрылғы 40 фут биіктіктегі бір эквивалентті жүк ретінде қозғалады және еліңіздегі жер үсті жеткізу ені 3 метр, 10,5 тонна жүк үшін жолды тазартуды қажет етеді.

Кепілдік және сыйымдылық қызметі

Пакеттерге, кондиционерлерге, өртке қарсы жүйелерге және бір жеткізілетін жүйе ретінде бақылауға бес жылдық кепілдік.

Сыйымдылық көрсетілген 0,5С цикл кезінде номиналды энергияның кемінде 80%-ын ұстауға кепілдік береді; деградацияны қадағалау зауыттық қабылдау журналын бастапқы көрсеткіш ретінде пайдаланады.

Пакеттер өрісте ауыстырылатын модульдер болып табылады — әлсіз бума контейнерді жібермей немесе жолдың қалған бөлігін үзбестен бірнеше сағатта ауыстырылады.

Қосымша 4G арқылы CAN/Eth/RS485 арқылы қашықтан бақылау біздің қызмет көрсету тобына пакет деңгейіндегі деректерді оқуға және сыйымдылық ауытқуы операторға көрінбес бұрын сапарды жоспарлауға мүмкіндік береді.

Жыл сайынғы қызмет көрсету: ауа сүзгісін тазалау, өрт агентінің қысымын тексеру, терминал моментін тексеру және өнімділікті іске қосу; қосалқы пакеттер 5-7 жұмыс күні ішінде жеткізіледі.

Апталарға кететін сайтты дайындаудағы қателер

Қате: контейнер есігінің бұралмалылығын және кондиционердің саңылауын тексеру алдында төсемді құю. Оң жақта: бетонға тапсырыс бермес бұрын 3048*2438мм ізін және 1м қызмет көрсету дәлізін белгілеңіз.

Қате: 9500 кг салмақты жүк көтергішпен сырғанауға болады. Оң жақта: таратқышы бар бұрыштық құймалардан кран — такелаждық жоспар жүк көлігі порттан шыққанға дейін болуы керек.

Қате: тұрақты токтың төменгі кіреберісін кабельдік траншея толтыру астында қалдыру. Оң жақта: траншеяны толтырмас бұрын, орналастыру аптасында безді аяқтаңыз және жабыңыз.

Қате: ылғалдылықты тексеруді өткізіп жіберу, себебі «онда IP54 бар». Оң жақта: жұмыс диапазоны конденсациясыз 0-95% RH; ылғалдандырғыш - муссондық аймақтардағы арзан сақтандыру.

Қате: батарея шинасын 680~950VDC терезесінен тыс компьютерге қосу. Оң жақта: қуаттандыру алдында жобаның PCS нұсқасы нұсқаның номиналды кернеуін (844,8 В немесе 774,4 В) қабылдайтынын тексеріңіз.

Мегаватт-сағат жобаларының далалық ескертулері

Ташкентте (Өзбекстан) жылжымайтын мүлік салушы 2024 жылдың соңында түн/тәулік тарифтері таралатын коммерциялық кешен үшін 1060 кВт/сағ қондырғыға тапсырыс берді. Олардың жоба инженері контейнер кран оны тақтайшадан көтергеннен кейін тоғыз күн ішінде кіріс әкелгенін хабарлады және RS485 арқылы EMS қол алысуы бір түстен кейін параметрді салыстыруды қажет етті - бұл физикалық орнатудан ұзағырақ.

Мадагаскардағы Антананаривудағы күн энергиясын өндіруші 1215 кВт/сағ нұсқасын қолданыстағы PV фермасымен жұптаған. Олардың пікірлері кондиционерге арналды: аралдың ыстығында салқындату жүктемесі деректер парағында ұсынылғаннан жоғары болды және олар екінші қондырғыға тапсырыс бермес бұрын бізден +45°C деңгейінде детация кестесін сұрады.

Қазақстандағы Алматы қаласындағы тау-кен мердігері контейнерді өңдеу зауытының резерві ретінде пайдаланды. Олардың электр бақылаушысы бір көтергіш қондырғыны жоғары бағалады, бірақ коммуникациялық кабельдерге зауыттың ұзағырақ құйрықтары қажет деп шағымданды - тұрақты токтың төменгі кіру орны олардың траншеясының жоспарланғаннан 4 м ұзағырақ жүретінін білдіреді.

Сатып алушылардың контейнерді брондау алдында қоятын сұрақтары

С: Екі нұсқаның айырмашылығы неде?

A: Энергия және жол схемасы — 1060 кВт/сағ үшін 4P264S (844,8 В тұрақты ток) 48 бума, 1215 кВт сағ үшін 5P242S (774,4 В тұрақты ток) үшін 55 бума, бірдей қоршау.

С: Контейнерде PCS бар ма?

A: Жоқ — бұл тұрақты ток жағындағы сақтау активі. Ол CAN, Ethernet немесе RS485 (4G қосымша) арқылы жобаңызға PCS/EMS қосылады.

С: Ол қалай жөнелтіледі?

A: Біз дайындаған UN38.3 есебімен және MSDS-і бар UN3480 қауіпті жүктер тақтайшада немесе контейнерлік жүк ретінде.

С: Стандартты заряд/разряд тогы дегеніміз не?

A: екі нұсқада 200А, 0,5CP жылдамдығымен, 680~950VDC кернеу терезесінде.

С: Сайтты пайдалануға беру қанша уақытты алады?

Ж: Тұрақты ток сымдары үшін екі-үш күн, қол алысу және куәландырылған қабылдау сынақтары, егер төсем дайын болса.

С: Нақты тиімділік дегеніміз не?

A: Көмекші элементтерді қосқанда бір заряд пен бір разрядта өлшенген 0,5С кезінде ең көбі 88%.

С: Батарея қанша уақытқа жетеді?

A: 8000-нан астам цикл 0,5C және 25°C температурада кемінде 80% энергияны сақтайды; ыстық орта жағдайлары оны қысқартады.

С: Жеткізу уақыты қандай?

A: стандартты контейнер үшін 30-40 жұмыс күні; Бастапқыда DG тапсырысы жүзу кестесіне шамамен бір апта қосады.
