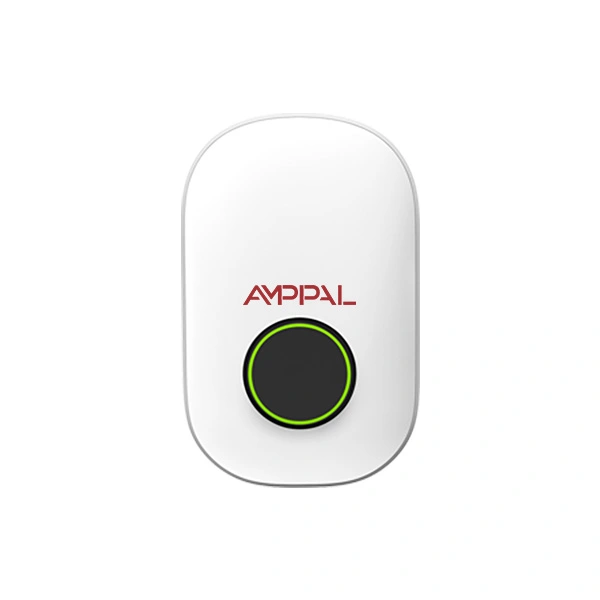

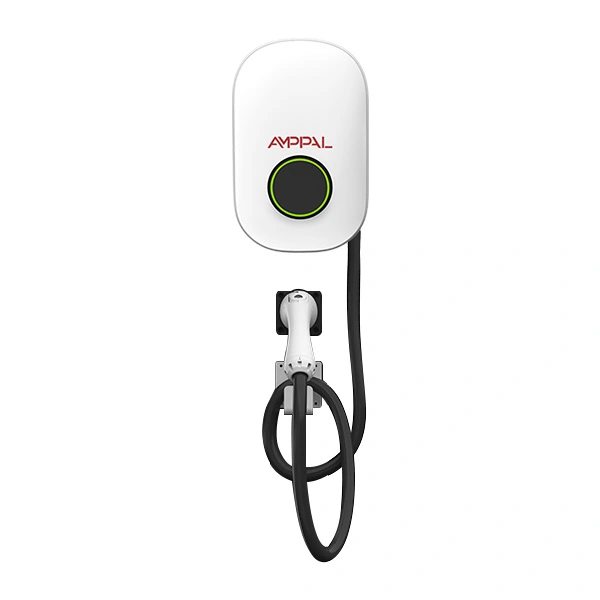

Тұрмыстық және коммерциялық мақсатта пайдалануға арналған 11 кВт портативті айнымалы ток электр зарядтағыш

Неліктен 11 кВт Еуропалық стандартқа айналды

Зарядтағыштың қуатын тұрғын үй қоры анықтайды. Германияда, Австрияда, Скандинавияда, Бенилюкс елдерінде және Орталық Еуропаның көп бөлігінде үйлер стандартты түрде үш фазалы 400 В қоректендіргішімен жабдықталған. Қабырғалық қорапты үш фазаның әрқайсысында 16А қоректендіріңіз және сіз 11 кВт аласыз — жабдықты жаңартусыз, арнайы қолданбасыз.

Тұрмыстық және коммерциялық мақсатта пайдалануға арналған 11 кВт портативті айнымалы ток электр зарядтағышы практикалық себептерге байланысты кейбір дөңгелек дыбыстардың орнына 11 кВт-та бар. AF-AC-11-B-A-O-1/2-SF еуропалық отандық тарату тақтасы қазірдің өзінде жеткізе алатын өлшемге ие.

Физика туралы түсінікті болған жөн. Он бір киловатт жылдам зарядтау емес. Ол сағатына шамамен 50-60 км қашықтықты қайтарады, бұл кез келген көлікті бір түнде толтырады. Егер сізге жиырма минут ішінде толтырылған батарея қажет болса, сізге тұрақты ток қажет және ешбір айнымалы ток қорабы оны кез келген бағамен орындамайды.

Бір фазалы қорапта сізді үш фазалы не сатып алады

7,4 кВт бір фазалы блоктың зарядтау жылдамдығынан шамамен 1,6 есе жоғары, әр фазалық ток өспейді - әлі де әр аяқта 16А.

L1, L2 және L3 бойынша теңдестірілген тарту. Сіздің тарату тақтасы барлығын тасымалдайтын бір фазаны емес, біркелкі жүктемені көреді, бұл көршілер де зарядтап жатқанда маңызды.

Бір өткізгішке шаққандағы төмен ток ұзақ зарядтау сеансында кабель мен терминалдардағы жылуды азайтады.

Көптеген еуропалық электр машиналарына орнатылған 11 кВт борттық зарядтағыштармен үйлесімді — сіз көлікті дроссельдеудің орнына толық айнымалы ток мүмкіндігін пайдаланасыз.

IP65 нығыздауы және -30°C-тан +50°C-қа дейінгі диапазон, сондықтан Солтүстік қысқы немесе Альпідегі қорғалмаған қабырға ерекшелік шегінде.

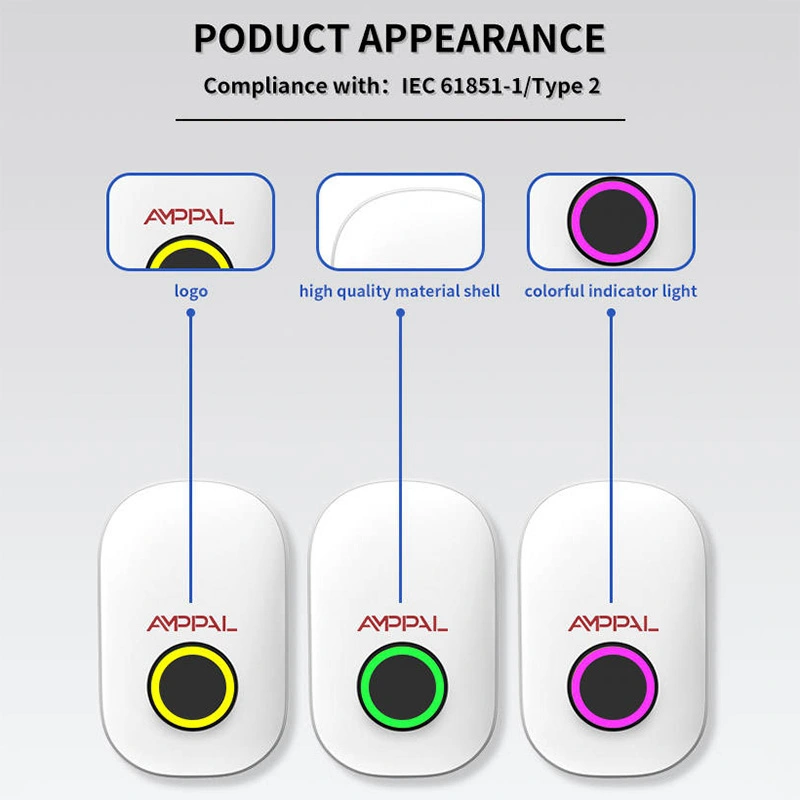

304 × 191 × 95 мм және үш фазалы блок болғанына қарамастан, бір адам орнатуға жеткілікті жеңіл.

Техникалық сипаттамалар

Бұл үйлер мен ғимараттарға сәйкес келеді

Неміс, австриялық және швейцариялық бір отбасылық үйлер: үш фазалы тұтынушы блогында стандартты болып табылады, сондықтан 11 кВт әдетте коммуналдық қызметтің қатысуын қажет етпейді.

Ашық тұрағы бар Nordic қасиеттері: -30°C рейтингі және IP65 корпусы қыста қорғалмаған орнатуды реттейді.

Голландиялық және бельгиялық террассалы тұрғын үй: тар бүйір қабырғаға немесе ортақ кіреберіске жеткілікті ықшам.

Екі немесе үш блоктан тұратын шағын көпқабатты үйлер: теңдестірілген үш фазалы жүктеме ғимараттың жеткізілімін шектерде сақтайды.

Қызметкердің үйінде тұрған компания көлігі: түнде 11 кВт көлік жүргізудің толық жұмыс күнін қамтиды және APP журналы шығындарды өтеу үшін таза жазба береді.

Құрылғы үш фазалы жабдықтауды қалай өңдейді

Қабырғалық қорап айнымалы токты көлікке ауыстырады; Тұрақты токқа түрлендіру автомобильдің борттық зарядтағышында жүреді. Құрылғының іс жүзінде басқаратыны пилоттық сигнал болып табылады — ол автомобильге орнатудың қаншалықты токты қауіпсіз қамтамасыз ете алатынын айтады және автокөлік соған сәйкес өзін шектейді.

Контактор жабылмас бұрын құрылғы жерге тұйықтауды тексереді және көліктің дұрыс жалғанғанын және құлыпталғанын растайды. Сеанс барысында қалдық токты анықтау кезеңі тұрақты токтың, сондай-ақ айнымалы токтың ағып кетуін бақылайды, бұл Еуропаға сатылатын арзанырақ импортты қамтамасыз ететін талап.

Егер бір фаза өшіп қалса, бұл ауылдағы жеткізілімдер үшін ерекше емес — құрылғы теңгерімсіздікті анықтайды және екі аяқпен жалғастырудың орнына тоқтайды. Сондықтан қорғаныс фазасының ақаулығы зақымдалған борттық зарядтағыштың орнына телефоныңызда тіркелген оқиғаға айналады.

Еуропалық нарыққа сәйкестік

Төмен кернеу және EMC директиваларын қамтитын CE сәйкестігі, техникалық файл үлгі сериялары үшін сақталады.

Әрбір құрылғы буып-түйілмес бұрын диэлектрлік төзімділік пен жерге тұйықталу сынағынан өтеді — бұл сериялық сынама емес, 100% сынақ.

Жай бүріккіш емес, су ағыны арқылы IP65 растау. Екінші сан - бұл нарықтың бюджеттік бөлігінде үстемдік ететін IP54 бірліктерінен бөлетін нәрсе.

Солтүстік еуропалық қондырғылардың сақтау және экстремалды пайдалану жағдайларын көрсететін өндірістік үлгілердегі -30°C және +70°C арасындағы термиялық цикл.

Қалдық токтан қорғау айнымалы ток және 6мА тұрақты ток ақауларын анықтау үшін сыналған, бұл еуропалық орнатушылардың іске қосу кезінде тексеруі қажет екеніне сәйкес келеді.

Сериялық нөмірі бар сынақ жазбасы әрбір блокпен бірге жүреді, бұл құрылыс инспекторы дәлелдеуді сұраса, мәселені жеңілдетеді.

Өндіріс жолы

1. Компоненттерді қабылдау — контакторлар, RCD модульдері, контроллерлер және қоршаулар қоймаға түсер алдында техникалық сипаттамаларға сәйкес тексеріледі.

2. Корпусты қалыптау және тексеру — поликарбонат корпусының тығыздағыш беті тегістігіне тексеріледі, өйткені IP65 оған байланысты.

3. Тығыздағыш фитинг — тығыздағыштар жай ғана орнына түсіп қалмай, бекітілген және тексерілген.

4. Электроника жинағы — айнымалы ток желісінде орнатылған контроллер, контактор және RCD сатысы; терминал моменті жазылады.

5. Микробағдарламаны жүктеу және эталондық көлік симуляторына қарсы пилоттық сигналды калибрлеу.

6. Электр қауіпсіздігін сынау — диэлектрлік беріктік, оқшаулау кедергісі, жерге тұйықталу, RCD іске қосуды тексеру.

7. Әрбір партиядан алынған үлгілерде IP65 су ағыны сынағы, құрғақ интерьерді растау үшін корпус кейін ашылады.

8. Функционалды жібіту, бөлшек саудаға дайын картондарға орау және экспортқа арналған паллеттеу.

11кВт немесе 7,4кВт сатып алу керек пе?

Шешім жасамас бұрын екі нәрсені тексеріңіз: жабдықтау және көлігіңіз. Егер сіздің тұтынушы блогыңыз бір фазалы болса, бұл модель дұрыс сатып алу емес және үйдегі жабдықты үш фазалыға дейін жаңарту тек зарядтау үшін сирек қажет - оның орнына 7 кВт бір фазалы нұсқасын сатып алыңыз.

Содан кейін көлікті тексеріңіз. 7,4 кВт борттық зарядтағышы бар көлік осы блоктан 7,4 кВт қуат алады, одан көп емес. Сіз көлік пайдалана алмайтын сыйымдылық үшін төлейсіз. Көптеген танымал модельдер осы санатқа жатады, сондықтан болжаудан гөрі растау керек.

Екі қорапта да белгі қойылған жерде - үш фазалы қоректендіру және 11 кВт-тық қабілетті автомобиль - бұл дұрыс таңдау және ол батареяны бір фазалы блоктың шамамен үштен екі уақытында толтырады.

Басқа жеткізушілермен арттыруға болатын ұпайлар

IP рейтингінің екінші санын арнайы сұраңыз. IP65 су ағындарына төтеп береді; IP54 шашырауды өңдейді. Ашық еуропалық қабырғада бұл айырмашылық екі қыста көрінеді.

6мА тұрақты токтың қалдық тогын анықтаудың орнатылғанын немесе сыртқы құрылғыны қажет ететінін сұраңыз. Біздікі біріктірілген.

Фазаның жоғалуы кезіндегі мінез-құлық туралы сұраңыз. Екі фазада жұмысын жалғастыратын құрылғы көліктің борттық зарядтағышын зақымдауы мүмкін.

Интернетсіз не болатынын сұраңыз. Бұл құрылғы Bluetooth арқылы тікелей телефон арқылы басқарылады, сондықтан ол желісіз жұмыс істейді.

Мұнда коммерциялық шарттар: MOQ стандартты құрылыстар үшін 1 бірлік, 15-20 жұмыс күні өндірісі, 2 жылдық кепілдік, 100 бірліктен бастап қол жетімді арнайы брендинг.

Еуропаға орау және жүк тасымалдау

Тұрмыстық және коммерциялық мақсатта пайдалануға арналған 11 кВт қабырғаға орнатылатын портативті айнымалы ток электр қуатын зарядтау құрылғысы кәбілді қоса алғанда шамамен 4,5 кг жалпы салмағы 380 × 260 × 150 мм, бөлшек саудаға дайын баспа картонында, пішінделген көбік кірістірулерімен және кептіргіш пакетпен жеткізіледі.

Картондар 20 данадан термиялық өңдеуден өткен фумигацияланбайтын ағашқа салынған, созылып оралған және баумен оралған. 20 футтық контейнер шамамен 1800 бірлік алады; аз мөлшерлер төмен салмақты ескере отырып, LCL немесе ауа арқылы жақсы қозғалады.

Біз EXW, FOB Ningbo немесе Shanghai, CIF және DDP өнімдерін ЕО көптеген бағыттарына жеткіземіз. Құжаттамаға коммерциялық шот-фактура, орау парағы, CE сәйкестік декларациясы, сериялық нөмірленген сынақ есебі және шығу тегі туралы сертификат кіреді. Дистрибьюторлар үшін біз сіздің жеке брендіңіз бен тіліңізде бөлшек ораманы басып шығара аламыз.

Кепілдік және тұрақты қолдау

Контакторды, RCD сатысын, контроллерді және қоршауды қамтитын толық қондырғыда екі жылдық стандарт.

Ақаулар әдетте APP оқиғалар журналынан диагноз қойылады — орнатушылар бізге скриншотты жібереді және біз сайтқа бармай-ақ оның себебін анықтаймыз.

Ауыстыру блоктары немесе бөлшектер расталған ақаудан кейін 48 сағат ішінде, әдетте Еуропаға курьер арқылы 3-5 жұмыс күні ішінде жөнелтіледі.

Орнату нұсқаулығы, сым схемасы және ағылшын тіліндегі іске қосуды тексеру парағы беріледі; Көлемді тапсырыстар үшін неміс, француз және голланд нұсқалары қол жетімді.

Кабельді, тығыздағышты және терминалдарды жыл сайынғы визуалды тексеруден басқа күнделікті қызмет көрсету қажет емес.

Орнату қателерінен аулақ болуға тұрарлық

Қате: үйді үш фазалы деп болжау, себебі көше. Оң жақта: тұтынушы бөлігін ашыңыз және тапсырыс бермес бұрын үш ток өткізгішті растаңыз.

Қате: бар ортақ тізбек арқылы қосылу. Оң жақта: өзінің ажыратқышы және қондырғыға сәйкес өлшемді RCD бар арнайы үш фазалы тізбекті іске қосыңыз.

Қате: жақын қашықтықта ағынды жуу кезінде аман қалу үшін IP65 стандартына сүйену. Оң жақта: ол стандартты сынақта су ағындарына қарсы тығыздалған, бірақ қысыммен жуу машинасын тікелей қоршау тігістеріне бағыттамаңыз.

Қате: кабель кірісін жоғары қаратып орнату. Оң жақта: нұсқаулықтағы бағдарды орындаңыз. Су кабельді қадағалайды және аспанға қарайтын кез келген кіре берісте бассейнге түседі.

Қате: фазаның айналуын тексеруді өткізіп жіберу. Оң жақ: оны іске қосу кезінде тексеріңіз — құрылғы зарядтау орнына ақаулық туралы хабарлайды және бұл болдырмауға болатын қоңырау орнатушының бір күндік бағасын алады.

Еуропалық қондырғылардан кері байланыс

Төменгі Саксониядағы монтаждаушы 2025 жылдың басынан бері жаңадан салынған үйлердің қырыққа жуығын орнатты. Оның практикалық түсіндірмесі: ықшам корпус техникалық парақта көрсетілгеннен де маңыздырақ, өйткені неміс коммуналдық бөлмелері толып тұрады және әдепкі бойынша үлкен қабырға қорабы жиі сыртта қалады.

Арктикалық шеңберде орналасқан Тромсо қаласындағы үй иесі құрылғының екі қысты ақаусыз өткізгенін хабарлады, бірақ ол телефон қолданбасы қатты суықта электроника жылынбай тұрып баяу қосылатынын байқады. Біз оны микробағдарлама командасына бердік; бұл зарядтау мәселесі емес, Bluetooth ояту әрекеті.

Роттердамдағы үш ғимаратта алты блокты басқаратын жылжымайтын мүлік менеджері теңдестірілген үш фазалы ұтыс шешуші фактор екенін айтты - ғимаратты жеткізу бір аяқты жүктейтін алты бір фазалы зарядтағышты қабылдауы мүмкін емес.

Жалпы сұрақтар

С: Үйде үш фазалы бар-жоғын қалай білуге ​​болады?

A: Тұтынушы бөлігінде үш ток өткізгіштің бар-жоғын тексеріңіз немесе есептегішіңізді қараңыз — үш фазалы есептегіштер фаза бойынша бөлек көрсеткіштерді көрсетеді. Сіздің электрик бірнеше минут ішінде растай алады.

С: Менің көлігім тек 7,4 кВт айнымалы ток алса ше?

Ж: Ол 7,4 кВт қуатта зарядталады. Ештеңе бүлінген жоқ, бірақ сіз пайдалана алмайтын қуат үшін төлейсіз — оның орнына бір фазалы үлгіні сатып алыңыз.

С: Толық зарядтау қанша уақытқа созылады?

A: Сағатына 50-60 км шамасында. 60 кВт/сағ батарея 20%-дан толық зарядталғанға дейін шамамен бес сағатты алады.

С: Интернет керек пе?

A: Жоқ. Bluetooth басқаруы желісіз телефоннан зарядтағышқа жұмыс істейді. Қашықтан көрінуді қаласаңыз, WiFi міндетті емес.

С: Скандинавияда сыртқы монтаждау үшін жарамды ма?

A: Иә — IP65 және -30°C дәрежесі. Кабель кірісіне су жиналмауы үшін нұсқаулықтағы орнату бағытын орындаңыз.

Q: Қандай қосқыш орнатылған?

A: 2 түрі, еуропалық стандарт. Кабель ұзындығы стандарт ретінде 5 метрді құрайды.

С: Маған қосымша RCD керек пе?

A: Құрылғы айнымалы ток пен 6мА тұрақты токтың қалдық тогын анықтауды біріктіреді. Орнатушы әлі де жоғары ағынды қорғаудың жергілікті сым ережелеріне сәйкес келетінін растауы керек.

С: Мен оны брендке ала аламын ба?

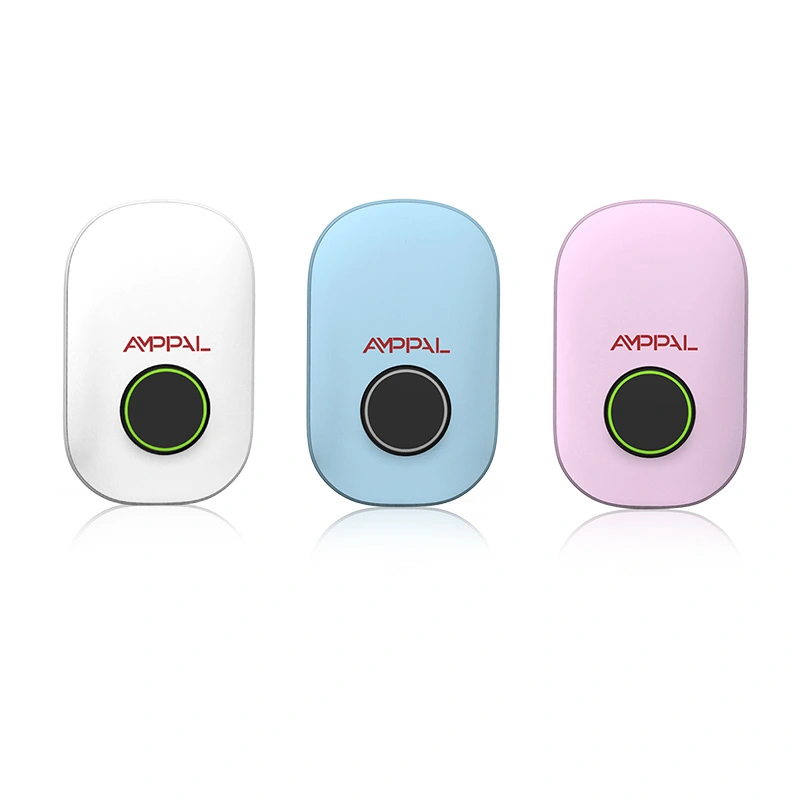

Ж: Иә — логотипі, корпусының түсі және басылған бөлшек орам 100 бірліктен, жеткізу мерзімі 25-30 жұмыс күні.
