Саяхатқа және үйде зарядтауға арналған акрил дизайны бар 11 кВт портативті айнымалы ток электр зарядтағыш

Wallbox емес, саяхаттаушы электр құралы

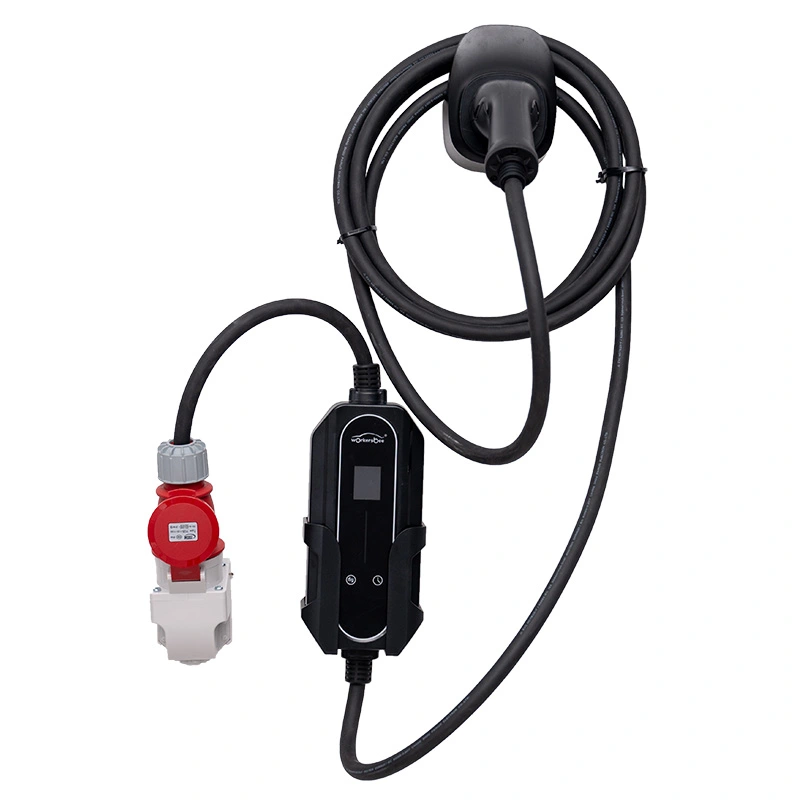

Қызыл бес істікшелі CEE ашасы осы зарядтағыштың бар себебі болып табылады.

Еуропаның басым бөлігінде бұл қызыл 400 В өнеркәсіптік розетка әмбебап зарядтау стандартына ең жақын нәрсе: ол кемпинг тіректерінде, өндірістік аулаларда, құрылыс алаңдарында және Португалиядан Финляндияға дейінгі ферма ғимараттарында отырады.

Саяхатқа және үйде зарядтауға арналған акрил дизайны бар 11 кВт портативті айнымалы ток электр зарядтағыш (Акрил панелінің түрі, AF-AC-11 кВт) - бұл жылтыратылған акрил беті және СКД дисплейі бар ДК/ABS қорабы, дәл осы розеткадан фазаға 16А тартып, көлікке 11 кВт жеткізу үшін жасалған.

Бекітілген үш фазалы қабырға қорабы сізді бір ғимаратқа кіргізетін болса, бұл құрылғы көлікке мініп, континенттегі кез келген қызыл розетканы зарядтау нүктесіне айналдырады. Бұл үйдегі қабырға қорапшасын алмастырмайды — бұл көлік жүргізудің басқа түріне арналған басқа құрал.

Неліктен үш фазалы портативтілік маңызды?

16А үш фазалы кірістен 11 кВт 32А тізбегі жоқ дегенді білдіреді; CEE қызыл 16A ұясы бір фазалы көк 32А немере ағасына қарағанда лагерьлер мен шеберханаларда жиі кездеседі.

7 кВт бір фазалы қондырғының өткізу қабілеті шамамен екі есе жоғары — 50 кВт/сағ батарея шамамен төрт жарым сағатта қайта толтырылады.

Акрил панелі мен СКД коммерциялық пайдалануды өңдеуден аман қалады: сызаттар, жанармаймен жанасулар және дөрекі сақтау оқуды нашарлатпайды.

IP55 стандартына сай қоршау ашық алаңдарға, жағалаудағы тұзды ауаға және азырақ құрылғыны бітеп тастайтын құрылыс шаңына төзімді.

-30 ℃ - + 50 ℃ жұмыс терезесі климаттық камерада тексерілген - Солтүстік қыста және Орталық Азия дала маусымдарына қатысты.

Бес метрлік кабель және ықшам корпус сізге гимнастикасыз-ақ розеткаға жетуге мүмкіндік береді, ал құрылғы тасымалдау сөмкесінде тегіс жиналады.

Техникалық сипаттамалар

Базарлар мен жолдар Бұл бөлімше үшін салынған

Трансшекаралық еуропалық тур: бір зарядтағыш, бір қызыл аша және сол қосқыш Франция, Германия, Солтүстік және Балқан елдерінде жұмыс істейді.

Үш фазалы қосылымдар бар және тұрақты зарядтау нүктесі бар өнеркәсіптік және құрылыс алаңдары құрылысқа рұқсатты қажет етеді.

Автокөліктерді учаскелер арасында жылжытатын және әр аулада қабырға қораптарын орнатудан бас тартатын автобазалар мен жалға беруші компаниялар.

Скандинавиялық және ресейлік/орталық азиялық нарықтар, мұнда нөлден төмен зарядтау бұрыштық жағдай емес, қысқы факт болып табылады.

Оқиғалар мен көрмелер: демонстрациялық көліктерді залдағы ұзартқыш сымдардың орнына 380 В қуат көзінен зарядтау.

11 кВт-та электрлік не болады

Үш фазалы 380/400 В CEE қызыл ашасы арқылы келеді және фаза бойынша көлік қабылдайтын жалғыз зарядтау тізбегіне түрлендіріледі. Қорап бір фазаға 16А тартады, бұл көптеген коммерциялық жабдық үшін жеткілікті қарапайым, бірақ 11 кВт-қа дейін нақты өткізу қабілеттілігін қосады.

Қуат беру алдында құрылғы 2 типті басқару ұшқышы арқылы көлікпен қол алысады және көліктің борттық зарядтағышының үш фазалы ток қабылдай алатынын тексереді. Кейбір электр машиналары үш фазалы болса да тек бір фазалы зарядтайды; қорап үнсіз істен шығудың орнына бұл туралы СКД-де хабарлайды.

Қорғаныс тұрмыстық ажыратқышқа қарағанда тереңірек жұмыс істейді: асқын кернеу, төмен кернеу, шамадан тыс жүктеме, қысқа тұйықталу, жерге тұйықталу ақаулары, артық температура, апаттық тоқтату және қалдық ток барлығы дербес бақыланады, құрылғы желіден өшіріліп, кодты көрсетеді.

Кіріс 380VAC ±15% болғандықтан, құрылғы әлсіз ауылдық желілерге ұқсас қуаттағы бір фазалы зарядтағыштарға қарағанда жақсырақ шыдайды — 32А бір фазалы жүктемені тоқтататын кернеудің төмендеуі сол терезеде жұтылады.

Шекара шенеунігі танитын сертификаттар

CQC, CE және TUV сертификаттары кеден брокерлеріне немесе сертификаттау органдарына тапсыруға дайын есеп нөмірлері бар үлгіге және партияға беріледі.

Әрбір құрылғы 100% сыналады — диэлектрлік беріктік, оқшаулау кедергісі және жердің үздіксіздігі — корпус жабылмай тұрып, үлгі алынбайды.

Құрастырудан кейін 30 минуттық толық жүктемемен күйіп кету; құрылғы қаптамаға салмас бұрын термиялық дрейфсіз 11 кВт-ты ұстауы керек.

IP55 шаң мен спрейді сынау акрил панелінің қосылысы мен кабель түйіспесін қоса алғанда, толық жиналған қорапты қамтиды.

Пакет деңгейіндегі төзімділік: контакторлардың 10 000 операцияға айналуы және басқару тақтасы мен СКД-де 96 сағаттық тұзды шашырату.

Климаттық камераның валидациясы -30℃ мен +50℃ аралығында, іске қосу әрекеті төтенше суықта құжатталған.

Тақтадан қорапқа дейін: құрылыс жолы

Бағыт басқару тақтасынан басталады: жинау және орнату, толқынмен дәнекерлеу, содан кейін электрониканы конденсациядан қорғау үшін конформды жабын - құрылғы -20 ° C ауа мен жылы кабина арасында қозғалатын суық климаттық нарықтардағы нақты қауіп.

ДК/АБС корпусы Чжэцзян, Юэцин қаласындағы AMPPAL зауытында FANUC және TRUMPF көмегімен жасалған роботты ұяшықтарда қалыпталған; акрил панелі бір мекемеде CNC кесілген және жылтыратылған және айнымалы ток және тұрақты ток өнімдері ешқашан құрастыру желісін бөліспейді.

Құрастыру қуат сатысын монтаждау, RCD және контакторды орнату, кабель түйіспелерін тығыздау, панельді орнату және екі сатылы сынақ стенді арқылы орындалады; әрбір оператор қадамды құрылғының сериялық нөміріне қарсы тіркейді.

2014 жылы негізі қаланған AMPPAL қазір жылына бір миллионнан астам зарядтау бірлігін басқарады және барлығы бір миллионнан астам қуат берді. Әрбір портативті құрылғыдағы соңғы QC қолмен жасалады: ысырма сезімі, кабельдің созылуын азайту, панельді әрлеу — пайдаланушы күн сайын қолын тигізетін мәліметтер.

Үш фазалы шындықты тексеру: бұл құрылғы қайда сәйкес келеді (және қай жерде жоқ)

11 кВт блогын алыңыз, егер сіздің көлік жүргізуіңіз үнемі шекараларды кесіп өтсе немесе үш фазалы қуат көзі бар сайттардан жұмыс істесе және көлігіңіздің борттық зарядтау құрылғысы шын мәнінде үш фазаны қабылдаса — алдымен көліктің техникалық парағын тексеріңіз, себебі тек бір фазалы автомобиль қорап мүмкіндігінің шамамен үштен бір бөлігін зарядтайды.

Жалғыз қуат көзі тұрмыстық бір фазалы розетка болса, оны каталогта қалдырыңыз: құрылғы дизайны бойынша үш фазалы және ешбір адаптер 220 В бір фазалы кернеуді 11 кВтқа түрлендірмейді. Таза бір фазалы үйлер үшін 7 кВт портативті модель дұрыс сәйкес келеді.

Тұрақты гаражда әр түнде бір көлікті зарядтасаңыз, оны қалдырыңыз — жүктемені басқаруы бар орнатылған қабырға қорабы бағасы мен ұқыптылығы жағынан портативті құрылғыны жеңеді.

Егер сізге 22 кВт немесе тұрақты ток жылдам зарядтау қажет болса, бұл қорап мүлде дұрыс емес құрал; олар 32А токтағы үш фазалы айнымалы токты немесе толығымен тұрақты тұрақты зарядтағышты қажет етеді.

Неліктен дистрибьюторлар 11 кВт желісін сақтайды?

Анық, жеткіліксіз қызмет көрсететін сатып алушысы бар өнім: коммерциялық операторлар және тұрмыстық зарядтауды пайдалана алмайтын қалааралық электр көлігі саяхатшылары.

Стандартты конфигурациялар бойынша 15-20 жұмыс күні; Акрил панеліндегі және қаптамадағы OEM бренді бірдей кестеде жұмыс істейді.

Қарапайым MOQ импорттаушыларға контейнер кеңістігін бермес бұрын үш фазалы тауашаны тексеруге мүмкіндік береді.

Зауытта конфигурацияланған CEE қызыл 16A штепсельі, 2 типті тапанша (сұраныс бойынша GB/T) және сертификаттар — CE/TUV/CQC — тағайындалған нарық үшін дайындалған.

AMPPAL 40+ елге экспорттайды, 200+ зарядтау станциясын өзі басқарады және NEOM жасыл сутегі алаңы сияқты жобаларды қамтамасыз етеді; Сіздің серіктесіңіз сауда компаниясы емес, өндіруші.

Қорапқа салынған, паллеттелген және есіктен тыс

Әрбір 11 кВт бірлік курьерлік желілерге және сөре дисплейіне арналған бөлшек саудаға дайын картон қорапта жеткізіледі, өйткені бұл санат Интернетте көп сатылады. Картонның жалпы салмағы 5 метрлік кабельді қосқанда шамамен 8-10 кг болады — дистрибьюторға тез қор қажет болған кезде әуе жүктерін тасымалдау үшін жеткілікті жеңіл.

Контейнерге тапсырыстар картон өлшеміне байланысты 20 фут жүкке 80-120 картон қорапты буып, паллеттелген, созылып оралған және сатып алушының белгісіне таңбаланған.

Құжаттама тауарлармен бірге жүреді: коммерциялық шот-фактура, орау парағы, CE/TUV/CQC сертификаттары және сынақ есептері, бұл үш фазалы электр импортын 40-тан астам елде кеден арқылы өткізуді қамтамасыз етеді.

Шекара арқылы қызмет көрсету

Сериялық нөмірге байланысты 2 жылдық кепілдік, тіпті құрылғы ел өзгерген кезде де AMPPAL экспорттық желісі арқылы орындалады.

Қосалқы тақталар, СКД модульдері және кабель жинақтары расталған күннен бастап 5 жұмыс күні ішінде жинақталады және жөнелтіледі.

Электрондық пошта немесе WhatsApp арқылы СКД ақаулық коды арқылы диагностика — көп жағдайлар жабдықты қайтармай-ақ шешіледі.

Өнімнің қызмет ету мерзімі үшін зауыттық портал арқылы таратылатын микробағдарлама және APP шағын бағдарламасы жаңартулары.

Суық климатты күту бойынша нұсқаулық қамтылған: қатты суықта толық зарядтау алдында құрылғыны -10℃ дейін жылытыңыз.

Біз көретін бес дала қатесі

Қате: лагерьдегі әрбір қызыл розетка 16А деп есептелсе, кейбіреулері 32А, кейбіреулері таңбаланбаған. Оң жақта: розетканың техникалық тақтайшасын тексеріңіз; құрылғы фазаға 16А тартады және екеуінде де қауіпсіз, бірақ кабель мен аша сәйкес болуы керек.

Қате: көлік құралын жаяу жүргіншілер жолына жалғанған кабельмен қою. Оң жақта: кабельді жоғарыдан немесе төсеніш астынан өткізіп, розеткадан ажыратқаннан кейін мылтықты бекітіңіз.

Дұрыс емес: үйдегі адаптер арқылы көк 16А бір фазалы розетканы пайдалану. Оң жақта: құрылғы құрастырылған CEE қызыл бес істікшелі қосылымын ғана пайдаланыңыз.

Қате: құрылғы толық зарядтау сеансынан ыстық болған кезде корпусты жабу. Оң жақ: оны бірнеше минут бос қалдырыңыз және құрғақ және бос күйінде сақтаңыз.

Қате: СКД ескертуін елемеу және көлікті жалғастыру. Оң жақта: кодты оқып шығыңыз, ақау себебін жойыңыз және ол қайталанса, кодпен бізге хабарласыңыз.

Ұзақ жолақтағы дауыстар

Финдік логистикалық фирма Хельсинки мен Лапландия арасында төрт жеткізілетін электр көлігін басқарады. Олардың флот менеджері: «-25°С температурада құрылғы іске қосылып, 11 кВт қуатқа ие болады, мұнда біз екі бір фазалы зарядтағыш тоқтап қалды. Біз кабельдің бес метрдің орнына алты метр болғанын қалаймыз — біздің аулаларымыздың бірі көлікті қою бұрышын бұзады».

Қазақстандық импорттаушы 11 кВт моделін тау-кен қызметтері бойынша мердігерлерге сатады: «Учаскелерде зарядтау станциялары емес, үш фазалы дизель генераторлары бар. Бұл қорап бірнеше минут ішінде генератор қосылымын зарядтау нүктесіне айналдырады. Акрил панелі қатты соққыға ұшырады және әлі де жаңа болып көрінеді, бұл бізді таң қалдырды.'

Екі ай бойы Скандинавияны аралаған неміс ерлі-зайыптылары бізге сапардың ортасында былай деп жазды: «CEE қызыл розеткасы бар әрбір лагерь түнде толық зарядқа айналды. Біз көгілдір розеткаларды алдын ала жоспарлап, таңертең аң аулауға жұмсадық. Жалғыз ренжіткені қызыл розетка құлыпталған қақпаның артында тұрған бір француз лагері болды - оны зарядтағыш шешпейді.'

Шекарадан өту туралы жиі қойылатын сұрақтар

С: 11 кВт құрылғы қай штепсельді пайдаланады?

A: CEE қызыл бес істікшелі, 16А, 400В үш фазалы өнеркәсіптік штепсель — бұл стандарт еуропалық лагерьлерде, фермаларда және шеберханаларда кездеседі.

С: Оны бір фазалы розеткадан зарядтауға болады ма?

A: Жоқ. Ол үш фазалы 380/400 В қажет; бір фазалы қоректену кезінде құрылғы жоба бойынша қуат бермейді.

С: Менің көлігімдегі зарядтағыш — ол 11 кВт қабылдай ма?

A: Ол үш фазалы айнымалы ток зарядтауды қолдаса ғана; көліктің техникалық сипаттамаларын тексеріңіз, өйткені көптеген шағын электр машиналары бір фазалы шектелген.

Q: Ол шынымен қаншалықты жылдам зарядталады?

A: Шамамен 4,5 сағатта толық қуатта 50 кВт/сағ – бір түнде тоқтау толық күндік қозғалыс ауқымын қосады.

С: -30℃ рейтингі сенімді ме?

A: Ол климаттық камерада тексерілген, іске қосу өте суықта сыналған; Біз әлі де суықта толық жүктеме сеанстары алдында құрылғыны жылытуға кеңес береміз.

С: Ол 230В үш фазалы желілері бар елдерде жұмыс істей ме?

A: 380VAC ±15% кіріс терезесі 400В еуропалық желілердің көпшілігін қамтиды; стандартты емес торлар үшін тапсырыс уақытында бізбен фазадан фазаға кернеуіңізді растаңыз.

С: Кеденге қандай құжаттарды аламын?

A: CE, TUV және CQC сертификаттары, сынақ есептері, коммерциялық шот-фактура және орау тізімі, 40+ елдерге экспорттауға дайындалған.

С: Ол шынымен портативті ме?

Ж: шамамен 8-10 кг оралған, тасымалдау қорабы опциясы бар — өнеркәсіптік сезінетіндей ауыр, бір адам қозғала алатындай жеңіл.
