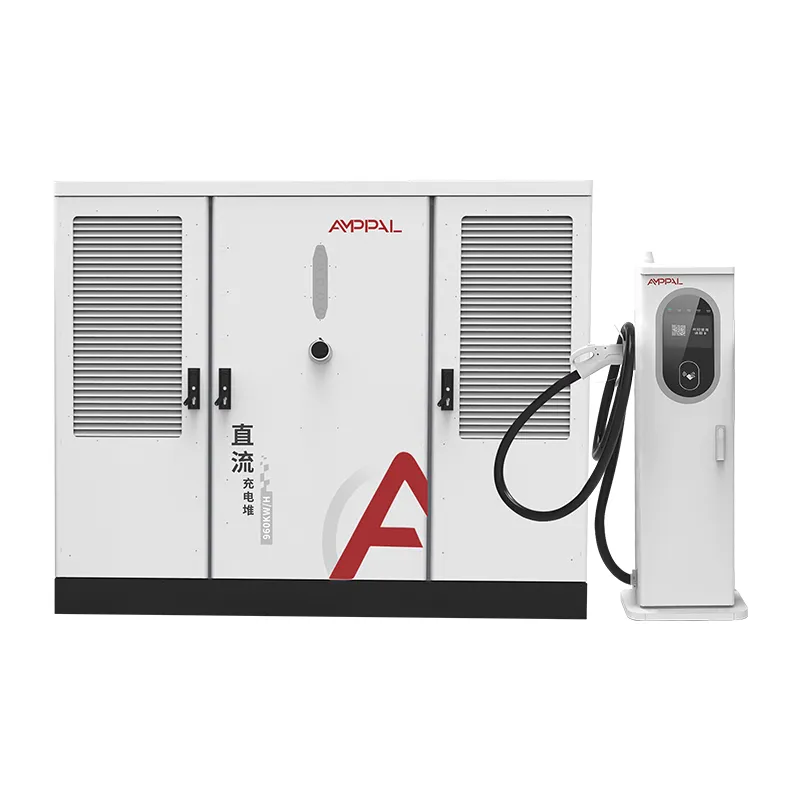

720 кВт сплит типті ультра жылдам электр зарядтау құрылғысы ауыр жүкті электр машиналары флоттарына арналған

Бір шкафта 2-ден 16 қаруға дейін масштабтау

Зарядтау сайты - бұл ешкім білмейтін нөмірге ставка: үшінші жылда қанша көлік пайда болады. AF-DC-720-Series бұл ставканы әдемі түрде жоғалту үшін жасалған.

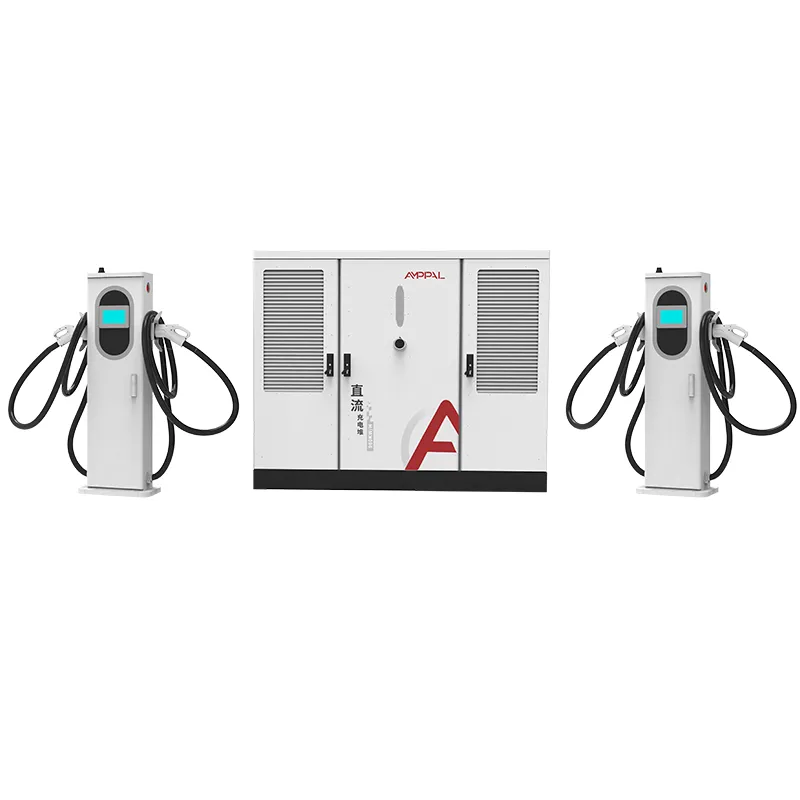

Шкаф 720 кВт-та бекітілген, бірақ розетка саны шешім емес, теру болып табылады. Екі немесе он алты терминал, олар бір шкафқа бекітіледі, бірдей қуат пулын бөліседі және бірдей OCPP серверіне есеп береді. Сіз трафик белгісіз жерде кішкентайдан бастайсыз және дәлелденген жерде кеңейтесіз.

Бұл бетте кеңейту жолы, әр түрлі қару сандарындағы кезек тәртібі және нақты станция бюджеттері үшін жұмыс істейтін кезең-кезеңімен инвестициялау ырғағы бар.

Біз 40-тан астам экспорттық елдерде көріп отырған үлгі біркелкі: терминалдарын кезең-кезеңімен өңдейтін операторлар бірінші күні соңғы өлшемді болжайтын операторларды жеңеді.

Неліктен Gun Count тұтынушы тәжірибесін анықтайды

Ең жоғары қуат жобаны сатады; Жүргізушілердің қайтып келетін-келмейтінін мылтық санау шешеді. Олардың арасындағы қарым-қатынас мұқият қарауға лайық.

Көбірек қарулар 720 кВт пул өзгермеген кезде де қысқа күтуді білдіреді, себебі драйверді қайтармай тұрып бір сеанстағы қуат төмендейді.

720 кВт қуаты бар 16 мылтық алаңы әрбір белсенді сеансқа орташа есеппен 45 кВт береді, бұл баяу, бірақ толық зарядтау үшін жеткілікті; 4 мылтық алаңы бір машинаға 180 кВт береді.

Кезекте тұру математикасы қарапайым: 16 мылтық пен 15 минуттық орташа сеанспен сайт толық пайдалану кезінде сағатына шамамен 60 көлікті тазартады.

Жылдам және баяу шығанақтар қатар өмір сүре алады: жүк көліктеріне 600А сұйық салқындатылған терминалдарды және бір шкафтағы автомобильдерге 250А ауамен салқындатылатын терминалдарды тағайындаңыз.

Терминалдарды топтамамен орналастыруға болады, сондықтан сол шкаф осы тоқсанда 4 зеңбірекке және келесі тоқсанда екінші қуат бөлмесінсіз 8 қаруға қызмет етеді.

Қашықтағы OCPP басқару құралы ең жоғары желі сағаттарында мылтық қуатын жабуға және түнде көтеруге мүмкіндік береді, бұл жабдықты өзгертпей тәжірибені өзгертеді.

Техникалық сипаттамалар

720 кВт станциялары үшін жоспарлау сценарийлері

Greenfield highway sites opening with 4 guns and adding 4 more every six months as traffic matures.

Қалалық хабтар, онда пәтер иесі қазір кабинетке еден кеңістігін береді және жалға алушы ретінде терминалдық позицияларды береді.

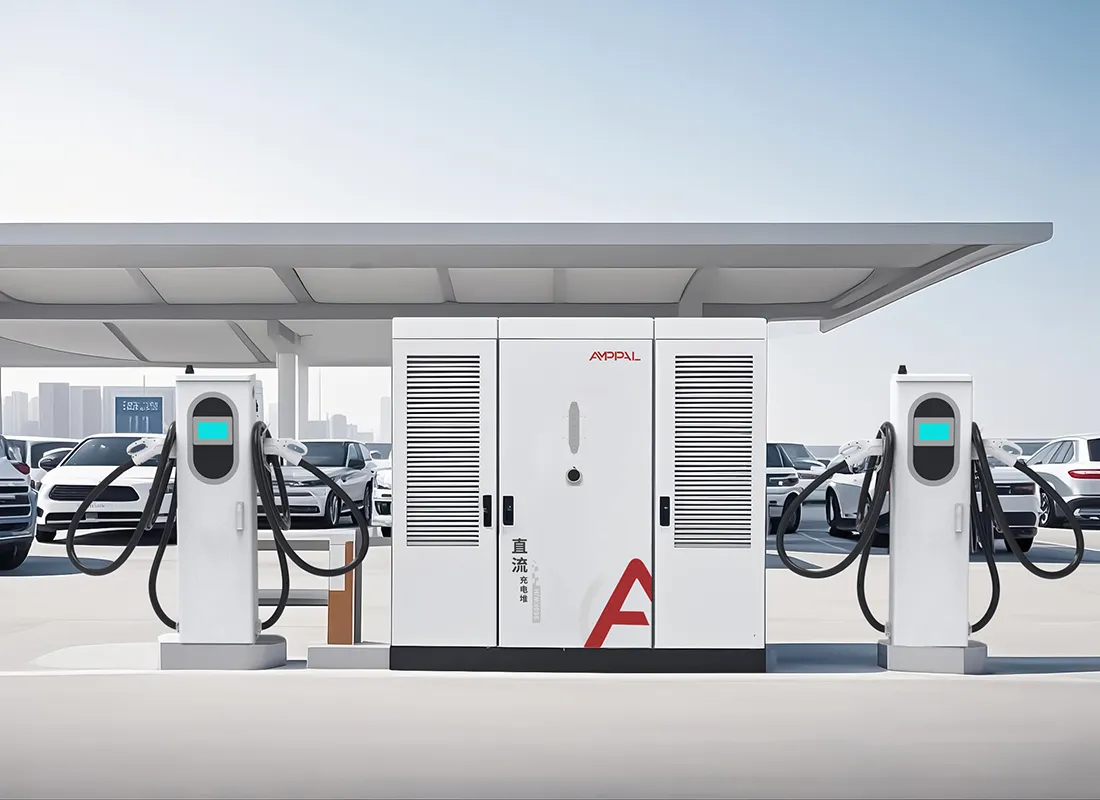

Депо-плюс-қоғамдық гибридтер: флотқа арналған 2 ауыр салмақты сұйық салқындатылған шығанақ, жалпыға арналған 6 ауамен салқындатылған шығанақ, барлығы бір шкафта.

16 терминалды конфигурация маусымға орнатылып, кейін жартылай жойылатын уақытша немесе оқиға заряды.

Көп сатылы тендерлер, мұнда коммуналдық кәсіпорын 720 кВт қуаттылықты бір рет мақұлдайды және оператор аппараттық құралдарды фазалайды.

2-ден 16-ға дейінгі розеткадағы қуатты бөлісу логикасы

Контроллер 720 кВт-ты бір бассейн ретінде және әрбір терминалды кран ретінде қарастырады. Сеанс басталғанда, пул өз сұрауын тегін немен салыстырып тексереді және қуат береді; қазірдің өзінде жұмыс істеп тұрған сеанстар үзілмейді, олар жай ғана олардың айналасындағы бассейннің кішірейгенін көреді.

16 белсенді сеанста әрбір автомобиль шамамен 45 кВт алады, ол әлі де орташа EV-ді шамамен бір сағатта 20%-дан 80%-ға дейін жылжытады. 4 белсенді сеанста әрбір көлік 180 кВт-қа дейін тарта алады, ал басқа ештеңе зарядталмаса, бір көлік толық 720 кВт-ты қабылдай алады.

OCPP-дегі басымдық параметрі операторға флот алаңдарын қорғауға мүмкіндік береді: депо өз жүк көліктері үшін 600А кепілдік бере отырып, қоғамдық терминалдарды 30 кВт-та жауып тастай алады. Мұның бәрі инженерлік емес, конфигурация.

Кернеу сұраулары да маңызды. 300-1000VDC шығыс диапазоны бір автобустағы 400В-сыныптағы автомобильдерді және 800В-сыныптағы жүк көліктерін қамтиды, сондықтан сәулетпен ешқандай мылтық қалмайды.

Сәйкестік сынағы және сапаны қамтамасыз ету

Кеңейту икемділігі, егер сертификат сіз жіберген конфигурацияны қамтымаса, ештеңені білдірмейді, сондықтан әрбір комбинация жүйе ретінде тексеріледі.

UL 2202-2022 және UL 2231-2 тізімі тек анықтамалық конфигурация емес, 2-16 розеткалары бар шкафқа қолданылады.

IP54 корпусын сынау шкаф пен терминалдарды қамтиды; үлгілер листинг бағдарламасына сәйкес су ағыны мен шаңға сыналады.

Қуат коэффициенті әрбір шкафта толық жүктеме кезінде өлшенеді және босату алдында ≥0,99 мәнін оқу керек.

48 сағаттық күйіп кету әрбір құрылғыны ішінара жүктеме, толық жүктеме және жүктемесіз циклдар арқылы іске қосады, деректер сериялық нөмірге тіркеледі.

Зауыттық сапа қақпаларына крутящий аудиттер, кабельді бағыттау тексерулері және әрбір мылтықтың соңғы қосқышын енгізу сынағы кіреді.

Біздің зауытта: соңғы сынаққа дейін робот дәнекерлеу

1-қадам. CNC тесу және лазерлік кесу қапталған болат катушкалардан қоршауларды пішіндейді.

2-қадам. FANUC дәнекерлеу роботтары рамаларды құрастырады; TRUMPF тежегіштері сыртқы панельдерді бүктейді.

3-қадам. Ұнтақпен қаптау және пеште қатайту IP54 стандартына сай әрлеуге оның беріктігін береді.

4-қадам. Ажыратқыштардың айнымалы ток сымдары және тарату айнымалы ток желісінде жүреді; Тұрақты ток модулін құрастыру бөлек орындалады.

5-қадам. Бөлу контроллері тұтынушының OCPP және терминалды санау конфигурациясымен жыпылықтайды.

6-қадам. Толық 720 кВт жүктеме сынағы тиімділікті, қуат коэффициентін және шығыс толқынын тексереді.

7-қадам. Құрылғылар 48 сағаттық күйіп кетуді жүзеге асырады; кез келген ақау қайта өңдеуді және жаңа сынақ циклін іске қосады.

8-қадам. Қорытынды тексеру және қорапқа салу; Зауыттың жылдық қуаттылығы бір миллионнан асады, ал 2024 жеткізілім миллионнан асты.

Өлшем бойынша нұсқаулық: қару, қуат және кезек тәртібі

Сіз қабылдайтын кезектен бастаңыз. Егер 10 минуттық күту шегі болса, станцияға сұраныстың ең жоғары сағатына 12 көлікке шамамен бір мылтық қажет. Бұл ереже бос емес тас жол алаңын 8-ден 16-ға дейін, ал шағын қала учаскесін 2-ден 4-ке дейін қояды.

Содан кейін бір қарудың қуатын тексеріңіз. Орташа алғанда 40 кВт-тан төмен сеанстар бір сағатқа созылады және жүргізушілер кетеді. Егер сіздің болжамыңыз орташа қуатты 40 кВт-тан төмен болса, жауап көп емес, аз қару болады.

Қуаттылығы 720 кВт және тәуліктік көлемі 20 вагондық алаң үшін 16 мылтық сатып алмаңыз. Шкаф оны қолдайды, бірақ кезек үлгісі оны қажет етпейді, ал терминалдық инвестиция бос отырады. 4-тен бастаңыз, 8-ге дейін өсіңіз, деректерді қараңыз.

Бір шынайы ескерту: егер сіздің сайтыңыз ешқашан 4 қарудан аспаса және жүк көліктерін ешқашан көрмесе, төмен қуат класындағы біріктірілген блок - бұл арзанырақ жауап. Бөлінген архитектураның икемділігінің бағасы бар және оны бұрыштық лот үшін төлемеу керек.

Неліктен сайт операторлары өсу үшін AMPPAL таңдайды?

Терминалдар бір шкафқа қарсы пакеттерге тапсырыс беріледі, сондықтан екінші кеңейту жаңа электр қондырғысын емес, терминалды жөнелтуді талап етеді.

Сурет мақұлданғаннан кейін 15-20 жұмыс күні жеткізу және кезең-кезеңімен шығаруға сәйкес келетін бір контейнердің MOQ.

OEM/ODM бренді, реттелетін кабель ұзындығы және бір партияға қосқыш қоспалары, сондықтан әрбір кеңейту нарықты қадағалай алады.

UL 2202-2022 және UL 2231-2 тізімделген; Басқа аймақтар үшін CE, CB және TUV.

260+ қызметкері және 40+ экспорттық елдері, сонымен қатар 200+ станциясы бар 2014 жылы құрылған өндіруші.

Корпус, контейнерді тиеу және құжаттар

Шкаф көтергіш құлақтары бар болат қаңқалы ағаш жәшікке салынған; терминалдар кабельдер оралған және қосқыштар толтырылған паллеттелген. Жүктеу жоспарлары тапсырыс бойынша жасалады, сондықтан 40 фут биік текше контейнер шкафты және сіз шынымен тапсырыс берген терминалдық пакетті алады.

Шарттар - тағайындалған жерге FOB Ningbo немесе CIF. Құжаттар жинағы, шот-фактура, орау парағы, жүкқұжат және UL сынақ есептері біздің кеңседен жөнелтілгеннен кейін 3 жұмыс күні ішінде кетеді.

Кезеңдік жобалар үшін біз жеткізілімдерді бөле аламыз, шкафты бірінші және кейінгі терминалдық топтамаларды әр жолы бөлек құжаттамамен жібере аламыз.

Сатудан кейінгі қолдау және далалық қызмет көрсету

Шкафқа, терминалдарға, модульдерге және контроллерге екі жылдық стандартты кепілдік.

Қордағы қосалқы терминалдар мен қуат модульдері; 5 жұмыс күні ішінде кепілдік ақаулары үшін кемеаралық алмасу.

Техниктің келуінсіз кезек параметрлері, қуат қақпақтары және ақаулар журналдары үшін қашықтағы OCPP диагностикасы.

Әрбір кеңейту партиясы үшін іске қосу жөніндегі нұсқаулық, соның ішінде жұмыс істейтін шкафқа қару қосуға арналған бақылау тізімі.

Микробағдарлама жаңартулары және конфигурация үлгілері әрбір тұтынушымен ортақ, осылайша жаңа терминалдар пулға автоматты түрде қосылады.

Көп қарулы конфигурацияларға арналған пайдалану ескертпесі

Қате: номиналды 16 розеткадан тыс терминалдарды қосу. Оң жақта: 16-да тоқтап, кезек талап еткенде екінші шкафқа тапсырыс беріңіз.

Қате: OCPP серверінде әрбір қаруды максималды қуатқа орнату. Оң жақта: бассейн бір дүңгіршекте таусылмауы үшін әр терминал қақпақтарын конфигурациялаңыз.

Қате: пайдаланылмаған терминалдарды қыста қуатта қалдыру. Оң жақта: бос тұру шығындарын азайту үшін әр розеткаға күту режимін пайдаланыңыз.

Қате: бір ортақ фидердегі 50Гц және 60Гц аймақтарын араластыру. Оң жақта: орнату алдында сайт кірісінің 50/60 Гц жиілікте AC480V ±10% сәйкес келетінін растаңыз.

Қате: мылтық саны өскен сайын ауамен салқындатылған терминалдардағы тоқсан сайынғы сүзгіні тазалауды өткізіп жіберу. Оң жақта: терминалға техникалық қызмет көрсетуді розетка санына қарай масштабталатын кестеге қойыңыз.

Алты айдан кейін станция операторлары не дейді

Америка Құрама Штаттарының Техас штатындағы автожол операторы 720 кВт шкафта 6 мылтықпен ашылды және бес айдан кейін 12-ге дейін кеңейтілді. Оның есебі: терминалдың екінші партиясы екі күнде онлайн болды және кеңейту кезінде шкафты ешқашан ашудың қажеті болмады.

Әзірбайжан, Баку қаласындағы автобус депосының меңгерушісі бір шкафта 16 зеңбіректі басқарады және тек OCPP бақылау тақтасы ай сайынғы есептері үшін әр мылтық сессиясының тарихын көрсетпейтініне ғана шағымданады. Аппараттық құралдың өзі 99,2% жұмыс уақытын тіркеді.

Дубайдағы (БАӘ) сауда орталығының әзірлеушісі 720 кВт-тық 4 зеңбіректен бастады және кезекті басқаруға болатынын сипаттайды, бірақ ол кешкі ең жоғары уақытта қанша жүргізуші зарядтайтынын бағаламағанын мойындады және осы жерде барлық 16 қаруды итермей, екінші шкафты жоспарлап отыр.

Жиі қойылатын сұрақтар: Станцияны масштабтау

С: 720 кВт шкаф шынымен 2 зеңбіректен басталуы мүмкін бе?

Ж: Иә, ең аз тапсырыс – 2 терминал; тағы сол кабинетке кейінірек қосылады.

С: Жұмыс істейтін станцияға терминалдарды қосу қанша уақытты алады?

A: Монтаждау, кабельді қосу және OCPP конфигурациясына әдетте бір жұмыс күні.

С: Сайт толып жатқанда, бір қарудың қуаты не болады?

A: Бассейн сұрау бойынша біркелкі бөлінеді; 16 сеанста әрқайсысы шамамен 45 кВт, 4 сеанста шамамен 180 кВт алады.

С: Мылтықтарды кейінірек қоссам, маған үлкенірек фидер керек пе?

A: Жоқ, 720 кВт кіріс өзгеріссіз қалады; тек розетканың аппараттық құралы өзгереді.

С: Жүк көліктері мен жеңіл көліктер шкафты бөлісе ала ма?

Ж: Иә, жүк көліктері үшін 600А сұйық салқындатылған терминалдармен және жеңіл автомобильдер үшін 250А ауамен салқындатылған терминалдармен.

С: 16 мылтық қатаң шектеу ме?

Ж: Иә, әр кабинетте; одан тыс, екінші шкафты қосыңыз және OCPP ішінде тораптарды бөлек ұстаңыз.

С: Терминалдар қандай қосқыштарды тасымалдай алады?

A: CCS1, CCS2, GB/T, CHAdeMO және NACS, әр терминалға тағайындалады.

С: Кезеңді шығару үшін жеткізу уақыты қандай?

Ж: Әрбір топтама сызбаны мақұлдағаннан кейін 15-20 жұмыс күні ішінде жеткізіледі, сондықтан кезең-кезеңмен өту сізді бәсеңдетпейді.
