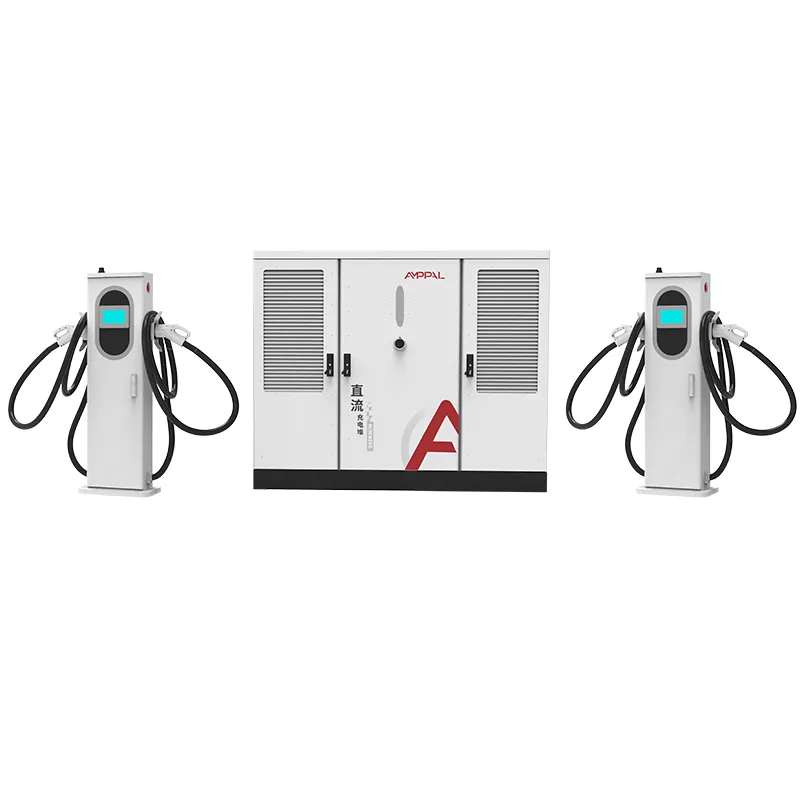

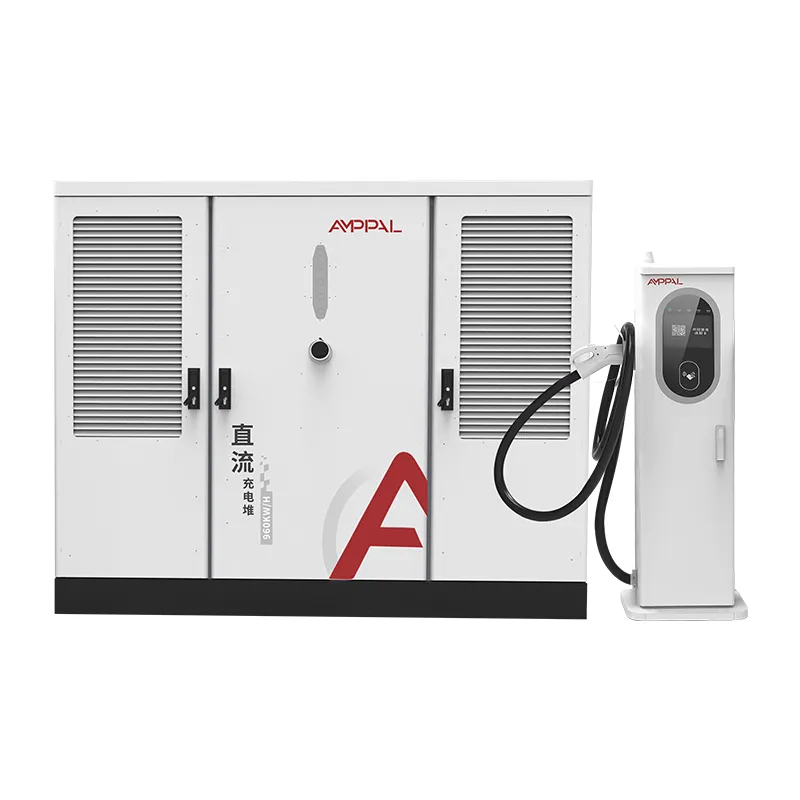

Коммерциялық зарядтау концентраторларына арналған 800 кВт жоғары қуатты бөлінген DC EV зарядтау жүйесі

UL сертификаттары іс жүзінде нені қамтиды

Солтүстік Америка CE белгісін зарядтағышты орнату қауіпсіз екенін дәлелдейтін құжат ретінде қабылдамайды. Ол тізімді қабылдайды және тұрақты ток жылдам зарядтау жабдығы үшін листинг UL болып табылады.

Бұл 800 кВт бөлінетін жүйеде EV зарядтау жүйесінің жабдығына арналған стандарт UL 2202-2022 және операторды электр тогының соғуынан қорғайтын персоналды қорғау жүйесінің стандарты UL 2231-2 бар. Екеуі де фирмалық тақтайшада басылған және екеуі де юрисдикцияның инспекциясы бар органнан аман қалады.

Бұл бетте екі стандарт, 480 В Солтүстік Америка кіріс дизайны және жобаларды қайта өңдеуден сақтайтын сәйкестік нүктелері түсіндіріледі.

Біз бұл беттің не емес екендігі туралы тікелей болуымыз керек: бұл заңды кеңес емес және жергілікті кодтар штат пен округке байланысты өзгереді. Бұл 800 кВт жүйенің АҚШ пен Канада жобаларында жиі кездесетін кедергілерді қалай жоятынының практикалық көрінісі.

Солтүстік Америка нарығына қол жеткізу: UL және CE

CE белгісі мен UL листингінің арасындағы айырмашылық қағазбастылық емес. Бұл жабдықты заңды түрде орнатуға және сақтандыруға бола ма.

CE - өндірушінің өзін-өзі декларациясы; UL - бұл зауыттық тексерулер мен кейінгі аудиттермен қамтамасыз етілген үшінші тарап тізімі.

АҚШ-тың көптеген юрисдикциялары, коммуналдық қызметтері және сақтандырушылары ұлттық деңгейде мойындалған сынақ зертханасының тізімін талап етеді, оны тек CE ұсынбайды.

UL 2202-2022 зарядтау жүйесінің жабдығын тұтастай қамтиды: қоршау, сымдар, кіріс тізбектері және шығыс тізбектері.

UL 2231-2 персоналды қорғау жүйесін, қосқыш пен тұрақты ток шығысы арасындағы қауіпсіздік блоктау тізбегін қамтиды.

Екі тізімде де 800 кВт жүйесі көптеген штаттарда арнайы инженерлік бағалаусыз рұқсат беруге дайын.

Канада үшін бірдей жабдықты CSA әріптестерінен бағалауға болады; біздің UL файлдарымыз бұл жолды қолдайды.

Техникалық сипаттамалар

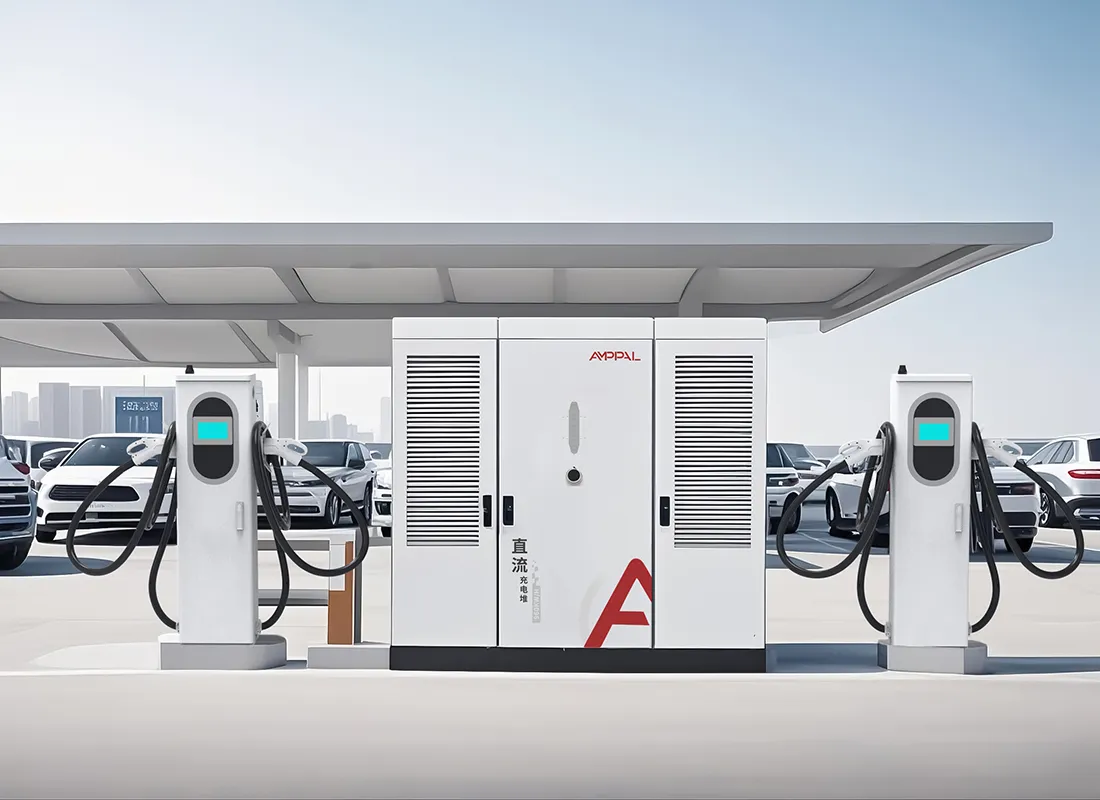

АҚШ және Канада сайттары 800 кВт үшін салынған

480 В үш фазалы қызмет бар және 800 кВт келісім-шарттық қуаттылық болып табылатын мемлекетаралық дәліз станциялары.

NEVI немесе тізімде көрсетілген жабдықты қажет ететін мемлекет қаржыландыратын бағдарламалар бойынша сауда-саттыққа қатысатын жүк көліктерінің аялдамасы мен демалыс орындары.

Дизельдік инфрақұрылымды жоғары қуатты тұрақты токпен зарядтаумен алмастыратын корпоративтік және автопарк аулалары.

Үлкен автотұрақтары және жалғыз арнайы трансформаторы бар сауда және ойын-сауық орындары.

Тарату желісінде жоғары қуатты зарядтауды көрсететін коммуналдық пилоттық жобалар.

Бір 480 В қызметі бірнеше зарядтау аймақтарын тамақтандыратын әуежай және транзиттік тұрақ құрылымдары.

480 В қызметке кіруден CCS1 шығысына дейін

Шкаф Солтүстік Американың коммерциялық стандарты бойынша жасалған: AC480V ±10% 50/60Гц үш фазалы кірісте. Стандартты 480 В қызметі мен шкаф арасында күшейткіш трансформатор қажет емес; түзеткіш сатысы 300-1000VDC шинасына тікелей түрлендіреді.

Қуат коэффициентін түзету кірісті ≥0,99 деңгейінде ұстайды, бұл сұранысты есепке алу құралын таза ұстайды және реактивті қуат үшін есеп беретін коммерциялық тарифтер бойынша айыппұлдарды болдырмайды.

800 кВт бассейн 2-ден 16 терминалға дейін қоректенеді. Әрбір терминал өз токын контроллермен келіседі, сондықтан 600А сұйық салқындатылған стенд пен 250А ауамен салқындатылған қойма бір шкафта қатар тұрады және шығыс қосқыштары нарыққа шығады: Солтүстік Америка үшін CCS1, NACS қол жетімді.

Жерге тұйықталу және персоналды қорғау UL 2231-2 стандартына сәйкес шкафтың ішінде өңделеді және станция жүктемені басқару және қашықтан басқару үшін OCPP 1.6 немесе 2.0 серверлеріне қосылады.

Жылуды шкафтың жеке салқындату жүйесі басқарады, сондықтан ≤65дБ шу деңгейі толық шығыс кезінде де сақталады. Бұл көршінің мүлік сызығы жабдық алаңына жақын орналасқан коммерциялық лоттарда маңызды.

UL белгісі, NEC 625 және AHJ қабылдау

Рұқсат беру - тізімде көрсетілген жабдық өзін ақтайтын жерде. Тексеру кезінде үш құжат маңызды және біз олардың барлығын жеткіземіз.

Біздің листинг файлындағы үлгі нөміріне сәйкес келетін зауыттық тақтадағы UL белгісі инспектордың суреті болып табылады.

NEC 625-бабы EV зарядтау жабдығын орнатуды қамтиды; біздің орнату нұсқаулығы шкафты фидер, шамадан тыс ток және ажырату құралдарының талаптарына сәйкестендіреді.

NFPA 70 - бұл кодтың өзі және оның ішінде 625-бап бар; AHJ шолуы жерге қосуға, байланыстыруға және көзге көрінетін жерде ажыратуға бағытталған.

Біз жөнелтілген нақты сериялық диапазондар үшін UL сынақ есептерін және сәйкестік сертификатын береміз.

Кіріс жағындағы құжаттама 480 В сым схемасын және қызметтік қосылымға арналған момент кестелерін қамтиды.

Қаржыландырылатын жобалар үшін UL құжаттамамыз NEVI және мемлекеттік бағдарламалар тендерге қатысушылардан талап ететін жабдық тізімдеріне сәйкес келеді.

UL тізімінде бар бөлімшелер үшін өндіріс процесі

1-қадам. Қоршаулар болат катушкалардан тесіліп, лазермен кесіледі, содан кейін FANUC желілерінде роботпен дәнекерленген.

2-қадам. TRUMPF прес тежегіштері панельдерді құрайды; ұнтақпен қаптау және қатайту.

3-қадам. Айнымалы токты тарату UL танылған құрамдастары мен айналу моменті басқарылатын ұштары бар айнымалы ток желісінде өткізіледі.

4-қадам. Тұрақты ток желісінде түзеткіш модульдер мен персоналды қорғау тақтасы орнатылған.

5-қадам. Әрбір шкаф қуат коэффициенті, толқындар және қорғаныс тексерулері жазылған 800 кВт-қа дейін жүктеме бойынша сыналады.

6-қадам. 48 сағаттық жану құрылғыны айналдырады; журналдар сериялық нөмірге байланады.

7-қадам. UL кейінгі тексеру үлгілері листинг бағдарламасы бойынша өндірістен алынады.

8-қадам. Қорытынды тексеру және қорапқа салу; Зауыт 2024 жылға дейін бір миллионнан астам дананы жөнелтті.

Бұл зарядтағыш жобаңыздың уақыт кестесіне сәйкес пе?

Жобаңыз Америка Құрама Штаттарында немесе Канадада болғанда, қаржыландырушы немесе қызметтік бағдарлама тізімделген жабдықты қажет еткенде немесе сіздің AHJ тек CE стандартына сай жабдықты қабылдамайтын кезде 800 кВт UL тізіміндегі жүйені таңдаңыз. Бұл сонымен қатар 2-ден 16 мылтыққа дейін өсуді қамтитын бір модельді қажет еткенде дұрыс қоңырау.

Оны UL күші жоқ нарықтағы бір 2-мылтық бөлшек сауда бұрышы үшін таңдамаңыз; листинг құнын талап етеді және тек CE бірлігі сол жерде жұмыс істейді.

Тапсырыс бермес бұрын қызмет көрсету қуатын тексеріңіз: шкафқа 480 В қызметінде нақты 800 кВт, сонымен қатар кіріс пен өлшеуге арналған орын қажет. Біз баға ұсынысы бар сайт деректерінің бақылау тізімін жібереміз және біздің инженерлер оны сіз міндеттемес бұрын қарап шығады.

Жеткізу уақыттары тек CE нарықтарынан ерекшеленеді: UL тізіміне енгізілген өндірістер бірдей 15-20 жұмыс күні кестесіне сәйкес келеді, бірақ кейбір АҚШ жобалары өтінімдерді қаржыландыру үшін листинг құжаттарын ертерек қажет етеді. Құжаттар пакетін өтінімді жеңіп алғаннан кейін емес, бағаны сұраған кезде сұраңыз.

Егер сіздің жобаңыз тек қана алыпсатарлық болса, сайтсыз, коммуналдық келісім-шартсыз және әлі рұқсат жолы жоқ болса, тапсырыс бермес бұрын күтіңіз. Жабдық сақталады; тұрақ болмауы мүмкін.

Неліктен UL тізіміндегі зарядтау жабдығына арналған AMPPAL

UL 2202-2022 және UL 2231-2 тізімде берілген, зауыттық бақылау аудиттері әлдеқашан бар.

сызбаны бекіткеннен кейін 15-20 жұмыс күні жеткізу; Бір контейнерден алынған MOQ.

OEM/ODM: Солтүстік Америка бренді, NACS немесе CCS1 коннектор жинақтары және реттелетін кабель ұзындығы.

Брокерлер мен AHJ үшін құжаттар пакеті: UL есептері, шығу тегі туралы сертификаттар және электр схемалары.

2014 жылы негізі қаланған, 40-тан астам елге, соның ішінде АҚШ пен Канадаға экспорттайтын Юэциндегі штаб-пәтері бар өндіруші.

Паллеттеу, көтеру және жеткізу

Шкаф төрт көтеру нүктесі бар шамамен 2300 x 1900 x 1150 мм болат қаңқалы жәшікте жеткізіледі; терминалдар кабельдер оралған және қосқыштар қорғалған паллеттелген. 40 фут биік текше контейнер шкафқа және сегіз терминалға дейін сәйкес келеді.

Жеткізу шарттары - АҚШ немесе Канада портына FOB Ningbo немесе CIF. Құжаттар, шот-фактура, орау парағы, жүкқұжат, UL сынақ есептері және тауардың шығу тегі туралы сертификат тиелгеннен кейін 3 жұмыс күні ішінде беріледі.

Қорапта биіктігі 2200 мм шкафтың такелаждық схемасы бар және біздің іске қосу нұсқаулығы сайтқа арналған жүк көтергіш пен кран нұсқаларын қамтиды.

Қызмет көрсету желісі және кепілдік шарттары

Екі жылдық стандартты кепілдік шкафты, терминалдарды, қуат модульдерін және қорғаныс контроллерін қамтиды.

Кепілдік ақаулары бойынша кеме аралық алмасу; біздің қоймадан 5 жұмыс күні ішінде ауыстыру жөнелтімі.

Қашықтағы OCPP диагностикасы және микробағдарлама жаңартулары біздің инженерлер уақыт белдеулері бойынша өңделеді.

Солтүстік Америка тұтынушыларына арналған қосалқы бөлшектер жинақтары: сақтандырғыштар, қосқыштар және сөреде сақталған басқару тақталары.

Жыл сайынғы техникалық қызмет көрсету бойынша кеңестер бірінші жылдан кейін айналу моментін қайта тексеруді және әр 6 ай сайын қосқыштың тозуын тексеруді қамтиды.

Солтүстік Америка қондырғыларына арналған пайдалану ескертпесі

Қате: шкафты 208 В қызметінен беру. Оң жақта: UL тізімі болжағандай, AC480V ±10% үш фазалы қамтамасыз етіңіз.

Дұрыс емес: жабдықтың көз алдында ажырату құралдарын өткізбеу. Оң жақта: NEC 625 стандартына сәйкес ажыратқышты орнатыңыз және электр схемасы.

Дұрыс емес: тек құбыр арқылы жерге қосу. Оң жақта: орнату нұсқаулығына сәйкес арнайы жабдықты жерге қосу өткізгішін іске қосыңыз.

Қате: UL тізімі тізімде жоқ үшінші тарап терминалын қамтиды деп болжау. Оң жақта: тізімде берілген жүйемен қамтамасыз етілген терминалдарды пайдаланыңыз.

Қате: қуаттандыру алдында AHJ қадамын өткізіп жіберу. Оң жақта: қолында UL файлы мен сынақ есептері бар инспекторды шақырыңыз.

UL тізіміндегі қондырғылар бойынша оператордың пікірі

Калифорниядағы (АҚШ) зарядтау желісі дәліз орнында екі 800 кВт шкафты пайдалануға берді және бірінші сапарда тексеруден өтті. Жоба менеджерінің жалғыз шағымы: жәшік жүк тасымалдау бағасынан екі күннен кейін келді, бұл пайдалануға беруді демалыс күніне итермеледі.

Онтариодағы (Канада) коммуналдық мердігер электр жұмыстарына алдын ала тендер өткізу үшін 480 В сым схемаларын пайдаланды. Оның пікірі, крутящий кесте оны қайта өңдеуге шақырудан құтқарды, дегенмен ол терминалдық кабельдің тірек орналасуы үшін 0,5 м ұзағырақ болғанын қалайды.

Америка Құрама Штаттарының Огайо штатындағы флот операторы жүк көлігі ауласы үшін әр шкафқа 10 мылтықпен жұмыс істейді. Тоғыз айдан кейін бір терминалдың қосқыш ысырмасын ауыстыру қажет болды; Кросс-кеме төрт күнде келді, ал қалған станциялар зарядтауды тоқтатпады.

Жиі қойылатын сұрақтар: Сертификаттау және орнату

С: 800 кВт UL шкафы тізімде бар ма, әлде жай ғана тексерілген бе?

A: UL 2202-2022 және UL 2231-2 бойынша тізімделген, зауыттық бақылау аудиттері.

С: Неліктен CE Америка Құрама Штаттары үшін жұмыс істемейді?

A: АҚШ-тың рұқсаты мен сақтандыруы әдетте ұлттық деңгейде мойындалған сынақ зертханасының тізімін талап етеді; CE - өндірушінің өзін-өзі декларациясы.

С: Жүйеге қандай кіріс кернеуі қажет?

A: 50/60 Гц жиілікте AC480V ±10%, Солтүстік Американың стандартты коммерциялық қызметі.

С: NEC 625 сайтта ерекше нәрсені қажет етеді ме?

A: Фидердің дұрыс өлшемі, шамадан тыс ток қорғанысы және көзге көрінетін жерде ажырату құралы; біздің қолмен карталар әр талапты жасайды.

С: Терминалдар бір шкафта CCS1 және NACS бола ала ма?

A: Иә, қосқыштар жиынтықтары тапсырыс уақытында әр терминалға тағайындалады.

С: Трансформатор шкафтың алдында қажет пе?

Ж: Тек сіздің қызметіңіз орташа кернеу болса; 480 В қызметінен шкаф тікелей қосылады.

С: 800 кВт жүйесі қанша зеңбірек жұмыс істей алады?

A: 2-ден 16-ға дейін 250А ауамен салқындатылған және 600А сұйық салқындатылған терминалдарды араластыру.

С: Менің брокер мен AHJ қандай құжаттар қажет?

A: UL сынақ есептері, шығу тегі туралы сертификат, орау тізімі және сым схемасы, барлығы жөнелтуге кіреді.
