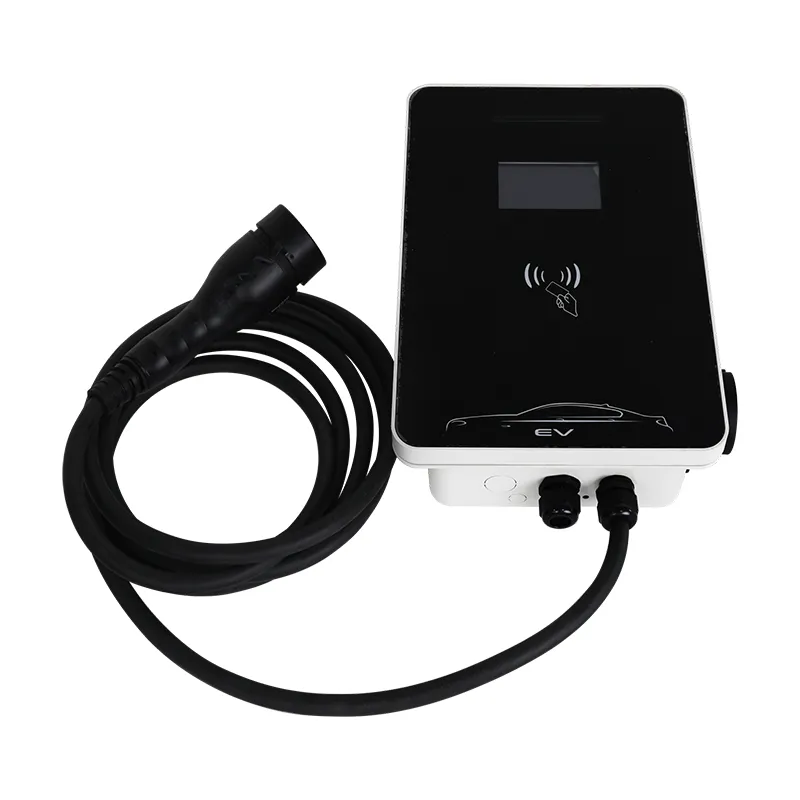

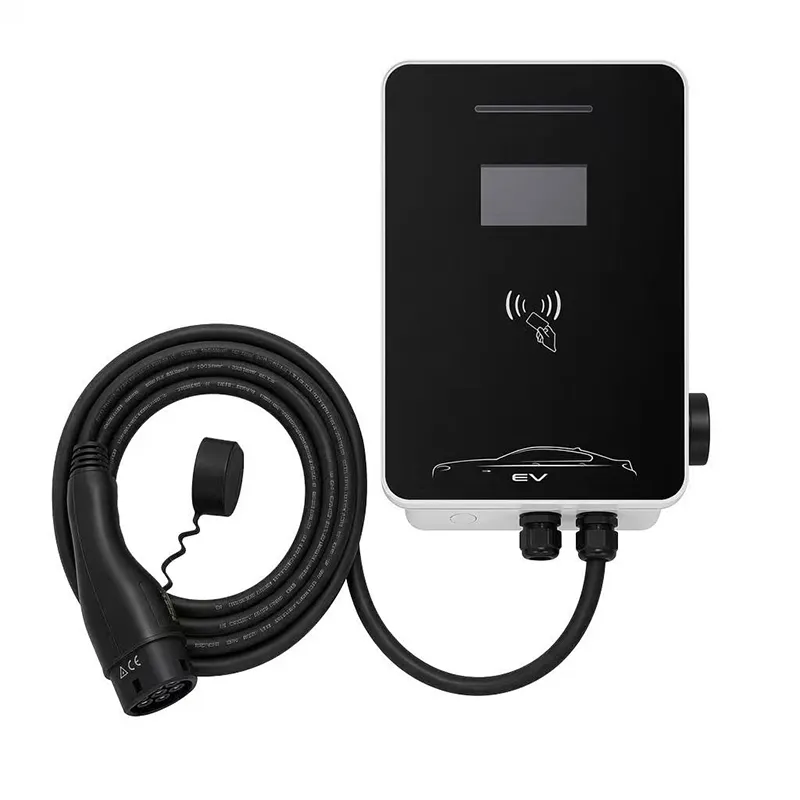

Коммерциялық тұраққа арналған 22 кВт жоғары жылдамдықты айнымалы ток электр зарядтау станциясы

Жиырма екі киловатт - бұл төбе - бұл мағынасы бар кезде

Жиырма екі киловатт айнымалы токты зарядтаудың практикалық төбесі болып табылады. Одан басқа коннекторды, кабельді және автокөліктің аппараттық құралын тұрақты ток жылдам зарядтағыш сияқты жасау керек.

Бұл сонымен қатар үйдегі және шағын флотты зарядтаудағы ең дұрыс түсінілмейтін қуат рейтингі, өйткені көптеген автомобильдер оның барлығын пайдалана алмайды.

22 кВт RZ станциясы 22 кВт үш фазалы бір фазада 32 А береді - бірақ борттық зарядтағыштары 22 кВт қабылдайтын автомобильдерге ғана. Бұл бет сізге қандай көліктер екенін және 22 кВт сатып алу әлі де дұрыс бизнес шешім екенін айтады.

Спойлер: қуаты 11 кВт болатын жалғыз жеке автокөлік үшін бұл дұрыс емес сатып алу. Депо, такси паркі немесе алдағы бес жылға дайындалатын мүлік үшін бұл дұрыс болуы мүмкін.

Сіздің көлігіңіздің борттық зарядтағышы не мүмкіндік береді

Айнымалы токтың зарядтау жылдамдығын қабырға қорабы емес, көлік орнатады. Станция 22 кВт ұсынады; автомобильдің борттық зарядтағышы айнымалы токты тұрақты токқа түрлендіреді және оның аппараттық құралы рұқсат ететін нәрсені ғана тартады.

Бүгінгі жаппай нарықтағы электр машиналары негізінен 11 кВт үш фазалы зарядтағыштарды (Tesla, VW тобы, Hyundai-Kia, экспорттық әрлеудегі қытайлық брендтердің көпшілігі) немесе 7 кВт бір фазалы қондырғыларды (шағын автомобильдер, көптеген жапон үлгілері) тасымалдайды.

11 кВт автомобильдегі 22 кВт станция жай ғана 11 кВт береді. Сіз пайдалана алмайтын сыйымдылық үшін төледіңіз - бұл бет дәл осы себепті бар.

Қабырғалық қораптың бір орны әрқашан маңызды: егер станция 11 кВт болса және автомобиль 22 кВт қабылдаса, станция сеансты аяқтайды. Зарядтағыш рейтингін кітапшамен емес, флоттың нақты машиналарымен жұптаңыз.

Қандай көліктер шынымен 22 кВт қолдана алады

Бортында 22 кВт айнымалы ток бар өндірістік автомобильдердің қысқаша тізімі: Renault Zoe (2022 жылға дейінгі модельдердің көпшілігі), қосымша 22 кВ айнымалы ток зарядтағышы бар Mercedes EQE, EQS және EQB және қосымша 22 кВ айнымалы ток жинағы бар Porsche Taycan немесе Audi e-tron GT.

Коммерциялық көліктер 22 кВт жиірек көрсетіледі: бірнеше электр фургондары, таксилер және конверсиялар деполық зарядтау үшін 22 кВт айнымалы токты көрсетеді және GB/T айнымалы токпен 22 кВт экспортталатын кейбір қытайлық нарықтағы көліктердің көлемі бар.

Егер сіз осы тізімде көлігіңізді атай алмасаңыз, 11 кВт деп есептеңіз. Егер мүмкіндігіңіз болса, 22 кВт станция 60 кВт/сағ батарея зарядын 5,5 сағаттан 2,75 сағатқа дейін қысқартады – бұл «түнгі» және «ауысым арасындағы сәйкестік» арасындағы айырмашылық.

Тапсырыс бермес бұрын борттық зарядтағыштағы жапсырманы немесе VIN кодты тексеріңіз; Болжау - бұл ысырап болған қуат.

Техникалық сипаттамалар

Флот және Ride-Hail математикасы: 22 кВт неге өз орнын алады?

Флоттар үшін есеп бір вагонға емес, өткізу қабілетіне қатысты. Ауысым арасында 6 сағаттың орнына 3 сағат зарядталатын такси тезірек жолға шығады - екі 22 кВт шығыршық 11 кВт үш аралықпен бірдей айналымды өте алады.

Жұмыс істейтін мысал: 22 кВт қуаты 0,30 еуро/кВт/сағ болатын 10 вагондық депо энергияның зарядталған сағатына шамамен 1,80 еуро төлейді. Егер 22 кВт әрбір фургонның күнделікті зарядтау терезесін 2 сағатқа қысқартса, депо тәулігіне 20 ван-сағат алады, бұл станция сыйлығынан әлдеқайда көп.

Бекітілген маршруттары бар жолаушылар мен шаттл операторлары ең жақсы орын болып табылады: болжамды тұру уақыттары, орнатылған үш фазалы қуат және пайдалану жеткілікті жоғары, бұл жылдамырақ тариф бірнеше ай ішінде өзін ақтайды.

Жалғыз үй көлігі үшін мұның ешқайсысы қолданылмайды. Оны жылжытпас бұрын екі рет оқыңыз.

Ортақ тұрақ: бір 22 кВт шығанағы және екі 11 кВт шығанағы

Ортақ тұрақ алаңын жабдықтау кезінде бюджет мәселесі әдетте ұқсас бағадағы 11 кВт екі станцияға қарсы бір 22 кВт станция болып табылады.

Тұрғындар тұрағы үшін екі 11 кВт ұтысқа ие: көбірек көліктер қызмет көрсетеді, жалғыз шығанақты ешкім күтпейді, ал 11 кВт барлығы дерлік түнде жабылады.

Бір 22 кВт қойма депо немесе айналмалы модель үшін жеңеді: OCPP тапсырысы бар бір жоғары пайдалану шығыры екі жартылай пайдаланылған шығанақтарды жеңеді.

Ереже: адамдарға арналған шығанақтарға басымдық беріңіз, айналатын көліктер үшін қуатқа басымдық беріңіз. Бұл сөйлем біздің сату жөніндегі инженерлеріміздің осы әңгімелерде айтқандарының көпшілігін қорытындылайды.

Қауіпсіздік стандарттары және сынақ дәлелдері

CE белгісі; фазаға 32А дейін зарядталатын айнымалы ток режимі 3 үшін IEC 61851-1:2017 стандартына сәйкес сыналған.

сынақ арқылы тексерілген IP54 кіруден қорғау; -20С-тан +50С-қа дейін толық қуатта жұмыс істеу.

100% өндірістік сынақ: жердің үздіксіздігі, 500В тұрақты ток оқшаулауы, 1,5кВ диэлектрлік төзімділік.

Дизайн шығарылғанға дейін үлгі корпустары 96 сағат тұзды шашыратады және коммутация релесі 500 000 операция арқылы қозғалады.

OCPP 1.6J сәйкестігі жөнелтуден бұрын бірнеше негізгі серверлерге қатысты тексерілді.

Хабарландырылған органның аудиттері Юэцин зауытында біздің CE, ​​TUV, CB және UL сертификаттарымызды ағымдағы күйде сақтайды.

22 кВт RZ үшін зауыттық ағын

1) автоматтандырылған оптикалық тексеру және конформды жабыны бар SMT тақталары. 2) Жоғары ток секциясы - 32А контакторлар жинағы, шиналар, есептегіш интерфейсі, OCPP контроллері - құрастырылған және моментпен тексерілген. 3) Тапсырыс бойынша экран қалтасы бар корпус құрылысы. 4) 5 м 2 типті кабель моменті басқарылатын түйіспелер арқылы. 5) 32А үш фазалы имитациялық көлікпен толық жүктеме функционалдық сынақ. 6) Қауіпсіздік сынақтары. 7) Сериялық таңбалау және микробағдарламаны жүктеу. 8) Орнату жинағы бар қорапта; Әр партия үшін 24 сағаттық жану үлгісі.

Зауыт (Юэцин, Чжэцзян) айнымалы және тұрақты ток желілерін бөлек жүргізеді; FANUC (Шанхай) және TRUMPF (Германия) серіктестерімен жасалған робот жасушалары металды өңдейді. Жылдық қуаттылығы миллион бірліктен асады.

Микробағдарламаны жөнелту алдында еліңіздің тор коды және таңдаған OCPP сервері үшін алдын ала орнатуға болады.

22 кВт адалдықты тексеру: Сатып алудан бұрын бес сұрақ

1) Сіздің машиналарыңыз 22 кВт қабылдайды ма? Егер жоқ болса, осы жерден тоқтаңыз. 2) Тұрақ орнында үш фазалы 32А бар ма? 3) Жылдамырақ жылдамдық нақты кестелерді - ауысымдарды, маршруттарды, тұру уақыттарын өзгерте ме? 4) Пайдалану өтелу үшін жеткілікті жоғары ма (күніне екі немесе одан да көп сеанс)? 5) Сіз 22 кВт қабылдай алатын 3-5 жылдан кейін иеленетін көлікке сатып алып жатырсыз ба?

Егер жауаптар жоқ, жоқ, жоқ, жоқ, иә болса - 11 кВт RZ сатып алып, айырмашылықты екінші шығанаққа немесе жақсырақ кабельге жұмсаңыз.

Біз адамдарға көліктері пайдалана алмайтын сыйымдылықты сататын беделге ие болғанша, адалдық үшін бір сатылымнан айырылғанымыз артық. Біздің сату жөніндегі инженерлер мұны әрбір 22 кВт баға белгілеуде қатты айтады.

Неліктен AMPPAL флоттық деңгейдегі станцияларды жеткізеді?

Тікелей өндіруші: Zhejiang Anfu New Energy Technology Co., Ltd., 2014 жылы құрылған, 260+ қызметкер, ұлттық деңгейдегі мамандандырылған кәсіпорын.

Өндірістік тапсырыс үшін 15-20 жұмыс күнін есептеңіз. Бірыңғай бағалау бірлігі 3-5 күн ішінде ауада болуы мүмкін.

100 бірліктен жоғары біз корпусты белгілейміз, таңдалған кабель мен экранды орналастырамыз және құрылғыны жөнелтпес бұрын OCPP серверіне бағыттай аламыз.

Торды бекітуге арналған құжаттар: CE декларациясы, IEC сынақ есебі, нұсқаулық, зауыттық тексеру сертификаты.

40-тан астам елдегі флот операторлары бұл жабдықты басқарады; сол топ Сауд Арабиясының NEOM жобасына 500 сұйық салқындатқыш қондырғыны жеткізді.

Сынақ MOQ 1 бірлік; флот бағасының деңгейлері 20 бірліктен.

Жүк және жеткізу мәліметтері

Әрбір 22 кВт RZ 460 x 340 x 200 мм картон қорапта жеткізіледі, жалпы салмағы шамамен 9 кг жоғары ток контакторы жинағымен бірге. Әуе жүктері шағын тапсырыстарға сәйкес келеді; 24 бірлік паллет Еуропаға 5-7 күнде жетеді.

Шамамен 460 бірлік 20 футтық контейнерді толтырады, әр бетінде өңдеу белгілері бар паллетке 20 картон жүктейді.

Шарттары: FOB Ningbo немесе Shanghai, EXW немесе CIF. Құжаттарға коммерциялық шот-фактура, орау парағы, CE декларациясы және шығу тегі сертификаты кіреді; L/C және D/P қабылданды.

Кепілдік, қосалқы бөлшектер және қолдау

Өндірістік ақауларға 2 жыл кепілдік; флот сайттары басымдықты өңдеуге ие болады.

Қосалқы бөлшектер (контакторлар жинағы, OCPP контроллері, экран, кабель) 7 жұмыс күні ішінде жөнелтіледі.

Қашықтан диагностикалау және микробағдарламаны қолдау кепілдікке кіреді.

Тоқсан сайынғы профилактикалық тексеру ұсынылады: аяқтау моментін тексеріңіз, желдеткіштерді тазалаңыз, желі қосылымын тексеріңіз.

Германия, Франция және БАӘ серіктестері арқылы сайтта қызмет көрсету опциялары.

Орындалатын және орындалмайтын әрекеттер

Қате: қабығы зақымдалған кабельде 22 кВт сеанстарды қосу, себебі ол «әлі де зарядталады». Оң жақта: кабельді ауыстырыңыз - 32А үш фазалы ақаулар тез өседі және станцияның қорғанысы бірінші емес, екінші желі болып табылады.

Қате: OCPP тарифін бір рет орнату және оны ешқашан қарастырмау. Оң жақта: ай сайынғы пайдалануды тексеру; сеанстар күніне бірден төмен түссе, қуат рейтингінің өзін қайта қарастырыңыз.

Қате: өлшемі аз бір арнаға екі 22 кВт сеансты жоспарлау. Оң жақта: екі шығанаққа уәде бермес бұрын, қоректендірудің бір станцияға фазаға 32А болатынын растаңыз.

Қате: 2 типті кабель жерге сүйреп апаратын жерге орнату. Оң жақта: қапшықты пайдаланыңыз және қосқышты еденнен ұстаңыз.

Қате: 22 кВт сеансты растау үшін тек экранға сену. Оң жақта: экран станцияның шығысын көрсетеді, автокөліктің бақылау тақтасы өз шегін көрсетеді - екеуін де салыстырыңыз.

22 кВт иелері бір жылдан кейін не дейді

Дубайдағы сапар операторы 30 вагондық парк үшін 22 кВт сегіз RZ қондырғысын басқарады. OCPP брондауымен жүргізушілер ауысымдар арасында 2,5-3 сағат зарядтайды, ал депо зарядтағышқа салынған инвестицияны бес айда тазартты. Оның ескертуі: 11 кВт көліктері бар екі жүргізуші «22 кВт баяу» деп шағымданды - артқы журналдар көліктердің шекті екенін дәлелдеді және ол сессия деректерін басып шығарғаннан кейін шағымдар тоқтатылды.

Дохадағы құрылыс салушы жаңа тұрғын үй мұнарасының жертөлесін әдепкі бойынша 22 кВт станцияларымен жабдықтады. Тұрғындардың көліктері негізінен 11 кВт-ты қабылдайды, сондықтан станциялар бүгін жарты жылдамдықпен жұмыс істейді, бірақ әзірлеуші ​​​​тұрақты «22 кВт-қа дайын» ​​деп бағалайды және келесі EV ұрпақтары оны пайдаланады деп күтеді. Оның ескертпесі: 400x280x120 қораптың ішіндегі кабельді басқару 32А үш фазалы сымдармен тығыз және орнатушыларға қарағанда көбірек жұмыс бөлмесі қажет.

Нидерландыдағы фургонды жалға беретін компания сегіз электр фургонына арналған төрт станцияны басқарады. Жиырма екі киловатт фургондардың борттық зарядтағыштарына дәл сәйкес келеді және таңертеңгі айналым 6 сағаттан 3 сағатқа дейін қысқарды. Олардың наразылығы: бір станция беймәлім RFID картасынан 1 минуттық фантом сеанстарын тіркеді, оны сервердің пайдаланушы басшылығы ұрланған картаны іздеді - бұл карталар тізімін ағымдағы күйде сақтау туралы еске салу.

22 кВт жиі қойылатын сұрақтар: тікелей жауаптар

С: Бұл менің 11 кВт көлігімді 22 кВт зарядтай ма?
A: Жоқ - автомобильдің борттық зарядтау құрылғысы тарифті шектейді; станция 11 кВт қуат береді.

Сұрақ: Қандай машиналар 22 кВт айнымалы ток қабылдайды?
A: Көбінесе Renault Zoe, 22 кВт опциясы бар Mercedes EQ модельдері және 22 кВт пакеті бар Taycan немесе e-tron GT; көлігіңіздің жапсырмасын тексеріңіз.

С: Маған арнайы жабдық керек пе?
A: Үш фазалы 380VAC әр фазада 32А, сәйкес ажыратқыш және кабель бар - тапсырыс бермес бұрын растаңыз.

С: 22 кВт үйдегі батареяға немесе күн жүйесіне қиын ба?
A: Бұл аккумуляторға қатысты сұрақ емес, жабдықтау өлшеміне қатысты сұрақ; сіздің электрик 32A сызбасына беріліс мөлшерін анықтайды.

С: Станцияны 11 кВт-қа уақытша шектей аламын ба?
Ж: Иә - токты серверден немесе жергілікті параметрлерден шектеуге болады, бұл флот жаңартылмайынша пайдалы.

С: 11 кВт-тан артық нақты пайда қандай?
A: 22 кВт-тық қуатты көліктер үшін зарядтау уақытының жартысы – 5,5 орнына шамамен 2,75 сағатта 60 кВт/сағ.

С: Экран депоға тұрарлық па?
A: Көбінесе драйверлер үшін жоқ, келушілер мен аудиттер үшін иә - ол қуатты және сеанс күйін көрсетеді.

С: OCPP брондау мен төлемді басқара ала ма?
A: Иә - OCPP 1.6J қашықтан бастау және тоқтату плюс сеанс деректерін қолдайды; брондау және төлем сіз таңдаған серверде тікелей орындалады.
