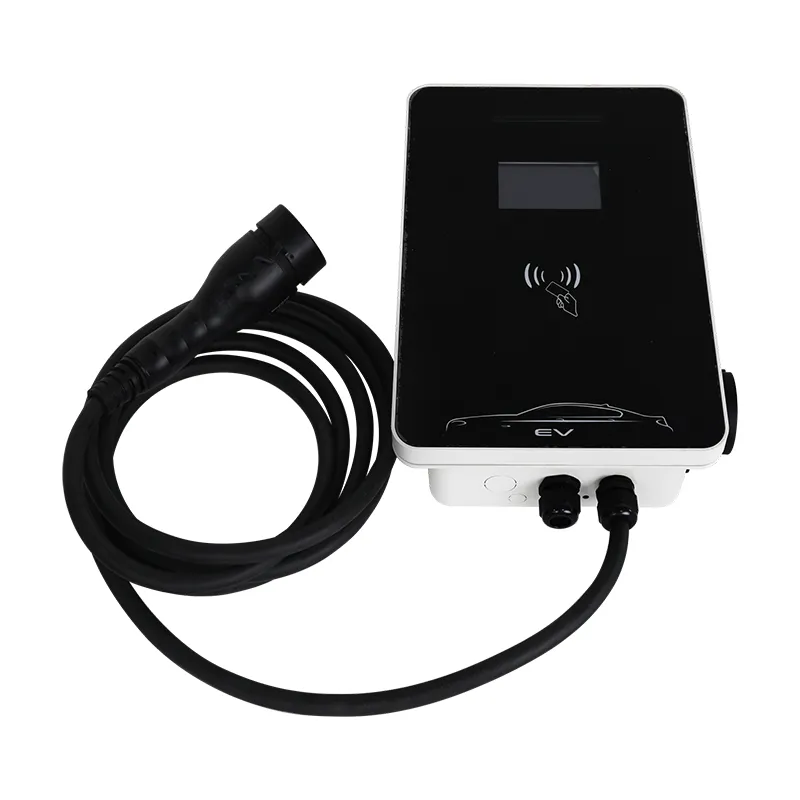

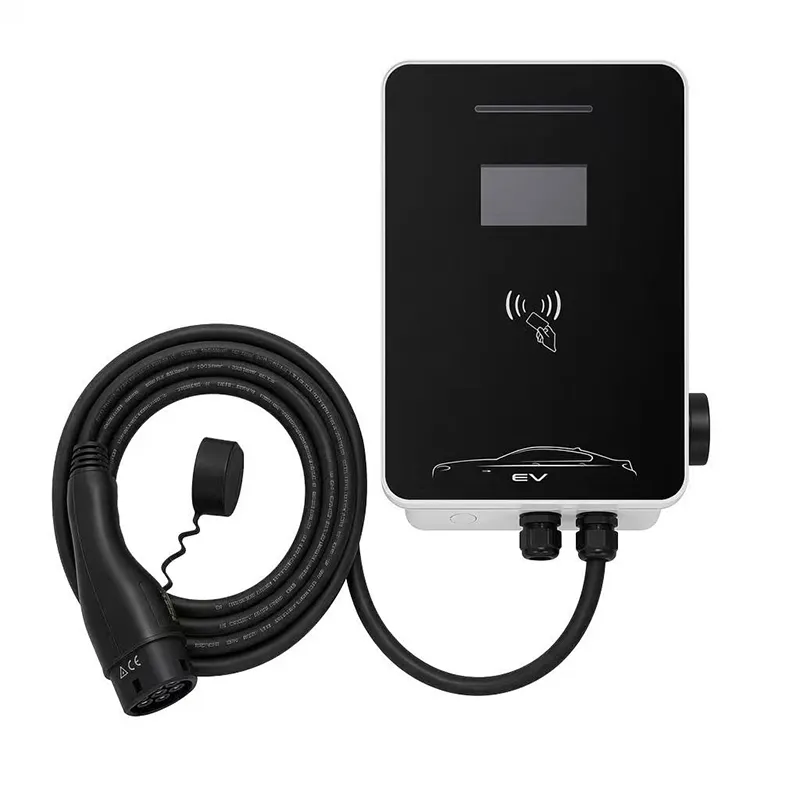

Тұрмыстық және жұмыс орнын зарядтауға арналған 11 кВт айнымалы ток Wallbox EV зарядтағыш

Үш фазалы 11 кВт: ескі ғимараттарға сәйкес келетін тыныш жаңарту

Тұрғылықты және жұмыс орнын зарядтауға арналған 11 кВт айнымалы ток Wallbox EV зарядтағышы - көше трансформаторына қол тигізбей, әдетте ескі ғимаратқа қосуға болатын ең үлкен қуат.

Үш фазалы 380 В кернеуі 16А фазада бір фазалы 7 кВт қондырғыға қарағанда аз ток тарта отырып, 11 кВт береді. Бұл қарама-қайшы факт - осы RZ станциясының бүкіл тарихы.

1970-ші жылдардағы көп пәтерлі үйлер, шағын шеберхана немесе ферма ғимараты үшін үш фазалы қуатты қосу көбінесе бір фазалы арнаны жаңартуға қарағанда оңайырақ, өйткені фазалар қазірдің өзінде бар, күтуде.

Бұл бет сол қайта жөндеу жолы туралы: 11 кВт RZ не қажет, электрик нені тексереді және үш фазалық бір фазаны шынымен ұрады.

Неліктен әрбір фазада 16А торға сыйлық болып табылады?

380 В үш фазалы, 11 кВт бір фазаға 16 А тең. Бір фазалы 7 кВт зарядтағыш бір фазада 32А тартады - бір сымдағы ток екі есе.

Кабельдерді қыздыратын, ажыратқыштарды кернеуге түсіретін және кернеуді төмендететін - қуат емес, ток. Үш фаза бойынша 11 кВт тарату сымға түсетін жүктемені азайтады, сондықтан көптеген утилиталар үш фазалы айнымалы ток зарядын мақұлдайды, мұнда олар үлкен бір фазалы тартылудан бас тартады.

Іс жүзінде бұл мынаны білдіреді: 16А үш фазалы схема ескі ғимараттарда жиі бар (пештер, су жылытқыштар, шеберхана машиналары) және оған зарядтағышты қосу үшін қосалқы сөндіргіш позициясынан басқа ештеңе қажет болуы мүмкін.

Ол сондай-ақ бас бос орын қалдырады. Егер ғимарат кейінірек күн немесе екінші зарядтағышты қосса, үш фазалы тақта оны кабельді қайта тартпай-ақ сіңіреді.

Ескі тарату тақтасын қайта жабдықтау нені қамтиды

Сіздің электрикіңіз қысқаша тексеру парағын жүргізеді: ғимаратта шын мәнінде үш фазалы бар екенін растаңыз (кіріс қоректендіруде төрт сым - үш фаза плюс бейтарап), фазадағы бар жүктемені өлшеңіз және RCD бар 16А немесе 20А ажыратқышы үшін қосалқы DIN орнын табыңыз.

Көптеген жаңартуларда зарядтағышқа көшеге жаңа кабель қажет емес - борттан станцияға дейін 5x2,5 мм2 жүгіру жеткілікті, бұл гараж қабырғасы үшін қысқа, арзан тарту.

Ғимарат тек бір фазалы болса, адал жауап 11 кВт RZ дұрыс емес өнім болып табылады. 7 кВт бір фазалы станция дұрыс, егер сіз үш фазалы метрді жаңартуды қаржыландыруға дайын болмасаңыз - бұл баға әр елде айтарлықтай өзгереді.

Тексеру құжаттамасын қарапайым ету үшін біз әрбір станцияны электрикке арналған конфигурация жапсырмасымен (ажыратқыштың номиналы, момент мәндері, RCD түрі) жеткіземіз.

Техникалық сипаттамалар

Бір фазалы және үш фазалық: көп жақты математика

Екі ғимаратты салыстырыңыз, олардың әрқайсысында екі зарядтау орыны қажет.

А корпусында екі бір фазалы 7 кВт станция қолданылады: бір фазада жалпы 64А (немесе қолмен бөлінген), екі 32А ажыратқыш және шағын трансформатордағы фазалық теңгерімсіздік қаупі.

В корпусы екі үш фазалы 11 кВт станцияны пайдаланады: бір фазаға жалпы 32А, дизайн бойынша теңестіріледі және әрбір ұяшық 11 кВт сыйымдылығы бар автомобильді 7 кВт орнына қарағанда шамамен 60% жылдам зарядтайды.

Ауыстыру нүктесі қарапайым: егер сіз екі немесе одан да көп шығанақтарды жоспарласаңыз - немесе 11 кВт автокөлікке қызмет көрсететін бір шығанақ - үш фазалы қуаттылық пен теңгерім бойынша жеңеді. Бір фазалы қоректену: бір фазалы болу.

Жылдамдық контекстінде 11 кВт 60 кВт/сағ аккумуляторды шамамен 3,5 сағатта 20%-дан 80%-ға дейін зарядтайды – бұл шеберханада немесе қоймада күндізгі айналым үшін жеткілікті жылдам.

11 кВт үш фазалы дұрыс жауап болып табылатын сайттар

1) Үш фазалы тақталары бар көп пәтерлі үйлер мен HOA гараждары - бір станция көптеген тұрғындарға кезекпен қызмет көрсетеді. 2) 3-5 EV бар шағын цехтар мен деполар – фургондар мен жеткізу машиналары маршруттар арасында төлем алады. 3) 380В ауылшаруашылық қорлары бар шаруа қожалықтары мен ауылдық жерлер. 4) Үш фазалы асүйлері бар қонақ үйлер мен қонақ үйлер - бірдей тақта зарядтағышты түнде тамақтандырады. 5) Кез келген сайтты жоспарлау күн - үш фазалы инверторлармен табиғи түрде үш фазалы зарядтау жұптары.

Жалпы тақырып: үш фазалы қазірдің өзінде бар. Бұл кезде 11 кВт орнату бір фазалы 7 кВт-қа қарағанда әрең қымбатқа түседі және үйлесімді автомобильдер үшін зарядтау жылдамдығын екі есе арттырады.

Сәйкестік және тексеру процесі

Сәйкестік IEC 61851-1:2017 Mode 3 тестілеуіне негізделген, оған қарсы шығарылған CE белгісі.

сынақ арқылы тексерілген IP54 кіруден қорғау; -20С-тан +50С-қа дейін жұмыс істейді.

100% өндірістік сынақ: жердің үздіксіздігі, 500В тұрақты ток оқшаулауы, 1,5кВ диэлектрлік төзімділік.

Әрбір жобалық жұмыстың үлгі бірліктері 96 сағат бойы тұзды шашыратады және конструкцияға қол қойылғанға дейін контактор жарты миллион рет айналдырылады.

OCPP 1.6J сәйкестігі жөнелтуден бұрын бірнеше негізгі серверлерге қатысты тексерілді.

Сыртқы хабарландырылған органдар тексерген CE, TUV, CB және UL зауыттық сертификаттары.

RZ станциясын салу: 8 сатылы зауыт ағыны

1) автоматтандырылған оптикалық тексеру және конформды жабыны бар SMT тақталары. 2) Қуат бөлімі - үш фазалы контакторлар жинағы, есептегіш интерфейсі, OCPP контроллері - сымды және айналу моменті тексерілген. 3) Корпус жинағы, тапсырыс бойынша экран қалтасы орнатылады. 4) 5 м 2 типті кабель моменті басқарылатын түйіспелер арқылы. 5) Нақты үш фазалы жүктемені және OCPP қол алысуын қоса, тірі функционалды сынақ. 6) Қауіпсіздік сынағы. 7) Сериялық таңбалау және микробағдарлама конфигурациясы. 8) Бекіту жинағы және электриктің конфигурация жапсырмасы бар қорапта; Әр партия үшін 24 сағаттық жану үлгісі.

Юэцин зауыты (Чжэцзян) айнымалы және тұрақты ток желілерін бөлек жүргізеді; қаңылтыр қаңылтыр FANUC (Шанхай) және TRUMPF (Германия) серіктестерімен жасалған робот ұяшықтарынан келеді. Жылдық қуаттылығы миллион бірліктен асады.

Жөндеу тапсырыстары үшін жөнелтпес бұрын еліңіздің желілік коды үшін микробағдарламаны алдын ала орната аламыз - сатушы контактіңізге құрылғының қайда бара жатқанын айтыңыз.

Тапсырыс бермес бұрын: тақтаны, есептегіш пен кабельді тексеріңіз

Үш тексеру 11 кВт RZ бір күндік орнату немесе жоба екенін шешеді: 1) Есептегіштің немесе тақтаның үш фазасы бар ма? 2) А немесе В типті RCD, 30 мА үшін орны бар қосалқы сөндіргіш орны бар ма? 3) Тақтадан тұраққа дейінгі қашықтық 2,5 мм2-де шамамен 30 м-ден төмен ме (ұзақ жүру үшін 4 мм2 қажет)?

Егер үшеуі де «иә» болса, сіз қол жетімді ең оңай жоғары қуатты айнымалы ток орнатуын қарап жатырсыз. Біріншісі жоқ болса, тоқтаңыз - бір фазалы блокты сатып алыңыз.

Көліктің жағын ұмытпаңыз. Станция 11 кВт дайын, бірақ сіздің көлігіңіз 11 кВт үш фазалы айнымалы токты қабылдауы керек. Көпшілігі жасайды; Тек 7 кВт болатын көліктер бір фазада 7 кВт қуатта зарядталады – станция мұны автоматты түрде басқарады.

Бізге тақтаның суретін электрондық пошта арқылы жіберуді ұсынамыз; біздің инженерлер бір жұмыс күні ішінде иә/жоқ және ажыратқыш ұсынысымен жауап береді.

Неліктен қайта жаңартуға және көп блокты сайттарға арналған AMPPAL?

Zhejiang Anfu New Energy Technology компаниясы 2014 жылдан бері төмен вольтты және зарядтау жабдықтарын шығарды, 260 қызметкері Юэцин қаласында орналасқан.

Өндіріс тапсырыс расталғаннан кейін 15-20 жұмыс күні өтеді. Алдымен тарату тақтасына қарсы сынау үшін бір бірлік керек пе? Үлгілер 3-5 күнде ұшып кетеді.

100 бірліктен біз логотипті, кабельді, экранды және корпус түсін реттейміз және еліңіздің жабдықтау конфигурациясы үшін микробағдарламаны алдын ала орнатамыз.

Торды бекіту құжаттары: CE декларациясы, IEC сынақ есебі, нұсқаулық, зауыттық тексеру сертификаты.

Біздің жабдық 40-тан астам нарықта жұмыс істейді және топтың 200-ден астам жеке станциялары бар.

Сынақ MOQ 1 бірлік; көлемі деңгейлері 20 бірліктен.

Экспортқа арналған үш фазалы станцияны орау

11кВт RZ 460 x 340 x 200 мм картон қорапта жеткізіледі, жалпы салмағы шамамен 8,5 кг - қосымша салмақ үш фазалы контактор жинағы болып табылады. Әуе жүктері 1-10 бірлік; 24 паллет курьерлік паллет қызметі арқылы Еуропаға 5-7 күн ішінде тасымалданады.

20 футтық контейнерде шамамен 480 бірлік күтіңіз, паллетке 20 картоннан паллеттелген және оралған.

Сауда шарттары EXW және CIF қол жетімді FOB Ningbo немесе Шанхайда орындалады. Іс қағаздары коммерциялық шот-фактураны, орау парағын, CE декларациясын және шығу тегі сертификатын қамтиды; L/C немесе D/P арқылы төлеу.

Кепілдік және техникалық қолдау көрсету шарттары

Өндірістік ақауларға 2 жыл кепілдік; коммерциялық сайттарға басымдық беріледі.

Қосалқы бөлшектер (OCPP контроллері, контакторлар жинағы, экран, кабель) 7 жұмыс күні ішінде жөнелтіледі.

Тегін қашықтан қолдау: біздің инженерлер бір жұмыс күні ішінде жауап бере отырып, сіздің электрикіңізге фотосуреттер немесе бейнелер арқылы жөндеу жұмыстарын жүргізеді.

Микробағдарлама жаңартулары және конфигурация анықтамасы кепілдік кезінде қамтылған.

Жергілікті жерде білікті электрик қажет ететін қайта жөндеу жобалары үшін біз Германия, Франция және БАӘ-дегі қызмет көрсету серіктестері арқылы жұмыс істейміз.

Орындалатын және жасалмайтын нәрселерді қайта жаңарту

Қате: ғимаратты үш фазалы деп болжау, өйткені оның үш сақтандырғышы бар. Оң жақта: есептегіште фазалық сынақпен тексеріңіз немесе қызметтік бағдарламадан сұраңыз - үш сақтандырғыш бір фазалы бөлу болуы мүмкін.

Қате: сынақ және қателік арқылы кезеңдерді теңестіру. Оң жақта: электрик әр фазалық жүктемені өлшеп, зарядтағышты ең аз жүктелген жинаққа тағайындаңыз.

Дұрыс емес: 1,5 мм2 сымы бар 20А ажыратқышты пайдалану. Оң жақта: кабельдің көлденең қимасы ұзындығына сәйкес келеді - 2,5 мм2 30 м төмен, 4 мм2 одан жоғары.

Қате: қоректендіру кабелін есік немесе кіреберіс жолынан өткізу. Оң жақта: құбырды қабырға бойымен құрылғыға апарыңыз.

Қате: RCD түрін елемеу. Оң жақта: конфигурация жапсырмасына сәйкес A немесе B түрі, 30 мА - станцияның тұрақты токтың ағып кетуін анықтау оны болжайды.

Үш фазалы тораптардан алынған дала есептері

Софиядағы, Болгариядағы HOA пәтері 1970 жылдардағы блоктың үш фазалы тақтасына бір 11 кВт RZ қосты. Жиырма бір үй шаруашылығы станцияны OCPP серверінің RFID кестесі арқылы бөліседі; тақтаға бір қосалқы сөндіргіш орны қажет, басқа ештеңе қажет емес. Қазынашының ескертпесі: бірінші электрик панельді толық ауыстыруды келтірді, ал екіншісі қосалқы DIN ұяшығын тапты - айырмашылық аппараттық құрал емес, білім болды.

Польшаның Краков қаласындағы курьерлік депоның менеджері 12 жеткізу вагонына арналған үш блокты басқарады. Күндізгі айналым - бұл нүкте: фургондар маршруттар арасында 3,5 сағаттық зарядтарды айналдырады, ал 11 кВт бұл сәйкес келеді. Оның шағымы: бекітілген кабель 5 м, және бір тұрақ қатарында ұзартқыш кабель қажет болды, себебі біз оларды жөнелтпейміз.

Төменгі Саксониядағы (Германия) шаруа қожалығы екі станцияны астық кептіргіштерімен бөлісетін ауылшаруашылық 380 В қоректендіреді. Фазалар жұмыс істейді, өйткені күзде кептіру шыңдары және қыста зарядтау шыңдары - олар ешқашан сәйкес келмейді. Олардың шағын алаңдаушылықтары: қысқы микробағдарламаны жоспарлауға бір күн қажет болатын қашықтан жаңарту қажет болды, өйткені кооперативтің Wi-Fi бөлек ғимаратта орналасқан.

Үш кезеңді сұрақтар, тура жауаптар

С: Менің көлігім тек бір фазалы 7 кВт зарядтайды. 11 кВт босқа кетті ме?

A: Станция 7 кВт-қа бейімделеді және береді; келесі көлігіңіз үшін үш фазалы жолды сақтайсыз.

С: Мұны үш фазалы қоректендірусіз орнатуға болады ма?

A: Жоқ - ол үш фазалы 380VAC қажет; бір фазалы тораптар үшін 7 кВт RZ таңдаңыз.

С: 11кВт-қа коммуналдық қызметтің рұқсаты қажет пе?

A: Әдетте фазаға 16А емес, бірақ дистрибьютормен растаңыз; бірнеше елдер 11 кВт дейінгі айнымалы ток зарядтағыштарын хабарландырудан босатады.

С: 11 кВт қаншалықты жылдам зарядталады?

A: сағатына шамамен 60 км қашықтық; 60 кВт/сағ батарея шамамен 3,5 сағатта 20%-дан 80%-ға дейін жұмыс істейді.

С: Экранды кейінірек қосуға болады ма?

A: Бұл зауыттық нұсқа; оны құрылғымен бірге тапсырыс беріңіз, себебі дисплей қалтасын қайта жабдықтау практикалық емес.

С: Ғимараттың фазалары теңгерімсіз болса ше?

A: сервер сеанстарды жоспарлай алады, ал электрик зарядтағышты ең аз жүктелген фазалар жинағына қоса алады.

С: Ескі сымдарда фазаға 16А қиын ба?

A: Жоқ - 16А стандартты құрылыс тәжірибесі; Тәуекелді тарту бір фазалы 32А болып табылады, бұл құрылғы дизайн бойынша оны болдырмайды.

С: Маған жаңа есептегіш қажет пе?

A: Әдетте емес; егер сіздің есептегіште үш фазалы регистр болмаса, қызметтік бағдарлама оны ауыстырады - ЕО-ның бірнеше елдерінде тегін.
