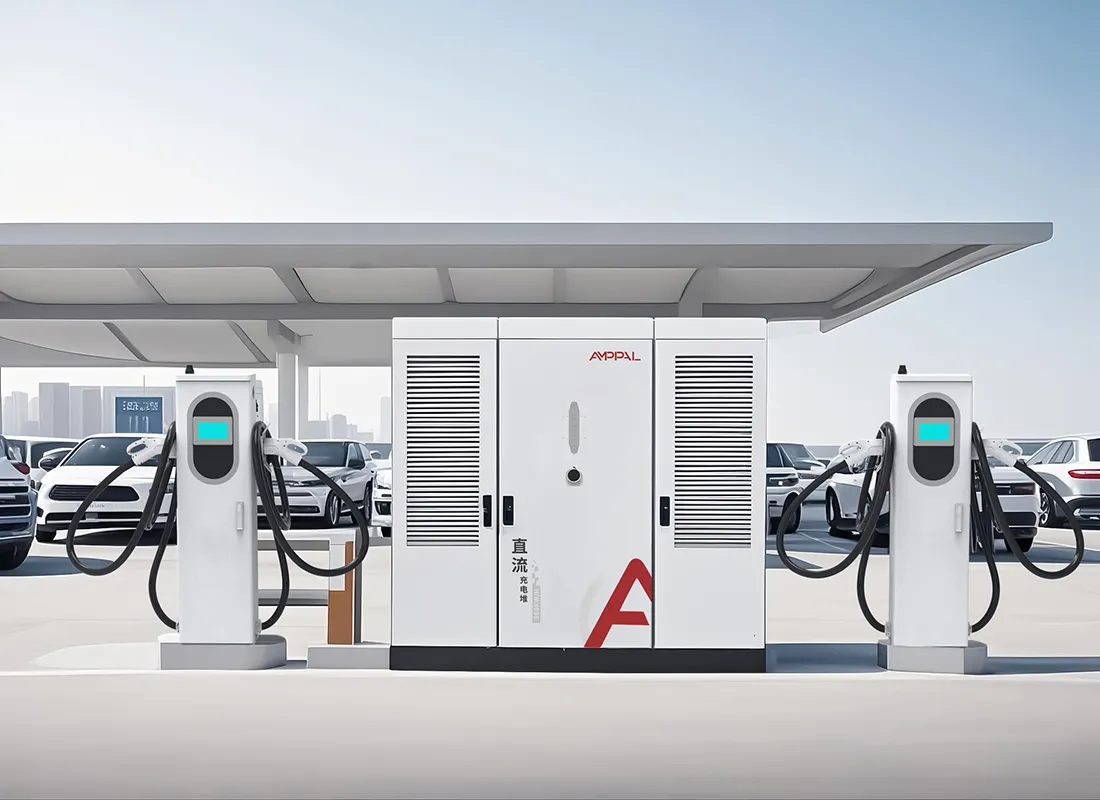

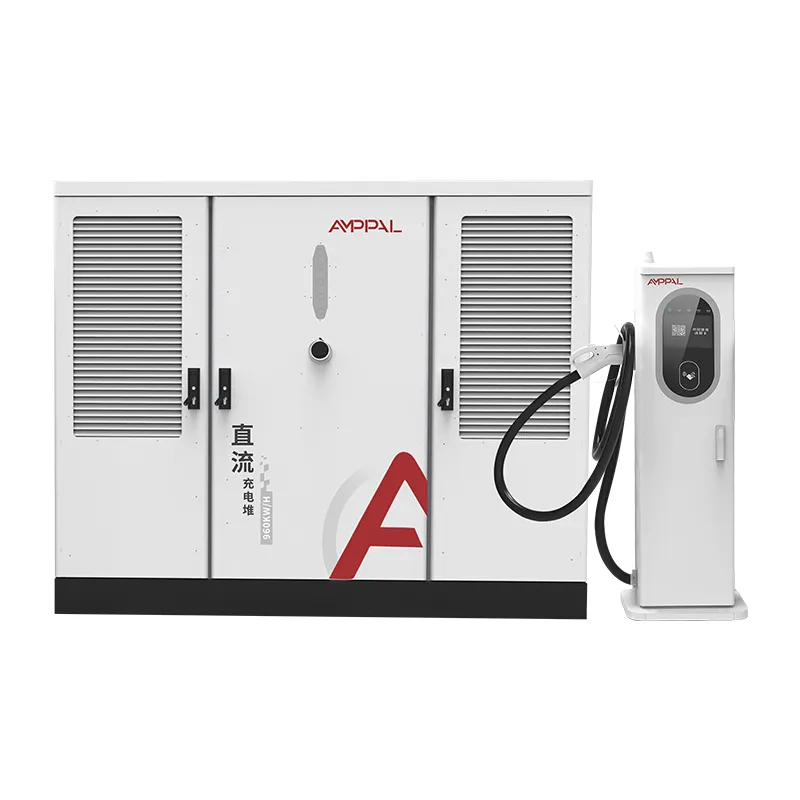

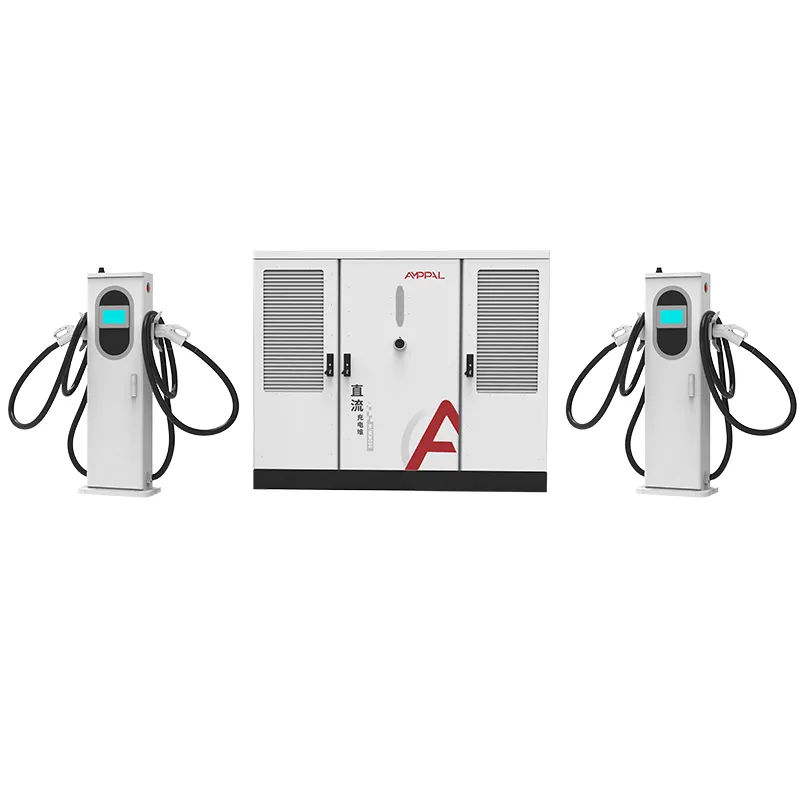

Үлкен көлемдегі зарядтау концентраторларына арналған 960 кВт сұйық салқындатылған жоғары қуатты электр қуатын зарядтау жинағы

960 кВт стек не үшін қажет

AF-DC-960 - бұл бір нысанға бағытталған 960 кВт сұйық салқындатылған зарядтау жинағы: жүк көліктері, автобустар және жоғары қуатты парктер тез толтырылуы керек мегаватт класындағы хаб. Оның 2200 x 1800 x 1000 мм шкафы әрқайсысы толық ток сеанстарына қабілетті 600А сұйық салқындатылған терминалдарды беретін 960 кВт қуат пулын ұстайды. Бұл шкала өзі үшін жылдамдыққа қатысты емес; бұл 40 тонналық көліктерді кесте бойынша ұстау туралы.

Мегаватт зарядтау масштабы үлкейтілген автокөлік зарядтағыш емес. Ол құрылыс жұмыстарын, желіге қосылуды, салқындату қондырғысын және техникалық қызмет көрсету жоспарын өзгертеді. Бұл стек осы шындықты ескере отырып құрастырылған және AMPPAL компаниясының өзінің мегаватт-іргелес тәжірибесі — Сауд Арабиясындағы NEOM жасыл сутегі жобасы үшін сұйық салқындатылған 500 қондырғы — оның жеткізілу жолын қалыптастырды.

Бүгінгі күні бұл билік класын қажет ететін сайттар ерте, бірақ бағыты белгіленген. AF-DC-960 осы бағытқа арналған аппараттық құрал болып табылады.

Мегаватт тораптарының бес себебі AF-DC-960 құрылғысынан басталады

960 кВт бассейн бір терминал жүк көлігіне 600 А кернеуінде қызмет көрсетуге мүмкіндік береді, ал үш көлік әрқайсысы бір шкафтан 120 кВт зарядтауға мүмкіндік береді.

600А сұйықтықпен салқындатылған терминалдар тығыздалған салқындатқыш ілмегі арқасында 40-90 минуттық жүк сеанстары үшін толық ток ұстайды.

Бұл шкаладағы тиімділік ақша болып табылады: 960 кВт-та 94,5% және 92% арасындағы алшақтық шамамен 24 кВт үздіксіз жоғалтуды құрайды - ескерту емес, жылу төлемі.

DC200-1000V шығысы 400В фургондар мен 800В жүк көліктерін қамтиды, сондықтан хаб бір көлік генерациясы үшін құлыпталмаған.

IP54 корпусы және -25°C-тан +50°C-қа дейін жұмыс істейді, шкаф қашықтағы дәліз алаңдарында сыртқы орнатуға арналған.

OCPP 1.6/2.0 with per-terminal telemetry, which project operators need for energy accounting and uptime contracts.

Техникалық сипаттамалар

960 кВт-ты ақтайтын бес пайдалану жағдайы

40-90 минуттық терезелер жұмыс істеуге шектеулер болып табылатын электр жүк автобазалары.

Бекітілген кестелер бойынша контейнерлік тракторлар мен терминалдық жүк көліктерін жылжытатын порттың логистикалық аулалары.

2027-2030 дәліздік бағдарламаларда мегаватт зарядтау үшін магистральдық суперхабтар жоспарланған.

Мегаватт класындағы индукция бар электр тасымалдауы бар тау-кен және карьер алаңдары.

NEOM үлгісіне сәйкес орталық жоғары қуатты зарядтау блогын қажет ететін жасыл сутегі және өнеркәсіптік жобалар.

Тор беруден жүк көлігінің аккумуляторына дейін: 960 кВт жол

Қуат AC380V±15% ағынымен корпусқа, параллель модульдер арқылы бір тұрақты ток шинасына және 8 терминалға дейін шығады. 960 кВт пул динамикалық түрде бөлінеді: бір жүк машинасы сұрағанның барлығын ала алады, ал төрт көлік қалған бөлігін минималды деңгейден төмендетпей бөліседі.

Тор жағы - жобалардың көпшілігі жете бағаланбайтын бөлік. Толық шығыс кезінде кіріс бір фазаға шамамен 1460А тартады, сондықтан AF-DC-960 әдетте арнайы трансформатордан қоректенеді, алаңның MV тарату құрылғысы және қорғаныс координациясы төсемді құймас бұрын жобаланған. Трансформаторды зерттеусіз 960 кВт алаңы - мегаватт жобаларында жиі кездесетін ақаулық режимі.

Көлік жағында 600А сұйық терминалдары жүк көлігінің BMS-імен келіседі және батареяның заряды азайғанша токты ұстайды, бұл 40 минуттық түскі үзілісті пайдалануға болатын терезеге айналдырады.

Сертификаттау және NEOM-Scale QA стандарты

CE, TUV, CB, CCC және UL сертификаттары AF-DC-960 тобын қамтиды.

Әрбір шкаф 1000VDC оқшаулау кедергісі мен жердің үздіксіздігі сынақтарынан, сонымен қатар 960 кВт-та 48 сағаттық толық жүктемеде жанудан өтеді.

Коннектордың төзімділігі 20 000 циклде сыналады, ал салқындатқыштың контуры 2x жұмыс қысымында қысыммен сыналады.

IEC 60529 стандартына сәйкес IP54 және IEC 61000-4-5 стандартына сәйкес асқын кернеу иммунитеті пакеттік сынақ жазбасында бар.

Жобалық келісім-шарттар үшін AMPPAL әр топтамалық сынақ есептерін шығарады және сұрау бойынша Юэцин зауытында куәландырылған тексеру жүргізеді.

NEOM сұйық салқындатқыш қондырғыларын жеткізген бірдей QA желісі AF-DC-960 шығарады, сондықтан тексеру стандарты далада дәлелденген.

960 кВт шкафтарды салу: сегіз қадам

2200 x 1800 x 1000 мм қоршау TRUMPF машиналарында лазермен кесілген және CNC арқылы жасалған.

Шкаф сыртқы беріктік үшін ұнтақ бояу желісі арқылы өтеді.

Қуат модульдері арнайы тұрақты ток желісінде сәйкес жинақтарда жиналады.

600А сұйық пистолеттер салқындатқышты толтырумен жабылған таза орындыққа салынған.

Шиналар мен жоғары ток белдіктері айналу моменті арқылы басқарылады; цикл қысыммен сыналған.

FANUC роботтары ауыр модульдерді орналастырады.

Микробағдарлама және OCPP профильдері жобаның серверіне жіберіледі.

48 сағаттық күйіп кету және 14 тармақты тексеру қорапты толтырудан бұрын өтеді, фотосуреттер тапсыру файлы үшін журналға тіркеледі.

Мегаватт жобалары: ең алдымен шындық болуы керек

Мегаватт алаңы - бұл сатып алу емес, жоба. AF-DC-960 мағынасы болмас бұрын сізге үш нәрсе қажет: расталған 1МВА класты желі қосылымы, 24 ай ішінде мегаватт сыныбында қуат алатын флот және 2200 мм шкаф пен оның трансформаторын тасымалдайтын азаматтық жоспар.

Оны тек көлікке арналған сайт үшін сатып алмаңыз. 480 кВт стек азаматтық шығындардың аз ғана бөлігінде жолаушылар ағынына қызмет етеді, ал 960 кВт шкаф бірнеше жылдар бойы өзінің рейтингінен төмен жұмыс істейді. Егер сіздің электр қуатын сатып алу келісіміңіз мегаватт сеанстарының сұранысын қабылдай алмаса, оны сатып алмаңыз. Екі қате де бірінші аптада емес, жұмыстың бірінші жылында көрінеді.

Егер флот жоспары нақты болса, AF-DC-960 дұрыс масштаб: ол 480 кВт концентраторды салу және оны 18 айдан кейін қайта өңдеу сияқты жалпы қателіктен аулақ болады. AMPPAL жобалық тобы дәйексөз келтірмес бұрын электр желісін зерттеу мен флот болжамын қарастырады және егер сандар 960 кВт-ты қолдамаса, «жоқ» деп жауап береді.

Трек рекорды: NEOM, 200+ станция, бір миллион бірлік

AMPPAL Сауд Арабиясындағы NEOM жасыл сутегі жобасы үшін сұйық салқындатылған 500 зарядтау қондырғысын жеткізді, бұл ауқымды бірнеше жеткізушілер жеткізген.

AMPPAL 200-ден астам зарядтау станцияларын, соның ішінде 480 кВт толық сұйықтықты флагмандық сайттарды басқарады, сондықтан операциялық тәжірибе дизайнды қамтамасыз етеді.

2024 жылға дейін жеткізілетін бір миллионнан астам зарядтау бірлігі 40-тан астам елге экспортталады.

Жобаны қолдау: торды зерттеу, төсеніштің орналасуы, іске қосу жоспары және куәландырылған зауыттық тексеру.

EXW, FOB Ningbo немесе CIF шарттарын іске қосу арқылы аталған жоба инженерімен.

2200 мм шкафқа арналған логистика

2200 x 1800 x 1000 мм шкаф сұйық салқындатқыш отбасының ең үлкені болып табылады және таратқышты көтеру нүктелері бар ауыр жүк жәшігіндегі кемелер; терминал жинағы көбікпен қапталған, салқындатқышпен тығыздалған қораптарда жүреді.

40 футтық контейнерге бір AF-DC-960 жүк тиейді, қорап еден рельстеріне бұрандалы; брутто салмағы бір жиынтықта шамамен 2000-2400 кг жұмыс істейді, ал жүк түсіру үшін кран немесе жоғары өнімді жүк көтергіш қажет.

Құжаттар: коммерциялық шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығарылған жері сертификаты, сериялық сынақ хаттамалары. Келісімшартта жобаның кезеңдері жазылған EXW, FOB Ningbo немесе CIF баға белгілеу негізі.

Жоба ауқымында кейінгі күтім: қосалқы бөлшектер, салқындатқыш сұйықтық, жұмыс уақыты

2 жылдық кепілдік стекке, терминалдарға, модульдерге және салқындатқыш сұйықтық тізбегіне жатады, жоба келісім-шартында қол жетімді жұмыс уақытының көрсеткіштері және бірінші жылы салқындату сұйықтығы бойынша жұмыс орнында оқыту кіреді.

Қосалқы модуль және қосалқы зеңбіректер жинағы әрбір хабқа ұсынылады және жинақтар 3-5 жұмыс күні ішінде жеткізіледі.

Тоқсан сайынғы қашықтан тексерулер салқындатқыш сұйықтықтың үрдістерін, модуль денсаулығын және қосқыш циклдерін қамтиды.

6 айлық қызмет көрсетуді тексеру парағы бес тілде салқындатқыш деңгейін, шланг қысқыштарын және тапаншаның тозуын қамтиды.

Аты аталған жоба инженері іске қосу және пайдаланудың бірінші жылы шотында қалады.

Мегаватт-сайт операциялары: дұрыс және дұрыс емес

Қате: Трансформатор мен тарату құрылғысы жобаланғанға дейін төсемді құю. Оң жақта: торды зерттеудің артындағы құрылыс жұмыстарын ретімен жүргізу; 960 кВт кіріс сұранысы төсемнің орналасуын анықтайды.

Дұрыс емес: салқындатқыштың ілмегін автокөлік радиаторы сияқты сумен толтыру. Оң жақ: AMPPAL көрсеткен диэлектрлік сұйықтықты ғана пайдаланыңыз; су сорғы тығыздағыштарын бұзады.

Қате: сайт 400A қызметінде жұмыс істейді деп күтілуде. Оң жақ: Толық шығыс кезінде бір фазаға шамамен 1460А арна үшін беріліс мөлшерін өлшеңіз және HMI кіріс шегін нақты қосылымнан төмен орнатыңыз.

Қате: шкафты көтеру мүмкіндігі жоқ аласа сарайға орнату. Оң жақта: кран дәлізінен шығу; 2200 мм шкафқа қызмет көрсету үшін кран немесе сыйымдылығы жоғары жүк көтергіш қажет.

Қате: жүк көлігі сеанстарын жоспарлау кезінде сұраныс төлемдерін елемеу. Оң жақта: мегаваттық сеанстарды тордың шыңынан шығару үшін OCPP жоспарлау терезесін пайдаланыңыз.

Жоба менеджерлері 960 кВт орналастыру туралы не айтады

Шыңжаң тау-кен дәлізі жобасының менеджері олардың алаңындағы мегаватт класындағы индукция 960 кВт стекті тасымалдау кестесіне сәйкес келетін жалғыз нұсқаға айналдырғанын айтты; Олардың басты шағымы - мердігердің мерзімінен бұрын қысым жасау болды, себебі азаматтық мердігер үш апта ерте бітірді.

NEOM бағдарламасымен таныс саудиялық инфрақұрылымдық мердігер AF-DC-960 логистикалық қаланың флот жоспарына қарсы қарады. Олар энергияны есепке алу үшін терминалдық телеметрияны бағалады; олар белгілеген олқылық жергілікті электриктерге AMPPAL қазір орнында жеткізетін салқындату сұйықтығы контуры бойынша бір апталық оқыту қажет болды.

Голландиялық порт операторы контейнерлік тракторларға қызмет көрсететін бір стекпен үш айлық сынақты өткізді. Жұмыс уақыты 99,2% құрады және қосқыштың тозуы болжамда қалды; операция жетекшісінің айтуынша, 7 дюймдік экран мегаватт ауқымындағы актив үшін кішкентай, бірақ жобаның бақылау тақтасы бәрібір нақты мониторинг жүргізеді. Сынақ деректері енді олардың 2027 хаб тендерін береді.

Мегаватт жобасы бойынша жиі қойылатын сұрақтар

С: AF-DC-960 машиналарды да зарядтай алады ма?

A: Иә, бірақ ол жүк көліктері мен тораптарға арналған; тек автокөлік алаңдары үшін 480 кВт стек құрылыс жұмыстарының бір бөлігін құрайды.

С: Ол қанша терминалды іске қоса алады?

A: Жоспарлаушы басымдық беретін 600А сұйық жолақтарымен кез келген қоспада 8-ге дейін.

С: Маған қандай трансформатор керек?

A: 1МВА класты арнайы трансформатор; толық шығыс кезінде кіріс AC380V кезінде фазаға шамамен 1,460А тартады.

С: Жеткізу қанша уақытқа созылады?

A: қор конфигурациялары үшін 15-20 жұмыс күні; жоба тапсырыстары келісім-шарттың кезеңдік күнтізбесіне сәйкес келеді.

С: Салқындату сұйықтығына техникалық қызмет көрсету осы масштабта басқаша ма?

A: Жоқ, ілмек бірдей мөрленген дизайн; алты айлық деңгейді тексеру және сұйықтықтың екі жылдық өзгерістері қолданылады.

С: Ол 400В фургон мен 800В жүк көлігін бір уақытта зарядтай ала ма?

A: Иә, DC200-1000V екеуін де қамтиды; әрбір терминал өз кернеуі мен ток келіседі, сондықтан аралас флоттар бассейнді таза түрде бөліседі.

С: Біз қандай жұмыс уақытына келісімшарт жасай аламыз?

A: AMPPAL қосалқы жинақтармен және қашықтан диагностикамен қамтамасыз етілген жоба келісімшарттарындағы жұмыс уақытының мақсаттарын келтіреді.

С: AMPPAL бұрын осы масштабта жөнелтілді ме?

Ж: Иә — NEOM жасыл сутегі жобасына арналған сұйық салқындатылған 500 қондырғы және жұмыс істеп тұрған 200+ станция.
