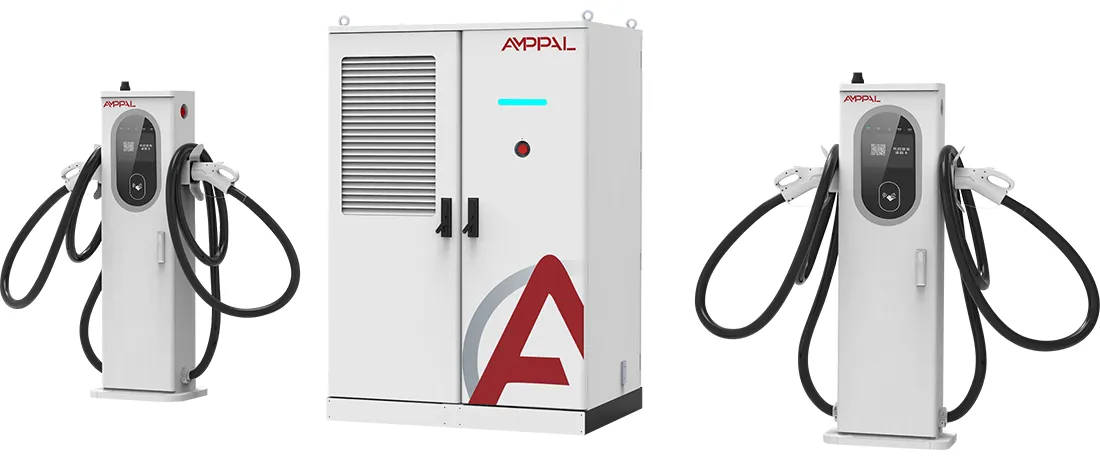

Коммерциялық электр желілеріне арналған 480 кВт сұйық салқындатылған тұрақты ток жылдам зарядтау қуат жүйесі

Қарапайым тілмен айтқанда 480 кВт S2 стек

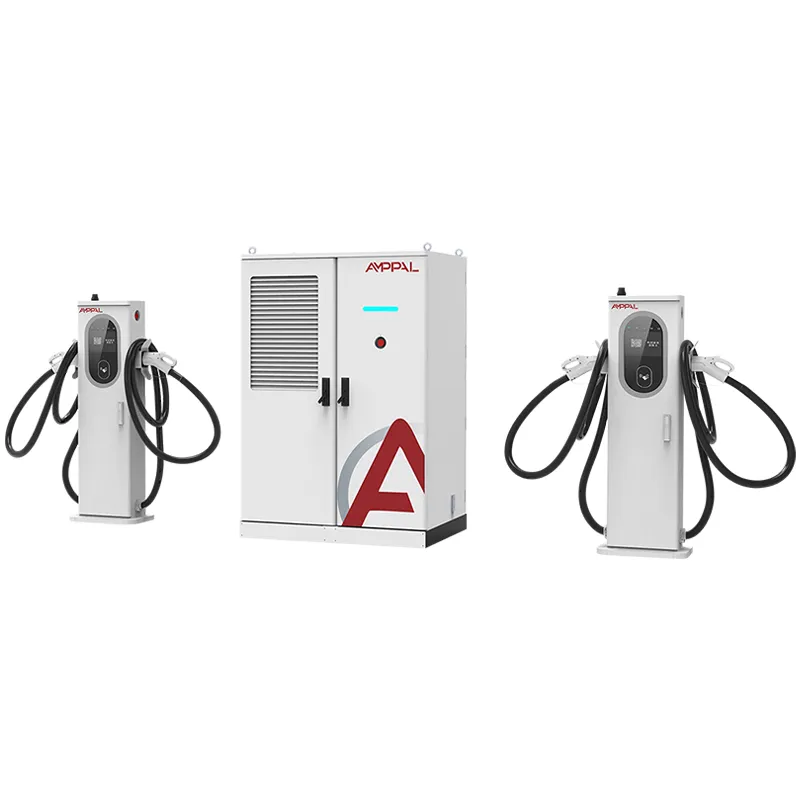

AF-DC-480-LC-S2 - бұл бір әдейі таңдауы бар 480 кВт зарядтау жинағы: әрбір терминал 600А-да сұйықтықпен салқындатылады, ал салқындату контуры қуат модулі ғана емес, кабель мен пистолет арқылы өтеді. 1850 x 1850 x 1000 мм негізгі шкаф токты жүргізуші бір қолмен көтере алатындай жұқа болып қалатын терминалдарға береді.

Физика кешірімсіз. Мыс арқылы өтетін 600А тұрақты токқа шамамен 240мм² өткізгіштің көлденең қимасы қажет; Оқшаулағышқа оралған ауамен салқындатылған кабельдің салмағы метріне шамамен 7-8 кг және пайдаланушымен күресу үшін жеткілікті қатты. Бірдей токты жұқа кабель арқылы итеріңіз және мыс бірнеше минут ішінде 90 ° C өтеді.

Сұйықтықты салқындату бұл келісімді бұзады. Салқындатқыш куртка ішінде айналады, жылуды көзден тасымалдайды және өткізгіштің практикалық өлшемге дейін кішіреюіне мүмкіндік береді. Нәтиже - 600А токта бір қолмен қосылатын модуль үшін жеткілікті мылтық пен кабельді жинақтау шамы.

Сіздің сайтыңыз үшін 600А сұйық салқындатылған кабельдер нені өзгертеді

Бір қолмен жұмыс істейтін эргономика: сұйық салқындатылған тапанша мен кабельдің салмағы 16 сағаттық ауысым күндерінде маңызды бірдей ток үшін есептелген ауамен салқындатылған жинаққа қарағанда шамамен 60% аз.

Кабель температурасы үздіксіз 600А кезінде 40°C шамасында сақталады, сондықтан резеңке куртка жұмсармайды, коннектор сырғып кетпейді және жанасу кедергісі тұрақты болып қалады.

Жіңішке кабельдер одан әрі жетеді: 5 метрлік сұйық кабель шын мәнінде икемді, сондықтан бір терминал алдыңғы және артқы зарядтау порттарына екінші тапаншасыз қызмет етеді.

Салқындату контуры тығыздалған: терминалдың ішіндегі шағын сорғы мен радиатор салқындатқышты салқындатқышсыз, суды толтырусыз және сыртқы сантехникасыз бекітілген ағын жылдамдығымен жылжытады.

Тұрақты 600А нүктесі: ауамен салқындатылған зеңбіректер толық токтан кейін 15-20 минуттан кейін күшін жоғалтуы керек болса, сұйықтық терминалы көлік сұрағанша 600А ұстайды.

Оның артындағы 480 кВт бассейн екі 800 В жүк көлігіне немесе үш седанға бір-бірін аштықсыз бір уақытта тартуға мүмкіндік береді.

Техникалық сипаттамалар

S2-ге қарау керек бес сайт профилі

Премиум EV иелері сайтты тұтқаның салмағы мен кабельдің қаттылығы бойынша бағалайтын флагмандық магистральдық зарядтағыштар.

30-60 минут ішінде 600А тартатын 800В архитектурасы бар электр фургондар мен жүк көліктеріне арналған депо жолақтары.

Термиялық детациясыз бір-біріне жылдам сеанстарды қамтамасыз ететін дәліз алаңдары.

Ұзын, қатты ауамен салқындатылған кабельдер көрші шығанақты жауып тастайтын тығыз қалалық төсемдер.

Оператор егде жастағы жүргізушілер үшін ең аз кабель салмағын қалайтын станцияларды көрсетіңіз.

Сұйықтықпен салқындатылған кабель ілмегі ішінде

Цикл терминалдың ішінен басталады: тұрақты ток сорғы салқындатқышты кабель қаптамасының толық ұзындығымен өтетін шланг арқылы итереді, қосқыштың контакті блогын орап, ауамен салқындатылған шағын радиаторға оралады. Ағын жылдамдығы мен кіріс температурасы бақыланады және сорғы зарядтау кезінде ғана емес, терминал розеткаға қосылған сайын жұмыс істейді.

Жылу пайда болған жерде жойылады. 600А контакт блогы, кабель өткізгіші және тұтқасы контурдың ішінде орналасады, сондықтан олардың ешқайсысы тіпті 50°C күннің өзінде шамамен 45°C-тан аспайды. Ауа салқындату, керісінше, жылуды кабель қаптамасына түсіреді және қазірдің өзінде ыстық болуы мүмкін қоршаған ауаға байланысты.

Ілмек тығыздалған және салқындатқыш сұйықтық өткізбейтін диэлектрлік сұйықтық болғандықтан, су жоқ, коррозия жолы жоқ және -25 ° C дейін қатып қалу қаупі жоқ. AMPPAL сұйықтық пен шлангтың рейтингін көрсетеді және контур зауытта қорапқа салу алдында қысыммен сыналады.

Қағаз ізі: сертификаттар мен сынақ есептері

CE, TUV, CB, CCC және UL сертификаттары AF-DC-480-LC-S2 моделін қамтиды, ал сұйық салқындатылған тапаншаның жеке қосқыш сертификаты бар.

Салқындату сұйықтығы тізбегі 2x жұмыс қысымында қысыммен сыналады, ал шланг жинағы 20 000 циклдік икемді сынақта сынамаланады.

Әрбір блокта 1000VDC оқшаулау кедергісі және жердің үздіксіздігі тексеріледі.

Термиялық валидация кабельде, тапаншада және қосқышта зондтары бар жүктеме банкінде 8 сағат бойы үздіксіз 600А жұмыс істейді.

IEC 60529 стандартына сәйкес IP54 және IEC 61000-4-5 стандартына сәйкес асқын кернеу иммунитеті пакеттік сынақ жазбасының бөлігі болып табылады.

Сынақ есептері кеден, сақтандыру және желілік құжаттарды рәсімдеу үшін топтамамен бірге жеткізіледі.

S2 шкафы үшін сегіз өндіріс қадамы

Қоршау панельдері TRUMPF машиналарында лазермен кесілген және CNC-формасымен жасалған.

Шкафтар ұнтақпен қапталған сыртқы әрлеуді алады.

Қуат модульдері арнайы тұрақты ток желісіне жиналады.

Сұйықтықпен салқындатылған пистолет пен кабель герметикалық салқындатқыш толтырылған бөлек таза орындыққа салынған.

Шиналар мен жоғары тоқ сымдары айналу моменті басқарылатын құралдармен орнатылады.

FANUC роботтары модульдерді орналастырады, ал салқындату сұйықтығы контуры сымдарды өткізгеннен кейін қысыммен сыналады.

Микробағдарлама және OCPP профильдері жыпылықтайды және сіздің серверіңізге сәйкес келеді.

480 кВт-та 48 сағаттық жүктеме банкінің күйіп қалуы соңғы тексеруден және қорапшадан бұрын болады.

600А тұр ма? Тура жауап

Егер сіздің сайтыңыз шынымен 600А жүктейтін болса, S2 сатып алыңыз: 800В жүк көліктері, премиум седандар немесе бір-біріне жылдам сеанстары бар дәліз. Бұл сұйық кабельдік жабдықтың өзін-өзі ақтайтын жалғыз шарты, әдетте тек пайдалану кезінде 12-18 ай ішінде.

Трафигіңіз 400В автомобильдер 250А төмен болса, оны сатып алмаңыз. Ауамен салқындатылған 480 кВт қондырғы немесе аралас терминал S1 бағасы арзанырақ болады, ал 600А ешқашан көрмейтін 600А сұйық мылтық техникалық қызмет көрсетуі бар сән-салтанат болып табылады. Командаңыз алты ай сайын салқындатқыш сұйықтықты 15 минуттық тексеруден өткізе алмаса, оны сатып алмаңыз.

Егер сіз әлі S1-ді S2-ге қарсы өлшеп жатсаңыз, S1 ауамен салқындатылатын терминалдарды қол жетімді ұстайтынын есте сақтаңыз, ал S2 жоқ. S2 - бұл сайт толығымен премиум деп шешкеннен кейін ұзақ мерзімді жауап.

AMPPAL-дан S2 сатып алудың бес нақты себебі

480 кВт S2 Сауд Арабиясындағы NEOM жасыл сутегі жобасына 500 сұйық салқындатқыш қондырғыны жеткізген Юэцин зауытында салынған.

15-20 жұмыс күні жеткізу уақыты және қор конфигурациялары үшін бір бірлік MOQ.

Толық сертификат пакеті және сұйық кабельдің техникалық сипаттамасы құрылғымен бірге жеткізіледі.

AMPPAL-дың жеке операциялық желісіндегі 200+ станция, сондықтан өріс ақауы деректері дизайнға қайтарылады.

EXW, FOB Ningbo немесе CIF бағалары жобаның қызмет ету мерзімі үшін аталған инженермен.

S2 қалай жөнелтіледі: қорап пен контейнерді тиеу

S2 негізгі шкафының өлшемдері 1850 x 1850 x 1000 мм және үстіңгі қабаттастыруға арналған арматураланған фанер жәшікте жеткізіледі. Әрбір сұйықтықпен салқындатылған терминал салқындатқыштың ілмегі алдын ала толтырылған және мөрленген өз көбікпен қапталған қорапта жүреді.

Екі терминалы бар бір S2 стандартты 40-футтық контейнер орналасуы; жәшік еден рельстеріне болттармен бекітілген және оның жанында терминалдық қораптар бекітілген. Бір жиынтықтың жалпы салмағы шамамен 1300-1500 кг.

Жеткізу құжаттары: коммерциялық шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығарылған жері сертификаты және сериялық сынақ есептері. Біз EXW, FOB Ningbo немесе CIF сілтемесін келтіреміз.

Салқындату сұйықтығына техникалық қызмет көрсету кепілдік пакетінің бөлігі болып табылады

2 жылдық кепілдік жинақты, терминалдарды, модульдерді және тығыздалған салқындатқыш сұйықтық тізбегін қамтиды.

Салқындатқышты толтыру жинақтары мен шланг қысқыштары 3-5 жұмыс күні ішінде жеткізіледі; зауыт сұйықтық сипаттамасын жариялайды, осылайша сіз жергілікті жерден аласыз.

Тоқсан сайынғы қашықтан тексерулер сорғы ерте тозатын салқындатқыш температурасының үрдістерін қамтиды.

6 айлық қызмет көрсетуді тексеру парағы (салқындатқыш деңгейі, шланг қысқыштары, қосқыштың тозуы) бес тілде берілген.

Арнайы WhatsApp арнасы сізді сериялық нөмірлеріңізді білетін сатудан кейінгі инженермен байланыстырады.

Сұйықтықпен салқындатылған қарумен жұмыс істеу: дұрыс және дұрыс емес

Дұрыс емес: ағын суын немесе жалпы салқындатқышты циклде пайдалану. Оң жақ: AMPPAL көрсеткен диэлектрлік сұйықтықты ғана пайдаланыңыз; сорғы тығыздағыштары мен шлангтың рейтингі соған байланысты.

Дұрыс емес: сеанстар арасында сұйық кабельді жерге мықтап орау. Оң жақта: ол тегіс жатсын немесе берілген ілмекке ілінсін; тығыз катушкалар ішкі шлангты майыстырады.

Қате: розеткадан ажыратқан кезде терминал салқындатылады деп болжау. Оң жақта: мылтық қондырылған кезде сорғы тоқтайды; келесі қосылатын модульге дейін қызып кетпес үшін терминалды көлеңкеде ұстаңыз.

Қате: тозған сұйық пистолетті қоймадағы ауамен салқындатылатын қондырғымен ауыстыру. Оң жақта: S2 терминал ұясы сұйық қарулар үшін сыммен жалғанған және салқындатылған; сәйкес келетін 600A құрылғысын пайдаланыңыз.

Қате: алты айлық тексеруді өткізіп жіберу, себебі цикл мөрленген. Оң жақта: деңгейді, қысқыштарды және қосқыштардың тозуын тексеріңіз; істен шыққан сорғыны ауыстыру балқытылған қосқышқа қарағанда әлдеқайда арзанырақ.

600А қызметінің алты айынан кейін оператордың кері байланысы

Голландиялық дәліз операторы 2025 жылдың тамызынан бастап қызмет көрсету алаңында екі S2 іске қосты. Олардың зарядтау нүктесінің операторы 28°C қоршаған ортада 40 минуттық 600А сеансынан кейін зеңбірек кабелінің температурасын 42°C деңгейінде өлшеді, ал жүргізушілер жарық тұтқасына түсініктеме берді. Олардың шағымы: төсемге техникалық қызмет көрсету кезінде терминал тұғырын көтеру қиын.

NACS үйлесімділігін сынайтын АҚШ сайтының әзірлеушісі 5 метрлік сұйық кабель жүк көлігінің орнын ауыстырмай-ақ пикаптың артқы портына жеткенін айтты, олар 600А зеңбіректен күтпеген. Олар негізгі тәуекел ретінде қосалқы бөлшектерді жеткізу уақытын белгілеп, стекпен бір қосалқы терминалға тапсырыс берді.

Ауыр жүк көліктерімен жүретін австралиялық депо S2-ді үш сағаттық терезеде толық 600А-ға итеріп жіберді. Жылу деректері сақталды, бірақ сайт инженері ұзағырақ шлангты қалады; AMPPAL енді 7 метрлік сұйық кабельдерді арнайы желі элементі ретінде ұсынады.

600A сұйық кабель туралы жиі қойылатын сұрақтар

С: Неліктен 600А сұйық салқындату кезінде ғана тиімді?

A: 600А кезінде мыстың шығыны 100 метр кабельге шамамен 25 кВт жетеді, ал ауа бұл жылуды қол мылтықтан шығара алмайды.

С: Мылтық қаншалықты ауыр?

A: Толық сұйықтық жинағы балама ауамен салқындатылғаннан шамамен 60% жеңіл, бір қолмен қолдануға жеткілікті жеңіл.

С: Салқындатқышты өзгерту керек пе?

A: 2 жыл сайын немесе 40 000 сеанс, қайсысы бірінші келеді; зауыт толтыру жинағын береді.

С: Сорғы істен шыққан жағдайда не болады?

A: Терминал қауіпсіз деңгейге дейін төмендейді және OCPP бойынша ақау туралы хабарлайды; сорғы далада ауыстырылатын бөлік болып табылады.

С: S2 бірден екі 800В жүк көлігін зарядтай алады ма?

Ж: Иә, 480 кВт бассейн терминалдар арасында бөлінеді және әрбір 600А жолағы бассейн шегіне дейін сұрағанын алады.

С: Кабельдің ұзындығы артқы порттар үшін жеткілікті ме?

A: Стандарт 5 метр, ал 7 метр тапсырыс бойынша қол жетімді.

С: Суық ауа-райы салқындатқышқа әсер ете ме?

A: Жоқ. Диэлектрлік сұйықтық -25°C деңгейінде және контур тығыздалған, сондықтан қатып қалу қаупі жоқ.

С: Жеткізу уақыты қандай?

A: растау мен депозиттен кейін қор конфигурациялары үшін 15-20 жұмыс күні.
