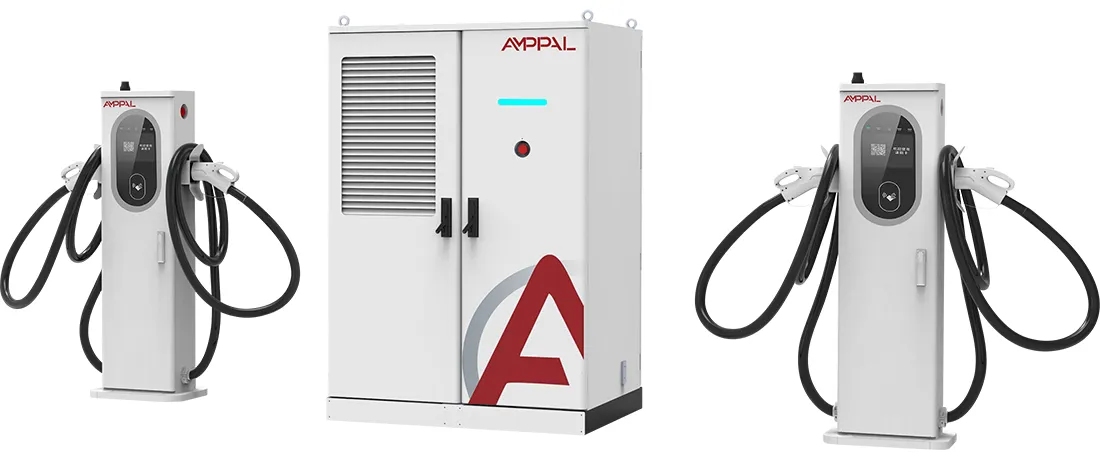

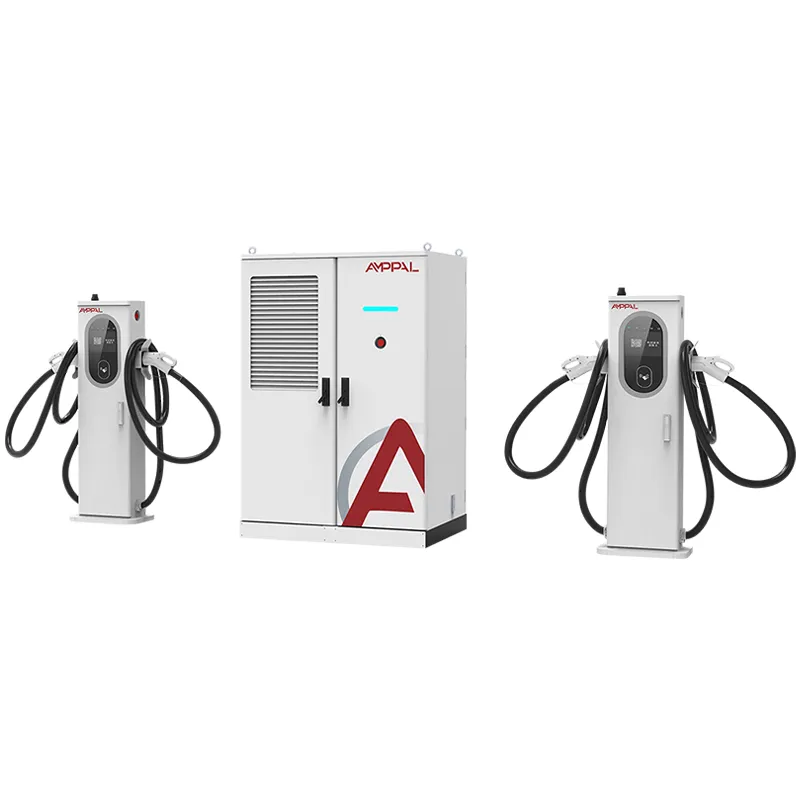

Қуаттылығы жоғары зарядтау станцияларына арналған 240 кВт сұйық салқындатылған тұрақты электр қуатын зарядтау қуат жинағы

AF-DC-240 шын мәнінде қандай

AF-DC-240-LC-S1 - бұл қарапайым идеяға негізделген 240 кВт зарядтау жинағы: бір негізгі шкаф сізді бір кабельдік технологияға мәжбүрлемеу керек. Сол қуат пулы шығанақта қатар орнатылған 250А ауамен салқындатылған терминалдарды және 600A/800A сұйық салқындатқыш терминалдарды береді.

Бұл әрбір нақты сайтта пайда болатын сәйкессіздікті шешеді. 400В такси шамамен 150-250А тартады; жаңа 800В платформалық седан 600А минутты ұстай алады. Ауамен салқындатылған зеңбіректер жаңа көліктерді жауып тастайды, ал толық сұйық қондырғы оны ешқашан пайдаланбайтын шығанақтарға 600А аппараттық құрал жұмсайды.

Аралас терминалдар 240 кВт шкафты бір рет сатып алып, содан кейін сол жерде тұрған трафикке сәйкес келетін әрбір шығанақтың ағымдағы класын таңдауыңызды білдіреді.

Неліктен сайт иелері 250А және 600А терминалдарын бір шкафта араластырады?

Айырмашылық үшін емес, ток үшін төлеңіз: 250А ауамен салқындатылған зеңбіректер таксилер мен ескі электр машиналарын жабады, ал 600А/800А сұйық зеңбіректер премиум жолаққа қызмет етеді, бұл әдетте терминалдық жабдықты толығымен сұйық құрылымға қарағанда 25-35% қысқартады.

Бір шкаф, екі кабельдік жүйе: бір AC380V кірісі, бір тұрақты ток шинасы және бір OCPP бақылау тақтасы бүкіл пулды басқарады, осылайша аралас басқару күрделілігін қоспай икемділік қосады.

94,5% ең жоғары тиімділік 88% тиімді қондырғыға қарағанда толық жүктеме кезінде бас тарту үшін шамамен 13 кВт аз қалдық жылуды білдіреді және негізгі шкаф мәжбүрлі ауамен салқын болады.

Бір стектен толық протоколды қамту: CCS1, CCS2, GB/T, CHAdeMO және NACS, сонымен қатар сіз іске қосқан кез келген сервер үшін OCPP 1.6/2.0.

IP54 корпусы және -25°C және +50°C жұмыс диапазоны, сондықтан шкаф көптеген климаттық жағдайларда баспанасыз ашық ауада тұрады.

Картаны сырғытыңыз және QR кодына кіруді басқару кіріктірілген, осылайша бір стек жалпыға қолжетімді зарядтауды және жабық флот есептік жазбасын бір уақытта басқарады.

Техникалық сипаттамалар

240 кВт стек үлкеніректерге қарағанда жақсырақ орналасатын жерде

Жүргізушілерге седандардың, жол талғамайтын көліктердің және жеңіл коммерциялық фургондардың аралас ағынынан 10-15 минуттық толықтыру қажет болатын тас жол қызмет көрсету аймақтары.

480 кВт+ стек трансформаторды жаңартуға мәжбүр ететін қолданыстағы 380 В үш фазалы қуаттағы қалалық жылдам зарядтау концентраторлары.

Қонақ үйлер мен сауда орталықтары бір шкафтан 6-8 шығанақпен жұмыс істейді, ауамен салқындатылған терминалдар күндізгі сеанстарды жабады.

Аралас көлік жасы бар флот қоймалары: ескі қондырғылар 250А алады, жаңа 800В модельдер сұйық жолдарды тартады.

Сайттың жалпы жүктемесі шамамен 260 кВт-тан төмен болуы керек арал немесе қашықтағы торлар.

Аралас терминал архитектурасы қалай жұмыс істейді

AC380V±15% негізгі шкафқа енеді, қуат модульдері түзетеді және оны DC200-1000V-ге ауыстырады және жалпы тұрақты шинасы токты қай терминалдар белсенді болса, соған таратады. Әрбір терминал көлік құралымен өзінің кернеуі мен ток шегін келіседі, сондықтан 400 В ГБ/Т такси және 800 В CCS2 седан кедергісіз бір уақытта зарядтауға болады.

Стек жоспарлаушысы қуатты басымдық бойынша береді: сұйықпен салқындатылған жолақтар алдымен толық 600А/800А сұранысын алады, содан кейін қалған қуат ауамен салқындатылған шығанақтарға жіберіледі. Бірден үш көлік тартылса, бассейн бірнеше секунд сайын қайта теңестіріледі, сондықтан ешкім нөлге дейін төмендемейді.

Салқындату да бөлінген. Негізгі шкаф мәжбүрлі ауаны пайдаланады; сұйықпен салқындатылған терминалдар кабель мен пистолет арқылы салқындатқышты айналдырады, тұтқаның температурасын 45°C-тан төмен, тіпті 600А температурада ұстайды. Ауамен салқындатылған зеңбіректер атмосфераға жай ғана жылу жібереді, ол 250А-да жақсы және оны ұстау әлдеқайда арзан.

Сертификаттар және олардың артындағы сынақтар

CE, TUV, CB, CCC және UL сертификаттары AF-DC-240 тобын қамтиды, сондықтан сол бірлік ЕО, Таяу Шығыс, АСЕАН және Солтүстік Америка жобаларына жіберіледі.

Әрбір өндірістік бөлімше 1000VDC оқшаулау кедергісі сынағы мен стендтен шықпас бұрын жердің үздіксіздігін тексереді.

Зауыттың 240 кВт қуаттағы 48 сағаттық толық жүктеме күйіп қалуы әлсіз модульдерді орнатудан кейін емес, жөнелту алдында ұстайды.

IP54 растауы IEC 60529 стандартына сәйкес уақытында белгіленген су бүріккішімен; Айнымалы ток кірісіндегі IEC 61000-4-5 стандарты бойынша асқын кернеуге қарсы иммунитет сыналады.

Коннектордың тозуы күнделікті теріс пайдалануды көретін сұйық тапанша контакторларын қамтитын 10 000 циклдік штепсельдік сынақта таңдалады.

Сынақ есептері әр партияға шығарылады және жөнелтілім файлына тіркеледі, бұл кедендік ресімдеуді және желіге қосылу құжаттамасын тездетеді.

Катушкадан шкафқа дейін: өндірістің сегіз қадамы

Қоршау панельдері TRUMPF машиналарында лазермен кесіледі, содан кейін CNC арқылы тесіледі және төзімділікке дейін иіледі.

Шкафтар IP54 стандартына сай, коррозияға қарсы әрлеу үшін ұнтақ бояу желісі арқылы өтеді.

Қуат модульдері айнымалы ток өнім желілерінен бөлек, арнайы тұрақты ток желісіне жиналады.

Шиналар мен сымдар бұрау моменті басқарылатын бекітумен орнатылады.

FANUC роботтары модульді орналастыруға және ауыр көтеруге көмектеседі, жинақты біркелкі сақтайды.

Әрбір құрылғы микробағдарламамен және серверге сәйкес келетін OCPP профилімен жыпылықтайды.

A 48-hour full-load burn-in runs on the factory load bank before packing.

Қорытынды тексеру 14 тармақты бақылау парағын қамтиды, содан кейін құрылғы қорапқа салынады.

Терминал қоспасын жоспарлау: кімге 250А, кімге 600А/800А қажет

Егер сіздің сайтыңыздағы әрбір көлік 2024 немесе одан жаңа 800В платформа болса, бұл 600А сыйымдылығын сатып алудың ең арзан жолы емес; сол отбасындағы толық сұйық AF-DC-480-LC-S2 шаршы метрге және долларға көбірек ток береді.

Егер сіздің трафигіңіз 200А-дан төмен тартылатын ескі 400 В автомобильдер болса, қарапайым ауамен салқындатылған 240 кВт қондырғының құны азырақ және салқындатқышты нөлдік оқытуды қажет етеді. Сіз ешқашан жүктемейтін сұйық жабдықты сатып алмаңыз.

Егер флот шынымен араласса, арақатынасты жоспарлаңыз: болжамыңыздағы 800 В қабілетті көліктерді санаңыз, олардың 15-20-сына бір сұйықтық қоймасын арнаңыз, ал қалғандарын 250А зеңбіректерімен жабыңыз. AMPPAL инженерлері сіз тапсырыс бермес бұрын санаңызды тексереді.

Сауда компаниясының орнына AMPPAL-дан не сатып аласыз

Чжэцзян, Юэцин қаласындағы зауыт қор конфигурацияларын 15-20 жұмыс күні ішінде жеткізеді, ал MOQ AF-DC-240 үшін бір бірлік болып табылады.

Теңшеу нақты: шкафтың түсі, терминал қоспасы, кабель ұзындығы және OCPP параметрлері тапсырыс уақытында орнатылады, кейінірек патч жасалмайды.

Толық сертификат пакеті әрбір тапсырыспен жеткізіледі, сондықтан кедендік ресімдеу және торды қолдану жылдамырақ жүреді.

2024 жылға қарай AMPPAL бір миллионнан астам зарядтау қондырғысын жеткізіп, 200-ден астам станцияны өзі басқарады, сондықтан инженерлік топ өрісте не бұзылатынын біледі.

EXW, FOB Ningbo немесе CIF бағаларымен тікелей зауыттық баға, сонымен қатар жобаның қызмет ету мерзімі үшін есептік жазбаңызда аталған инженер.

Орау, көтеру және кедендік құжаттар

Негізгі шкаф жеке көбік төселген қораптарға оралған терминалдары бар экспорттық фанер жәшікте жөнелтіледі. Толық жиынтықтың салмағы терминалдық қоспаға байланысты шамамен 900-1100 кг құрайды және жәшіктің ізі стандартты паллет ұясына арналған.

Жүктеу 40 футтық контейнерге жоспарланған: бір контейнерге екі 240 кВт стек стандартты орналасу болып табылады, теңіз толқындарынан аман қалу үшін еден рельстеріне болттармен бекітілген жәшіктер. Жергілікті алып кету бригадалары жүкті бір жүк көтергішпен түсіре алады.

Стандартты құжаттар коммерциялық шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығу тегі сертификаты және сериялық сынақ есептері болып табылады. Біз EXW, FOB Ningbo немесе CIF сілтемесін келтіреміз және орау тізімі кедендік түгендеу ретінде екі еселенеді, сондықтан шекарадағы сәйкессіздіктер сирек кездеседі.

Екі жылдық қолдау, соның ішінде салқындату сұйықтығының күтімі

Стандартты кепілдік стекке, терминалдарға және қуат модульдеріне 2 жылды қамтиды, салқындатқыш сұйықтыққа қатысты ақаулар бірдей шарттармен өңделеді.

Consumable spares such as liquid connectors and coolant hoses ship within 3-5 working days from the Yueqing warehouse.

Тоқсан сайын OCPP жалаушасының сәтсіз модульдерінің күйін қашықтан тексеріп тұрады, олар офлайн режимге шықпас бұрын.

Сұйықтықпен салқындатылатын терминалдарға салқындатқыштың деңгейін және шланг қысқышын әр 6 ай сайын тексеру қажет; AMPPAL ағылшын, орыс, испан және араб тілдерінде қызметтерді тексеру тізімін ұсынады.

Арнайы WhatsApp арнасы сізді билет кезегін емес, сериялық нөмірлеріңізді білетін сатудан кейінгі инженермен байланыстырады.

Орнату және күнделікті пайдалану: дұрыс және дұрыс емес

Қате: 250А ауамен салқындатылған пистолетті күндіз 45°C қоршаған ортада толық токпен іске қосу. Оң жақта: стек ауамен салқындатылған жолақтарды автоматты түрде азайтады; ауыр сеанстарды салқын сағаттарға жоспарлаңыз немесе оларды сұйық қоймаларға жылжытыңыз.

Қате: Салқындату сұйықтығын тексеруді өткізіп жіберу, өйткені сұйық салқындату ешқашан істемейді. Оң жақта: Салқындатқыштың деңгейін және шланг қысқыштарын 6 ай сайын тексеріңіз; 10 минуттық тексеру $400 қосқышты ауыстыруды болдырмайды.

Қате: сұйық қару кабелін басқа брендтің жалпы бөлігімен ауыстыру. Оң жақта: AMPPAL сәйкес кабельдерді пайдаланыңыз; салқындату сұйықтығы ағынының жолы мен контактордың көрсеткіштері бірге реттеледі.

Дұрыс емес: шкафты қабырғаға артқы бос орынсыз орнату. Оң жақта: ауа ағыны мен қызмет көрсетуге қол жеткізу үшін 500 мм артқы және 800 мм алдыңғы саңылау қалдырыңыз.

Қате: микробағдарлама нұсқаларының бассейн арқылы өтуіне мүмкіндік беру. Оң жақта: ай сайынғы OCPP жаңарту терезесін орнатыңыз, осылайша барлық терминалдар бірдей құрылымды іске қосады.

Сайт операторының өрістен кері байланысы

Сауд Арабиясының жанармай сатушы операторы 2025 жылдың шілдесінен бастап Эр-Риядтың техникалық қызмет көрсету станциясында екі AF-DC-240 ұшағын жүргізді. Сұйық жолдар күнделікті 800 В жол талғамайтын көліктер ағынын өңдеді, ал 250A зеңбіректер таксилерге қызмет етті; Олардың жалғыз шағымы кішкентай тентпен шешілген тікелей күн астында 7 дюймдік экранның жарқырауы болды.

Куала-Лумпурдағы малайзиялық сауда орталығының иесі төрт 250А терминалымен жұмыс істей бастады және 2025 жылдың желтоқсанында жалға берушілер қатарында жаңа EV үлгілері пайда болғаннан кейін бір 600А сұйық қойма қосты. Олардың бухгалтеріне жаңартудың сол кабинет пен OCPP тіркелгісін қайта пайдаланғаны ұнады.

Гамбургте 30 электронды фургонды басқаратын неміс флотының операторы бізге аралас орнату тәртіпті қажет деп ескертті: жүргізушілер 800В фургондарды 250А шығанағына қоя берді. Еден жапсырмасы мен белгі оны бір аптада түзетіп, зарядтау өткізу қабілеті шамамен 18% өсті.

Аралас терминалдар бойынша жиі қойылатын сұрақтар: Сатып алушылар қоятын сегіз сұрақ

С: AF-DC-240 әртүрлі брендтер терминалдарын араластыра ала ма?

A: Жоқ. AMPPAL сәйкес терминалдарды пайдаланыңыз; олар үшін жоспарлаушы мен салқындатқыштың контуры калибрленген.

С: Бір шкафта неше орын жұмыс істей алады?

A: қоспаға байланысты 8 терминалға дейін; Тұрақты ток шинасы 240 кВт-ты белсенділердің арасында бөліседі.

С: Сұйықтық терминалына сыртқы салқындатқыш қажет пе?

Ж: Жоқ. Салқындату сұйықтығының ілмегі тығыздалған және салқындату мұнарасы жоқ терминалдың ішінде ауамен алмасады.

С: Жеткізу уақыты қандай?

A: Тапсырысты растаудан және депозиттен кейін қор конфигурациялары үшін 15-20 жұмыс күні.

С: Ол CHAdeMO көлігі мен CCS2 көлігін бір уақытта зарядтай ала ма?

A: Иә. Әрбір терминал өз бетінше келіссөздер жүргізеді және қуат басымдық бойынша бөлінеді.

С: Шетелдік сайттар үшін 2 жылдық кепілдік жарамды ма?

A: Иә, бүкіл әлем бойынша; Юэциннен қосалқы бөлшектер жеткізіледі және қашықтан диагностика тегін.

С: Оған қандай тор арнасы қажет?

A: AC380V±15% үш фазалы; толық жүктеме кезінде кіріс фазаға шамамен 365А тартады.

С: Ол бар OCPP серверімен жұмыс істей ме?

A: OCPP 1.6 және 2.0 нұсқаларына қолдау көрсетіледі және біз зауытта соңғы нүктелерді конфигурациялаймыз.
