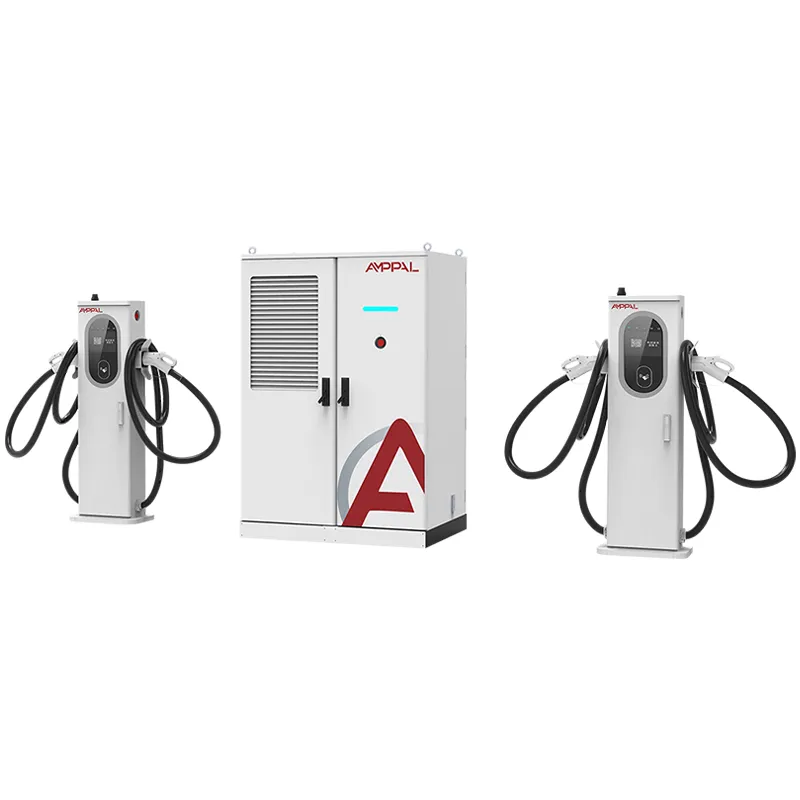

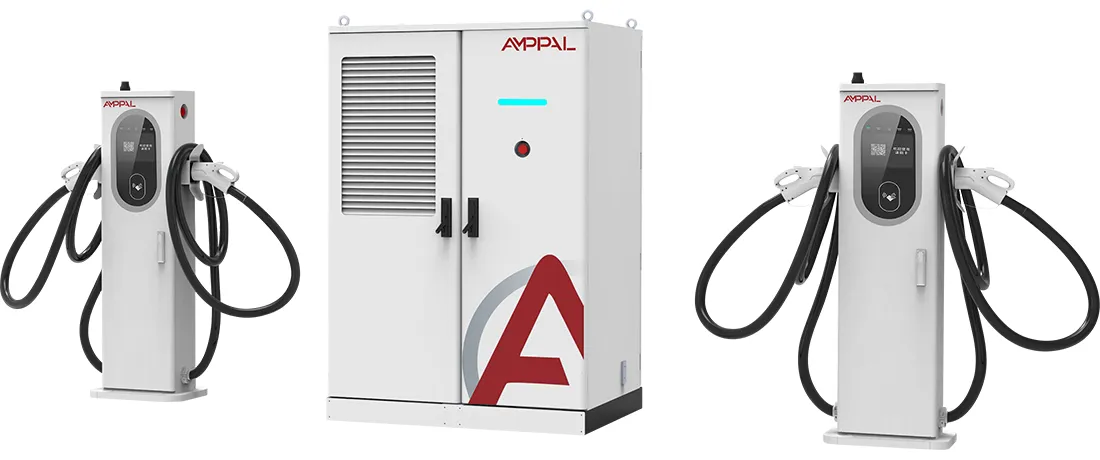

Флотты зарядтау концентраторларына арналған 360 кВт сұйық салқындатылған жоғары қуатты EV зарядтау жинағы

AF-DC-360 қуат пулын таныстыру

AF-DC-360-LC-S1 - бекітілген розеткалардың орнына қуат пулы бар зарядтау жинағы. Оның 360 кВт тұрақты ток шығысы әрбір шығанаққа бекітілген үлесті құлыптаудан гөрі, екіншіден секунд сайын кез келген терминалға ток беретін жоспарлаушының артында орналасқан.

Бұл стек пен тұрақты шығарылатын қадалар қатарының арасындағы барлық айырмашылық. Бір шығанақ бос тұрғанда төрт 90 кВт қада қоқыс қуаты; 360 кВт бассейн бос тұрған қуатты бос емес орынға қайта бағыттайды, сондықтан сол сайт күніне көбірек сеанстарды жеткізеді. Дәл осы бір ғана сөйлем Еуропа мен Парсы шығанағындағы жаңа дәліз құрылыстарында біріктірілген стектердің басым болуының себебі.

Шкафта біздің 240 кВт моделіміз сияқты аралас терминалдар тобы бар: күнделікті автомобильдерге арналған 250А ауамен салқындатылған зеңбіректер және 800 В платформаларына арналған 600А/800А сұйық салқындатқыш мылтықтар. Бассейн қандай кабель түрін тартатыны маңызды емес.

360 кВт бассейннің бекітілген қуаттағы зарядтау қадаларын жеңуінің бес себебі

Бір бунақ барлық 360 кВт-ты сіңіре алады: жалғыз 800 В седан немесе жүк көлігі жалғыз белсенді көлік болған кезде стектің толық мүмкіндігінде зарядталады, ол бір орынға бекітілген 120 кВт орналасумен салыстырғанда ең жоғары сеанс уақытын шамамен екі есе азайтады.

Бос тұрған сыйымдылық ешқашан бос болмайды: жоспарлаушы қуатты бос орындардан белсенділерге қайта бөледі, сондықтан 16 сағаттық тәуліктегі орташа пайдалану әдетте бір трафиктегі бекітілген зарядтағыштарға қарағанда 25-40% жоғары болады.

Баптауға болатын басым логика: стек әрбір қосылған көлік үшін минималды токты сақтайды, сондықтан ұзақ қашықтыққа жүретін седан мен такси әр түрлі жылдамдықпен аяқталады.

Қуат модульдері өздерінің ең тиімді жұмыс диапазонында қалатындықтан, тиімділік 94,5% шыңында, бір немесе алты аралық тартылады.

OCPP 1.6/2.0 нақты уақыттағы қуат деректерін көрсетеді, осылайша сіз бір кВт/сағ үшін адал есеп айырысуға және қолданбаңызда тікелей эфир күйін жариялауға болады.

Аралас терминалдар тобы (250А ауа / 600А/800А сұйықтық) бассейн бір шкафтан 400В таксилер мен 800В флагмандықтарға қызмет көрсететінін білдіреді.

Техникалық сипаттамалар

Ортақ қуатты марапаттайтын жоғары айналымды орындар

Сеанс кезегі түскі уақытта пайда болатын тас жол дәліздері, ал шығанақтар түнде бос отырады.

40 минуттан 6 сағатқа дейін тұру уақыты бар әуежай және транзиттік-хаб тұрағы.

30 минуттық толықтыруларды түнде баяу зарядтаумен араластыратын көліктік флот хабтары.

Трансформатор бекітілген, бірақ көлік қоспасы үнемі өзгеріп тұратын бензинді электр энергиясына түрлендіру орындары.

Күшті маусымдық шыңдары бар туристік бағыттағы дәліздер, онда біріктірілген қуат демалыс күндеріндегі толқындарды сіңіреді.

Нақты уақытта терминалдар арасында қуат қалай қозғалады

360 кВт пул бір тұрақты ток шинасын беретін параллельді қуат модульдерінен жасалған. Контроллер әрбір қосылған терминалдан ағымдағы сұрауды әрбір бірнеше жүз миллисекунд сайын оқиды, содан кейін пулды басымдық тәртібімен бөледі: алдымен белсенді сұйықтықпен салқындатылған жолақтар, содан кейін әрқайсысы үшін конфигурацияланатын минимумы бар ауамен салқындатылған жолақтар.

Бір 800В автомобиль 600А сұрағанда және басқа ештеңе қосылмаған кезде, стек өзінің бүкіл сыйымдылығын сол көлікке арнайды; автомобильдің жеке BMS төбені орнатады. Алты көлік қосылса, бірдей қуат динамикалық түрде бөлінеді және бірінші келген көлік батареясы тарылғанша өз үлесін сақтайды. Тасымалдаулар жұмсақ ауыстырылады, сондықтан зарядталып жатқан көлік жаңа сеанс басталған кезде ешқашан құлдырауды көрмейді.

Нәтиже ең жоғары өнімділікпен емес, пайдаланумен өлшенеді. 360 кВт стектерді басқаратын операторлар бір тәулік ішінде орташа пайдалануды 40-55% құрайды, ал ұқсас трафиктегі бекітілген қадалар үшін 20-30%, бұл трансформатор мен жердегі өтелу математикасын өзгертеді.

Сәйкестік дәлелі: CE, TUV, CB, CCC, UL

CE, TUV, CB, CCC және UL сертификаттары құрылғымен бірге жеткізіледі; AF-DC-360 өзінің сертификаттау тобын 240 кВт және 480 кВт стектермен бөліседі.

Әрбір шкаф іске қосу алдында 1000VDC оқшаулау кедергісі сынағы мен жерге қосудың үздіксіздігін тексеруден өтеді.

48 сағаттық жүктеме банкінің күйіп қалуы бассейнді толық 360 кВт қуатымен іске қосады, жоспарлаушыны іске қосу үшін виртуалды ұялар арасындағы қуатты айналдырады.

Тор жағындағы сынақтар IEC 61000-4-5 стандартына сәйкес асқын кернеу иммунитетін және AC380V кірісіндегі гармоникалық әрекетті қамтиды.

IP54 кіруі IEC 60529 стандарты бойынша есік тығыздағыштары мен кабель кірістеріне басқарылатын су бүрку арқылы тексеріледі.

Әр топтамалық сынақ есептері кедендік және торлық құжаттар үшін жөнелту файлымен бірге жүреді.

Юэцин фабрикасының ішіндегі сегіз қадам

TRUMPF лазерлік кесу және CNC тесу қоршау панельдерін төзімділікке дейін қалыптастырады.

Панельдер сыртқы стандартты әрлеу үшін ұнтақ бояу сызығы арқылы қозғалады.

Қуат модульдері тұрақты токтың арнайы құрастыру желісіне салынған.

Шиналар мен кабельдік арқалықтар айналу моменті басқарылатын құралдармен орнатылады.

FANUC роботтары модульді орналастыруды өңдейді, бұл өңдеудің зақымдануын азайтады.

Микробағдарлама және OCPP профилі серверге сәйкестендіру үшін жыпылықтайды.

Толық стек жоспарлаушы циклімен 48 сағаттық жүктеме банкін күйдіреді.

14 нүктеден тұратын қорытынды тексеру құрылғыны қорапқа салудан тазартады.

Қуат пулының өлшемі: бір үлкен стек немесе бірнеше шағын?

Сеанстар біркелкі болмаған кезде AF-DC-360 сатып алыңыз. Төрт сағаттық терезеде көліктердің 60% көрінетін сайт тұрақты қуатты босқа жұмсайды; бассейн бұл біркелкі еместікті пайдалануға болатын сыйымдылыққа айналдырады.

Егер сіздің сайтыңыз бір түнде әрқайсысы 40-60 кВт болатын сегіз жүк көлігін зарядтайтын жеке автобаза болса, оны сатып алмаңыз. Қарапайым бекітілген зарядтағыштың құны азырақ және бассейннің икемділігі ешқашан пайдаланылмайды. Егер сіздің желілік қосылымыңыз 360 кВт-тан төмен болса, оны сатып алмаңыз; стек арна бере алмайтын қуатты жасай алмайды.

Трансформатор бюджетінде 240 кВт пен 360 кВт арасында таңдасаңыз, екеуін де модельдеңіз: 240 кВт стек седан трафигінің көпшілігін қамтиды, ал 360 кВ шыңдар кезінде кезек шағымдарын тоқтататын маржаны қосады. AMPPAL сіз орындамас бұрын трафик деректерімен пайдалану болжамын іске қосады.

Неліктен импорттаушылар AMPPAL-дан қайта тапсырыс береді

Бір бірлік MOQ бар қор конфигурациялары үшін 15-20 жұмыс күні.

Пайдаланушы терминал қоспасы және OCPP параметрлері жеткізілімнен кейін емес, тапсырыс уақытында конфигурацияланады.

Толық CE/TUV/CB/CCC/UL құжаттамасы тауармен бірге жүреді.

2024 жылға қарай бір миллионнан астам зарядтау қондырғылары, сонымен қатар AMPPAL-дың жеке операциялық желісіндегі 200+ станциялар жеткізіледі.

Арнайы тіркелгі инженері бар EXW, FOB Ningbo немесе CIF бағасы.

Қосалқы қуат модульдері қайта сатып алушылар үшін зауыт құнымен бағаланады, сондықтан жұмыс уақытын жоспарлау арзан болып қалады.

360 кВт стекті жеткізу: өлшемдері мен шарттары

1750 x 1200 x 900 мм шкаф фанерді экспорттау жәшігінде жүреді, аралас терминал бөлек көбік төселген картондарға орнатылады. Мылтық қоспасына байланысты толық жеткізілімнің салмағы шамамен 950-1150 кг.

40 футтық контейнерге екі стек стандартты жоспар болып табылады; жәшіктер еден рельстеріне болттармен бекітіледі және жылжудан қорғайды. Бір жүк көтергіш сіздің портыңыздағы жинақты тазартады.

Құжаттар: коммерциялық шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығарылған жері сертификаты, сериялық сынақ хаттамалары. Дәйексөз негізі қалағаныңызша EXW, FOB Ningbo немесе CIF болып табылады.

Бассейннің жұмысын қамтамасыз ететін қызмет

Салқындату сұйықтығы тізбегінің ақауларын қоса алғанда, жинақты, терминалдар мен модульдерді қамтитын 2 жылдық кепілдік.

Сұйық қосқыштар мен салқындатқыш шлангілер сияқты қосалқы бөлшектер 3-5 жұмыс күні ішінде жіберіледі.

Тоқсан сайын қашықтағы OCPP күйі сеанс құнынан бұрын жалауша модулінің дрейфін тексереді.

6 айлық салқындатқыш деңгейі мен шланг қысқышы сұйықтық терминалдарын тексереді, көп тілді бақылау парағы жеткізіледі.

Сіздің құрылғыңыздың сериялық нөмірлерін білетін инженерге тікелей WhatsApp желісі.

Ортақ қуат стекін пайдалану: дұрыс және дұрыс емес

Қате: стек 360 кВт болғандықтан, әрбір шығанақ 90 кВт алады деп есептейміз. Оң жақта: ең аз аралық ток - сіз басқаратын параметр, сондықтан оны іске қоспас бұрын конфигурациялаңыз.

Қате: барлық сұйықтық терминалдарына басымдық беру және ауа саңылауларын аштық. Оң жақта: таксилер әлі де ақылға қонымды терезеде аяқталуы үшін басымдық кестесін теңестіріңіз.

Қате: кіріс кабелінің өлшемі 240 кВт, себебі бассейн ортақ. Оң жақта: айнымалы ток беру әлі де 360 кВт; толық шығу үшін ажыратқыш пен кабельдің өлшемін таңдаңыз.

Қате: серверді әр 30 секунд сайын сұрау және оны нақты уақытта шақыру. Оң жақта: тікелей эфир күйі үшін OCPP 2.0 оқиғасын немесе 5 секундтық сауалнаманы пайдаланыңыз.

Қате: тоқсан сайынғы қашықтан денсаулық тексеруін өткізіп жіберу. Оң жақта: 15 минуттық тексеру сәтсіз модульді ең жоғары деңгейге дейін төмендетпей тұрып анықтайды.

Үш елдегі сатып алушылар не дейді

Дубай әуежайының жанындағы БАӘ операторы 2025 жылдың қыркүйегінен бастап бір AF-DC-360 ұшағын 8 ұялы төсемде жүргізді. Олар жұмыс күндері орташа пайдалануды 47% өлшеген, ескі бекітілген 120 кВт қондырғыларындағы 26%-дан жоғары, түскі ас кезегі 25 минуттан шамамен 8 минутқа дейін қысқарды. Олардың күйзелісі: түнде шкафтың ызылдағаны байқалады, сондықтан оны қонақүй қабырғасынан 12 метрге жылжытты. Алғашқы бес айда тоқтап қалу: нөл.

Бангкоктағы тайлық сапар операторы 40 жүргізушіге арналған стекті пайдаланады; минималды ағымдағы параметр таксилерді 60 кВт деңгейінде ұстады, ал қалғанын флагмандық седандар алды. Олар драйвер төлемдері үшін терминалға екінші OCPP есептегішін сұрады, AMPPAL микробағдарламаға тегін қосты.

Бір 360 кВт стек және алты шығанағы бар Хорват дәлізі жазғы толқынды жақсы сіңірді; иесінің жалғыз шағымы - бір мезгілде 800 В кернеуі бар үш автомобиль бассейннен асып кете алады және олар 2027 жылы екінші стекті жоспарлап отыр.

Сайт операторларына арналған қуатты ортақ пайдалану туралы жиі қойылатын сұрақтар

С: Динамикалық қуатты бөлісу драйверлер үшін шын мәнінде нені өзгертеді?

A: Олар сайт тыныш және шыңдар кезінде әділ бөлісу кезінде жоғары қуатты көреді, қатты қақпақтың орнына.

С: Бассейн барлық 360 кВтты бір көлікке бере ала ма?

A: Иә, ол жалғыз белсенді терминал болғанда, автокөліктің зарядтау шегіне дейін; Соңғы мөлшерлемені стекке емес, автомобильдің BMS-і шешеді.

С: Сеанс үшін қалай әділ есеп беруге болады?

A: OCPP әрбір кВт/сағ деректер туралы есеп береді, сондықтан сіздің серверіңіз әрбір шығанақ түсірген нәрсені дәл көрсетеді.

С: Бассейнге қанша терминал сыяды?

A: 250А ауа мен 600А/800А сұйық қарудың кез келген қоспасында 8-ге дейін.

С: Үлкенірек трансформатор міндетті ме?

A: Стек оны жеткізу үшін толық 360 кВт беруді қажет етеді; кішірек трансформатормен ол өзін автоматты түрде шектейді.

С: Тапсырыстан жөнелтуге дейін қанша уақыт?

A: қор конфигурациялары үшін 15-20 жұмыс күні.

С: Кепілдік жоспарлаушы бағдарламалық құралын қамтиды ма?

Ж: Иә, микробағдарлама 2 жыл бойы тегін жаңартулармен қамтылған.

С: 240 кВт-тан бастап, шкафты кейінірек жаңарта аламын ба?

A: Жоқ, кабинет тапсырыс уақытында бағаланады; трансформатор қолдаса, қазір 360 кВт таңдаңыз.
