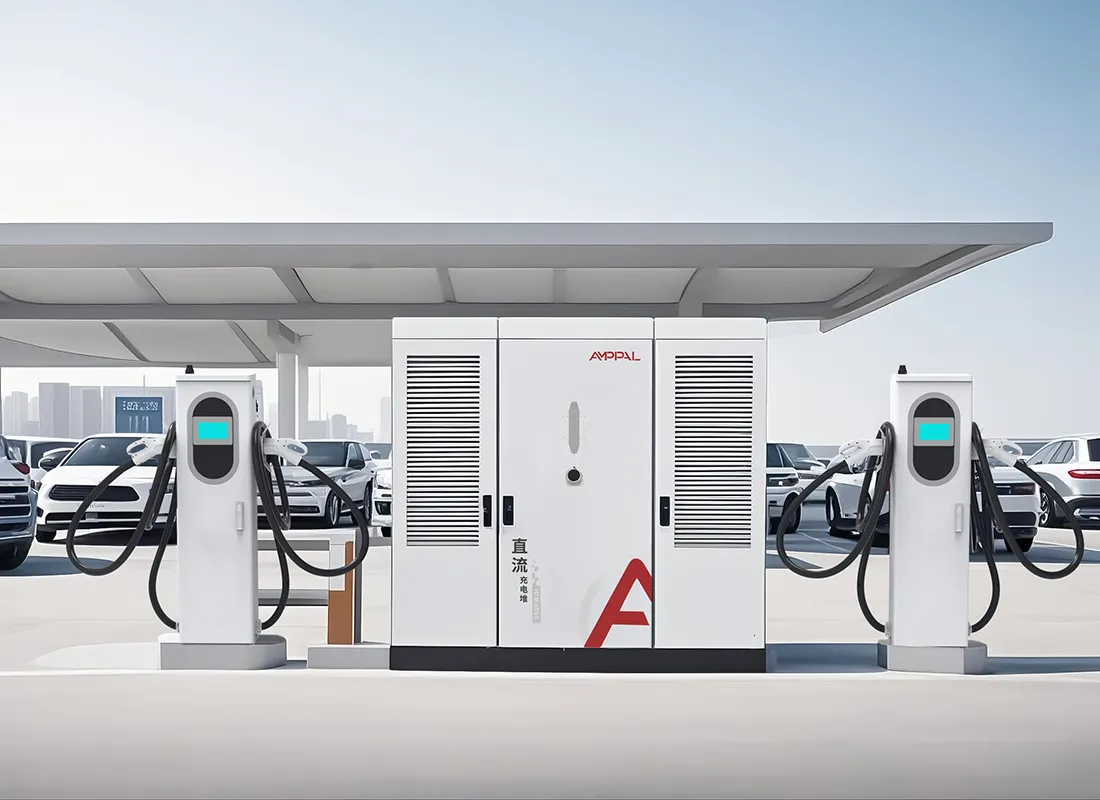

Ауыр жүк көліктері үшін 600 кВт сұйық салқындатылған ультра жылдам электр зарядтау жүйесі

AF-DC-600 дегеніміз не және ол не сигнал береді

AF-DC-600 600 кВт сұйықпен салқындатылған зарядтау жинағы болып табылады, ол тек бүгінгі қай жерде емес, өнеркәсіп қай жерге қарай бағытталатынына сәйкес келеді. Оның 600А сұйық салқындатылған терминалдары AMPPAL өзі 2025 жылдың сәуір айында Кантон жәрмеңкесінде ұсынған қосқыш геометриясына сәйкес келеді, бұл ұсыныс Халықаралық электротехникалық комиссия (IEC) сарапшыларының назарын аударды.

Стандарт 60 кВт-қа қарағанда 600 кВт-та маңыздырақ. Кез келген өндіруші үлкен қуат модулін құрастыра алады; Жүргізушінің қолындағы штепсель бүгінгі күні сіздің мұрагеріңіз 2030 жылы салатын станцияға сәйкес келе ме, жоқ па деген нақты сұрақ. AMPPAL өзінің инженерлік салмағын дәл осы интерфейс сұрағына қоюды таңдады.

Бұл стек нақты нәтиже: 600 кВт қуат пулы, 600А сұйық зеңбіректер, OCPP 1.6/2.0 телеметриясы және коннектор эволюциясының онжылдығынан аман қалуға арналған интерфейс.

Ұсыныс көптеген жеткізушілер өткізіп жіберетін физикалық деңгейді қамтиды: A өндірушісінің тапаншасының В өндірушісінің станциясымен сәйкестігін анықтайтын салқындатқыш фитингтері мен контакт схемасы. Бұл қабатсыз әрбір 600A орналастыру тек өз бренді қызмет ете алатын аралға айналу қаупі бар.

Неліктен 600 кВт-та стандартты инженерия маңызды?

Интерфейстің ұзақ қызмет ету мерзімі: сұйықтықпен салқындатылатын қосқыш AMPPAL стандартты ұсынысына сәйкес келеді, сондықтан қазір сатып алынған жабдық стандарт жетілген сайын үйлесімді болып қалады.

Әрбір терминалдан 600А тұрақты шығыс, тығыздалған салқындатқыш ілмегін ұстайтын кабель және пистолетті 45°C төмен.

600 кВт бассейн сыйымдылығы 150 кВт класты төрт сессияға немесе бір жүк көлігінің толық зарядына қызмет етеді; жоспарлаушы екеуін де теңестіреді.

94,5% ең жоғары тиімділік және IP54 қорғанысы 480 кВт моделімен бірдей S2 класты шкафта қосалқы бөлшектер мен оқытуды жеңілдетеді.

Әрбір терминалда толық протоколды қамту — CCS1, CCS2, GB/T, CHAdeMO, NACS — осылайша бір стек аралас нарықты қамтиды.

Қашықтан диагностикасы бар OCPP 1.6/2.0, деректер моделі қазірдің өзінде өзара әрекеттесу мүмкіндігіне байланысты жеңілдетілген.

Төмен қайта жаңарту қаупі: стандарт аяқталған кезде, ұсынысқа сай салынған станцияларға жаңа қарулар немесе төсемді қайта өңдеу емес, микробағдарлама жаңартулары қажет.

Техникалық сипаттамалар

Бүгін кімге 600 кВт қажет (және кімге ерте)

800В жүк көліктері мен автобустар болжанбайтын аралықта келетін ауыр жүк коридор станциялары.

Екінші трансформаторды қоспай-ақ орта есеппен 150 кВт төрт автокөлікке қызмет көрсетуі керек аймақтық хабтар.

40-90 минуттық түскі ас ақысын орындайтын электрлі ұзақ жүк көліктеріне арналған қоймалар.

Өз паркі үшін 600А сұйық қосқыштарында стандартталатын порт және логистикалық аулалар.

IEC сәйкес келетін сұйық салқындату интерфейсін қабылдайтын елдердегі ұлттық дәліз ұшқыштары.

Стек пен стандарт қалай бірге жұмыс істейді

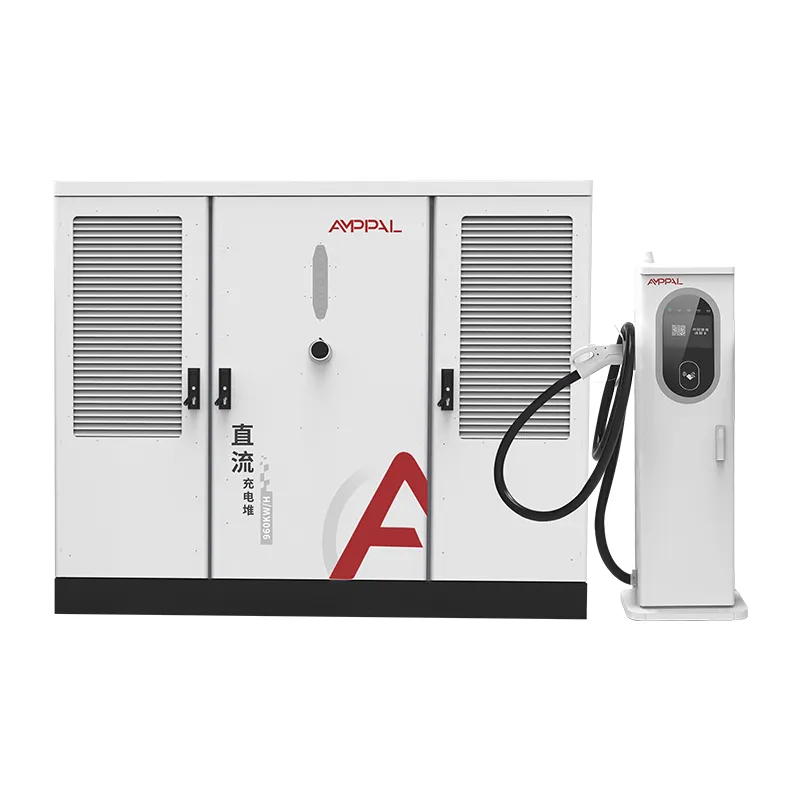

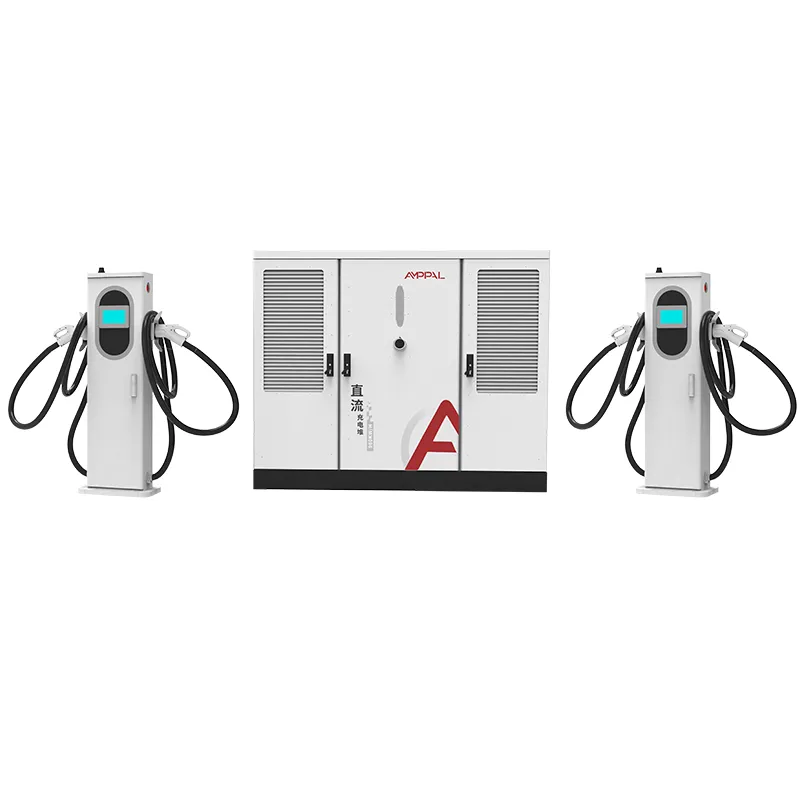

AF-DC-600 құрылғысы S2 отбасының қалған бөлігімен бірдей архитектурада жұмыс істейді: AC380V±15% кіріс, бір тұрақты ток шинасында 600кВ қуат модулі пулы және тығыздалған салқындатқыш ілмектері бар 600А сұйықтықпен салқындатылатын терминалдар. Жоспарлаушы әрбір терминалға пул шегіне дейін сұралған ток береді.

Интерфейс жұмысы коннекторда маңызды, мұнда стандартты ұсыныс контакт орналасуын, салқындатқышты орнату геометриясын және қару мен көлік арасындағы қол алысу ретін анықтайды. Бұл 2026 жүк көлігін 2031 станциясына қосып, әлі де таза келіссөздер жүргізуге мүмкіндік беретін бөлік. Әрбір терминал ағымдағы қол алысу нұсқасымен жеткізіледі және мылтық микробағдарламасы стектің қалған бөлігі сияқты OCPP арқылы жаңартылады.

Телеметрия қуатты басқарумен бірдей OCPP арнасын пайдаланады, сондықтан сервер салқындатқыш температурасын, қосқыш циклдерін және бір терминалдағы модуль денсаулығын көреді — IEC жұмыс тобы стандартты нақтылау үшін пайдаланатын деректер.

Сертификаттардан тыс: AMPPAL стандартты ұсынысы

AF-DC-600 толық CE/TUV/CB/CCC/UL сертификат жинағымен бірге жеткізіледі және сұйықтық қосқышы ұсынылған интерфейс бойынша бөлек сертификатталады.

Әрбір шкаф 1000VDC кезінде оқшаулау кедергісі сынағы мен жердің үздіксіздігін тексеруден өтеді.

600 кВт пулдағы модуль балансы зауыттың жүктеме банкінде екі күндік толық жүктеме күйінде тексеріледі.

Мылтық шыдамдылығы дәліздегі жұмыс болжамына сәйкес келетін 20 000 циклдік іріктеу сынағынан кейін келеді.

Әрбір топтама үшін IP54 (IEC 60529) және кернеудің жоғарылауына қарсы иммунитет (IEC 61000-4-5) бойынша кіруден қорғау расталады.

Пакеттік сынақ есептері күйіп кеткен қосқыш журналын қоса, құрылғымен бірге жеткізіледі.

AF-DC-600 артындағы сегіз қадам

S2-сыныпты қоршауға арналған болат қаңылтыр TRUMPF лазерлерінде кесіледі, содан кейін CNC форматында жасалады.

Шкаф ұнтақпен қапталған сыртқы әрлеуді алады.

Сәйкес келетін модуль жинақтары тұрақты токтың арнайы құрастыру желісінен шығады.

600А сұйық зеңбіректері таза орындыққа жиналады, ал салқындатқыш сол станцияда тығыздалған.

Шиналар мен белдіктер айналу моменті арқылы басқарылады; салқындатқыштың контуры қысыммен сыналады.

FANUC роботтары модульді орналастыруды реттейді.

Құрылғы микробағдарламамен жүктелген және сіздің серверіңіз үшін OCPP профилі орнатылған.

Тек екі күндік күйіп-жану және 14 баллдық тексеруден кейін ғана шкаф қапталады.

Ерте қабылдаушы немесе жылдам ізбасар: Сіз кімсіз?

AF-DC-600 сатып алыңыз, егер сіз он жыл бойы құрылыс жүргізіп жатсаңыз: дәліздер, жүк көліктері паркі немесе 600А сұйық интерфейстерінде стандартталатын ұлттық желі. IEC ұсынған фирмалар жұмыс істеген кезде ерте стандартты жабдық қайта жаңартуды қажет етпейді және ерте орындалатын дәліз желілері негізгі сұраныс келгенге дейін қосқышты жеткізуді құлыптайды.

Сеанстар негізінен 250А класында болғанда, оны өткізіп жіберіңіз: 600 кВт пул және 600 А зеңбіректер жұмыс қажеттіліктерінен қымбатқа түседі, ал 240 кВт немесе 360 кВт стек бірдей табыс табады. Тор қосылымы 600 кВт-қа шыдай алмаған кезде оны да өткізіп жіберіңіз, себебі стек өзінің рейтингінен төмен жұмыс істейді.

Егер сіз жылдам орындалатын түрі болсаңыз, аяқталған IEC құжаттарын күту қорғалады — бірақ AF-DC-600 AMPPAL ұсынған геометрияны әлдеқашан жібереді, сондықтан күту аппараттық өзгерістерді емес, негізінен қағазды сатып алады.

Стандартта дауысы бар жеткізушіні таңдау

AMPPAL сұйық салқындатқыш интерфейс ұсынысын 2025 жылдың сәуір айында Кантон жәрмеңкесінде ұсынды және жаһандық сұйықтықты салқындату стандарты әңгімесінің негізгі қатысушысы болып табылады.

NEOM компаниясының Сауд Арабиясындағы жасыл сутегі жобасы дәл осы өндірістік желіден 500 сұйық салқындатылған қондырғыны алды.

Зауыттан қор жинақтары 15-20 жұмыс күнінде шығады, ал ең аз тапсырыс - бір стек.

AMPPAL желісіндегі 200-ден астам станция инженерлік топқа коннектордың тозуы туралы өріс деректерін береді.

EXW, FOB Ningbo немесе CIF бағалары, іске қосу кезінде қалатын инженермен.

S2-сыныптағы жеткізу: жәшіктер, болттар және құжаттар

AF-DC-600 шкафы 1850 x 1850 x 1000 мм күшейтілген фанер жәшікте, әрбір 600А сұйықтық терминалы көбікпен қапталған, салқындатқышпен тығыздалған қорапта жеткізіледі.

40 футтық контейнерге екі терминалы бар бір стек жүктейді; қорап еденге арналған рельстерге бекітеді және жалпы салмағы бір жиынтықта 1400-1600 кг.

Экспорттық топтамада EXW, FOB Ningbo немесе CIF шарттары бойынша коммерциялық шот-фактура, орау тізімі, B/L, шығу тегі туралы сертификат және әрбір партия бойынша сынақ есептері бар; Нинбодан Роттердамға теңіз тасымалы 32-38 күнді құрайды, ал әуе жүктері шұғыл жеке бөлімшелер үшін опция болып табылады.

600А шамасында салынған екі жылдық қақпақ

Кепілдік шкафқа, терминалдарға, модульдерге және салқындату сұйықтығы тізбегіне 2 жыл бойы жұмыс істейді, интерфейс геометриясы дамып келе жатқан стандартқа сәйкес қайта расталады.

Салқындатқышты толтыру жинақтары мен қосалқы сұйық қарулар 3-5 жұмыс күні ішінде жеткізіледі.

Тоқсан сайынғы қашықтан тексерулер салқындату сұйықтығы температурасының үрдістерін және қосқыш циклін бақылайды.

Алты айлық тексеру парағы — салқындатқыш деңгейі, қапсырмалар, тапаншаның тозуы — бес тілде беріледі.

Арнайы WhatsApp желісі сізді файлдағы сериялық нөмірлеріңізбен бірге сатудан кейінгі инженермен байланыстырады.

Жоғары ток стектерін пайдалану: дұрыс және дұрыс емес

Қате: басқа брендтің кез келген 600А қосқышы AF-DC-600 тапаншасымен сәйкес келеді деп болжау. Оң жақта: сәйкес AMPPAL қосқышын пайдаланыңыз; қол алысу және салқындату сұйықтығының фитингтері меншікті төте жолға емес, ұсынылған стандартқа сәйкес келеді.

Қате: 400A номиналды тор арнасында стекті толық 600 кВтпен іске қосу. Оң жақ: қосылымға сәйкес келетін HMI жүйесіндегі кіріс шегін орнатыңыз; жоспарлаушы оны құрметтейді.

Қате: сұйық пистолетті пневматикалық пистолет сияқты өңдеу және оны мықтап орау. Оң жақта: оны док ілгегіне іліңіз; тығыз катушкалар салқындату сұйықтығының шлангісін майыстырады.

Қате: қосқыш циклін тіркеуді өткізіп жіберу. Оң жақта: тоқсан сайын бір терминалдық цикл санын қарап шығыңыз; ол шамамен 10% дәлдікте қаруды ауыстыруды болжайды.

Қате: OCPP нұсқасын сайтта тексермей микробағдарламаны жаңарту. Оң жақ: алдымен сервер профилін сәйкестендіріңіз; стек 1.6 және 2.0 қолдайды, бірақ олар конфигурацияда ауысады.

Бастапқы 600 кВт орналастырудан алынған дауыстар

Түрік автожол операторы бір AF-DC-600 ұшағын 2025 жылдың қыркүйегінде сынақ дәлізіне орнатты. Олардың инженерлік менеджері IEC-ге сәйкестендірілген қосқыш шешуші фактор екенін айтты, өйткені бұрынғы 350 кВт сынақта оларды бітеп тастаған меншікті штепсель пайдаланылған. Шағым: іске қосу 480 кВт S2-ден бір апта ұзағырақ болды, себебі желі операторы қосымша қорғаныс зерттеулерін қажет етті. Олар енді қарама-қарсы бағытта екінші блокты жоспарлап отыр.

Норвегиялық электрлік жартылай өнімдерді зарядтайтын қойма үш жүк көлігін түскі ас уақытында зарядтау үшін стек пайдаланады. Төрт жолақты жоспарлаушы теңгерім белгіленгендей жұмыс істеді және жүк көліктері әрқайсысы шамамен 40 минут ішінде 20%-дан 80%-ға зарядталған күйге жетті; сайт менеджері судың апта сайынғы толтырылуын емес, алты ай ішінде тығыздалған салқындату сұйықтығының бір деңгейін тексеру қажет екенін атап өтті.

Қазақстандық дәлізді салушы AMPPAL ұсынысын ұсынған Кантон жәрмеңкесі кездесуінен кейін бірден екі блокты сатып алды. Олардың бас директоры стандартты салымшыдан сатып алу ізбасардан сатып алудан гөрі қауіпсіз екенін айтты және олар бірінші жөнелтілгенге дейін үшінші құрылғыға тапсырыс берді.

Стандарттар туралы жиі қойылатын сұрақтар: сегіз тікелей жауап

С: AMPPAL Кантон жәрмеңкесінде нақты не ұсынды?

A: Коннектор геометриясын, салқындатқыш фитингтерді және қол алысу протоколын қамтитын сұйық салқындатылған зарядтау интерфейсінің стандарты; ХЭК сарапшылары ұсынысқа қызығушылық танытты.

С: AF-DC-600 қазіргі машиналармен жұмыс істей ме?

A: Иә, әрбір терминал CCS1, CCS2, GB/T, CHAdeMO және NACS қолдайды, сондықтан бүгінгі флот қалыпты түрде зарядталады.

С: IEC стандарты аяқталған кезде не өзгереді?

A: ықтимал микробағдарлама және сынақ жаңартулары; ұсынылған AMPPAL аппараттық геометриясы өнімде әлдеқашан бар, сондықтан физикалық қосқыш өзгермейді.

С: Бір стек бірден төрт көлікке қызмет ете ала ма?

Ж: Иә, 600 кВт бассейн 8 терминалға дейін бөлінеді, 600А сұйық жолақтарға басымдық беріледі.

С: Орнатуға тордан не қажет?

A: AC380V±15% үш фазалы; толық шығыс фазаға шамамен 910А тартады, сондықтан көптеген сайттар трансформаторды жоспарлайды.

С: Салқындату сұйықтығы соқтығысқанда қауіпсіз бе?

A: Сұйықтық диэлектрлік және пайдаланылған көлемде улы емес, ал цикл тығыздалған және қысыммен сыналған.

С: Біз жеткізуді қаншалықты тез қабылдай аламыз?

A: Депозиттен кейін шамамен үш-төрт аптадан кейін (15-20 жұмыс күні) қор салу үшін.

С: Кепілдік болашақ стандартты жаңартуларды қамтиды ма?

A: Микробағдарлама жаңартулары 2 жыл бойы тегін және аппараттық құралдың геометриясы ұсынылған стандартқа сәйкес келеді.
