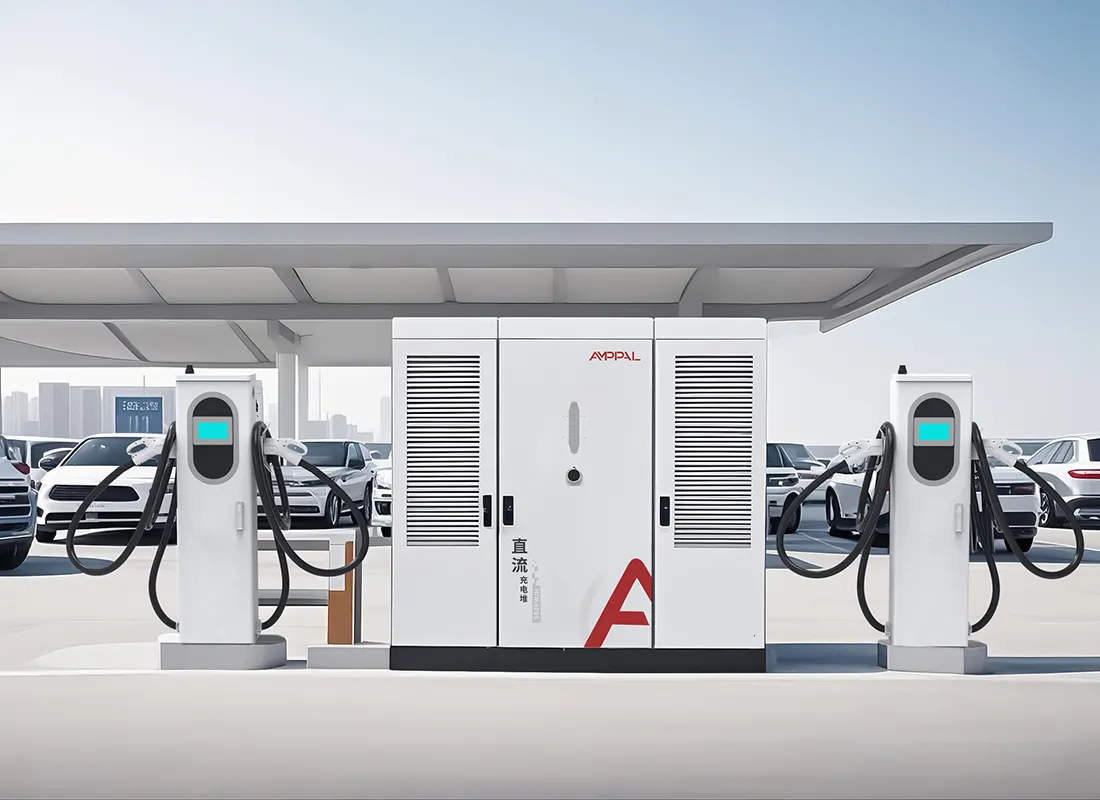

Ультра жылдам зарядтауға арналған 480 кВт жоғары тығыздықтағы сұйықтықпен салқындатылған электр зарядтау жинағы

Бір қуат рейтингі, екі архитектура

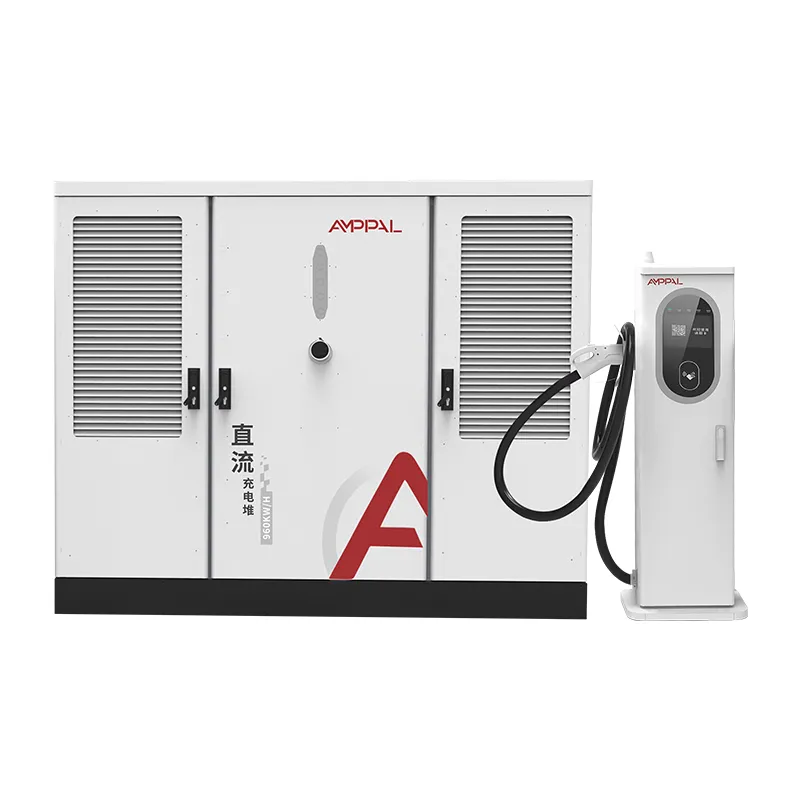

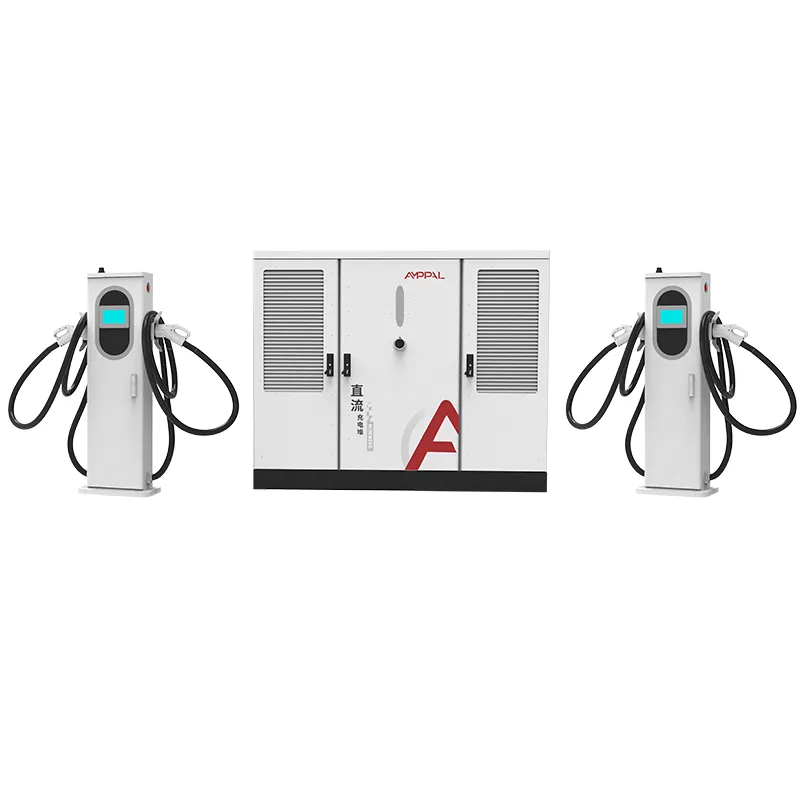

AMPPAL 480 кВт екі моделі бірдей 480 кВт қуат пулын әртүрлі терминалдық стратегиялары бар әртүрлі шкафтарға орналастырады. S1 ықшам 1750 x 1200 x 900 мм шкафты сақтайды, 250А ауамен салқындатылған және 600A/800A сұйық салқындатылған терминалдардың аралас жинағын басқарады, сонымен қатар LED кеңейтілген 7 дюймдік экраны бар сырғыту картасы мен QR қол жеткізуді басқаруды қамтиды.

S2 үлкенірек 1850 x 1850 x 1000 мм шкафты пайдаланады және тек 600А сұйық салқындатқыш терминалдарды жөнелтеді, техникалық кестеде қол жеткізуді басқару жолы жоқ, себебі ол басқарылатын, қолданба басқаратын дәліздерге бағытталған. Бірдей қуат, бірдей тиімділік, бірдей сертификаттар - әртүрлі жұмыс. Отбасы 2025 жылы іске қосылғаннан бері екі модель де Таяу Шығыстағы, Еуропадағы және Оңтүстік-Шығыс Азиядағы операторларға жөнелтілді.

Бұл бет олардың біреуі үшін сату алаңы емес. Ол әр архитектураның неде жақсы екенін және екіншісін таңдау керек жағдайларды қарастырады.

S1 аралас терминал дизайнының алты күшті жақтары

Бірдей 480 кВт бассейн, кішірек орын: S1 шкафы S2-ге қарағанда көлемі бойынша шамамен 40%-ға аз, бұл қымбат қалалық жерлерде маңызды.

Аралас терминалдар аралас трафикке сәйкес келеді: 250А ауамен салқындатылған шығанақтар таксилер мен ескі электр машиналарын басқарады, ал 600A/800A сұйық жолақтар 800 В флагмандықтарға қызмет етеді, сондықтан токты қажет жерде ғана сатып аласыз.

Кірістірілген қол жеткізуді басқару: сырғыту картасы және QR оқу құрылғылары S1 спецификациясының бөлігі болып табылады, жабық станциялар, флот тіркелгілері және телефон қолданбасы жоқ алдын ала төленген желілер үшін өте қолайлы.

HMI құрылғысындағы жарық диоды күйі: жарық диодты индикаторлары бар 7 дюймдік экран қашықтықтан көрінеді, ол драйверлер бос орындарды іздейтін бос емес тақталарда пайдалы.

Орналастыру арзанырақ: ықшам шкаф стандартты есіктерден өтеді, кішірек бетон төсемді қажет етеді және S2-ге қарағанда жүк шотынан төменірек болады - бұл айырмашылық кедендік және крандарды жалдау кезінде қайтадан көрінеді.

S2 сияқты 94,5% ең жоғары тиімділік және IP54 қорғанысы, өйткені қуат кезеңі бірдей.

Техникалық сипаттамалар

S1 таза 600A стекінен жоғары болатын бес сценарий

400В және 800В көлік құралдарының белгілі үлесі бар аралас қозғалыстағы қалалық учаскелер.

Қонақ үй және пәтер гараждары сияқты картаға негізделген есепшотты қажет ететін жабық немесе жартылай жеке станциялар.

Жер құны шкафтың кішірек ізін шешуші етеді.

Біртіндеп жаңартуды жоспарлайтын сайттар: 250А шығанақтарынан бастаңыз, 800В көліктер пайда болған кезде сұйық жолақтарды қосыңыз.

Бұлтқа тәуелділіксіз жергілікті қолжетімділікті басқаруды қалайтын аралас жастағы көліктерді зарядтайтын флот аулалары.

S1 250A және 600A/800A терминалдарын қалай араластырады

S1 архитектурасы 240 кВт және 360 кВт стектерді көрсетеді: AC380V±15% дюйм, бір тұрақты ток шинасы және терминал сұрауына қуат беретін жоспарлаушы. 480 кВт бассейн екі 600А сұйық жолдың толық токпен жұмыс істеуіне мүмкіндік береді, ал 250А ауа ұялары қалған бөлігін тартады. Кернеу әрбір негізгі платформа қабылдайтын DC200-1000V терезесінің ішінде қалады.

Қол жеткізуді басқару қабаты HMI мен жоспарлаушы арасында орналасады: картаны сырғыту немесе QR сканерлеу сеанстың құлпын ашады, ал жарық диодты жолақ бос тұрғанда түсін өзгертеді. Дәл сол контроллер сіздің серверіңізбен OCPP 1.6/2.0 сөйлейді, сондықтан алдын ала төленген баланстар мен флот тіркелгілері қосымша жабдықсыз жұмыс істейді.

Терминалды таңдау виртуалды емес, физикалық. Ауамен салқындатылған ұялар 250А қосқыштары үшін сыммен жалғанған, ал сұйық ұяшықтар салқындатқыштың ілмегін тасымалдайды; жоспарлаушы жай ғана сегіз розетканы көреді және қуатты әділ бөледі.

Бірдей сертификаттар, әртүрлі кабинет: не тексеріледі

S1 CE, TUV, CB, CCC және UL сертификаттары тобын S2-мен бөліседі, сондықтан бір құжат жинағы екі шкафты да қамтиды.

Әрбір құрылғы 1000VDC оқшаулау кедергісі сынағы мен жердің үздіксіздігін тексеруден өтеді.

480 кВт-та 48 сағаттық жүктеме банкінің жануы жоспарлаушыны барлық терминал түрлерінде айналдырады.

Қолжетімділікті басқару құрылғысы мен жарық диодты тақта 5000 циклдік картаны түртуге төзімділік сынағынан өтеді.

IEC 60529 стандартына сәйкес IP54 және IEC 61000-4-5 стандартына сәйкес асқын кернеу иммунитеті әр партия үшін тексеріледі.

Әр топтамалық сынақ есептері кедендік және желілік қосылым үшін жөнелту файлымен бірге келеді.

Сегіз қадам: S1 қалай құрастырылады

TRUMPF лазерлік кесу және CNC қалыптау ықшам S1 корпусын қалыптастырады.

Шкаф сыртқы әрлеуге арналған ұнтақ бояу сызығы арқылы өтеді.

Қуат модульдері арнайы тұрақты ток желісіне жиналады.

Ауамен салқындатылатын және сұйықпен салқындатылған терминал ұялары бөлек арматураға сыммен жалғанған.

Қолжетімділікті басқару құралы мен жарықдиодты тақта орнатылған және стендте тексерілген.

FANUC роботтары ауыр модульдерді орналастырады; шиналар айналу моменті арқылы басқарылады.

Микробағдарлама және OCPP профилі сервер параметрлерінде жыпылықтайды.

48 сағаттық жану және 14 нүктелік қорытынды тексеру қорапты салу алдында болады.

S1 немесе S2? Сату ұсынысы емес, шешім қабылдау жүйесі

Трафигіңіз араласып, сайтыңыз қалалық болғанда S1 таңдаңыз. Шағын шкаф, карта оқу құрылғысы және арзан 250А шығанақтарынан бастау және кейінірек сұйықтық жолақтарын қосу мүмкіндігі дәл осы профильді марапаттайды.

Сайт қазірдің өзінде толық премиум болған кезде S2 таңдаңыз: 800 В жүк көліктері мен седандары бар дәліз, онда әрбір шығанақ 600 А көретін және қолданбаға негізделген қолжетімділік норма болып табылады. Карточкаларды оқу құрылғылары мен ауамен салқындатылған ұяшықтарды сол сайтқа мәжбүрлеу ақшаны босқа жібереді.

Адал ереже: сеанстардың 30%-дан астамы ешқашан 250А аспайтын болса, S1 аралас терминалдары аппараттық құралдарды үнемдейді; егер 10%-дан азы 250А төмен болса, S2 қарапайымырақ. Бұл жолақтардың арасында да жұмыс істейді, сондықтан тақтаны және кіру әдісін шешіңіз. Жиналыс алдында арақатынасты жазыңыз; ол көптеген дауларды шешеді.

Неліктен AMPPAL екі нұсқаны да біреуін баспай сатады?

Екі шкаф бір желіде салынған, сондықтан сертификаттар мен қосалқы бөлшектер кез келген таңдау үшін бірдей.

15-20 жұмыс күні жеткізу уақыты және екі үлгінің қор конфигурациялары үшін бір бірлік MOQ.

Сайт инженерлері сеанс-микс болжамын іске қосады және қағаздағы сандармен S1 немесе S2 ұсынады.

2024 жылға қарай бір миллионнан астам зарядтау қондырғысы, сонымен қатар AMPPAL желісіндегі 200+ станция жеткізіледі.

EXW, FOB Ningbo немесе CIF бағалары; S1 терминал қоспасы тапсырыс уақытында конфигурацияланады.

S1 Жеткізу мәліметтері: өлшемі, салмағы, контейнерлік математика

1750 x 1200 x 900 мм өлшемдегі S1 шкафы 240 кВт және 360 кВт стектер сияқты қораптың ізін пайдаланады, сондықтан AMPPAL механизмін пайдаланып жатқан сайттар көтеру жоспарын қайта пайдалана алады.

Толық S1 ​​жинағының (шкаф плюс екі сұйықтық және екі ауа терминалы) салмағы шамамен 1000-1200 кг және 40 футтық контейнерге екі жиынтықта жүктеледі. Ауамен салқындатылған қарулар картондарда жүреді; көбікпен қапталған жәшіктердегі сұйық қарулар.

Құжаттар: коммерциялық шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығарылған жері сертификаты, сериялық сынақ хаттамалары. Дәйексөз негізі EXW, FOB Ningbo немесе CIF.

S1 қызмет көрсету жоспары: карталар, салқындатқыш және қосалқы бөлшектер

2 жылдық кепілдік шкафты, терминалдар тобын және қол жеткізуді басқару аппаратурасын қамтиды.

Ауа және сұйық терминалдарға арналған қосалқы бөлшектер Юэциннен 3-5 жұмыс күні ішінде жеткізіледі.

Тоқсан сайынғы қашықтан OCPP тексерулері жоспарлаушы мен оқырман диагностикасын қамтиды.

Сұйықтық терминалдары бірдей 6 айлық салқындатқышты тексеруден өтеді; ауа терминалдары тек қосқышты тексеруді қажет етеді.

Арнайы WhatsApp арнасы сізді файлдағы сериялық нөмірлеріңізбен сатудан кейінгі инженермен байланыстырады.

Жалпы S1 қателері: дұрыс және дұрыс емес

Қате: S1-ді кішірек S2 ретінде қарастыру және бірдей шығанақ орналасуын қабылдау. Оң жақта: S1 ізі мен терминал қоспасы конфигурацияланады; төсемді құймас бұрын шығанақ жоспарын анықтаңыз.

Қате: тікелей эфирге шықпас бұрын картаны оқу құралының сынағы өткізіп жіберу. Оң жақта: 50 карталық пилотты іске қосыңыз; оқырман микробағдарламасы мен серверге бір күн туралау қажет.

Қате: бір автобусқа екі 600А сұйықтық ұясын қою және 960 кВт күту. Оң жақта: бассейн 480 кВт; екі толық ток 600A сеансы оны бөліседі.

Қате: қосалқы бөлшектерге тапсырыс беру кезінде жарық диодты тақтаны ұмыту. Оң жақта: төрт стекке бір қосалқы жарықдиодты тақтаға тапсырыс беріңіз; бұл көліктің соғуы ықтимал бөлігі.

Қате: ауа саңылауларын кейінірек сұйықтыққа айналдыруға болады деп болжау. Оң жақта: Зауытта шығырлар түрі бойынша сыммен жалғанған; тапсырыс уақытында соңғы қоспаны таңдаңыз.

S1-ді таңдаған үш сатып алушы және неліктен

Дубайдағы қонақ үйлер тобы S1 көлігін жерасты гаражында басқарады, онда ықшам шкаф пандустың жанында орналасады және картаны оқу құрылғысы олардың бөлме кілттері жүйесімен біріктірілген. Нысан менеджері жарық диодты тақта түнде жарқырап тұрғанына шағымданды; олар енді түн ортасынан кейін HMI параметрлері арқылы оны күңгірттендіреді.

25 электр автобусы мен ескі микроавтобустардың аралас пулы бар кениялық флот операторы жергілікті техник салқындатқышты оқытпай-ақ қызмет көрсете алатын ауамен салқындатылған шығанақтар үшін S1 таңдады. Сұйық жолақтар уақыттың шамамен 12%, дәл болжамға сәйкес пайдаланылады.

Испандық супермаркеттер желісі үш автотұрақ үшін S1 және S2-ні салыстырып, екі қалалық гараж үшін S1-ді және бір автожол дүкені үшін S2-ні таңдады. Олардың сатып алу жөніндегі жетекшісі AMPPAL ұсынған салыстыру парағы ішкі қол қоюды жеңілдететінін айтты. Гараждар 2026 жылдың наурыз айында жөндеусіз іске қосылды.

S1 және S2 жиі қойылатын сұрақтар

Q: S1 мен S2 арасындағы нақты айырмашылық неде?

A: S1 аралас ауа/сұйықтық терминалдары және картаға кіру мүмкіндігі бар ықшам шкафты жұптайды; S2 қолданба арқылы басқарылатын сайттар үшін таза 600А сұйық терминалдары бар үлкенірек шкафты жұптайды.

С: S1-ді кейінірек толық сұйықтыққа дейін жаңартуға болады ма?

A: Жоқ. Терминал ұялары зауытта сыммен жабдықталған, сондықтан тапсырыс уақытында болжаған қоспаны таңдаңыз.

С: Қайсысы арзан?

A: S1 сатып алу және жөнелту құны азырақ, бірақ әрбір шығанақ 600А жұмыс істейтін болса, S2 қуаттылығын жоғалтады.

С: Екеуі де бірдей қосқыштарды қолдай ма?

A: Иә, екі үлгіде де CCS1, CCS2, GB/T, CHAdeMO және NACS.

С: S1 қол жеткізу үшін телефон қолданбасы қажет пе?

Ж: Жоқ. Картаны сырғыту және QR коды желіден тыс жұмыс істейді; OCPP есеп айырысу және телеметрия үшін пайдаланылады.

Q: S2 S1-ге қарағанда тыныш па?

A: Шамамен ұқсас; шкафтардың екеуі де мәжбүрлі ауамен салқындатылады. Сұйық терминалдар толық жүктеме кезінде пневматикалық қаруларға қарағанда үнсіз жұмыс істейді.

С: Екі модель үшін де жеткізу уақыты қандай?

A: депозиттен кейін қор конфигурациялары үшін 15-20 жұмыс күні.

Q: Which model did the NEOM project use?

A: 500 сұйық салқындатқыш қондырғы 480 кВт S2 құрастыратын дәл осы зауыт желісінен шыққан.
