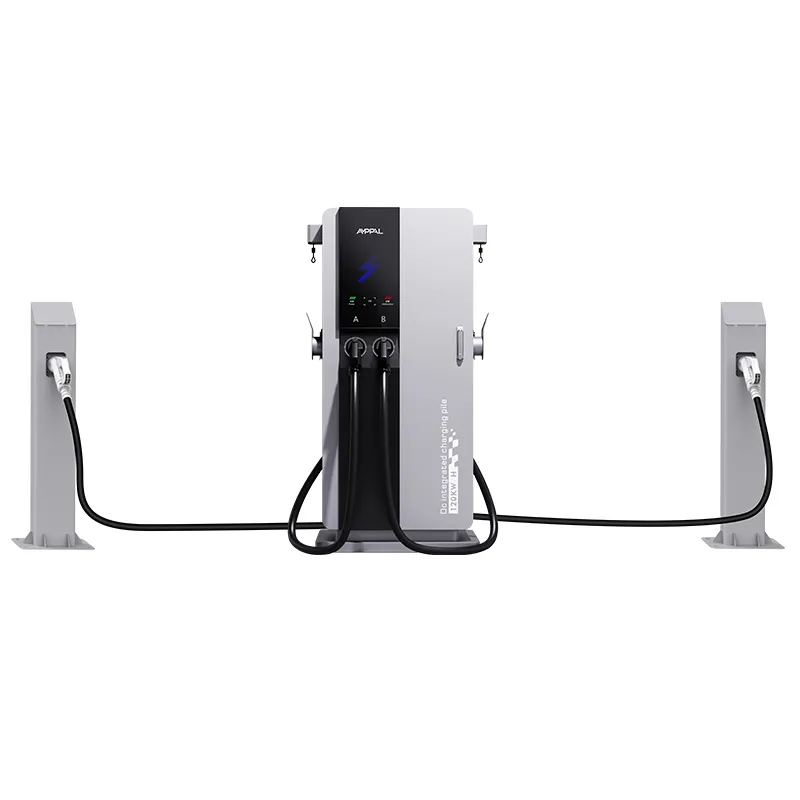

Флотты зарядтауға арналған 60 кВт интеллектуалды біріктірілген DC EV зарядтағыш

750 × 550 мм: 60 кВт біріктірілген зарядтағыштың артындағы іздің тарихы

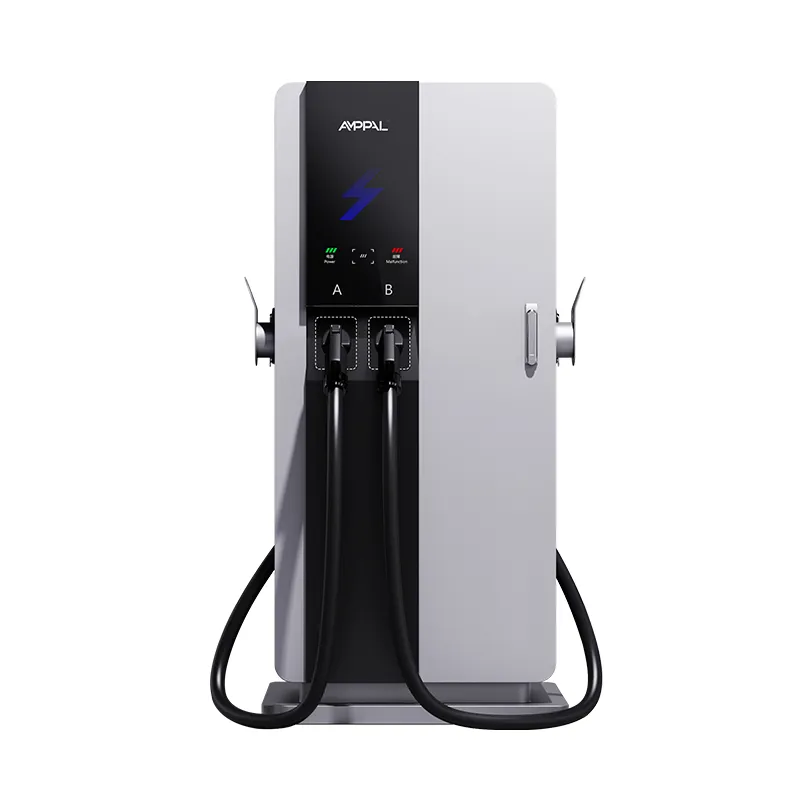

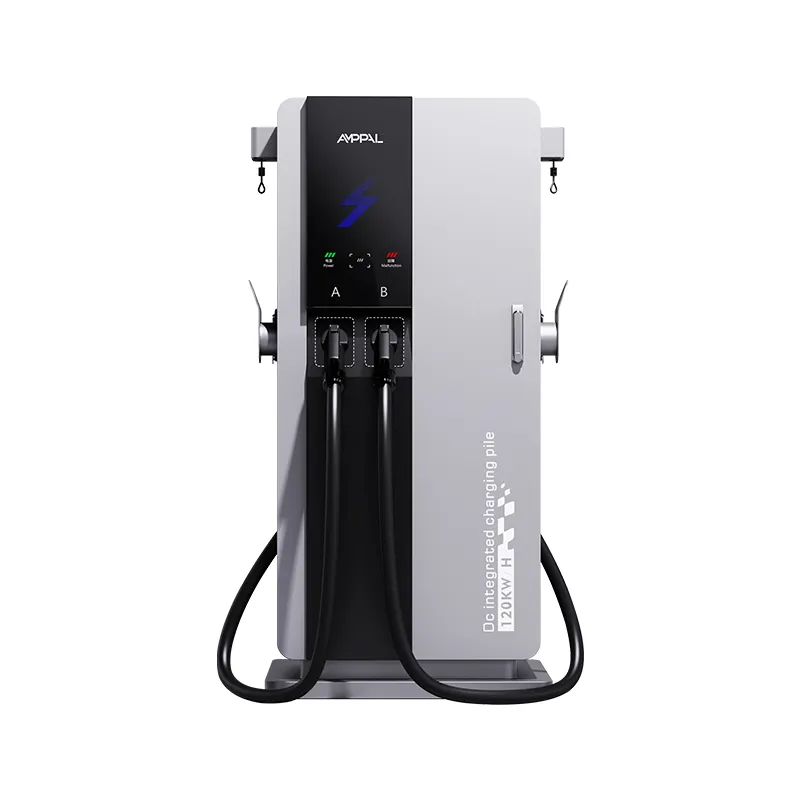

Жылдам зарядтағыштардың көпшілігі ашық жерге арналған; Бұл автотұрақтың шетінде қалған орынға арналған. AF-DC-60-Y-B-O-3/4/5-H - 750 × 550 мм негізде 1700 мм биіктікте тұратын 60 кВт біріктірілген тұрақты ток блогы — кәдімгі шкафтың еден ауданының шамамен үштен бірі. Бұл айырмашылық сайттың жылдам зарядтау мүмкіндігін қабылдай алатынын шешеді, өйткені жер - бюджетке ешкім енгізбейтін элемент.

Ол шағын темірбетон төсеміне орнатылады, бұл құрылыс жұмыстарын бір апталық жобаның орнына бір күндік жұмысқа айналдырады. 7 дюймдік сенсорлық экран HMI-ді өңдейді, ал қоршау CCS1, CCS2, CHAdeMO, GB/T және NACS қолдайды, сондықтан бір үлгі импорттық нарықтардың көпшілігіне қызмет етеді.

Жіңішке денелердің де құны бар: габаритті құрамдас бөліктерге аз орын бар, сондықтан 3-серия қуат диапазонының жоғарғы шегіне емес, 60 кВт-қа арналған.

Кабинет қысқарған кезде сіз не аласыз

0,41 м² негіз: 750 × 550 мм дүкен есігінің, сорғы аралының немесе тар тұрақ орнының жанында орналасады.

Кішірек плита және аз бетон: нұсқаулықтағы стандартты арматураланған төсем жабдықтың толық плинтусын ауыстырады.

1700 мм биіктік сенсорлық экран мен қосқышты көптеген драйверлерге ыңғайлы қол жетімді жерге қояды.

Бір бірлікке бір төсем, құрылыс жұмыстарын қайта жасамай-ақ, сұраныс артқан сайын дүңгіршектерді бір-бірден қосуға болатындығын білдіреді.

Жіңішке корпус кабельді басқаруға, тіректерге және күту жолағына арналған бір шығанақта орын қалдырады.

AC380V±15% кіріс кернеудің төмендеуі мен ауытқуы жиі кездесетін ауылдық желілерге шыдайды.

Техникалық сипаттамалар

AF-DC-60-Y-B-O-3/4/5-H зауыттық сипаттамасы дәл жөнелтілгендей.

Бұл 60 кВт қондырғысы сәйкес келетін, ал толық өлшемді қондырғылар сәйкес келмейтін жерлер

Ыңғайлы дүкеннің маңдайшалары: қондырғы есіктің қасында, қорапшадан көрініп тұрады, тұрақсыз.

20 орынға дейінгі шағын автотұрақтар: бір немесе екі блок трансформаторды жаңартусыз бар 380 В қоректендіруге сұранысты өтейді.

Жанармай құю станциясының бұрыштары: жұқа мұнара сорғы аралы мен шекаралық қоршау арасына сәйкес келеді.

Қонақ үй жағындағы лоттар: бір блок түнгі қонақтарға және күндізгі келушілерге бір алаңнан қызмет көрсетеді.

Цехтар мен шағын қоймалар: 60 кВт мұнара флотты жұмыс орындары арасында, үй ішінде немесе шатыр астында зарядтайды.

60 кВт 1,7 метрлік мұнара арқылы қалай өтеді

Қуат үш фазалы AC380V арқылы түседі, түзетіледі және 200-1000VDC түрлендіріледі және көлік күткен қосқыш арқылы шығады. Мұнараның орналасуы қуат модульдерін төмен, контроллерді орташа биіктікке және 7 дюймдік сенсорлық экранды көз деңгейіне қояды, бұл ауырлық орталығын төмен және интерфейсті ыңғайлы етеді.

Салқындату бүйірлік сорғыштар арқылы мәжбүрлі ауа болып табылады. Мұнараның биіктігі ауа ағынына ұзақ тік жолды береді, ол жылуды модульдерден алып тастайды, ал желдеткіштер жүктемемен көтеріледі, сондықтан бос тұру уақыттары тыныш болады. Дүкеннің алдындағы шағын жерде, бұл көрінгеннен де маңыздырақ, өйткені жүргізушілер мен қызметкерлер бүкіл сессияны құрылғының бірнеше метрінде өткізеді.

OCPP 1.6/2.0 есеп беру, қашықтан диагностикалау және микробағдарлама жаңартулары Ethernet, WiFi немесе 4G арқылы орындалады — бұл біздің үлкенірек құрылғыларымыз сияқты серверлік біріктіру. Шағын денемен өзгеретін нәрсе таза физикалық: жер азырақ, бетон аз, учаскеде аз бұзылу.

Ымыраға орын жоқ шкафта сапаны тексеру

Толық құрылғыда CE және TUV типін бекіту; UL және CB есептері экспорттық файлдар үшін қолжетімді.

Қоршауға 96 сағаттық тұз себіңіз, бұл өте маңызды, өйткені ықшам қондырғылар жол жиегіне жақынырақ орналасады.

Модульді монтаждау кезінде діріл сынағы, сондықтан жеткізу және өрескел жерде өңдеу ішкі түйіспелерді босатпайды.

Сериялық нөмірге байланыстырылған журналдармен 48 сағаттық толық жүктелу.

Сенсорлық экран тікелей күн сәулесінде және қолғап киген қолмен оқуға жарамдылығы тексерілген.

Модульдер -30°C-тан +55°C-қа дейін бағаланады; толық құрылғы -25°C-тан +50°C-қа дейін көрсетілген.

Тұрақты ток желісінде ықшам 3-сериясын құрастыру

1-қадам. Жұқа корпус болаттан лазермен кесілген және FANUC желілерінде роботпен дәнекерленген.

2-қадам. TRUMPF прес тежегіштері корпусты бүктейді; ұнтақпен қаптау және қатайту.

3-қадам. Тұрақты ток желісінде негізгі тақта, модуль сөресі және кабель түйіспелері орнатылған.

4-қадам. 380 В кіріс бөлімі және кернеудің кернеуінен қорғаныс моментті басқару арқылы сымды.

Қадам 5. Түзеткіш модульдер, содан кейін 7 дюймдік HMI және станция контроллері орнатылады.

6-қадам. Әрбір блок 60 кВт-та жүктеме бойынша сыналады, бірлікке тіркелген тиімділік.

7-қадам. 48 сағаттық жану циклі әртүрлі жүктемелерде сеанстарды жасайды.

8-қадам. Қорытынды тексеру және қорапқа салу; зауыт 2024 жылға дейін миллионнан астам дананы жөнелтті.

Ықшам 60 кВт құрылғы сіздің лотыңызға сәйкес пе? Алдымен осыны оқыңыз

3-серияны сайт физикалық жағынан тар болғанда немесе кішігірім бастап, дүңгіршектер бойынша өсіргіңіз келсе таңдаңыз. 750 × 550 мм негіз және бір төсемді орнату құрылыс шығындарын төмен деңгейде сақтайды, ал 60 кВт әлі де жолаушылар EV көліктерінің көпшілігі үшін бір сағаттан аз уақыт ішінде пайдалы зарядты жеткізеді.

Егер сізде кең орын болса және 150 кВт-тан астам сеанстарды жоспарласаңыз, оны өткізіп жіберіңіз; үлкенірек шкаф бірдей төсенішпен жұмыс істеуге көбірек орын береді. Сондай-ақ, сіздің сайт AC380V қамтамасыз ете алмаса, оны өткізіп жіберіңіз, себебі бұл құрылғы сол кіріс класына бекітілген.

Екі мылтық орналасуы үшін әдетте екі мұнараны қатар орнатасыз, бұл төсеніш жұмысын екі есе арттырады. Тапсырыс бермес бұрын оны бір қос мылтық шкафымен өлшеп алыңыз.

Тағы бір адалдық ескертуі: 60 кВт - бұл жақсы жұмыс күші, бірақ тақырып саны емес. Егер сіздің маркетингіңіз маңайдағы ең үлкен қуатқа байланысты болса, ықшам 60 кВт сізге мақтануға мүмкіндік бермейді - бұл сізге шынымен сәйкес келетін станцияны береді.

Неліктен дилерлер шағын сайттарға арналған AMPPAL ықшам сериясын таңдайды?

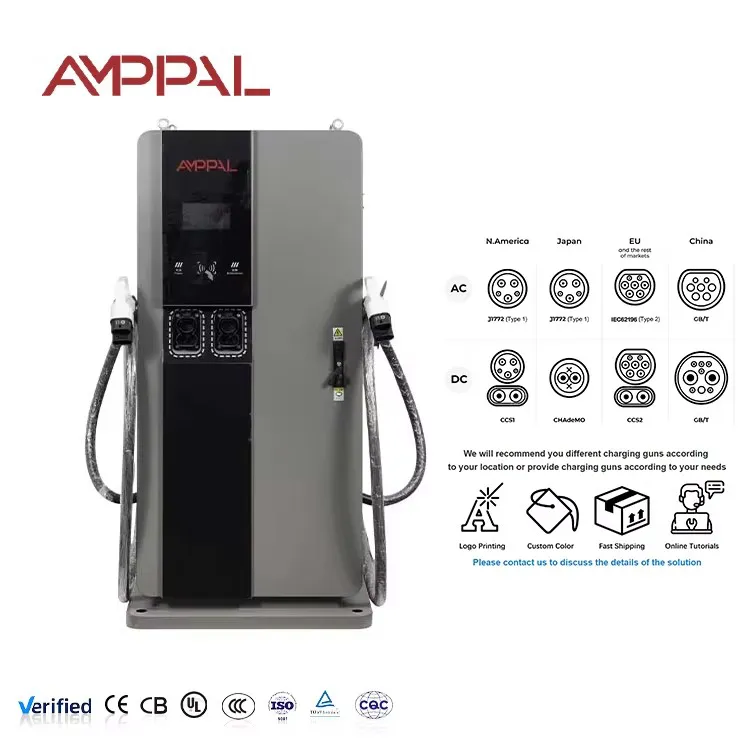

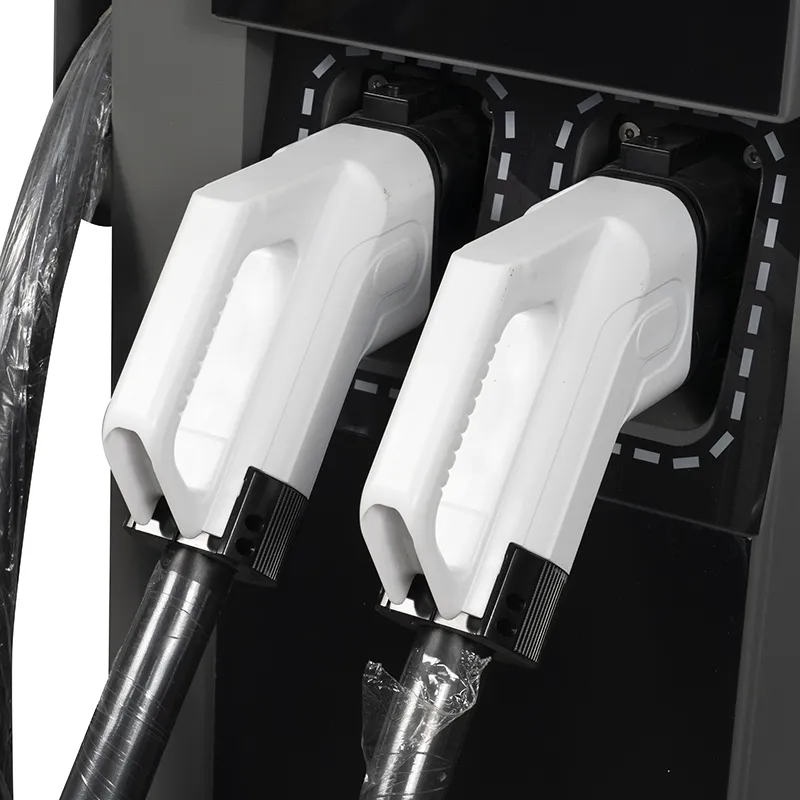

Бір SKU CCS1, CCS2, CHAdeMO, GB/T және NACS қамтиды, сондықтан дилер көптеген нарықтар үшін бір үлгіні сақтайды.

сызбаны бекіткеннен кейін 15–20 жұмыс күні жеткізу; Бір контейнерден алынған MOQ.

Шкафтағы және сенсорлық экранды іске қосу экранындағы OEM/ODM бренді, есік тақтасында дилердің аты басылған.

Баға ұсыныстары пакетіне енгізілген CE, TUV, UL және CB сертификаттары.

200-ден астам станцияны басқаратын зауыттың қолдауы, сондықтан жауаптар нақты сайттарға негізделген.

Тар корпус стандартты контейнерлік тарифтер бойынша жөнелтіледі, бұл кішігірім тапсырыстар үшін қону құнын болжауға мүмкіндік береді.

Ықшам құрылғыға арналған жәшік өлшемдері және контейнер саны

1700 мм мұнара шамамен 1850 × 750 × 700 мм болат қаңқалы жәшікте, шанышқы қалталары мен екі көтергіш құлақшаларымен тігінен тасымалданады. Қосқыш, кабель және қосалқы сақтандырғыштар жәшіктің ішіндегі толтырылған қосалқы қорапта жүреді.

Құрылғы тар болғандықтан, екі жәшік бірнеше конфигурацияда 40 фут биік текше контейнердің енін бөлісе алады; жүктеу жоспары баға ұсынысымен бірге жіберіледі, сондықтан есеп тапсырысыңыз үшін дәл болады. Бірінші сынақ тапсырысы үшін бір жәшік арнайы өңдеусіз LCL жүк ретінде жүреді.

Шарттар - тағайындалған жерге FOB Ningbo немесе CIF. Шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығу тегі туралы сертификат, сынақ хаттамалары тиелгеннен кейін 3 жұмыс күні ішінде беріледі.

Ықшам қондырғыларға арналған сатылымнан кейінгі

Модульдерді, HMI және қуат кезеңін қамтитын 2 жылдық стандартты кепілдік.

Қосалқы модульдер мен сенсорлық экрандар 5 жұмыс күні ішінде жеткізіледі.

Ақаулар мен микробағдарлама жаңартулары үшін OCPP арқылы қашықтан диагностикалау.

Кішігірім учаскелерде бетон төсемі мен жерге тұйықтауды орнату бойынша нұсқаулық.

Тік ауа ағыны жолы үшін сүзгіні тазалау кестесі.

Шағын зарядтағыштарды орнату кезінде жиі кездесетін қателіктер

Қате: нұсқаулықтағы төсем сызбасынан кіші тақтаны құю. Оң жақта: орнату нұсқаулығында көрсетілген арматура мен якорь үлгісін орындаңыз.

Қате: мұнараны артқы бос орынсыз бұрышқа қою. Оң жақта: есікке кіру үшін нұсқаулықта көрсетілген қызмет көрсету орнын қалдырыңыз.

Қате: кәбіл түйіршіктерінің кірісін дайын сорттан төмен көму. Оң жақта: құбырды белгіленген орынға төсемнің ішіне көтеріңіз.

Қате: бір 60 кВт қондырғысы 30 лотты қамтиды деп болжау. Оң жақта: нақты сұраныстың 4-6 дүңгіршегі үшін бір бірлік жоспарлаңыз, сонымен қатар маржа.

Қате: құрылғыны сенсорлық экран түстен кейінгі күнге қаратып, қақпағы жоқ етіп орнату. Оң жақта: оқуға болатын және салқын болуы үшін HMI құрылғысын тікелей жарқыраудан алыс бағыттаңыз.

Бір жылдан кейін шағын сайт иелері не дейді

Хошиминдегі (Вьетнам) бір дүкеннің иесі 2025 жылы дүкен алдына бір блок қойды. Плита бір таңертең құйылды, ал дүкеннің жаяу қозғалысы электр қуатының құнын өтейді; шағым сенсорлық экран тропикалық ауада шаң жинайды, сондықтан олар апта сайын құрғақ шүберекпен сүртіңіз.

Найробидегі (Кения) шағын қонақүйде қонақтарға арналған екі бөлімше және иесінің жеткізу фургоны жұмыс істейді. 1700 мм биіктік шатырдың астына оңай қонады, ал тар негіз тұрақ орнын пайдалануға жарамды етеді; менеджер зарядтағыштың қонақүйдің жеке бақылау тақтасында хабарлануын қалайды, OCPP қазір оны үшінші тарап платформасы арқылы өңдейді.

Балидегі (Индонезия) мейрамханалар тобы 2025 жылы автотұраққа кіретін бөлмені қосты. Жолақ бір айға жетпейтін көлік тұрағы ақысын төлейді және сенсорлық экран түскі ас мәзірін көрсетеді; Жалғыз түйткіл - шығанақтың шетінде тұрған үлкен өлшемді жол талғамайтын көліктерге арналған кабель ұзындығы.

Жиі қойылатын сұрақтар: Шектеулі орынға арналған ықшам 60 кВт зарядтағыштар

С: Құрылғыға қанша жер қажет?

A: 750 × 550 мм негіз және нұсқаулықтағы саңылау; бетон төсемі әдетте шаршы метрді құрайды.

С: Ол NACS-ті қолдай ма?

A: Иә, NACS - CCS1, CCS2, CHAdeMO және GB/T қатарындағы бес қосқыш опцияларының бірі.

С: Ол жүк көлігін зарядтай алады ма?

A: Негізінен жолаушылар электромобильдері мен фургондар; ауыр жүк көліктері үшін қуаттылығы жоғары үлгіні алғыңыз келеді.

С: Оған қандай енгізу қажет?

A: AC380V±15% үш фазалы; ол көлік үшін 200-1000VDC түрлендіреді.

Сұрақ: Трансформатор қажет пе?

A: Егер сіздің сайтыңызда 380 В арнасы болмаса ғана; 380 В нарықтарындағы көптеген шағын коммерциялық сайттар тікелей қосылады.

С: Орнату қанша уақытты алады?

Ж: Тақта, якорь, құбыр және орналастыру — көптеген сайттар екі күн ішінде зарядталады.

С: Кепілдік дегеніміз не?

A: сенсорлық экранды қоса, толық құрылғыда 2 жыл стандартты.

С: Екі блок бір ажыратқышты бөлісе ала ма?

Ж: Олар сома үшін өлшемді фидерді ортақ пайдалана алады, бірақ әрбір құрылғы әлі де өзінің қорғаныс құрылғысын қажет етеді.

С: Мұнараға шатыр немесе баспана қажет пе?

A: Жоқ, ол IP54 және сыртқы пайдалануға арналған; шатыр машина үшін емес, жүргізушінің жайлылығы үшін.
