Флот қоймаларына арналған 240 кВт қуатты тұрақты тұрақты электр зарядтау станциясы

Неліктен 240 кВт тек зарядтағыш емес, құрылыс блогы болып табылады?

Ең арзан кеңейту - жоспарланған, ал екінші кезең - зарядтау сайттарының көпшілігі істен шыққан. Алғашқы екі шкаф оңай; Мәселе трафик өскенде және учаскеге тағы төртеуі қажет болғанда туындайды - ал трансформатор, траншея және құбыр дәл екіге есептелген.

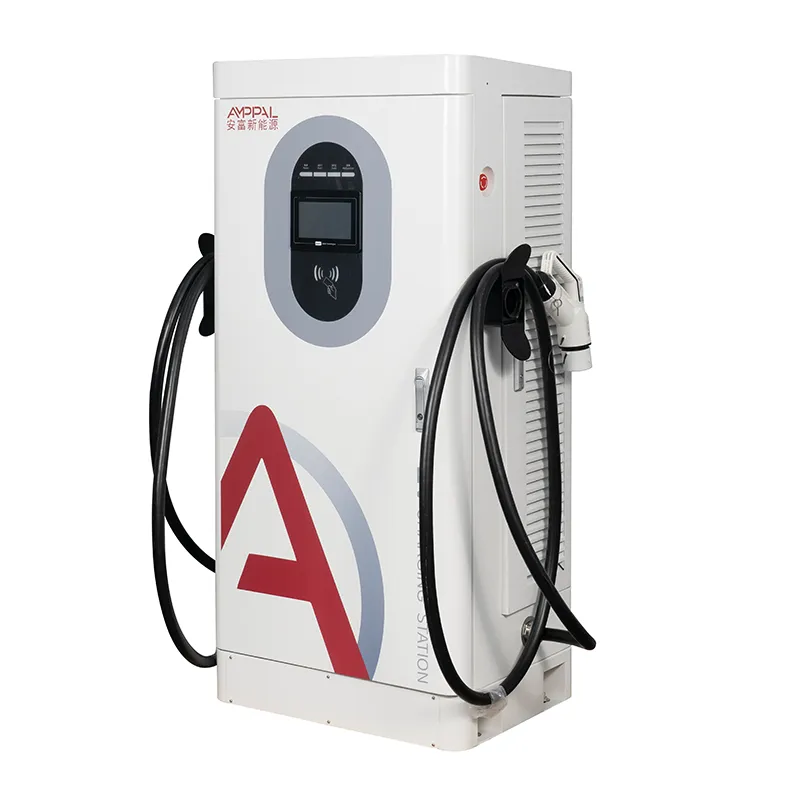

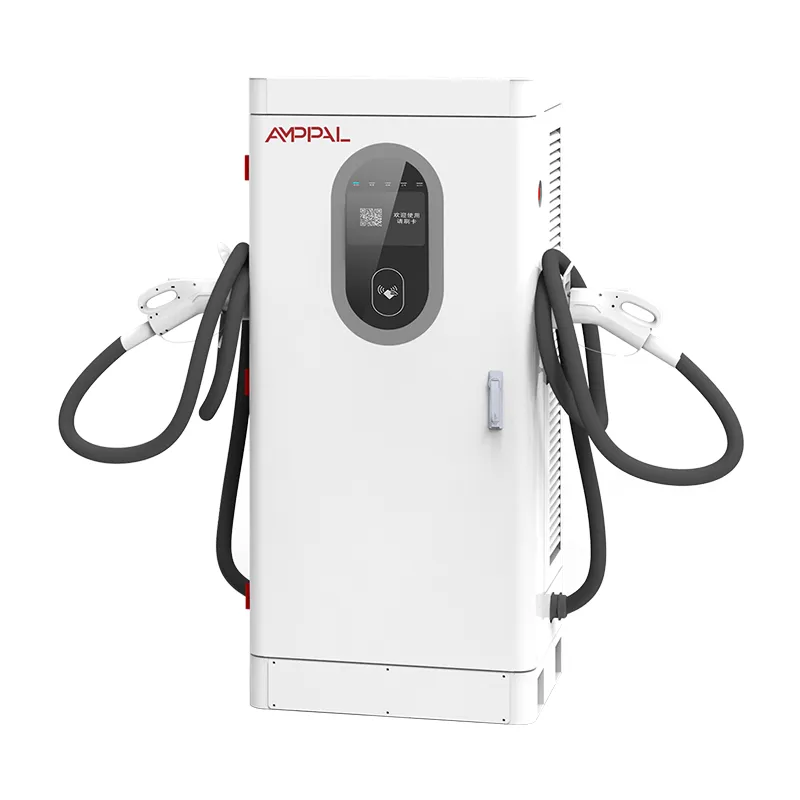

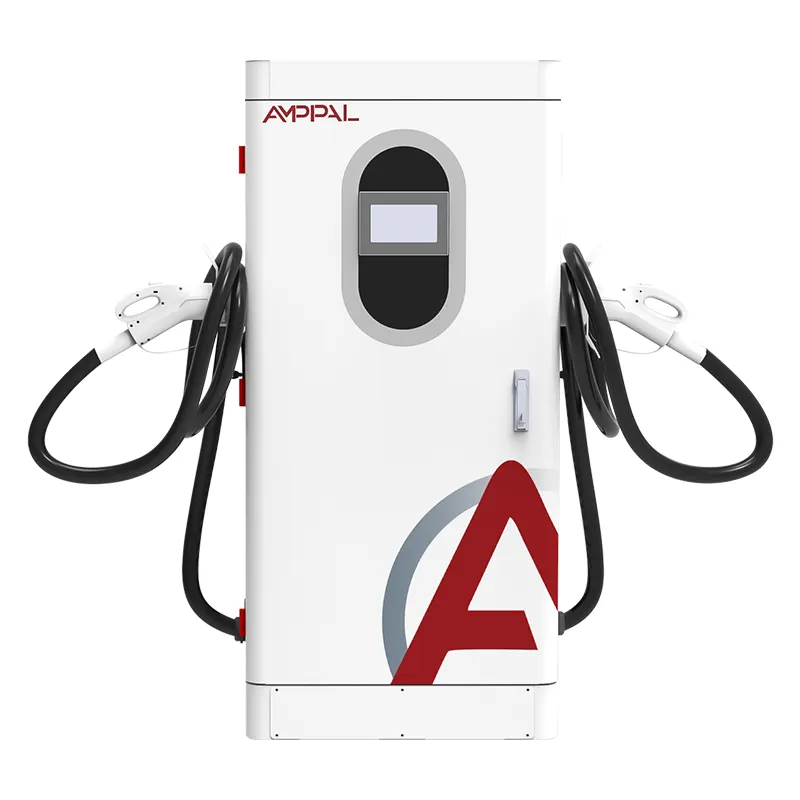

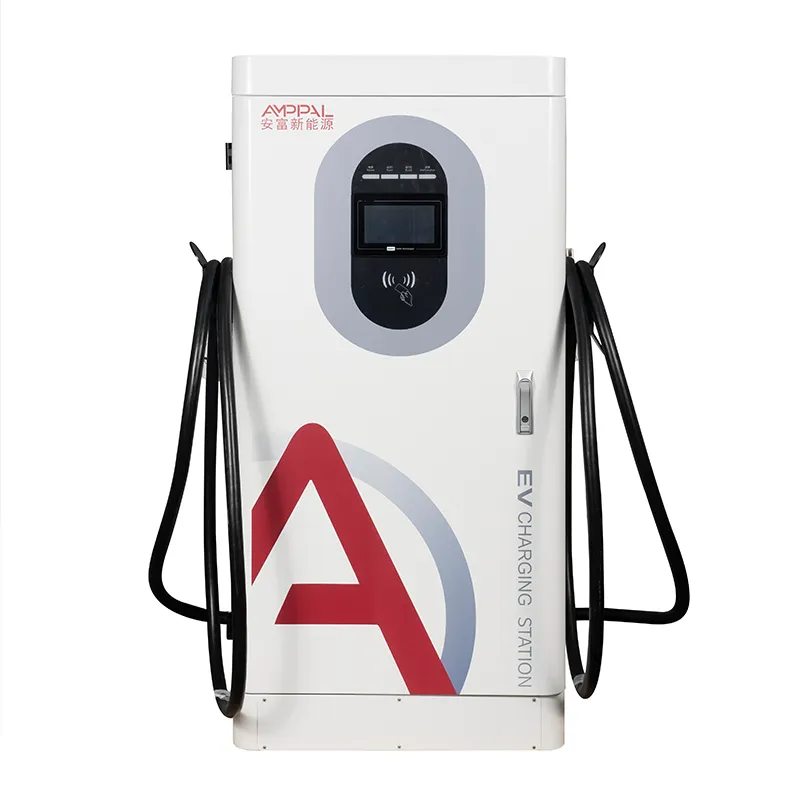

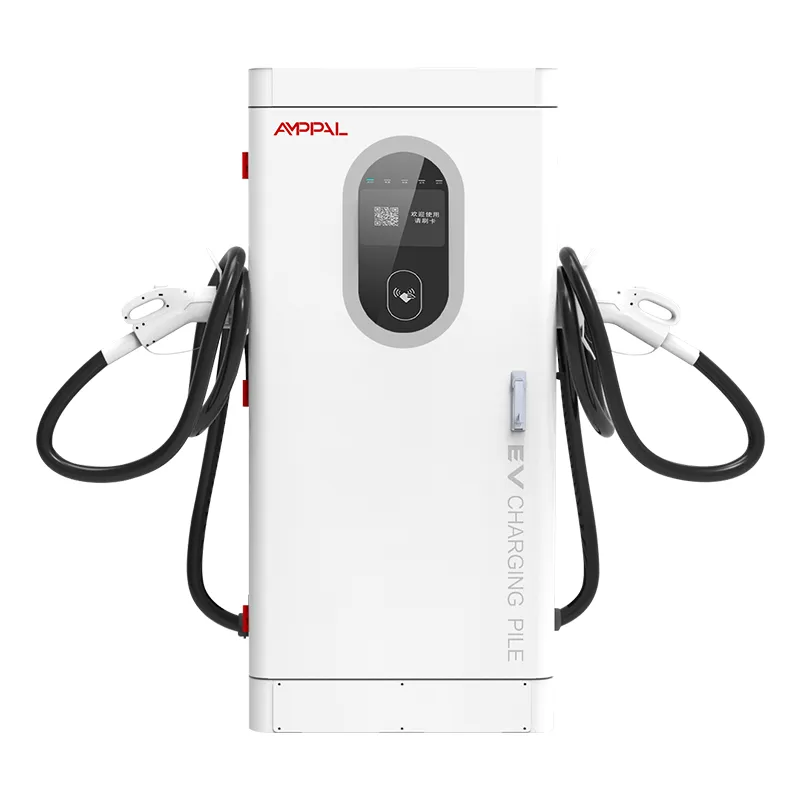

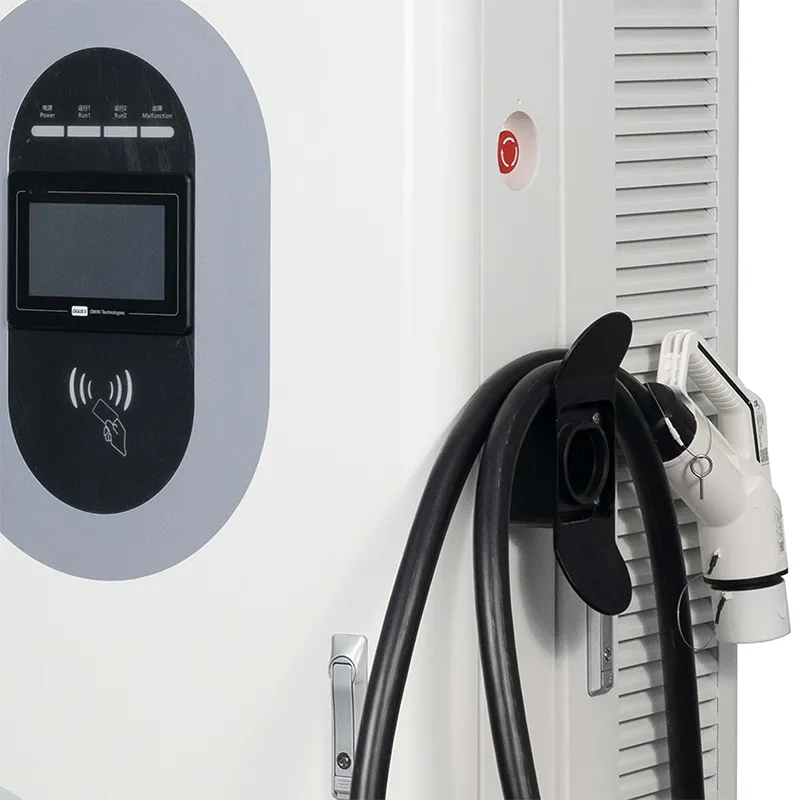

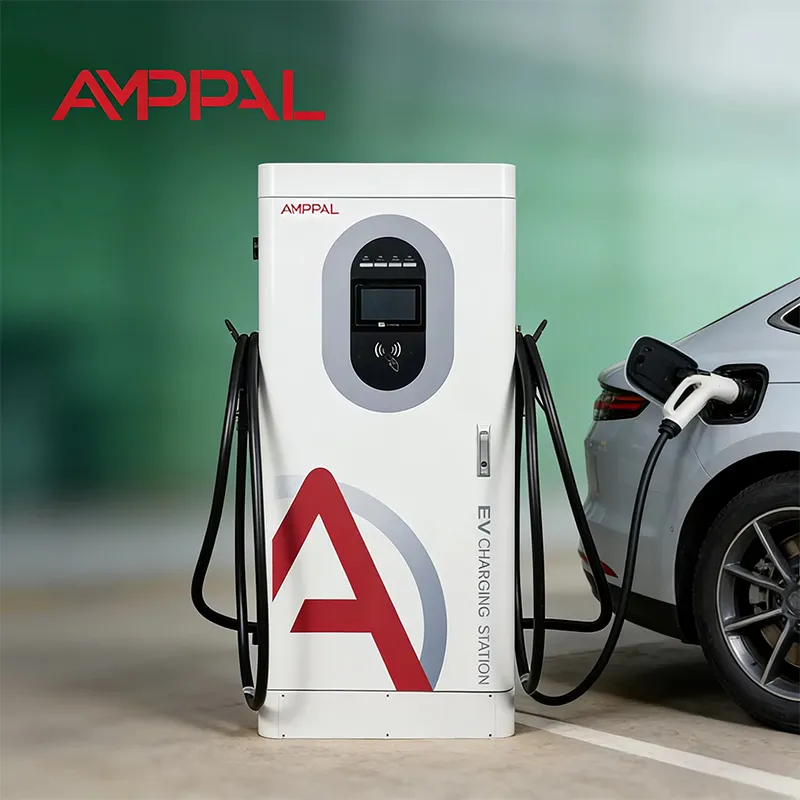

AF-DC-240-Y-B-O-4-H - бұл еденге арналған кіріктірілген шкаф (1620 × 750 × 560 мм), оның нақты міндеті өсу қисығына сәйкес келу. Екі блок бүгінде 480 кВт өнім береді; бірдей төсеніш орналасуы, кабель бағыты және OCPP орнатуы үшінші және төртіншіні қайта қазусыз қабылдайды. Бірінші кезеңнің құжаттамасы нақты төсемді, траншеяны және фидер спецификациясын қамтиды, сондықтан екінші кезеңдегі мердігер болжамнан гөрі сызбалардан үзінді келтіреді.

Үш жылдан кейін сізде болатын сайтты жоспарлаңыз, қазір трафикті ақтайтын шкафтарды сатып алыңыз және төсемдер, құбырлар мен платформа бір фазаға алда тұрсын.

Кеңейту жолы: екі бірліктен сегізге дейін

Бірінші кезең: 630 кВА трансформатордағы екі 240 кВт қондырғы, торап жүктемелері үшін бос орынмен толық жүктеме кезінде екеуін де қоректендіретін ең кіші өлшем.

Екінші кезең: тағы екі шкафты қосып, трансформаторды 1250 кВА-ға дейін көтеріңіз; Төрт шығанақ үшін бірінші фазалық траншея мен құбырлар төселді, сондықтан ештеңе қайта ашылмайды.

Үшінші кезең: 2 × 1250 кВА сегіз блок немесе бір 2500 кВА трансформатор, екі фидер бойынша бөлінген.

Сәйкестік факторы көмектеседі: әрбір блок бір уақытта толық қуатта жұмыс істемейді, сондықтан көптеген операторлар 1000 кВА трансформаторында төрт шкафты басқарады және платформадағы шыңдарды басқарады.

Әрбір фаза бірдей OCPP 1.6j конфигурациясын, бірдей қосалқы модуль жинағын және бірдей қашықтағы бақылау тақтасын қайта пайдаланады - өсу құралдарды емес, санды өзгертеді.

Орнатуды кезең-кезеңімен де орнатуға болады: шкафтар сіз таңдаған 15-20 жұмыс күнінің терезесінде келеді, сондықтан трансформатор орындаған кезде екінші фазалық аппараттық құрылғы түседі.

Техникалық сипаттамалар

240 кВт өсу қисығына сәйкес келетін сайт түрлері

Автокөлік саны бір тендермен емес, бизнеспен бірге өсетін автопарк деполары.

Келісімшартты келесі тексеруге дейін трафик екі есе өседі деп күтетін магистральдық қызмет көрсету аймақтары.

Сауда және бөлшек сауда орталықтары бес жылдық жалдау шартына қол қояды, мұнда ерте инфрақұрылым жаңартуды жеңеді.

Ең жоғары сұраныс тұрақты емес, толқындармен келетін такси және рейд-хаб орындары.

Торды жаңарту бір жылға созылатын сайттар, сондықтан көбірек сыйымдылықты орнату кейінірек күтуге болмайды.

Өздері үшін екі рет төлейтін азаматтықтар: трасса, құбыр және төсемдер

Классикалық кеңейту қатесі - бүгінгі санау үшін бір рет траншея. Екінші және үшінші бос құбырды ток өткізгішінің жанына төсеу құрылыс уақытында аз шығынды талап етеді және әр кейінгі кезеңде қазушы жалдау, асфальт төсеу және рұқсатты үнемдейді.

Бетон төсемдер үйіндісіне қарағанда арзанырақ: барлық жоспарланған төсемдерді бірінші кезеңде құю - немесе, кем дегенде, арматура мен құбыр түтіктерін төсеу - геометрия бойынша құлыптар, өйткені бұл отбасының әрбір шкафы бірдей 1620 × 750 × 560 мм ізге ие.

Жаңа шкафтар келгенде, олар бір стектегі ескілерінің жанында жұмыс істейді: бірдей OCPP 1.6j, бірдей төлем терминалы, бірдей қашықтағы құралдар. Есептеу, тарифтер және диагностика аралас партиялар бойынша біркелкі болады. Бірінші кезеңнің құрастырылған сызбалары - құбыр жолдары, төсем координаттары, фидер жолдары - платформа қалтасында сақтауға тұрарлық, өйткені екінші кезеңдегі тырнақшалар апталарды емес, күндерді алады.

Сертификаттау құжаты және пакеттік сынақ дәлелі

CE, CB, TÜV, UL және CCC сертификаттары осы үлгіге арналған файлда және сұрау бойынша беріледі.

13 қауіпсіздік функциясы EN IEC 61851-1:2019 және 61851-23:2014 сәйкестігіне сәйкес келеді.

Әрбір құрылғы 40°C температурада 48 сағат бойы жанып тұрады, өнімділігі сериялық нөмірге тіркеледі.

Пакет үлгісі 96 сағаттық тұз бүрку камерасынан өтеді.

Әрбір қорғаныс сапары жәшік жабылмас бұрын функционалды тексеріледі.

Сериялық сәйкес сынақ есептері сақталады, бұл ынталандыруды талап ететін көп фазалы жобалар үшін маңызды.

Әрбір кабинет қалай салынған: сегіз станция, бір сериялық нөмір

Металл қаңылтыр: CNC тесу, лазерлік кесу, майыстыру, дәнекерлеу және ұнтақ бояу.

Сызық жалғасып жатқанда, топтама үлгісі тұз бүрку сынағына кіреді.

Айнымалы ток кірісі және тұрақты ток қуат модульдері бөлек желілерде жиналады.

SiC модульдерінде, қосқыштарда, RFID және төлем аппаратураларында кіріс инспекциясы.

Әрбір қосылыстағы визуалды QC бар моментпен басқарылатын сымдар.

40°C температурада қуат пен байланыс қосылған 48 сағаттық жану.

Барлық 13 сапарда қорғаныс функциясын тексеру.

Соңғы орау, паллеттеу және жөнелту алдындағы фоторепортаж сериялық нөмірге байланған.

Өлшем бойынша нұсқаулық: 240 кВт бірінші сатып алу дұрыс емес болғанда

Егер сіздің желіге қосылуыңызға бір жылдан астам уақыт болса немесе сайт күніне 20 сеанстан аз жұмыс істейтін болса, 240 кВт дұрыс емес бірінші сатып алу - кішірек шкафтар ертерек пайда табады және кеңейту жоспары кішірек басталуы мүмкін. Егер сізге 800 В жүк көліктері үшін 30 минуттық сеанстар қажет болса, бұл жұмыс көлемі сұйық салқындатылған қондырғыларды қажет етеді; AF-DC-240 - ауамен салқындатылатын кіріктірілген шкаф.

240 кВт класы өсу болжамы нақты болғанда және учаске трансформатор қадамын қазір немесе бір фазада сіңіре алатын кезде мағынасы бар. Егер жоспар «кейінірек қосуы мүмкін» болса, бәрібір үлкенірек сайт үшін құбыр мен төсемдерді сатып алыңыз - бұл бөлік арзан. Ай сайын пайдалану есебін қарау; орташа ең жоғары пайдалану шамамен 60% өткенде, бұл екінші кезеңді іске қосу сәті.

Сізде трафик болғанша сегіз шкаф сатып алмаңыз. Зауыттық баға құлыптауы жәшіктерде бос тұрған капиталға пайыздан гөрі маңызды емес.

Неліктен зауыттық келісімшарт көп фазалы құрылыс үшін маңызды?

Бір үлгі, бірдей микробағдарламалық база, әр фазада бірдей қосалқы жинақ – тікелей тапсырыс беру топтамаларды дәйекті сақтайды.

Жаңа нарықтар үшін 1 бірліктен сынақ тапсырыстары; кейінгі фазалар үшін 10 бірліктен бастап контейнер бағасы.

Сток кемені 15-20 жұмыс күнінде жасайды, сондықтан екінші кезең азаматтық кестеге сәйкес келуі мүмкін.

Болашақ кезеңдердің бағасы мен мерзімі бірінші тапсырыста келісілуі мүмкін.

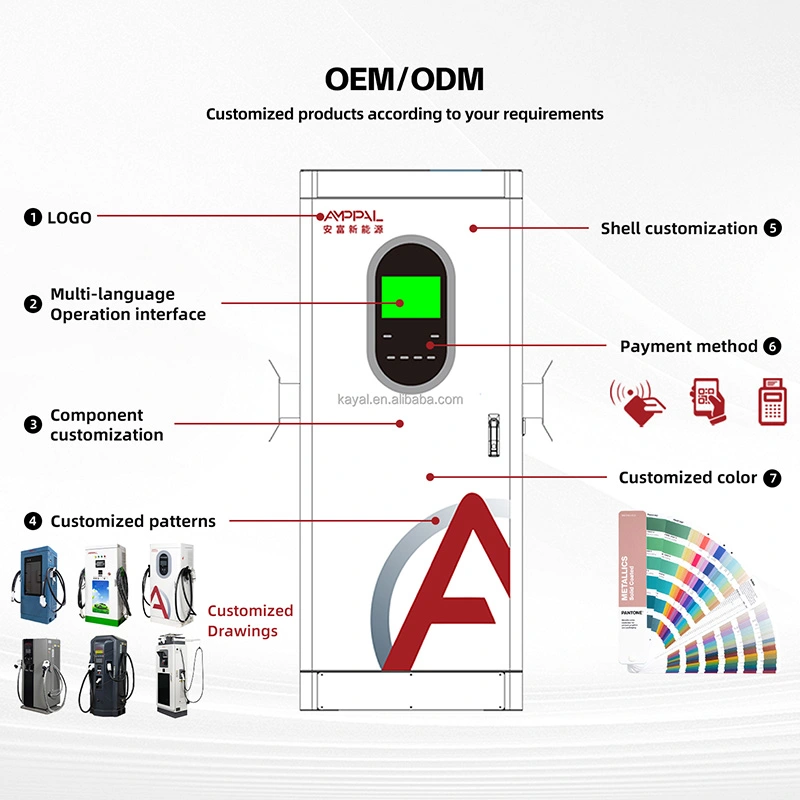

OEM брендингі, тіл бумалары және қосқыш қоспалары сайтты қайта жасамай-ақ әр фазаға өзгеруі мүмкін.

Қораптар, контейнерлер және экспорттық қағаздар

Әрбір 240 кВт шкаф көбік бұрыштық блоктары мен ылғалдылық қапшығы бар шамамен 1720 × 850 × 660 мм фанер жәшікте тік күйде жеткізіледі; көтергіш көздерді кран немесе жүк көтергіш қозғалысы кезінде құрылғыны бір деңгейде ұстаңыз.

Жүктеу жоспарлары әр тапсырыс бойынша жәшік өлшемдерінен жасалады - әдетте 40 футтық контейнерге төрт шкаф - бекіту нүктелерінде блоктау және бекіту.

Коммерциялық шот-фактура, буып-түю парағы және тауармен бірге жеткізілетін сертификаттар; сертификаттың түпнұсқа көшірмелері бөлек жеткізіледі.

Сатудан кейінгі: өсіп келе жатқан флотты тұрақты ұстау

Қуат модульдері, контроллер, HMI және әр фазадағы әрбір блок үшін қосқыштарға екі жылдық стандартты кепілдік.

Бір қосалқы стратегия бүкіл сайтты қамтиды: қай топтама жөнелтілгеніне қарамастан төрт шкафқа модуль және басқару тақтасы.

Микробағдарлама пакеттер бойынша біріктірілген, сондықтан бірінші фазалық блоктарға жіберілген жаңарту үшінші кезеңге бірдей қолданылады.

Сериялық деңгейдегі жазбалар кепілдік және ынталандыру аудиттері үшін кезеңдердің кез келген бөлігін бақылауға мүмкіндік береді.

Жоспарланған профилактикалық сапарлар қондырма ретінде сатылмайды, фазалық уақыт кестесіне сәйкес келеді.

Орнату және кеңейту: дұрыс және дұрыс емес

Қате: бүгінгі кабельді есептеу үшін траншеяның өлшемі. Оң жақта: келесі кезең үшін фидерге бір қосалқы бос құбырды төсеу.

Қате: шкафтар келгенде бір-бірден құю төсемдері. Оң жақта: бірінші кезеңде барлық жоспарланған төсемдерді немесе, кем дегенде, арматура мен түтіктерді құю.

Қате: ауыстыратын шкафты кейінірек крандау мүмкін болмайтын жерге төсеніштерді қою. Оң жақта: сайт жоспарында кран мен жүк көтергішке кіру жолағын сақтау.

Қате: нөлдік бос орын бар трансформаторды сатып алу. Оң жақ: сіз күткен фазаның өлшемін таңдау, сәйкестік факторы сіздің тарапыңызда.

Қате: ескі және жаңа шкафтарды екі рет конфигурациялау керек деп есептейміз. Оң жақта: әр фазаны бірдей тарифтік топпен бірдей OCPP платформасына қосу.

Дұрыс емес: құбырларды таңбасыз қалдыру. Оң жақта: әрбір қосалқы арнаны тағайындалған жерімен белгілеу, осылайша болашақ мердігер қай тартудың қайда баратынын біледі.

Кезеңмен салынған үш оператор

Тайландтық флот депосы он электр жүк көлігіне арналған 240 кВт екі қондырғыдан және 630 кВА трансформатордан басталды. Он сегіз айдан кейін олар тағы екі шкафты қосып, трансформаторды 1250 кВА-ға шығарды; Бірінші фазадағы траншея қосалқы құбырларды тасымалдады, сондықтан жаңарту бір ай емес, демалыс күндері болды. Олардың шағымы: бірінші топтаманың микробағдарламасы желіні жаңарту арқылы шешілген бір шығарылымнан артта қалды.

Сауд Арабиясындағы жол бойындағы оператор қызмет көрсету аймағында төрт орындық төсемдері бар екі блок салды. Қозғалыс екі есе өскен кезде, екінші жұп жаңа бетонсыз және жолды жабусыз кірді; Жалғыз тітіркендіргіш трансформатордың істен шығуын коммуналдық мекемемен келісу болды.

Бразилиядағы сауда орталығы сегіз шығанаққа қол қойды, бірақ екеуін сатып алды. Бос құбырлар мен төсеніштер бір жыл тұрды, содан кейін екінші кезең он күнде желіге қосылды. Нысандардың менеджері қосалқы бөлшектер пулының нағыз жеңіс екенін атап өтті - бір модуль жинағы енді барлық төрт тірі блокқа қызмет етеді.

Жиі қойылатын сұрақтар: Кеңейту және кезеңдік сұрақтар

С: 240 кВт екі блок үшін қандай трансформатор қажет?

A: 630 кВА трансформатор толық жүктеме кезінде торап жүктемелері үшін бос орынмен екеуін де береді.

С: Бірліктерді кейінірек қайта қазусыз қосуға болады ма?

Ж: Иә, егер бірінші фазалық траншеяда қосалқы құбырлар болса және төсемдер соңғы орналасу үшін құйылған болса.

С: 240 кВт жаңа шкафтар ескі AMPPAL қондырғыларының жанында жұмыс істей ме?

A: Иә; отбасы OCPP 1.6j, бірдей із және бірдей платформа стекін бөліседі.

С: Менің сайтымда қазір тек 400 кВА бар - мен әлі де бастай аламын ба?

A: Сұраныс бойынша басқарылатын тариф бойынша екі блоктан немесе екі кішірек шкафтан бастаңыз және трансформатормен жаңартыңыз.

С: Фазалар арасында қанша уақыт күтуім керек?

A: Кезек уақыты немесе пайдалану оны айтқанша; азаматтық жұмыстар аяқталды, сондықтан жеткізу уақыты - өндірістің 15-20 жұмыс күні және трансформаторды жеткізу.

С: Бірінші кезең азаматтықтарға не жұмсау керек?

A: Қосалқы құбырлар, барлық төсемдер (немесе арматура түтіктері) және қоректендіргіш резерві; бұл жобадағы ең арзан сақтандыру, кейінгі кезең бюджетінің бірнеше пайызы.

С: Қосылған бірліктерге жаңа OCPP конфигурациясы қажет пе?

Ж: Жоқ. Олар бір сервер мен тарифтік топқа қосылады; тек қосқыш пен торап атаулары өзгереді.

С: Маған сегіз бірлікке арналған үлкенірек қосалқы жинақ керек пе?

A: Арақатынас сақталады - төрт шкафқа бір қуат модулі және бір басқару тақтасы бүкіл сайтты қамтиды.
