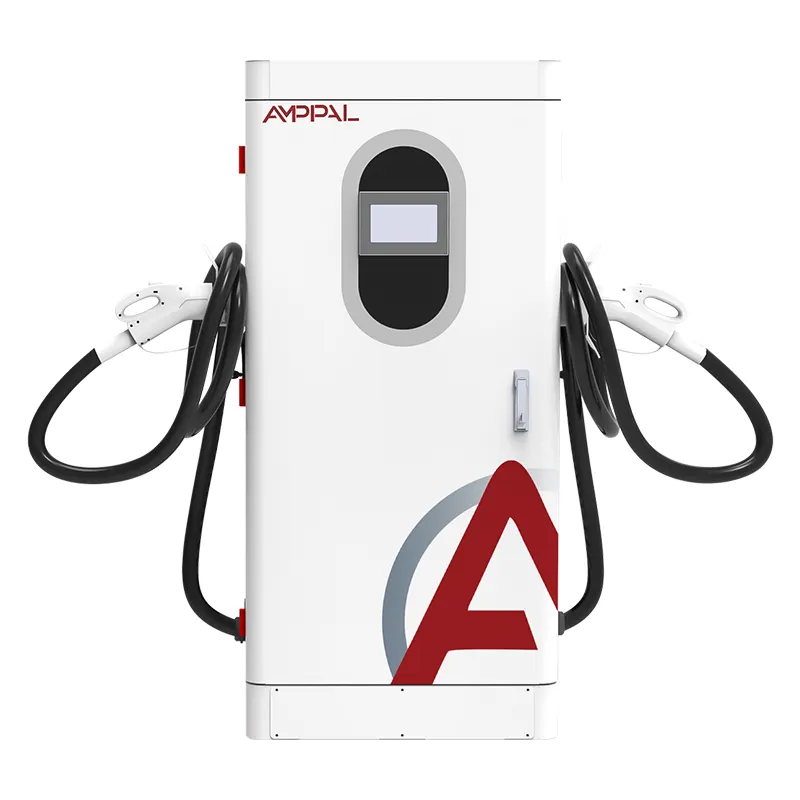

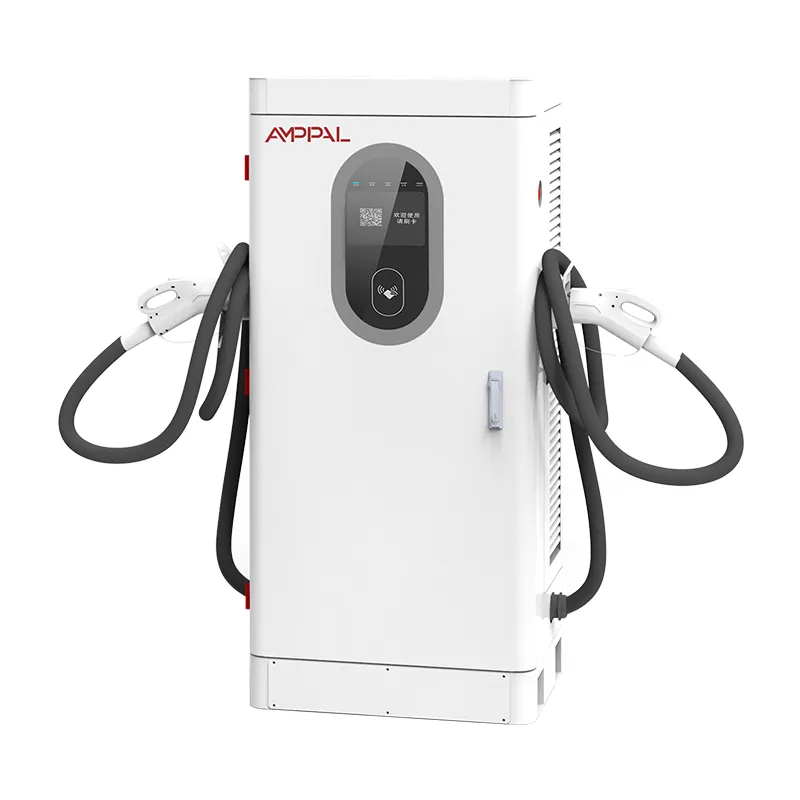

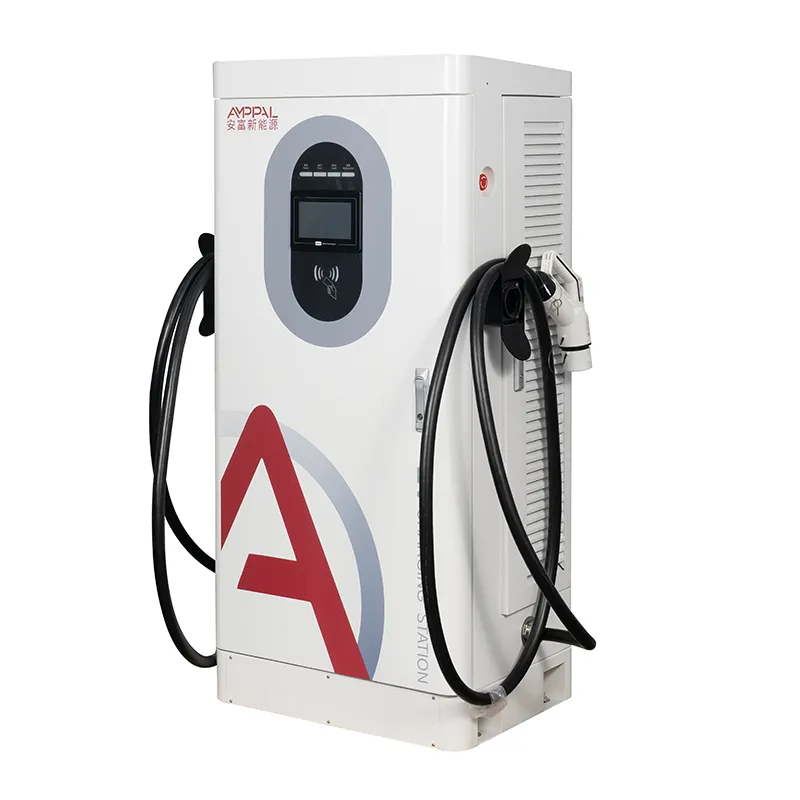

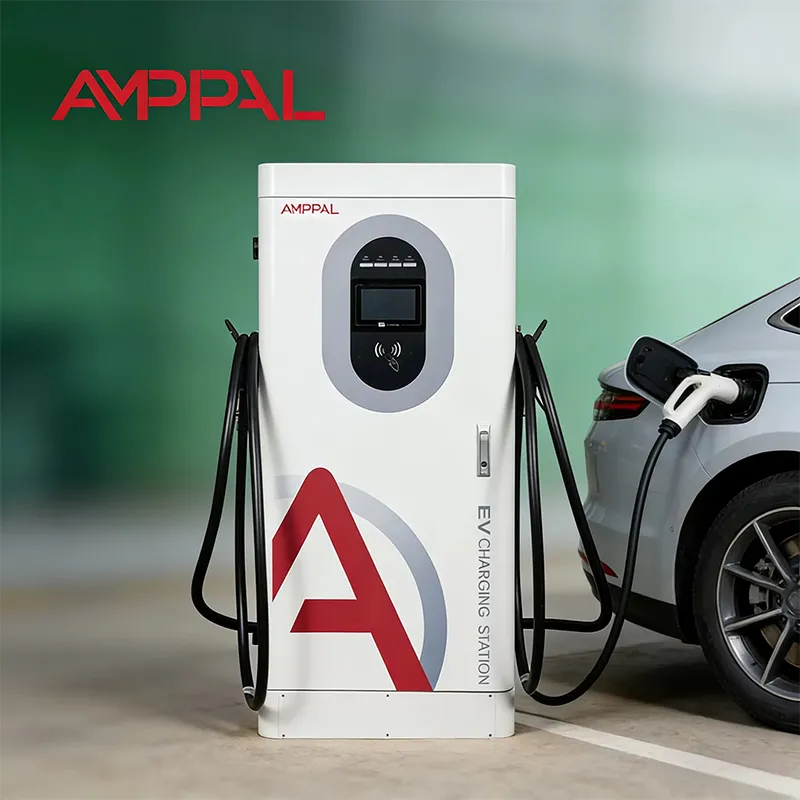

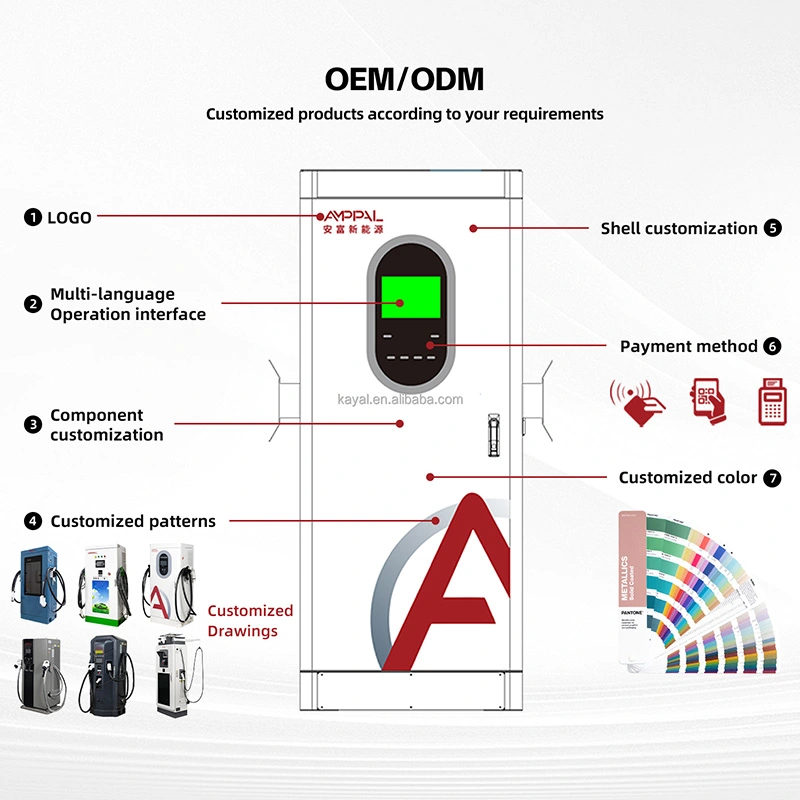

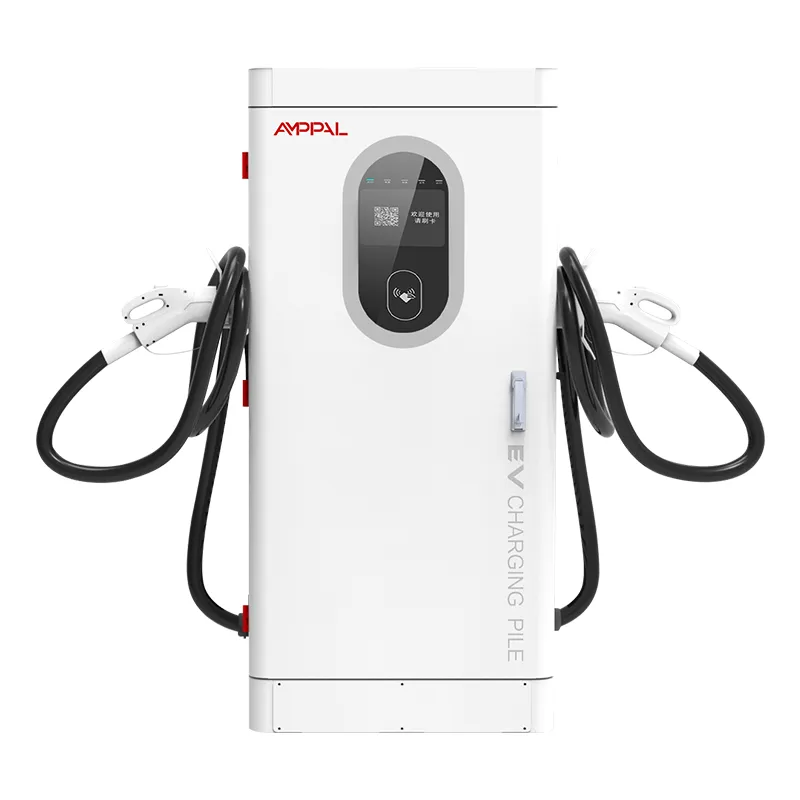

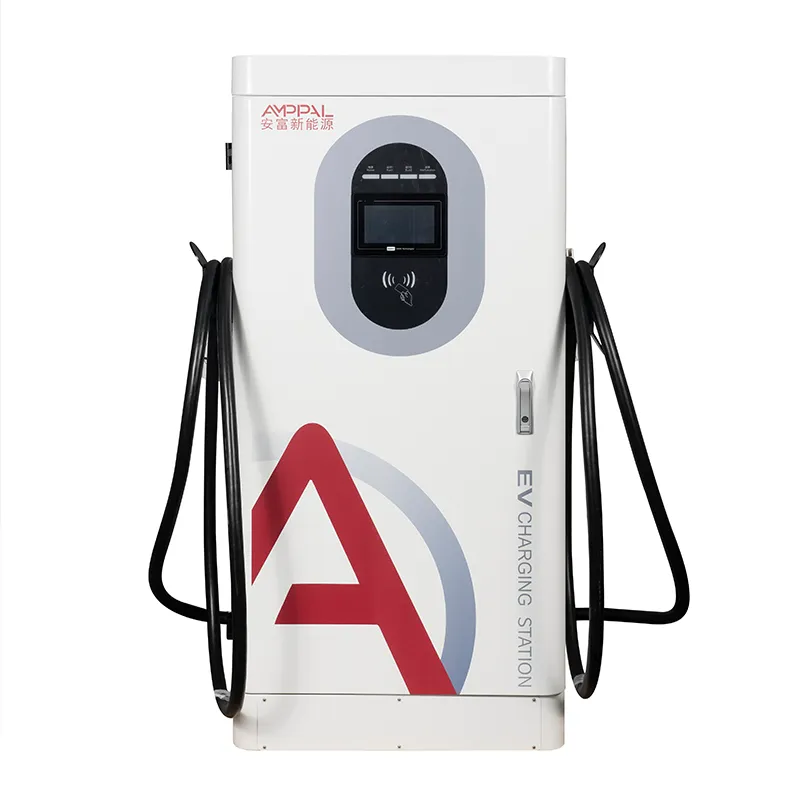

Электр автобус парктеріне арналған 200 кВт ультра жоғары қуатты біріктірілген тұрақты ток электр зарядтағышы

Бағдарламалық құралды аппараттық құралдың бөлігі ретінде қарастыратын 200 кВт шкаф

Зарядтау ақауларының көпшілігі электр қуатының бұзылуы емес. Олар платформаның ақаулары - сөйлемейтін зарядтағыш, жаңартылмайтын тариф, татуласпайтын транзакция - және олар көзге көрінбейтін сақтандырғышсыз ақшаны талап етеді. AF-DC-200-Y-B-O-4-H 200 кВт біріктірілген тұрақты ток жылдам зарядтау құрылғысы болып табылады, сондықтан бағдарламалық құрал қабаты қуат сатысы сияқты қызмет көрсетуге жарамды.

OCPP 1.6j – бұл кабинет сіздің серверіңізбен сөйлейтін тіл; Ethernet, 4G және WiFi - бұл құбырлар; RFID, APP және Plug & Charge - жүргізуші кім екенін дәлелдейді. Әрбір таңдау басқа операциялық үлгіге сәйкес келеді және бұл бет олардың барлығын сіз оларды кездестіретін ретпен аралайды. Біз сондай-ақ біз тексерген платформалар тізімін жариялаймыз, сондықтан сатып алушы жеткізілімнен кейін емес, қол қою алдында үйлесімділікті тексере алады.

Қосылудың үш жолы және әрқайсысы жеңіске жеткенде

Ethernet тұрақты станциялар үшін әдепкі болып табылады: ең аз кідіріс, сигнал мәселесі жоқ және толық OCPP сеансы үшін ең тұрақты тасымалдаушы.

4G кабелі қымбат тұратын қашықтағы және қараусыз сайттарға сәйкес келеді; жергілікті SIM плюс APN параметрлері құрылғыны бірнеше минут ішінде желіге қосады.

WiFi бар желіні ортақ пайдаланатын уақытша немесе ішкі қондырғыларға сәйкес келеді, дегенмен толып жатқан жолақтар жүрек соғысының кідірістерін тудыруы мүмкін.

Тоқтату автоматты түрде жүзеге асырылады: шкаф OCPP жүрек соғуын бақылайды, ал егер негізгі сілтеме түсіп қалса, ол қолмен қадамсыз сақтық көшірмеге ауысады.

Қандай құбыр болса да, транзакциялар мен есептегіш мәндері үзілістер кезінде жергілікті түрде буферленеді, сондықтан қосылымдағы алшақтық ешқашан кіріс жазбаларындағы алшақтықты білдірмейді.

Техникалық сипаттамалар

Бетті біріктіру ең маңызды болып табылатын орналастырулар

Бір платформа арнайы жағдайларсыз бірнеше өндірушілердің зарядтағыштарын басқаруы қажет мультибрендті станциялар.

Күн сайын өзгеретін және оператор қашықтан басқаратын пайдалану уақыты тарифтері туралы сайттар.

Драйвердің үй қолданбасы шетелдік зарядтағышқа рұқсат беруі керек роуминг желілері.

Жүргізушіге арналған шығындарды бөлу және пайдалану есептерін қажет ететін корпоративтік және флоттық деполар.

Әрбір кВт/сағ транзакция жазбасында қадағалануы тиіс субсидияланған немесе тексерілген жобалар.

OCPP 1.6j Onboarding шын мәнінде қалай жұмыс істейді

Іске қосу сәйкестендіруден басталады: біз зауытта зарядтағыш сериясын, OCPP нұсқасын және тіркелгі деректерін орнатамыз және сіз HMI-ге сервердің URL және авторизация кілтін енгізесіз. Бірінші рет қосылғанда шкаф BootNotification жібереді; платформа «Қабылданды» деп жауап береді және жүрек соғу аралығы, әдетте 60 секунд.

Содан кейін конфигурация келеді: тарифтер, қосқыш түрлері, желіден тыс транзакция параметрлері және дисплей тілі платформадан ChangeConfiguration хабарлары ретінде келеді. Содан кейін біз стандартты сынақ тізбегін - StartTransaction, MeterValues, StopTransaction және DataTransfer тексеруін - құрылғы іске қосылмас бұрын командаңызбен бірге іске қосамыз.

Бірдей ағын платформаларды кейін өзгерткен кезде қайталанады, бұл операторлар серверлерді біріктіргенде жиі кездеседі. 200 кВт қондырғысы туралы ештеңе сізді бір жеткізушінің бұлтына бекітпейді және біздің инженерлер тасымалдауды бір сағаттан аз уақытқа қалдыру үшін көшіру қоңырауына қосыла алады.

Қауіпсіздік бірдей орнатудың бөлігі болып табылады: OCPP арнасындағы TLS шифрлауы, ортақ құпия сөзден гөрі авторизация кілті және сайтқа кірместен кілттерді айналдыру опциясы. Сертификаттар мен кілттер жалпы желіде емес, контроллерде тұрады.

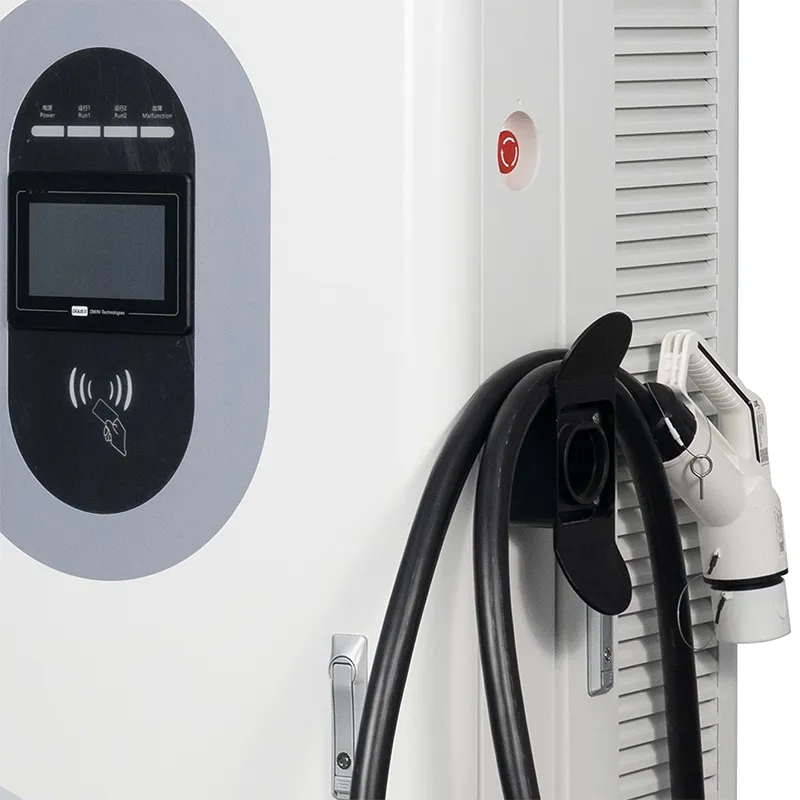

Plug & Charge, RFID және APP: Backend үшін қандай өзгерістер бар

RFID - бұл жұмыс күші: карта немесе фоб оқырманды түртеді, шкаф ақ тізімді платформамен тексереді және зарядтау бірнеше секундтан кейін басталады. Арзан және таныс, бірақ карталарды шығарып, жоғалтқан кезде ауыстыру керек.

APP зарядтауы чекті телефонға жылжытады: QR сканерін сканерлеңіз немесе қолданбадағы зарядтағышты таңдаңыз, авторизациялаңыз және сеанс есептік жазбаға байланысты. Жоғалған карта жоқ, бірақ драйвердің деректер байланысы тірі болуы керек.

Plug & Charge (ISO 15118) көлікке сертификатын пайдаланып кабель арқылы өзін анықтауға мүмкіндік береді, осылайша жүргізуші розеткаға қосып, кетіп қалады. Бұл ең тегіс ағын және серверде сертификаттарды басқару жүйесін қажет ететін жүйе; біз шкафты дайын түрде жеткіземіз, ал сіздің платформаңыз оған мүмкіндік береді. Сондай-ақ, серверде қандай көліктердің қабылданатынын анықтайтын келісімшарт сертификаттары бар - оларсыз автомобиль RFID немесе APP қолданбасына қайта оралады.

Сертификаттар және оларды қолдайтын сынақтар

CE, CB, TÜV, UL және CCC сертификаттары осы үлгі үшін сақталады және сұрау бойынша ортақ пайдаланылады.

13 қауіпсіздік функциясы EN IEC 61851-1:2019 және 61851-23:2014 сәйкестігіне сәйкес келеді.

Әрбір құрылғы зауытта соңғы микробағдарламасымен бірге жыпылықтайды, сондықтан қораптағы нұсқа сертификатқа сәйкес келеді.

40°C температурада 48 сағаттық күйіп қалу журналдардың шығысы, тиімділігі және OCPP жүрек соғуының тұрақтылығы.

Әрбір партиядан алынған үлгі тұз бүріккіш камерада 96 сағат жұмыс істейді.

Сынақ OCPP серверімен желілік қол алысу тұтынушыларды күтпеген жағдай емес, соңғы QC бөлігі болып табылады.

Сегіз станциялық құрастыру жолы

Қоршау: CNC тесу, лазерлік кесу, майыстыру және дәнекерлеу, содан кейін ұнтақ бояу.

Айнымалы ток кіріс сатысы және тұрақты ток қуат модульдері үшін бөлек желілер - олар ешқашан орындықты бөліспейді.

SiC модульдерінің, қосқыштардың, RFID тақталарының және карта терминалының кіріс инспекциясы.

Әрбір қосылыста визуалды QC өтуі бар моментпен басқарылатын сымдар.

Микробағдарламаның жарқылы және желі конфигурациясы, соның ішінде APN және сервер параметрлері.

40°C температурада 48 сағаттық жану, байланыс үзіліссіз тіркеледі.

Барлық 13 қорғаныстың функционалды сынағы және симуляцияланған OCPP сеансы.

Орау, паллеттеу және жөнелту алдындағы фоторепортаж.

Өлшем бойынша нұсқаулық: 200 кВт сізге қажет қуат класы ма?

Егер сізде әлі платформа болмаса және оны іске қосатын ешкім жоқ болса, бұл шкаф бірінші кезекте қате сатып алу болып табылады; қарапайым RFID үлгісі жылдамырақ жұмыс істейді. Ал егер сайт 400 В автомобильдер үшін 20-30 минуттық сеанстарды қажет етсе, 120 кВт төменгі капиталда бірдей кезекті жояды.

200 кВт класы көліктер жаңарақ және жылдамырақ болғанда - 300-1000 В тұрақты қуат диапазонында толық жылдамдықпен 800 В автомобильдер - және бизнес платформа мүмкіндіктеріне тәуелді болғанда: динамикалық тарифтер, роуминг, флот туралы есеп беру кезінде өз орнын алады.

Сондай-ақ желі туралы адал болыңыз. Сайтта сенімді Ethernet немесе 4G сигналы болмаса, желіден тыс режим зарядтауды қамтиды, бірақ қашықтан диагностикалауды емес, және бұл қызмет көрсету жоспарын өзгертеді.

Неліктен сатып алушылар сатушымен емес, зауытпен келісімшарт жасайды

Жаңа нарықтар үшін 1 бірліктен сынақ тапсырыстары; контейнер бағасы 10 бірліктен.

Қор 15-20 жұмыс күнінде кемені құрастырады; OEM брендингіне 7-10 күн қосады.

Пайдалануға беру кезінде платформа тобымен OCPP конфигурациясын қолдау.

Микробағдарлама жаңартулары және шығару жазбалары кепілдік мерзімі үшін өндірушіден тікелей.

Сертификат көшірмелері, сынақ есептері және аудиттер үшін сериялық сәйкес құжаттама.

Құжаттарды орау, тиеу және экспорттау

Әрбір шкаф шамамен 1720 × 850 × 660 мм фанер жәшікте тік күйде жеткізіледі, көбік бұрыштарымен толтырылған және ылғалдан қорғалған. Көтергіш көздер жүк көтергіш немесе кран қозғалысы кезінде құрылғыны бір деңгейде ұстайды.

Жүктеу жоспарлары тапсырыс бойынша жәшік өлшемдерінен есептеледі; 40 футтық контейнерге төрт шкаф - байлау рельстерінде бекітілген әдеттегі жоспар.

Коммерциялық шот-фактура, орау парағы және сертификаттар жөнелтіліммен бірге жүреді; сертификаттың түпнұсқа көшірмелері курьер арқылы жіберіледі.

Сатудан кейінгі: қашықтағы операциялар және 2 жылдық мерзім

Бүкіл мерзімге микробағдарламаны қолдауымен модульдерге, контроллерге, HMI және қосқыштарға екі жылдық стандартты кепілдік.

Қашықтан конфигурациялау және параметрлерді өзгерту сізбен тікелей сеанс арқылы орындалады - тарифтер немесе тіл жаңартулары үшін сайтқа кірмейді.

Микробағдарлама жаңартулары, егер шығарылым дұрыс жұмыс істемесе, кері қайтару жолы арқылы желі арқылы жіберіледі.

Платформаңызда транзакция немесе жүрек соғу мәселесі пайда болғанда, біз сізбен бірге OCPP журналдарын талдаймыз.

Қосалқы басқару қалқандары мен модульдері жинақталған; модульді ауыстыру сайтта шамамен 45 минутты алады.

Орнату және желіні орнату: дұрыс және дұрыс емес

Қате: тұрақты станция үшін жалпыға қолжетімді WiFi желісіне сену. Оң жақта: негізгі ретінде Ethernet немесе 4G, сақтық көшірме ретінде тек WiFi.

Қате: іске қосу алдында APN сынағын өткізіп жіберу. Оң жақта: бірінші күні деректерді санау сынағы бар SIM картасын тексеру.

Қате: зауыттық әдепкі құпия сөздерді орнында қалдыру. Оң жақта: HMI және қашықтан қол жеткізу тіркелгі деректерін бірінші рет қосу кезінде орнату.

Қате: желіден тыс зарядтау офлайн кірісті білдіреді. Оң жақта: желіден тыс тарифті конфигурациялау және апта сайын салыстыру есебін тексеру.

Қате: микробағдарламаны ең жоғары сағаттарда жаңарту. Оң жақта: кері қайтару жоспары бар трафик аз терезеге жаңартуларды жоспарлау.

Қате: жаңарту кезінде жұмыс конфигурациясын қайта жазу. Оң жақ: алдымен параметр жиынын экспорттау, осылайша кері қайтару дәл алдыңғы күйді қалпына келтіреді.

Backend интеграциясы бойынша үш өріс есептері

Малайзиялық флот операторы электр жеткізетін жүк көліктері үшін 200 кВт қондырғыларды басқарады және әр жүргізушіге есеп беру қажет. OCPP бортына түстен кейін инженеріміз қоңырау шалды; кейінірек пайда болған шағым нақты болды - бірінші микробағдарлама бір апта ішінде желілік итеру арқылы бекітілген тақ аралықтармен есептегіш мәндерін құрастырады.

Түркиядағы жанармай сатушысы шетелдік жүргізушілерге қызмет көрсету үшін роуминг агрегаторына қосылды. Plug & Charge платформа жағында шкафтарға қол тигізбестен қосылды және RFID сертификаттары жоқ жалға берілетін көліктер үшін резерв ретінде белсенді болып қалды.

Чилидің оңтүстігіндегі сайтта 4G ақаулары бар және Ethernet опциясы жоқ. Офлайн режимі сеанстарды екі күндік үзіліс арқылы жалғастырды және сілтеме қайтарылған кезде кезекте тұрған транзакциялар таза түрде салыстырылды. Оператордың бір уайымы: тарифтік өзгерістер тек қосылу мүмкіндігі рұқсат етілгенде ғана келеді, сондықтан олар күнделікті бақылау тақтасын тексереді.

Жиі қойылатын сұрақтар: интеграция және серверлік сұрақтар

С: Кабинет қандай OCPP нұсқаларын қолдайды?

A: OCPP 1.6j стандартты болып табылады, 2.0 жаңа жобалар үшін сұраныс бойынша қолжетімді.

С: Мен оны коммерциялық платформаның орнына өз серверіме қоса аламын ба?

A: Иә, кез келген OCPP 1.6j сервері жұмыс істейді; конфигурациялау қадамдарын береміз.

С: Егер желі тоқтап қалса, транзакцияларға не болады?

A: сеанстар жергілікті түрде жалғасады, транзакциялар сақталады және сілтеме қайтарылған кезде платформамен салыстырылады; күтудегі кезек оған дейін HMI-де көрініп тұрады.

С: Plug & Charge қалай қосылады?

A: Кабинет дайын; платформаңыз ISO 15118 сертификаттарын шығарады және басқарады.

С: Әр зарядтағыш үшін жаңа SIM картасы қажет пе?

A: Бір шкафқа бір деректер SIM картасы әдеттегідей, бірақ ортақ APN дұрыс параметрлермен де жұмыс істейді.

С: Микробағдарлама жаңартулары қалай жұмыс істейді?

A: Олар кері қайтару жолы және зауыттан шығарылған жазбалары бар желі арқылы итеріледі.

С: Зарядтағыш платформада көрсетілмейді - неден бастау керек?

A: Жүрек соғу журналын, сервер URL мекенжайын және авторизация кілтін тексеріңіз; бұл трио көптеген істерді шешеді.

С: 200 кВт құрылғы басқа желілермен бірге жүре ала ма?

A: Иә, платформаңыздың роуминг келісімдері арқылы; шкафқа стандартты OCPP қосылымынан басқа қосымша жабдық қажет емес.
