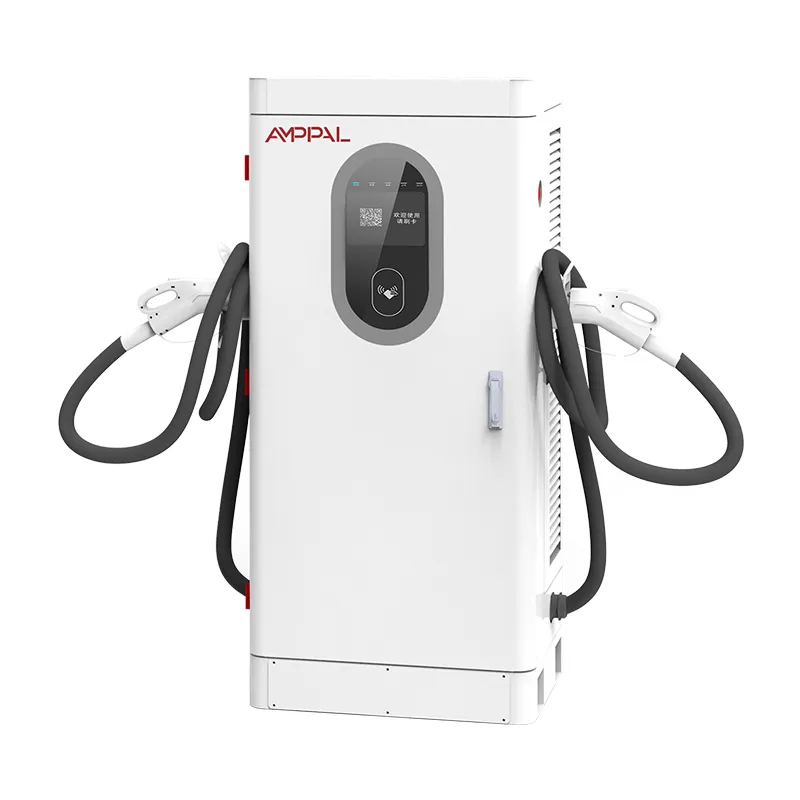

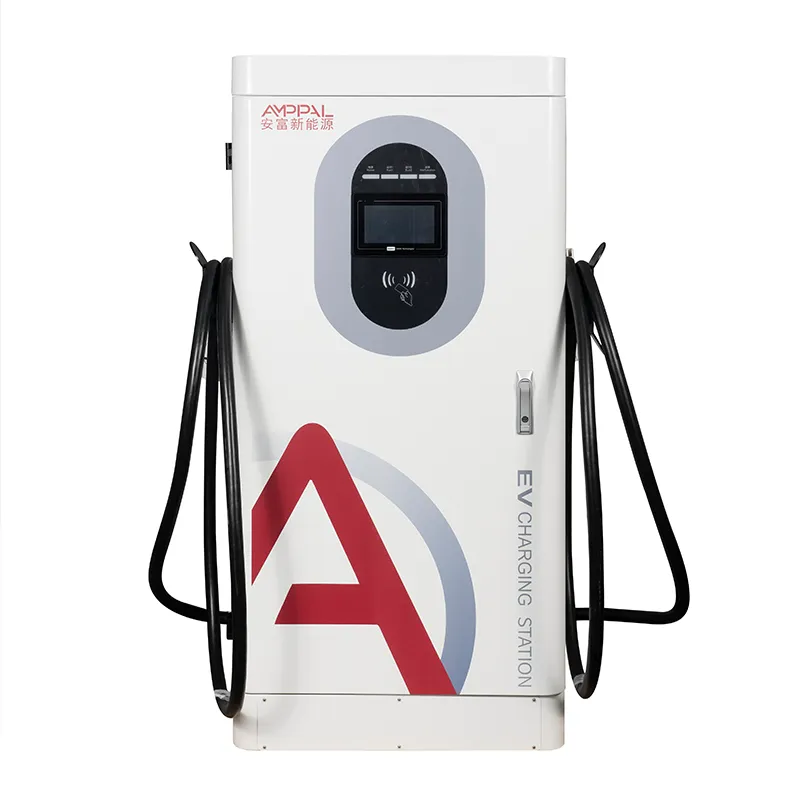

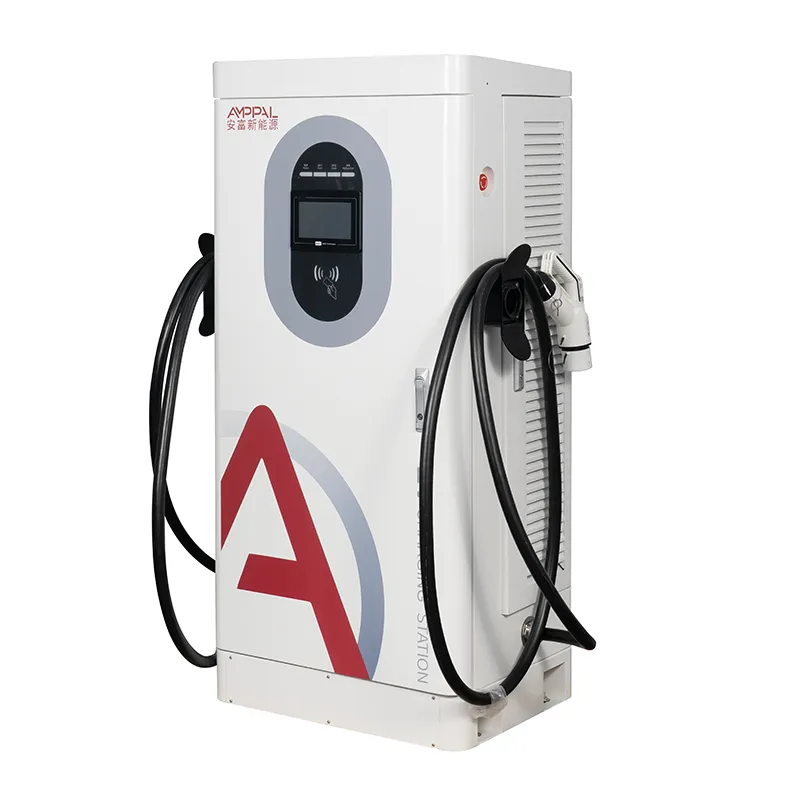

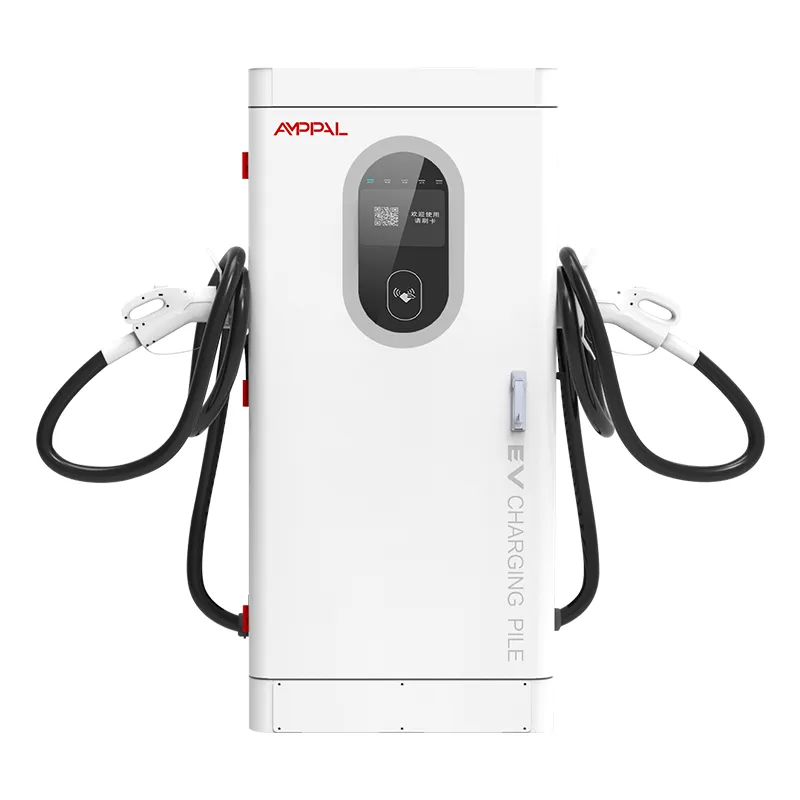

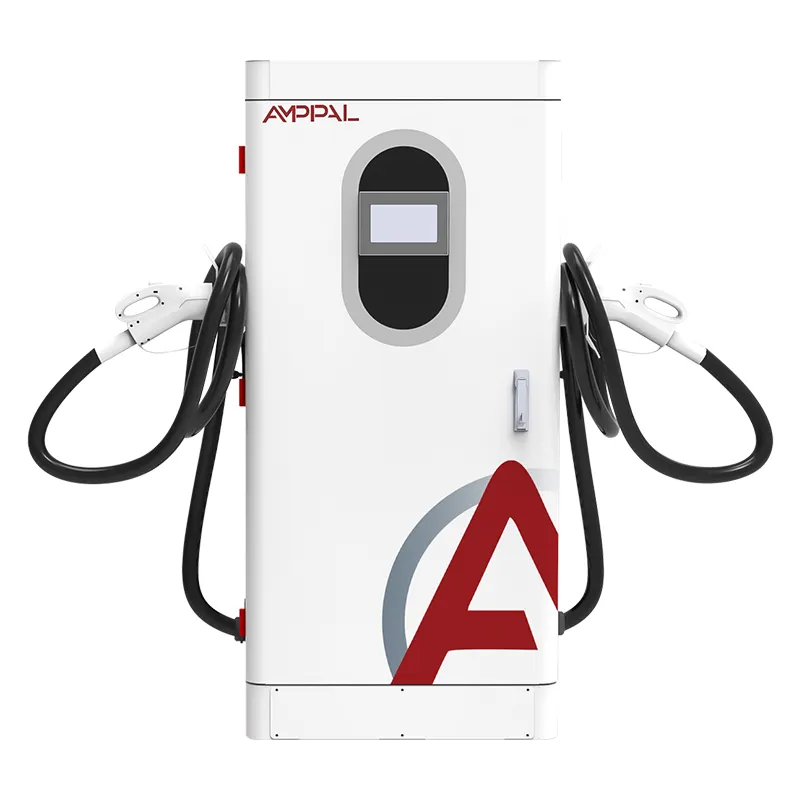

Коммерциялық флоттарға арналған 180 кВт ауыр жүкті біріктірілген тұрақты тұрақты электр қуатын жылдам зарядтау құрылғысы

Бұл 180 кВт шкаф дегеніміз не және неге O&M оның қызмет ету құнын шешеді

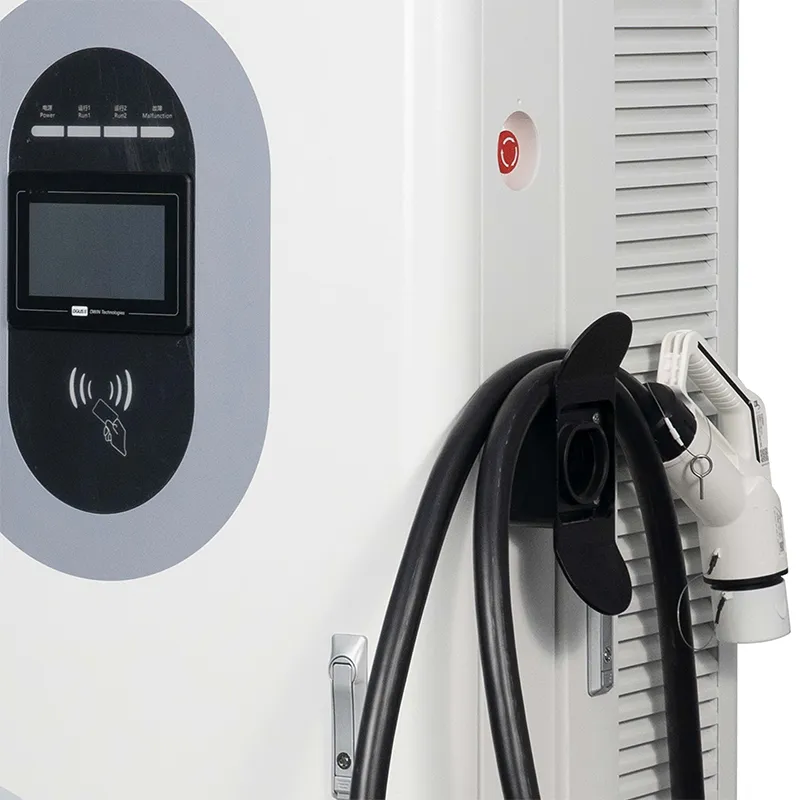

180 кВт тұрақты ток жылдам зарядтау құрылғысы әдетте шағын сайттағы ең қымбат және ең аз бақыланатын құрылғы болып табылады. AF-DC-180-Y-B-O-4-H - еденге арналған кіріктірілген шкаф: қуат модульдері, контроллер, 7 дюймдік сенсорлық экран, RFID оқу құрылғысы, карта терминалы және 1620 × 750 × 560 мм корпустың ішіндегі екі зарядтау пистолеті. Оны төсемге бекітіңіз, оны AC380V қуатпен қамтамасыз етіңіз және ол ешкім қарамай жұмыс істейді.

Сатып алу бағасы бұл құрылғының сегіз жылдағы құнының үштен бірін құрайды. Қалғаны - жоғалтулар, тоқтап қалу және қызмет көрсету сапарлары, сондықтан бұл модель инженерлік бюджетін ақауларды анықтауға және қашықтан қалпына келтіруге жұмсайды. Он үш қауіпсіздік функциясы, OCPP дабылы туралы есеп беру және жөндеуге кететін орташа уақыттың айналасында құрылған қызмет көрсету үлгісі. Сатып алушылар, әдетте, флот операторлары мен сайт иелері, жалақы бойынша инженері жоқ, сондықтан машина өз мәселелерін түсіндіруі керек.

Қауіпсіздіктің 13 функциясы және олардың әрқайсысы ұстайтын сәтсіздік

Әрбір қорғаныс құсбелгі ретінде бекітілмеген, белгілі бір сәтсіздік режимімен салыстырылады. Тәртіпте ақаулық машинаға тиеді:

Оқшаулауды бақылау тұрақты ток жағын жерге баяу ағуды бақылайды, бұл классикалық ескірген кабель ақауы. Ол қатты қысқа мерзімді күтудің орнына белгіленген шектерде дабыл береді.

Полярлықты кері қорғау, егер мылтық кері бұрылған түйреуіштерге сәйкес келсе, шығуды блоктайды, бұл көліктің электроникасын абайсыз қосылымнан қорғайды.

Найзағайдан қорғау шунттары айнымалы ток кірісінде де, тұрақты ток шығысында да индукцияланған ұшқындарды жасайды, бұл ашық ауылдық төсемдердегі нақты мәселе.

Айнымалы токтың шамадан тыс кернеуі, төмен кернеуі және фазалық жоғалуы құрылғыны 380 В ±15% сыртында кесіп тастайды, сондықтан өшіп қалулар мен тордың ісінуі қуат модульдеріне ешқашан жетпейді.

Тұрақты токтың шамадан тыс ток, қысқа тұйықталу және шығыс асқын кернеуі үш бөлек сапар болып табылады, себебі зақымдалған мылтық, сәтсіз модуль және дұрыс жұмыс істемейтін көлік әрқайсысы әртүрлі реакцияны қажет етеді.

Температураның жоғарылауын тоқтату, тапаншаның температурасын бақылау, қалдық ағып кетуді анықтау, апаттық тоқтату және құлыпталған қоршау термиялық және адам қауіпсіздігін қамтамасыз етеді.

Техникалық сипаттамалар

180 кВт-тық шкаф өз орнын табатын сайттар

Таңғы сағат 2-де сәтсіздікке ұшырау таңғы сағат 6-да өлі флотты білдіретін қараусыз түнгі қоймалар.

Түнде жабылатын бөлшек сауда және мейрамхана лоттары, бірақ желіде тұру үшін әлі де машиналар қажет.

Бір қызмет сапары толық күндік жол жүру құнын алатын ауылдық немесе дәліздік орындар.

Шағын коммерциялық флоттар күнделікті тығыз кесте бойынша жеткізу фургондарын басқарады.

Қашықтан ажыратымдылық жалғыз жылдам опция болып табылатын жұқа жергілікті қолдау желілері бар нарықтар.

Ақаулықтан түзетуге дейін: қашықтан диагностиканың жұмыс процесі

Қорғаныс істен шыққан кезде, шкаф уақыт белгісімен, модульдің сериялық нөмірімен және өлшенген мәндері бар ақаулық жазбаны жазады, содан кейін оны OCPP 1.6j арқылы платформаңызға итереді. Сіз бақылау тақтасында қате кодын көресіз - оқшаулау дабылы, қосқыштың шамадан тыс температурасы, тордың түсуі - келесі драйвер келгенге дейін.

Біз далада көретін әрбір үш дабылдың екеуі өздігінен емделеді немесе жалған: шаң басқан қосқыш бір рет жоғары температура туралы хабарлайды, тордың түсуі екі секундқа төмен кернеуді өшіреді. Сондықтан жұмыс процесі: кодты оқып шығыңыз, порталдағы ток кернеуі мен температура мәндерін тексеріңіз, содан кейін қашықтан қалпына келтіру және сайтқа кіру арасында шешім қабылдаңыз.

Қашықтан қалпына келтіру оқиғаны жойса, ол кепілдік және сақтандыру жазбалары үшін журналда қалады. Олай болмаса, код техникке қай тартпаны ашу керектігін айтады; Көптеген механикалық түзетулер қосқышты ауыстыру немесе модульді ауыстыру болып табылады, екеуін де 13 мм кілтпен және қосалқы модульмен жасауға болады.

Дабылдың ауырлығы платформада деңгейлі: ақпараттық оқиғалар тыныш тіркеледі, ал оқшаулау дабылдары мен мылтықтың шамадан тыс температурасы кезекші инженерге SMS немесе электрондық поштаны жібереді. Осылайша түнгі ауысымдағы мәселе түстен кейінгі жаңалықтың орнына таңертеңгі шешімді алады.

Файлдағы сертификаттар және олардың артындағы сынақтар

Осы үлгіге арналған CE, CB, TÜV, UL және CCC сертификаттары сұрау бойынша көшірмелер ретінде қол жетімді.

13 қауіпсіздік функциясы EN IEC 61851-1:2019 және 61851-23:2014 сәйкестігіне сәйкес келеді.

Әрбір топтама 40°C қоршаған ортада шығыс, тиімділік және хабарлар журналында тіркелетін 48 сағаттық жануды жүзеге асырады.

Әрбір партиядан алынған үлгі шкафы 96 сағаттық тұз бүрку камерасынан өтеді.

Әрбір қорғаныс сапары тек құжатталған емес, зауытта функционалды сыналады.

Жоғары потенциалды (гипот) және жерге қосу үздіксіздігін тексеру дайын қондырғыларда қайталанады және нәтижелер сериялық жазбаға тіркеледі.

Құрылымның ішінде: қаңылтырдан жәшікке дейін сегіз қадам

CNC тесу, иілу және корпусты лазерлік кесу, содан кейін дәнекерлеу және ұнтақ бояу.

Өндіріс жалғасуда партия үлгісі 96 сағаттық тұз бүрку камерасына түседі.

Айнымалы ток кіріс кезеңдері мен тұрақты ток қуат модульдері бөлек желілерге салынған және ешқашан араласпайды.

SiC модульдерінде, қосқыштарда, RFID тақталарында және карта терминалында кіріс инспекциясы.

Крутящий крутящий терминалдары бар сымдар және әрбір қосылыстағы визуалды QC өтеді.

40°C температурада 48 сағаттық күйіп қалу, каротаждың өнімділігі және байланыс тұрақтылығы.

Оқшаулаудың мәжбүрлі дабылын қоса алғанда, әрбір қорғаныс сапарының функционалдық сынағы.

Қаптама, паллеттеу және сериялық нөмірлері бар жөнелту алдындағы фоторепортаж.

Өлшем бойынша нұсқаулық: бұл 180 кВт шкаф сізге арналмаған кезде

Егер сіздің сайтыңыз 30 минуттық сеанстарда тек 400 В автомобильдерге қызмет көрсетсе, 180 кВт трафик ақталғаннан көп машина; Төменгі капиталдағы 120 кВт қондырғы бірдей кезекті жояды. Ал егер сізге 800 В жүк көліктері үшін 30 минуттық қосымшалар қажет болса, бұл да дұрыс емес таңдау - бұл жұмыс көлемі сұйық салқындатуды қажет етеді.

AF-DC-180-Y-B-O-4-H 160-250 кВА трансформаторы бар және негізгі қуат емес, жұмыс уақытына негізделген үнемділігі бар сайттарға сәйкес келеді. Торға сәйкестік немесе төлем әдістері сізді алаңдататын болса, 80 кВт және 60 кВт модельдеріміз бірдей шкаф платформасын бөліседі.

Трансформаторыңыз шынымен тамақтандыратын машинаны сатып алыңыз. Ешқашан 100 кВт-тан артық қуат бермейтін әлсіз желідегі 180 кВт блогы бизнес емес, белгі болып табылады.

Неліктен операторлар тікелей зауыттан тапсырыс береді

Жаңа нарықтар үшін 1 бірліктен сынақ тапсырыстары қабылданды; 10+ бірлік үшін контейнер бағасы.

Қор құрастырулары 15-20 жұмыс күнінде кетеді; OEM нұсқалары шамамен 7-10 күн қосады.

Кепілдік туралы шағымдар сатушы тізбегі арқылы емес, өндірушіге түседі.

Қосалқы модуль бағасы сатып алу кезінде келісіледі, сондықтан жөндеу құны алдын ала белгілі болады.

Іске қосу кезінде OCPP платформасына кіру мүмкіндігі бар ағылшын тілінде сөйлейтін қашықтан қолдау.

Орау, тиеу және жөнелту құжаттары

Шкаф тік күйде шамамен 1720 × 850 × 660 мм фанер жәшікте, көбік бұрыштық блоктары мен ылғалдылық қапшығымен жеткізіледі. Жақтаудағы көздерді көтеру жүк көтергішке немесе кранға бүкіл құрылғыны қисайтпай жылжытуға мүмкіндік береді.

Жүктеу жоспарлары тапсырыс бойынша жәшік өлшемдерінен есептеледі; 40 футтық контейнерге төрт шкаф - байлау рельстерінде бекітілген әдеттегі стандартты жоспар.

Экспорттық орау тізімі, коммерциялық шот-фактура және сертификаттар жөнелтіліммен бірге жүреді; сертификаттың түпнұсқа көшірмелері бөлек жеткізіледі.

Сатудан кейінгі: MTTR, қосалқы жинақтар және 2 жылдық мерзім

Екі жылдық стандартты кепілдік қуат модульдерін, контроллерді, HMI, қосқыштарды және карта терминалын қамтиды; кабельдер сияқты шығын материалдары өндірістік ақаулардан қорғалған.

Қараусыз сайт үшін ұсынылатын қосалқы бөлшектер: тапсырыспен бірге жеткізілетін төрт шкафқа бір қуат модулі және бір басқару тақтасы.

Әдеттегі ажыратымдылық уақыты: қашықтан қалпына келтіру шамамен 15 минут, қосқышты ауыстыру шамамен 30, модульді ауыстыру шамамен 45.

Техниктер диагноз кезінде платформаңызбен тікелей OCPP сеансына қосыла алады.

Микробағдарлама жаңартулары желі арқылы жіберіледі, сондықтан түзетулер кірмей-ақ келеді.

Жартыжылдық профилактикалық тексеру – сүзгілер, айналу моментін қайта тексеру, қосқыштың тозуы – ұсынылған техникалық қызмет көрсету жоспарының бөлігі болып табылады.

Орнату және техникалық қызмет көрсету: дұрыс және дұрыс емес

Дұрыс емес: шкафты бос жерде тұру. Оң жақта: 150 мм бетон төсемі, якорь болттары және дренаж есіктен көлбеу.

Қате: қуат көзі және байланыс кабельдері бос. Оң жақта: кейін ауыстыру үшін тарту арқаны бар бөлек құбырлар.

Қате: тоқсан сайынғы ауа сүзгісін тексеруді елемеу. Оң жақта: сүзгілерді сапардан кейін емес, ыстық маусымға дейін тазалау немесе ауыстыру.

Қате: оқшаулау дабылын жұмсақ ескерту ретінде қарастыру. Оң жақта: мылтықты оқшаулау, оқуды тіркеу және алдымен қосқыштың ылғалдылығын тексеру.

Қате: шкаф жұмыс істеп тұрған кезде модульді ауыстыру. Оң жақта: құлыптау, күту режимінің жарық диодты шамын растаңыз, содан кейін қосалқы құралды сырғытыңыз.

Үш оператор 180 кВт қондырғыларды желіде ұстау туралы айтады

БАӘ-дегі логистикалық оператор қараусыз шөл депосында төрт қондырғыны басқарады. Шаң нағыз жау болды: оқшаулау дабылдары жазда айына екі рет пайда болды және қашықтан қалпына келтіру олардың көпшілігін таңғы сағат 6-ға дейін өңдеді. Оның шағымы шынайы - сенсорлық экран тікелей күн сәулесінде жарқырайды, сондықтан HMI түсте оқу қиын.

Қазақстандағы жанармай құю станциялары тізбегі қыс мезгілінде бірнеше апта сайын фазалық жоғалту дабылдарын беретін. Жергілікті желі қысқаша төмендеді, кабинет оны тіркеді және бақылау тақтасының үрдісі желі операторының қатесін бір апта ішінде көрінетін етті. Сайтқа бару қажет болмады.

Мексикадағы бөлшек сауда орталығында 40°C күндері қосқыштың температурасы дабылдары болды. Контактілерді тазалау және бір тозған тапаншаны ауыстыру оны шешті; қосалқы мылтық бастапқы тапсырыспен келді, сондықтан жөндеу бір сағатқа созылды.

Жиі қойылатын сұрақтар: 180 кВт бақылаусыз сайтты іске қосу

С: Құрылғы түнгі сағат 2-де істен шыққанда не болады?

A: Қате тіркеліп, OCPP арқылы платформаңызға жіберіледі; порталдан қашықтан қалпына келтіру көптеген оқиғаларды қалпына келтіреді.

С: Ақау кодын қалай оқуға болады?

A: 7 дюймдік экран оқиғалар журналында немесе платформаңызда; әрбір код қызмет көрсету нұсқаулығының бөлімімен салыстырылады және кодтың жанында тірі мәндер көрсетіледі.

С: Қандай MTTR жоспарлауым керек?

A: Қашықтан қалпына келтіруге шамамен 15 минут және сайтта модульді ауыстыруға 45 минут.

С: Оқшаулау дабылдары әрқашан техникті қажет етеді ме?

A: Жоқ. Алдымен қосқыштың ылғалдылығы мен кірін тексеріңіз; тазалау және қалпына келтіруден кейін ең анық. Тек тұрақты немесе қайталанатын дабылдарға бару қажет.

С: Бір адам қуат модулін ауыстыра ала ма?

A: Иә. Тартпа үлгісіндегі модуль қуат өшірілгеннен кейін сырғып шығады; нұсқаулық оны шамамен екі бетте қамтиды.

С: Қандай қосалқы бөлшектерді ұстауым керек?

A: Төрт шкафқа бір қуат модулі және бір басқару тақтасы - біздің әдеттегі ұсынысымыз.

С: Кепілдік найзағайдың зақымдалуын қамтиды ма?

A: Толқынның оқиғалары әр жағдайда тексеріледі; ауыстырылатын ток разрядтағыштар стандартты өріс бөліктері болып табылады.

С: 180 кВт интернетсіз зарядтауды жалғастыра ала ма?

A: Иә. Зарядтау офлайн режимде жалғасады және транзакциялар сақталады және сілтеме қайтарылған кезде итеріледі.
