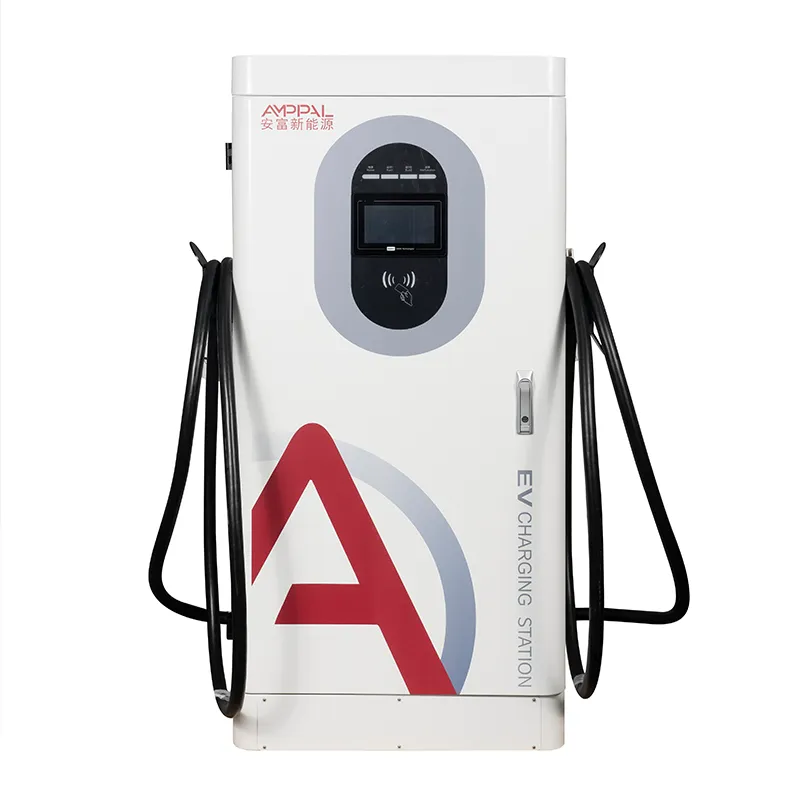

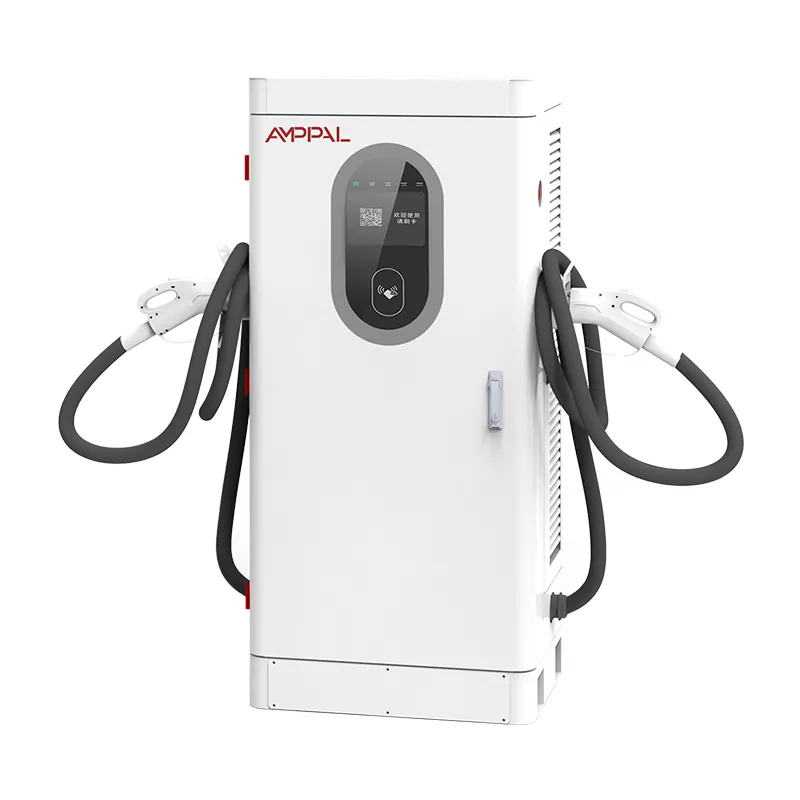

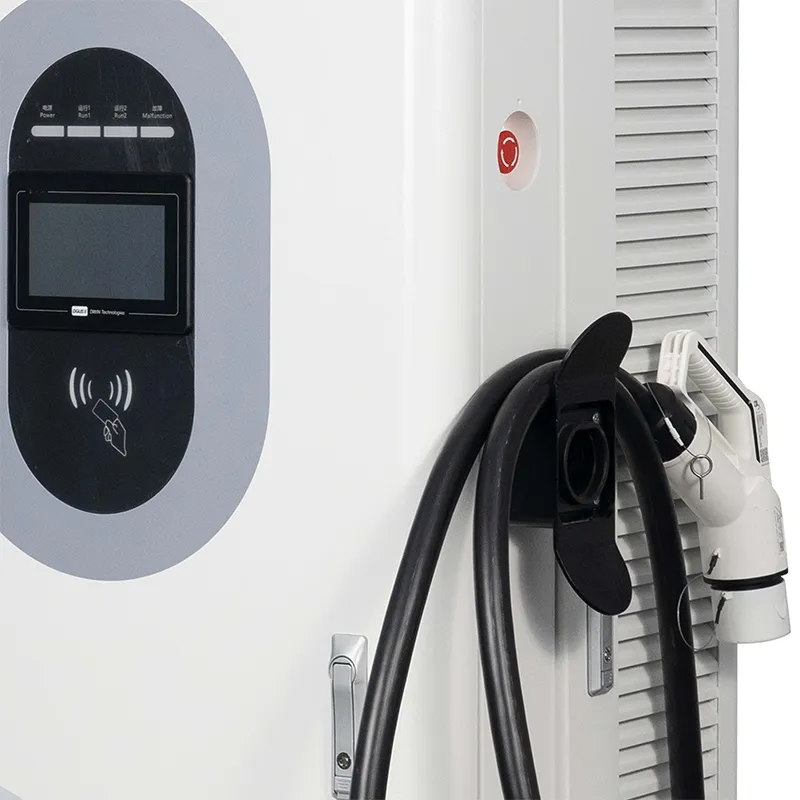

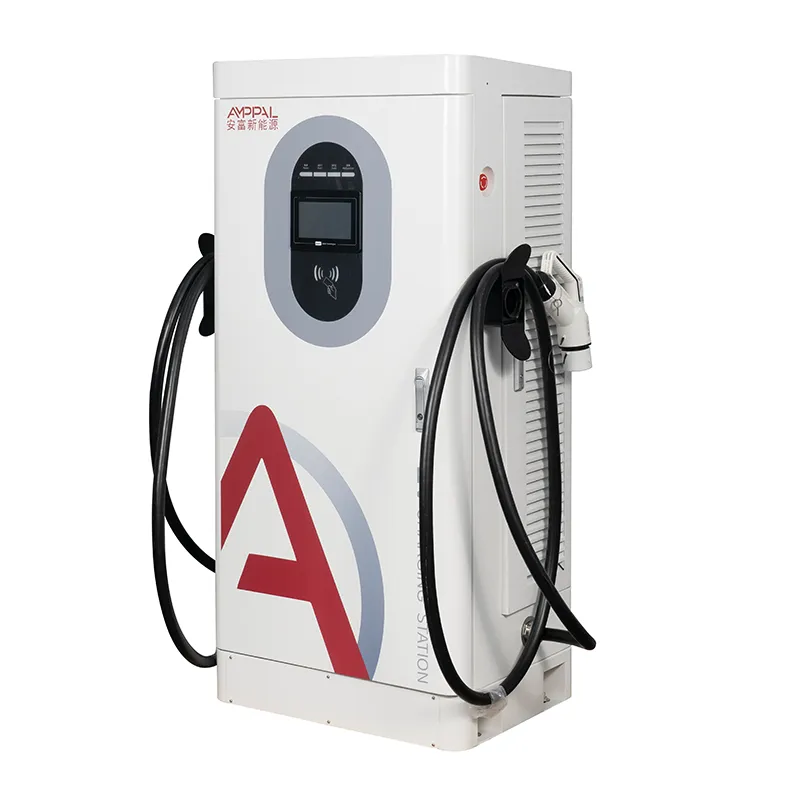

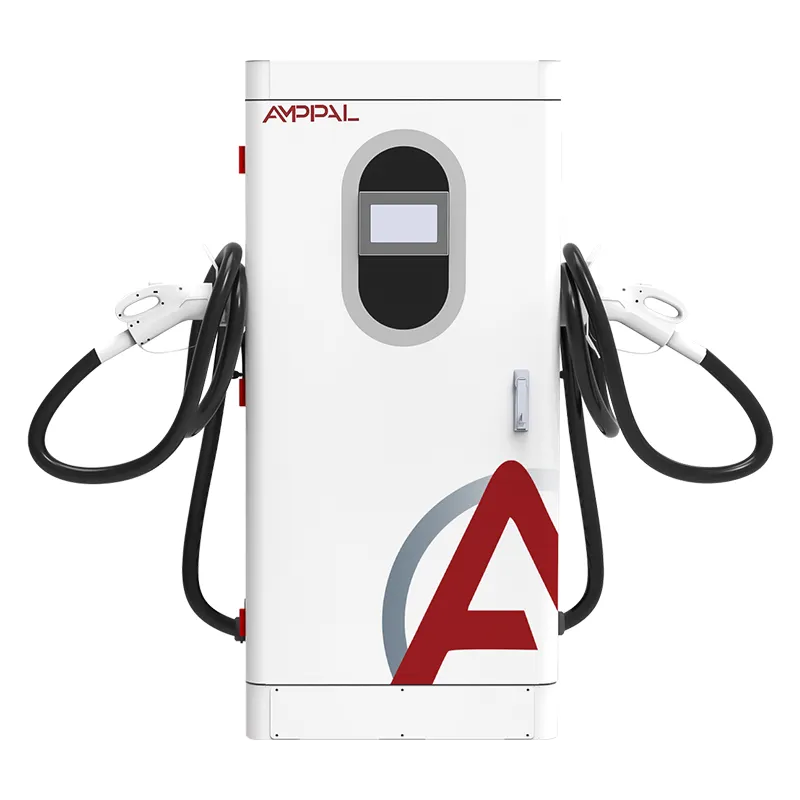

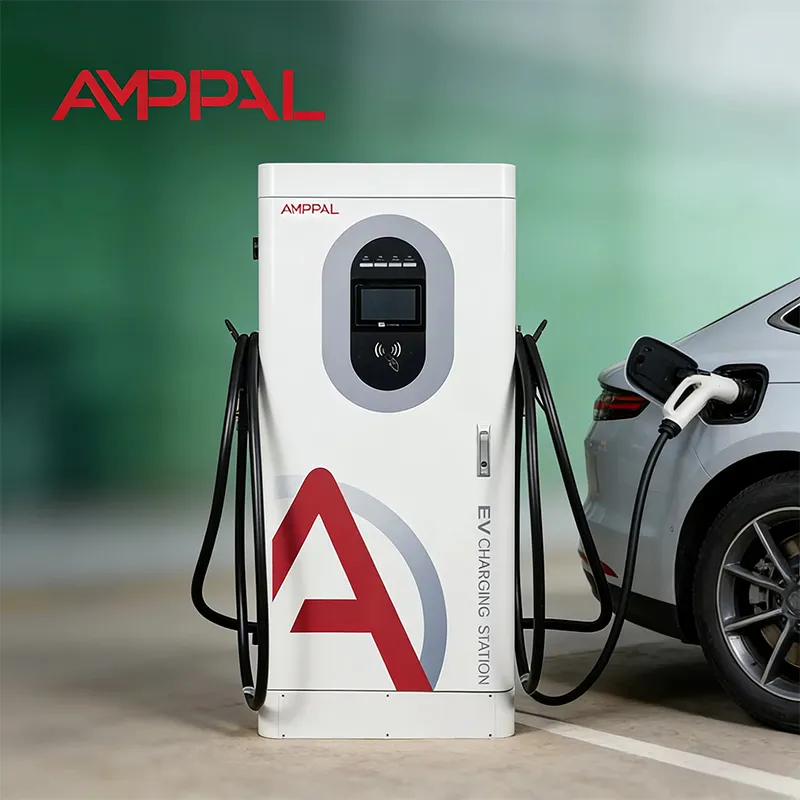

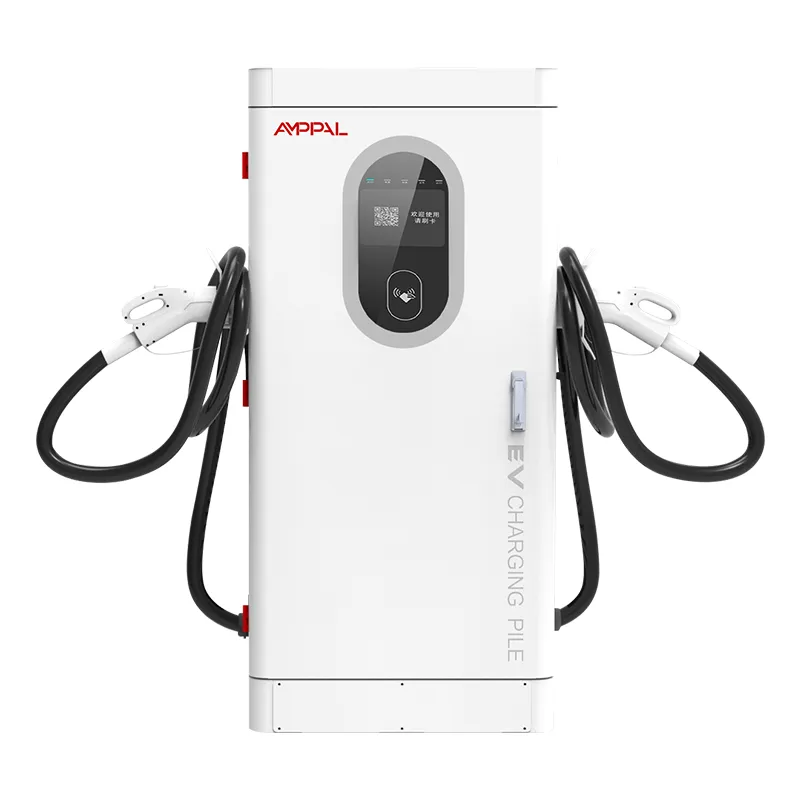

Флот қоймаларына арналған 160 кВт қуатты тұрақты ток электр жылдам зарядтау станциясы

Күту уақыты табыс болып табылатын тас жол үшін салынған

Автомобиль жолындағы зарядтау орны ең жоғары сағат кезегімен өмір сүреді немесе өледі және AF-DC-160-Y-B-O-4-H маңызды кезде бұл кезекті күніне 90 минут ішінде қысқарту үшін жасалған. Бұл 160 кВт еденге арналған біріктірілген тұрақты ток жылдам зарядтағышы - 1620 x 750 x 560 мм - тұрақты ток 300-ден 1000 В тұрақты токқа дейін жеткізеді, шығыс терезесі 200-ден 1000 В-қа дейін 400 В седаннан 800 В жүк көлігіне дейін барлығын қамтиды.

Магистраль учаскелері қала учаскелерінен үш жолмен ерекшеленеді: жүргізушілер тез-тез келеді, машиналарды күту үшін ешкім жоқ, ауа-райы аймақтың шешіміне қарамастан. Осылайша, бұл шкаф өткізу қабілеттілігі логикасы (бір мылтық 160 кВт немесе екі қосқышты ортақ пайдалану), бақылаусыз жұмыс (13 қауіпсіздік функциясы) және кең температуралық инженериямен (-25C суық іске қосу, +50C басқарылатын детинг) әкеледі.

AMPPAL - Юэцин, Чжэцзян қаласынан шыққан қытайлық электр энергиясын зарядтағыш өндірушісі - Сауд Арабиясындағы NEOM жасыл сутегі жобасы үшін 500 сұйық салқындатылған ультра жылдам қондырғыны жеткізетін зауыт. Бұл шкаф 40-тан астам елге жөнелтілген зауыттың жұмыс күші болып табылады.

Дәліз кабинетін қалалық кабинеттен не ажыратады

Бір мылтық 160 кВт: бір 800 В автомобиль шкафты толығымен тартады - бұл әр минут маңызды болатын дәліз аялдамасында маңызды сценарий.

Екі қосқышты ортақ пайдалану: екінші қосқыш 400 В автомобильге (айталық, 60 кВт) үлесті алуға мүмкіндік береді, ал біріншісі қалған бөлігін сақтайды, сондықтан шағын көлік зарядталған кезде шығанақ ешқашан бос тұрмайды.

Ең жоғары сағат логикасы: 15 минуттық сеанс ұзақтығында бір шығанақ толық қуатпен сағатына 4 көлікке қызмет көрсетеді; ізін екі есе арттырмай, ортақ басатын станция өткізу қабілеті бар екі қосқыш.

Бақылаусыз сайттар үшін реттелген 13 қауіпсіздік функциясы: оқшаулауды бақылау, кері полярлық, найзағайдан қорғау, шамадан тыс температура, апаттық тоқтату және т.б. - машина қауіпсіз істен шығады, үнсіз емес.

Ауа-райына төзімділік: -25С-тан басталады және номиналды қуатты қоршаған ортада +50C дейін ұстайды; одан жоғары болса, ол өшірудің орнына біртіндеп төмендейді.

Техникалық сипаттамалар

Сайтты таңдау: дәліздер, шыңдар және кезектер

Германиядағы, Франциядағы және Хорватиядағы автомобиль жолдарының қызмет көрсету аймақтары. Күнделікті сеанстардың көпшілігі орындалатын кездегі шыңдары сағат 10:00-14:00 және 16:00-19:00 аралығындағы шығанақтар.

БАӘ мен Сауд Арабиясындағы магистральдық логистикалық дәліздер порттарды ішкі деполармен байланыстырады, мұнда 800 В жүк көліктері 40-60 минуттық толықтыруды қажет етеді.

Түркия мен Грециядағы қалааралық автобустар мен вагондар, мұнда кестелер бекітілген және баяу зарядтағыш кестені бұзады.

Ең жақын техник 400 км қашықтықта орналасқан Қазақстан мен Өзбекстандағы қашықтағы дәліз түйіндері – 4G байланысы кВт санынан маңыздырақ.

Мексика мен Бразилиядағы әуежайдың EV жалға беру орталықтары, мұнда қайтып келетін көліктер бір сағатта бос келеді және тез айналуы керек.

Бір бассейн, екі қосқыш: 160 кВт қалай бөлінеді

Шкафты бір немесе екі шүмегі бар 160 кВт бассейн ретінде елестетіп көріңіз. Бір коннекторлы режимде барлық 160 кВт бір көлікке түседі - 15% SOC кезінде 800 В автомобиль үшін өте қолайлы. Екі коннекторлы режимде бассейн бөлінеді: әдеттегі бөлу бірінші көлікке 100 кВт және екіншісіне 60 кВт немесе сайт саясатына байланысты 80/80.

Бөлу ережесін конфигурациялауға болады: бірінші көлікке басымдық беріңіз, теңдей теңестіріңіз немесе бір қосқышты бекітілген үлеске жабыңыз. Біздің инженерлер іске қосу кезінде әдепкі мәнді орнатады және сіз оны сайтқа бармай-ақ сервер арқылы өзгертесіз. Сіз екі көлікке бірден 160 кВт қуат бере алмайсыз - бассейн - бұл бассейн.

Кезектерге практикалық әсер: екі 160 кВт шкафы және төрт қосқышы бар станция төрт сеансты бір уақытта орындай алады - айталық 160 + 100 + 60 + 60 - шамамен 90 минут ішінде 12 вагондық түскі ас уақытының өсуін жояды. Бұл сіздің техникалық-экономикалық негіздемеңіздің саны.

Сертификаттар және суық старттың дәлелі

CCC, TUV, CE, UL және CB зауытта ұсталады; осы кабинетке тән сертификат көшірмелері сұраныс бойынша қол жетімді.

Қондырғылар модульдерде, кабельдерде және қосқыштарда үздіксіз температураны тіркеу арқылы 48 сағаттық толық жүктеме режимін басқарады.

Суық іске қосуды тексеру: қондырғылар -25C температурада кондицияланады және белгіленген рампа уақытында толық өнімділікке жетуі керек - қыста партия бойынша сыналған.

13 қауіпсіздік функциясы EN 61851-1:2019 және 61851-23:2014 талаптарына сәйкес келеді.

Тұзды шашыратқыш үлгілер бір партияға 96 сағат жұмыс істейді және IP54 расталған - жағалау дәліздері үшін өте маңызды; диапазоны -25С пен +50С.

Әр сериялық нөмірге бақыланатын сегіз құрастыру кезеңі

1-кезең: шкафқа арналған болат FANUC роботтарымен CNC желілерінде кесіледі, тесіледі және майыстырылады, дәнекерленген және ұнтақпен қапталған.

2-кезең: сериялық үлгі өндіріс жалғасуда 96 сағаттық тұз бүрку камерасына түседі.

3-кезең: жеке сынақ станциялары бар жеке желілерде жиналған айнымалы токтың кіріс кезеңі және тұрақты ток қуат модульдері.

4-кезең: SiC модульдерін, контакторларды, жоғары вольтты кабельдерді және есептеу компоненттерін кіріс тексеру.

Техникалық-экономикалық тексеру: бұл сіздің магистральдық бөлімше болуы керек пе?

Сайтыңыз дәлізде орналасқан кезде AF-DC-160-Y-B-O-4-H таңдаңыз, сіздің ең жоғары сағатыңыз әр шығанаққа 6-8 көлік әкеледі және сіздің трансформаторыңыз бір шкафқа 160 кВт қуат бере алады. Ол қысқа кезектегі шекті табыс нақты болған жағдайда өзін тез төлейді: автожол концессиялары, жүк көліктерінің дәліздері және әуежайдың қайтарылуы.

Бұл өнім сізге арналмаған, егер сіздің сайтыңыз күніне 3 машинасы бар шағын қала орталығы болса - 60 кВт немесе 80 кВт қондырғы жабдық құнының үштен бір бөлігіне бірдей табыс табады. Сондай-ақ, егер сіздің паркіңізде 350 кВт+ күші бар 8-сыныптағы ауыр жүк көліктері болса, бұл дұрыс емес құрал; оларға біздің бөлінетін немесе сұйық салқындатылған сериялар қажет.

Тапсырыс бермес бұрын үш нөмірді жіберіңіз: күтілетін ең жоғары сағаттағы көліктер, орташа көлік қоспасы (400 В және 800 В) және трансформатордың сыйымдылығы. Біз кезекті модельдейміз және қанша шкаф - және қай бөлу - сіздің шыңыңызды тазартатынын айтамыз. Жауап сіз күткеннен аз болса, сіз оны да естисіз.

Өндіруші келісімшартының артықшылығы

Юэциндегі әріптесіңіз келісім-шартқа қол қояды - басқа біреудің түгендеу мен жеткізу уақытын келтіретін сатушы емес.

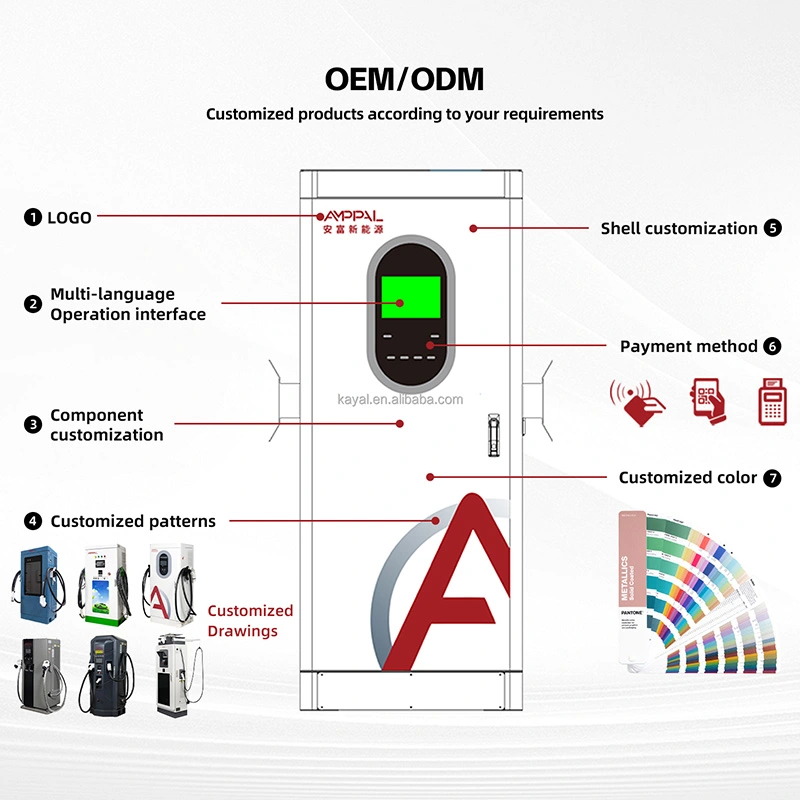

OEM/ODM тереңдігі: реттелетін түс, логотип, коннектор конфигурациясы және әдепкі сервер 260+ қызметкер зауытымен өңделеді.

Стандартты шкафтарды жеткізу 15-20 жұмыс күнін алады; OEM нұсқалары шамамен 7-10 күн қосады.

Жаңа нарықтар үшін 1 бірліктен сынақ тапсырыстары; 10+ бірлік дәліздік тапсырыстар көтерме бағаның құлпын ашады.

2 жылдық кепілдік бойынша қосалқы бөлшектер мақұлданғаннан кейін 48 сағат ішінде кетеді және қашықтан диагностика есепшотты жүзеге асыратын бірдей OCPP сілтемесін пайдаланады.

160 кВт шкафты жеткізу: көтеру, қорапшалар, құжаттар

Салмағы 340 кг плюс жәшікте бұл жүк көтергіш жұмысы, екі адам тасығыш емес - қабылдау орнын жеткізу күніне дейін жоспарлаңыз. Фанер қаптамасында экран мен қосқыш ұясының айналасындағы көбік бесіктері пайдаланылады, ал 40HQ контейнерінде 10-12 жәшік бар.

FOB Ningbo немесе Шанхай стандартты болып табылады; Сұраныс бойынша CIF, CFR және DDP. Паллет диаграммасы орау алдында жіберіледі, осылайша сіздің экспедитор жүк көлігінің өлшемін растай алады.

Шот-фактура, орау тізімі, шығу сертификаты, CE/TUV көшірмелері және OCPP нұсқаулығы тауарлармен бірге жүреді.

Бақыланбайтын дәліз учаскелеріне жұмыс уақытын қолдау

Бір бірлікке екі жыл. Ұшқышсыз тас жол учаскелері үшін біз жергілікті қосалқы модульді ұсынамыз - қызмет көрсету аймағына әуе жүктері жұмыс уақытын талап етеді.

Бекітілгеннен кейін 48 сағат ішінде қосалқы бөлшектер DHL немесе FedEx рейсінде болады; Еуропаға 3-5 жұмыс күніне рұқсат етіңіз.

Қашықтан микробағдарлама жаңартулары, тарифтерді өзгерту және OCPP арқылы қайта жүктеу - дәліз сайттарының көпшілігі бағдарламалық жасақтама мәселелері үшін ешқашан физикалық кіруді қажет етпейді.

Жерге қосуға, кабель өлшеміне және серверді жұптауға арналған жазбаша бақылау тізімі бар алғашқы орнатулар үшін бейне арқылы іске қосуды қолдау.

Дәліздер үшін жұмыс тәртібі қарапайым: жылына екі рет ауа сүзгілері, жыл сайын терминал моментін тексеру, дауылдан кейін антеннаны тексеру.

Дұрыс және дұрыс емес: жол шкафын пайдалану

Қате: 160 кВт шкафты 60 кВт өлшемді фидерге қою және ажыратқыш істен шыққан кезде құрылғыны айыптау. Оң жақта: трансформатор мен кабельдің толық жүктемені көтеретінін растаңыз - нұсқаулықта айнымалы ток кабелінің минималды сипаттамасы берілген.

Қате: екі қосқышты болжау екі толық 160 кВт сеансты білдіреді. Оң жақта: бассейн екіге бөлінеді; пайдалануға беру кезінде бөлу саясатын белгілеу және әр аралықта нақты уақытты орнату.

Қате: жүк көлігінің тіркемесі жазда шкафтың ауа сорғышын бітеп тастайтындай етіп қою. Оң жақта: қоршаудың айналасында 50 см бос орын қалдырыңыз; ауа ағыны 50С-та толық қуатты ұстайтын нәрсе.

Қате: 4G сигналының төмендеуіне мүмкіндік беру және ешқашан тексермеу, содан кейін қашықтан қайта жүктеудің неге сәтсіздігі туралы сұрақ туындайды. Оң жақта: іске қосу кезінде сигнал күшін тексеріңіз және қажет болса сыртқы антеннаны қосыңыз.

Қате: қайталанатын жерге тұйықталу журналын елемеу, себебі ол «әлі де зарядталады». Оң жақта: оқшаулауды бақылау ерте ақауларды анықтайды - бізге журналды жіберіңіз; 5 минуттық қашықтан шолу қыстың ортасындағы бұзылуды жеңеді.

Дәліз операторларының әңгімесі: үш далалық есеп

Германияның оңтүстігіндегі автожол концессионері 2025 жылдың қыркүйегінде екі қызмет көрсету аймағында алты AF-DC-160-Y-B-O-4-H қондырғысын орнатты. Олардың кезек үлгісі жексенбілік шыңдарда 40 минуттық ең нашар жағдайды болжады; өлшенген деректер 25 минутты көрсетеді, себебі ортақ пайдалану қос қосқышты бос емес етеді.

Сауд Арабиясындағы логистикалық оператор Жидда-Эр-Рияд дәлізіндегі депода 800 В жүк көліктеріне арналған төрт қондырғыны басқарады. 50C жазғы тоқырау олардың техникалық қызмет көрсету бөлімінің басшысын таң қалдырды: қондырғылар күндіз өшірілмей, қуатты азайтады. Қиындық: төменгі желдеткіш тесіктерге құм жиналады.

Қазақстандағы автожол қызметінің операторы тек 4G қосылымы бар қашықтағы түйінге екі блокты орналастырды. Операторды өзгерту кезінде бір құрылғы SIM профилін жоғалтты; веб-құрал арқылы қашықтан қайта конфигурациялау оны 400 км қызмет сапарынсыз бір сағатта қайтарды.

Жиі қойылатын сұрақтар

С: Бір шкаф бірден қанша көлікке қызмет ете алады?

A: Екі қосқышпен екі сеанс бір уақытта орындалады, 160 кВт пулды ортақ пайдаланады - мысалы, бөлу саясатыңыз бойынша 100/60 немесе 80/80. Бір коннекторлы режим бір көлікке толық 160 кВт береді.

С: Бұл құрылғы қараусыз тас жол учаскелеріне жарамды ма?

Ж: Иә - бұл дизайнның негізгі мақсаты. 13 қауіпсіздік функциялары (оқшаулауды бақылау, кері полярлық, найзағайдан қорғау, шамадан тыс температура, апаттық тоқтату және т.б.) оны қауіпсіз етеді және 4G арқылы OCPP 1.6j қашықтан бақылауға, қайта жүктеуге және микробағдарлама жаңартуларына мүмкіндік береді.

Сұрақ: -25С температурада не болады?

A: Құрылғы іске қосылады және толық өнімділікке жетеді; суық іске қосу әрекеті сынақ камерамызда әр партияда тексеріледі. Стандартты жұмыс диапазоны -25С пен +50С.

С: +50С температурада не болады?

A: Шкаф қоршаған ортаның 50C дейін номиналды қуатын сақтайды. Бұдан жоғары, қуат қорғаныс қисығы бойынша бірте-бірте азаяды - станция желіден тыс күйде емес, қолжетімді болып қалады.

Сұрақ: Ол ауыр жүк көліктерін зарядтай алады ма?

Ж: Иә, 160 кВт немесе ортақ қуаттағы орташа жүктемелі және 7-сыныптағы көптеген жүк көліктері үшін. Тұрақты 350 кВт+ 8-сыныпты зарядтау үшін біздің бөлінген типті немесе сұйық салқындатылған сериялар қажет - жүк көлігінің техникалық сипаттамаларын жіберіңіз, біз дұрыс отбасын ұсынамыз.

С: Қашықтағы сайтқа қандай қосылым қажет?

A: Ethernet, 4G немесе WiFi - кем дегенде біреуі. Дәліз сайттары үшін резервтік SIM картасы бар 4G ұсынамыз; барлық OCPP трафигі, есеп айырысу деректері және қашықтан басқару сол сілтеме арқылы орындалады.

С: Орнату және іске қосу қанша уақытты алады?

A: Учаскеге дайындық (под, траншея, трансформатор) уақыт кестесінде басым. Шкафты монтаждау, сымдарды қосу және жұптастыру әдетте бейне қолдауымызбен бірлік үшін бір жұмыс күнін алады.

С: Бөлу саясатын кейінірек өзгертуге бола ма?

Ж: Иә, OCPP сервері арқылы қашықтан - бірінші көлік басымдығы, теңдестірілген ортақ пайдалану немесе қосқышқа бекітілген қақпақ. Сайтқа кіру қажет емес.
