Автомобиль жолдары қызметтеріне арналған сандық дисплейі бар 160 кВт коммерциялық тұрақты тұрақты жылдам зарядтау құрылғысы

Станцияның түнгі уақыт идентификациясы 32 дюймдік панельден басталады

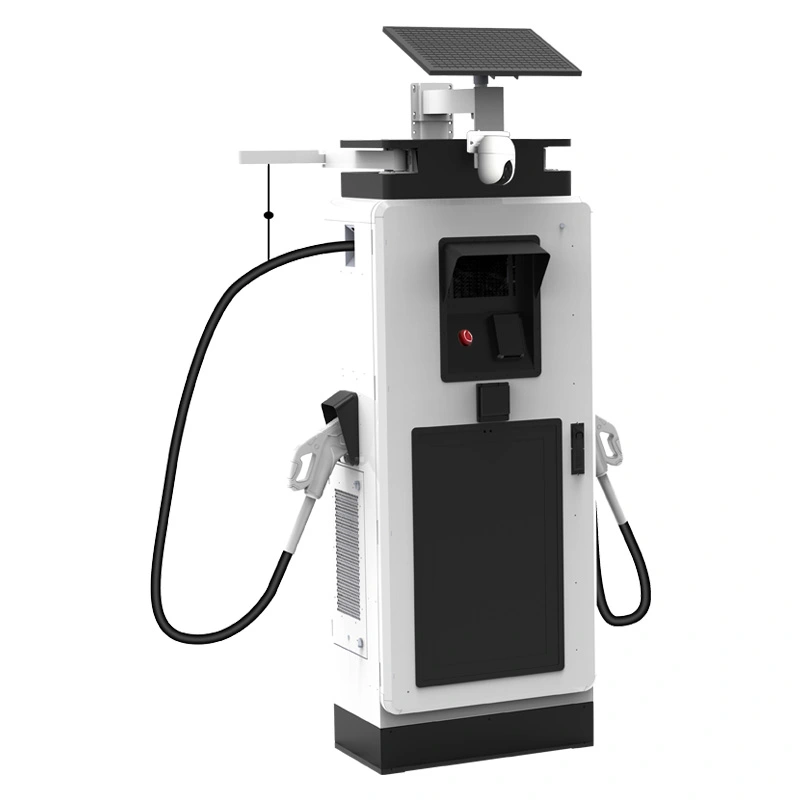

Сағат 21:00-де зарядтау хабының жанынан өтіңіз. және сіздің назарыңызды аударатын станция - қараңғы шкафы бар емес, жарық экраны бар станция. Бұл AF-DC-160-Y-B-M-4-H, фассияға салынған 32 дюймдік 1920×1080 дисплейі бар 160 кВт коммерциялық тұрақты ток зарядтағышының логикасы. Панель алдымен бренд активі ретінде жұмыс істейді — түстеріңіз, логотипіңіз, көшеде көрінетін қызметтік хабарламаларыңыз — сонымен қатар оның астындағы маңызды жылдам зарядтағыш: 160 кВт шығыс, CCS1, IP54 және 95% ең жоғары тиімділік.

Тізбек операторы үшін экран әрбір зарядтағышты энергияны сататын билбордқа айналдырады. Бір сайттың иесі үшін бұл станцияны түнде, бәсекелестердің көпшілігі қараңғыда жоғалып кеткенде табуға мүмкіндік береді.

Қалай болғанда да, дисплей құрылғының зарядталу жолын өзгертпейді: бірдей 160 кВт тұрақты ток шығысы, бірдей қосқыш әрекеті және біздің қарапайым шкаф үлгісімен бірдей OCPP есеп беруі.

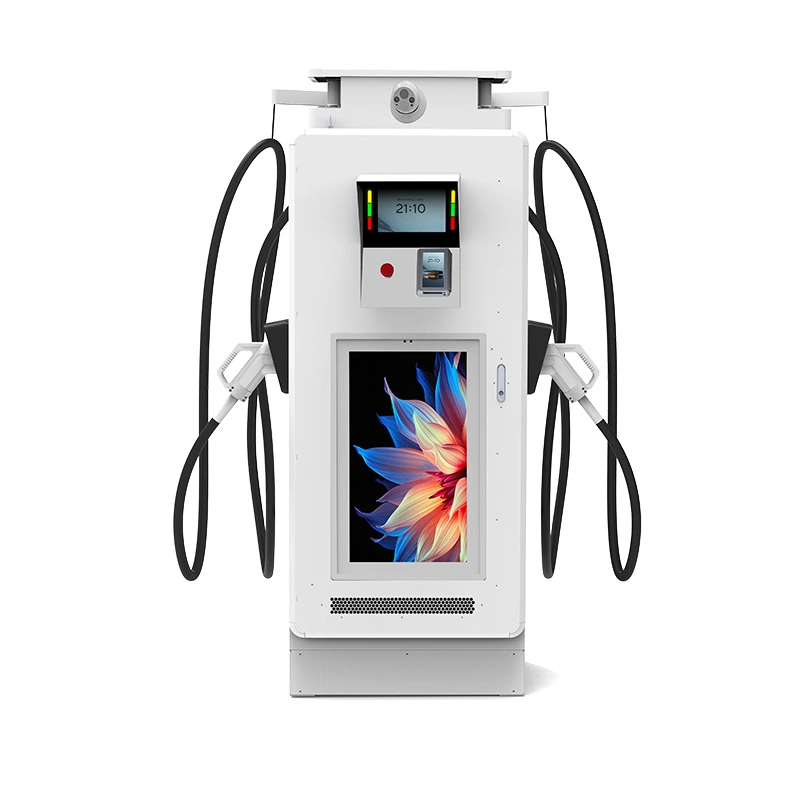

Жарқын, басқарылатын дисплей зарядтаушы бренд үшін не істейді

Түнгі көріну: жарықтандырылған 32 дюймдік панельді қараңғы аулада 50 метр қашықтықтан оқуға болады, бұл жүргізушінің ішке тарту туралы шешімін қысқартады.

Сайттардағы бір көрнекі сәйкестік: желіңіздегі әрбір құрылғыда бірдей үлгі, бірдей түстер, бірдей логотип орны.

Жолды анықтау ретінде экран: статикалық белгіге бұрау орнына тікелей тоқтау күйін, қосқыш түрін және кезек туралы кеңестерді көрсетіңіз.

Ақаулық байланыс: мылтық жұмыс істемей тұрғанда, панель жүргізушіге көліктен шықпай тұрып хабарлайды.

Жарқылға қарсы және автоматты жарықтылық: дисплей күндізгі күннің астында анық көрінеді және түнде күңгірттенеді, сондықтан ол жақындап келе жатқан көлік қозғалысын ешқашан соқыр етпейді.

Суыққа төзімді панель: экран -25°C температурада жұмыс істейді, мұнда тұтынушы деңгейіндегі мониторлар қатып, қараңғыланады.

Техникалық сипаттамалар

AF-DC-160-Y-B-M-4-H зауыттық сипаттамасы дәл жөнелтілгендей.

160 кВт және үлкен экран бір-бірін нығайта түсетін орындар

Магистраль дәлізінің станциялары: жарықтандырылған панель қараңғы түскенде трафикті тас жолдан шығаратын маяк рөлін атқарады.

Жанармай құю станциясының түрлендірулері: жанармай бренді алдыңғы алаңға жылдам зарядтауды қоса отырып, өзінің көрнекі сәйкестігін сақтайды.

Сауда орталықтары мен қалалық орталықтар: экран 20–30 минут ішінде тұрақта тұрған жүргізушілерге сауда орталығының өз оқиғаларын жарнамалайды.

Қонақ үй мен әуежайдың тұрағы: қонақтарды мүліктің брендімен, тіркеу нұсқауларымен және тарифтермен қарсы алыңыз.

Дилерлік желілер: бір дисплей үлгісі топ жұмыс істейтін әрбір қалада бренд науқанын көрсетеді.

Автоматты жарықтықтан ақаулық баннерлерге дейін: дисплей қалай әрекет етеді

Фассиядағы жарық сенсоры қоршаған ортаның жарықтығын оқиды және артқы жарықты үздіксіз жоғары немесе төмен басқарады. Тікелей күн сәулесінде панель толық шығуға дейін көтеріледі; ымырттан кейін ол кезең-кезеңімен төмен түседі, сондықтан ол маяк сияқты жарқырамай, анық көрінеді.

Экран контроллері зарядтағыш контроллерінен тәуелсіз жүйені басқарады. Ол бұлттан мазмұнды – кескіндерді, клиптерді немесе үлгі арналарын – алады, ал зарядтағыш оған ішкі автобус арқылы күй оқиғаларын жариялайды. Егер панель қайта жүктелсе, зарядтау еш өзгеріссіз жалғасады.

Бренд үлгілері орталықтан басқарылады: науқанды бір рет өзгертіңіз және флоттағы әрбір бірлік келесі синхрондау терезесінде жаңа нұсқаны шығарады. 40 бірлік желіге шығу бір ай емес, бір күнді алады. Офлайн құрылғылар соңғы жақсы үлгіні қосылым қайтып келгенше сақтайды.

Тәулік бойы жұмыс істейтін дисплейдің сертификаттауы мен сенімділігін тексереді

CE және TUV түрін мақұлдау тек қуат электроникасын емес, дисплейдің ішкі жүйесін қамтиды.

UL және CB электрлік сынақ есептері экспорттық құжаттама файлы үшін қолжетімді.

Модель шығарылғанға дейін панельдің дизайны 1000 сағаттық қосу-өшіру және термиялық циклдік сынақтан өтеді, бұл алдыңғы аула оған лақтыратын ең нашар нақты жұмыс циклін қамтиды.

Корпус пен дисплей жақтауының тығыздағыштарында 96 сағаттық тұзды спрей сынағы.

Артқы жарықтың қызмет ету мерзімі үздіксіз күнделікті жұмыс үшін бағаланады және қосалқы панель жинағы флот тапсырыстарымен ұсынылады.

Қуат сатысы әлі де сериялық байланыстырылған журналдармен 48 сағаттық толық жүктелу күйін алады.

Бренд панелінің артындағы 160 кВт шкафты салу

1-қадам. Шкафтар CNC лазерлік желілерінде кесілген және FANUC роботының қолдарында дәнекерленген болат катушкалар ретінде басталады.

2-қадам. Панельдер TRUMPF прес тежегіштерінде қалыптасады және үй ішінде ұнтақпен қапталған.

3-қадам. Дисплейдің қосалқы жинағы — панель, артқы жарық драйвері және жарық сенсоры — арнайы орындықта құрастырылған және калибрленген.

4-қадам. Айнымалы токты тарату және кернеуден қорғау айнымалы ток желісінде сыммен жалғанған.

Қадам 5. Тұрақты ток желісіне 160 кВт жоғары тығыздықты түзеткіш модульдер орнатылған.

6-қадам. Жүктеме сынағы шкафты бір бірлікке жазылған термиялық көрсеткіштермен толық 160 кВт қуатта жұмыс істейді.

7-қадам. 48 сағаттық күйіп кету циклдары сеанстарды және экран науқандарын бірге зарядтайды.

8-қадам. Қорытынды визуалды тексеру, сериялық байлау және қорапқа салу; 2024 жылға дейін жеткізілетін бір миллион жиынтық бірлік.

160 кВт дисплей үлгісін қашан сатып алу керек және қашан сатып алмау керек

Станцияңыз бренд мәлімдемесі болған кезде оны таңдаңыз: дәліз хабы, түрлендірілген отын алаңы немесе қала орталығындағы флагман. Сіз 160 кВт нақты өткізу қабілетіне және сайтты қараңғы түскенде, бәсекелес станциялардың көпшілігі сұр жәшіктерге ұқсайтын кезде көрінетін экранға ие боласыз.

Оның орнына қарапайым нұсқаны таңдаңыз, егер сіздің мақсатыңыз бір мылтықтың ең төменгі құны болса және сайттың көрінісін ешкім басқармаса. Мазмұнға және оның артында бренд стандарттарына иелік ететін біреу болғанда ғана экран өз бағасын алады.

Тапсырыс бермес бұрын қызметті тексеріңіз: 160 кВт үшін оны шынымен қамтамасыз ете алатын фидер қажет. Кіріс AC480V±10%, сондықтан алдымен трансформатор мен ажыратқыштың рейтингін растаңыз — біз әрбір баға ұсынысымен сайт деректерінің бақылау тізімін жібереміз. Егер сайт қуат бере алмаса, экран жарықтығының ешбір мөлшері станцияны өміршең ете алмайды.

Неліктен тізбектер AMPPAL дисплей қондырғыларында стандартталады

Бір үлгі қозғалтқышы: бренд түстері, қаріптер және логотип ережелері сіз жұмыс істейтін әрбір елде сіз орналастыратын әрбір құрылғыда дәйекті түрде қолданылады.

Жеткізу сызбасы мақұлданғаннан кейін 15–20 жұмыс күні, бір контейнерден алынған MOQ және төлем шарттарымен біз сізді баға белгілеу сатысында таныстырамыз.

Пайдаланушы фассиясы, жүктеу экраны және қосқыш опциялары бар OEM/ODM; CCS1 стандартты, басқалары сұрау бойынша.

CE, TUV, UL және CB сертификаты, есеп көшірмелері баға ұсынысына енгізілген.

Өзінің 200+ станциясын басқаратын топтың қолдауы, сондықтан өріс мәселелері теориялық емес, таныс.

Дисплей шкафын шетелге жеткізу және орнату

1800 × 750 × 690 мм шкаф болат қаңқалы ағаш жәшікте тік күйде жеткізіледі. Дисплей көбік қақпағын және фанера қақпағын алады; қосқыш пен кабельді бір жәшіктің ішіндегі бөлек толтырылған қорапқа салыңыз. Қораптың өлшемдері бар, сондықтан құрылғы ешқашан арқасымен жатпайды, бұл панельді және ішкі қуат шинасын қорғайды.

Әрбір жәшікте шанышқы қалталары және төрт көтеру нүктесі бар және контейнердің тиелуі тапсырысыңызға дәл сәйкес келетіндей етіп қорап жоспары баға ұсынысымен бірге жіберіледі.

Шарттар - тағайындалған жерге FOB Ningbo немесе CIF. Шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығу тегі туралы сертификат, сынақ хаттамалары тиелгеннен кейін 3 жұмыс күні ішінде беріледі.

Сатудан кейінгі: дисплей бірліктеріне арналған 2 жылдық мұқабаға не кіреді

Дисплей, артқы жарық драйвері және жарық сенсоры стандартты 2 жылдық кепілдікпен қамтылған.

Қосалқы панель жинақтары қоймада сақталады және кепілдік ақаулары 5 жұмыс күні ішінде жеткізіледі.

Қашықтан диагностика бір интерфейстен зарядтағыш журналын және экран контроллері журналын оқиды.

Микробағдарлама және дисплей үлгілері сайтқа бармай-ақ жаңарады.

Біз панельді, оның пломбасын және жарықтандыру режимін тоқсан сайынғы тексеру тізімін береміз.

Қолдану туралы ескертпелер: Ыстық және суық климатта экранды өткір ұстау

Қате: панель көлеңкесіз түстен кейінгі күнге қарайтындай етіп орнату. Оң жақта: мүмкіндігінше фасцияны тікелей жарқыраудан алыс бағыттаңыз; автоматты жарықтылық қалғанын реттейді.

Дұрыс емес: панельде қатты еріткіштерді пайдалану. Оң жақта: жұмсақ, дымқыл шүберекпен сүртіңіз, өйткені агрессивті тазалағыштар жылтырға қарсы жабынды зақымдайды.

Қате: шкафтың бүйірлік саңылауларын сэндвич тақта белгісімен жабу. Оң жақта: ауа ағыны жолының айналасында толық метрлік бос орын қалдырыңыз.

Қате: тұрғын аймақта түні бойы панельді толық жарықтықта қалдыру. Оң жақта: мазмұн порталында түнгі күңгірт кестені орнатыңыз.

Қате: журналдардағы артқы жарық туралы ескертуді елемеу. Оң жақта: қосалқы панель жинағына тапсырыс беріңіз және экран қараңғы болғанша ауыстыруды жоспарлаңыз.

Дисплей блогындағы бренд менеджерлері мен станция операторлары

Сауд Арабиясының Эр-Рияд қаласындағы жанармай сатушысы 2024 жылдың соңында екі ауланы ауыстырды және экранды өзінің адалдық науқаны арқылы жүргізеді. Сайт менеджерінің айтуынша, кешкі трафик айтарлықтай өсті, бірақ жаздың күнінде панель жанасуға дейін қызып кетеді және олар көлеңке опциясын сұрады.

Мюнхендегі (Германия) сауда орталығының операторы экранда жалға алушы анықтамалығы бар бір 160 кВт құрылғыны пайдаланады. Тоғыз айдан кейін дисплей станцияның ең сенімді құрамдас бөлігі болды; Олардың шағымы - шаблон редакторында олар қалаған бірнеше орналасу опцияларының жоқтығы. Енді олар каталогты айналмалы кескіндер жинағы ретінде іске қосады.

Сантьягодағы (Чили) автокөлік дилерлері тобы флагмандық салонының сыртындағы панельде бренд фильмін ойнайды. Экран жағалаудағы ылғалдылықты қиындықсыз өңдейді, дегенмен АТ жетекші синхрондау аралығы әр сайт үшін конфигурациялануын қалайды.

Жиі қойылатын сұрақтар: Коммерциялық зарядтағыштардағы сандық белгілер

С: 32 дюймдік дисплей сыртта пайдалану үшін жеткілікті жарық па?

A: Иә. Автоматты жарықтық тікелей күн сәулесіне бейімделеді және түнде күңгірттенеді және түсініктілігі біздің сыртқы сынақ алаңында түскі күн сәулесінде тексеріледі.

С: Экран -25°C температурада жұмыс істей ме?

A: Иә. Панель құрылғының толық -25°C пен +50°C жұмыс ауқымына есептелген.

С: Біз көптеген станцияларда бір науқанды жүргізе аламыз ба?

A: Иә. Мазмұн орталықтан басқарылады және сіз орнатқан кесте бойынша әрбір бірлікпен синхрондалады.

С: Дисплей 160 кВт шығысқа әсер ете ме?

A: Жоқ. Экранның өзінің қуат беруі бар және көлік шығысын ешқашан бөліспейді.

С: Экран істен шыққан жағдайда не болады?

A: Зарядтағыш жұмыс істей береді. Құрылғы желіде болған кезде панель қосалқы жинақпен ауыстырылады.

С: Экран тікелей зарядтау күйін көрсете ала ма?

A: Иә. Зарядтағыш күй оқиғаларын дисплейге ішкі автобус арқылы жариялайды, сондықтан драйверлер консервіленген анимацияны емес, нақты ақпаратты көреді.

С: Панель кепілдікпен қамтылған ба?

A: Иә, артқы жарық драйвері мен жарық сенсорын қоса алғанда, 2 жыл стандартты.

С: Сіз таңдамалы фасция түстерін ұсынасыз ба?

Ж: Иә, OEM бағдарламасы бойынша сіздің логотипіңіз шкафқа және жүктеу экранына қолданылады.
