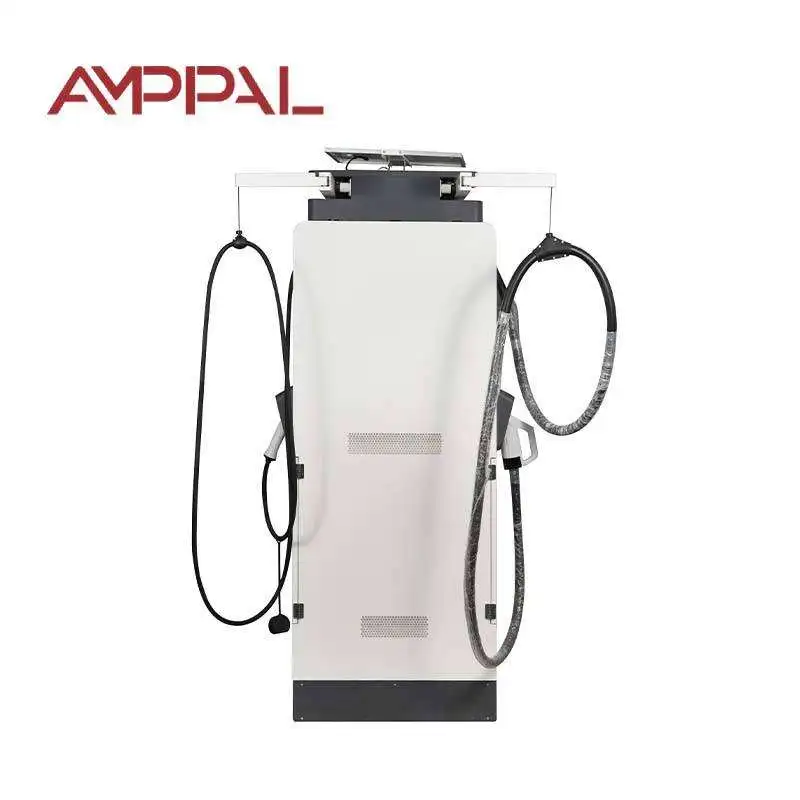

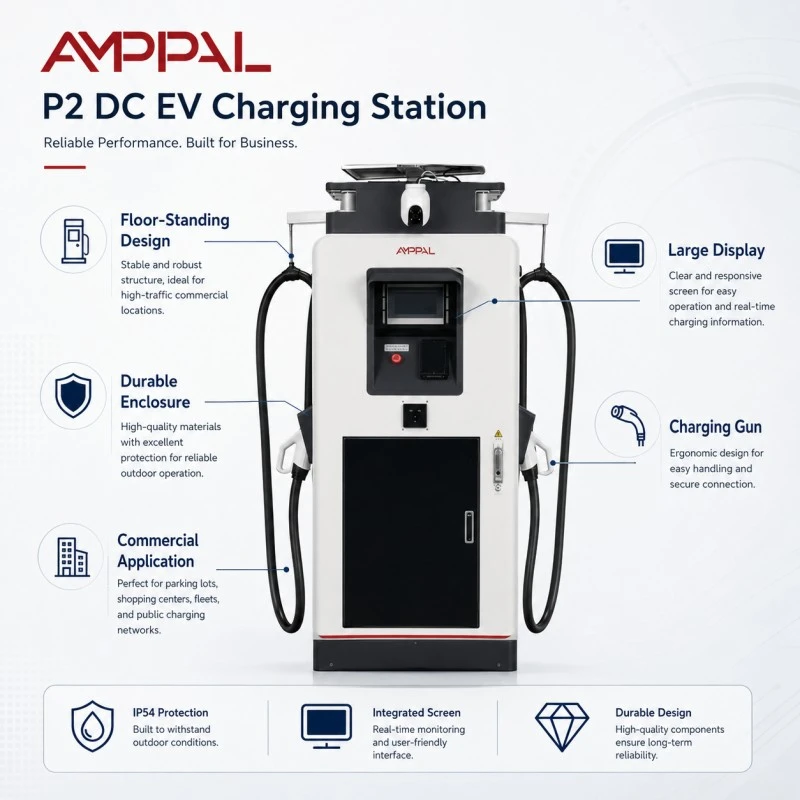

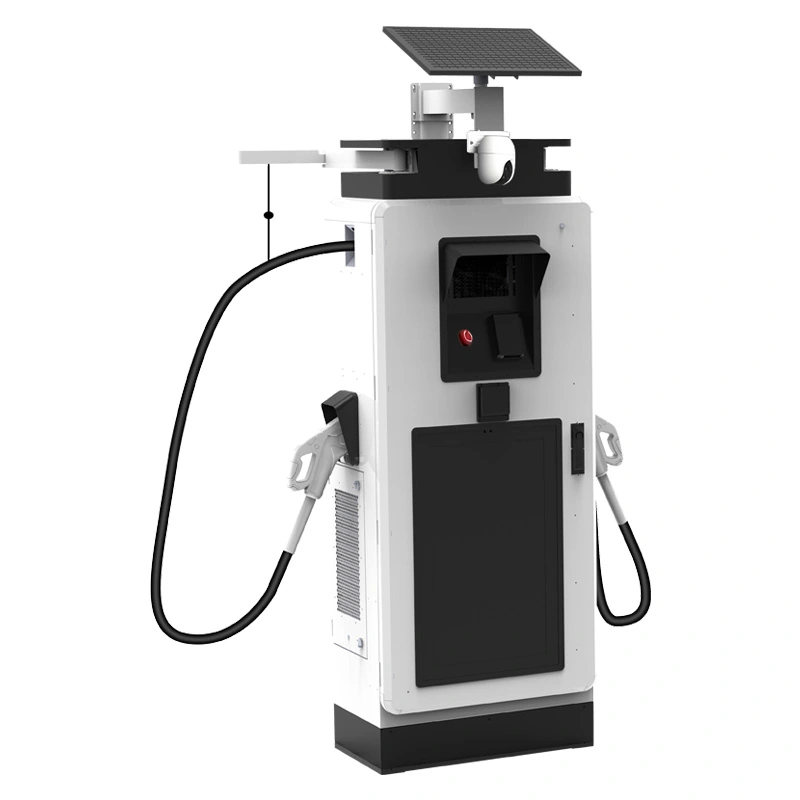

Қоғамдық станцияларға арналған сандық дисплейі бар 120 кВт коммерциялық тұрақты ток электр зарядтағыш

480 В панелі үшін жасалған: Солтүстік Американың коммерциялық сайттары үшін 120 кВт зарядтағыш

Солтүстік Американың коммерциялық ғимараттары үш фазалы 480 В үшін сыммен жабдықталған және бұл фактіні елемейтін зарядтағыш трансформатордың құнын тудырады. AF-DC-120-Y-B-M-4-H AC480V±10% 45-65Гц жиілікте тікелей қабылдайды, сондықтан АҚШ пен Канаданың бөлшек сауда, өнеркәсіптік және аралас мақсаттағы тораптарының көпшілігі төмендеткіш трансформаторды қоспай-ақ оны қолданыстағы панельден бере алады.

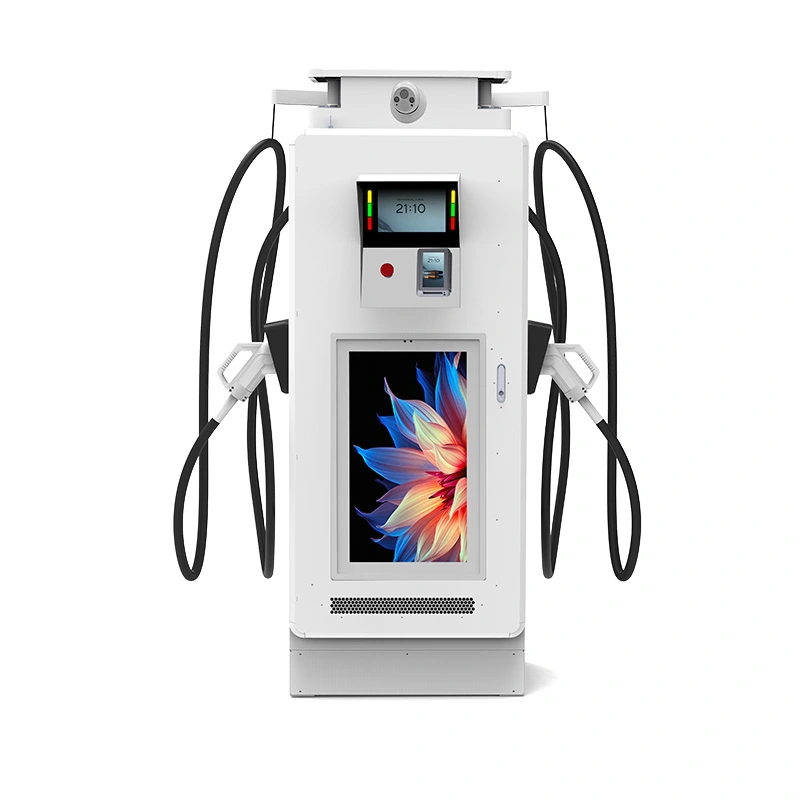

Ол сондай-ақ шуды 60 дБ деңгейінде - әдеттегі тұрақты ток шкафтарынан шамамен 5 дБ төмен - бұл мүлік желілерінде, пәтерлердің іргелес лоттарында және түні бойы жұмыс істейтін коммерциялық аудандарда маңызды. Фасциядағы 32 дюймдік 1920×1080 дисплей медиа немесе бренд мазмұнын өңдейді, бірақ бұл модельді ерекше ететін электрлік оқиға.

Ең жоғары тиімділік 95% құрайды, корпус IP54 және CCS1 шығысы 0-250А қамтиды. Бұл 120 кВт-тық машина, оған қызмет көрсету кіреберісінде «иә» деп айту оңай, ал дисплей уақыт өте келе орнатудың бір бөлігін төлейді.

Неліктен 480 В кірісі мен 60 дБ төбесі Меншік желісінде маңызды

Төмендеткіш трансформатор жоқ: 480 В қызметі құрылғыны тікелей қоректендіреді, бұл шығындарды, еден кеңістігін және қосымша түрлендіру кезеңіндегі шығындарды үнемдейді.

45-65 Гц кең жиіліктегі кіріс құрылыс фазаларында әлсіреген коммуналдық желілерге және генератордың қуатына шыдайды, бұл тұрақсыз қоректендіру алаңдарында нақты артықшылық болып табылады.

60дБ төбесі — кәдімгі сөйлесу деңгейінде — көршілер мен түнгі ауысымдағы қызметкерлерді жайлы етеді.

Желдеткіштің жылдамдығы 24 сағаттық циклде шуды да, жұмсалған энергияны да азайтатын қосылатын модульден толық жарылыспен жұмыс істеудің орнына жүктеме мен температураны бақылайды.

Термиялық азаю электрониканы 50°C қызу кезінде қорғайды, ал 120 кВт қуаты қалыпты жағдайда сақталады.

32 дюймдік дисплей бұрынғыдай бірдей қашықтағы мазмұн порталы арқылы өзінің медиа жұмысын - жарнамалар, станция ақпараты немесе бренд циклі - орындайды.

Техникалық сипаттамалар

AF-DC-120-Y-B-M-4-H зауыттық сипаттамасы дәл жөнелтілгендей.

Қатты көріну мен тыныш түндерді қажет ететін сайттар

Аралас мақсаттағы әзірлемелер: жоғарыда пәтерлері бар көше деңгейіндегі бөлшек сауда — зарядтағыш шу шағымдарын тудырмай түні бойы жұмыс істейді.

АҚШ пен Канаданың бөлшек сауда желілері: 480 В панельдері қазірдің өзінде сайтта, сондықтан құрылғы бар қызметке түседі.

Кеңсе және қонақүй тұрақтары: 120 кВт-тағы 20-40 минуттық сессиялар жұмыс күні бойы дүңгіршектерді ауыстырады.

Тұрғын үйлердің жанындағы муниципалды лоттар: күңгірттенген экран және 60дБ төбесі тіпті түнгі сеанстарда да сайтты көршілерге ыңғайлы етеді.

Өнеркәсіптік 480В қызметтері бойынша автопарк қоймалары: бір панель зарядтағыштарды және қолданыстағы цех жабдығын береді.

Конгресс орталықтары және іс-шаралар өткізілетін орындар: дисплей шоулар кезінде демеуші хабарларын жібереді және 120 кВт сеанстар арасында көліктерді айналдырады.

Құрылғы 480 В тұрақты токқа қалай түрлендіреді — дыбыссыз

Кіріс кезеңі AC480V үш фазалы аралық тұрақты шинаға түзетеді, содан кейін жоғары жиілікті түрлендіргіштер қуатты көлік сұрайтын кернеуге дейін төмендетеді. Кең жолақты коммутация модульдері құрылғының осы кіріс кернеуінде 95% ең жоғары тиімділікті ұстап тұруының себебі болып табылады, бұл естілгеннен қиынырақ - жоғары кіріс кернеулері коммутациялық жиектерді қатайтады.

Шу туралы әңгіме конверсия емес, салқындату туралы. Желдеткіштер температурамен басқарылады және көп жағдайда ішінара жылдамдықпен жұмыс істейді; тек тұрақты ауыр жүктер оларды толық айн / мин дейін итереді. Бұл 60дБ құрылғы мен осы сыныпта кең таралған 65дБ шкафтар арасындағы практикалық айырмашылық.

OCPP 1.6/2.0 сеанс деректерін, қашықтан диагностикалауды және микробағдарлама жаңартуларын тасымалдайды, ал дисплей өзінің мазмұн арнасын іске қосады. Екі жүйе де сервердегі бір станция жазбасына есеп береді.

60 дБ талаптарды және электрлік қауіпсіздік белгілерін қолдайтын сынақ

Дыбыс қысымы толық жүктеме кезінде шкафтан 1 метр қашықтықта өлшенеді және құрылғының сынақ есебінде жазылады, сондықтан 60 дБ көрсеткіші брошюралық болжам емес, тексеруге болады.

CE және TUV түрін мақұлдау құрылғының толық бөлігін қамтиды; UL және CB электр есептері экспорттық файлдар үшін қолжетімді.

Корпус пен дисплей жақтауының тығыздағыштарында 96 сағаттық тұзды спрей сынағы.

Толық 45-65 Гц диапазонында AC480V кіріс сатысында оқшаулау және кернеудің кернеуі сынақтары.

48 сағаттық толық жүктеме күйіп кету шуды, температураны және сериялық нөмірге қарсы электр көрсеткіштерін тіркейді.

Модульдер -30°C-тан +55°C-қа дейін бағаланады; толық құрылғы -25°C және +50°C аралығында белгіленген.

Катушкадан жәшікке: 480В дайын шкаф жасау

1-қадам. Болат катушкалар FANUC желілерінде лазермен кесілген және роботпен дәнекерленген.

2-қадам. TRUMPF прес тежегіштері панельдерді құрайды; ұнтақ пальто және емдеу кейіннен.

3-қадам. 480 В кіріс сатысы — контакторлар мен кернеуді тоқтатқыштар — айнымалы ток желісінде айналдыру моментін басқаратын сыммен жалғанған.

4-қадам. Түзеткіш модульдер мен дисплейдің қосалқы жинағы тұрақты ток желісінде орнатылған.

5-қадам. Салқындату жинағы, желдеткіштер, арналар және температура сенсорлары орнатылып, тығыздалған.

6-қадам. 120 кВт-та толық жүктемені сынау өнімділікті, қуат коэффициентін және бірліктегі шуды жазады.

7-қадам. 48 сағаттық қосу зарядтау сеанстары мен экранды ойнатуды бірге жасайды.

8-қадам. Қорытынды тексеру және қорапқа салу; Зауыт 2024 жылға дейін миллионнан астам дананы жөнелтті.

120 кВт дисплей құрылғысын қызмет көрсету кіреберісіне сәйкестендіру

Бұл құрылғыны сіздің сайт 480 В коммерциялық қызметі бар Солтүстік Америкада немесе 480 В үш фазалы жұмыс істейтін кез келген нарықта болғанда көрсетіңіз. 120 кВт практикалық орта класс болып табылады: 160 кВт-тан жоғары шкафтардың фидер талаптарынсыз 25–45 минут ішінде көптеген жолаушылар EV үшін толық зарядтау. Ол сонымен қатар электр қондырғысын қиындатпай экран арқылы екінші табыс ағынын береді.

Оны тек 208 В немесе 230/400 В қызметі бар сайт үшін сатып алмаңыз. Бұл кіріс нұсқасы 480 В-та бекітілген және трансформаторды қосу барлық нүктені жеңеді - егер бұл сіздің торыңыз болса, бізден 380 В нұсқасын сұраңыз.

Ал егер сайттың тікелей ауланың үстінде жатын бөлмелері болса, нақты бюджет: тіпті 60дБ түнде үйде естіледі. Көршілер бірінші шағым түсірмес бұрын, дыбыс тосқауылын немесе түнгі қуат қалпақшасының кестесін жоспарлаңыз.

AMPPAL жергілікті дистрибьюторлар ұсынбайтын нәрселерді ұсынады

Баға ұсыныстары пакетінде CE, TUV, UL және CB сертификаттары бар Yueqing компаниясының зауыттық бағасы.

сызбаны бекіткеннен кейін 15–20 жұмыс күні жеткізу; Бір контейнерден алынған MOQ.

OEM/ODM: шкафтағы және дисплейдің жүктеу экранындағы брендіңіз.

Біз 200-ден астам станцияны өзіміз басқарамыз, сондықтан далалық инженерлік кері байланыс дизайнға қайта оралады.

Қосалқы панельдер мен модульдермен 2 жылдық кепілдік 5 жұмыс күні ішінде жеткізіледі.

АҚШ жұмыс орны үшін 120 кВт қондырғыны орау және жеткізу

Шкаф 1800 × 750 × 690 мм корпусқа арналған болат қаңқалы жәшікте тік күйде жеткізіледі. Дисплей көбік пен фанерамен жабылған және CCS1 жинағы толтырылған ішкі қорапта жүреді.

Жәшіктерде шанышқы қалталары және төрт көтеру орны бар; Сіздің экспедитор жүк көлігін порттан сайтқа жоспарлауы үшін қорап жоспары баға ұсынысымен бірге шығады. Құрылғы барлық уақытта тік қозғалады, бұл ішкі шина жолақтары мен дисплей тығыздағышын сақтамайды.

Шарттар АҚШ немесе Канада портына FOB Ningbo немесе CIF болып табылады. Шот-фактура, буып-түю парағы, жүкқұжат, тауардың шығу тегі туралы сертификат, сынақ хаттамалары тиелгеннен кейін 3 жұмыс күні ішінде беріледі.

Кепілдік, қосалқы бөлшектер және құрылғы жерге түскеннен кейінгі қолдау

Модульдерді, контроллерді, дисплейді және салқындатуды қамтитын 2 жылдық стандартты кепілдік.

Қордағы қосалқы қуат модульдері мен панельдері; 5 жұмыс күні ішінде кросс-кеме алмасу.

Ақаулар, микробағдарлама және желдеткіш әрекеті үшін қашықтағы OCPP диагностикасы.

Бірінші рет орнатушылар үшін бейне қоңырау арқылы іске қосу қолдауы.

Сүзгілерді, желдеткіштерді және айналу моментін тексеруді қамтитын тоқсан сайынғы техникалық қызмет көрсетуді тексеру парағы.

480 В тораптары мен аралас пайдаланылатын аудандарға арналған орнату ескертпесі

Қате: құрылғыны 208 В панелінен беру және толық қуат күту. Оң жақта: қызметке кіре берісте AC480V±10% үш фазалы қамтамасыз етіңіз.

Қате: құрылғыны тек 50 Гц деп болжау. Оң жақта: ол 45-65 Гц қабылдайды, бірақ қуаттандыру алдында тақтайшадағы жергілікті жиілікті растаңыз.

Дұрыс емес: желдеткіштерді бұрышқа қаратып, шкафты қабырғаға қою. Оң жақ: желдеткішті басқару жобаланғандай жұмыс істеуі үшін орнату нұсқаулығында көрсетілген бос орынды сақтаңыз.

Қате: ыстық күннен кейін желдеткіштерді жоғары жылдамдыққа мәжбүрлеу. Оң жақта: контроллерге оларды төмен түсіруге мүмкіндік беріңіз; мәжбүрлі жылдамдық тек қуатты ысырап етеді және шуды қосады.

Қате: ортақ қызметтегі фаза балансын елемеу. Оң жақта: іске қосу алдында электрикке үш фаза бойынша жүктемені тексеру керек.

Децибелдерге мән беретін операторлардың кері байланысы

Хьюстондағы (Техас, АҚШ) мердігер 2025 жылдың басында сауда алаңына екі блок орнатты. Менеджердің басты алаңдауы көрші үйдегі шу болды; үш айдан кейін тіркелген жалғыз шағым экранның жарықтығы 23:00 болды, түнгі кесте сол аптада бекітті. Содан бері зарядтау жағына қызмет көрсету қоңырауы қажет емес.

Канаданың Торонто қаласындағы сауда орталығының иесі қондырғыларды сауда орталығының 480 В панелінен беріп, трансформатор құнын толығымен үнемдеді. Электрші іске қосу кезінде фазалық жүктемені растады; Олардың жалғыз реніші - дисплей үлгісін үйренуге біраз уақыт қажет болды, ал зарядтау жағы сегіз ай бойы таза жұмыс істеді.

Сиэтлдегі (АҚШ) әзірлеуші ​​​​бөлшекті жалға алушыға жарнама экраны керек болған аралас мақсаттағы гаражға орналастырды. Жалға алушы шу зерттеуінде 60дБ төбесі туралы хабарлайды және енді тағы екі мүлікке блоктарды жоспарлайды; Кішкентай шағым - CCS1 кабелі қысқы суықта күтілгеннен қаттырақ сезінеді, бұл зарядтағыштың ақауы емес, кабель қаптамасының мәселесі.

Жиі қойылатын сұрақтар: 480 В кірісі, шу шектеулері және 120 кВт шығысы

С: Бұл құрылғы 380 В еуропалық қуатпен жұмыс істей ала ма?

A: Жоқ, бұл нұсқа AC480V±10% деңгейінде бекітілген. Торыңыз 230/400 В болса, 380 В нұсқасын сұраңыз.

С: 60дБ шынымен қаншалықты қатты?

Ж: Толық жүктеме кезінде шкафтан 1 метр қашықтықта өлшенген қалыпты әңгіме деңгейі туралы.

С: Түнде шу күшейе ме?

Ж: Тек жүктеме мен жылу қажет болса; желдеткіш жылдамдығы сағатқа емес, температураға сәйкес келеді.

С: 480 В кернеуінде 120 кВт құрылғыға қандай өлшемді фидер қажет?

A: Маржа алдында толық жүктеме кезінде фазаға шамамен 150А; сіздің инженер сөндіргішті кіріс және болашақ толықтырулар үшін бос орынмен өлшеуі керек.

С: 32 дюймдік экран шуды күшейте ме?

A: Жоқ, панель кез келген сағатта пассивті түрде салқындатылады және толығымен дыбыссыз болады.

Сұрақ: Трансформатор қажет пе?

A: Егер сіздің сайтыңызда 480 В үш фазалы болса, жоқ; құрылғы осындай қызметке тікелей қосылуға арналған.

С: Кепілдік нені қамтиды?

A: қуат кезеңін, дисплейді және салқындату жүйесін қамтитын 2 жылдық стандарт.

С: Біз оны Канадада орната аламыз ба?

Ж: Иә, 480 В стандартты болып табылады және сертификаттау құжаттары құрылғымен бірге жеткізіледі.
