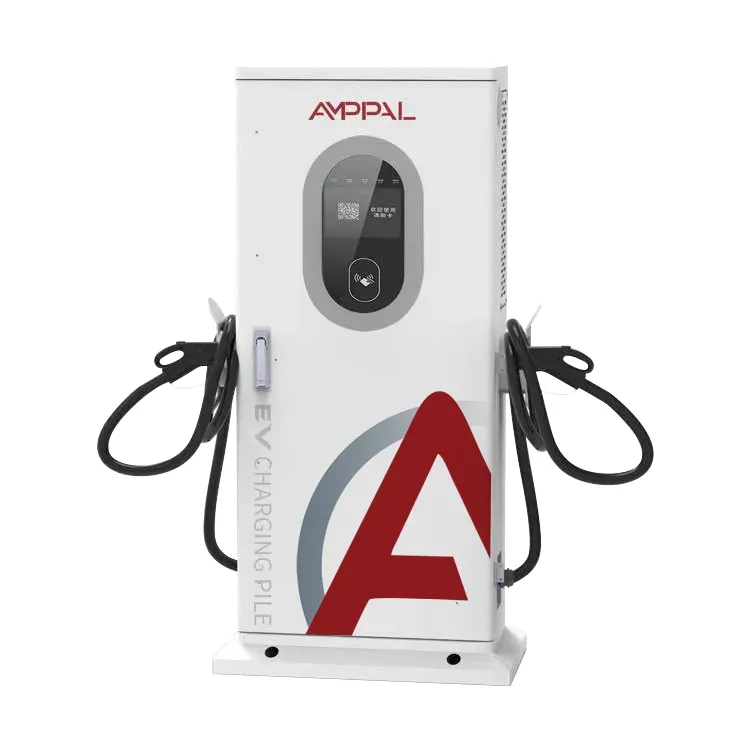

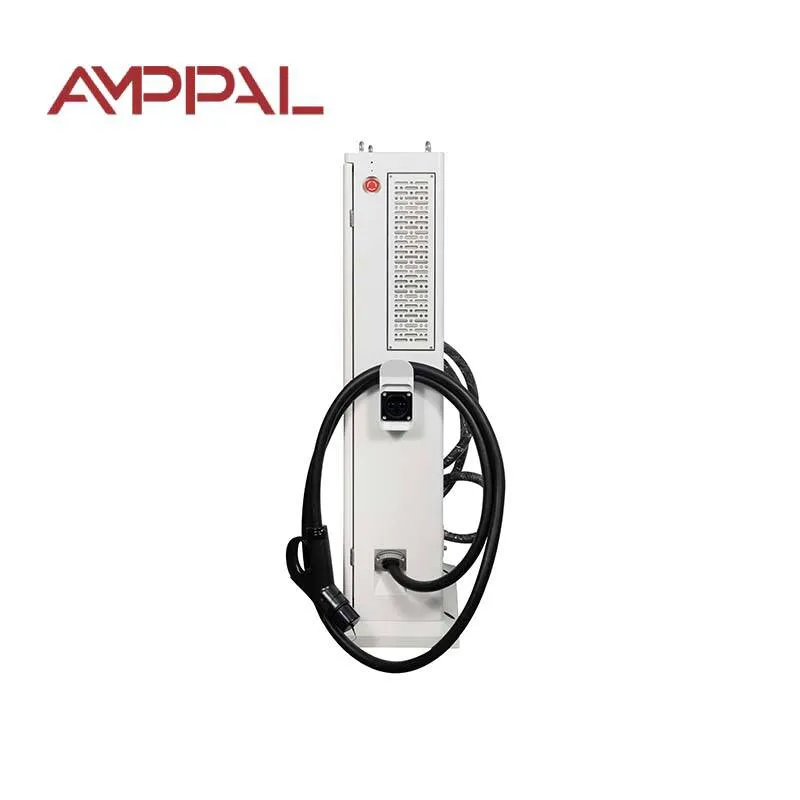

Флот пен желілік қолданбаларға арналған екі бағытты V2G тұрақты ток жылдам электр зарядтағыш

60 кВт V2G зарядтағыш дегеніміз не және «бес сым» дегеніміз не

Тор қосылымы 60 кВт V2G зарядтағыштың қаншалықты жақсы жұмыс істейтінін анықтайды, сондықтан AF-DC-60 спецификациясы оны оқиды. Бұл екі жақты V2G тұрақты электр флот және желілік қолданбаларға арналған жылдам электр зарядтағышы 60 кВт екі жақты тұрақты ток зарядтағыш: ол көлікті зарядтау үшін үш фазалы айнымалы токты түзетеді және ғимарат, депо немесе экспорт үшін көліктен тұрақты токты айнымалы ток желісіне кері айналдырады. Шкафтың өлшемдері 1517 x 640 x 300 мм.

Оны тендерде бөлетін нәрсе - бұл кіріс спецификациясы. L1/L2/L3/N/PE үш фазаны, бейтарапты және жеке қорғаныш жерге қосуды білдіреді - бес өткізгіш, толық өнеркәсіптік стандарт. Осылайша сымды тораптар теңдестірілген фазалық жүктемені, анықталған бейтарап сілтемені және таза ақау жолын алады. Орнатушылар алдымен осы жолды оқиды.

60 кВт конструкциясының бес күшті жақтары

Электр инженерлері мен желі операторлары үшін маңызды жобалық нүктелер:

Үш фазалы бес сымды кіріс, сондықтан фазалық токтар дрейфтің орнына теңгеріледі: L1/L2/L3 бойынша 60 кВт 400 В кезінде фазаға шамамен 87А құрайды.

Адал қуат коэффициентінің қисығы: 20-50% жүктемеден 0,97 немесе жақсырақ, 50-100% дейін 0,99 немесе жақсырақ - бір ең жақсы жағдай саны ретінде емес, жүктеме ауқымында көрсетілген.

Гармоникалық басқаруы бар инвертор режимі, сондықтан көлікті зарядсыздандыру басқа жабдықты тамақтандыратын автобусқа бұрмалануды тудырмайды.

Ethernet және CAN жергілікті интерфейстер ретінде, сонымен қатар ұялы байланыс - құрылғы торап контроллерімен, AMPPAL бұлтымен немесе протокол түрлендіргіштері жоқ OCPP серверімен сөйлеседі.

Он үш қорғаныс функциясы, IP54 корпусы және ең жоғары шығыс кезінде де 65 дБ немесе одан төмен шу.

Техникалық сипаттамалар

60 кВт қондырғыны кім орнатуы керек

60 кВт - таксилерге, фургондарға және шағын жүк көліктеріне қызмет көрсететін жалғыз тұрақты ток шығанағы үшін қолайлы орын. Қайталанатын орналастырулар:

Көлік құралдары бір сағат ішінде 40-80% зарядталатын такси және көлік алаңдары.

Тығыз қоректенудегі коммерциялық ғимараттар: қондырғы төмендетілген токпен зарядталады немесе сайт шыңын жабу үшін разрядтар.

Күндіз фургондарды зарядтап, кешке ғимаратқа экспорттайтын шеберханалар мен дилерлер.

Зарядтау құрылғысы үзілістер кезінде резервтік көз ретінде қосылатын микротор және арал сайттары.

Аралас қосқыш түрлерімен жұмыс істейтін муниципалды қоймалар - CCS1, CCS2, GB/T, CHAdeMO, NACS барлығы қол жетімді.

Екі жақты қуат жолының ішінде: түзетіңіз, төңкеріңіз және таза болыңыз

Қуат жолы бір екі бағытты түрлендіргіш болып табылады. Зарядтау: айнымалы ток кірісі, түзетілген, тұрақты ток шығысы 60 кВт дейін. Зарядтау: көліктен тұрақты ток, айнымалы токқа төңкерілген, жергілікті автобус жиілігі мен фазасына синхрондалған. Механикалық қосқыш емес, басқару тақтасы арбитраждайтын миллисекундтағы бағыт өзгереді.

Дизайн тәртіпті көрсететін қуат факторы. Жеңіл жүктеме кезінде - номиналды шығыстың 20-50% - түрлендіргіш PF 0,97 немесе одан жоғары деңгейде ұстайды; 50%-дан жоғары болса, ол 0,99 немесе одан жоғары болады. Неліктен оны сегменттерге бөлу керек? Өйткені әрбір түрлендіргіштің қуат коэффициенті төмен жүктеме кезінде төмендейді және бір тақырып нөмірі мұны жасырады. Коммуналдық қызметтерді қосу келісімдері шыңды емес, қисық сызықты көбірек сұрайды.

Инвертор режимінде гармоника маңызды. Автокөлік зарядсыздандырылған кезде, конвертер сіздің трансформаторыңыз бен көршілеріңіз шыдайтын шектерде бұрмалануды ұстап тұру үшін ағымдағы толқын пішінін қалыптастырады. Ethernet және CAN басқару трафигі – зарядтау құрылғысы, құрылыс контроллері және төлем платформасының алмасу күйін ұялы байланыссыз тасымалдайды.

Сәйкестік және тестілеу: 60 кВт қондырғысымен жеткізілетін нәрсе

Әрбір AF-DC-60 сәйкестік файлы:

Гармоникалық және жыпылықтауды сынауды қоса алғанда, қауіпсіздік пен EMC-ті қамтитын CE және TUV есептері.

Тұрақты токтың зарядтау тәртібі, кабель және қосқышты басқару үшін IEC 61851 сәйкестігі.

Көлік құралымен екі жақты байланыс үшін ISO 15118 сәйкестігі.

Әрбір құрылғыдағы зауыттық сынақтар: оқшаулау, жердің үздіксіздігі, ағып кету және толық 60 кВт екі бағытты жұмыс.

20%, 50% және 100% жүктеме кезінде қуат факторы мен тиімділік өлшемдері қондырғының сынақ парағында жазылған.

Кең температуралық модульдер -30С пен +55С аралығындағы, IP54 корпусында мөрленген.

60 кВт шкафтың артындағы өндірістік желі

AMPPAL компаниясының Юэцин зауытындағы 60 кВт желісі FANUC және TRUMPF жабдықтарын DC отбасының қалған бөлігімен бөліседі. Құрылымы:

Қоршау панельдері тесіледі және бүктеледі, содан кейін ұнтақ жабыны алдында жақтау сызығында дәнекерленген.

Қуат модульдері алдын ала тексерілген және айналу моменті басқарылатын бекіткіштермен орнатылады.

Тұрақты ток шинасы мен кабельдік сымды 120 кВт қондырғыларды құрастыратын, біркелкі жұмысты сақтайтын команда салады.

Әрбір құрылғы зарядтау бағытында 60 кВт-та алты сағат бойы, содан кейін толық шығу кезінде инверторлық бағытта екі сағат бойы сіңіреді.

Қуат коэффициенті мен бұрмалану 20%, 50% және 100% жүктеме кезінде өлшенеді және құрылғының сериялық жазбасына жазылады.

Ethernet, CAN және ұялы байланыстар, соның ішінде имитациялық желі ауыстырылуы орындалады.

Шкаф мөрленген, таңбаланған және көзбен тексерілген.

Қаптау екі күн ішінде орындалады; стандартты жұмыс 15-20 жұмыс күнін құрайды.

60 кВт үшін өлшемді анықтау және сайтты тексеру

Қол қоймас бұрын жабдықтауды тексеріңіз. AF-DC-60 үш фазалы бес сымды 60 кВт плюс бос орынға арналған - фазаға шамамен 100А, 400 В кезінде маржамен қажет. Трансформатордың қуаттылығы бар ма? Жүктемені басқару қақпақтары зарядталуда, ал разряд ең жоғары деңгейге жетеді. Бірфазалы сайт? Қате өнім.

Қосқышты флотқа сәйкестендіріңіз: Еуропа үшін CCS2, Солтүстік Америка үшін CCS1, Қытай үшін GB/T, ескі жапон көліктері үшін CHAdeMO, АҚШ-тағы NACS. Құрылғы сіз көрсеткен мылтықпен бірге жеткізіледі; кабель жинағын кейін ауыстыру далалық жұмыс болып табылады.

Екі жақты пайдалану жағдайы және V2G тарифі көрінбесе, сіз үшін емес - бір жақты 60 кВт зарядтағыштың құны аз. Сондай-ақ, егер тор коды экспортқа тыйым салса, сізге арналмаған: жүкті босату тек жұмыс істейді, бірақ сіздің утилитаңыз рұқсат бермесе, бір жақты сатып алыңыз және ақшаны сақтаңыз.

AMPPAL 60 кВт тапсырысқа не кіреді

Стандартты бірлік 15-20 жұмыс күнінде Юэциннен кетеді; қосқыш таңдауы, кабель ұзындығы және бояу түсі тапсырыс уақытында конфигурацияланады.

Бағалау үшін бір бірлік MOQ және жедел ауыстыру үшін қоймада сақталған сынақ бірліктері.

Толық сертификаттар пакеті - CE, TUV, IEC 61851, ISO 15118 - торды мақұлдау және кедендік рәсімдеу үшін жөнелту алдында жіберіледі.

OCPP 1.6/2.0 плюс тікелей Ethernet және CAN интеграциясы, сондықтан құрылғы Schneider, Siemens және AMPPAL платформаларына бірдей сәйкес келеді.

2014 жылдан бері AMPPAL миллионнан астам зарядтағыштарды жөнелтті және 200-ден астам станцияны өзі басқарады; UTC+8 жұмыс уақытында жауаптарды қолдау, 3-5 күнде қосалқы бөлшектер.

60 кВт қондырғылар үшін орау және жүк

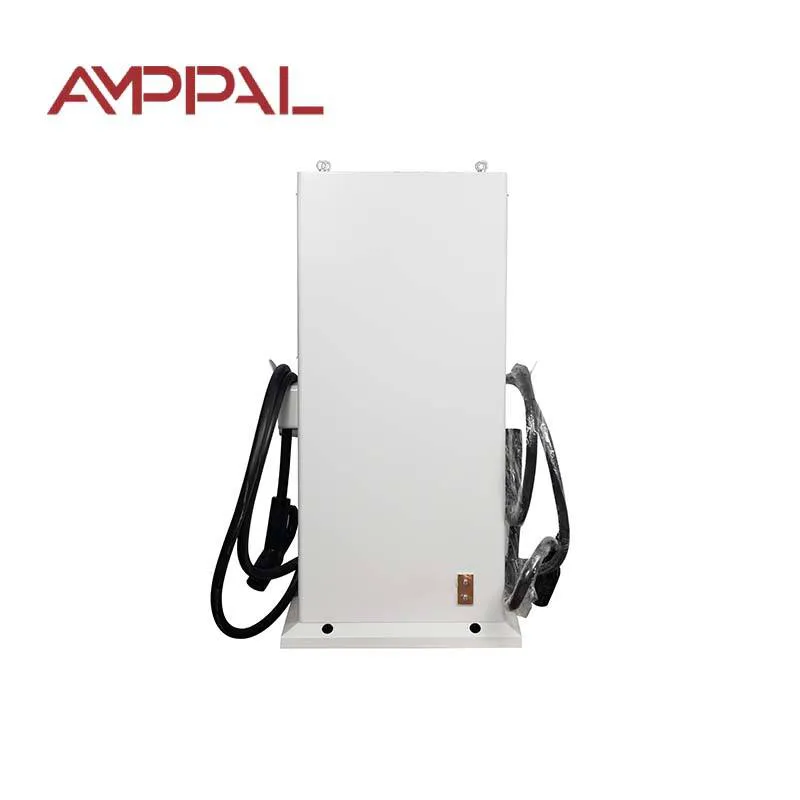

60 кВт шкаф 1517 x 640 x 300 мм және ағаш жәшікте тік қозғалады, мылтық пен кабельдермен шамамен 170 кг. Шанышқы қалталары жүк көтергішпен жұмыс істеуге мүмкіндік береді; қақпақ байлаулы, бұрандалы емес, сондықтан кедендік тексеру қондырғыны зақымдамайды.

20 футтық контейнерде шамамен 14 бірлік, 40 фут биіктіктегі текшеде шамамен 30 бірлік бар. Басқа AMPPAL өнімдерімен аралас жүктемелер жиі кездеседі; зарядтағыштарды тиісті белгілері бар жалпы жүк ретінде жіберіңіз.

Стандарт ретінде FOB Ningbo немесе Шанхай; CIF, CFR және DAP сұрауы бойынша. Жеткізу құжаттары: шот-фактура, орау парағы, жүкқұжат, CE декларациясы және сынақ сертификаттары; ISO 15118 сәйкестік мәлімдемесі желіге қосылу деректері үшін қол жетімді.

60 кВт сатып алушыларға қызмет көрсету шарттары

24 айлық мерзім. Жеткізу сапасының нашарлығынан желілік ақаулар жабылады; Біз көтеріліске кім себеп болғаны туралы дауласпаймыз.

Аймақтық қосалқы қор: қуат модульдері, басқару тақталары және желдеткіштер 3-5 жұмыс күні ішінде жеткізіледі.

Ethernet немесе ұялы байланыс арқылы қашықтан диагностикалау, іске қосу кезінде желіде инженер бар.

Тегін микробағдарлама жаңартулары, соның ішінде OCPP және ISO 15118 нұсқалары, өнімнің қызмет ету мерзімі үшін.

Жыл сайынғы техникалық қызмет көрсету жинағы қол жетімді: сүзгі, тығыздағыштар және қосқышқа арналған контактілі май.

Қуат сапасына зиян келтіретін бес қате

Қате: әртүрлі тарату тақталарынан үш фазаны түрту. Оң жақта: фазалық бұрыштар мен кедергілер сәйкес келетіндей етіп үшеуін де бір тақтадан беріңіз.

Қате: PE-ні ортақ кабельдік науа арқылы жалғаусыз іске қосу. Оң жақта: құрылғының терминалына арнайы қорғаныш жерге қосқышты қолданыңыз және қуаттандыру алдында үздіксіздігін тексеріңіз.

Қате: өнімділікті деректер парағының жалғыз тиімділік нөмірі бойынша бағалау. Оң жақта: құрылғының жеке сынақ парағын сұраңыз - біздікі PF 20%, 50% және 100% жүктемеде жазады.

Қате: разряд әрқашан таза деп болжау, себебі құрылғы сертификатталған. Оң жақта: қоректендіру кедергісін төмен және жоғары ағынды ажыратқышты үйлестіру; гармоникалар қатты қоректенуде жақсырақ әрекет етеді.

Қате: бейтарап сымды еркін жалғау, себебі «жүктеме бәрібір теңгерілген». Оң жақта: кез келген басқа сияқты бейтарап терминалды бұраңыз - өзгермелі бейтарап V2G сайтының классикалық ақаулығы болып табылады.

60 кВт операторлары бізге не айтты

Прагадағы такси кооперативі 40 EV күндіз-түні айналатын аулада төрт AF-DC-60 жүргізеді. Кешкі сұранысты азайту үшін түсіру сағат 17:00-ден 20:00-ге дейін жүреді; бірінші айда сұраныс төлемін шамамен 18%-ға қысқартты. Grumble: CAN нұсқаулығы басқару инженерін болжайды және олардың электрикіне тіркеу мекенжайлары бойынша екі қоңырау қажет болды.

Нинбодағы трансформатор өндірушісі құрылғыны өзінің инверторларын нақты екі жақты жүктемеге қарсы сынау үшін пайдаланады. Бұрмалау көрсеткіштері сайт трансформаторы шыдайтын нәрсенің ішінде қалды; желдеткіштің шуы 45 кВт шығысынан айтарлықтай жоғарылайды, сондықтан қатты разряд жұмыс уақытынан тыс жерде жүреді.

Индонезиядағы микро желі операторы AF-DC-60-ны күн батареясымен және аралдағы курорттағы шағын аккумуляторлық батареямен біріктірді. Инвертор режимі курортта биылғы жылы әрқайсысы екі сағаттан аз үш рет үзіліс жасады. Олардың түсініктемесі: құрылғы деректер кестесіне сәйкес келеді, бірақ ұялы модульге роуминг өшірілген жергілікті SIM картасы қажет немесе деректер жоспары бітеді.

60 кВт V2G жиі қойылатын сұрақтар

С: Үш фазалы бес сымды жабдықтау дегеніміз не?

A: L1/L2/L3 плюс бейтарап және бөлек қорғаныш жерге қосу - бес өткізгіш, осы қуаттағы өндірістік және коммерциялық қосылымдар үшін стандарт.

Сұрақ: Неліктен қуат коэффициенті екі диапазонда көрсетілген?

A: Әрбір түрлендіргіште жеңіл жүктеме кезінде ПФ төмендейтіндіктен; 20-50% аралығындағы 0,97 және 50-100% аралығындағы 0,99 деген бір тақырыптық нөмірдің шынайы нұсқасы болып табылады.

С: Автокөлікті зарядсыздандыру менің ғимарат қорын бұзады ма?

Ж: Инвертор сіздің трансформаторыңыз бен көршілеріңіз шыдайтын шектерде гармоникалық бұрмалануды ұстау үшін ағымдағы толқын пішінін қалыптастырады.

Сұрақ: Ethernet және CAN бұл жерде не істей алады?

A: Басқару және телеметрия төмен кідіріспен сымды байланыстарды жүргізеді; ұялы байланыс сақтық көшірме және қашықтан қол жеткізу жолы болып табылады.

С: AF-DC-60 400В шинаны зарядтай ала ма?

A: Ол жолаушыларға арналған электр машиналарына, фургондарға және шағын жүк көліктеріне сәйкес келеді; 300 кВт/сағ автобус түні бойы жүреді - автобустар үшін 120 кВт немесе 180 кВт-қа қадам жасаңыз.

С: Ол қандай қосқышпен жеткізіледі?

A: Сіз көрсеткен мылтық - CCS1, CCS2, GB/T, CHAdeMO немесе NACS - және кабель жинағы өрісте кейін ауыстырылады.

С: Менің сайтымның трансформаторының өлшемі кішірек болса ше?

A: Жүктемені басқару зарядтау тогын шектей алады; разряд әлі де жұмыс істейді және сайт шыңына қырынуы мүмкін.

С: 60 кВт құрылғы қалай қорғалған?

A: Артық және төмен кернеуді, қысқа тұйықталуды, жерге тұйықталуды, оқшаулауды бақылауды және қару температурасын анықтауды қоса алғанда, он үш қорғаныс функциясы.
